Divar XF Hybridní digitální rekordér

Transkript

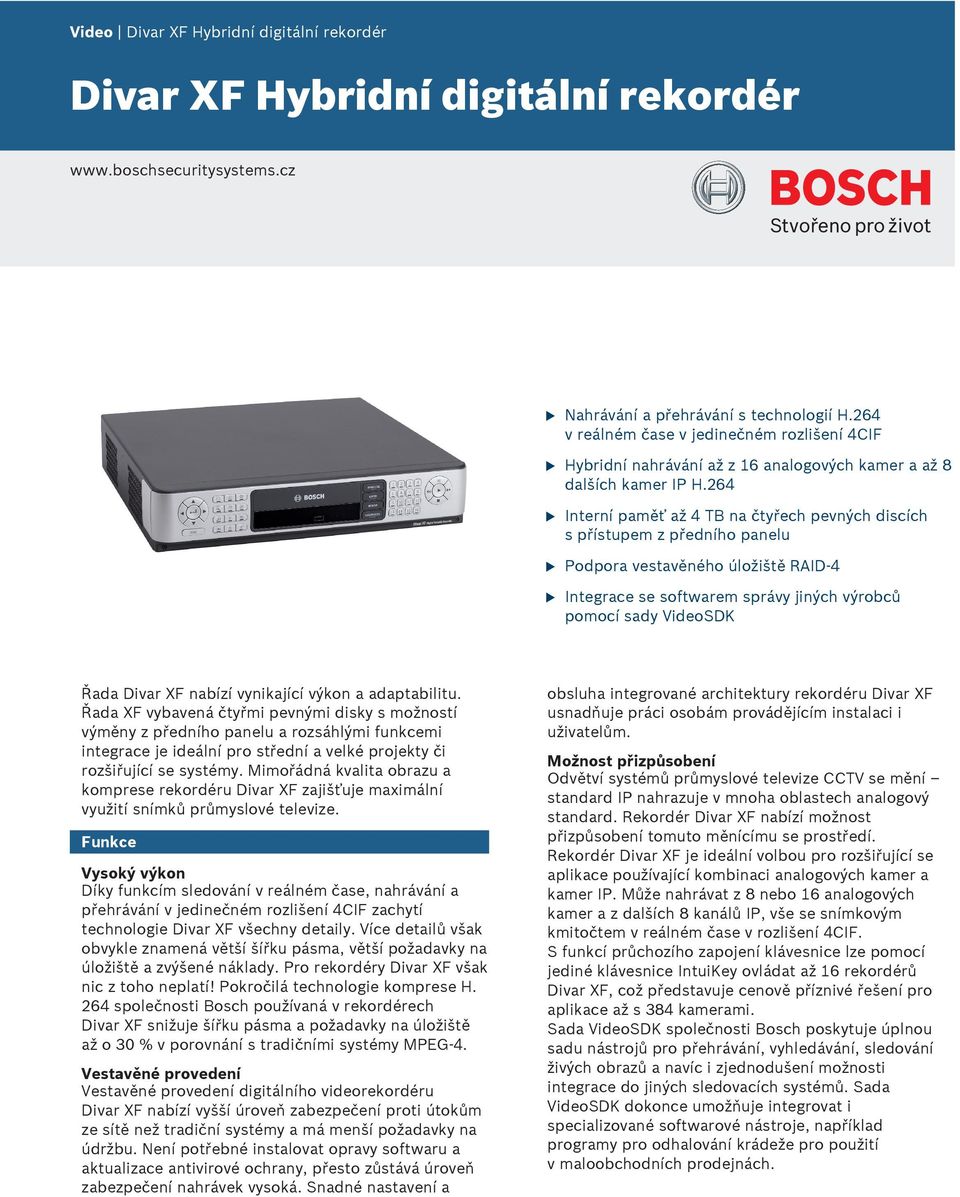

1 Video Divar XF Hybridní digitální rekordér Divar XF Hybridní digitální rekordér u Nahrávání a přehrávání s technologií H.264 v reálném čase v jedinečném rozlišení 4CIF u Hybridní nahrávání až z 16 analogových kamer a až 8 dalších kamer IP H.264 u Interní paměť až 4 T na čtyřech pevných discích s přístupem z předního panelu u Podpora vestavěného úložiště RID-4 u Integrace se softwarem správy jiných výrobců pomocí sady VideoSDK Řada Divar XF nabízí vynikající výkon a adaptabilitu. Řada XF vybavená čtyřmi pevnými disky s možností výměny z předního panelu a rozsáhlými funkcemi integrace je ideální pro střední a velké projekty či rozšiřující se systémy. Mimořádná kvalita obrazu a komprese rekordéru Divar XF zajišťuje maximální využití snímků průmyslové televize. Funkce Vysoký výkon Díky funkcím sledování v reálném čase, nahrávání a přehrávání v jedinečném rozlišení 4CIF zachytí technologie Divar XF všechny detaily. Více detailů však obvykle znamená větší šířku pásma, větší požadavky na úložiště a zvýšené náklady. Pro rekordéry Divar XF však nic z toho neplatí! Pokročilá technologie komprese H. 264 společnosti osch používaná v rekordérech Divar XF snižuje šířku pásma a požadavky na úložiště až o 30 % v porovnání s tradičními systémy MPEG-4. Vestavěné provedení Vestavěné provedení digitálního videorekordéru Divar XF nabízí vyšší úroveň zabezpečení proti útokům ze sítě než tradiční systémy a má menší požadavky na údržbu. Není potřebné instalovat opravy softwaru a aktualizace antivirové ochrany, přesto zůstává úroveň zabezpečení nahrávek vysoká. Snadné nastavení a obsluha integrované architektury rekordéru Divar XF usnadňuje práci osobám provádějícím instalaci i uživatelům. Možnost přizpůsobení Odvětví systémů průmyslové televize CCTV se mění standard IP nahrazuje v mnoha oblastech analogový standard. Rekordér Divar XF nabízí možnost přizpůsobení tomuto měnícímu se prostředí. Rekordér Divar XF je ideální volbou pro rozšiřující se aplikace používající kombinaci analogových kamer a kamer IP. Může nahrávat z 8 nebo 16 analogových kamer a z dalších 8 kanálů IP, vše se snímkovým kmitočtem v reálném čase v rozlišení 4CIF. S funkcí průchozího zapojení klávesnice lze pomocí jediné klávesnice IntuiKey ovládat až 16 rekordérů Divar XF, což představuje cenově příznivé řešení pro aplikace až s 384 kamerami. Sada VideoSDK společnosti osch poskytuje úplnou sadu nástrojů pro přehrávání, vyhledávání, sledování živých obrazů a navíc i zjednodušení možnosti integrace do jiných sledovacích systémů. Sada VideoSDK dokonce umožňuje integrovat i specializované softwarové nástroje, například programy pro odhalování krádeže pro použití v maloobchodních prodejnách.

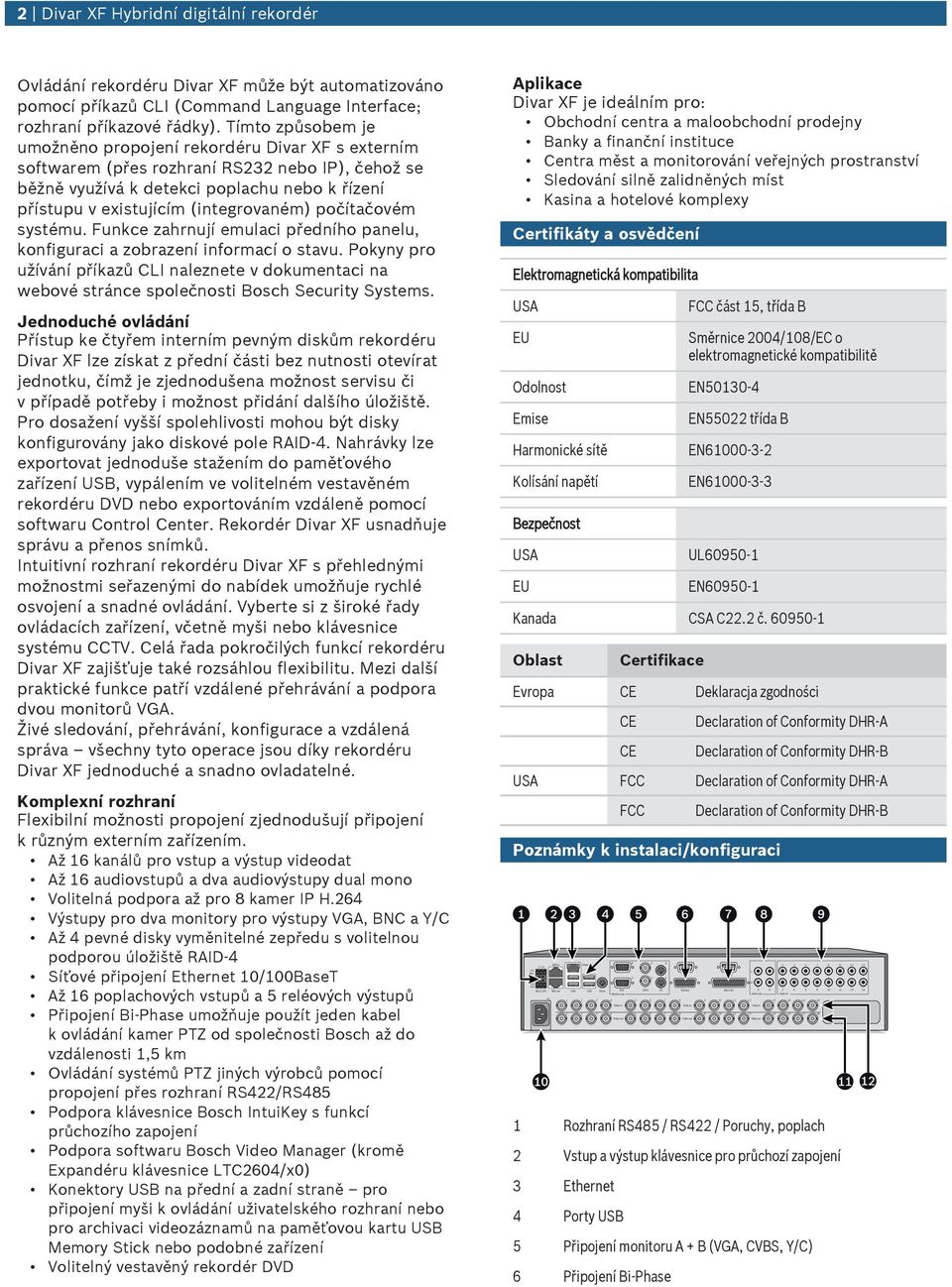

2 RS 485 ML OUT - + G N0 C NC C KD in US Ethernet US Monitor out Video in Video out Com 1 Com 2 Video in Video out larm I/O L R udio out Video in Video out udio in 2 Divar XF Hybridní digitální rekordér Ovládání rekordéru Divar XF může být automatizováno pomocí příkazů CLI (Command Language Interface; rozhraní příkazové řádky). Tímto způsobem je umožněno propojení rekordéru Divar XF s externím softwarem (přes rozhraní RS232 nebo IP), čehož se běžně využívá k detekci poplachu nebo k řízení přístupu v existujícím (integrovaném) počítačovém systému. Funkce zahrnují emulaci předního panelu, konfiguraci a zobrazení informací o stavu. Pokyny pro užívání příkazů CLI naleznete v dokumentaci na webové stránce společnosti osch Security Systems. Jednoduché ovládání Přístup ke čtyřem interním pevným diskům rekordéru Divar XF lze získat z přední části bez nutnosti otevírat jednotku, čímž je zjednodušena možnost servisu či v případě potřeby i možnost přidání dalšího úložiště. Pro dosažení vyšší spolehlivosti mohou být disky konfigurovány jako diskové pole RID-4. Nahrávky lze exportovat jednoduše stažením do paměťového zařízení US, vypálením ve volitelném vestavěném rekordéru DVD nebo exportováním vzdáleně pomocí softwaru Control Center. Rekordér Divar XF usnadňuje správu a přenos snímků. Intuitivní rozhraní rekordéru Divar XF s přehlednými možnostmi seřazenými do nabídek umožňuje rychlé osvojení a snadné ovládání. Vyberte si z široké řady ovládacích zařízení, včetně myši nebo klávesnice systému CCTV. Celá řada pokročilých funkcí rekordéru Divar XF zajišťuje také rozsáhlou flexibilitu. Mezi další praktické funkce patří vzdálené přehrávání a podpora dvou monitorů VG. Živé sledování, přehrávání, konfigurace a vzdálená správa všechny tyto operace jsou díky rekordéru Divar XF jednoduché a snadno ovladatelné. Komplexní rozhraní Flexibilní možnosti propojení zjednodušují připojení k různým externím zařízením. ž 16 kanálů pro vstup a výstup videodat ž 16 audiovstupů a dva audiovýstupy dual mono Volitelná podpora až pro 8 kamer IP H.264 Výstupy pro dva monitory pro výstupy VG, NC a Y/C ž 4 pevné disky vyměnitelné zepředu s volitelnou podporou úložiště RID-4 Síťové připojení Ethernet 10/100aseT ž 16 poplachových vstupů a 5 reléových výstupů Připojení i-phase umožňuje použít jeden kabel k ovládání kamer PTZ od společnosti osch až do vzdálenosti 1,5 km Ovládání systémů PTZ jiných výrobců pomocí propojení přes rozhraní RS422/RS485 Podpora klávesnice osch IntuiKey s funkcí průchozího zapojení Podpora softwaru osch Video Manager (kromě Expandéru klávesnice LTC2604/x0) Konektory US na přední a zadní straně pro připojení myši k ovládání uživatelského rozhraní nebo pro archivaci videozáznamů na paměťovou kartu US Memory Stick nebo podobné zařízení Volitelný vestavěný rekordér DVD plikace Divar XF je ideálním pro: Obchodní centra a maloobchodní prodejny anky a finanční instituce Centra měst a monitorování veřejných prostranství Sledování silně zalidněných míst Kasina a hotelové komplexy Certifikáty a osvědčení Elektromagnetická kompatibilita US EU Odolnost Emise Harmonické sítě Kolísání napětí ezpečnost US EU FCC část 15, třída Směrnice 2004/108/EC o elektromagnetické kompatibilitě EN EN55022 třída EN EN UL EN Kanada CS C22.2 č Oblast Certifikace Evropa CE Deklaracja zgodności CE CE Declaration of Conformity DHR- Declaration of Conformity DHR- US FCC Declaration of Conformity DHR- FCC Poznámky k instalaci/konfiguraci KD out IR ext VG CVS Y/C iphase Declaration of Conformity DHR- 1 Rozhraní RS485 / RS422 / Poruchy, poplach 2 Vstup a výstup klávesnice pro průchozí zapojení 3 Ethernet 4 Porty US 5 Připojení monitoru + (VG, CVS, Y/C) 6 Připojení i-phase

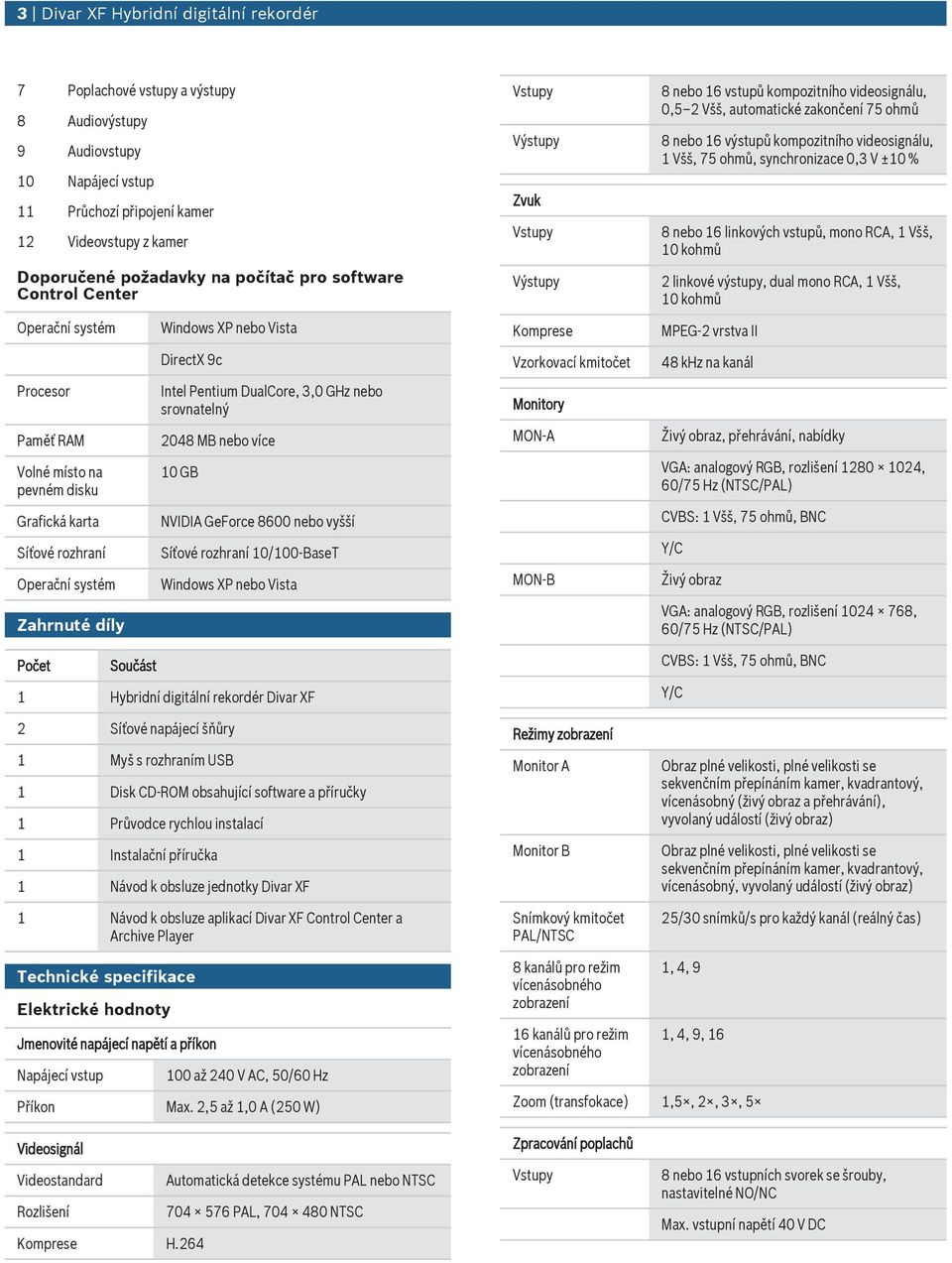

3 3 Divar XF Hybridní digitální rekordér 7 Poplachové vstupy a výstupy 8 udiovýstupy 9 udiovstupy 10 Napájecí vstup 11 Průchozí připojení kamer 12 Videovstupy z kamer Doporučené požadavky na počítač pro software Control Center Operační systém Procesor Paměť RM Volné místo na pevném disku Grafická karta Síťové rozhraní Operační systém Zahrnuté díly Počet Součást Windows XP nebo Vista DirectX 9c Intel Pentium DualCore, 3,0 GHz nebo srovnatelný 2048 M nebo více 10 G NVIDI GeForce 8600 nebo vyšší Síťové rozhraní 10/100-aseT Windows XP nebo Vista 1 Hybridní digitální rekordér Divar XF 2 Síťové napájecí šňůry 1 Myš s rozhraním US 1 Disk CD-ROM obsahující software a příručky 1 Průvodce rychlou instalací 1 Instalační příručka 1 Návod k obsluze jednotky Divar XF 1 Návod k obsluze aplikací Divar XF Control Center a rchive Player Vstupy Výstupy Zvuk Vstupy Výstupy Komprese Vzorkovací kmitočet Monitory MON- MON- Režimy zobrazení Monitor Monitor Snímkový kmitočet PL/NTSC 8 nebo 16 vstupů kompozitního videosignálu, 0,5 2 Všš, automatické zakončení 75 ohmů 8 nebo 16 výstupů kompozitního videosignálu, 1 Všš, 75 ohmů, synchronizace 0,3 V ±10 % 8 nebo 16 linkových vstupů, mono RC, 1 Všš, 10 kohmů 2 linkové výstupy, dual mono RC, 1 Všš, 10 kohmů MPEG-2 vrstva II 48 khz na kanál Živý obraz, přehrávání, nabídky VG: analogový RG, rozlišení , 60/75 Hz (NTSC/PL) CVS: 1 Všš, 75 ohmů, NC Y/C Živý obraz VG: analogový RG, rozlišení , 60/75 Hz (NTSC/PL) CVS: 1 Všš, 75 ohmů, NC Y/C Obraz plné velikosti, plné velikosti se sekvenčním přepínáním kamer, kvadrantový, vícenásobný (živý obraz a přehrávání), vyvolaný událostí (živý obraz) Obraz plné velikosti, plné velikosti se sekvenčním přepínáním kamer, kvadrantový, vícenásobný, vyvolaný událostí (živý obraz) 25/30 snímků/s pro každý kanál (reálný čas) Technické specifikace Elektrické hodnoty Jmenovité napájecí napětí a příkon Napájecí vstup 100 až 240 V C, 50/60 Hz Příkon Max. 2,5 až 1,0 (250 W) 8 kanálů pro režim vícenásobného zobrazení 16 kanálů pro režim vícenásobného zobrazení 1, 4, 9 1, 4, 9, 16 Zoom (transfokace) 1,5, 2, 3, 5 Videosignál Videostandard utomatická detekce systému PL nebo NTSC Rozlišení PL, NTSC Komprese H.264 Zpracování poplachů Vstupy 8 nebo 16 vstupních svorek se šrouby, nastavitelné NO/NC Max. vstupní napětí 40 V DC

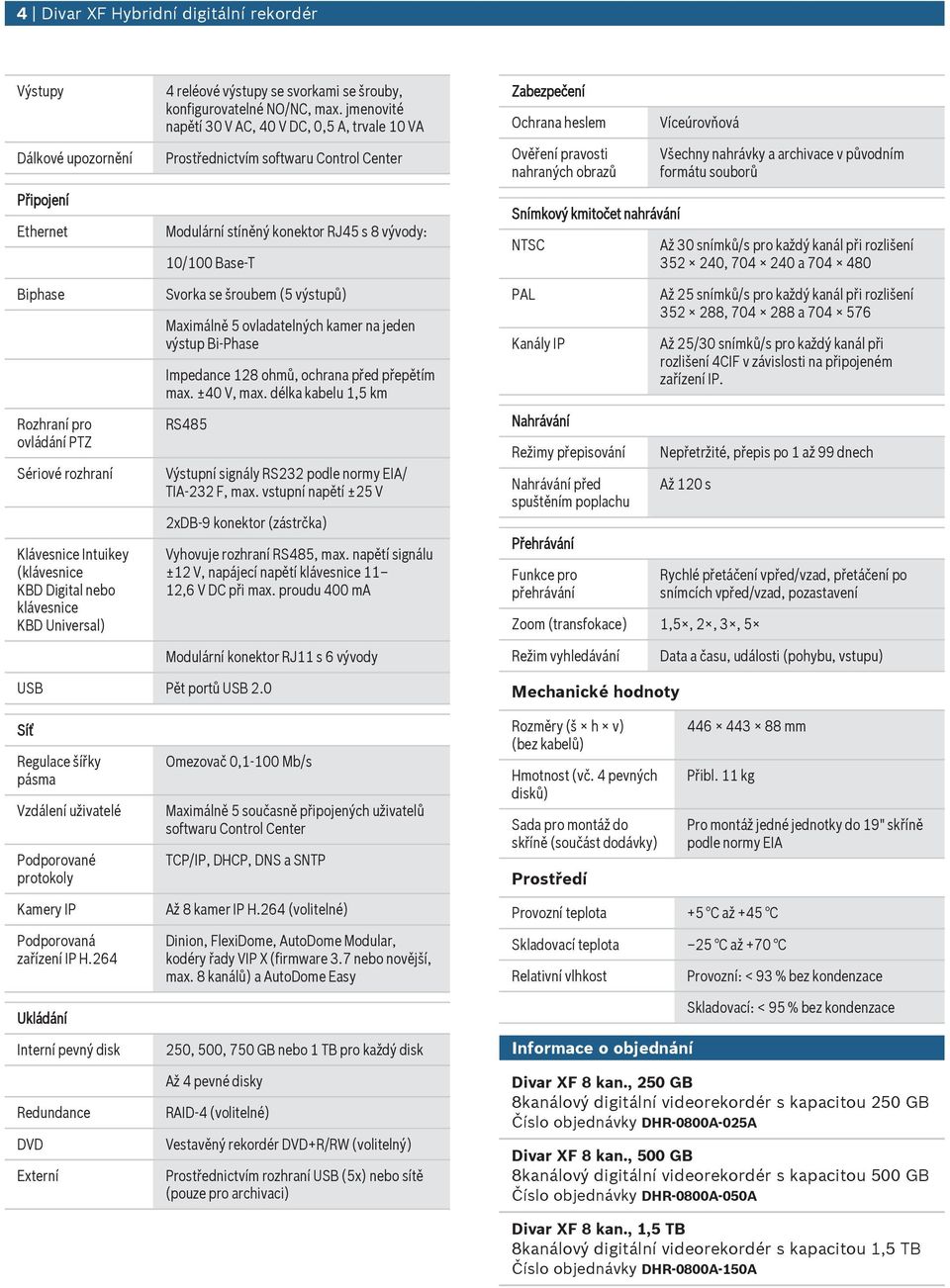

4 4 Divar XF Hybridní digitální rekordér Výstupy Dálkové upozornění Připojení Ethernet iphase Rozhraní pro ovládání PTZ Sériové rozhraní Klávesnice Intuikey (klávesnice KD Digital nebo klávesnice KD Universal) 4 reléové výstupy se svorkami se šrouby, konfigurovatelné NO/NC, max. jmenovité napětí 30 V C, 40 V DC, 0,5, trvale 10 V Prostřednictvím softwaru Control Center Modulární stíněný konektor RJ45 s 8 vývody: 10/100 ase-t Svorka se šroubem (5 výstupů) Maximálně 5 ovladatelných kamer na jeden výstup i-phase Impedance 128 ohmů, ochrana před přepětím max. ±40 V, max. délka kabelu 1,5 km RS485 Výstupní signály RS232 podle normy EI/ TI-232 F, max. vstupní napětí ±25 V 2xD-9 konektor (zástrčka) Vyhovuje rozhraní RS485, max. napětí signálu ±12 V, napájecí napětí klávesnice 11 12,6 V DC při max. proudu 400 m Modulární konektor RJ11 s 6 vývody Zabezpečení Ochrana heslem Ověření pravosti nahraných obrazů Snímkový kmitočet nahrávání NTSC PL Kanály IP Nahrávání Režimy přepisování Nahrávání před spuštěním poplachu Přehrávání Funkce pro přehrávání Víceúrovňová Všechny nahrávky a archivace v původním formátu souborů ž 30 snímků/s pro každý kanál při rozlišení , a ž 25 snímků/s pro každý kanál při rozlišení , a ž 25/30 snímků/s pro každý kanál při rozlišení 4CIF v závislosti na připojeném zařízení IP. Nepřetržité, přepis po 1 až 99 dnech ž 120 s Zoom (transfokace) 1,5, 2, 3, 5 Režim vyhledávání Rychlé přetáčení vpřed/vzad, přetáčení po snímcích vpřed/vzad, pozastavení Data a času, události (pohybu, vstupu) US Pět portů US 2.0 Mechanické hodnoty Síť Regulace šířky pásma Vzdálení uživatelé Podporované protokoly Kamery IP Podporovaná zařízení IP H.264 Ukládání Interní pevný disk Redundance DVD Externí Omezovač 0,1-100 Mb/s Maximálně 5 současně připojených uživatelů softwaru Control Center TCP/IP, DHCP, DNS a SNTP ž 8 kamer IP H.264 (volitelné) Dinion, FlexiDome, utodome Modular, kodéry řady VIP X (firmware 3.7 nebo novější, max. 8 kanálů) a utodome Easy 250, 500, 750 G nebo 1 T pro každý disk ž 4 pevné disky RID-4 (volitelné) Vestavěný rekordér DVD+R/RW (volitelný) Prostřednictvím rozhraní US (5x) nebo sítě (pouze pro archivaci) Rozměry (š h v) (bez kabelů) Hmotnost (vč. 4 pevných disků) Sada pro montáž do skříně (součást dodávky) Prostředí mm Přibl. 11 kg Provozní teplota +5 C až +45 C Skladovací teplota 25 C až +70 C Relativní vlhkost Informace o objednání Pro montáž jedné jednotky do 19" skříně podle normy EI Provozní: < 93 % bez kondenzace Skladovací: < 95 % bez kondenzace Divar XF 8 kan., 250 G 8kanálový digitální videorekordér s kapacitou 250 G Číslo objednávky DHR Divar XF 8 kan., 500 G 8kanálový digitální videorekordér s kapacitou 500 G Číslo objednávky DHR Divar XF 8 kan., 1,5 T 8kanálový digitální videorekordér s kapacitou 1,5 T Číslo objednávky DHR

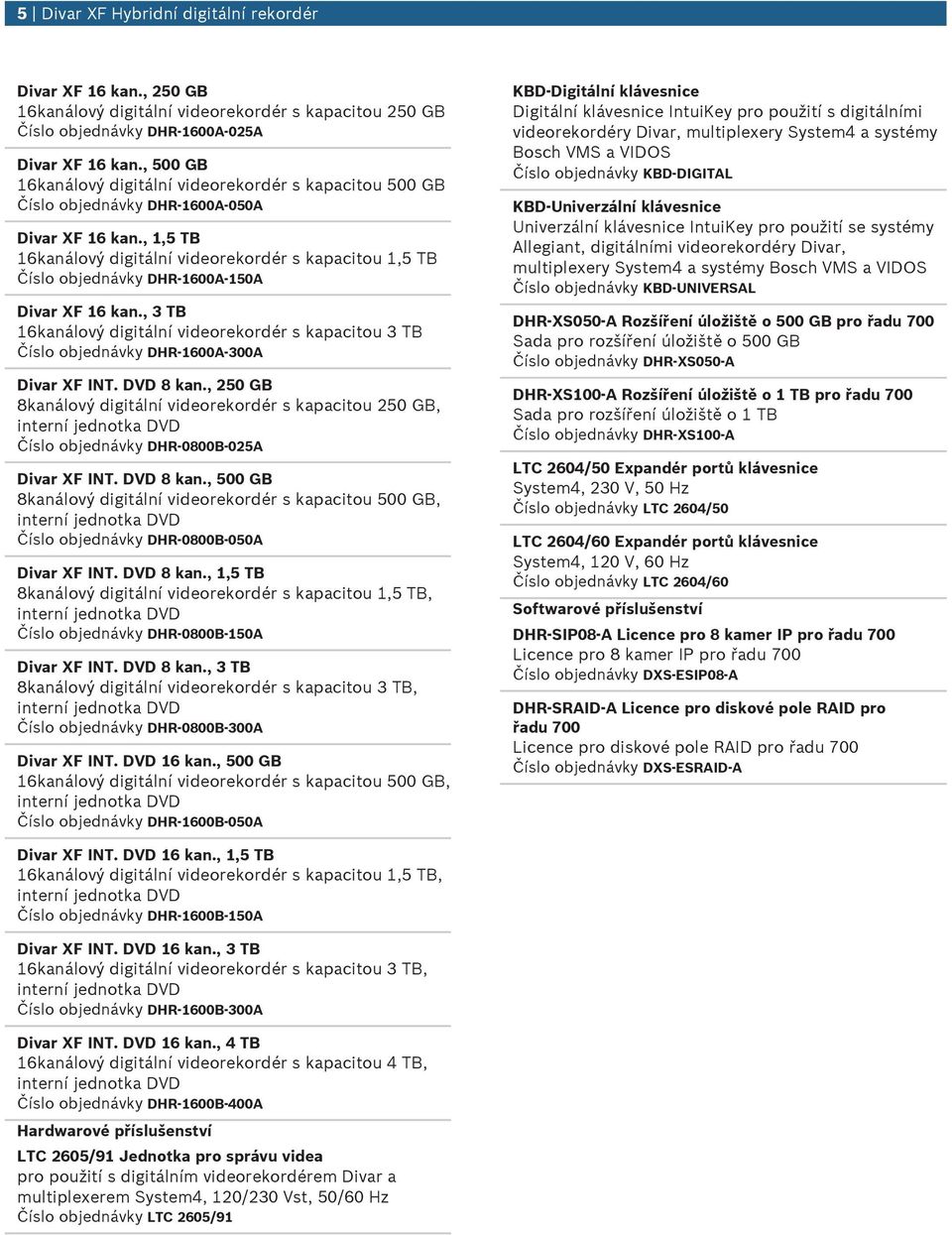

5 5 Divar XF Hybridní digitální rekordér Divar XF 16 kan., 250 G 16kanálový digitální videorekordér s kapacitou 250 G Číslo objednávky DHR Divar XF 16 kan., 500 G 16kanálový digitální videorekordér s kapacitou 500 G Číslo objednávky DHR Divar XF 16 kan., 1,5 T 16kanálový digitální videorekordér s kapacitou 1,5 T Číslo objednávky DHR Divar XF 16 kan., 3 T 16kanálový digitální videorekordér s kapacitou 3 T Číslo objednávky DHR Divar XF INT. DVD 8 kan., 250 G 8kanálový digitální videorekordér s kapacitou 250 G, Číslo objednávky DHR Divar XF INT. DVD 8 kan., 500 G 8kanálový digitální videorekordér s kapacitou 500 G, Číslo objednávky DHR Divar XF INT. DVD 8 kan., 1,5 T 8kanálový digitální videorekordér s kapacitou 1,5 T, Číslo objednávky DHR Divar XF INT. DVD 8 kan., 3 T 8kanálový digitální videorekordér s kapacitou 3 T, Číslo objednávky DHR Divar XF INT. DVD 16 kan., 500 G 16kanálový digitální videorekordér s kapacitou 500 G, Číslo objednávky DHR KD Digitální klávesnice Digitální klávesnice IntuiKey pro použití s digitálními videorekordéry Divar, multiplexery System4 a systémy osch VMS a VIDOS Číslo objednávky KD-DIGITL KD Univerzální klávesnice Univerzální klávesnice IntuiKey pro použití se systémy llegiant, digitálními videorekordéry Divar, multiplexery System4 a systémy osch VMS a VIDOS Číslo objednávky KD-UNIVERSL DHR-XS050- Rozšíření úložiště o 500 G pro řadu 700 Sada pro rozšíření úložiště o 500 G Číslo objednávky DHR-XS050- DHR-XS100- Rozšíření úložiště o 1 T pro řadu 700 Sada pro rozšíření úložiště o 1 T Číslo objednávky DHR-XS100- LTC 2604/50 Expandér portů klávesnice System4, 230 V, 50 Hz Číslo objednávky LTC 2604/50 LTC 2604/60 Expandér portů klávesnice System4, 120 V, 60 Hz Číslo objednávky LTC 2604/60 Softwarové příslušenství DHR-SIP08- Licence pro 8 kamer IP pro řadu 700 Licence pro 8 kamer IP pro řadu 700 Číslo objednávky DXS-ESIP08- DHR-SRID- Licence pro diskové pole RID pro řadu 700 Licence pro diskové pole RID pro řadu 700 Číslo objednávky DXS-ESRID- Divar XF INT. DVD 16 kan., 1,5 T 16kanálový digitální videorekordér s kapacitou 1,5 T, Číslo objednávky DHR Divar XF INT. DVD 16 kan., 3 T 16kanálový digitální videorekordér s kapacitou 3 T, Číslo objednávky DHR Divar XF INT. DVD 16 kan., 4 T 16kanálový digitální videorekordér s kapacitou 4 T, Číslo objednávky DHR Hardwarové příslušenství LTC 2605/91 Jednotka pro správu videa pro použití s digitálním videorekordérem Divar a multiplexerem System4, 120/230 Vst, 50/60 Hz Číslo objednávky LTC 2605/91

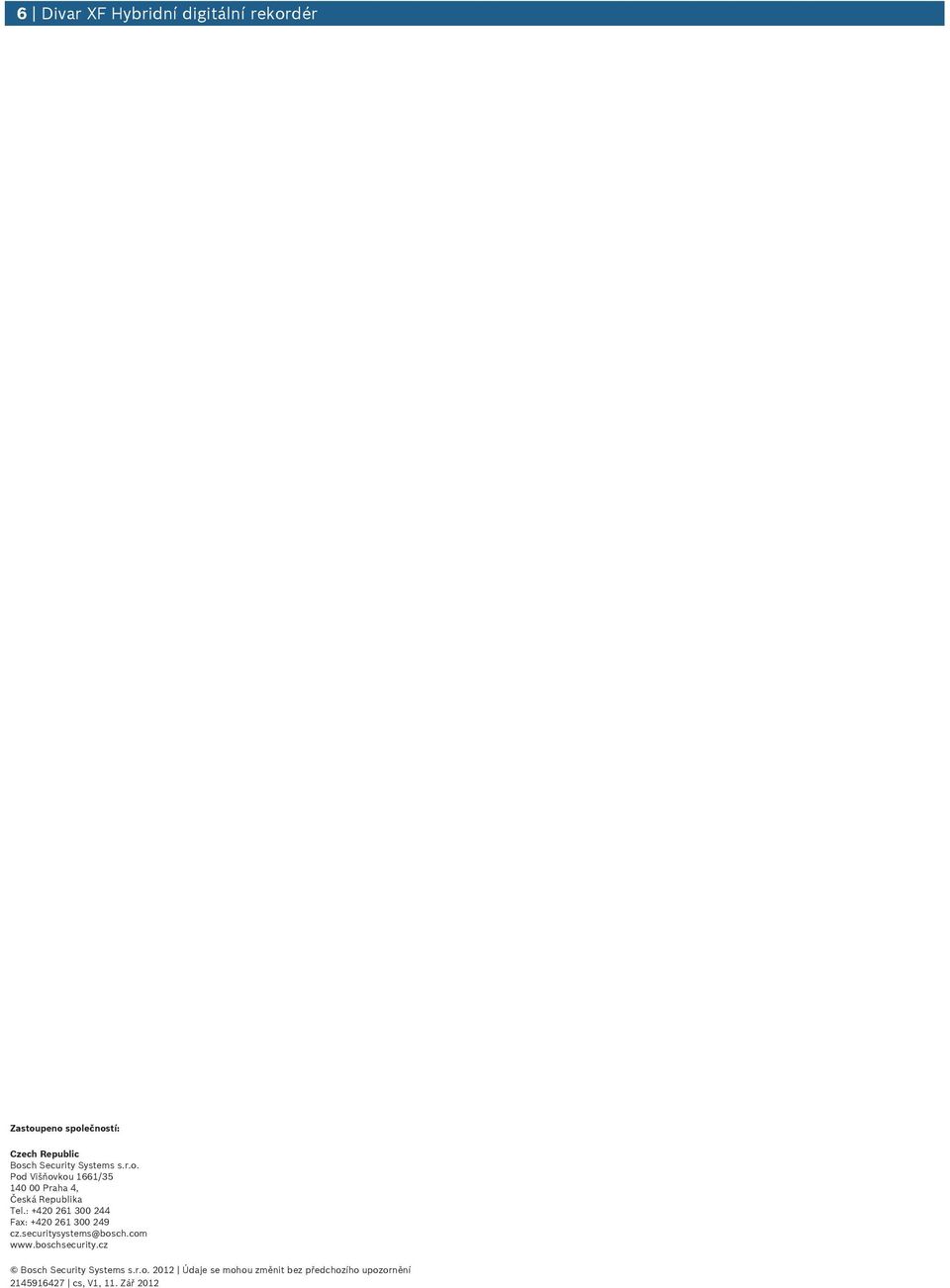

6 6 Divar XF Hybridní digitální rekordér Zastoupeno společností: Czech Republic osch Security Systems s.r.o. Pod Višňovkou 1661/ Praha 4, Česká Republika Tel.: Fax: osch Security Systems s.r.o Údaje se mohou změnit bez předchozího upozornění cs, V1, 11. Zář 2012
