1 Technická zařízení budov, strojní vybavení vyhotovil: Břetislav Bardonek

2 Kdy je nutnost zařízení Nutnost technického zařízení v budově určuje daný právní předpis (vyhláška MMR č. 268/2009 Sb aktualizovaná vyhláškou MMR č. 20/2012 Sb) vyhlášky určují obecné požadavky na budovy spadající do rozhodovacích pravomocí nespecializovaných stavebních úřadů vyhlášky určuji druh stavby a její parametry, požadavky na emise a imise, zebezpečení budov, odolnost budov,... požární bezpečnost řeší vyhláška č. 23/2008 Sb.,o technických podmínkách požární ochrany staveb pokud stavební úřad zjistí nedostatkdy vyzve žadatele v územním řázení o doplnění

3 jaké zařízení se užívá technirké zařízení pro: kanalizaci vodovod vzduchotechniku požární zabezpečení objektu slaboproud x silnoproud MAR - monitoring a řízení ostatní technická zařízení

4 kdy se vyhotovuje projektová dokumentace nutnost vyhotovení technického zařízení je dána vyhláškou a druhem budovy přípravná fáze x realizační fáze dokumentace pro stav. povolení nemusí stačit (1:100) dopracování PD musí být řešeno ve smlouvě stavitel x stavebník rozsah PD pro provedení stavby není určen žádným předpisem - doporučení pouze ČKAIT pokud dodavatel převezme neuplnou PD musí jí doplnit na své náklady.

5 kdo vyhotovuje projektovou dokumentaci osoby s potřebným vzděláním a autorizací (oprávněním) osoby uvedení na seznamu členů ČKAIT seznam osob je uveden na stránkách projekt technického zabezpečené musí být konzultován s projektantem a investorem návrh vyhotovení TZB X cena vyhotovení TZB

6 kanalizace vyhotovení dvojí kanalizace: dešťové, splaškov vyhotovení už v průběhu stavby (v HSV) systémové uchytávací prvky X cena provedení kanalizační potrubí X cena provedení kanalizace prochází všemi požárními celky... speciální kanalizace: podtlaková kanalizace tlaková kanalizace čerpaná kanalizace

7 vodovod rozvržení, která část vodovodu je kterého vlastníka vyhotovení míst pro umístění vodoměrů, plomb a uzávěrů vyřešit upevnění vodovodu jak daleko je spotřebiště od zásobníku vody - nutnost čerpadel a zásobních nádrží jaké bude zásobování v případu výpadku pravidelné dodávky náročnost budovy na spotřebu vody hospodaření budovy s vodou cena návrhu X cena provedení

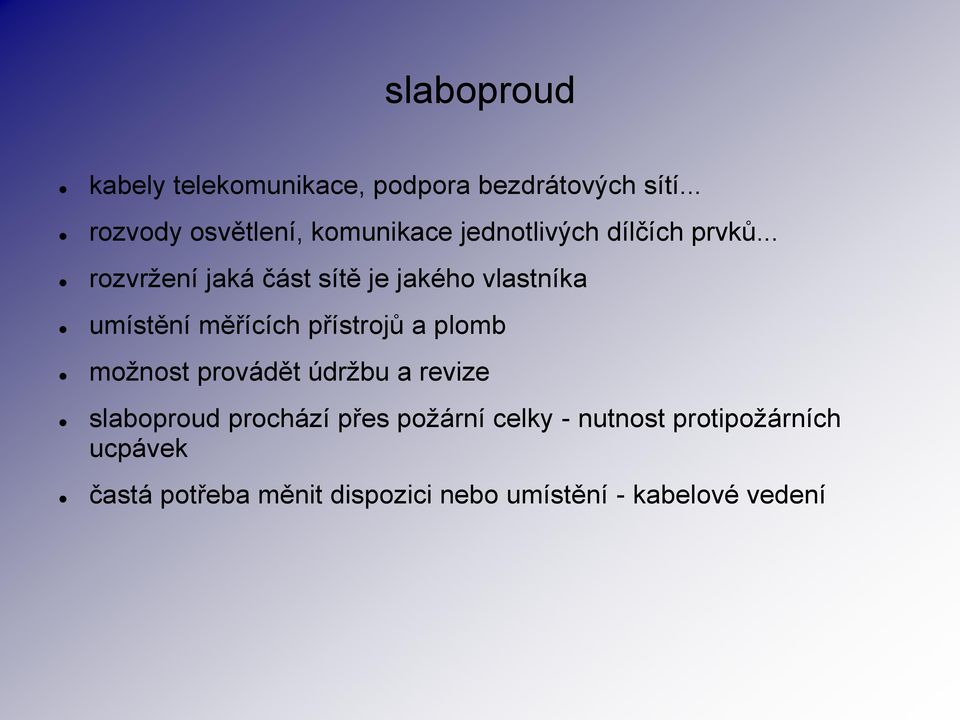

8 slaboproud kabely telekomunikace, podpora bezdrátových sítí... rozvody osvětlení, komunikace jednotlivých dílčích prvků... rozvržení jaká část sítě je jakého vlastníka umístění měřících přístrojů a plomb možnost provádět údržbu a revize slaboproud prochází přes požární celky - nutnost protipožárních ucpávek častá potřeba měnit dispozici nebo umístění - kabelové vedení

9 silnoproud přívody do objektu - trafostanice silnoproudé rozvody po budově - provedení hliník velmi časté revize a kontroly celého vedení systémové upevňovací prvky a kotvení prostupy požárními celky - protipožární ucpávky velice špatná manipulace s kabelovým vedením kabely hodně drahé jaká část vedení je investora a jaká PRE

10 vzduchotechnika výměna vzduchu, topení a chlazení - chladící trámy, fan coils, radiátory,... rozlišení trubního vedení - teplo, chlad, čeerství vzduch a odvod vzduchu průchody přes pořární celky - protipožární klapky a uzávěry, průchodky systémové upevnění potrubí vybavení vzdochotechnické místnosti - pohyb přístrojů při poruše nasávání čerstvého vzduchu, odvod odpadního vzduchu (rekuperace) cena návrhu X cena provedení

11 požární zabezpečení podle vyhlášky 23/2008Sb. požární odolnost konstrukce vzdálenost ostatních budov (padající hořící konstrukce) možnost přijezdu ZHS hasicí systém budovy: stabilní hasísí systém - sprinklery, kropiče,..., hasické hadice, rozvody pro připojení speciálních hasících pěn vodovodního vedení hasící přístroje evakuační cesty z budovy - označení hodně časté revize a zkoušky

12 MAR - monitoring a řízení zabezpečovací systém budovy napojený na kompletní systém řízení a sledování: kamerový systém bezpečnostní čidla - vstupová, kouřová, protipožární, magnetická, kontrolní rámy,... veškeré kabelové vedení je stíněno, možnost vedení otpickým kabelem centrální středisko je primárně napojeno na bateriový záložní zdroj středisko mívá možnost ovládat kompletní elektrickou instalaci v budově

13 ostatní zařízení veškeré zařízení které může a nemusí být nutné pro fungování budovy specilání výtahy, prvky specifické technologie, prvky specifického zabezpečení... ke všem specifickým zařízením je nutné mít vyjádření speciálního stavebního úřadu veškerá dokumentace ke speciálním prvkům musí být vyhotovena osobou se speciálním oprávněním budovy, ve které je speciální zařízení umístěno musí být kontruována pro používání nebo skladování této technologie

14 děkuji za pozornost.
