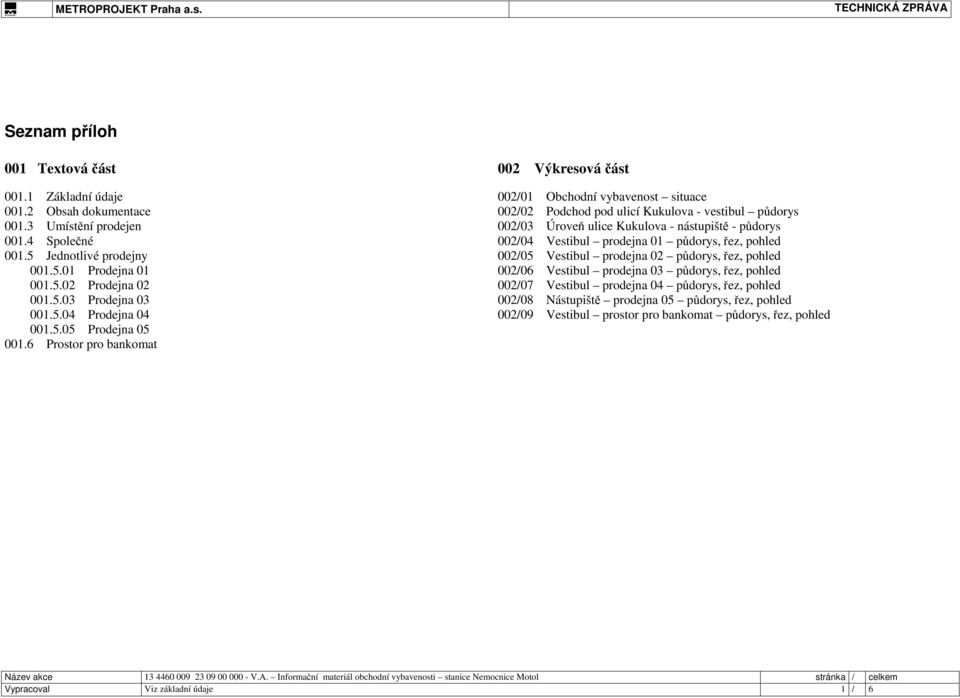

2 METROPROJEKT Praha a.s. TECHNICKÁ ZPRÁVA Seznam příloh 001 Textová část Základní údaje Obsah dokumentace Umístění prodejen Společné Jednotlivé prodejny Prodejna Prodejna Prodejna Prodejna Prodejna Prostor pro bankomat 002 Výkresová část 002/01 Obchodní vybavenost situace 002/02 Podchod pod ulicí Kukulova - vestibul půdorys 002/03 Úroveň ulice Kukulova - nástupiště - půdorys 002/04 Vestibul prodejna 01 půdorys, řez, pohled 002/05 Vestibul prodejna 02 půdorys, řez, pohled 002/06 Vestibul prodejna 03 půdorys, řez, pohled 002/07 Vestibul prodejna 04 půdorys, řez, pohled 002/08 Nástupiště prodejna 05 půdorys, řez, pohled 002/09 Vestibul prostor pro bankomat půdorys, řez, pohled Název akce V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol stránka / celkem Vypracoval Viz základní údaje 1 / 6

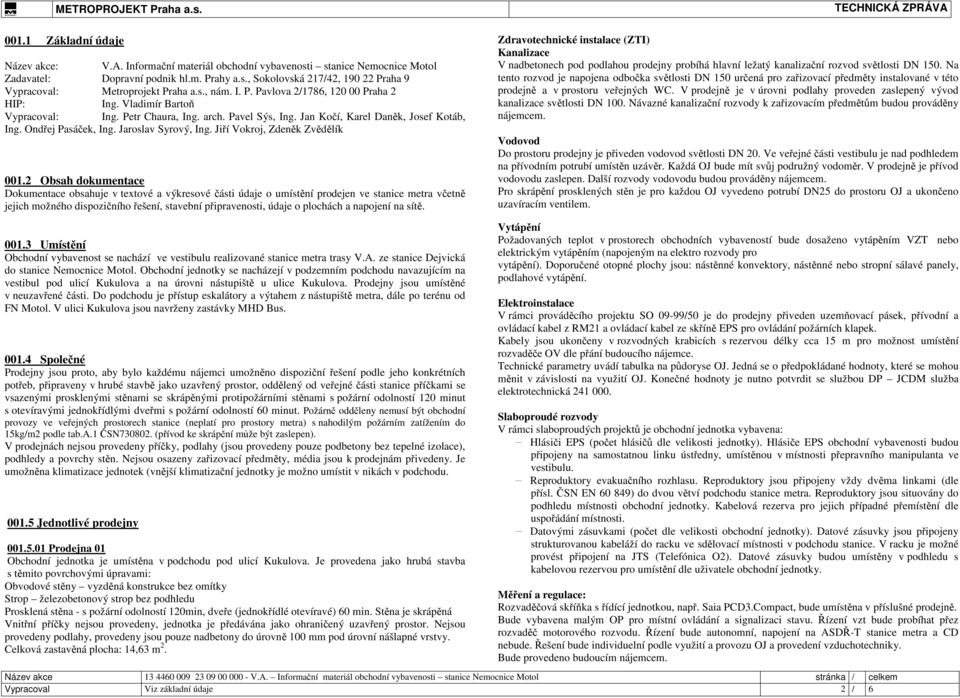

3 METROPROJEKT Praha a.s. TECHNICKÁ ZPRÁVA Základní údaje Název akce: V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol Zadavatel: Dopravní podnik hl.m. Prahy a.s., Sokolovská 217/42, Praha 9 Vypracoval: Metroprojekt Praha a.s., nám. I. P. Pavlova 2/1786, Ing. Vladimír Bartoň Vypracoval:,, Ing. Jan Kočí, Karel Daněk, Josef Kotáb, Ing. Ondřej Pasáček, Ing. Jaroslav Syrový, Ing. Jiří Vokroj, Zdeněk Zvědělík Obsah dokumentace Dokumentace obsahuje v textové a výkresové části údaje o umístění prodejen ve stanice metra včetně jejich možného dispozičního řešení, stavební připravenosti, údaje o plochách a napojení na sítě Umístění Obchodní vybavenost se nachází ve vestibulu realizované stanice metra trasy V.A. ze stanice Dejvická do stanice Nemocnice Motol. Obchodní jednotky se nacházejí v podzemním podchodu navazujícím na vestibul pod ulicí Kukulova a na úrovni nástupiště u ulice Kukulova. Prodejny jsou umístěné v neuzavřené části. Do podchodu je přístup eskalátory a výtahem z nástupiště metra, dále po terénu od FN Motol. V ulici Kukulova jsou navrženy zastávky MHD Bus Společné Prodejny jsou proto, aby bylo každému nájemci umožněno dispoziční řešení podle jeho konkrétních potřeb, připraveny v hrubé stavbě jako uzavřený prostor, oddělený od veřejné části stanice příčkami se vsazenými prosklenými stěnami se skrápěnými protipožárními stěnami s požární odolností 120 minut s otevíravými jednokřídlými dveřmi s požární odolností 60 minut. Požárně odděleny nemusí být obchodní provozy ve veřejných prostorech stanice (neplatí pro prostory metra) s nahodilým požárním zatížením do 15kg/m2 podle tab.a.1 ČSN (přívod ke skrápění může být zaslepen). V prodejnách nejsou provedeny příčky, podlahy (jsou provedeny pouze podbetony bez tepelné izolace), podhledy a povrchy stěn. Nejsou osazeny zařizovací předměty, média jsou k prodejnám přivedeny. Je umožněna klimatizace jednotek (vnější klimatizační jednotky je možno umístit v nikách v podchodu Jednotlivé prodejny Prodejna 01 Obchodní jednotka je umístěna v podchodu pod ulicí Kukulova. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny vyzděná konstrukce bez omítky Strop železobetonový strop bez podhledu Prosklená stěna - s požární odolností 120min, dveře (jednokřídlé otevíravé) 60 min. Stěna je skrápěná Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Nejsou provedeny podlahy, provedeny jsou pouze nadbetony do úrovně 100 mm pod úrovní nášlapné vrstvy. Celková zastavěná plocha: 14,63 m 2. Zdravotechnické instalace (ZTI) Kanalizace V nadbetonech pod podlahou prodejny probíhá hlavní ležatý kanalizační rozvod světlosti DN 150. Na tento rozvod je napojena odbočka světlosti DN 150 určená pro zařizovací předměty instalované v této prodejně a v prostoru veřejných WC. V prodejně je v úrovni podlahy proveden zaslepený vývod kanalizace světlosti DN 100. Návazné kanalizační rozvody k zařizovacím předmětům budou prováděny nájemcem. Vodovod Do prostoru prodejny je přiveden vodovod světlosti DN 20. Ve veřejné části vestibulu je nad podhledem na přívodním potrubí umístěn uzávěr. Každá OJ bude mít svůj podružný vodoměr. V prodejně je přívod vodovodu zaslepen. Další rozvody vodovodu budou prováděny nájemcem. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Vytápění Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Elektroinstalace V rámci prováděcího projektu SO 09-99/50 je do prodejny přiveden uzemňovací pásek, přívodní a ovládací kabel z RM21 a ovládací kabel ze skříně EPS pro ovládání požárních klapek. Kabely jsou ukončeny v rozvodných krabicích s rezervou délky cca 15 m pro možnost umístění rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Konečné hodnoty je nutno potvrdit se službou DP JCDM služba elektrotechnická Slaboproudé rozvody V rámci slaboproudých projektů je obchodní jednotka vybavena: - Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny, umístěnou v místnosti přepravního manipulanta ve vestibulu. - Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. - Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. V racku je možné provést připojení na JTS (Telefónica O2). Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky. Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Název akce V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol stránka / celkem Vypracoval Viz základní údaje 2 / 6

4 METROPROJEKT Praha a.s. TECHNICKÁ ZPRÁVA Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a odtah je řešen přetlakem do prostoru vestibulu. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem. Rozměry jsou na výkrese OJ. Dále je u obchodní jednotky vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnika vč. klimatizační jednotky bude provedena budoucím nájemcem. Napojovací body VZT jsou bez nuceného přívodu a odvodu vzduchu Prodejna 02 Obchodní jednotka je umístěna v podchodu pod ulicí Kukulova. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny vyzděná konstrukce bez omítky Strop železobetonový strop bez podhledu Prosklená stěna - s požární odolností 120min, dveře (jednokřídlé otevíravé) 60 min. Stěna je skrápěná Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Nejsou provedeny podlahy, provedeny jsou pouze nadbetony do úrovně 100 mm pod úrovní nášlapné vrstvy. Celková zastavěná plocha: 44,05 m 2. Zdravotechnické instalace (ZTI) Kanalizace V nadbetonech pod podlahou prodejny v místě sociálního zázemí je zavedena ležatá kanalizace světlosti DN 100. Potrubí je ukončeno svislým svodem ukončeným přivzdušňovací hlavicí. Na svislém svodu jsou vysazeny dvě zaslepené odbočky pro připojení budoucích zařizovacích předmětů. Návazné kanalizační rozvody budou prováděny nájemcem. Vodovod Do prostoru prodejny je přiveden vodovod světlosti DN 20. Ve veřejné části vestibulu je nad podhledem na přívodním potrubí umístěn uzávěr. Každá OJ bude mít svůj podružný vodoměr. V prodejně je přívod vodovodu zaslepen. Další rozvody vodovodu budou prováděny nájemcem. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Vytápění Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Elektroinstalace V rámci prováděcího projektu SO 09-99/50 je do prodejny přiveden uzemňovací pásek, přívodní a ovládací kabel z RM21 a ovládací kabel ze skříně EPS pro ovládání požárních klapek. Kabely jsou ukončeny v rozvodných krabicích s rezervou délky cca 15 m pro možnost umístění rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Konečné hodnoty je nutno potvrdit se službou DP JCDM služba elektrotechnická Slaboproudé rozvody V rámci slaboproudých projektů je obchodní jednotka vybavena: - Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny, umístěnou v místnosti přepravního manipulanta ve vestibulu. - Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. - Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. V racku je možné provést připojení na JTS (Telefónica O2). Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky. Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem a odpadní potrubí, do kterého lze napojit odvod z WC. Rozměry jsou na výkrese OJ. Dále je u obchodní jednotky vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnika vč. klimatizační jednotky bude provedena budoucím nájemcem. Napojovací body VZT jsou bez nuceného přívodu a odvodu vzduchu Prodejna 03 Obchodní jednotka je umístěna v podchodu pod ulicí Kukulova. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny vyzděná konstrukce bez omítky Strop železobetonový strop bez podhledu Prosklená stěna - s požární odolností 120min, dveře (jednokřídlé otevíravé) 60 min. Stěna je skrápěná Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Nejsou provedeny podlahy, provedeny jsou pouze nadbetony do úrovně 100 mm pod úrovní nášlapné vrstvy. Celková zastavěná plocha: 54,25 m 2. Název akce V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol stránka / celkem Vypracoval Viz základní údaje 3 / 6

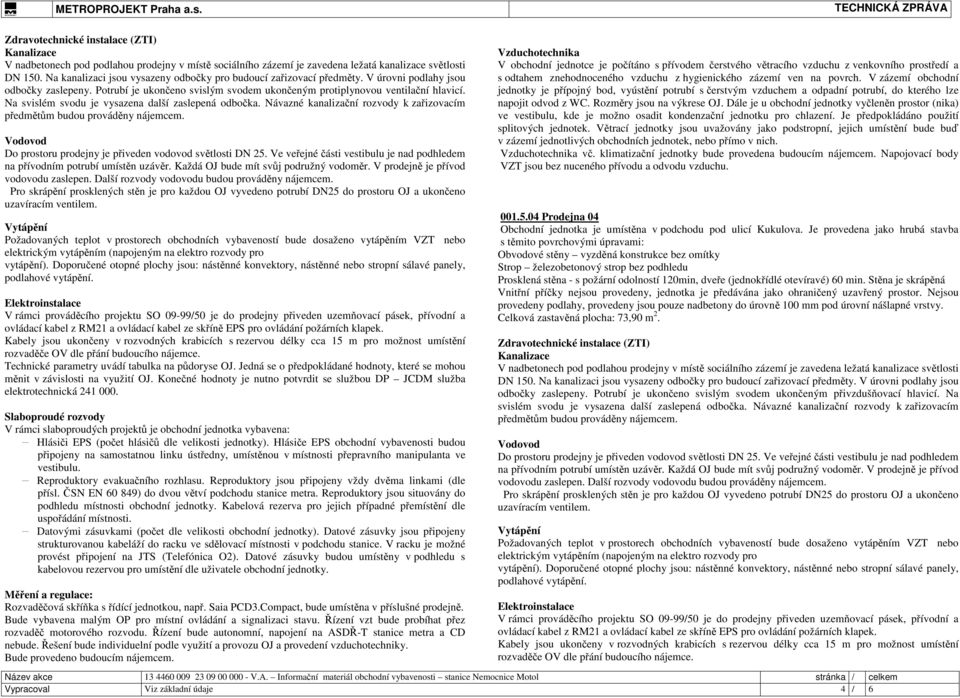

5 METROPROJEKT Praha a.s. TECHNICKÁ ZPRÁVA Zdravotechnické instalace (ZTI) Kanalizace V nadbetonech pod podlahou prodejny v místě sociálního zázemí je zavedena ležatá kanalizace světlosti DN 150. Na kanalizaci jsou vysazeny odbočky pro budoucí zařizovací předměty. V úrovni podlahy jsou odbočky zaslepeny. Potrubí je ukončeno svislým svodem ukončeným protiplynovou ventilační hlavicí. Na svislém svodu je vysazena další zaslepená odbočka. Návazné kanalizační rozvody k zařizovacím předmětům budou prováděny nájemcem. Vodovod Do prostoru prodejny je přiveden vodovod světlosti DN 25. Ve veřejné části vestibulu je nad podhledem na přívodním potrubí umístěn uzávěr. Každá OJ bude mít svůj podružný vodoměr. V prodejně je přívod vodovodu zaslepen. Další rozvody vodovodu budou prováděny nájemcem. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Vytápění Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Elektroinstalace V rámci prováděcího projektu SO 09-99/50 je do prodejny přiveden uzemňovací pásek, přívodní a ovládací kabel z RM21 a ovládací kabel ze skříně EPS pro ovládání požárních klapek. Kabely jsou ukončeny v rozvodných krabicích s rezervou délky cca 15 m pro možnost umístění rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Konečné hodnoty je nutno potvrdit se službou DP JCDM služba elektrotechnická Slaboproudé rozvody V rámci slaboproudých projektů je obchodní jednotka vybavena: - Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny, umístěnou v místnosti přepravního manipulanta ve vestibulu. - Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. - Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. V racku je možné provést připojení na JTS (Telefónica O2). Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky. Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem a odpadní potrubí, do kterého lze napojit odvod z WC. Rozměry jsou na výkrese OJ. Dále je u obchodní jednotky vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnika vč. klimatizační jednotky bude provedena budoucím nájemcem. Napojovací body VZT jsou bez nuceného přívodu a odvodu vzduchu Prodejna 04 Obchodní jednotka je umístěna v podchodu pod ulicí Kukulova. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny vyzděná konstrukce bez omítky Strop železobetonový strop bez podhledu Prosklená stěna - s požární odolností 120min, dveře (jednokřídlé otevíravé) 60 min. Stěna je skrápěná Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Nejsou provedeny podlahy, provedeny jsou pouze nadbetony do úrovně 100 mm pod úrovní nášlapné vrstvy. Celková zastavěná plocha: 73,90 m 2. Zdravotechnické instalace (ZTI) Kanalizace V nadbetonech pod podlahou prodejny v místě sociálního zázemí je zavedena ležatá kanalizace světlosti DN 150. Na kanalizaci jsou vysazeny odbočky pro budoucí zařizovací předměty. V úrovni podlahy jsou odbočky zaslepeny. Potrubí je ukončeno svislým svodem ukončeným přivzdušňovací hlavicí. Na svislém svodu je vysazena další zaslepená odbočka. Návazné kanalizační rozvody k zařizovacím předmětům budou prováděny nájemcem. Vodovod Do prostoru prodejny je přiveden vodovod světlosti DN 25. Ve veřejné části vestibulu je nad podhledem na přívodním potrubí umístěn uzávěr. Každá OJ bude mít svůj podružný vodoměr. V prodejně je přívod vodovodu zaslepen. Další rozvody vodovodu budou prováděny nájemcem. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Vytápění Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Elektroinstalace V rámci prováděcího projektu SO 09-99/50 je do prodejny přiveden uzemňovací pásek, přívodní a ovládací kabel z RM21 a ovládací kabel ze skříně EPS pro ovládání požárních klapek. Kabely jsou ukončeny v rozvodných krabicích s rezervou délky cca 15 m pro možnost umístění rozvaděče OV dle přání budoucího nájemce. Název akce V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol stránka / celkem Vypracoval Viz základní údaje 4 / 6

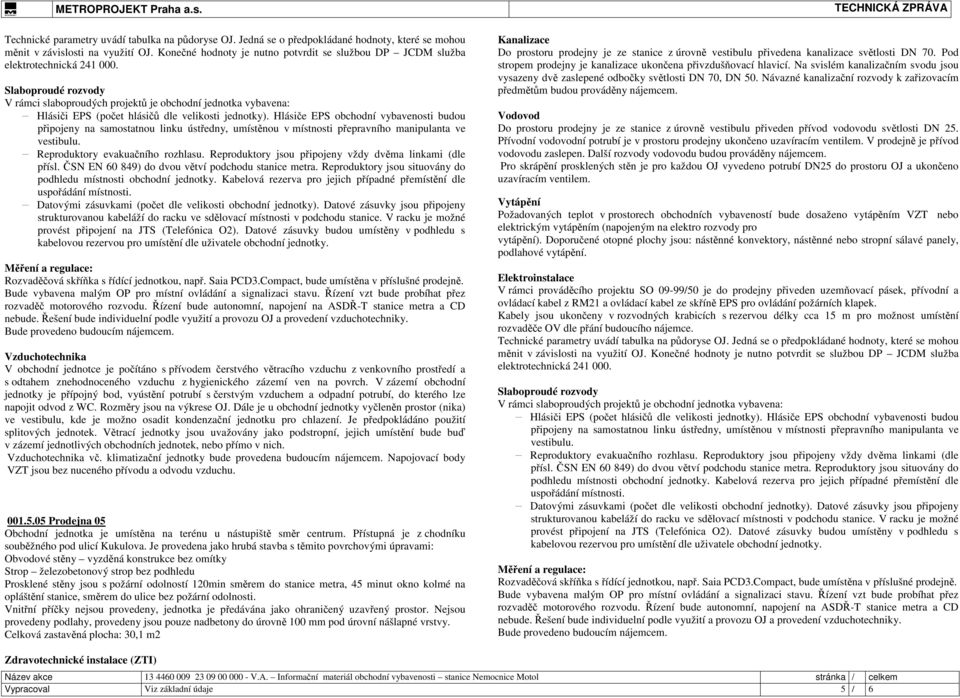

6 METROPROJEKT Praha a.s. TECHNICKÁ ZPRÁVA Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Konečné hodnoty je nutno potvrdit se službou DP JCDM služba elektrotechnická Slaboproudé rozvody V rámci slaboproudých projektů je obchodní jednotka vybavena: - Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny, umístěnou v místnosti přepravního manipulanta ve vestibulu. - Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. - Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. V racku je možné provést připojení na JTS (Telefónica O2). Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky. Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu z hygienického zázemí ven na povrch. V zázemí obchodní jednotky je přípojný bod, vyústění potrubí s čerstvým vzduchem a odpadní potrubí, do kterého lze napojit odvod z WC. Rozměry jsou na výkrese OJ. Dále je u obchodní jednotky vyčleněn prostor (nika) ve vestibulu, kde je možno osadit kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnika vč. klimatizační jednotky bude provedena budoucím nájemcem. Napojovací body VZT jsou bez nuceného přívodu a odvodu vzduchu Prodejna 05 Obchodní jednotka je umístěna na terénu u nástupiště směr centrum. Přístupná je z chodníku souběžného pod ulicí Kukulova. Je provedena jako hrubá stavba s těmito povrchovými úpravami: Obvodové stěny vyzděná konstrukce bez omítky Strop železobetonový strop bez podhledu Prosklené stěny jsou s požární odolností 120min směrem do stanice metra, 45 minut okno kolmé na opláštění stanice, směrem do ulice bez požární odolnosti. Vnitřní příčky nejsou provedeny, jednotka je předávána jako ohraničený uzavřený prostor. Nejsou provedeny podlahy, provedeny jsou pouze nadbetony do úrovně 100 mm pod úrovní nášlapné vrstvy. Celková zastavěná plocha: 30,1 m2 Kanalizace Do prostoru prodejny je ze stanice z úrovně vestibulu přivedena kanalizace světlosti DN 70. Pod stropem prodejny je kanalizace ukončena přivzdušňovací hlavicí. Na svislém kanalizačním svodu jsou vysazeny dvě zaslepené odbočky světlosti DN 70, DN 50. Návazné kanalizační rozvody k zařizovacím předmětům budou prováděny nájemcem. Vodovod Do prostoru prodejny je ze stanice z úrovně vestibulu přiveden přívod vodovodu světlosti DN 25. Přívodní vodovodní potrubí je v prostoru prodejny ukončeno uzavíracím ventilem. V prodejně je přívod vodovodu zaslepen. Další rozvody vodovodu budou prováděny nájemcem. Pro skrápění prosklených stěn je pro každou OJ vyvedeno potrubí DN25 do prostoru OJ a ukončeno uzavíracím ventilem. Vytápění Požadovaných teplot v prostorech obchodních vybaveností bude dosaženo vytápěním VZT nebo elektrickým vytápěním (napojeným na elektro rozvody pro vytápění). Doporučené otopné plochy jsou: nástěnné konvektory, nástěnné nebo stropní sálavé panely, podlahové vytápění. Elektroinstalace V rámci prováděcího projektu SO 09-99/50 je do prodejny přiveden uzemňovací pásek, přívodní a ovládací kabel z RM21 a ovládací kabel ze skříně EPS pro ovládání požárních klapek. Kabely jsou ukončeny v rozvodných krabicích s rezervou délky cca 15 m pro možnost umístění rozvaděče OV dle přání budoucího nájemce. Technické parametry uvádí tabulka na půdoryse OJ. Jedná se o předpokládané hodnoty, které se mohou měnit v závislosti na využití OJ. Konečné hodnoty je nutno potvrdit se službou DP JCDM služba elektrotechnická Slaboproudé rozvody V rámci slaboproudých projektů je obchodní jednotka vybavena: - Hlásiči EPS (počet hlásičů dle velikosti jednotky). Hlásiče EPS obchodní vybavenosti budou připojeny na samostatnou linku ústředny, umístěnou v místnosti přepravního manipulanta ve vestibulu. - Reproduktory evakuačního rozhlasu. Reproduktory jsou připojeny vždy dvěma linkami (dle přísl. ČSN EN ) do dvou větví podchodu stanice metra. Reproduktory jsou situovány do podhledu místnosti obchodní jednotky. Kabelová rezerva pro jejich případné přemístění dle uspořádání místnosti. - Datovými zásuvkami (počet dle velikosti obchodní jednotky). Datové zásuvky jsou připojeny strukturovanou kabeláží do racku ve sdělovací místnosti v podchodu stanice. V racku je možné provést připojení na JTS (Telefónica O2). Datové zásuvky budou umístěny v podhledu s kabelovou rezervou pro umístění dle uživatele obchodní jednotky. Měření a regulace: Rozvaděčová skříňka s řídící jednotkou, např. Saia PCD3.Compact, bude umístěna v příslušné prodejně. Bude vybavena malým OP pro místní ovládání a signalizaci stavu. Řízení vzt bude probíhat přez rozvaděč motorového rozvodu. Řízení bude autonomní, napojení na ASDŘ-T stanice metra a CD nebude. Řešení bude individuelní podle využití a provozu OJ a provedení vzduchotechniky. Bude provedeno budoucím nájemcem. Zdravotechnické instalace (ZTI) Název akce V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol stránka / celkem Vypracoval Viz základní údaje 5 / 6

7 METROPROJEKT Praha a.s. TECHNICKÁ ZPRÁVA Vzduchotechnika V obchodní jednotce je počítáno s přívodem čerstvého větracího vzduchu z venkovního prostředí a s odtahem znehodnoceného vzduchu z hygienického zázemí ven na povrch. V obchodní jednotce je přípojný bod, vyústění potrubí s čerstvým vzduchem a odpadní potrubí, do kterého lze napojit odvod z WC. Rozměry jsou na výkrese OJ. Dále je možné osadit na střechu kondenzační jednotku pro chlazení. Je předpokládáno použití splitových jednotek. Větrací jednotky jsou uvažovány jako podstropní, jejich umístění bude buď v zázemí jednotlivých obchodních jednotek, nebo přímo v nich. Vzduchotechnika vč. klimatizační jednotky bude provedena budoucím nájemcem. Napojovací body VZT jsou bez nuceného přívodu a odvodu vzduchu Prostor pro bankomat V úrovni vestibulu je v místnosti č. 723 rezerva pro umístění bankomatu. Vstup je zajištěn dveřmi z podchodu, ústí do zadní části místnosti, odkud bude možno zezadu bankomat doplňovat a servisovat. Místnost je v návrhu od vestibulu oddělena příčkou 100 mm + zateplení bez otvoru. S ohledem na různé typy bankomatů bude podle zvoleného typu do této stěny vyříznuto okno adekvátních rozměrů. Následné začištění otvoru a obklad ostění bude provedeno při montáži bankomatu. Název akce V.A. Informační materiál obchodní vybavenosti stanice Nemocnice Motol stránka / celkem Vypracoval Viz základní údaje 6 / 6

8 002/01

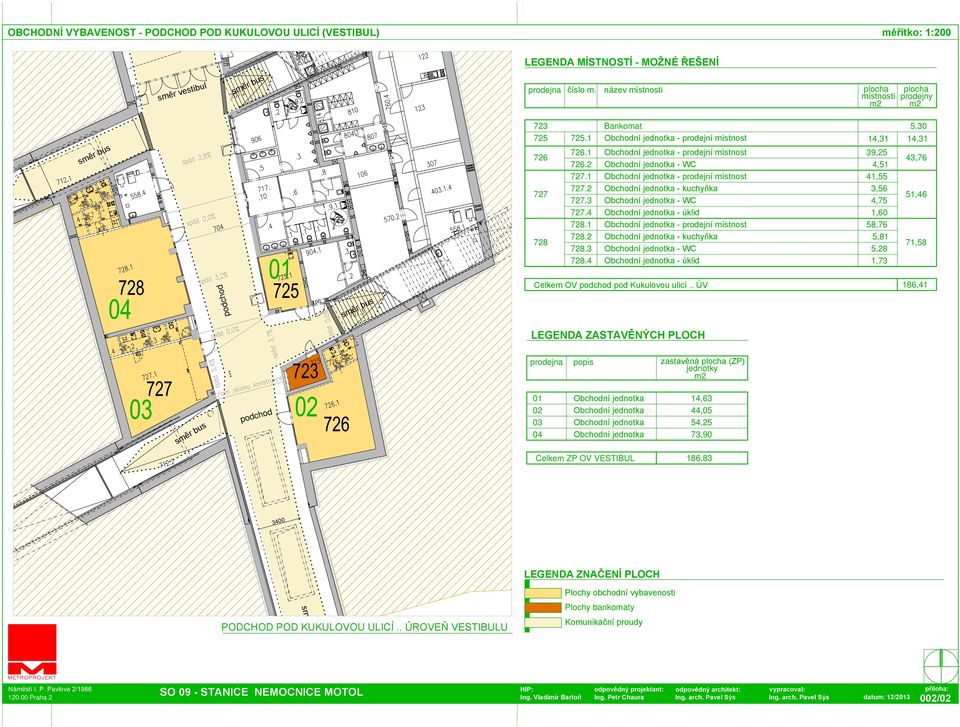

9 OBCHODNÍ VYBAVENOST - PODCHOD POD KUKULOVOU ULICÍ (VESTIBUL) měřítko: 1:200 směr vestibul směr bus LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ prodejna číslo m. název místnosti plocha plocha místnosti prodejny m2 m2 směr bus 723 Bankomat 5, Obchodní jednotka - prodejní místnost 14,31 14, Obchodní jednotka - prodejní místnost 39, Obchodní jednotka - WC 4, Obchodní jednotka - prodejní místnost 41, Obchodní jednotka - kuchyňka 3, Obchodní jednotka - WC 4, Obchodní jednotka - úklid 1, Obchodní jednotka - prodejní místnost 58, Obchodní jednotka - kuchyňka 5, Obchodní jednotka - WC 5, Obchodní jednotka - úklid 1,73 43,76 51,46 71,58 Celkem OV podchod pod Kukulovou ulicí.. ÚV 186,41 podchod směr bus LEGENDA ZASTAVĚNÝCH PLOCH prodejna popis zastavěná plocha (ZP) jednotky m2 směr bus podchod 01 Obchodní jednotka 14,63 02 Obchodní jednotka 44,05 03 Obchodní jednotka 54,25 04 Obchodní jednotka 73,90 Celkem ZP OV VESTIBUL 186, LEGENDA ZNAČENÍ PLOCH PODCHOD POD KUKULOVOU ULICÍ.. ÚROVEŇ VESTIBULU Plochy obchodní vybavenosti Plochy bankomaty Komunikační proudy směr nemocnice Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/02

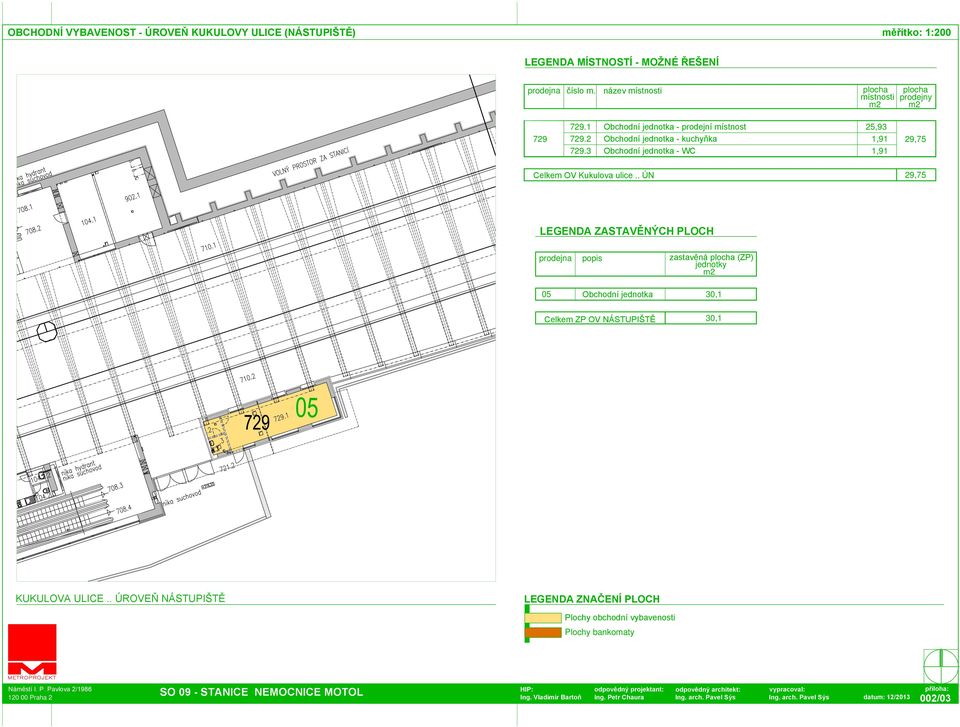

10 OBCHODNÍ VYBAVENOST - ÚROVEŇ KUKULOVY ULICE (NÁSTUPIŠTĚ) měřítko: 1:200 LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ prodejna 729 číslo m. název místnosti plocha plocha místnosti prodejny m2 m Obchodní jednotka - prodejní místnost 25, Obchodní jednotka - kuchyňka 1,91 29, Obchodní jednotka - WC 1,91 Celkem OV Kukulova ulice.. ÚN 29,75 LEGENDA ZASTAVĚNÝCH PLOCH prodejna popis zastavěná plocha (ZP) jednotky m2 05 Obchodní jednotka 30,1 Celkem ZP OV NÁSTUPIŠTĚ 30,1 KUKULOVA ULICE.. ÚROVEŇ NÁSTUPIŠTĚ LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Plochy bankomaty Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/03

11 OBCHODNÍ VYBAVENOST VESTIBUL - PRODEJNA 01 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 POHLED Z VESTIBULU ŘEZ PŮDORYS Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozvaáděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys VZT potrubí LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Možné plochy provozního zázemí obchodní vybavenosti LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ prodejna číslo m. název místnosti plocha plocha místnosti prodejny m2 m Obchodní jednotka - prodejní místnost 14,31 14,31 Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/04

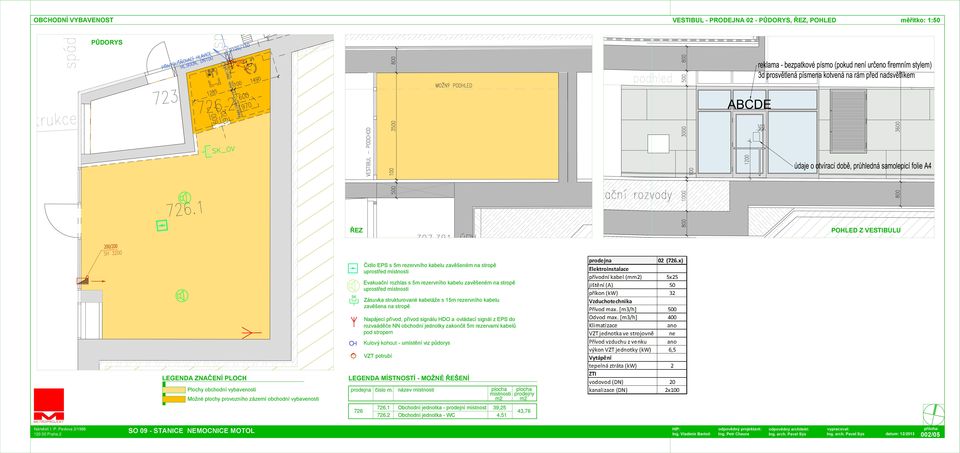

12 OBCHODNÍ VYBAVENOST VESTIBUL - PRODEJNA 02 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 PŮDORYS ŘEZ POHLED Z VESTIBULU Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozvaáděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys VZT potrubí LEGENDA ZNAČENÍ PLOCH LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ Plochy obchodní vybavenosti Možné plochy provozního zázemí obchodní vybavenosti prodejna 726 číslo m. název místnosti plocha plocha místnosti prodejny m2 m Obchodní jednotka - prodejní místnost 39, Obchodní jednotka - WC 4,51 43,76 Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/05

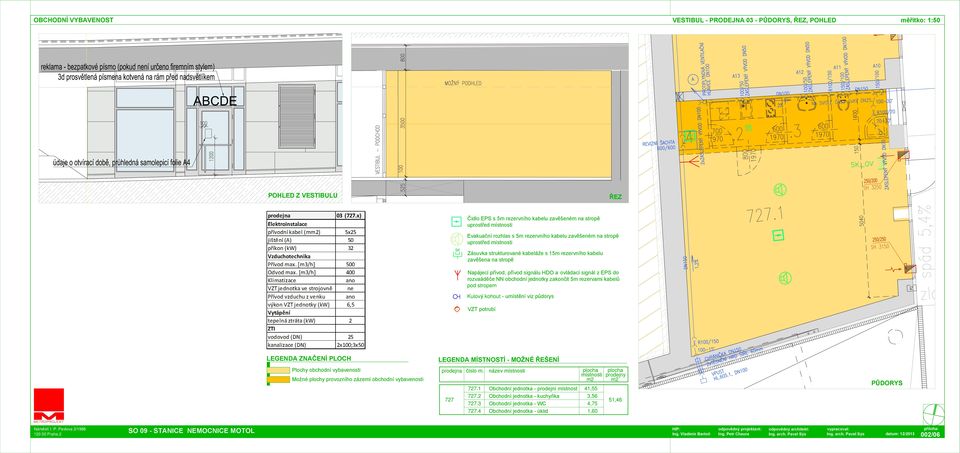

13 OBCHODNÍ VYBAVENOST VESTIBUL - PRODEJNA 03 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 POHLED Z VESTIBULU ŘEZ Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozvaáděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys VZT potrubí LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Možné plochy provozního zázemí obchodní vybavenosti LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ prodejna 727 číslo m. název místnosti plocha plocha místnosti prodejny m2 m Obchodní jednotka - prodejní místnost 41, Obchodní jednotka - kuchyňka 3, Obchodní jednotka - WC 4, Obchodní jednotka - úklid 1,60 51,46 PŮDORYS Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/06

14 OBCHODNÍ VYBAVENOST VESTIBUL - PRODEJNA 04 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 POHLED Z VESTIBULU ŘEZ LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ prodejna 728 číslo m. název místnosti plocha plocha místnosti prodejny m2 m Obchodní jednotka - prodejní místnost 58, Obchodní jednotka - kuchyňka 5, Obchodní jednotka - WC 5, Obchodní jednotka - úklid 1,73 71,58 Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Evakuační rozhlas s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozvaáděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys VZT potrubí LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Možné plochy provozního zázemí obchodní vybavenosti PŮDORYS Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/07

15 OBCHODNÍ VYBAVENOST NÁSTUPIŠTĚ - PRODEJNA 05 - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 ŘEZ Čidlo EPS s 5m rezervního kabelu zavěšeném na stropě uprostřed místnosti Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozvaáděče NN obchodní jednotky zakončit 5m rezervami kabelů pod stropem Kulový kohout - umístění viz půdorys VZT potrubí PŮDORYS POHLED Z ULICE LEGENDA ZNAČENÍ PLOCH Plochy obchodní vybavenosti Možné plochy provozního zázemí obchodní vybavenosti LEGENDA MÍSTNOSTÍ - MOŽNÉ ŘEŠENÍ prodejna číslo m. název místnosti plocha plocha místnosti prodejny m2 m Obchodní jednotka - prodejní místnost 25, Obchodní jednotka - kuchyňka 1,91 29, Obchodní jednotka - WC 1,91 Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/08

16 OBCHODNÍ VYBAVENOST VESTIBUL - PROSTOR PRO BANKOMAT - PŮDORYS, ŘEZ, POHLED měřítko: 1:50 POHLED Z VESTIBULU ŘEZ PŮDORYS Zásuvka strukturované kabeláže s 15m rezervního kabelu zavěšena na stropě Napájecí přívod, přívod signálu HDO a ovládací signál z EPS do rozváděče NN zakončit 5m rezervami kabelů pod stropem LEGENDA ZNAČENÍ PLOCH Plochy bankomat LEGENDA MÍSTNOSTÍ číslo m. název místnosti plocha místnosti m2 723 Bankomat 5,30 Ing. Vladimír Bartoň odpovědný projektant: odpovědný architekt: příloha: 002/09
