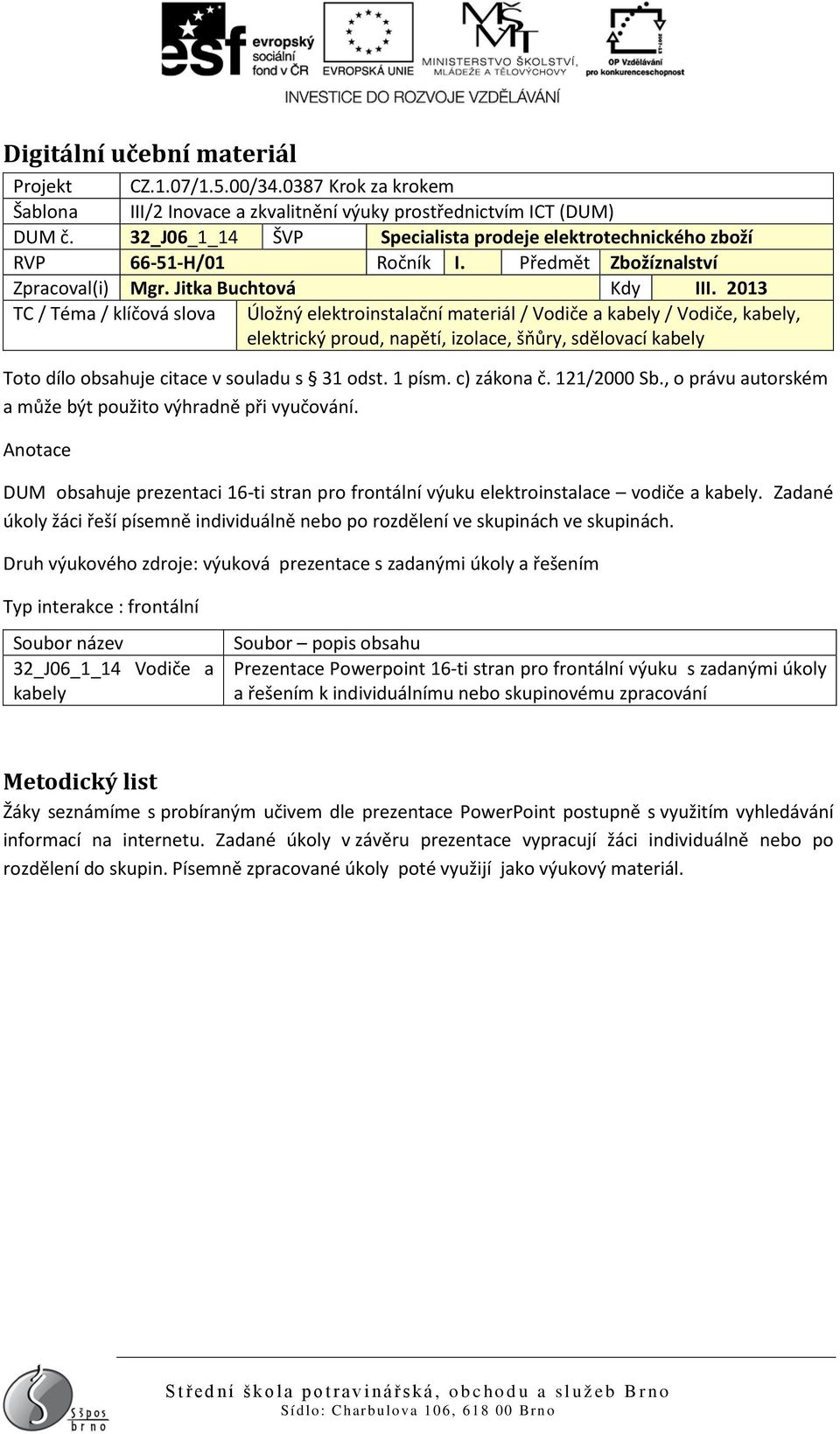

1 Digitální učební materiál Projekt CZ.1.07/1.5.00/ Krok za krokem Šablona III/2 Inovace a zkvalitnění výuky prostřednictvím ICT (DUM) DUM č. 32_J06_1_14 ŠVP Specialista prodeje elektrotechnického zboží RVP H/01 Ročník I. Předmět Zbožíznalství Zpracoval(i) Mgr. Jitka Buchtová Kdy III TC / Téma / klíčová slova Úložný elektroinstalační materiál / Vodiče a kabely / Vodiče, kabely, elektrický proud, napětí, izolace, šňůry, sdělovací kabely Toto dílo obsahuje citace v souladu s 31 odst. 1 písm. c) zákona č. 121/2000 Sb., o právu autorském a může být použito výhradně při vyučování. Anotace DUM obsahuje prezentaci 16-ti stran pro frontální výuku elektroinstalace vodiče a kabely. Zadané úkoly žáci řeší písemně individuálně nebo po rozdělení ve skupinách ve skupinách. Druh výukového zdroje: výuková prezentace s zadanými úkoly a řešením Typ interakce : frontální Soubor název 32_J06_1_14 Vodiče a kabely Soubor popis obsahu Prezentace Powerpoint 16-ti stran pro frontální výuku s zadanými úkoly a řešením k individuálnímu nebo skupinovému zpracování Metodický list Žáky seznámíme s probíraným učivem dle prezentace PowerPoint postupně s využitím vyhledávání informací na internetu. Zadané úkoly v závěru prezentace vypracují žáci individuálně nebo po rozdělení do skupin. Písemně zpracované úkoly poté využijí jako výukový materiál. Střední škola potravinářská, obchodu a služeb Brno Sídlo: Charbulova 106, Brno

2 Elektroinstalace Vodiče a kabely - prodej

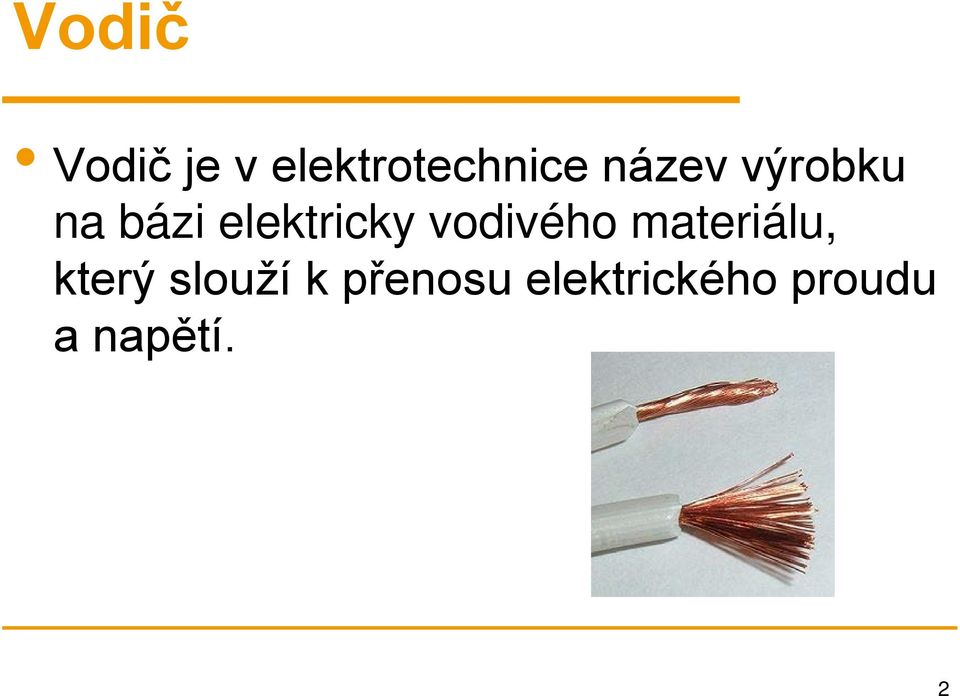

3 Vodič Vodič je v elektrotechnice název výrobku na bázi elektricky vodivého materiálu, který slouží k přenosu elektrického proudu a napětí. 2

4 Rozdělení vodičů podle izolace Holé vodiče - tyto vodiče se používají tam, kde za běžných podmínek nehrozí bezprostřední ohrožení života a zdraví, zkrat nebo tam, kde je žádoucí, aby vodivé jádro bylo přístupné přímo (trolejový drát, hromosvodní drát). Izolované vodiče - obalen izolační vrstvou, jejímž účelem je zabránit zkratům. 3

5 Izolovaný vodič Elektrická šňůra se 3 vodiči s různými barvami izolace; zeleno-žlutý vodič je ochranný (hovorově uzemnění nebo zem). 4

6 Opláštění vodiče Opláštěním duše z žil s plnými jádry vznikne kabel. Opláštěním duše s žílami z ohebných vodičů vznikne šňůra. Opláštěním žíly paralelní, tedy nestáčené do šroubovice vznikne plochý kabel (vhodný např. pod omítku) nebo plochá šňůra (k televizoru nebo do výtahu). 5

7 Rozdělení vodičů podle účelu Vodiče pro vinutí pro vnitřní vinutí cívek elektrických přístrojů. Silové vodiče nízkonapěťové, vysokonapěťové, pro velmi vysoké napětí. Sdělovací vodiče nízkofrekvenční, vysokofrekvenční. 6

8 Šňůry Šňůry jsou pohyblivé přívody, dostatečně ohebné, používají se k připojování pohyblivých elektrických zařízení. Lehké šňůry se používají pro přívody k malým domácím spotřebičům, pro vnitřní instalaci ve svítidlech. Střední a těžké šňůry snášejí větší mechanické namáhání, a proto se převážně používají v průmyslových provozech. Kabely a vodiče se dodávají v délkách požadavku odběratele na dřevěných nebo kovových bubnech, v kruzích balených volně, v krabicích a v ochranné fólii. Jsou zabezpečeny proti vnikání vlhkostí do kabelů a vodičů. 7

9 Rozdělení dle provedení Pevně připojené šňůry, které jsou na jednom konci opatřeny neoddělitelnou vidlicí a druhý konec je volný se žílami upravenými k pevnému spojení do svorek elektrického předmětu. Oddělitelné šňůry, které jsou na jednom konci upraveny neoddělitelnou vidlicí a na druhém konci nástrčkou. Prodlužovací šňůry, které jsou na jednom konci upraveny neoddělitelnou vidlicí a na druhém konci prodlužovací zásuvkou Číselné značení upravených šňůr s neoddělitelnou vidlicí předepisuje norma ČSN ,která přesně specifikuje požadovaný druh upravené šňůry. 8

10 Prodlužovací kabel Je ohebný kabel opatřený na jednom konci vidlicí, na druhém spojkou. Slouží k připojení elektrických spotřebičů do pevné zásuvky. Všechny pohyblivé zásuvky mají pod krytem otočnou clonku - dětskou ochranu, která umožňuje zasunout do spojky pouze normalizovanou vidlici, ne jednotlivý kolík, hřebík, šroubovák. 9

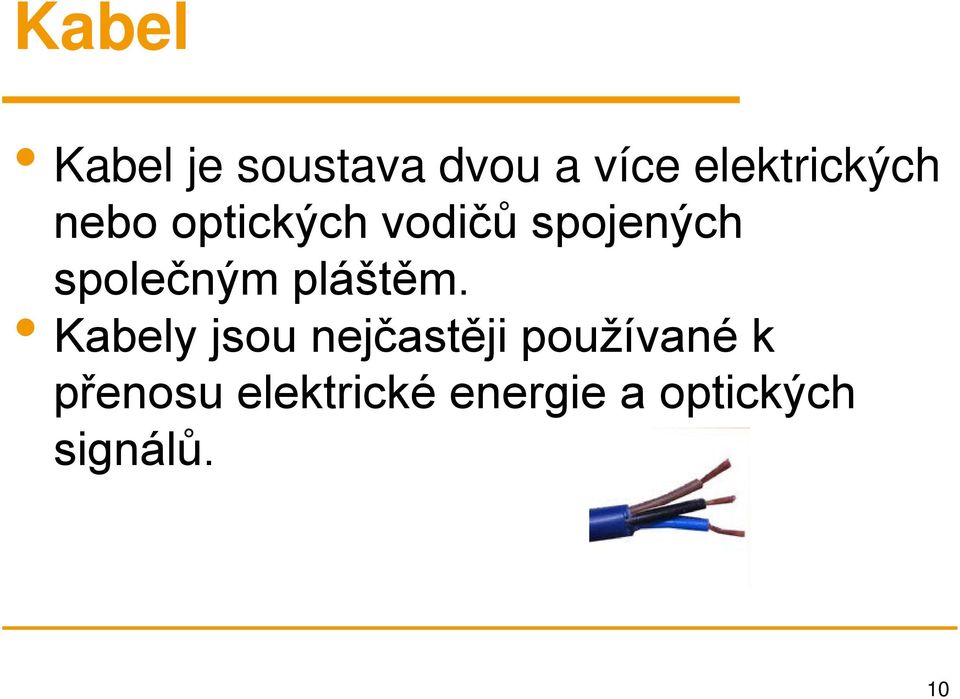

11 Kabel Kabel je soustava dvou a více elektrických nebo optických vodičů spojených společným pláštěm. Kabely jsou nejčastěji používané k přenosu elektrické energie a optických signálů. 10

12 Vysokonapěťové kabely Vysokonapěťové kabely se používají pro primární rozvod elektrické energie mezi transformátorovými stanicemi a průmyslovými objekty. Všechny typy vysokonapěťových kabelů musí být chráněny proti vnikání vlhkosti. 11

13 Kabely sdělovací Slouží k přenosu signálů mezi sdělovacími zařízeními např: telefonní nebo telegrafní ústředny, k přenášení signálu v řídících obvodech, k ovládání, k signalizaci a pro zabezpečovací techniku v železniční dopravě, v dolech. Druhy - vnitřní, místní, dálkové, návěstní, datové. 12

14 13

15 Převíječka kabelů 14

16 Úkoly: 1. K čemu slouží vodiče 2. Základní rozdělení vodičů podle izolace 3. Rozdělení vodičů dle účelu 4. K čemu slouží sdělovací kabely 15

17 Řešení 1.Strana 2 2. Strana 3,4 3. Strana 6 4. Strana 12 16
