REKONSTRUKCE A DOSTAVBA POLIKLINIKY HVĚZDOVA

Transkript

1 Název stavby: Část:: Místo stavby: Investor: Projektant části:: Stupeň: REKONSTRUKCE A DOSTAVBA POLIKLINIKY HVĚZDOVA Zařízení slaboproudé instalace SO.01 SO.02 Hvězdova 1601/21 P4 - Nusle Lima spol. s.r.o., Hvězdova 1601/21 P4 - Nusle, IČ: Petr Aschenbrenner Autorizovaný technik pro TZS ČKAIT č DSP - Dokumentace pro stavební povolení DATUM: 6/2013 OBSAH: 1. Projektové podklady Rozsah projektové dokumentace Použité předpisy a normy Popis objektu: Popis technického řešení Slaboproudé zařízení v objektu Zařízení strukturované kabeláže SCS Zařízení CCTV (IP kamery) POPLACHOVÝ ZABEZPEČOVACÍ A TÍSŇOVÝ SYSTÉM PZTS Přístupový systém ACS Systém Sestra - Pacient Rozvody STA Systém sledování kritických bodů Elektromagnetická kompatibilita: Popis projektované instalace Bezpečnost práce při provádění stavby...11 List 1 z počtu 11

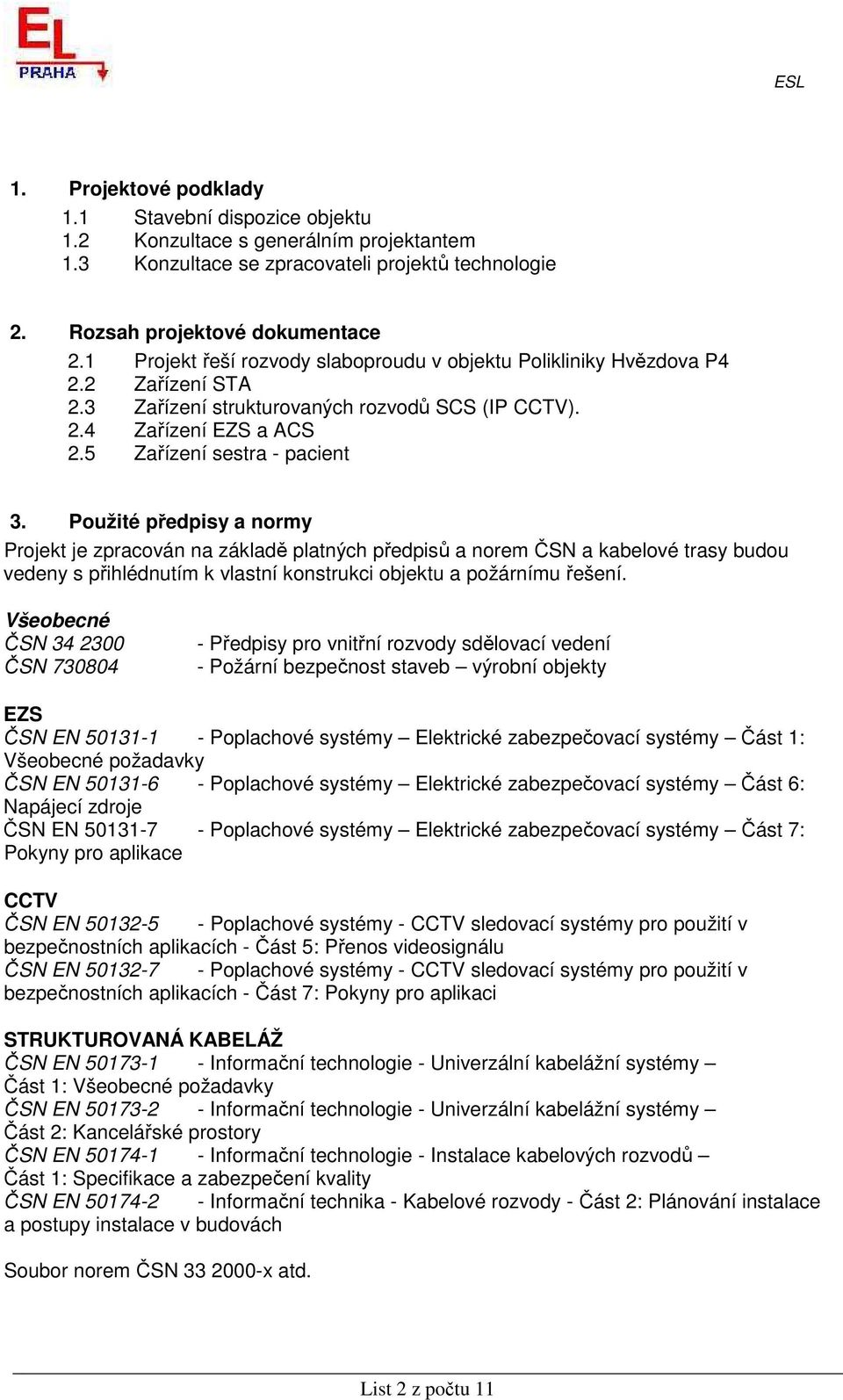

2 1. Projektové podklady 1.1 Stavební dispozice objektu 1.2 Konzultace s generálním projektantem 1.3 Konzultace se zpracovateli projektů technologie 2. Rozsah projektové dokumentace 2.1 Projekt řeší rozvody slaboproudu v objektu Polikliniky Hvězdova P4 2.2 Zařízení STA 2.3 Zařízení strukturovaných rozvodů SCS (IP CCTV). 2.4 Zařízení EZS a ACS 2.5 Zařízení sestra - pacient 3. Použité předpisy a normy Projekt je zpracován na základě platných předpisů a norem ČSN a kabelové trasy budou vedeny s přihlédnutím k vlastní konstrukci objektu a požárnímu řešení. Všeobecné ČSN ČSN Předpisy pro vnitřní rozvody sdělovací vedení - Požární bezpečnost staveb výrobní objekty EZS ČSN EN Poplachové systémy Elektrické zabezpečovací systémy Část 1: Všeobecné požadavky ČSN EN Poplachové systémy Elektrické zabezpečovací systémy Část 6: Napájecí zdroje ČSN EN Poplachové systémy Elektrické zabezpečovací systémy Část 7: Pokyny pro aplikace CCTV ČSN EN Poplachové systémy - CCTV sledovací systémy pro použití v bezpečnostních aplikacích - Část 5: Přenos videosignálu ČSN EN Poplachové systémy - CCTV sledovací systémy pro použití v bezpečnostních aplikacích - Část 7: Pokyny pro aplikaci STRUKTUROVANÁ KABELÁŽ ČSN EN Informační technologie - Univerzální kabelážní systémy Část 1: Všeobecné požadavky ČSN EN Informační technologie - Univerzální kabelážní systémy Část 2: Kancelářské prostory ČSN EN Informační technologie - Instalace kabelových rozvodů Část 1: Specifikace a zabezpečení kvality ČSN EN Informační technika - Kabelové rozvody - Část 2: Plánování instalace a postupy instalace v budovách Soubor norem ČSN x atd. List 2 z počtu 11

3 4. Popis objektu: Projekt řeší rekonstrukci a nové rozvody a technologie slaboproudých rozvodů bez EPS systému v rekonstruovaném objektu Polikliniky Hvězdova P4. 5. Popis technického řešení Tato projektová dokumentace řeší slaboproudé rozvody v objektu. Jedná se o instalaci slaboproudých technologických zařízení rozvodů strukturované kabeláže SCS, elektrického zabezpečovacího systému EZS, kamerového venkovního dohledu CCTV IP kamerami a rozvodů STA. V objektu budou instalovány jednotlivé systému, které budou zvyšovat komfort a bezpečnost objektu. Systémy slouží k zajištění maximální bezpečnosti lidí a majetku. 6. Slaboproudé zařízení v objektu 6.1 Zařízení strukturované kabeláže SCS Všechny kabely musí být minimálně na začátku a konci označeny štítkem s popisem uvádějícím druh slaboproudého rozvodu a odkud kam kabel vede a pro co je využíván. V rozvaděčích, nikách a ostatních prostorech vyčleněných pro instalaci slaboproudých zařízení je nezbytně nutné vyvázat procházející i odbočující kabely a uspořádat kabelové svazky tak, aby byl umožněn bezproblémový přístup k instalovaným zařízením. Není přípustné vedení kabeláže mimo svazky a před zařízeními v rozvaděči. Veškeré rozvaděče, svorkovací krabice a slaboproudá zařízení musí být označeny jedinečným popisem nebo kódem, který musí být shodný s označením v dokumentaci skutečného provedení stavby. Metalické kabely budou v provedení LSZH. Kabely budou ukončovány na patch panelech CAT.5e. Metalické rozvody jsou navrženy hvězdicovým systémem, do každé zásuvky popřípadě dvojzásuvky do data racku budou vedeny bez přerušení, do max. délky 90m. Kabel na straně zásuvky bude kabel ukončen konektorem RJ45, na straně v data racku na patch panelu. Kabely budou provedeny min. UTP kabely cat 5e dle norem EN50173 a ISO/IEC Systém je navržen pro realizaci sítí Fast Ethernet (IEEE 802.3u), Gigabit Ethernet (IEEE 802.3ab), 10Gbit Ethernet 10GBASE-T, Ethernet (IEEE 802.3), 100 Vg- AnyLAN (IEEE ), Token Ring (IEEE 802.5), TP-PMD (ANSI X3T9.5), 100 Mbps CDDI, ATM 155, IEEE 802.3af (PoE) do 1000V AC, do 30kHz do 1500V DC. Do 19 datových rozvaděčů bude přivedeno napájení kabelem z nejbližšího silnoproudého rozvaděče. Přesná specifikace a dimenze přívodu je řešena v rámci projektu silnoproudu Základní technické parametry Strukturovaný kabelážní systém je navržen s ohledem na platné normy ČSN EN , ČSN EN a ČSN Kabelážní systém bude splňovat podmínky pro kategorii 5e požadované uvedenými normami ČSN EN a mezinárodní normou ISO/IEC nd edition. Systém bude splňovat maximální flexibilitu, jednoduchost a vysokou spolehlivost sítě a bude otevřen pro případné uživatelské změny a úpravy jak v koncepci, tak v rozsahu. Nároky na proměření systému a splnění legislativních požadavků: Veškeré instalační a montážní práce budou provedeny v souladu s normami ČSN EN List 3 z počtu 11

4 1, ČSN EN a ostatními příslušnými českými normami Po celkové instalaci strukturované kabeláže budou provedeny zkoušky podle ČSN EN Univerzální kabelážní systémy - Specifikace zkoušení symetrické komunikační kabeláže podle ČSN EN Část 1: Instalovaná kabeláž a podle normy EN Parametry kabelážního systému musí vyhovovat podmínkám stanoveným normami ČSN EN Draft Amd.2, CAT.5e component a ISO/IEC nd edition pro kategorii CAT.5e. Umístění hl. zařízení V technickém kanálu v 1np, (m.č ) budou umístěny data racky DR1, DR2. Data racky 19 rozvaděč o půdorysných rozměrech 600x600 (šxh) s výškou 36U. Vybavené pasivními a aktivními prvky. Z data racku budou napojeny i prostory pater 1,2 a 3np. V patře 3np v m.č bude pro prostory operačního sálu a lůžkové části umístěn podružný datový rozváděč DR3, 19 rozvaděč o půdorysných rozměrech 600x600 (šxh) s výškou 21U. Propojení data racků (DR1-DR3) je provedeno 4-vláknovým optickým kabelem 50/125µm a 2xUTP cat 5e. Instalace Metalické rozvody k zásuvkám budou provedeny nestíněným kabelem UTP 4x2x0,5 CAT.5e LSZH. Ke každému přípojnému místu se přivede 2 kabely (vyjma IP kamer). Vzdálenost mezi zásuvkou a patch panelem nesmí být větší než 90m. Hlavní kabelové trasy budou vedeny v pod parapetních žlabech 110/60 nebo ve žlabech nad podhledem, popřípadě vedeny v trubkách v SDK příčkách (pod omítkou). V objektu předpokládá připojení na telekomunikační operátory, primárně na Telefonicu O2. Vybavení místností a rozváděčů je v kompetenci investora. Telefonické připojení od UR507/4 na fasádě objektu do data racku DR1 bude provedeno kabelem SYKFY 25x2x0,5 (25 párů). Bude provedena příprava na střechu objektu (UTP) pro WIFI zařízení je umístěno na anténě (stožáru) STA. Od antény je vedena UTP kabelem do datového rozváděče DR1 v m.č v 1.np. Obecné technické parametry datové sítě : Typ sítě : Topologie : Počet instalovaných zásuvek : Přenosové médium : Maximální kapacita rozvodu : IEEE Ethernet 100 Base T Hvězda 67 dvouportových zásuvek UTP kabel cat.6a 134 portů + 12x IP kamera Pro připojení zařízení k rozvodům strukturované kabeláže bude rozvod horizontálních UTP kabelů ukončen v modulech 45x45mm (parapetní žlab) nebo kompaktní zásuvkou. Zásuvky budou vybaveny konektory RJ45 CAT.5e. Zásuvky budou montovány pod omítku v příčkách, do parapetních žlabů v kancelářích a ordinacích. Datové zásuvky musí být označeny kódem, podle kterého lze jednoznačně určit příslušnou pozici na patch panelu v příslušném rozvaděči. Toto označení musí korespondovat s konečnou projektovou dokumentací předávanou uživateli systému. Stejné označení bude použito i na měřících protokolech. List 4 z počtu 11

5 Při souběhu kabelů strukturované kabeláže se silovými rozvody musí být zachována minimální vzdálenost 20cm, při souběhu kratším než 5m lze odstup snížit na 6cm a při křižování vedení nejméně 1cm. Prostupy všemi požárními stěnami a stropy je nutné požárně utěsnit na požární odolnost PROSTUPUJÍCÍ KONSTRUKCE. V objektu bude zařízení SCS napojeno na napájecí soustavu 1+N+PE 50Hz 230V (TN-S). 6.2 Zařízení CCTV (IP kamery) Pro sledování venkovních prostor je navržen kamerový systém (CCTV). Systém musí umožnit sledovat, zaznamenávat, přehrávat a archivovat děje ze sledovaných prostor. Kamery ve venkovních prostorech budou pevné IP kamery. Kamery budou vybaveny automatickou clonou. Na stěny budou upevněny pomocí kloubového držáku, venku s ochranným krytem. Citlivost kamer musí být dostatečná i při minimálním osvětlení. Venkovní kamery budou s vyhřívaným krytem. Venkovní kamery budou umístěny na fasádě, pozice dle výkresové přílohy. Budou použity kamery s připojením na síť SCS datovým kabelem UTP ukončených v datovém rozváděči DR1 v m.č a integrovány do ethernet sítě LAN. Pozice a směry pohledů venkovních kamer musí být v souladu s vyjádřením úřadu pro ochranu osobních údajů a splňovat zákon 101/2000. Instalované zařízení: Síťová IP kamera pro venkovní použití (s vhodným krytem). Kamera, s rozlišením 2MPix a integrovaným výkonným IR přísvitem. Je dodávána ve venkovním vyhřívaném krytu s průchozí konzolí a s osazeným varifokální objektivem s automatickou clonou. Je navržena pro venkovní použití v náročných prostorách. Kamera je vybavena mechanickým IR filtrem pro přepnutí do CB módu při zhoršených světelných podmínkách.. Díky podpoře objektivů s řízenou clonou je kamera vhodná i pro Den/Noc aplikace. Kamera má vestavěné detekce pohybu v obraze, alarmové vstupy a výstupy a pokročilou správu událostí. Při detekované události může kamera automaticky odesílat obrázky na , nebo ftp. Výhodou při instalaci je napájení PoE po ethernetu, s integrovaným zdrojem 230V/12VDC. Webserver uvnitř kamery umožňuje vzdálený přístup po Internetu a kamery tedy lze sledovat a konfigurovat odkudkoli na světě pomocí internetového prohlížeče. Krytí IP66 Celkový počet venkovních kamer je 12ks, napojení kamer je z data racku DR1. List 5 z počtu 11

6 6.3 POPLACHOVÝ ZABEZPEČOVACÍ A TÍSŇOVÝ SYSTÉM PZTS Zabezpečený objekt spadá svým zaměřením do stupně 1 (dle ČSN EN Pokyny pro aplikace). Všechny použité prvky systému budou homologovány alespoň do kategorie 2. Zařízení PZTS bude připojeno na pult centralizované ochrany PCO bezpečnostní agentury. V objektu nebude 24 hodinová obsluha. V případě poplachu bude tento stav signalizován venkovní zálohovanou sirénou a bude přenesen na PCO. S využitím norem řady ČSN EN jsou produkty v rámci databáze rozděleny do těchto základních skupin: List 6 z počtu 11

7 Ústředny (zařízení pro příjem, zpracování, ovládání, indikaci a iniciaci následného přenosu informace) ; ČSN EN , článek Drátové - Bezdrátové - Sběrnicové - Kombinované - Systémové prvky Detektory (zařízení určené ke generování poplachového signálu zprávy vniknutí jako odezvy na zaznamenání abnormální podmínky, signalizující přítomnost nebezpečí) ; ČSN EN , článek Pasivní infračervené - Mikrovlnné - Kombinované - Kontakty otevření - Detektory tříštění skla - Otřesové Signalizace, indikace (uživateli poskytovaná informace, akustická nebo vizuální, usnadňující mu provozování poplachového systému) ; ČSN EN , článek Kombinovaná výstražná zařízení - Optická výstražná zařízení - Akustická výstražná zařízení Poplachové přenosové prostředky (zařízení a síť používané pro přenos informací týkajících se stavů jednoho nebo více poplachových systémů do jednoho nebo více PPC/PCO) ; ČSN EN , článek Napájecí jednotky (zařízení, které poskytuje a také mění nebo odděluje (elektrickou) energii pro EZS nebo jeho komponenty a v případě potřeby také pro záložní zdroj) ; ČSN EN , článek Dle požadavku investora bude provedena plášťová ochrana pomocí magnetických kontaktů jen na vstupních dveřích do objektu. Plášťová ochrana bude doplněna prostorovou ochranou řešenou infrapasivními a duálními čidly PIR/MW. Jednotlivá čidla rozmístěná po budově budou zapojena do smyček, které budou sdruženy v koncentrátorech (expanderech) tak, aby bylo možné rozdělit budovu do samostatných chráněných zón a následně určit přesnou lokalizaci narušení zóny. Expandery budou umístěny na vhodně zvolených místech v blízkosti hlavních kabelových tras EZS v instalačních krabicích jednotlivých místností a budou napájeny z ústředny pomocí kabelu CYSY 2Ax1mm 2 a SYKFY 3x2x0,5. EZS je projektována dle ČSN EN Poplachové systémy Elektrické zabezpečovací systémy Část 7: Pokyny pro aplikace. Z toho vyplývá rozsah zabezpečení pomocí EZS. Navrhován je základní systém s ovládáním klávesnicemi. Konkrétní osazení prvků EZS je patrné z projektové dokumentace určené mimo jiné i směrnicemi České asociace pojišťoven. Systém EZS bude možné ovládat z klávesnic unikátním kódem, odblokovat chráněné prostory. Kabeláž musí být provedena, v souladu se zněním norem ČSN EN , ČSN EN , ČSN a normami souvisejícími. Vodiče musí být vedeny bez přerušení List 7 z počtu 11

8 (s výjimkou rozbočovacích schválených krabic) od jednoho prvku EZS ke druhému. Ústředna EZS INTEGRA 128-WRL (Jablotron 100) je vybavena GSM modulem pro dálkovou signalizaci narušení objektu a popř. napojení na pult centrální ochrany. Při aktivaci čidla bude poplach signalizován pomocí zvukového signálu vnější sirény umístěné na fasádě směr komunikace ve výšce cca 4m, vybavené autonomním zdrojem napětí. Signalizace poplachu bude detekována na displeji obslužných klávesnic, které jsou rozmístěny v jednotlivých prostorech. Při poplachu bude zpráva odeslána na vybraná tel. čísla, popřípadě na pult centrální ochrany. Všechny komponenty EZS budou vybaveny sabotážním kontaktem (tamper). Požární čidla (kouřový detektor) budou napojeny z ústředny EZS samostatnou linkou. Kabeláž musí být provedena, v souladu se zněním norem ČSN EN , ČSN EN , ČSN a normami souvisejícími. Vodiče musí být vedeny bez přerušení (s výjimkou rozbočovacích schválených krabic) od jednoho prvku PZTS ke druhému. Kabelové trasy PZTS budou provedeny kabely SYKFY 2x2x0,5 a SYKFY 3x2x0,5 (čidla). Sběrnice bude natažena kabely CYSY 2x1,5 a F/UTP 4x2x0,4 CAT.5e. Hlavní kabelové trasy budou vedeny v plechových kabelových žlabech. Kabely PZTS však musí být v ohebných trubkách i v těchto žlabech. Trasy ze žlabů k čidlům budou vedeny v pevných trubkách na povrchu. V prostoru CHUC budou použity trubky bezhalogenové. Při souběhu kabelů PZTS se silovými rozvody musí být zachována minimální vzdálenost 20cm, při souběhu kratším než 5m lze odstup snížit na 6cm a při křižování vedení nejméně 1cm. V kovových kabelových žlabech musí být mezi slaboproudými a silnoproudými kabely kovová přepážka. Prostupy všemi požárními stěnami a stropy je nutné požárně utěsnit na požární odolnost PROSTUPUJÍCÍ KONSTRUKCE. Po ukončení montáže zařízení PZTS, jeho oživení a odzkoušení funkce, musí být provedena výchozí elektrická revize zařízení potvrzující bezpečnost namontovaného zařízení a funkčnost všech jeho celků. Je nutné poučit a zaškolit osoby určené k obsluze PZTS a o zaškolení se provede písemný zápis. Při vybavování interiéru je nutno dát pozor na to, aby nedošlo k zaclonění čidel PZTS nábytkem, květinami apod. Projektant doporučuje uživateli uzavřít do doby skončení záruční doby zařízení PZTS uzavřít smlouvu o pozáručním servisu, aby byly zajištěny včasné servisní opravy a tím bezproblémový provoz zařízení PZTS. Provoz zařízení bude nastaven na stanovenou dobu otevření objektu, po uplynutí nastavené doby bude objekt automaticky zabezpečen. Pravidelnou kontrolu zařízení PZTS je nutno provádět v souladu s ČSN a souvisejícími normami. V objektu bude zařízení PZTS napojeno na napájecí soustavu 1+N+PE 50Hz 230V (TN-S). 6.4 Přístupový systém ACS U všech vstupních a vybraných vnitřních dveřích bude instalován přístupový systém ACS. K systémovému terminálu budou připojeny čtečky před dveřmi a elektromechanický zámek ve dveřích. ACS systém bude spolupracovat se zabezpečovacím systémem EZS. Elektrický zámek Bude použit elektromechanický samozamykací zámek. Zámek bude využívat dělený čtyřhran kliky, který umožňuje volitelné funkce vnitřní a vnější kliky. Zámek je určen pro vstupní, únikové a požárně odolné dveře (zámek bude bez napájení oboustranně prostupný). List 8 z počtu 11

9 Zámek bude samozamykací (při každém zavření dveří se automaticky vysune závora zámku). Napájení bude V DC a bude možnost monitorovat jeho činnosti. Kabelová příprava v křídle dveří bude provedena dodavatelem dveří, kabel a zámek bude dodávkou slaboproudu. Dodavatel dveří zabuduje do dveřního křídla také průchodku. Přístupový terminál bude umístěn v m.č Napájecí zdroj 12VDC pro terminál, čtečku a zámek bude umístěny po objektu pod stropem. Ke zdroji bude přiveden samostatný, samostatně jištěný přívod kabelem 3Jx1,5. Typ kabelu, jištění a způsob uložení bude řešen v PD elektro-silnoproud. Čtečka bude k docházkovému terminálu připojena kabelem F/UTP 4x2x0,5 CAT.5e. K zámku bude přiveden kabel J-Y(st)Y 5x2x0,8. Napájení bude ze zdroje 12VDC do docházkového terminálu přivedeno kabelem s třídou reakce na oheň B2 ca s1d0 1-CHKE-R 2x1,5. Kabelové trasy budou vedeny v pevných trubkách na povrchu. V prostoru CHUC budou použity trubky bezhalogenové. Při souběhu kabelů se silovými rozvody musí být zachována minimální vzdálenost 20cm, při souběhu kratším než 5m lze odstup snížit na 6cm a při křižování vedení nejméně 1cm. Prostupy všemi požárními stěnami a stropy je nutné požárně utěsnit na požární odolnost PROSTUPUJÍCÍ KONSTRUKCE. Požární ucpávky jsou vykázány v rámci projektu stavební části a budou provedeny specializovanou firmou, která musí všechny požární prostupy zrevidovat a certifikovat. Systém kontroly vstupu bude zálohován na dobu nejméně 2hod pomocí záložního akumulátoru 12V/18Ah. Napájecí přívod bude ošetřen pomocí přepěťové ochrany III.stupně. 6.5 Systém Sestra - Pacient V patře 3np v lůžkové části a prostoru operačního zákrokového sálu je uvažováno s instalováním systému Sestra pacient. Je uvažováno ze systémem Schrack Seconet (VISOCALL IP). Ve své základní struktuře pokrývá VISOCALL IP všechny důležité funkce systému: Světelný komunikační systém, koncová IP telefonní zařízení, systém pro čipové karty, elektroakustické funkce, intranet a internet pro personál a pacienta a je také připraven pro videostreaming. IP strukturu systému tak lze kromě toho také kombinovat s dalšími technickými systémy založenými na IP. Použití IP síťové technologie a nasazení standardních komponent výrazně snižuje náklady na montáž. Provoz zařízení vyžaduje jen minimum personálu. Permanentní samokontrola všech systémových modulů včetně kabeláže a automatické předávání poruch technikům zvyšuje bezpečnost a komfort. Systém sestra-pacient, osazen v data racku DR3 v m.č , bude vybaven systémovými switchi SWI 9 a systémovými zdroje E-TOP(xxx) 24. V jednotlivých pokojích budou umístěny pokojové komunikační terminál (typ: KMT), v pokojích systémové zásuvky pro terminál (typ: SM) a v koupelnách s WC nouzové tlačítka (typ: RT-IO). Nade dveřmi pokojů a sesterny budou umístěny pokojové světla - 5 barev (typ: LM), napojení prveků na kruhové linky RS485. Veškerá kabeláž systému Sestra - Pacient realizována kabelem kategorie CAT5e, prvky které nejsou na kruhové lince vyžadují přímé spojení prvek-rozvaděč jedním kabelem CAT5 UTP. Celý systém bude propojen na vnitřní síť polikliniky. List 9 z počtu 11

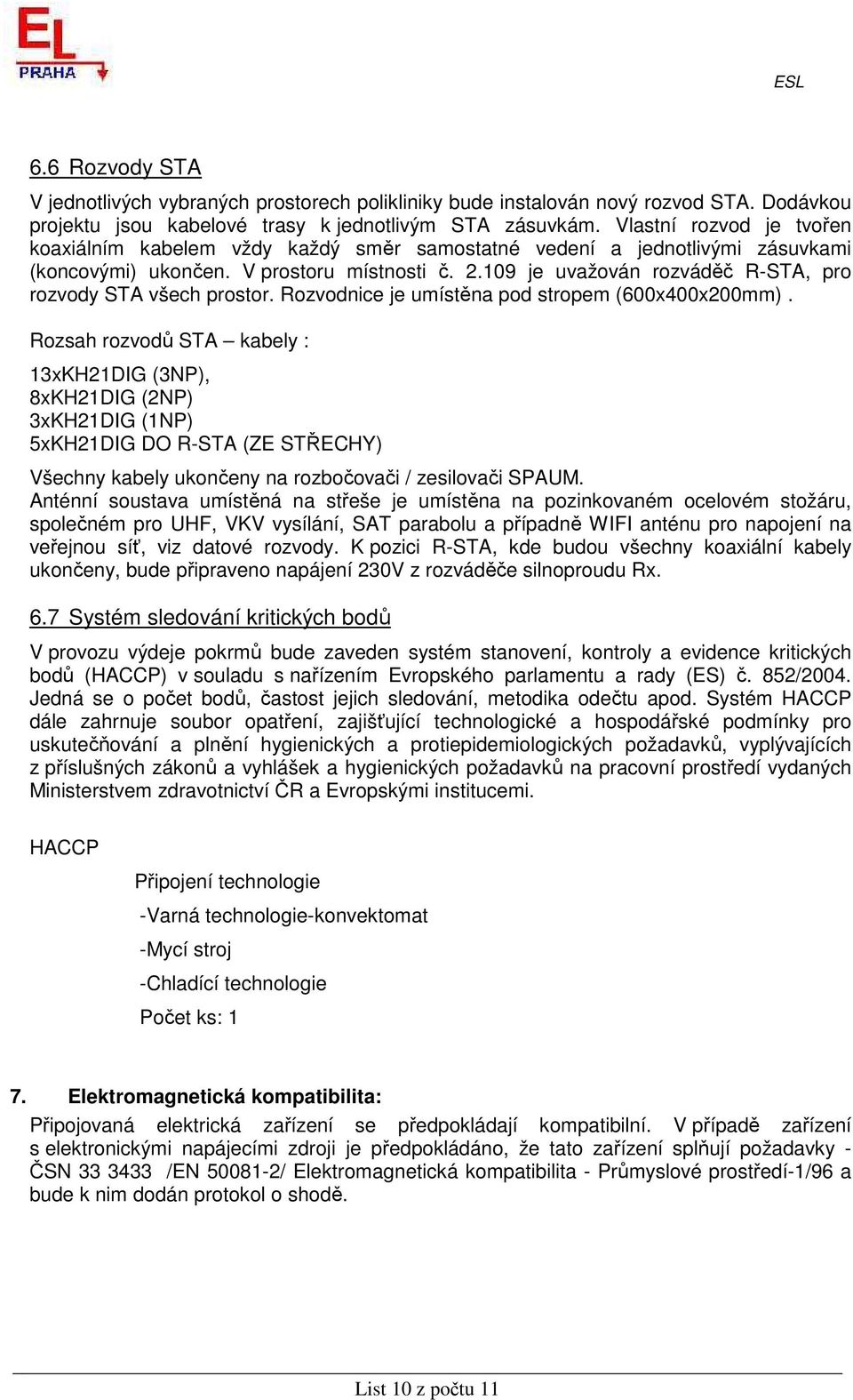

10 6.6 Rozvody STA V jednotlivých vybraných prostorech polikliniky bude instalován nový rozvod STA. Dodávkou projektu jsou kabelové trasy k jednotlivým STA zásuvkám. Vlastní rozvod je tvořen koaxiálním kabelem vždy každý směr samostatné vedení a jednotlivými zásuvkami (koncovými) ukončen. V prostoru místnosti č je uvažován rozváděč R-STA, pro rozvody STA všech prostor. Rozvodnice je umístěna pod stropem (600x400x200mm). Rozsah rozvodů STA kabely : 13xKH21DIG (3NP), 8xKH21DIG (2NP) 3xKH21DIG (1NP) 5xKH21DIG DO R-STA (ZE STŘECHY) Všechny kabely ukončeny na rozbočovači / zesilovači SPAUM. Anténní soustava umístěná na střeše je umístěna na pozinkovaném ocelovém stožáru, společném pro UHF, VKV vysílání, SAT parabolu a případně WIFI anténu pro napojení na veřejnou síť, viz datové rozvody. K pozici R-STA, kde budou všechny koaxiální kabely ukončeny, bude připraveno napájení 230V z rozváděče silnoproudu Rx. 6.7 Systém sledování kritických bodů V provozu výdeje pokrmů bude zaveden systém stanovení, kontroly a evidence kritických bodů (HACCP) v souladu s nařízením Evropského parlamentu a rady (ES) č. 852/2004. Jedná se o počet bodů, častost jejich sledování, metodika odečtu apod. Systém HACCP dále zahrnuje soubor opatření, zajišťující technologické a hospodářské podmínky pro uskutečňování a plnění hygienických a protiepidemiologických požadavků, vyplývajících z příslušných zákonů a vyhlášek a hygienických požadavků na pracovní prostředí vydaných Ministerstvem zdravotnictví ČR a Evropskými institucemi. HACCP Připojení technologie -Varná technologie-konvektomat -Mycí stroj -Chladící technologie Počet ks: 1 7. Elektromagnetická kompatibilita: Připojovaná elektrická zařízení se předpokládají kompatibilní. V případě zařízení s elektronickými napájecími zdroji je předpokládáno, že tato zařízení splňují požadavky - ČSN /EN / Elektromagnetická kompatibilita - Průmyslové prostředí-1/96 a bude k nim dodán protokol o shodě. List 10 z počtu 11

11 8. Popis projektované instalace Kabelové rozvody a kabelové trasy budou provedeny ve všech prostorech objektu s ohledem na vnější vlivy, stanovené dle ČSN a a s ohledem na vliv atmosférické elektřiny dle ČSN EN Elektroinstalace je navržena v souladu s čl ČSN a 21 odst. 7 vyhlášky č. 268/2009 o obecných požadavcích na výstavbu. Dále elektroinstalace musí a bude splňovat požadavky uvedené v ČSN :2009 požární bezpečnost staveb kabelové rozvody (bude prokázáno v průběhu kolaudační prohlídky. Ochranné pospojování kovových částí budou provedeno vodičem CY 2,5 (4) zeleno/žlutým. 9. Bezpečnost práce při provádění stavby Podle stavebního zákona v platném znění patří, podle 46a, vedení stavby do vybraných činností ve výstavbě. Realizaci musí provádět osoby autorizované podle zákona 360/92 sb., které zaručují nejen odborné vedení stavby, ale také bezpečnost pří činnostech spojených s prováděním díla. Vlastní provádění stavby bude ošetřeno smluvními vztahy přihlédnutím k nařízení vlády 591/2006Sb. o bezpečnosti práce a technických zařízení při stavebních pracích a paragrafům 4,7,8. Účastníci stavebních prací jsou povinni dodržovat ustanovení právních předpisů, vztahujících se k zajištění bezpečnosti práce. Při souběhu stavebních prací dvou a více dodavatelů musí být před zahájením stavební činnosti druhého a dalších dodavatelů stanovena koordinace stavební činnosti zajištění bezpečnosti práce a požární ochrany.vzájemné vztahy, závazky a povinnosti v oblasti bezpečnosti práce musí být mezi účastníky výstavby dohodnuty předem a musí být obsaženy v zápise o odevzdání a převzetí staveniště, pokud nejsou jinak smluvně řešeny. List 11 z počtu 11
