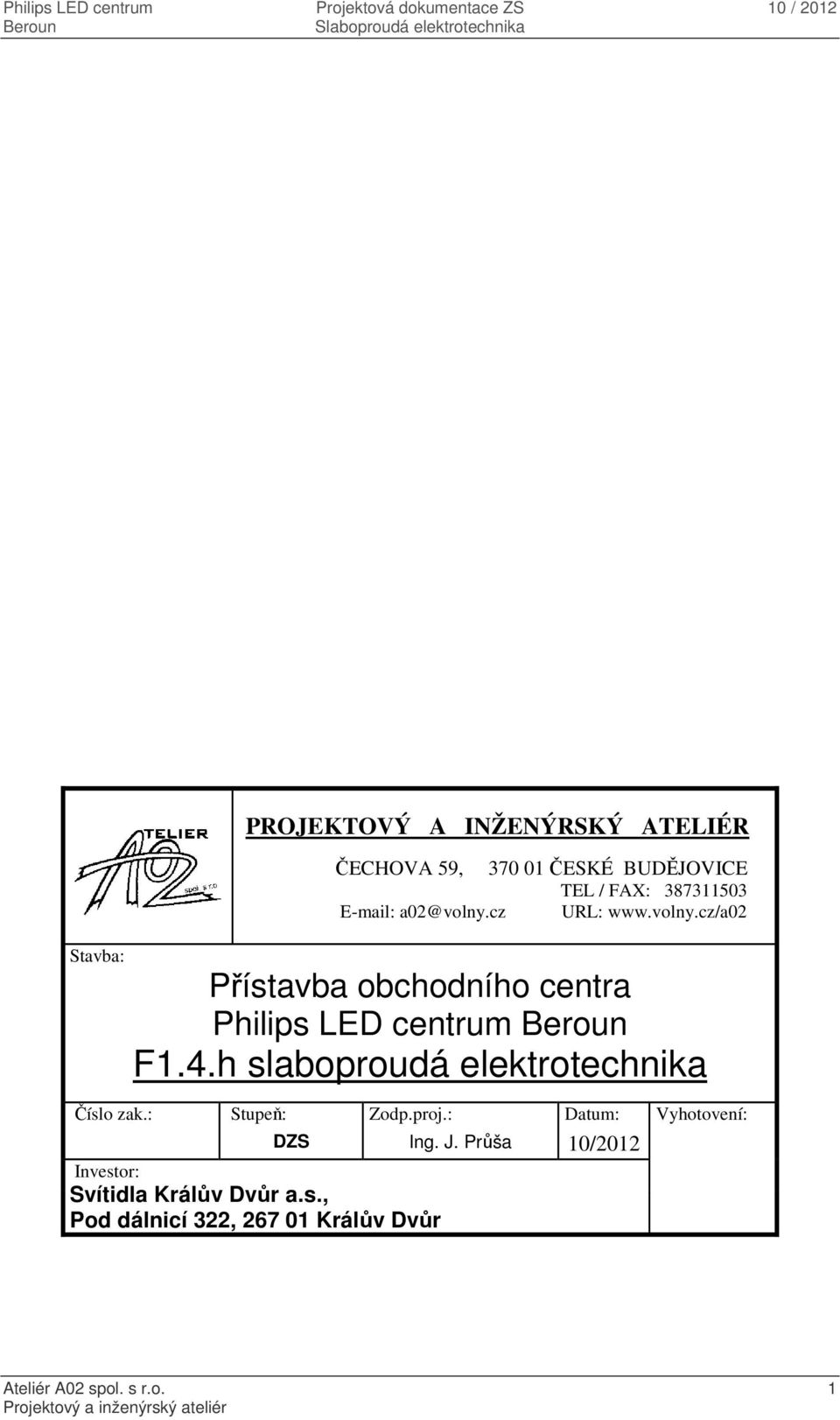

1 Stavba: PROJEKTOVÝ A INŽENÝRSKÝ ATELIÉR ČECHOVA 59, ČESKÉ BUDĚJOVICE TEL / FAX: a02@volny.cz URL: Přístavba obchodního centra Philips LED centrum F1.4.h slaboproudá elektrotechnika Číslo zak.: Stupeň: Zodp.proj.: Datum: Vyhotovení: DZS Ing. J. Průša 10/2012 Investor: Svítidla Králův Dvůr a.s., Pod dálnicí 322, Králův Dvůr Ateliér A02 spol. s r.o. 1

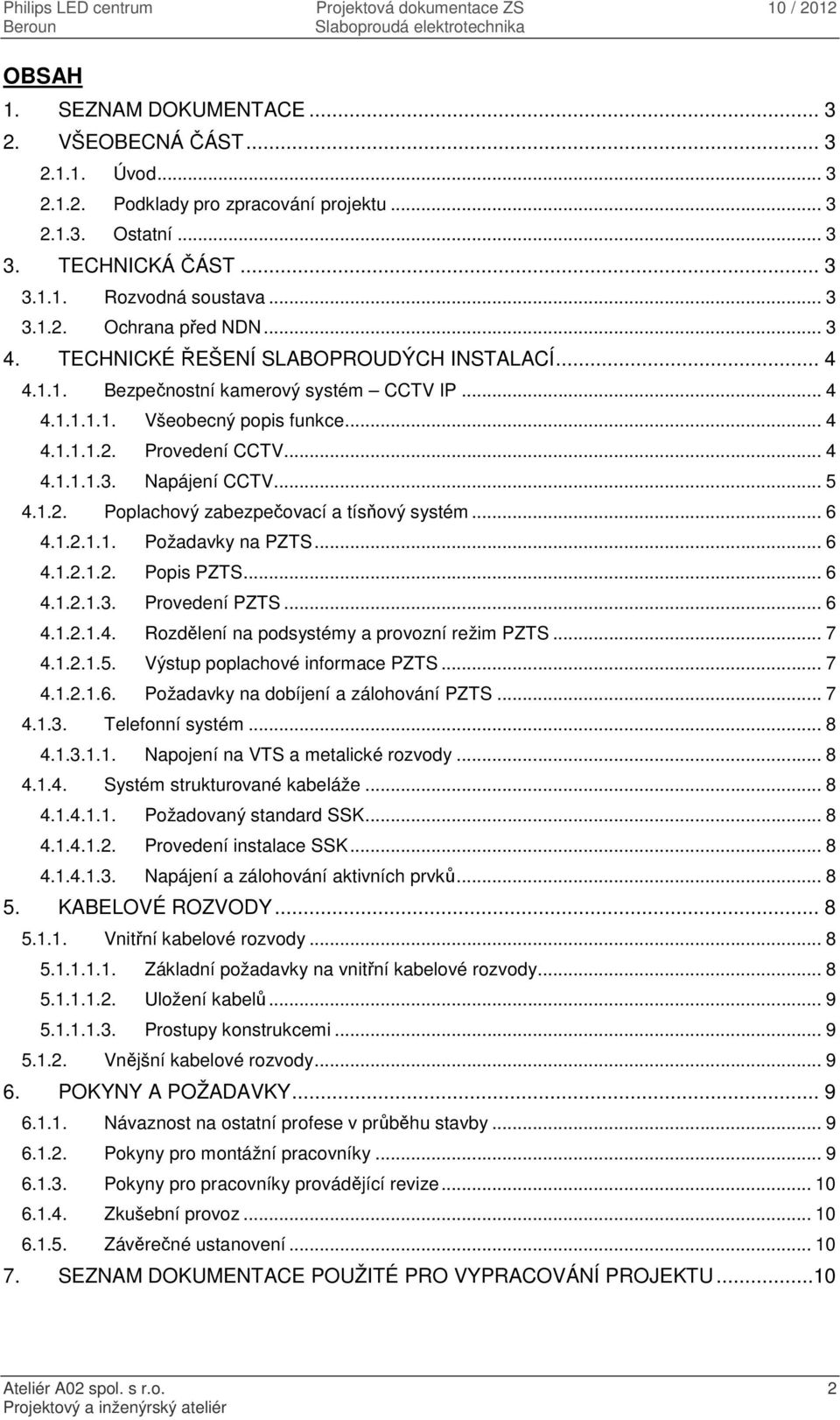

2 OBSAH 1. SEZNAM DOKUMENTACE VŠEOBECNÁ ČÁST Úvod Podklady pro zpracování projektu Ostatní TECHNICKÁ ČÁST Rozvodná soustava Ochrana před NDN TECHNICKÉ ŘEŠENÍ SLABOPROUDÝCH INSTALACÍ Bezpečnostní kamerový systém CCTV IP Všeobecný popis funkce Provedení CCTV Napájení CCTV Poplachový zabezpečovací a tísňový systém Požadavky na PZTS Popis PZTS Provedení PZTS Rozdělení na podsystémy a provozní režim PZTS Výstup poplachové informace PZTS Požadavky na dobíjení a zálohování PZTS Telefonní systém Napojení na VTS a metalické rozvody Systém strukturované kabeláže Požadovaný standard SSK Provedení instalace SSK Napájení a zálohování aktivních prvků KABELOVÉ ROZVODY Vnitřní kabelové rozvody Základní požadavky na vnitřní kabelové rozvody Uložení kabelů Prostupy konstrukcemi Vnějšní kabelové rozvody POKYNY A POŽADAVKY Návaznost na ostatní profese v průběhu stavby Pokyny pro montážní pracovníky Pokyny pro pracovníky provádějící revize Zkušební provoz Závěrečné ustanovení SEZNAM DOKUMENTACE POUŽITÉ PRO VYPRACOVÁNÍ PROJEKTU...10 Ateliér A02 spol. s r.o. 2

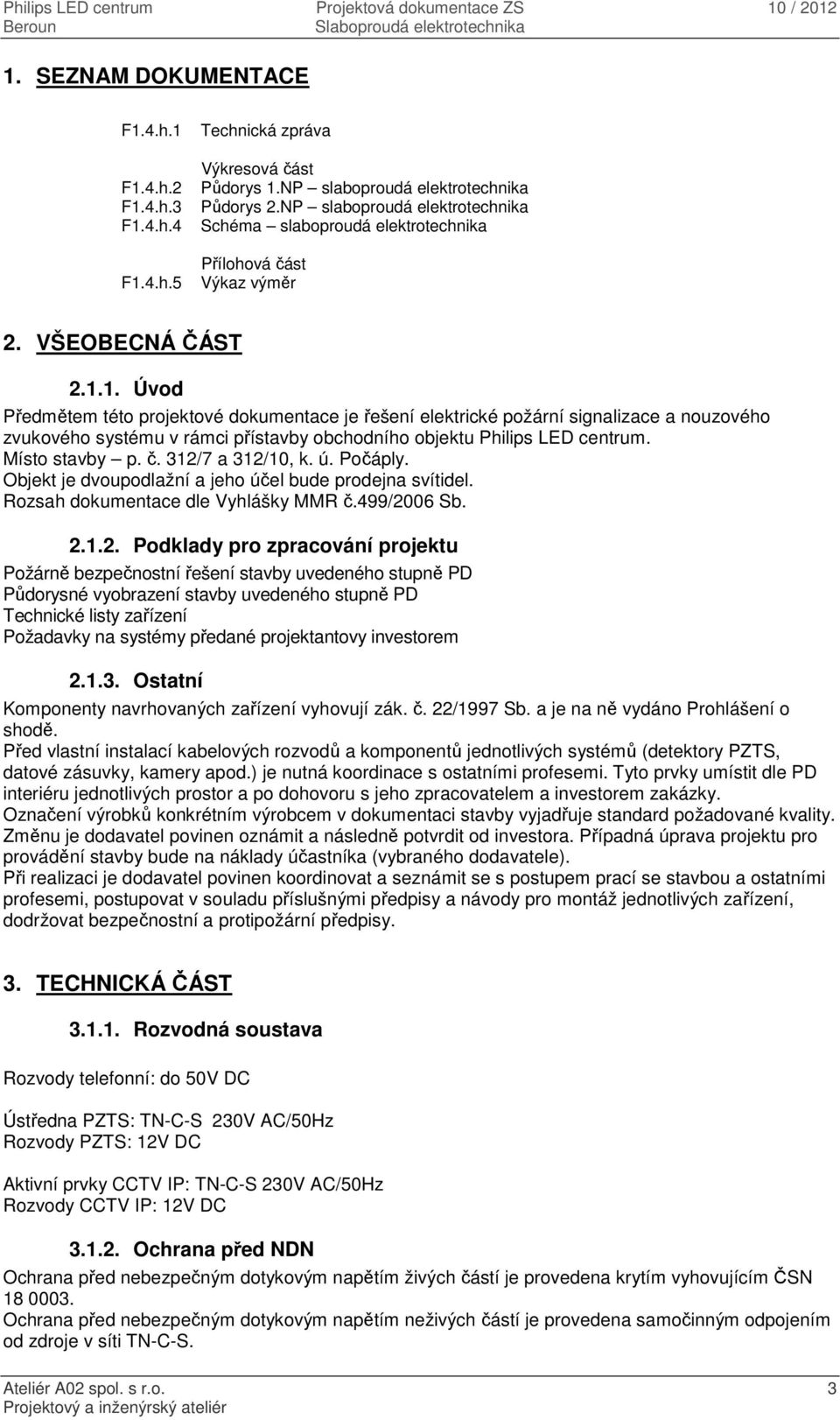

3 1. SEZNAM DOKUMENTACE F1.4.h.1 F1.4.h.2 F1.4.h.3 F1.4.h.4 F1.4.h.5 Technická zpráva Výkresová část Půdorys 1.NP slaboproudá elektrotechnika Půdorys 2.NP slaboproudá elektrotechnika Schéma slaboproudá elektrotechnika Přílohová část Výkaz výměr 2. VŠEOBECNÁ ČÁST Úvod Předmětem této projektové dokumentace je řešení elektrické požární signalizace a nouzového zvukového systému v rámci přístavby obchodního objektu Philips LED centrum. Místo stavby p. č. 312/7 a 312/10, k. ú. Počáply. Objekt je dvoupodlažní a jeho účel bude prodejna svítidel. Rozsah dokumentace dle Vyhlášky MMR č.499/2006 Sb Podklady pro zpracování projektu Požárně bezpečnostní řešení stavby uvedeného stupně PD Půdorysné vyobrazení stavby uvedeného stupně PD Technické listy zařízení Požadavky na systémy předané projektantovy investorem Ostatní Komponenty navrhovaných zařízení vyhovují zák. č. 22/1997 Sb. a je na ně vydáno Prohlášení o shodě. Před vlastní instalací kabelových rozvodů a komponentů jednotlivých systémů (detektory PZTS, datové zásuvky, kamery apod.) je nutná koordinace s ostatními profesemi. Tyto prvky umístit dle PD interiéru jednotlivých prostor a po dohovoru s jeho zpracovatelem a investorem zakázky. Označení výrobků konkrétním výrobcem v dokumentaci stavby vyjadřuje standard požadované kvality. Změnu je dodavatel povinen oznámit a následně potvrdit od investora. Případná úprava projektu pro provádění stavby bude na náklady účastníka (vybraného dodavatele). Při realizaci je dodavatel povinen koordinovat a seznámit se s postupem prací se stavbou a ostatními profesemi, postupovat v souladu příslušnými předpisy a návody pro montáž jednotlivých zařízení, dodržovat bezpečnostní a protipožární předpisy. 3. TECHNICKÁ ČÁST Rozvodná soustava Rozvody telefonní: do 50V DC Ústředna PZTS: TN-C-S 230V AC/50Hz Rozvody PZTS: 12V DC Aktivní prvky CCTV IP: TN-C-S 230V AC/50Hz Rozvody CCTV IP: 12V DC Ochrana před NDN Ochrana před nebezpečným dotykovým napětím živých částí je provedena krytím vyhovujícím ČSN Ochrana před nebezpečným dotykovým napětím neživých částí je provedena samočinným odpojením od zdroje v síti TN-C-S. Ateliér A02 spol. s r.o. 3

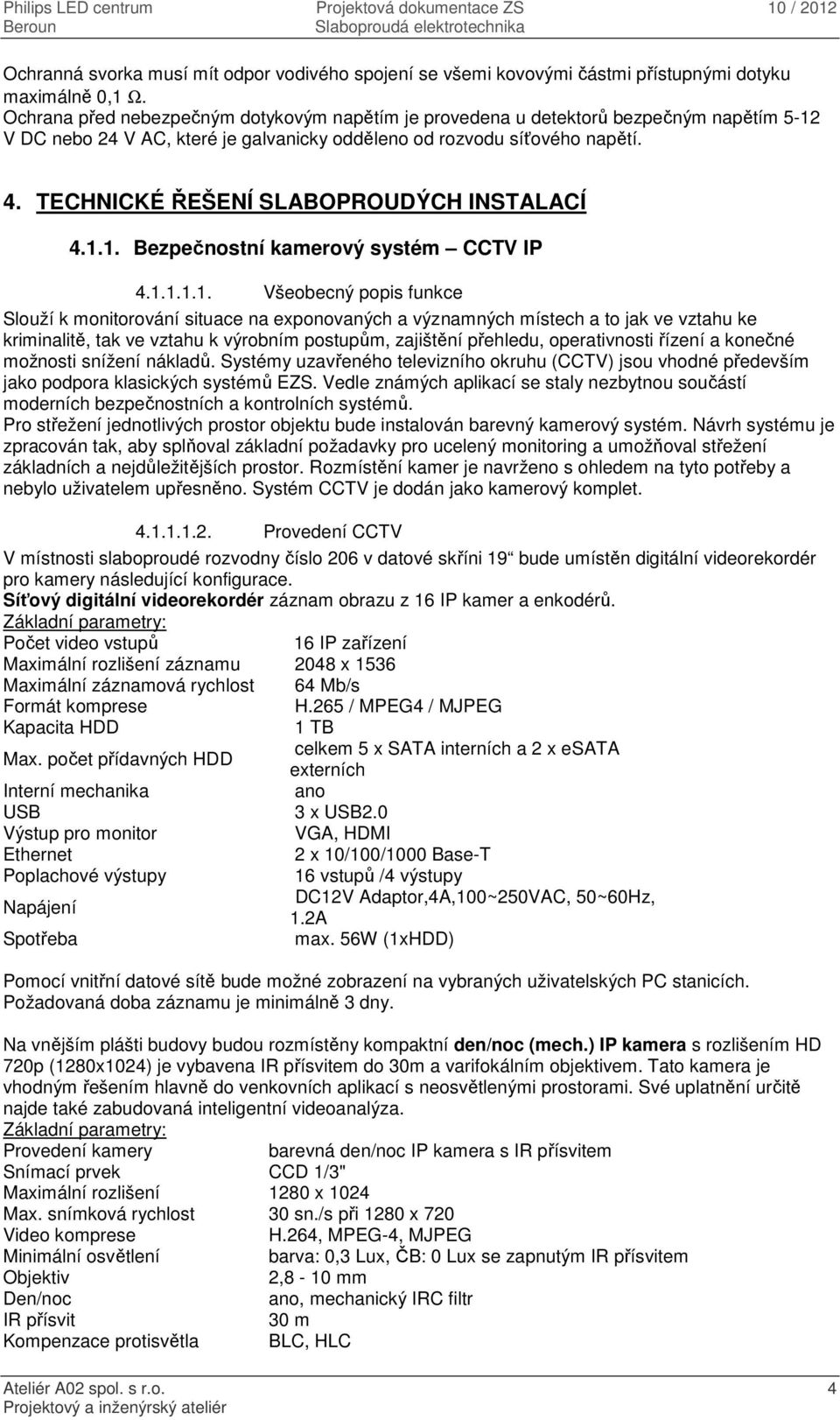

4 Ochranná svorka musí mít odpor vodivého spojení se všemi kovovými částmi přístupnými dotyku maximálně 0,1 Ω. Ochrana před nebezpečným dotykovým napětím je provedena u detektorů bezpečným napětím 5-12 V DC nebo 24 V AC, které je galvanicky odděleno od rozvodu síťového napětí. 4. TECHNICKÉ ŘEŠENÍ SLABOPROUDÝCH INSTALACÍ Bezpečnostní kamerový systém CCTV IP Všeobecný popis funkce Slouží k monitorování situace na exponovaných a významných místech a to jak ve vztahu ke kriminalitě, tak ve vztahu k výrobním postupům, zajištění přehledu, operativnosti řízení a konečné možnosti snížení nákladů. Systémy uzavřeného televizního okruhu (CCTV) jsou vhodné především jako podpora klasických systémů EZS. Vedle známých aplikací se staly nezbytnou součástí moderních bezpečnostních a kontrolních systémů. Pro střežení jednotlivých prostor objektu bude instalován barevný kamerový systém. Návrh systému je zpracován tak, aby splňoval základní požadavky pro ucelený monitoring a umožňoval střežení základních a nejdůležitějších prostor. Rozmístění kamer je navrženo s ohledem na tyto potřeby a nebylo uživatelem upřesněno. Systém CCTV je dodán jako kamerový komplet Provedení CCTV V místnosti slaboproudé rozvodny číslo 206 v datové skříni 19 bude umístěn digitální videorekordér pro kamery následující konfigurace. Síťový digitální videorekordér záznam obrazu z 16 IP kamer a enkodérů. Základní parametry: Počet video vstupů 16 IP zařízení Maximální rozlišení záznamu 2048 x 1536 Maximální záznamová rychlost 64 Mb/s Formát komprese H.265 / MPEG4 / MJPEG Kapacita HDD 1 TB Max. počet přídavných HDD celkem 5 x SATA interních a 2 x esata externích Interní mechanika ano USB 3 x USB2.0 Výstup pro monitor VGA, HDMI Ethernet 2 x 10/100/1000 Base-T Poplachové výstupy 16 vstupů /4 výstupy Napájení DC12V Adaptor,4A,100~250VAC, 50~60Hz, 1.2A Spotřeba max. 56W (1xHDD) Pomocí vnitřní datové sítě bude možné zobrazení na vybraných uživatelských PC stanicích. Požadovaná doba záznamu je minimálně 3 dny. Na vnějším plášti budovy budou rozmístěny kompaktní den/noc (mech.) IP kamera s rozlišením HD 720p (1280x1024) je vybavena IR přísvitem do 30m a varifokálním objektivem. Tato kamera je vhodným řešením hlavně do venkovních aplikací s neosvětlenými prostorami. Své uplatnění určitě najde také zabudovaná inteligentní videoanalýza. Základní parametry: Provedení kamery barevná den/noc IP kamera s IR přísvitem Snímací prvek CCD 1/3" Maximální rozlišení 1280 x 1024 Max. snímková rychlost 30 sn./s při 1280 x 720 Video komprese H.264, MPEG-4, MJPEG Minimální osvětlení barva: 0,3 Lux, ČB: 0 Lux se zapnutým IR přísvitem Objektiv 2,8-10 mm Den/noc ano, mechanický IRC filtr IR přísvit 30 m Kompenzace protisvětla BLC, HLC Ateliér A02 spol. s r.o. 4

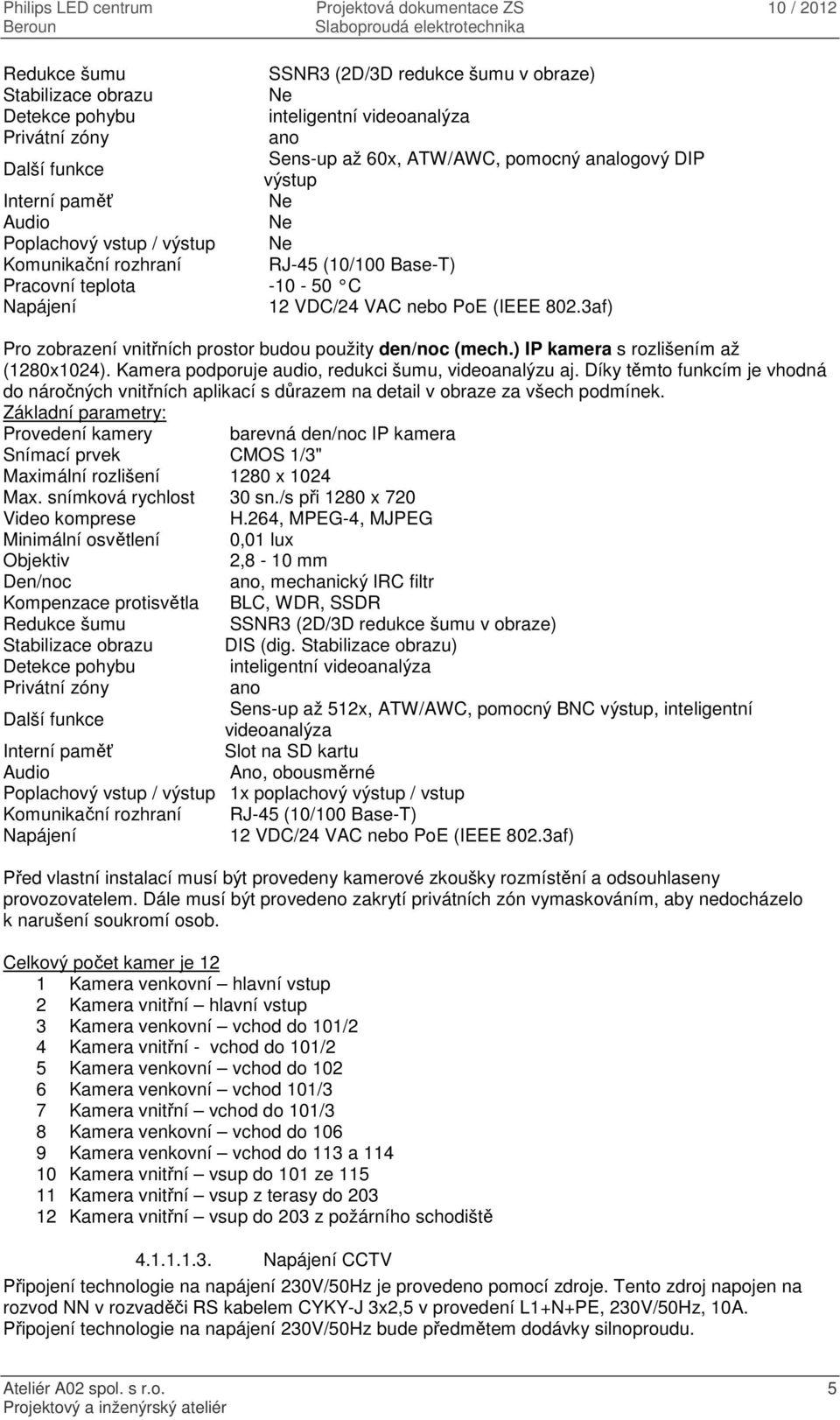

5 Redukce šumu Stabilizace obrazu Detekce pohybu Privátní zóny Další funkce SSNR3 (2D/3D redukce šumu v obraze) Ne inteligentní videoanalýza ano Sens-up až 60x, ATW/AWC, pomocný analogový DIP výstup Ne Ne Ne RJ-45 (10/100 Base-T) Interní paměť Audio Poplachový vstup / výstup Komunikační rozhraní Pracovní teplota C Napájení 12 VDC/24 VAC nebo PoE (IEEE 802.3af) Pro zobrazení vnitřních prostor budou použity den/noc (mech.) IP kamera s rozlišením až (1280x1024). Kamera podporuje audio, redukci šumu, videoanalýzu aj. Díky těmto funkcím je vhodná do náročných vnitřních aplikací s důrazem na detail v obraze za všech podmínek. Základní parametry: Provedení kamery barevná den/noc IP kamera Snímací prvek CMOS 1/3" Maximální rozlišení 1280 x 1024 Max. snímková rychlost 30 sn./s při 1280 x 720 Video komprese H.264, MPEG-4, MJPEG Minimální osvětlení 0,01 lux Objektiv 2,8-10 mm Den/noc ano, mechanický IRC filtr Kompenzace protisvětla BLC, WDR, SSDR Redukce šumu SSNR3 (2D/3D redukce šumu v obraze) Stabilizace obrazu DIS (dig. Stabilizace obrazu) Detekce pohybu inteligentní videoanalýza Privátní zóny ano Další funkce Sens-up až 512x, ATW/AWC, pomocný BNC výstup, inteligentní videoanalýza Interní paměť Slot na SD kartu Audio Ano, obousměrné Poplachový vstup / výstup 1x poplachový výstup / vstup Komunikační rozhraní RJ-45 (10/100 Base-T) Napájení 12 VDC/24 VAC nebo PoE (IEEE 802.3af) Před vlastní instalací musí být provedeny kamerové zkoušky rozmístění a odsouhlaseny provozovatelem. Dále musí být provedeno zakrytí privátních zón vymaskováním, aby nedocházelo k narušení soukromí osob. Celkový počet kamer je 12 1 Kamera venkovní hlavní vstup 2 Kamera vnitřní hlavní vstup 3 Kamera venkovní vchod do 101/2 4 Kamera vnitřní - vchod do 101/2 5 Kamera venkovní vchod do Kamera venkovní vchod 101/3 7 Kamera vnitřní vchod do 101/3 8 Kamera venkovní vchod do Kamera venkovní vchod do 113 a Kamera vnitřní vsup do 101 ze Kamera vnitřní vsup z terasy do Kamera vnitřní vsup do 203 z požárního schodiště Napájení CCTV Připojení technologie na napájení 230V/50Hz je provedeno pomocí zdroje. Tento zdroj napojen na rozvod NN v rozvaděči RS kabelem CYKY-J 3x2,5 v provedení L1+N+PE, 230V/50Hz, 10A. Připojení technologie na napájení 230V/50Hz bude předmětem dodávky silnoproudu. Ateliér A02 spol. s r.o. 5

6 Požadavek na zálohování nebyl provozovatelem upřesněn. Jednotlivé kamery lze napájet ze zdroje pro prvky CCTV nebo využít napájení PoE z aktivního prvku ethernet sítě Poplachový zabezpečovací a tísňový systém Požadavky na PZTS Návrh je řešen podle pravidel v souladu s normou TNI /2012 Poplachové systémy - Poplachové zabezpečovací a tísňové systémy - Část 1: Návrh systému PZTS - Komentář k ČSN CLC/TS :2011. Na veškeré použité prvky v PZTS musí být platné certifikační osvědčení vydané státem schválenými akreditovanými zkušebnami prostředků dle platných norem. Při řešení byl brán zřetel na stavební dispozici objektu a požadavky uživatele, při současném zohlednění požadavků souhrnu norem ČSN EN pro poplachové zabezpečovací a tísňové systémy. Poplachový zabezpečovací a tísňový systém musí splňovat požadavky pro objekty s odpovídajícím stupněm zabezpečení nízká až střední rizika. Hledisko stupně rizikovosti chráněného objektu: 2 Možná rizika pravděpodobnosti vzniku nebezpečné události výjimečné, následky škod nepatrné. Hledisko stupně zabezpečení chráněného objektu: 2 Nízké až střední (2) předpoklad, že narušitel má určité znalosti a použití základních nástrojů a přístrojů Popis PZTS Pro bezpečnostní zabezpečovací a tísňový systém objektu je navržena sběrnicová ústředna PZTS v kovovém krytu s prostorem pro záložní akumulátor 12V/17Ah, odnímatelné víko, včetně zdroje a transformátoru, vestavěného digitálního komunikátoru a modulu pro komunikaci přes RS-232 s počítačem, 8 zón na základní desce (max. 40), 6 PGM výstupů, 4 podsystémy, 60 uživatelů, paměť 256 událostí Provedení PZTS Skříň ústředny PZTS bude umístěna v místnosti číslo 206 pro slaboproudou elektrotechniku. Součástí centrály je napájecí trafo 230V/50Hz. Do této skříně budou připevněny tyto komponenty - základní deska ústředny PZTS, napájecí trafo, 1x záložní akumulátor, 1y koncentrátor 8 zón, propojovací kabeláž. Nad tuto skříň bude umístěn systémový GSM komunikátor. Ústředna PZTS bude uživatelem obsluhována ovládací a programovací klávesnicí s LCD displejem umístěné v zádveří vstupu do chodby 106. Smyčky detektorů budou připojeny na vstupy základní desky (8 zón) a na vstupy koncentrátoru se 8mi (16) zónami v plechovém krytu se sabotážním kontaktem. Systém je navržen tak, že v rozsahu dle požadavku objednatele bude zajišťovat následující zabezpečení: Obvodová a prostorová ochrana PIR detektor, dvojitý pyrosenzor, digitální zpracováni signálu, nastavitelný čítač pulzů, inteligentní teplotní kompenzace. Napájení: 12V 15mA, dosah 15m/90, včetně kloubového držáku na zeď nebo strop. Plášťová ochrana Na vstupní dveře čtyř drátový plastový závrtný magnetický kontakt se sabotážní smyčkou, rozměry 54x13x13 mm, pracovní mezera max. 25 mm, barva dle typu dveří, typ NC, délka přívodního kabelu 3m. Detekce prostředí Nebyla uživatelem požadována. Ateliér A02 spol. s r.o. 6

7 Objektová ochrana Nebyla uživatelem požadována. Výška jednotlivých prvků Pohybové detektory nástěnné jsou umístěny ve výši 220 až 240cm od vrchní skladby podlahy. Klávesnice bude ve výšce 140cm od podlahy. Magnetické spínače se umístí na horní části zárubně vstupních dveří vždy na protilehlé straně od pantů. Propojovací krabice pro magnetické spínače nade dveřmi, ke kterým je prvek vázán. Zvuková a světelná signalizace bude v nástěnném provedení ve výšce 300cm od země. Rozvody k čidlům budou v plastových ohebných trubkách pod omítkou a v prostoru stropní nebo podlahové konstrukce ve společné kabelové trase. Budou přivedeny do požadovaného místa a výšky. Celkové počty, typy a umístění jednotlivých prvků jsou patrny v grafickém vyobrazení PD Rozdělení na podsystémy a provozní režim PZTS Objekt bude rozdělen do podsystémů po dohodě s provozovatelem objektu. Systém PZTS bude provozován v těchto režimech: 1) režim DEN- pracovní doba Všechna čidla prostorové a plášťové ochrany jsou zablokována. Ve střežení zůstávají všechny detektory ve chráněných oblastech, detektory a smyčky jako 24 hodinové a ochrana prvků systému PZTS včetně kabelového vedení. 2) režim DEN mimo pracovní dobu Ve střežení prvky a podsystémy dle výběru provozovatele. Ve střežení zůstávají všechny detektory ve chráněných oblastech, detektory a smyčky jako 24 hodinové a ochrana prvků PZTS včetně kabelového vedení. 3) režim NOC - zastřeženo Veškeré detektory PZTS v objektu ve střežení. Všechna čidla prostorové a plášťové ochrany jsou ve střežení a zároveň funkční detektory a smyčky jako 24 hodinové a ochrana prvků PZTS včetně kabelového vedení. 4) nepřetržité střežení DETEKCE PROSTĚDÍ Detektory kouře a teplot, detektory úniku CO2, detektory zaplavení a vlhkosti ve střežení. Ochrana prvků PZTS včetně kabelového vedení. Programem ústředny lze pomocí ovládací klávesnice překlenout dílčí celky nebo jednotlivé prvky systému Výstup poplachové informace PZTS Akustická a optická signalizace bude na klávesnicích systému a na vnitřní siréně umístěné v ploše objektu. Pro přenos poplachových stavů bude v základu doplněna ústředna PZTS o GSM komunikátor se zasíláním SMS zpráv na vybraná telefonní čísla dle uživatele a dále na vybraný pult centrální ochrany Požadavky na dobíjení a zálohování PZTS Typ napájecího zdroje: A Základní napájecí zdroj a náhradní napájecí zdroj dobíjený PZTS. Napájení náhradním napájecím zdrojem: bez přenosu na PCO stupeň 1 minimálně 12 hodin. Náhradní napájecí zdroj - doba dobíjení: PZTS, které mají napájecí zdroj typu A, musí být náhradní napájecí zdroj dobit na 80 % své maximální kapacity, za dobu 72 hodin. Pro případ výpadku sítě bude ústředna vybavena záložním bezúdržbovým akumulátorem 12V / 17Ah, který zajistí funkci systému po požadovanou dobu minimálně 12 hodin. Připojení technologie na napájení 230V bude kabelem CYKY 3x1,5 v rozvaděči NN se samostatným jištěním na 1 fázový jistič B6A + ZŽ vodič. Ateliér A02 spol. s r.o. 7

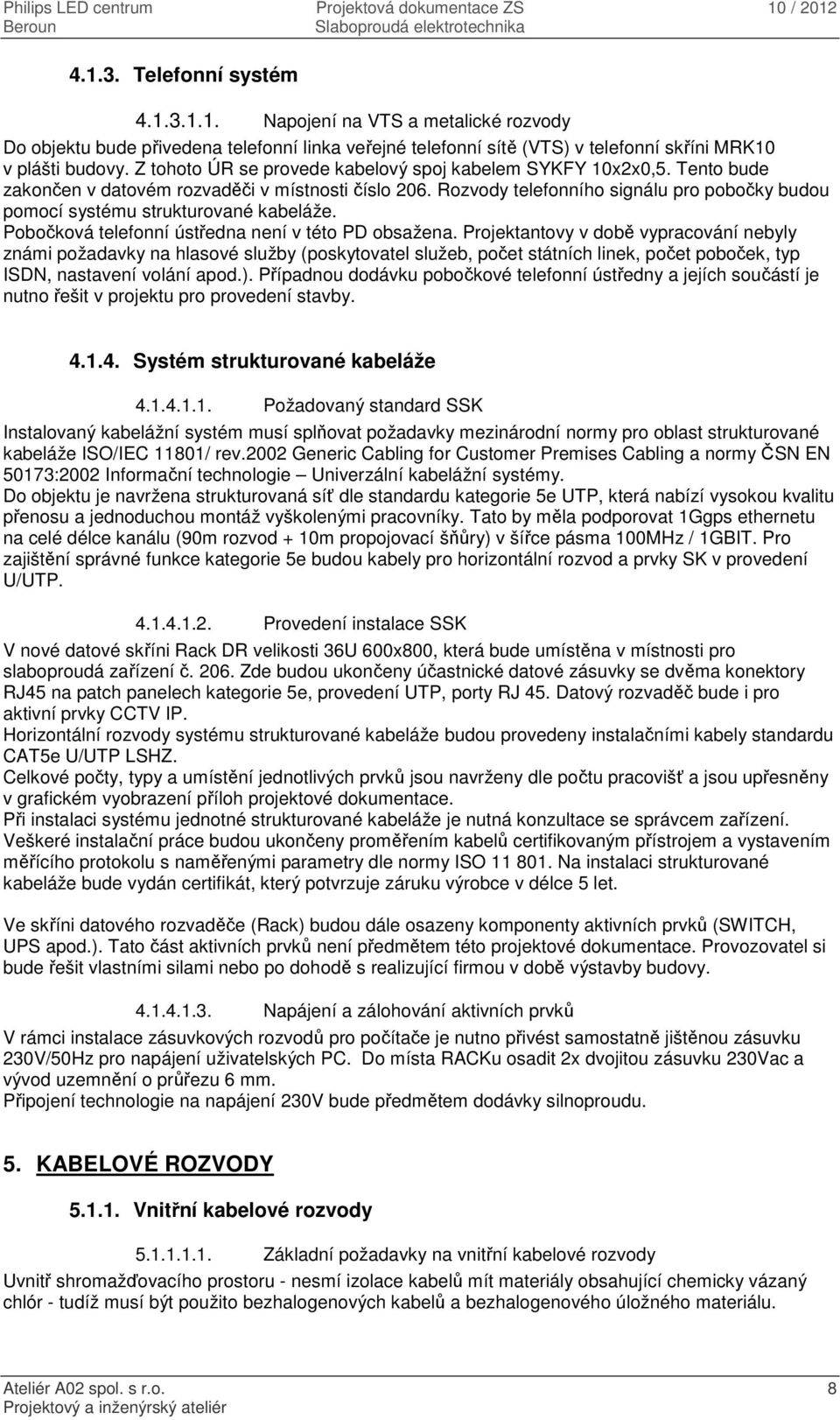

8 Telefonní systém Napojení na VTS a metalické rozvody Do objektu bude přivedena telefonní linka veřejné telefonní sítě (VTS) v telefonní skříni MRK10 v plášti budovy. Z tohoto ÚR se provede kabelový spoj kabelem SYKFY 10x2x0,5. Tento bude zakončen v datovém rozvaděči v místnosti číslo 206. Rozvody telefonního signálu pro pobočky budou pomocí systému strukturované kabeláže. Pobočková telefonní ústředna není v této PD obsažena. Projektantovy v době vypracování nebyly známi požadavky na hlasové služby (poskytovatel služeb, počet státních linek, počet poboček, typ ISDN, nastavení volání apod.). Případnou dodávku pobočkové telefonní ústředny a jejích součástí je nutno řešit v projektu pro provedení stavby Systém strukturované kabeláže Požadovaný standard SSK Instalovaný kabelážní systém musí splňovat požadavky mezinárodní normy pro oblast strukturované kabeláže ISO/IEC 11801/ rev.2002 Generic Cabling for Customer Premises Cabling a normy ČSN EN 50173:2002 Informační technologie Univerzální kabelážní systémy. Do objektu je navržena strukturovaná síť dle standardu kategorie 5e UTP, která nabízí vysokou kvalitu přenosu a jednoduchou montáž vyškolenými pracovníky. Tato by měla podporovat 1Ggps ethernetu na celé délce kanálu (90m rozvod + 10m propojovací šňůry) v šířce pásma 100MHz / 1GBIT. Pro zajištění správné funkce kategorie 5e budou kabely pro horizontální rozvod a prvky SK v provedení U/UTP Provedení instalace SSK V nové datové skříni Rack DR velikosti 36U 600x800, která bude umístěna v místnosti pro slaboproudá zařízení č Zde budou ukončeny účastnické datové zásuvky se dvěma konektory RJ45 na patch panelech kategorie 5e, provedení UTP, porty RJ 45. Datový rozvaděč bude i pro aktivní prvky CCTV IP. Horizontální rozvody systému strukturované kabeláže budou provedeny instalačními kabely standardu CAT5e U/UTP LSHZ. Celkové počty, typy a umístění jednotlivých prvků jsou navrženy dle počtu pracovišť a jsou upřesněny v grafickém vyobrazení příloh projektové dokumentace. Při instalaci systému jednotné strukturované kabeláže je nutná konzultace se správcem zařízení. Veškeré instalační práce budou ukončeny proměřením kabelů certifikovaným přístrojem a vystavením měřícího protokolu s naměřenými parametry dle normy ISO Na instalaci strukturované kabeláže bude vydán certifikát, který potvrzuje záruku výrobce v délce 5 let. Ve skříni datového rozvaděče (Rack) budou dále osazeny komponenty aktivních prvků (SWITCH, UPS apod.). Tato část aktivních prvků není předmětem této projektové dokumentace. Provozovatel si bude řešit vlastními silami nebo po dohodě s realizující firmou v době výstavby budovy Napájení a zálohování aktivních prvků V rámci instalace zásuvkových rozvodů pro počítače je nutno přivést samostatně jištěnou zásuvku 230V/50Hz pro napájení uživatelských PC. Do místa RACKu osadit 2x dvojitou zásuvku 230Vac a vývod uzemnění o průřezu 6 mm. Připojení technologie na napájení 230V bude předmětem dodávky silnoproudu. 5. KABELOVÉ ROZVODY Vnitřní kabelové rozvody Základní požadavky na vnitřní kabelové rozvody Uvnitř shromažďovacího prostoru - nesmí izolace kabelů mít materiály obsahující chemicky vázaný chlór - tudíž musí být použito bezhalogenových kabelů a bezhalogenového úložného materiálu. Ateliér A02 spol. s r.o. 8

9 V místech kde musí být zajištěn přístup z důvodů opravy či rozšíření systémů slaboproudých instalací (přístup k hlásičům, I/O prvkům, svorkám) je nutno ve stropech instalovat otvory, které by tento přístup umožnily, nebo tyto prvky umístit pod jejich úroveň. Při instalaci kabeláže musí být dle ČSN dodrženy minimální vzdálenosti při souběhu se silovými i sdělovacími kabely. 1) při souběhu do 5m se silovým rozvodem -min. vzdálenost 6cm 2) při souběhu nad 5m se silovým rozvodem - min. vzdálenost 20cm 3) při křížení se silovým rozvodem - min. vzdálenost 3cm Uložení kabelů Kabelové rozvody budou uloženy dle norem. K jednotlivým technologiím budou vedeny v trubkách PVC v ohebném provedení skrytá montáž v monolitickém betonu nebo v konstrukci splňující požadavek na zachování funkce při požáru. Hlavní kabelová trasa pro datové zásuvky bude provedena v plechovém podlahovém kanále s protahovacími a podlahovými krabicemi včetně příslušenství k montáži. V prostorech technologií budov budou rozvody pro slaboproudé instalace vedeny v plastových elektroinstalačních žlabech, pevných plastových trubkách nebo plechovém žlabu Prostupy konstrukcemi Otvory pro prostupy kabelů do malého průměru (50mm) budou vrtány na stavbě, nejsou zakreslovány. Veškeré prostupy mezi požárními úseky budou utěsněny materiálem s požární odolností dané konstrukce dle PBŘS Vnějšní kabelové rozvody Pro slaboproudou elektroinstalaci není požadavek vnějších kabelových tras. Napojení na veřejnou komunikační síť je v dodávce firmy Telefonica O2 včetně rozvodné skříně ÚR na fasádě objektu. 6. POKYNY A POŽADAVKY Návaznost na ostatní profese v průběhu stavby Stavební část - Koordinace přesného umístění prvků slaboproudých instalací s interiérem - Koordinace při realizaci vnitřního ozvučení - Koordinace při montáži datových zásuvek Silnoproud Silnoproudá elektroinstalace - zajišťuje napájení jednotlivých zařízení ze sítě TN-S 230V/50 Hz. Požadavky na zálohování jsou uvedeny u jednotlivých systémů. Silnoproud zajistí zemnění datového rozvaděče Pokyny pro montážní pracovníky Instalaci zařízení a vedení je nutno provést podle norem ČSN , ČSN a předpisů na ně navazujících a dále dle platné projektové prováděcí dokumentace. Veškeré změny vzniklé během montáže oproti projektové dokumentaci musí být konzultovány s projektantem a řádně zaznamenány montážními pracovníky do pracovního paré DPS. Před montáží musí objednatel zajistit proškolení montážních pracovníků bezpečnostním technikem o bezpečnosti práce v objektu. Montážní pracovníci musí mít pověření k práci v objektu. Je nutno prověřit, zda byly objednatelem splněny požadavky zhotovitele. Ateliér A02 spol. s r.o. 9

10 Pokyny pro pracovníky provádějící revize Výchozí (pravidelná) revize obsahuje: a) elektrická bezpečnost dle ČSN b) funkčnost c) souhlasnost se schváleným projektem Zkušební provoz Po provedení výchozí revize podle ČSN a a souvisejících norem, předpisů. Před uvedením zařízení do trvalého provozu bude zařízení podrobeno čtrnáctidennímu zkušebnímu provozu. Během zkušebního provozu bude kontrolováno: provoz na síť - provoz na záložní zdroj - kontrola akumulátorů Závěrečné ustanovení Pravidelná kontrola, obsluha a údržba Při předávání zařízení provede dodavatel zaškolení obsluhy a předá návod na obsluhu zařízení. Záruční i pozáruční servis zajistí pověřená firma. Uživatel je povinen zajistit předepsané zkoušky a revize, v termínech daných ČSN. 7. SEZNAM DOKUMENTACE POUŽITÉ PRO VYPRACOVÁNÍ PROJEKTU - Zákon ČNR č.133/1985 Sb., o požární ochraně, ve znění pozdějších předpisů - Vyhláška č.50/1978 Sb., o odborné způsobilosti v elektrotechnice - Vyhláška č.246/2001 Sb., o stanovení podmínek požární bezpečnosti a výkonu státního požárního dozoru - Vyhláška č.499/2006 Sb., o dokumentaci staveb - Vyhláška č.23/2008 Sb., o technických podmínkách požární ochrany staveb - Vyhláška č.268/2009 Sb., o technických požadavcích na stavby - Vyhláška č.268/2011 Sb., kterou se mění vyhláška č. 23/2008 Sb. o technických podmínkách požární ochrany staveb - ČSN Elektrotechnické předpisy vnitřní elektrické rozvody a související ČSN - ČSN Ochrana před úrazem elektrickým proudem - ČSN Značení vodičů barvami nebo číslicemi - prováděcí ustanovení - ČSN Předpisy pro vnitřní rozvody sdělovacích vedení - ČSN Elektrická požární signalizace Projektování, montáž, užívání, provoz, kontrola, servis a údržba - ČSN EN Poplachové systémy Elektrické zabezpečovací systémy - ČSN Požární bezpečnost staveb. Nevýrobní objekty - ČSN Požární bezpečnost staveb. Výrobní objekty - ČSN Požární bezpečnost staveb. Společná ustanovení - ČSN Požární bezpečnost staveb. Kabelové rozvody - ČSN Požární bezpečnost staveb Stanovení podmínek pro navrhování elektrické požární signalizace v rámci požárně bezpečnostního řešení - Ostatní ČSN a předpisy - Požárně bezpečnostní řešení stavby uvedeného stupně PD - Půdorysné vyobrazení stavby uvedeného stupně PD - Technické listy zařízení - Požadavky na systémy investora V Českých Budějovicích 10/2012 Pavel Schánil Ateliér A02 spol. s r.o. 10
