4 Jméno: Alexej Galaktionov Název bakalářské práce: Konstrukce dřevěných stropů Abstrakt Cílem této práce je vytvoření přehledu součastných konstrukci mezipodlažních stropů používaných v dřevostavbách. Zde budou uvedeny jednotlivé typy konstrukcí s vyobrazením skladby v řezu a jejím popisem. U jednotlivého typu stropu budou uvedeny vlastnosti a možnost použití ve stavbě. Dále zde budou uvedené ceny jednotlivého druhu stropu vypočítané na m 2 plochy. Klíčová slova: povalový strop, trámový strop, kazetový strop, fošnový strop, tyčovité systémy, složené systémy, systémy z masivního dřeva, spřažené systémy ze dřeva a betonu. Name: Alexej Galaktionov Title of bachelor s work: Construction of wooden roof Abstrakt Objective of this work is creation view actual roof construction used in the wood constructions. It will be mentioned single construction with illustration composition in slash and its description. Near single type will be mentioned characteristics and possibility using under the course of construction. Further here will be introduced prices single type roof calculated on square meter Key words: wallow roof, timber ceiling, waffle floor, blank truss roof, vergiform systems, composite systems, systems from massive wood, crestfallen systems from wood and beton. 3

5 Obsah Úvod Cíl práce Literární přehled Povalové stropní systémy Trámové stropní systémy Jednoduchý trámový strop Trámový strop s přiznanými trámy záklopem a násypem Trámový strop s viditelnými trámy Trámový strop s rovným podhledem Kazetové stropní systémy Fošnové stropní systémy Fošnový strop se šikmými vzpěrami Strop ze sbíjených fošen Parsimon Stropní systémy z nosníku složeného průřezu Krabicové stropní systémy Stropní systémy z masivního dřeva Vrstvené masivní bloky Skládané masivní bloky Spřažené dřevobetonové stropní systémy Strop s příhradovými nosníky Cenová studie Povalový strop Trámové stropy Krabicové stropy Masivní stropy Diskuze Závěr Summray Použitá literatura a ostatní zdroje

6 Úvod Úlohou stropní konstrukce je rozdělení budovy po výšce. Svými nosnými prvky by měly přenášet převážně svislé zatíženi od vlastní tíhy konstrukce, nenosných příček, zařízení a osob, případně mimořádné zatížení. Od mezipatrových stropu se očekává dostatečná únosnost při malém průhybu, vysoká tuhost, nízké kmitavé vlastnosti, účinná zvuková a tepelná izolace. Konstrukce podlahy Nosná část stropu Podhledová konstrukce Obr.0 Skladba stropu (Kobl, 2008) Dřevěné stropy se podle konstrukce rozdělují na: klasické stropy povalové trámové kazetové fošnové součastné stropy fošnové z nosníku složeného průřezu krabicové z masivního dřeva dřevobetonové Jednotlivým druhům konstrukci budeme se věnovat v následujících kapitolách. 5

7 2 Cíl práce Cílem práce bude zpracovat přehled současných konstrukcí stropů používaných v dřevostavbách. V práci budou uvedeny jednotlivé konstrukce stropů s vyobrazením skladby v řezu a s jejím popisem. U jednotlivých konstrukcí budou uvedeny jejich vlastnosti a možnosti použití ve stavbě. Součástí práce bude přehled nejčastěji používaných stropních konstrukcí a vyčíslení nákladů na materiál na m 2 plochy. 6

8 3 Literární přehled 3. Povalové stropní systémy Obr.02 Povalový strop (Hájek, 2008) Jedná se o nejstarší známý typ stropu, který se používal už od středověku v budovách všech sociálních vrstev. Základní typ tohoto stropu se vždy skládá z nehraněných kuláčů o průměru nejméně 20 cm, které navzájem jsou spojené dřevěnými klíny, pérem nebo ocelovými skobami ve vzdálenosti,5 metrů. Řezivo se ukládá v podélné ose stavby a uprostřed se podepírá jedním hraněným trámem. Mezery mezi kuláčí se pak vycpávaly mechem s hliněnou mazaninou. Novější typy povalu jsou zpravidla hraněné ze tři stran, na šířce povalu takřka nezáleží protože mezi sebou jsou spojené spojovacími elementy, a proto se chovají jako souvislá deska. Potřebná tloušťka povalu se vypočítá z empirického vztahu: h = 2L + 6 kde h potřebná tloušťka povalu [cm], L rozpětí v [m] Běžné používané rozpětí je 4,5 m, výjimečně až 6 m. Mezi nevýhody tohoto typu stropu patří velká spotřeba kulatiny, a proto se používaly tam, kde byl dostatek levného řeziva. Další nevýhoda spočívá v tom, že povaly se ukládají do zdi po celé délce, čímž dochází ke značnému zeslabení nosné zdi. 7

9 Výhodou je technologická nenáročnost, a tak že se nejvíce využívaly ve vesnicích v hospodářských prostorech. I když se jedná o jeden z nejstarších typu stropu, pořád se ním můžeme setkat ve stavbách i v Čechách, například zejména v jižních Čechách, kde se jim říkalo (a dosud říká) "typlové" stropy. (Reinprecht, 2004) 3.2 Trámové stropní systémy Dřevěné trámové stropy jsou sestaveny z tyčovitých konstrukčních prvků (nosníků), které společně s plošnou nosnou vrstvou tvoří strop. Samotné nosníky jsou většinou z rostlého dřeva nebo lepeného lamelového dřeva. Tento tradiční způsob konstrukce se osvědčil a stále používá i v novostavbách. Mezi výhody patří: cenově výhodné možnost přizpůsobení pro různé velikosti zatížení a ochranných funkcí, jako jsou protipožární ochrana, zvuková izolace apod. nízká vlastní tíha velká variabilita ve skladbě a výběru materiálu Nevýhody: velká konstrukční výška rozměry rostlého dřeva jsou omezené (pro větší průřezy se musí použít lepené lamelové dřevo nebo jiné lepené masivní materiály) průřezy nosníků, jejichž výška je větší než 2,5 násobek šířky, se musí zajistit proti kroucení delší doba montáže (Kobl, 2008) 8

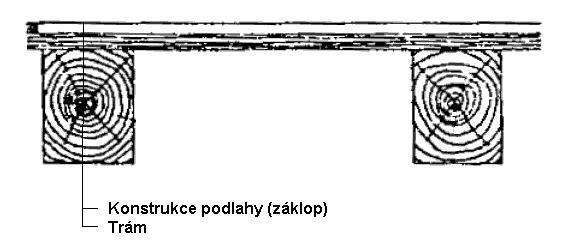

10 3.2. Jednoduchý trámový strop Obr.03 Jednoduchý trámový strop (Hájek, 2008) Tomuto typu stropu se často říká trámový strop s přiznanými trámy, jedná se o strop, kde trámy jsou ze spodní strany přímo viditelné a na horní straně se na ně nabíjejí přímo podlahová prkna o tloušťce 30 až 45 mm. Mohou být kladená na sraz, na polodrážku, nebo s mezerou. Z estetických důvodu spára mezi prkny ze spodní strany bývá zakryta lištou. Takový strop má pouze nosnou funkci, neplní žádnou protipožární funkci ani izolaci proti hluku. Proto se využívá v provozních budovách, skladech, nebo v terasových prostorách a balkónech vnitřních nebo venkovních. Mezi výhody patří rychlost a jednoduchost montáže, naopak největší nevýhoda je žádné uzpůsobení proti požární ochraně, díky čemu se řadí do skupiny stropu spalných nebo hořlavých. Taktéž tento typ stropu neplní ani žádnou zvukoizolační funkci. násypem Trámový strop s přiznanými trámy záklopem a Alternativou k jednoduchému trámovému stropu je trámový strop s viditelnými trámy, záklopem a násypem. Vznikne tím, že podlahová prkna nabijeme těsně k sobě bez mezer a na ně se nasype násyp o maximální tloušťce 80 mm, do kterého se následně uloží polštáře hrubé tesařské podlahy. Polštáře jsou orientovány kolmo k trámům a na 9

11 ně se pak přibijí podlahová prkna. Kvůli zajištění proti prosypání násypu mezi záklopovými prkny se dává těsnící lepenka nebo se spáry kryjí lištami, které se přibíjejí vždy k jednomu prknu, aby bylo možné pracování dřeva (bobtnání či sesychání). Obr.04 - Trámový strop s přiznanými trámy záklopem a násypem (Reinprecht, 2004) Násyp (obvykle škvárový) vylepšuje vlastnosti tohoto typu stropu a to zvukovou izolaci a požární ochranu. Samozřejmě se zvyšuje pracnost a doba výstavby. U obou typů jednoduchých trámových stropů se běžné rozpětí trámu pohybuje od 0,8 do,2 metrů, doporučené délky trámu pak 5 6,5 m, výjimečně až 9 m. Využití tohoto typu stropu je jako u předchozího: u provozních budov a skladů, navíc diky vylepšeným vlastnostem se používá i u běžných obytných vesnických domů. (Reinprecht, 2004) 0

12 3.2.3 Trámový strop s viditelnými trámy Obr.05 Trámový strop s viditelnými trámy (Havířová, 2006) Jedná se o další modifikaci jednoduchého trámového stropu. U tohoto typu stropu se dosahuje lepších zvukoizolačních schopností pomocí zvýšení hmotnosti a oddělením jednotlivých vrstev měkkou tlumící vrstvou. Kvůli tomu, že trámy opět nejsou chráněné ze spodní strany proti požáru, musí být patřičně dimenzované, což při větším rozpětí mezi zdmi, může způsobit problém v nedostačující délce masivního trámu vyrobeného z jednoho kusu kulatiny. Pak přichází v úvahu masivní lepené trámy. Zvýšení hmotnosti můžeme zajistit přidáním do skladby: betonové desky nebo násyp. Při použití násypu je podlaha tvořená dřevotřískovou deskou připevněnou na latích uložených v násypu a oddělených od nosné konstrukce trámu tlumícím pásem z měkké plsti. (Havířová, 2006)

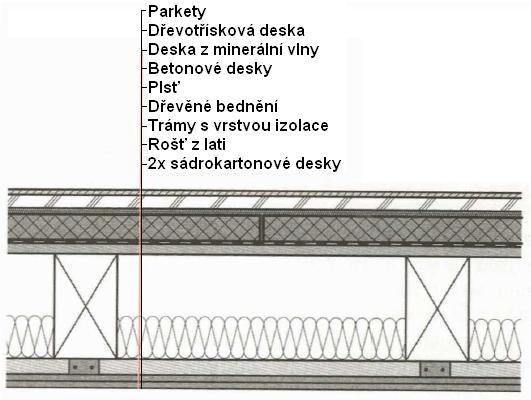

13 3.2.4 Trámový strop s rovným podhledem Obr.06 Dřevěný strop s rovným podhledem (Havířová, 2006) Jednoduchý trámový strop s malou zvukoizolační schopností a vhodný pouze pro stropy v rodinném domě, je vytvořen tak, že na nosné dřevěné trámy je položena dřevotřísková deska jako nosná konstrukce podlahy. Podhled je zavěšen pomocí speciálních objímek tlumících šíření kročejového hluku a mezi stropní trámy je vložena izolace z minerální vlny. Protipožární ochrana je zajištěna podhledem ze sádrokartonových desek. Zlepšení zvukoizolačních schopností tohoto stropu je dosaženo zvýšením jeho hmotnosti pomoci prefabrikovaných betonových desek. Tato konstrukce má dobrou zvukoizolační schopnost a lze jí použít i pro stropy mezi jednotlivé byty. Na dřevotřískovou desku je položen pás plsti z minerálních vláken jako tlumici vrstva, do které jsou položeny betonové desky o tloušťce mm. Na betonových deskách je izolace z minerální vlny tlumící kročejový hluk, a dřevotřísková deska jako nosná konstrukce podlahy. Stejného účinku lze dosáhnout nadbetonováním desky, nevýhodou je však mokrý proces a doba potřebná pro tuhnuti. (Havířová, 2006) 2

14 Například firma RD Rýmařov nabízí zjednodušenou alternativu trámového mezipatrového stropu s rovným podhledem bez betonových desek, který je vhodný do rodinných domků. Taková skladba má velice příznivé zvukoizolační vlastnosti a dobrou protipožární ochranu: Obr.07 - Schéma stropní konstrukce mezi přízemím a podkrovím ( Podlahová krytina: podle výběru podlahové krytiny plní funkci estetickou, mechanickou (odolnost povrchu) a tepelnou (dotykovou). 2. Fermacell (podlahový dílec): plní mechanickou a zatěžující funkci. Podepírá podlahovou krytinu a přenáší užitné zatížení na spodní vrstvy podlahové konstrukce (hobra). Mimořádnou předností je jejich vysoká požární odolnost. 3. Hobra: měkká dřevovláknitá deska přenáší užitné zatížení na stropní panely. Má tedy funkci mechanickou a protihlukovou. Snižuje kročejovou průzvučnost, tj. hluk způsobený našlapáváním člověka v patře podkroví. 4. Dřevotříska: tato vrstva plní mechanickou funkci. Přenáší stálé i užitné zatížení na stropní konstrukci 5. Stropní nosníky: plní mechanickou a statickou funkci. Přenáší stálé i užitné zatížení na stěny v přízemí. Prázdný prostor mezi nosníky je doplněn tepelnou izolací o tloušťce 240 mm.tato izolace slouží rovněž k izolaci hluku z podkrovních místností. 6. Parozábrana: chrání konstrukci domu před škodlivým vlivem vlhkosti, která se do konstrukce stěny dostává difuzní silou vodních par. 3

15 7. Podstropní laťování: je uchyceno ke stropní konstrukci. Do těchto latí je připevněn stropní sádrokarton. Zároveň je zde vymezen prostor pro vedení elektrických kabelů x sádrokarton: 2 x 2,5 mm Tvoří dokonale rovný povrch, který je nejvhodnější pro vnitřní konečnou úpravu tapetou, nátěry. Zároveň má funkci ochrannou tepelnou, zvukovou a požární. ( 3.3 Kazetové stropní systémy Obr.08 Kazetový strop (Reinprecht, 2004) Opět se jedná o modifikovaný trámový strop s viditelnými trámy, kde jsou kolmo k nosným trámům tvořeny výměny (falešné trámy) a v podhledu tímto způsobem vznikají čtvercová nebo obdélníková pole. Výměny mají obvykle poloviční výšku stropnic, do kterých jsou zabudovány. Stropnice a výměny jsou obvykle přiznané, někdy obložené dřevěným obkladem, případně rákosovým pletivem se štukovou omítkou. 4

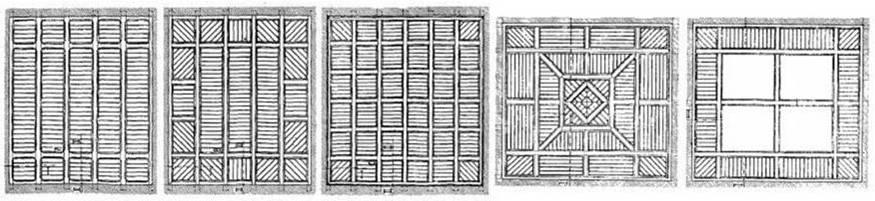

16 Kazetová struktura stropu se používala při náročnějších estetických požadavcích, s využitím obkladu ze vzácných dřevin nebo s polychromovanou štukaturou. Známé jsou kazetové stropy s portréty a vyobrazením erbu, případně s ornamentními malbami. U některých stropů i samotné kazety vytvářely zajímavé vzory. Obr.09 vzory kazetových stropů (Hájek, 2008) V podstatě se jedná o trámový strop s viditelnými trámy, tak že vlastností kazetového stropu jsou shodné. V tomto případě se zvyšuje jen estetická hodnota a strop vypadá více dekorativně. Proto se hodně využíval v zámcích a jiných historických budovách. (Reinprecht, 2004) 3.4 Fošnové stropní systémy 3.4. Fošnový strop se šikmými vzpěrami Obr.0 Fošnový strop se šikmými vzpěrami (Reinprecht, 2004) 5

17 Fošnové stropy patři do modernější konstrukce a jejich vznik byl vynucen potřebou úspory řeziva. Tento systém vznikl v Americe. Diky malé spotřebě materiálu je šetrný k přírodě, avšak je technologicky složitější a pracnější. Nachází široké využiti ve všech typech dřevostaveb, kde je potřeba zachovat dobré zvukoizolační vlastnosti a zajistit dobrou protipožární ochranu. Nosnou funkci přebírají trámy o rozměrech 60x240 mm, kladené ve vzdálenosti 600 mm od sebe a zabezpečené proti klopení křížovými vzpěrami, vzdálenými od sebe,5 m. Fošny jsou obvykle obity na obou stranách prkny o tloušťce 24 mm, které pak tvoří záklop a podbití. Při rozpětí do 6 m jsou nejčastěji používané dřevěné trámové nebo právě fošnové stropy z rostlého nebo lepeného lamelového dřeva plnostěnného průřezu o rozměrech 80x200 mm nebo nosníky z lisovaného dřeva Parallam nebo nosníky Starwood. Poměrem stran :6 a bedněním z tuhých desek je zabezpečena stabilita stropnice proti klopeni. Skladba ze spodní strany je zpravidla opláštěná sádrokartonovými deskami, do mezery se ukládá zvukoizolační vlna. (Reinprecht, 2004) Strop ze sbíjených fošen Parsimon Obr. Strop se sbíjených fošen Parsimon (Reinprecht, 2004) 6

18 Další systém, který vznikl v Americe. Zde nosnou funkci plní stropnice se sbíjených fošen a prken. Průřez stropnice tvoří profil o rozměrech 26x20 (až 240 mm), obitý oboustranně prkny nebo fošnami, rozepřené přesně přiřezanými vložkami z prken ve vzdálenosti,5 m. Vzdálenost stropnic závisí na délce cihly. Obvyklé osové vzdálenosti stropnic jsou asi 33 cm. Sbíjení stropnic se provádí tak, že se naskládají prkna postranní, mezi které se vloží prkno střední, které se vysune tak, aby vzniknul ozub o výšce 5 cm. Takto poskládaný soubor se pak zpevňuje hřeby s obou stran, a to ve vzdálenosti 30 cm, aby stropnice se chovala jako celek. Cihly se pak vkládají do ozubu stropnic a od dřeva se izolují vrstvou asfaltu nebo slabou lepenkou. Drážka vzniklá mezi cihlami se částečně zalije asfaltem nebo jiným izolačním nátěrem a cihelné vložky se zalijí maltou. Obr.2 Sbíjená stropnice systému Parsimon (Filípek, 2006) Stropy systému Parsimon jsou únosné, tuhé, úsporné, mají malou konstrukční výšku a malou vlastní váhu, což zhoršuje akustické vlastnosti. Jako další nevýhodu můžeme označit četnost otvoru pro stropnice, které oslabují zeď, proto se nejvíce hodí na půdové stropy. Jde takřka o nový typ stropu, který našel využití v počátku 20 století. Masivní trámy jsou nahrazené tenčími nosníky, které se sbíjejí do výhodného geometrického tvaru, tak že dochází k úspoře materiálu. Ovšem i přes to, že tento stropový systém má spoustu výhod, setkáme se s ním jen výjimečně. (Reinprecht, 2004) 7

19 3.5 Stropní systémy z nosníku složeného průřezu Obr.3 Typy sbíjených a lepených stropnic I a U (Hájek, 997) Tyto stropní systémy se řadí do skupiny novodobých stropů. Opět jako fošnové systémy, vznikly tyto s důrazem na úsporu řeziva. Z hraněných prken se lepením nebo sbíjením sestavovaly stropnice tvaru I a U. Stropnice se ukládají ve vzdálenosti m od sebe a mohou mít rozpon až 6 m. Stropy tohoto systému byly nejvíce uplatňované ve výstavbách rodinných domků ve státech severní Ameriky a severní Evropy. Mezi výhody tohoto stropu patří velká únosnost, nízká vlastní váha a značná úspora řeziva, jejich nevýhodou je vyšší cena a složitý technologický proces výroby a montáže. (Hájek, 997) 8

20 3.6 Krabicové stropní systémy Obr.4 Nosné dřevěné truhlíky (Havířová, 2006) Diky moderním způsobům zpracování a lepení řeziva bylo možno vyvinout i prefabrikované prvky pro stropní konstrukce s lepšími mechanickými a akustickými vlastnostmi. Jedná se o další novodobý stropní systém krabicový. Jednotlivé truhlíky vznikají lepením pravoúhlých přířezů. Následně vzniklé krabice se spojují navzájem prostřednictvím péra a drážky, čímž vznikne tuhá deska. Strop má velice dobrou zvukovou a tepelnou izolaci, kterou ještě navíc můžeme vylepšit vložením izolační výplně do dutin nebo přidáním vrstvy s velkou hmotnosti na izolační mezivrstvě, nebo nezávisle zavěšeným podhledem. Dutiny pak můžeme dobře využít při rozvodu elektroinstalací. I tento systém našel velké využiti v dřevostavbách všeho druhu, nejvíc však se využívá u rodinných domků, kde jsou požadavky na tepelnou a zvukovou izolaci vyšší. (Havířová, 2006) 9

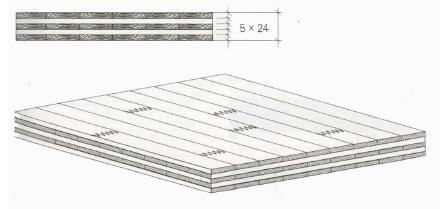

21 3.7 Stropní systémy z masivního dřeva Požadavek na co nejvyšší využití rostlého dřeva a odpadového dřeva si vynutil vývoj nového způsobu zpracování dřeva. Vznikly nové druhy materiálu jako třískové desky, OSB desky, vláknité desky, vrstvené dřevo, překližka a další. U těchto materiálu je možné využití odpadového dřeva nebo řeziva s malým průřezem a délkou. Sice na výrobu materiálu tohoto druhu se spotřebovává více energie, ale výchozí suroviny jsou dostatečně levné, aby toto kompenzovaly. (Havířová, 2006) Obecné výhody stropů z materiálu tohoto druhu: malá konstrukční výška a rychlá montáž možná okamžitá zátěž stropní konstrukce možnost ponecháni stropního podhledu bez kryti, příjemné přírodní prostředí Do nevýhod mužem zařadit: vyšší bobtnání a sesychání vysoká spotřeba dřeva 3.7. Vrstvené masivní bloky Obr.5 Vrstvený masivní blok z 5 vrstev (Havířová, 2006) Tyto stropní systémy jsou tvořené ze tří nebo pěti na sebe křížem ukládaných pravoúhlých hraněných prken. Jednotlivé přířezy jsou navzájem lepené, diky čemu se vytváří velkoplošní deska rozměrově a tvarově stabilní. Diky vyšší plošné hmotnosti 20

22 mají tyto stropy dobrou zvukovou izolaci i bez použiti přídavných izolačních vrstev. Ovšem zde není žádna protipožární ochrana, což patři do záporu tohoto typu stropu. (Havířová, 2006) Skládané masivní bloky Obr.6 Typy skládaných masivních bloků Masivní bloky se skládají z prkeních lamel tloušťky mm, řazených k sobě naležato. Jednotlivé lamely můžou být mezi s sebou spojené kolíky, přičemž kolík bývá vysušen na vlhkost 6% a poté, co se zarazí do souboru lamel, nabobtná, čímž vznikne nerozebíratelný spoj. Dále mohou být spojeny hřebíky, které zajišťují přenos smykových sil v příčném směru a rozdělení osamělých břemen. Kvůli přepravě se vyrábějí dílce do šíře 3,5 metrů a s tloušťkou mm. Pak se na stavbě jednotlivé dílce musí spojit do tuhé konstrukce. 2

23 Obr.7 Masivní dílec pro dřevostavby skládaný z jednotlivých přířezu spojených dubovým kolikem (Havířová, 2006) Diky variabilní možnosti skládání jednotlivých lamel lze vytvořit různé reliéfy podhledu, což má příjemný vliv na vnitřní utváření stropů v místnosti a taky ovlivňuje prostorovou akustiku. I tyto masivní skládané bloky našly využiti ve stavebnictví diky dobré zvukoizolační vlastností, ovšem i zde opět je nutná dodatečná protipožární ochrana. 3.8 Spřažené dřevobetonové stropní systémy Pro vysoká zatíženi, větší rozpětí a všude tam, kde se požaduje zvlášť tuhá konstrukce a vysoká zvuková a protipožární izolace, poskytují spřažené stropy ze dřeva a betonu zajímavou a hospodárnou variantu. Spřažené stropy se skládají z dřevěných nosných prvků pevně spojených s armovanou betonovou deskou. Pro spojení dřeva a betonu se využívají různé spojovací elementy, jako například: vruty, kotevní šrouby, ocelové kolíky, hmoždinky nebo pomoci zářezu a zapuštění. Tloušťka betonu závisí na vyžadované únosností, zvukové izolaci a požární ochraně a bývá v rozmezí mm. 22

24 Obr.8 Dřevobetonové trámové stropy (Kobl, 2008) Spřažené dřevobetonové stropy mohou být použity jak ve starých budovách při jejich rekonstrukcích, tak i v novostavbách. Únosnost a tuhost každého spřaženého dřevobetonového stropu je závislá na rozměrech dřevěného nosníku a betonové desky. Spřažené dřevobetonové stropní konstrukce by neměly být používány v prostorách, kde je vysoká vlhkost vzduchu anebo vysoká teplota. Nemělo by se na ně používat dřevo napadené dřevokaznými houbami a též dřevo se dření a s vysokou vlhkostí. Musíme věnovat pozornost existujícím i potenciálně možným výsušným trhlinám. V místech, kde už jsou nebo se předpokládají trhliny by neměly být umísťovány spojovací prostředky. Ocelové spojovací prostředky by měly mít protikorozní povrchovou úpravu. Při betonování desky by mělo být dřevo chráněno před vodou z betonové směsi. Musíme dávat pozor na dřeviny, které mohou zpomalovat tuhnutí betonu. Rozvoj problematiky spřažených dřevobetonových stropů má velký význam především s ohledem na širší uplatnění dřeva v bytové výstavbě, a to zejména při realizaci vícepodlažních dřevostaveb. (Kobl, 2008) 23

25 3.9 Strop s příhradovými nosníky Obr.9 Příhradové nosníky (Hájek, 2008) Systémy s příhradovými nosníky se začaly využívat relativně nedávno a jejích konstrukce je odvozená od brázděných staveb. Tyto stavby jsou známé už řádu let a využívali se dříve a používají se i teď. Jako každý jiný systém maji řadu výhod a nevýhod. Do kladu těchto stropů patři vysoká únosnost, dobrá využitelnost dřeva, snadná technologie montáže, a taky jak nás přesvědčuje firma MiTek, dobré využití vnitřních prostorů pro rozvod elektro a vodo instalací. Obr.20 vedení instalací (MiTek) 24

26 V představeném systému Posistrut, se stropnice skládají z dřevených rámů, na jejichž bocích jsou připevněny tvarované ocelové pásy, které vytváří příhradový systém. Jako nevýhodu tohoto systému můžeme označit větši výšku stropu, tedy pokud předpokládáme vysokou zátěž mezipodlažního stropu, jistě musíme patřičně dimenzovat přehradové nosníky a tím dojde k zvětšení stropové skladby. Ovšem pro běžné použití v rodinných domcích jsou standardní rozměry plně dostačující. 25

27 4 Cenová studie vybraných stropních systémů 4. Povalový strop Obr.2 povalový strop (Hájek, 2008). Dřevěné bednění prkna (25 mm) 3690 Kč/m 3 ( 2. Polštáři fošny (50 mm) 4650 Kč/m 3 ( 3. Násyp sušená frakce (0,063-0,5 mm) 0,50 Kč/t ( 4. Povaly hraněné řezivo (00x80 mm) 5850 Kč/m 3 ( 5. Omítka minerální omítka (baleni 25 kg) 334,5 Kč ( Přepočet na m 2 : Prkna zakryta celá plocha podlahy 92,25 Kč/m 2 Násyp při výšce násypu 00 mm 273, Kč/m 2 Polštáře metr fošny,64 Kč/m 2 Povaly 053 Kč/m 2 Skoby 20 kusů 52 Kč/m 2 Omítka,8 kg/m 2 24 Kč/m 2 Celková cena výstavby m 2 stropu = 506 Kč (cena je pouze za materiál) 4.2 Trámové stropy Obr.22 trámový strop (Kolb, 2008) Tab. Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db , Dřevěné bednění fošny (40 mm) 4650 Kč/m 3 ( 26

28 2. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Fošny rovnané vedle sebe 86 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 38,90 Kč (cena je pouze za materiál) Obr.23 trámový strop (Kolb, 2008) hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Betonová vrstva se spřažením B25/V3 (70 mm) 2308,60 Kč/m 3 ( 2. Dřevěné bednění fošny (40 mm) 4650 Kč/m 3 ( 3. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 6,60 Kč/m 2 Fošny rovnané vedle sebe 86 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 543,49 Kč (cena je pouze za materiál) Tab. 2 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.24 trámový strop (Kolb, 2008) , T 67 P 0 0 T včetně koberce, P včetně parket 27

29 . Třísková deska DTD 25/830x ,06 Kč ( 2. Izolační rouno Geodrain 35,70 Kč/m 2 (geotextilie.rempo.net) 3. Laťování latě (60x60 mm) 23,50 Kč/m ( 4. Minerální izolační deska ORSET 6 (60 mm) 0,67 Kč/m 2 ( 5. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 6. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Dřevotřísková deska souvislá vrstva 6 Kč/m 2 Izolační rouno souvislá vrstva 35,70 Kč/m 2 Latě laťka 23,50 Kč/m 2 Minerální izolace souvislá vrstva 0,67 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 67,08 Kč (cena je pouze za materiál) Tab. 3 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.25 trámový strop (Kolb, 2008) , T 69 P T včetně koberce, P včetně parket. Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 4. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 5. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 28

30 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 73,88 Kč Tab. 4 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.26 trámový strop (Kolb, 2008) , T 6 P - 0 T včetně koberce, P včetně parket. Třísková deska DTD 25/830x ,06 Kč/ks ( 2. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 3. Betonové desky 500x500x50 mm 03 Kč/ks ( 4. Izolační rouno Geodrain 35,70 Kč/m 2 (geotextilie.rempo.net) 5. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 6. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Dřevotřísková deska souvislá vrstva 6 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Betonové desky 4 kusy 42 Kč/m 2 Izolační rouno souvislá vrstva 35,70 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 079,36 Kč (cena je pouze za materiál) 29

31 Tab. 5 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.27 trámový strop (Kolb, 2008) , Mazaninový element Fermacell (30 mm) 708,05 Kč/m 2 ( 2. Voštinový násyp Fermacell (30 mm) 6,6 Kč/kg ( 3. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 4. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 5. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Mazaninový element souvislá vrstva 708,05 Kč/m 2 Voštinový násyp po celé ploše 3 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 0,98 Kč (cena je pouze za materiál) Tab. 6 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.28 trámový strop (Kolb, 2008) , Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT 3,0 (30 mm) 368,90 Kč/m 2 ( 4. Násyp sušená frakce (0,063-0,5 mm) 0,50 Kč/t ( 30

32 5. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 6. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 7. Nosník trám (40x200 mm) 6996 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 368,90 Kč/m 2 Násyp při násypu 30 mm 8,93 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Celková cena výstavby m 2 stropu = 084,98 Kč (cena je pouze za materiál) Tab. 7 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.29 trámový strop (Kolb, 2008) , T 54 P T včetně koberce, P včetně parket. Třísková deska DTD 25/830x ,06 Kč/ks ( 2. 2x Izolační rouno Geodrain 35,70 Kč/m 2 (geotextilie.rempo.net) 3. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 4. Nosník trám (40x200 mm) 6996 Kč/m 3 ( 5. Minerální izolace DOMO (80 mm) 7,36 Kč/m 2 ( 6. Laťování latě (50x30 mm) 9,50 Kč/m ( 7. Třísková deska DTD 6/350x ,64 Kč/ks ( Přepočet na m 2 : Dřevotřísková deska souvislá vrstva 6 Kč/m 2 2x Izolační rouno souvislá vrstva 7,40 Kč/m 2 3

33 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Minerální izolační deska souvislá vrstva 7,36 Kč/m 2 Latě laťka 9,50 Kč/m 2 Dřevotřísková deska souvislá vrstva 00,6 Kč/m 2 Celková cena výstavby m 2 stropu = 800,08 Kč (cena je pouze za materiál) Tab. 8 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.30 trámový strop (Kolb, 2008) , T 50 P 3 - T včetně koberce, P včetně parket. Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 4. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 5. Nosník trám (40x200 mm) 6996 Kč/m 3 ( 6. Minerální izolace DOMO (80 mm) 7,36 Kč/m 2 ( 7. Laťování latě (50x30 mm) 9,50 Kč/m ( 8. Třísková deska DTD 6/350x ,64 Kč/ks ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Minerální izolační deska souvislá vrstva 7,36 Kč/m 2 Latě laťka 9,50 Kč/m 2 Dřevotřísková deska souvislá vrstva 00,6 Kč/m 2 32

34 Celková cena výstavby m 2 stropu = 995,35 Kč (cena je pouze za materiál) Tab. 9 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db , T 43 P Obr.3 trámový strop (Kolb, 2008) T včetně koberce, P včetně parket. Třísková deska DTD 25/830x ,06 Kč/ks ( 2. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 3. Betonové desky 500x500x50 mm 03 Kč/ks ( 4. Izolační rouno Geodrain 35,70 Kč/m 2 (geotextilie.rempo.net) 5. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 6. Nosník trám (40x200 mm) 6996 Kč/m 3 ( 7. Minerální izolace DOMO (80 mm) 7,36 Kč/m 2 ( 8. Laťování latě (50x30 mm) 9,50 Kč/m ( 9. 2x Sádrovláknitá deska 2000x249x2,5 mm 99,92 Kč/m 2 ( Přepočet na m 2 : Dřevotřísková deska souvislá vrstva 6 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Betonové desky 4 kusy 42 Kč/m 2 Izolační rouno souvislá vrstva 35,70 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Minerální izolační deska souvislá vrstva 7,36 Kč/m 2 Latě laťka 9,50 Kč/m 2 Sádrovláknitá deska 2 vrstvy 399,84 Kč/m 2 Celková cena výstavby m 2 stropu = 660,06 Kč (cena je pouze za materiál) 33

35 Tab. 0 Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db , P 4-5 Obr.32 trámový strop (Kolb, 2008) P včetně parket. Třísková deska DTD 25/830x ,06 Kč/ks ( 2. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 3. Násyp sušená frakce (0,063-0,5 mm) 0,50 Kč/t ( 4. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 5. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 6. Nosník trám (40x200 mm) 6996 Kč/m 3 ( 7. Minerální izolace DOMO (80 mm) 7,36 Kč/m 2 ( 8. Laťování latě (50x30 mm) 9,50 Kč/m ( 9. Třísková deska DTD 6/350x ,64 Kč/ks ( Přepočet na m 2 : Dřevotřísková deska souvislá vrstva 6 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Násyp při násypu 50 mm 36,55 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Minerální izolační deska souvislá vrstva 7,36 Kč/m 2 Latě laťka 9,50 Kč/m 2 Dřevotřísková deska souvislá vrstva 00,6 Kč/m 2 Celková cena výstavby m 2 stropu = 54,40 Kč (cena je pouze za materiál) 34

36 Tab. Vlastnosti trámového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.33 trámový strop (Kolb, 2008) , T 43 P T včetně koberce, P včetně parket Mazaninový element Fermacell (30 mm) 708,05 Kč/m 2 ( 2. Voštinový násyp Fermacell (30 mm) 6,6 Kč/kg ( 3. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 4. Dřevěné bednění prkna (23 mm) 3927 Kč/m 3 ( 5. Nosník trám (40x200 mm) 6996 Kč/m 3 ( 6. Minerální izolace DOMO (80 mm) 7,36 Kč/m 2 ( 7. Laťování latě (50x30 mm) 9,50 Kč/m ( 8. Deska Fermacell HD (0 mm) NENÍ ZJIŠTĚNA ( Přepočet na m 2 : Mazaninový element souvislá vrstva 708,05 Kč/m 2 Voštinový násyp po celé ploše 3 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Prkna rovnané vedle sebe 90,32 Kč/m 2 Trám metr trámu - 95,89 Kč/m 2 Minerální izolační deska souvislá vrstva 7,36 Kč/m 2 Latě laťka 9,50 Kč/m 2 Deska souvislá vrstva NENÍ ZJIŠTĚNA Celková cena výstavby m 2 stropu = 282,84 Kč (cena je pouze za materiál) 35

37 4.3 Krabicové stropy Obr.34 krabicový strop (Kolb, 2008) Tab. 2 Vlastnosti krabicového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db , Krabicový dílec 40x20 sbíjené z fošen (40 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Jeden rozložený krabicový dílec má plochu,28 m 2 267,03 Kč/m 2 Celková cena výstavby m 2 stropu = 267,03 Kč (cena je pouze za materiál) Tab. 3 Vlastnosti krabicového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.35 trámový strop (Kolb, 2008) , T 63 P -2 4 T včetně koberce, P včetně parket. Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 4. Krabicový dílec 40x20 sbíjené z fošen (40 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Jeden rozložený krabicový dílec má plochu,28 m 2 267,03 Kč/m 2 Celková cena výstavby m 2 stropu = 694,70 Kč (cena je pouze za materiál) 36

38 Tab. 4 Vlastnosti krabicového stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.36 trámový strop (Kolb, 2008) , T 54 P T včetně koberce, P včetně parket. Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 4. Krabicový dílec 40x20 sbíjené z fošen (40 mm) 5236 Kč/m 3 ( 5. Laťování latě (50x30 mm) 9,50 Kč/m ( 6. Sádrovláknitá deska 2000x249x8 mm 364,85 Kč/m 2 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Jeden rozložený krabicový dílec má plochu,28 m 2 267,03 Kč/m 2 Latě laťka 9,50 Kč/m 2 Sádrovláknitá deska vrstva 364,85 Kč/m 2 Tab. 5 Vlastnosti krabicového stropu Celková cena výstavby m 2 stropu = 069,05 Kč (cena je pouze za materiál) Tab. 6 Vlastnosti krabicového stropu výška Zvuk šířící se hmotnost konstrukce vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.37 trámový strop (Kolb, 2008) , T 59 P 2 2 T včetně koberce, P včetně parket 37

39 . Třísková deska DTD 25/830x ,06 Kč/ks ( 2. Minerální izolační deska TDPT,5 (5 mm) 84,45 Kč/m 2 ( 3. Betonové desky 500x500x50 mm 03 Kč/ks ( 4. Izolační rouno Geodrain 35,70 Kč/m 2 (geotextilie.rempo.net) 5. Krabicový dílec 40x20 sbíjené z fošen (40 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Dřevotřísková deska souvislá vrstva 6 Kč/m 2 Minerální izolační deska souvislá vrstva 84,45 Kč/m 2 Betonové desky 4 kusy 42 Kč/m 2 Izolační rouno souvislá vrstva 35,70 Kč/m 2 Jeden rozložený krabicový dílec má plochu,28 m 2 267,03 Kč/m 2 Celková cena výstavby m 2 stropu = 060,8 Kč (cena je pouze za materiál) 4.4 Masivní stropy Obr.38 masivní strop (Kolb, 2008) Tab. 7 Vlastnosti masivního stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Vrstvené řezivo sbíjené z fošen (60 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Spojené řezivo masivní blok 837,76 Kč/m 2 Celková cena výstavby m 2 stropu = 837,76 Kč (cena je pouze za materiál) 38

40 Tab. 8 Vlastnosti masivního stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.39 masivní strop (Kolb, 2008) Betonová vrstva se spřažením B25/V3 (70 mm) 2308,60 Kč/m 3 ( 2. Vrstvené řezivo sbíjené z fošen (60 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 6,60 Kč/m 2 Spojené řezivo masivní blok 837,76 Kč/m 2 Celková cena výstavby m 2 stropu = 999,36 Kč (cena je pouze za materiál) Tab. 9 Vlastnosti masivního stropu Obr.40 masivní strop (Kolb, 2008) hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db , Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT 3,0 (30 mm) 368,90 Kč/m 2 ( 4. Vrstvené řezivo sbíjené z fošen (20 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 368,90 Kč/m 2 Spojené řezivo masivní blok 628,32 Kč/m 2 Celková cena výstavby m 2 stropu = 240,44 Kč (cena je pouze za materiál) 39

41 Tab. 20 Vlastnosti masivního stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.4 masivní strop (Kolb, 2008) , Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT 3,0 (30 mm) 368,90 Kč/m 2 ( 4. Násyp sušená frakce (0,063-0,5 mm) 0,50 Kč/t ( 5. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 6. Vrstvené řezivo sbíjené z fošen (20 mm) 5236 Kč/m 3 ( 7. Laťování latě (50x30 mm) 9,50 Kč/m ( 8. Sádrovláknitá deska 2000x249x2,5 mm 99,92 Kč/m 2 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 368,90 Kč/m 2 Násyp při násypu 30 mm 8,93 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Spojené řezivo masivní blok 628,32 Kč/m 2 Latě laťka 9,50 Kč/m 2 Sádrovláknitá deska vrstva 99,92 Kč/m 2 Celková cena výstavby m 2 stropu = 636,5 Kč (cena je pouze za materiál) Tab. 2 Vlastnosti masivního stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.42 masivní strop (Kolb, 2008)

42 . Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT 3,0 (30 mm) 368,90 Kč/m 2 ( 4. Betonové desky 400x400x45 mm 60,05 Kč/ks ( 5. Vrstvené řezivo sbíjené z fošen (40 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 368,90 Kč/m 2 Betonové desky 6,25 kusů 375,3 Kč/m 2 Spojené řezivo masivní blok 733,04 Kč/m 2 Celková cena výstavby m 2 stropu = 720,47 Kč (cena je pouze za materiál) Tab. 22 Vlastnosti masivního stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.43 masivní strop (Kolb, 2008) , Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT 3,0 (30 mm) 368,90 Kč/m 2 ( 4. Násyp sušená frakce (0,063-0,5 mm) 0,50 Kč/t ( 5. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 6. Vrstvené řezivo sbíjené z fošen (20 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 368,90 Kč/m 2 Násyp při násypu 40 mm 09,25 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 4

43 Spojené řezivo masivní blok 628,32 Kč/m 2 Celková cena výstavby m 2 stropu = 454,4 Kč (cena je pouze za materiál) Tab. 23 Vlastnosti masivního stropu hmotnost výška konstrukce Zvuk šířící se vzduchem m h R w C, C tr Kročejový hluk L n, C w Kg/m 2 mm db db db db Obr.44 masivní strop (Kolb, 2008) , Betonový potěr B25/V3 (60 mm) 2308,60 Kč/m 3 ( 2. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 3. Minerální izolační deska TDPT 3,0 (30 mm) 368,90 Kč/m 2 ( 4. Násyp sušená frakce (0,063-0,5 mm) 0,50 Kč/t ( 5. Izolační vrstva VARIO KM 04,72 Kč/m 2 ( 6. Vrstvené řezivo sbíjené z fošen (40 mm) 5236 Kč/m 3 ( Přepočet na m 2 : Beton souvislá vrstva 38,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Minerální izolační deska souvislá vrstva 368,90 Kč/m 2 Násyp při násypu 80 mm 28,50 Kč/m 2 Izolační vrstva souvislá vrstva 04,72 Kč/m 2 Spojené řezivo masivní blok 733,04 Kč/m 2 Celková cena výstavby m 2 stropu = 668,38 Kč (cena je pouze za materiál) 4.5 Shrnutí Z uvedené studie vyplívá, že máme k dispozici nespočet různých typů stropů, které disponují různými vlastnostmi, a záleží pouze na uživateli, který druh a jaké provedení stropů si zvolí. Záleží do jakého prostředí a pro jaký účel se bude využívat 42

44 strop. V následující tabulce bude uveden celkový přehled stropů, jejich vlastností a ceny za metr čtvereční. Tab. 24 celkový přehled vlastnosti stropu Typ stropu č. hmotnost výška R w L n cena Kg/m 2 mm db db Kč/m 2 Povalový strop Trámové stropy s přiznanými trámy ,90 543, , , , , ,98 Trámové stropy s podhledem , , , ,40 (není započtená cena HD desky Fermacell) ,84 Krabicové stropy ,03 694,70 069,05 060,8 Masivní stropy ,76 999,36 240,44 636,5 720,47 454,4 668,38 43

45 5 Diskuse Zjistili jsme, že existuje hodně variant provedení konstrukcí stropů. Stropní systémy jsou rozdělené do několika skupin, a to: povalové stropy, trámové stropy, krabicové systémy, stropy z masivních materiálu a stropy z příhradových nosníku. Rozhodně to nejsou všechny známé konstrukce, ovšem v novodobých stavbách se nejčastěji setkáme právě s těmito stropními systémy. Dále každý ze systému se dělí na podskupiny, kde nosná část zůstává stejná, mění se jen samotná skladba, která ovlivňuje vlastnosti stropu: neprůzvučnost, šíření kročejového hluku, nosnost, ohně odolnost a další. Všechny systémy jsou hodně variabilní v provedení skladby, použitých materiálech a velikostech nosných prvků. Jako první v průzkumu byl uveden povalový strop. V dnešní době se tento typ stropu v novostavbách už nepoužívá a kvůli velké spotřebě řeziva tento systém patři do vyšší cenové kategorie, ve které jsou stropy s mnohem lepšími izolačními vlastnostmi. Jako nejjednodušší a taky nejlehčí strop se jeví jednoduchý trámový strop. Jeho konstrukce je základem pro všechny ostatní trámové systémy, v zásadě se jedná pouze o nosný trám na kterém jsou uloženy prkna, které slouží jako podlaha. Proto ani jedna z jeho vlastností nedosahuje průměru. Diky malé spotřebě materiálu je tento typ taky nejlevnější. Ze studie vyplývá, že nejlevnějším stropem je jednoduchý krabicový systém, ovšem uvedená cena je pouze za potřebný materiál. Montáž krabicových dílců je poměrně náročná, diky složitému tvarování, tak že jeho výsledná cena se pohybuje podstatně výše. Jednoduchý krabicový systém je, podobně jako jednoduchý trámový strop, základem pro ostatní krabicové stropy, kdy přidáním různých vrstev dosahujeme zlepšení vlastností. Dalším systémem jsou masivní stropy, buď vrstvené nebo skládané. Tyto systémy mají, podobně jako povalové systémy, velkou spotřebu řeziva, a tím i cenu. Ale přináší lepší mechanické vlastnosti ve všech směrech: menší průhyb, větší nosnost a pod. Z cenové studie vyplývá, že jedna ze skladeb tohoto typu stropu má nejlepší akustické vlastností, je taky jedna z nejdražších, nejtlustších a rozhodně nejtěžších, než jakákoliv jiná skladba. V celkovém přehledu se můžeme přesvědčit, že hmotnost stropu má příznivý vliv na akustické vlastnosti. Téměř v žádné skladbě z cenové studie, až na trámové stropy s rovným podhledem a ještě pár výjimek, není uvedena protipožární podhledová 44

46 vrstva, ovšem pro zlepšení ohnivzdorností je lepší používat desky z nehořlavých materiálů. Jak jsme se mohli přesvědčit, jsou známé spousty typů stropu a pořád se vyvíjí nové skladby a materiály pro zlepšení akustických, tepelných, protipožárních a jiných vlastností. Od nejjednodušších trámových stropů, které najdou využití v nenáročných podmínkách, jakož jsou skladní prostory, terasy nebo balkony, až po ty, co se hodí do velice náročných budov, jakož jsou školy, kina, divadla, banky a jiné. Díky variabilitě všech stropních systémů můžeme ovlivňovat jednotlivé vlastností nezávisle na jiných. Tedy pokud chceme zlepšit akustické vlastnosti, postačí přidat do skladby například betonovou vrstvu nebo násyp, čímž dojde ke zvýšení hmotnosti, a tím i ke zlepšení akustických vlastností. Pro zlepšení protipožárních vlastností můžeme na podhledovou stranu namontovat sádrovláknité nebo sádrokartonové desky. Pro zlepšení tepelných vlastností přidáme do skladby vrstvy z minerálního vlákna nebo vlny. Ovšem musí být brán zřetel na únosnost nosné části stropu, aby se nepřekročily meze dimenzované pro daný typ stropového systému. Dalším aspektem pro výběr typu stropu je samozřejmě cena, ale jak už to tak bývá, čím lepši vlastnosti a kvalitnější materiály, tím dražší je výsledná cena stropu. Firma Fermacell přináší na trh zajímavé výrobky, které podle prodejce mají několik výhod: účinnou tepelnou ochranu, vysokou zvukovou izolaci a podstatné zvýšení požární ochrany. Na příkladě akustických vlastnosti uvedených v cenovém průzkumu, se můžeme přesvědčit, že při použiti značkových podlahových prvků Fermacell, i při zachování velice malé konstrukční výšky, dosahují stropové systémy nadprůměrných izolačních vlastností za zajímavé ceny. 45

47 6 Závěr Dřevěné stropy mají řadu výhod: - použití přírodního konstrukčního materiálu - trvalost stavebního materiálu - příjemné obytné prostředí - mnohostranné architektonické tvůrčí možnosti - dobrý poměr mezi vlastní tíhou a únosností - rychlý, suchý způsob stavení - možnost prefabrikace v závodě - pro zabudování nejsou nutná lešení a podpory Naproti tomu mají několik nevýhod, mezi které patří: - malá odolnost proti působení vody a vlhkosti - malá odolnost proti ohni Proto se nejčastěji používají vícevrstvé systémy, aby se vyhovělo různým požadavkům. Kde stavby již od základu postavené ze dřeva, jsou v důsledku konstrukce stropy rovněž ze dřeva. Mezipatrové stropy ze dřeva patři společně s ocelovými a železobetonovými stropy v moderních stropních konstrukcích k nejčastějším druhům konstrukcí. V dnešní době se využívá spousta stropních systémů a vyvíjí se nové. Nové technologie umožňují vývoj materiálu s dobrými izolačními vlastnostmi a ochrannými funkcemi tak, že uživatel si sám podle vlastních požadavků na jednotlivé vlastnosti stropu, může zvolit skladbu a druh použitého materiálu. 46
