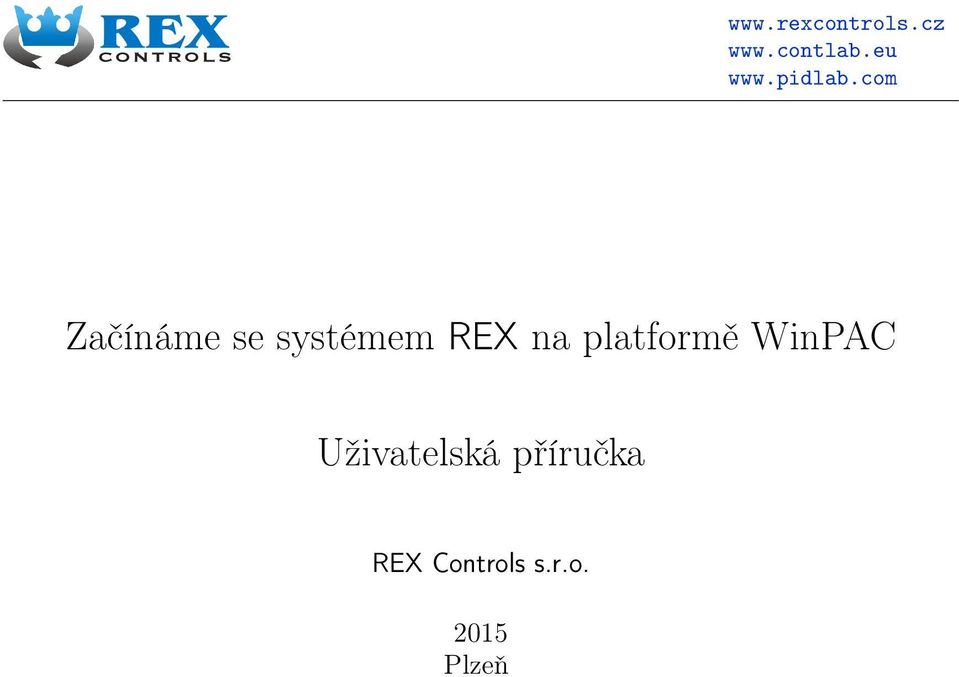

1 Začínáme se systémem REX na platformě WinPAC Uživatelská příručka REX Controls s.r.o Plzeň

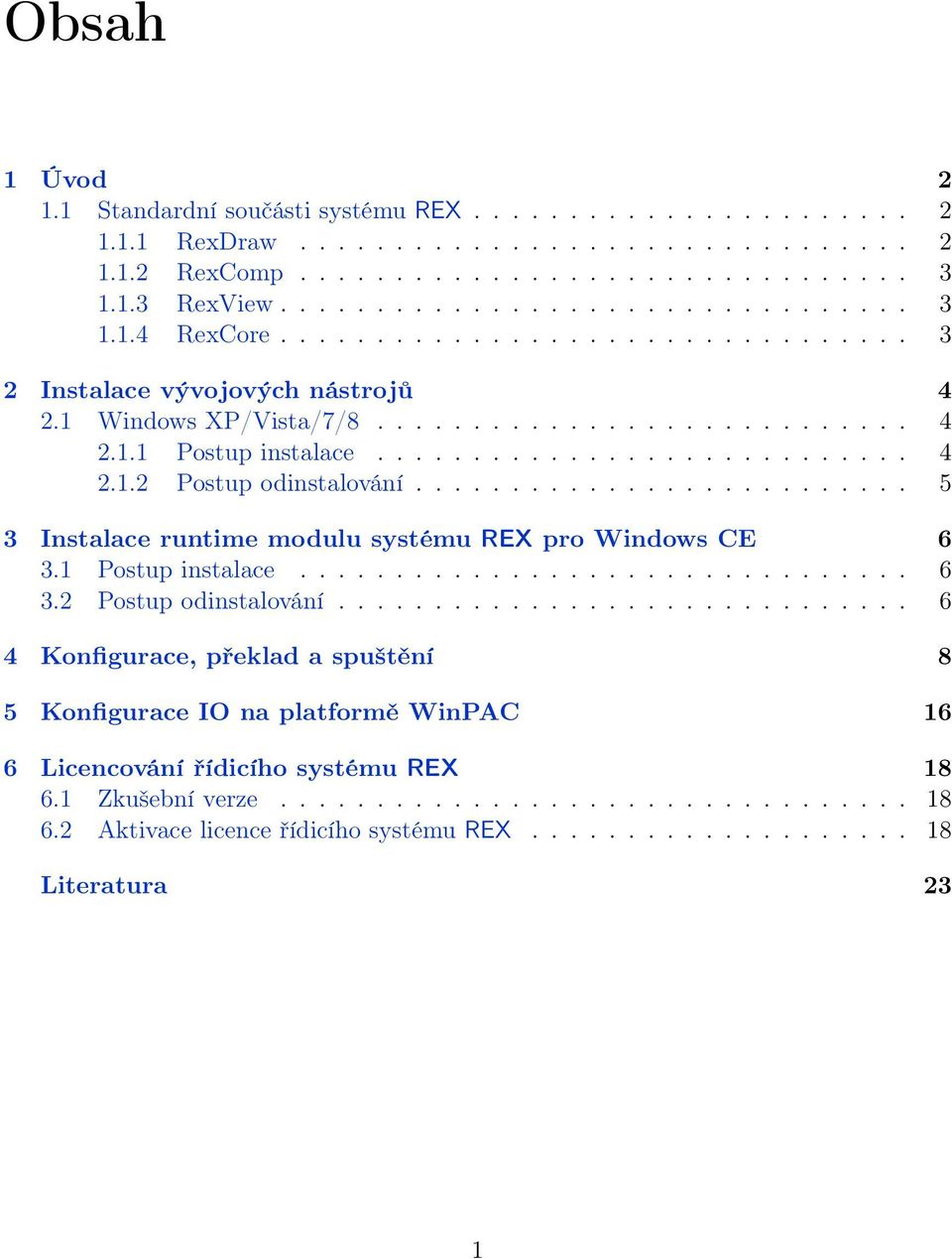

2 Obsah 1 Úvod Standardní součásti systému REX RexDraw RexComp RexView RexCore Instalace vývojových nástrojů Windows XP/Vista/7/ Postup instalace Postup odinstalování Instalace runtime modulu systému REX pro Windows CE Postup instalace Postup odinstalování Konfigurace, překlad a spuštění 8 5 Konfigurace IO na platformě WinPAC 16 6 Licencování řídicího systému REX Zkušební verze Aktivace licence řídicího systému REX Literatura 23 1

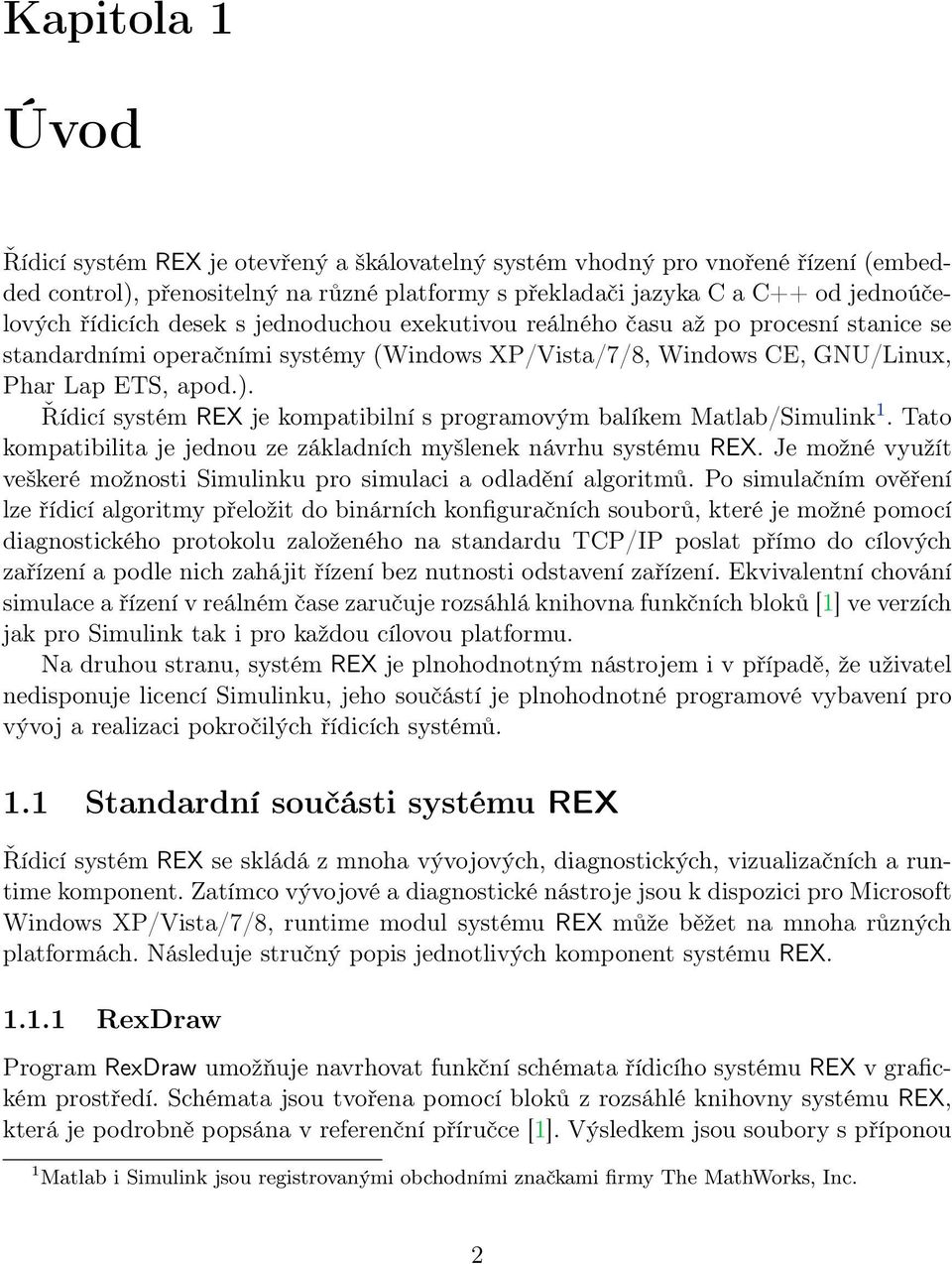

3 Kapitola 1 Úvod Řídicí systém REX je otevřený a škálovatelný systém vhodný pro vnořené řízení (embedded control), přenositelný na různé platformy s překladači jazyka C a C++ od jednoúčelových řídicích desek s jednoduchou exekutivou reálného času až po procesní stanice se standardními operačními systémy (Windows XP/Vista/7/8, Windows CE, GNU/Linux, Phar Lap ETS, apod.). Řídicí systém REX je kompatibilní s programovým balíkem Matlab/Simulink 1. Tato kompatibilita je jednou ze základních myšlenek návrhu systému REX. Je možné využít veškeré možnosti Simulinku pro simulaci a odladění algoritmů. Po simulačním ověření lze řídicí algoritmy přeložit do binárních konfiguračních souborů, které je možné pomocí diagnostického protokolu založeného na standardu TCP/IP poslat přímo do cílových zařízení a podle nich zahájit řízení bez nutnosti odstavení zařízení. Ekvivalentní chování simulace a řízení v reálném čase zaručuje rozsáhlá knihovna funkčních bloků [1] ve verzích jak pro Simulink tak i pro každou cílovou platformu. Na druhou stranu, systém REX je plnohodnotným nástrojem i v případě, že uživatel nedisponuje licencí Simulinku, jeho součástí je plnohodnotné programové vybavení pro vývoj a realizaci pokročilých řídicích systémů. 1.1 Standardní součásti systému REX Řídicí systém REX se skládá z mnoha vývojových, diagnostických, vizualizačních a runtime komponent. Zatímco vývojové a diagnostické nástroje jsou k dispozici pro Microsoft Windows XP/Vista/7/8, runtime modul systému REX může běžet na mnoha různých platformách. Následuje stručný popis jednotlivých komponent systému REX RexDraw Program RexDraw umožňuje navrhovat funkční schémata řídicího systému REX v grafickém prostředí. Schémata jsou tvořena pomocí bloků z rozsáhlé knihovny systému REX, která je podrobně popsána v referenční příručce [1]. Výsledkem jsou soubory s příponou 1 Matlab i Simulink jsou registrovanými obchodními značkami firmy The MathWorks, Inc. 2

4 .mdl, které mohou být zkompilovány a výsledný řídicí algoritmus může být spuštěn na cílovém zařízení systému REX RexComp Na základě hlavního souboru projektu aplikace ve formátu.mdl generuje program Rex- Comp binární konfigurační soubor.rex řídicího systému REX. Při svém spuštění vypisuje překladač informace o překládaných souborech a případně i výskyt chyb překladu. Překladač je možné spouštět přímo z konfiguračního programu RexDraw v menu Compiler/Compile RexView Diagnostický program RexView umožňuje sledovat, co se děje v runtime jádře RexCore při jeho běhu, a proto je velmi důležitým nástrojem jak při uvádění řídicího systému do provozu, tak v případě vzniku problémů během rutinního provozu. Program poskytuje detailní hierarchicky uspořádané informace o všech subsystémech jádra. Komunikace pomocí protokolu TCP/IP umožňuje připojit se k běžícímu jádru na lokálním počítači, v lokální síti i ve vzdálené síti (např. přes Internet) RexCore Narozdíl od výše zmíněných vývojových nástrojů běží runtime modul RexCore, jádro řídicího systému REX, na cílovém zařízení (PC, IPC, WinCon, WinPAC, Raspberry Pi apod.). Jádro RexCore je komplexní program provádějící paralelně různé činnosti obvyklé v řídicích systémech. Jednotlivé úlohy jsou vykonávány na základě priorit v režimu preemptivního multitaskingu pomocí několika subsystémů jádra. 3

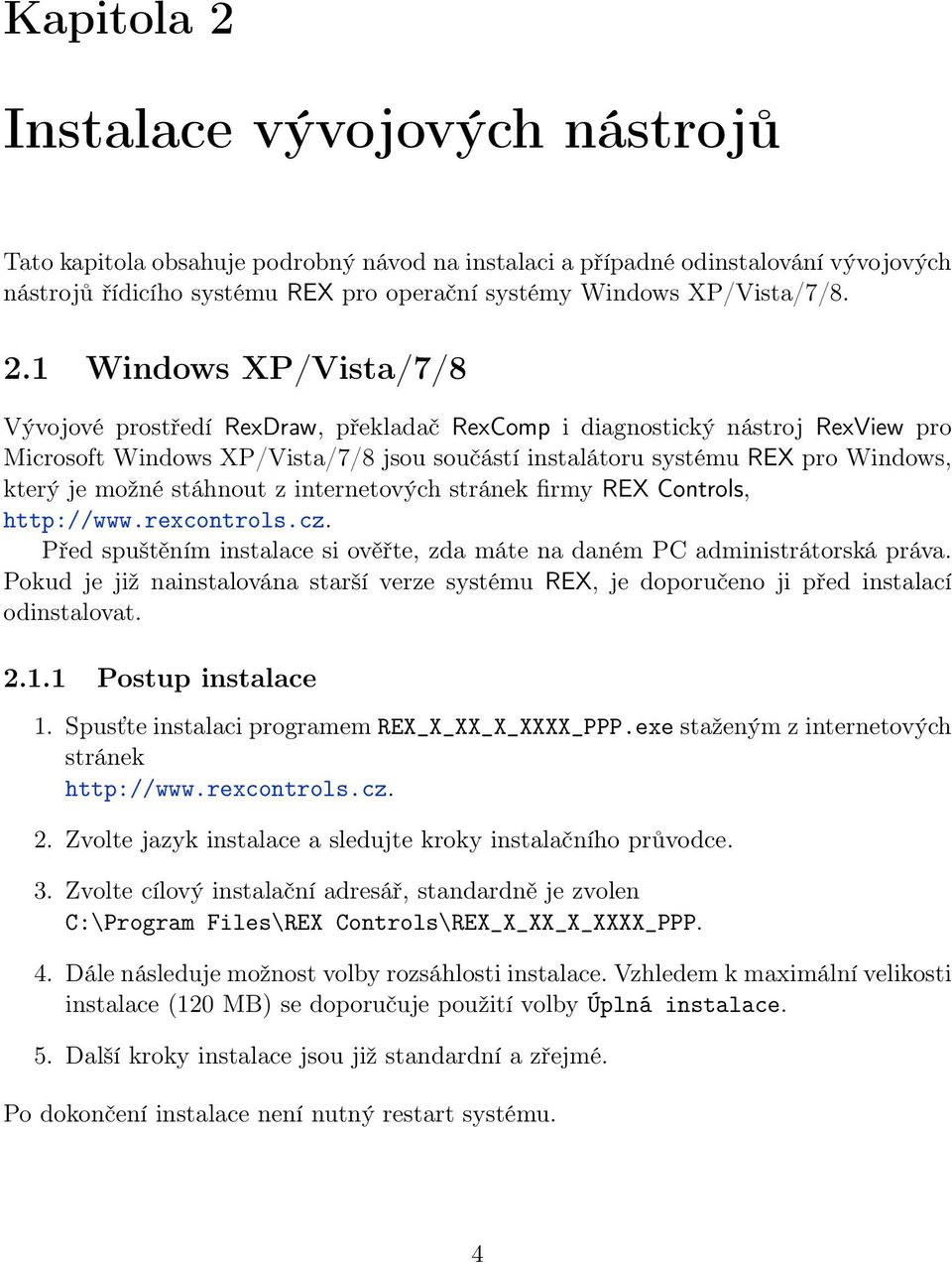

5 Kapitola 2 Instalace vývojových nástrojů Tato kapitola obsahuje podrobný návod na instalaci a případné odinstalování vývojových nástrojů řídicího systému REX pro operační systémy Windows XP/Vista/7/ Windows XP/Vista/7/8 Vývojové prostředí RexDraw, překladač RexComp i diagnostický nástroj RexView pro Microsoft Windows XP/Vista/7/8 jsou součástí instalátoru systému REX pro Windows, který je možné stáhnout z internetových stránek firmy REX Controls, Před spuštěním instalace si ověřte, zda máte na daném PC administrátorská práva. Pokud je již nainstalována starší verze systému REX, je doporučeno ji před instalací odinstalovat Postup instalace 1. Spusťte instalaci programem REX_X_XX_X_XXXX_PPP.exe staženým z internetových stránek 2. Zvolte jazyk instalace a sledujte kroky instalačního průvodce. 3. Zvolte cílový instalační adresář, standardně je zvolen C:\Program Files\REX Controls\REX_X_XX_X_XXXX_PPP. 4. Dále následuje možnost volby rozsáhlosti instalace. Vzhledem k maximální velikosti instalace (120 MB) se doporučuje použití volby Úplná instalace. 5. Další kroky instalace jsou již standardní a zřejmé. Po dokončení instalace není nutný restart systému. 4

6 2.1.2 Postup odinstalování Odinstalace se provádí standardním postupem přes Ovládací panely a Přidat/Odebrat programy, rovněž je možno využít položku Odinstalovat ve složce REX Controls ve Start menu. 5

7 Kapitola 3 Instalace runtime modulu systému REX pro Windows CE Před instalací runtime modulu systému REX je potřeba mít na platformě WinPAC-8000 zprovozněn operační systém Windows CE Postup instalace 1. Nahrát soubor RexWpc_X_XX_XXXX.arm.cab do WinPACu. Doporučuje se nahrání z USB flash disku. 2. Spustit tento soubor (např. dvojklikem myši). 3. Nainstalovat do zvoleného adresáře. 4. Zkopírovat soubor \Windows\REX for WinPAC.unload do adresáře právě naistalovaného systému REX. 5. Spustit WinPAC Utility a zvolit "Save and reboot". 6. Pro zaregistrování systému REX je potřeba provést aktivaci systému REX pomocí programu RexView, viz kapitola Postup odinstalování 1. Spustit WinPAC Utility, v záložce Autorun smazat spouštění RexInit.exe, uložit nastavení tlačítkem Save settings a na první záložce zvolit Save and reboot. 2. Zkopírovat soubor REX for WinPAC.unload z adresáře nainstalovaného systému REXdo \Windows\. 3. Spustit ze Start/Control Panel program Remove programs. 4. Odinstalovat systém REX. 6

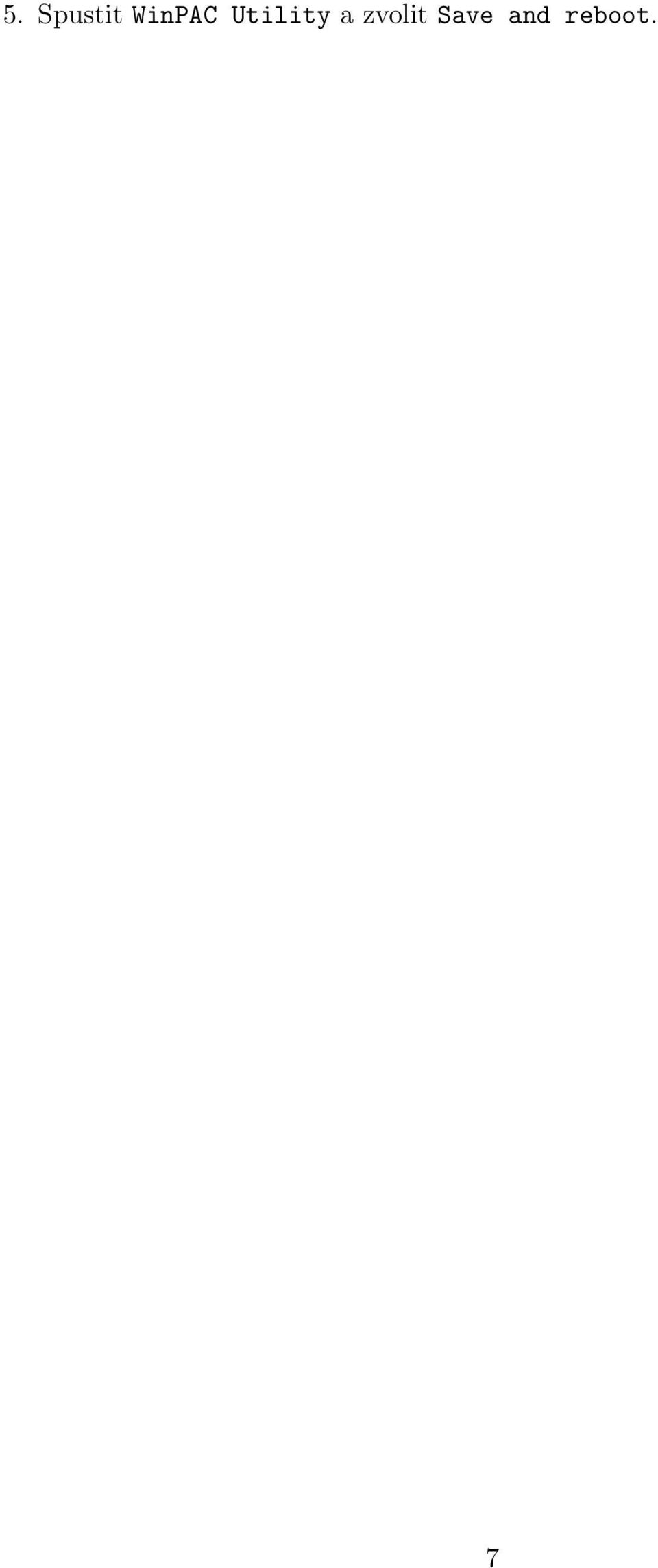

8 5. Spustit WinPAC Utility a zvolit Save and reboot. 7

9 Kapitola 4 Konfigurace, překlad a spuštění Postup vytváření algoritmu řízení budeme demonstrovat na jednoduché zpětnovazební smyčce s PID regulátorem. Konfigurace projektu probíhá v programu RexDraw. Každý projekt se skládá minimálně ze dvou souborů.mdl. První je hlavní soubor projektu, ve kterém se konfigurují jednotlivé úlohy, ovladače, priority, časování a další. Ostatní soubory projektu již obsahují samotné algoritmy (tasky). Standardní postup: 1. Spusťte program RexDraw, uložte aktuální nový soubor jako např. exec.mdl 2. Otevřete Block Library, v menu View/Block Library nebo ikonkou z nástrojové lišty 3. Vložte hlavní blok EXEC a dále pak blok TASK, oba z knihovny EXEC, do otevřeného modelu exec.mdl (dále v textu budeme umístění bloku v knihovně již značit knihovna/blok, např. EXEC/TASK). Vložení bloku se provádí přetažením z knihovny přidržením levého tlačítka myši. 4. Nyní propojte oba bloky, z výstupu Level0 bloku EXEC na vstup prev bloku TASK. Propojení se provádí opět levým tlačítkem myši (přidržením a táhnutím z výstupu na vstup nebo i opačně). K připojení dojde, jestliže se jednoduchý kříž myši změní na dvojitý. Správně propojená čára není přerušovaná a končí plnou šipkou. 8

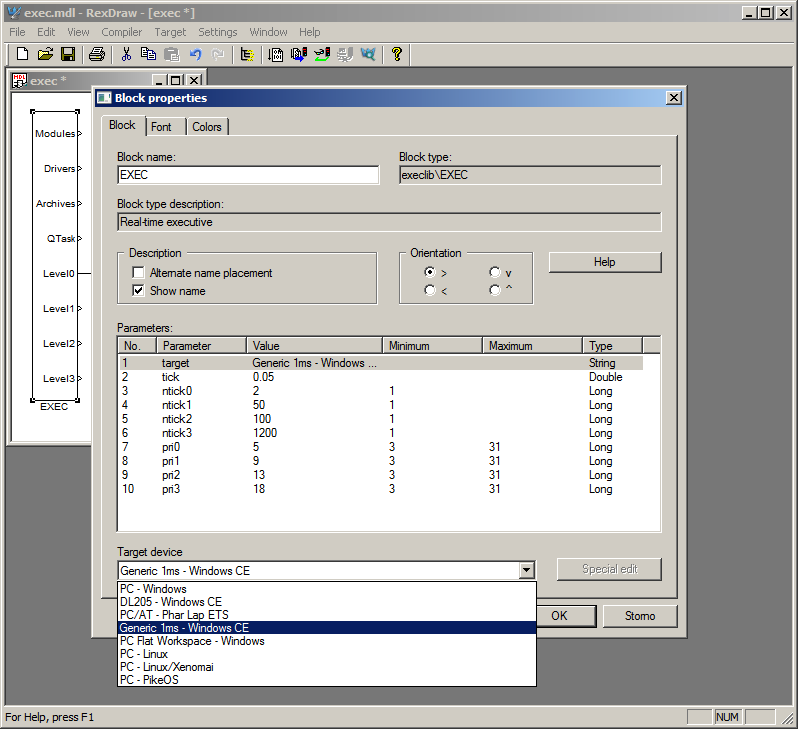

10 5. Konfigurace každého bloku ve schématu se provádí dvojklikem na příslušný blok. Otevře se okno pro nastavení parametrů a vlastností. Parametry všech bloků systému REX jsou podrobně popsány v nápovědě (po stisknutí klávesy F1) a v manuálu Funkční bloky systému REX [1]. 6. V parametrech bloku EXEC nastavte ntick0 = 2, tj. úloha připojená na Level0 se bude provádět s periodou tick*ntick0=0.1s. V rozbalovacím seznamu vyberte cílové zařízení target = Generic 1ms Windows CE. 9

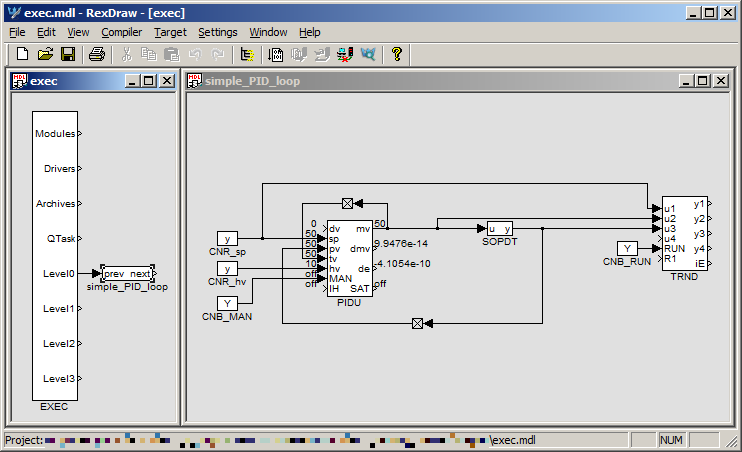

11 7. Blok TASK přejmenujeme na simple_pid_loop (políčko Block v konfiguračním okně stejně jako parametry). Tímto přejmenováním zajistíme propojení modelu simple_pid_loop.mdl s příslušnou spouštěnou úlohou. Zmíněný model pro úlohu si vytvoříme dále. 8. Soubor exec.mdl uložíme. Nyní je nutné jej definovat jako hlavní soubor projektu. To se provede v menu volbou File/Set as main. Po tomto nastavení se změní název okna na exec - RexDraw [exec]. 9. Pro tvorbu modelu simple_pid_loop si otevřeme nové okno a použijeme následující bloky z Block Library: MATH/CNB konstanta typu Boolean, změna jména CNB_MAN, parametr YCN=off, MATH/CNB konstanta typu Boolean, změna jména CNB_RUN, parametr YCN=on, MATH/CNR konstanta typu Double, změna jména CNR_sp, parametr ycn = 50, MATH/CNR konstanta typu Double, změna jména CNR_hv, parametr ycn=10, REG/SOPDT model procesu druhého řádu s dopravním zpožděním, parametry itf=2, k0=1, tau=0, tau1=5, tau2=4, del=0.2, ostatní jsou beze změny REG/PIDU PID regulátor, parametry irtype=7: PID, k=4.3, ti=6.68, td=1.67, nd=2, tt=3.34, hilim=100, lolim=0, ostatní jsou beze změny ARC/TRND záznam trendů v reálném čase, parametry n=3, l=500 Propojíme bloky tak, jak ukazuje následující obrázek. Regulátor PIDU bude řídit model procesu SOPDT. Rozdvojení čar se provádí přidržením pravého tlačítka myši na čáře a táhnutím. Aby bylo přesně definováno rozpojení rychlých zpětnovazebních smyček, jsou použity rozpojovací bloky EXEC/LPBRK znázorněné formou přeškrtnutého čtverečku. Bloky LPBRK je potřeba otočit, aby vstup měly vpravo a výstup vlevo. Libovolný z bloků je možné ve schématu otočit pomocí parametru Orientation v okně pro nastavení parametrů (Block properties). 10

12 Tímto postupem jsme vytvořili exekutivu exec.mdl a příslušný algoritmus řízení v souboru simple_pid_loop.mdl. Jedná se o PID regulaci systému druhého řádu s dopravním zpožděním. Logická konstanta CNB_MAN = on přepíná PID regulátor do manuálního režimu, kdy je na jeho výstup mv pouze kopírován vstup hv, tedy konstanta CNR_hv. Naopak v automatickém režimu (CNB_MAN = off) plní regulátor svoji hlavní funkci a svým výstupem mv řídí blok SOPDT tak, aby jeho výstup co nejrychleji najel na požadovanou konstantní hodnotu CNR_sp. Před spuštěním projektu je nutné jej přeložit. Překlad se spustí výběrem položky Compiler/Compile z menu nebo ikonkou. Výsledek překladu se zobrazí v okně Compiler window. Pokud překlad skončí bez chyby, vytvoří se soubor exec.rex. 11

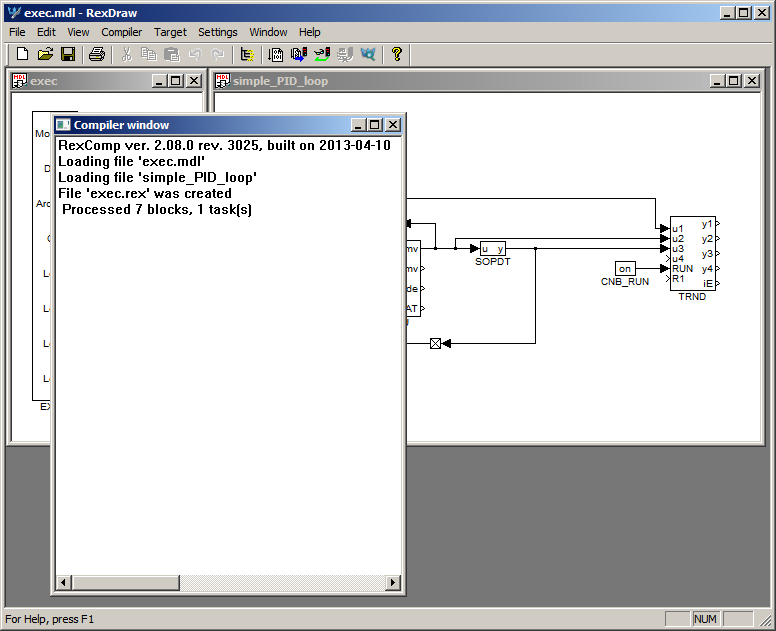

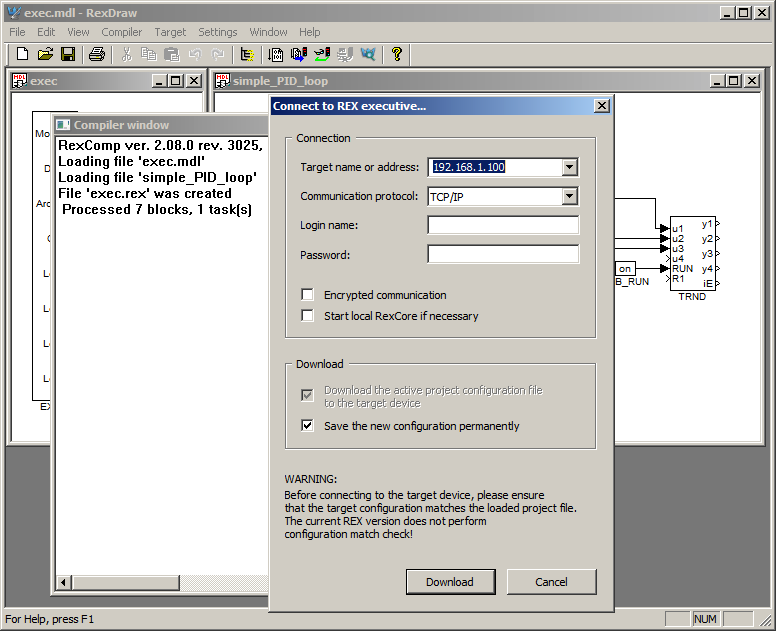

13 Pro spuštění projektu na cílové platformě využijeme ikonu Compile and Download. Po překladu projektu jsme vyzváni k zadání cílového zařízení, do kterého chceme projekt nahrát. 12

14 Do políčka Target name or address zadáme IP adresu cílového zařízení (WinPAC), všechny ostatní položky ponecháme bez změn a stiskneme tlačítko Download. Po úspěšném připojení a nahrání projektu máme možnost zůstat připojeni k cílovému zařízení a sledovat běh řídicího algoritmu, zvolíme Watch. Program RexDraw nyní pracuje v tzv. online režimu. Pro sledování vstupů a výstupů regulátoru PIDU na něj 1x klikneme levým tlačítkem myši a v menu zvolíme Target/Monitor selection. 13

15 Následně můžeme po dvojkliku na blok CNR_sp změnit požadovanou hodnotu regulační smyčky např. na ycn = 30 a po nějaké době zpět na ycn = ycn = 50 a ihned uvidíme, že PID regulátor začal na tuto změnu reagovat. Obdobným způsobem můžeme sledovat i další bloky a měnit jejich parametry. Nyní pomocí ikony spustíme diagnostický program RexView, ve kterém můžeme řídicí algoritmus sledovat ještě podrobněji. Potvrdíme nabízenou cílovou adresu zařízení. V levém bílém panelu je možné rozbalit strom, který představuje běžící exekutivu na připojeném zařízení. Najdeme si záložku simple_pid_loop, která obsahuje všechny bloky naprogramovaného algoritmu. Procházením po jednotlivých blocích můžeme měnit jejich parametry, sledovat vstupy a výstupy, při pokročilém ladění pak i vnitřní stavy. Zvolímeli blok TRND a záložku Trend, zobrazí se nám graf ukládaných výstupů. Nyní můžeme v programu RexDraw opět změnit požadovanou hodnotu, tentokrát na CNR_sp.ycn = 50 a sledovat reakci PID regulátoru v grafu. Stejného výsledku bychom dosáhli, pokud bychom konstantu CNR_sp.ycn změnili přímo v programu RexView a přepnuli se zpět na záložku Trend bloku TRND. 14

16 Nyní můžeme programy RexView i RexDraw odpojit od cílového zařízení pomocí ikony. Program RexDraw ještě nabídne přenesení změněného parametru CNR_sp.ycn do zdrojového výkresu projektu, v tuto chvíli zvolíme No. 15

17 Kapitola 5 Konfigurace IO na platformě WinPAC V předchozí kapitole bylo ukázáno, jak rozběhnout algoritmus systému REX na cílovém zařízení. Ten však zatím nijak neinteraguje s okolím, není napojen na žádné fyzické signály. Nyní tedy přejdeme k řízení reálného procesu, který byl až dosud simulován pomocí bloku SOPDT. Budeme vycházet z předchozího příkladu. Nejprve si uložíme soubor exec.mdl jako exec_wpc.mdl a nastavíme ho jako hlavní soubor projektu. Z knihovny Block library vložíme blok EXEC/MODULE a pojmenujeme ho WpcDrv. Poté ještě vložíme blok ovladače IODRV. Přejmenujeme ho na WPC a nastavíme následující parametry: module = WpcDrv, classname = WpcDrv, cfgname = WpcDrv.rio, factor = 1 a ostatní ponecháme beze změny. Pospojujte bloky v hlavním souboru projektu dle obrázku níže. Tímto je dána konfigurace exekutivy. 16

18 Změna algoritmu řízení simple_pid_loop.mdl je následující. Nejprve si algoritmus uložíme jako simple_pid_loop_wpc.mdl. V souboru exekutivy exec_wpc.mdl změníme název bloku simple_pid_loop na simple_pid_loop_wpc. Vymažeme blok SOPDT. Na výstup regulátoru mv připojíme blok MATH/LIN, jehož výstup napojíme na vlajku INOUT/Goto. Parametr vlajky nastavíme na GotoTag=WPC S2I24V0). Touto vlajkou definujeme, že ve druhém slotu WinPACu je zasunuta karta I8024 a její nultý kanál je napěťový signál ovlivňující řízený proces. Blok LIN přepočítává výstup regulátoru (0-100%) na výstupní napětí (0-10V). Nastavte u1 = 0, y1 = 0, u2 = 100, y2 = 10. Dále připojíme vlajku INOUT/From na další blok LIN a jeho výstup připojíme na vstup pv PID regulátoru. Parametr vlajky nastavíme na GotoTag=WPC S3I17X0. Takto definujeme, že na nultém kanálu karty I8017H zasunuté ve třetím slotu WinPACu budeme měřit výstup řízeného procesu. Blok LIN1 přepočítává naměřené napětí na inženýrské jednotky. Nastavte například u1 = 0, y1 = 0, u2 = 10, y2 = 100, což zajistí přepočet napětí na procenta. Na závěr je možné vymazat nepotřebný blok LPBRK. Po překladu nový binární konfigurační soubor exec_wpc.rex nahrajeme na cílové zařízení WinPAC. V dialogovém okně Connection použijte IP adresu WinPACu. Pro řízení reálného systému bude samozřejmě potřeba upravit parametry bloku REG/PIDU podle jeho dynamického chování, což však není předmětem tohoto návodu. Podrobný popis zařazení ovladače pro WinPAC lze nalézt v manuálu [2]. Standardní konfigurace exekutivy a soubor všech podporovaných vlajek jsou umístěny v instalačním adresáři systému REX (standardně adresář C:\Program Files\REX Controls\REX_<version>\EXAMPLES\IODRV\WPC_Example. 17

19 Kapitola 6 Licencování řídicího systému REX 6.1 Zkušební verze Zkušební verze systému REX je funkční po dobu 2 hodin, je možno použít všechny funkční bloky kategorie Standard, viz [1]. Po uplynutí této doby je běh jádra RexCore na cílovém zařízení bez jakéhokoliv upozornění ukončen. Spuštění jádra RexCore ve zkušebním režimu je potřeba potvrdit pomocí dialogu, který se objeví při prvním připojení k cílovému zařízení z programů RexView nebo RexDraw. 6.2 Aktivace licence řídicího systému REX Pro trvalý běh systému REX je potřeba aktivovat licenci jádra RexCore a dalších volitelných modulů. Licence je možno zakoupit v e-shopu na adrese Následně je potřeba zakoupenou licenci spárovat s konkrétním hardwarovým zařízením. Každá instalace systému REX pro WinPAC je identifikována pomocí tzv. SiteCode identifikátoru, který lze získat pomocí programu RexView. Po připojení k cílovému zařízení otevřete pomocí pravého tlačítka myši a položky menu Licence dialogové okno, odkud můžete identifikátor zkopírovat. 18

20 Následně se na portálu přihlaste pomocí vašeho uživatelského jména a hesla, abyste mohli zobrazit seznam licencí, které máte k dispozici. 19

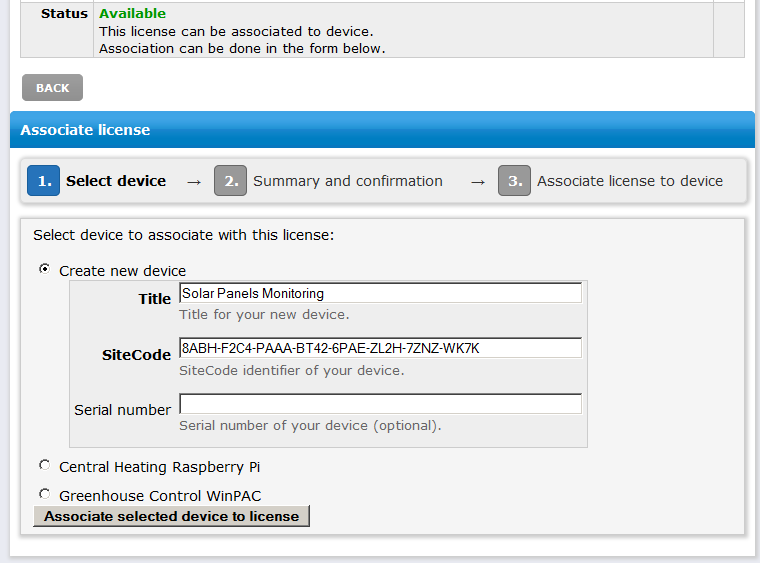

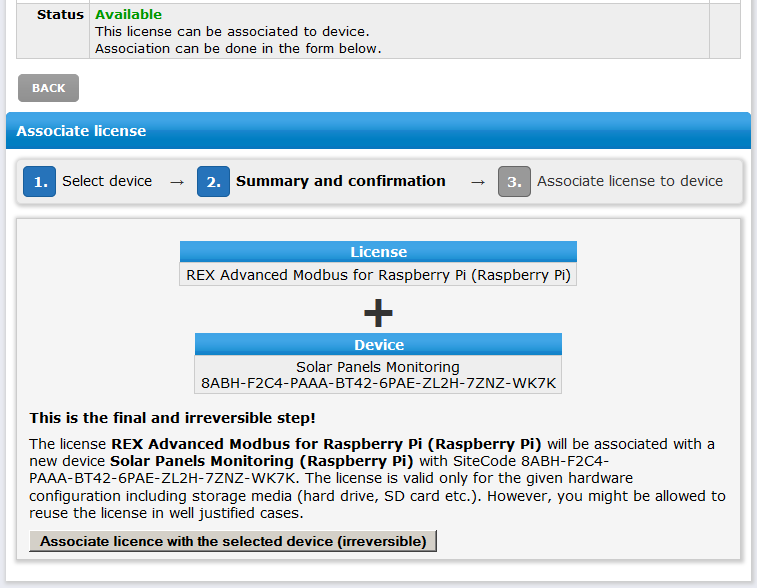

21 Licenci spárujete s daným hardwarovým zařízením právě pomocí identifikátoru SiteCode. Následně jste vyzváni k potvrzení přiřazení licence jedná se o poslední a nevratný krok. 20

22 Po přiřazení licence je vygenerován aktivační klíč, tzv. SiteKey, který umožní trvalý běh jádra RexCore. 21

23 Tento klíč nahrajete pomocí licencovacího dialogu v RexView do cílového zařízení (tlačítko Add). Pokud je klíč platný, objeví se aktivované licence. WinPAC je však potřeba restartovat. 22

24 Po restartu je možno zkontrolovat, že licence byla aplikována správně a jádro RexCore poběží trvale. 23

25 Literatura [1] REX Controls s.r.o.. Funkční bloky systému REX Referenční příručka, [2] REX Controls s.r.o.. Ovladač WpcDrv systému REX pro WinPAC 8000 Uživatelská příručka, Referenční číslo dokumentace:
