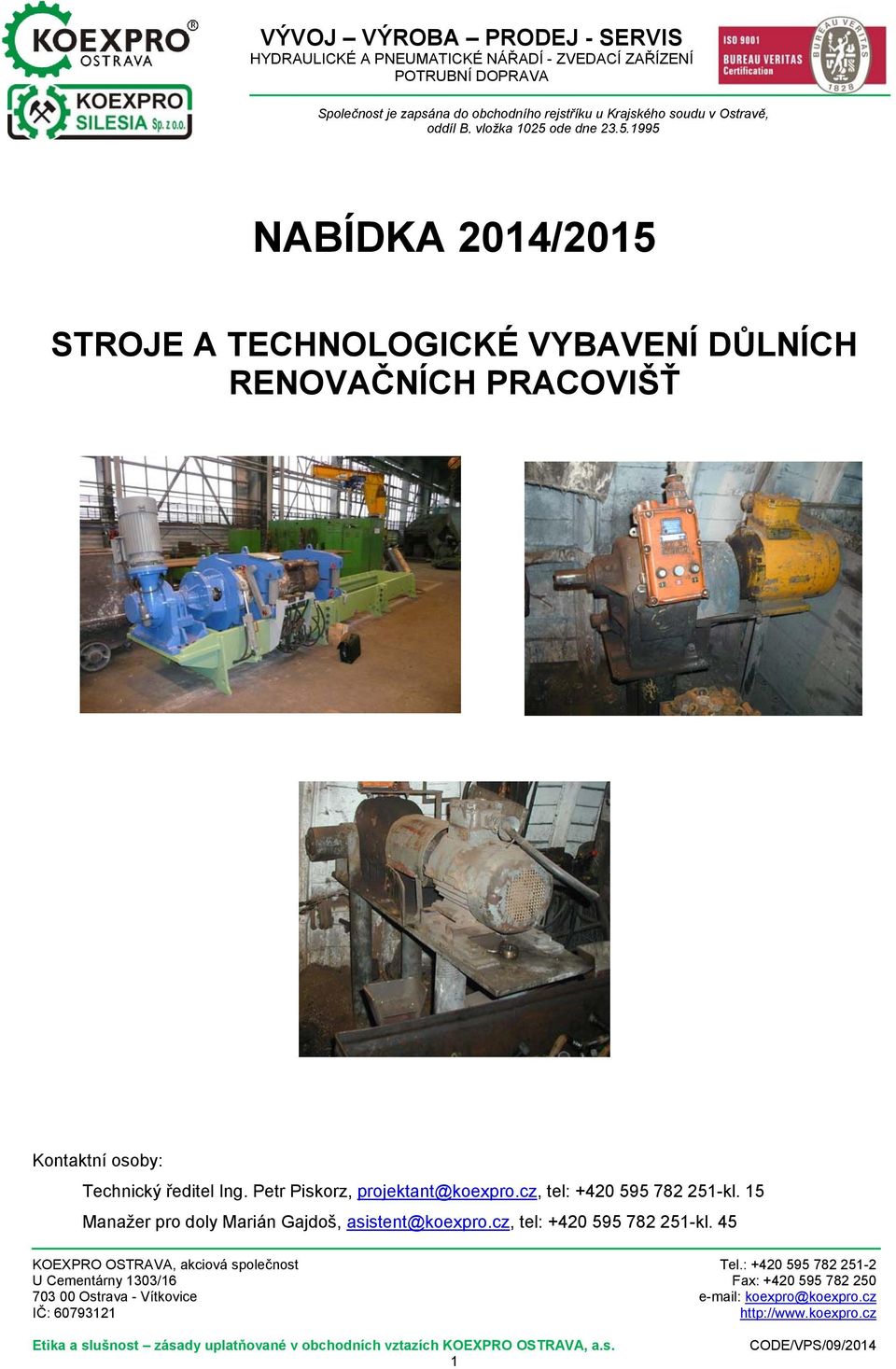

1 NABÍDKA 2014/2015 STROJE A TECHNOLOGICKÉ VYBAVENÍ DŮLNÍCH RENOVAČNÍCH PRACOVIŠŤ Kontaktní osoby: Technický ředitel Ing. Petr Piskorz, projektant@koexpro.cz, tel: kl. 15 Manažer pro doly Marián Gajdoš, asistent@koexpro.cz, tel: kl. 45 1

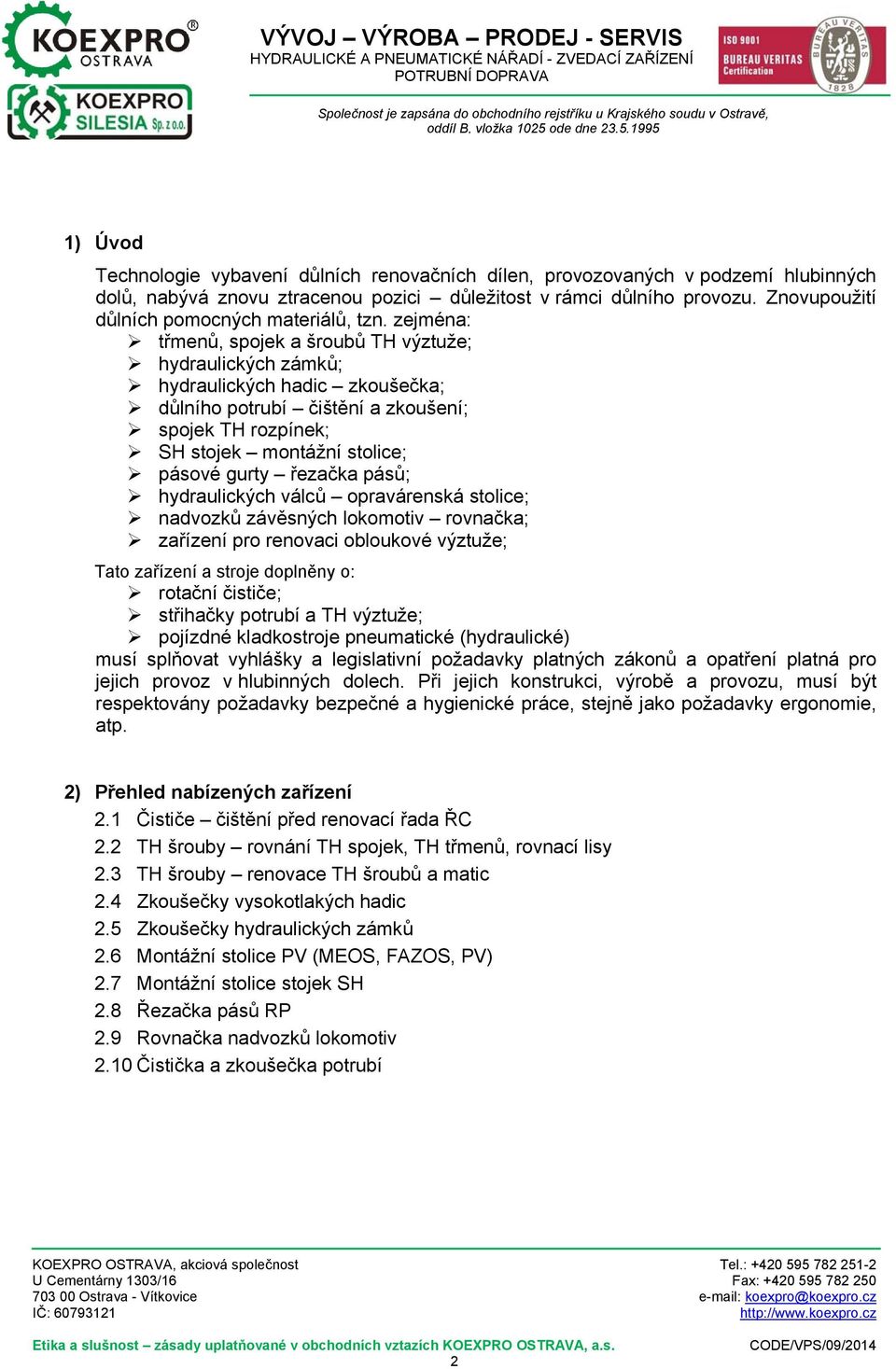

2 1) Úvod Technologie vybavení důlních renovačních dílen, provozovaných v podzemí hlubinných dolů, nabývá znovu ztracenou pozici důležitost v rámci důlního provozu. Znovupoužití důlních pomocných materiálů, tzn. zejména: třmenů, spojek a šroubů TH výztuže; hydraulických zámků; hydraulických hadic zkoušečka; důlního potrubí čištění a zkoušení; spojek TH rozpínek; SH stojek montážní stolice; pásové gurty řezačka pásů; hydraulických válců opravárenská stolice; nadvozků závěsných lokomotiv rovnačka; zařízení pro renovaci obloukové výztuže; Tato zařízení a stroje doplněny o: rotační čističe; střihačky potrubí a TH výztuže; pojízdné kladkostroje pneumatické (hydraulické) musí splňovat vyhlášky a legislativní požadavky platných zákonů a opatření platná pro jejich provoz v hlubinných dolech. Při jejich konstrukci, výrobě a provozu, musí být respektovány požadavky bezpečné a hygienické práce, stejně jako požadavky ergonomie, atp. 2) Přehled nabízených zařízení 2.1 Čističe čištění před renovací řada ŘC 2.2 TH šrouby rovnání TH spojek, TH třmenů, rovnací lisy 2.3 TH šrouby renovace TH šroubů a matic 2.4 Zkoušečky vysokotlakých hadic 2.5 Zkoušečky hydraulických zámků 2.6 Montážní stolice PV (MEOS, FAZOS, PV) 2.7 Montážní stolice stojek SH 2.8 Řezačka pásů RP 2.9 Rovnačka nadvozků lokomotiv 2.10 Čistička a zkoušečka potrubí 2

3 2.1 Čističe čištění před renovací Rotační čistič typu RČ 1 a RČ 2 slouží k čistění zkorodovaných nebo jinak znečistěných drobných kovových částí, které jsou určeny k dalšímu využití. ROTAČNÍ ČISTIČ ROTAČNÍ ČISTIČ RČ 1 RČ TH šrouby rovnání TH spojek, TH třmenů, rovnací lisy Rovnačka TH spojek RTHS 1 a RTHT 1 slouží k rovnání deformovaných spojek TH výztuže a k rovnání deformovaných třmenů TH výztuže v důlních podmínkách. ROVNAČKA TH SPOJEK ROVNAČKA TH TŘMENŮ RTHS 1 RTHT 1 3

4 Lis na rovnání TH spojek LHRS slouží k rovnání použitých a pokřivených TH spojek, k rovnání spojovacích dílů rozpínek, případně k dalším jednoduchým lisovacím a rovnacím operacím. Rovnací lis typ RL 1 slouží k renovaci (rovnání) deformovaných TH třmenů. LIS NA ROVNÁNÍ TH SPOJEK ROVNACÍ LIS TH TŘMENŮ LHRS RL TH šrouby renovace TH šroubů a matic Zařízení pro renovaci TH šroubů R THE, PTH-E, PTH 1, ZŠ a ZMŠP slouží k demontáži zkorodovaných nebo poškozených TH šroubů a matic a jejich následné renovaci. Jednotlivé typy zařízení pro renovaci TH šroubů se liší provedením a použitým druhem pracovního média. RENOVAČKA TH ŠROUBŮ ELEK. PŘETÁČEČKA TH ŠROUBŮ ELEKT. PŘETÁČEČKA ŠROUBŮ HYDRAULICKÁ R THE PTH-E PTH 1 4

5 ZÁVITOŘEZ ZŠ ZÁVITOŘEZ ZMŠP 2.4 Zkoušečky vysokotlakých hadic Zkoušečka VT hadic Z VTH slouží pro odzkoušení repasovaných - opravených vysokotlakých hadic z hlediska požadovaného tlaku a těsnosti. ZKOUŠEČKA VT HADIC Z VTH 2.5 Zkoušečky hydraulických zámků Zkoušečka hydraulických zámků typ Z HZ a zkoušečka hydraulických zámků typ ZHZ-1 slouží k testování hydraulických zámků důlních stojek po opravách v důlní dílně. Testováním zkouškami se ověřuje, zda opravené hydraulické zámky vyhoví požadavkům následného provozu z hlediska bezpečnosti a funkčnosti. 5

6 ZKOUŠEČKA HYDRAULICKÝCH ZÁMKŮ Z HZ ZKOUŠEČKA HYDRAULICKÝCH ZÁMKŮ ZHZ Montážní stolice PV (MEOS, FAZOS, PV) Montážní stolice stojek posuvných výztuží MEOS a FAZOS, slouží k přezkušování funkce a bezpečné provozuschopnosti stojek posuvné výztuže. MONTÁŽNÍ STOLICE STOJEK PV MEOS 6

7 MONTÁŽNÍ STOLICE STOJEK PV FAZOS 2.7 Montážní stolice stojek SH Montážní stolice stojek MS SH slouží k montáži a demontáži stojek SH (IHV). MONTÁŽNÍ STOLICE STOJEK SH MS SH 7

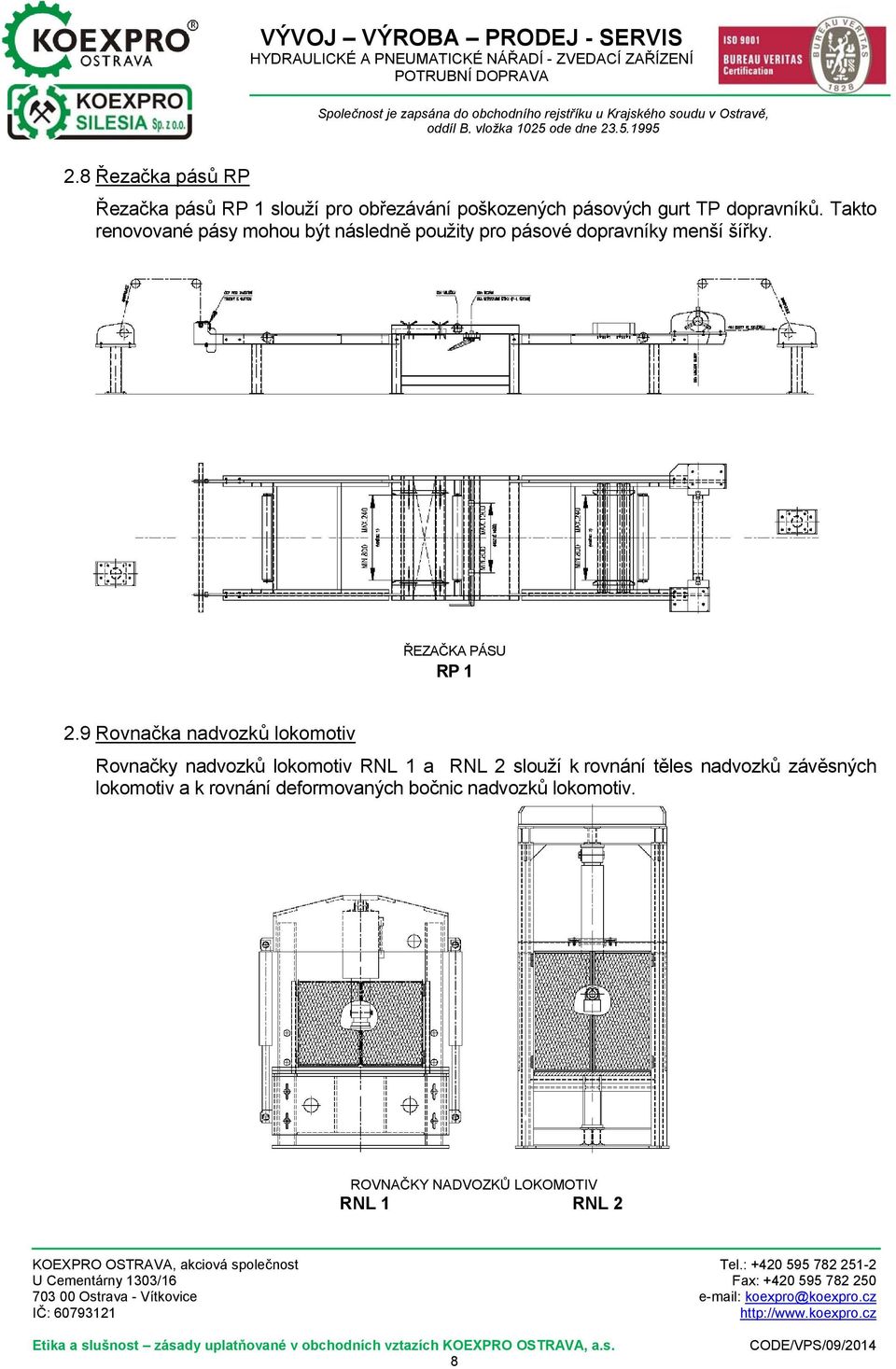

8 2.8 Řezačka pásů RP Řezačka pásů RP 1 slouží pro obřezávání poškozených pásových gurt TP dopravníků. Takto renovované pásy mohou být následně použity pro pásové dopravníky menší šířky. ŘEZAČKA PÁSU RP Rovnačka nadvozků lokomotiv Rovnačky nadvozků lokomotiv RNL 1 a RNL 2 slouží k rovnání těles nadvozků závěsných lokomotiv a k rovnání deformovaných bočnic nadvozků lokomotiv. ROVNAČKY NADVOZKŮ LOKOMOTIV RNL 1 RNL 2 8

9 2.10 Čistička a zkoušečka potrubí Zařízení pro čistění a zkoušení potrubí ZČZP 1 je pneumaticky poháněné zařízení. Slouží k rotačnímu čistění vnitřního prostoru potrubních rour o délce do 6m, světlosti DN 100 a DN 150 a následně k provedení tlakové zkoušky roury. ČISTIČKA A ZKOUŠEČKA POTRUBÍ ZČZP 1 3) Závěr doporučení Stroje, zařízení a technologické linky pro opravu a testování ověřování technických parametrů renovovaného důlního materiálu, hydraulických komponent výztuží a důlních strojů, hadic hydraulických rozvodů atp., při respektování NV č. 176/2008, NV č. 23/2003 Sb. a dalších, musí zabezpečovat: kvalitní servis při zajištění bezpečnosti a hygieny práce; jednoduchou identifikaci servisních pracovišť a osob odpovídajících za servis; vysokou operativnost při minimalizaci nákladů při dopravě z primárních pracovišť k renovaci a zpět; eliminaci dalších negativních jevů, jako např. realizace zimních opatření při ochraně sledování zejména hydraulických mechanizmů, atp. KOEXPRO OSTRAVA, akciová společnost je připravena na základě požadavků poptávek důlních podniků, zpracovat nabídky na výrobu nových strojů a zařízení renovačních dílen, popř. na zpracování průvodní dokumentace nezbytné k legalizaci strojů a zařízení vyrobených v rámci důlních podniků. 9
