Návod k použití LI 48932

Transkript

1 LI 48932

2 Návod k použití LI Q4ACZM1253 1

3 Obr. 1 PLYN ELEKTRO Min. 750 Min

4 Návod k použití Popis spotřebiče Druhy provozu Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích, oknech, průchodkami přívodu/odvodu vzduchu zdí nebo cestou jiných technických opatření, jako je oboustranný uzávěr nebo jiné, může proudit vzduch ke spalování. Přepínač osvětlení/ventilátor Výsuvný štít Při nedostatečném přívodu vzduchu vzniká nebezpečí otravy v důsledku zpětně nasátých zplodin. Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Poznámka: Při posuzování musí být bráno v úvahu vždy celkové možnosti vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Je-li odsavač využit k provozu s cirkulací s aktivním uhlíkovým filtrem - je provoz možný bez omezení. Druhy provozu Provoz s odvětráním Ventilátor odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr ven. Tukový filtr pohlcuje tukové částečky z kuchyňských výparů. Kuchyň pak zůstává bez mastnoty a zápachu. Při provozu odsavače s odvětráním a současném provozu topných těles, závislých na funkci komínu (např. topná tělesa na plyn, olej nebo uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topná tělesa potřebují ke spalování. Bezpečný provoz je možný tehdy, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Provoz s cirkulací vzduchu K tomu musí být instalován aktivní uhlíkový filtr (viz Filtry a údržba). Kompletní montážní sadu a náhradní filtry obdržíte ve specializované prodejně. Odpovídající čísla příslušenství jsou uvedena v závěru tohoto návodu k použití. Ventilátor odsavače nasává kuchyňské výpary a odvádí je přes tukový filtr a aktivní uhlíkový filtr vyčištěné zpět do kuchyně. Tukový filtr pohlcuje tukové částečky z kuchyňských výparů. Aktivní uhlíkový filtr váže pachové částečky. Pokud není instalován uhlíkový filtr, nemohou být vázány pachové částečky z kuchyňských výparů. 3

5 Před prvním použitím Důležitá upozornění: Tento návod k použití platí pro více modelů. Je možné, že jednotlivé detaily vybavení neodpovídají vašemu spotřebiči. Odsavač odpovídá platným bezpečnostním předpisům. Opravy smí provádět jen odborník. Neodbornými opravami může pro uživatele vzniknout značné nebezpečí. Před použitím spotřebiče si pečlivě přečtěte tento návod k použití. Obsahuje důležité informace k Vaší bezpečnosti a používání a ošetřování spotřebiče. Uschovejte tento návod k použití a montáži pro příp. dalšího vlastníka. Pokud je spotřebič poškozen, neuvádějte jej do provozu. Připojení a uvedení do provozu musí provést jen odborník. Poškozený přípojný kabel tohoto spotřebiče smí vyměnit pouze výrobce, jeho zákaznický servis nebo jiná podobně kvalifikovaná osoba, aby nedošlo k ohrožení. Obalový materiál řádně zlikvidujte (viz Montážní návod). Odsavač použijte jen s nasazenými žárovkami. Vadné žárovky byste měli ihned vyměnit, aby nedošlo k přetížení zbývajících žárovek. Pod odsavačem neflambujte. Nebezpečí zapálení tukového filtru od stoupajících plamenů.! Nad topnými tělesy na pevná paliva (uhlí, dřevo apod.) je provoz odsavače par povolen jen podmínečně (viz návod k montáži). Plynové varné desky/plynové sporáky Plynové varné desky vždy používejte jen k tomu účelu, ke kterému byly vyrobeny. Důležité: Plameny plynových varných spotřebičů musí být vždy zakryty varným nádobím. Silné teplo vyvíjené otevřenými plameny! plynových varných zón by mohlo poškodit odsavač par. Odsavač par nikdy nepoužívejte bez tukových filtrů. Přehřátý tuk nebo olej se může snadno vznítit. Proto na přípravu pokrmů na tuku nebo oleji, např. bramborových hranolků, vždy dohlížejte. 4

6 Ovládání odsavače Kuchyňské výpary nejúčinněji odstraníte: Zapnutím odsavače na začátku vaření. Vypnutím odsavače až za několik minut po ukončení vaření. Zapnutí: Stiskněte tlačítko L nebo +. Ventilátor se spustí ve stupni. Přepínání ventilačních stupňů/ intenzivní stupeň: Ventilátor zap Stupně ventilátoru nižší Ventilátor vyp Stupně ventilátoru vyšší 1. Stisknutím tlačítka + můžete stupně ventilátoru zvýšit, resp. zapnout intenzivní stupeň. Při intenzivním stupni spotřebič dosáhne nejvyššího výkonu. Tento stupeň byste měli používat pouze krátkodobě. Pokud intenzivní stupeň nevypnete ručně, po 10 minutách se ventilátor sám přepne na stupeň. 2. Stisknutím tlačítka můžete vypnout intenzivní stupeň, přepnout na ventilační stupně nebo odsavač par zcela vypnout. Osvětlení Zap / vyp Ventilátor Zap / vyp Ukazatel: Stupně ventilátoru / intenzivní stupeň Nasycení tukového filtru # Nasycení aktivního uhlíkového filtru Intervalová ventilace Slouží k větrání kuchyně v hodinovém intervalu na nejnižším ventilačním stupni, nonstop. Zapnutí : Stiskněte tlačítko štít. Intervalová ventilace a vytáhněte výsuvný Ventilátor běží 5 minut na stupni. Poté se na 55 minut vypne. Tento proces se opakuje každou hodinu. Vypnutí: Stiskněte tlačítko. 5

7 Ovládání odsavače Vypnutí: Spotřebič můžete vypnout dvěma různými způsoby. Přímé vypnutí: Stiskněte tlačítko L. Zvláštní funkce Automatické zapnutí osvětlení, např. přes spínací hodiny: Ventilátor a osvětlení musí být vypnuté. Zapnutí: Stiskněte současně tlačítka - a. Důležité: Všechny ventilační funkce jsou vypnuté. Vypnutí s doběhem ventilátoru: Zasuňte výsuvný štít až nadoraz. Ventilátor běží na naposledy nastaveném ventilačním stupni ještě cca 10 minut a poté se vypne. Pokud je při zasunování výsuvného štítu zapnutý intenzivní stupeň, přepne se automaticky během doběhu. Pokud je zapnutá intervalová ventilace, pracuje po doběhu normálně dál. Po cca 3 sekundách se pro potvrzení osvětlení rozsvítí. Vypnutí: Proces opakujte při zapnutém osvětlení. Po cca 3 sekundách se nastavení potvrdí vypnutím osvětlení. Osvětlení Osvětlení můžete kdykoliv použít, i když je spotřebič vypnutý. Zapnutí/vypnutí: Stiskněte tlačítko a. Nastavení jasu: Stiskněte tlačítko a a držte je stisknuté, dokud nedosáhnete požadovaného jasu. 6

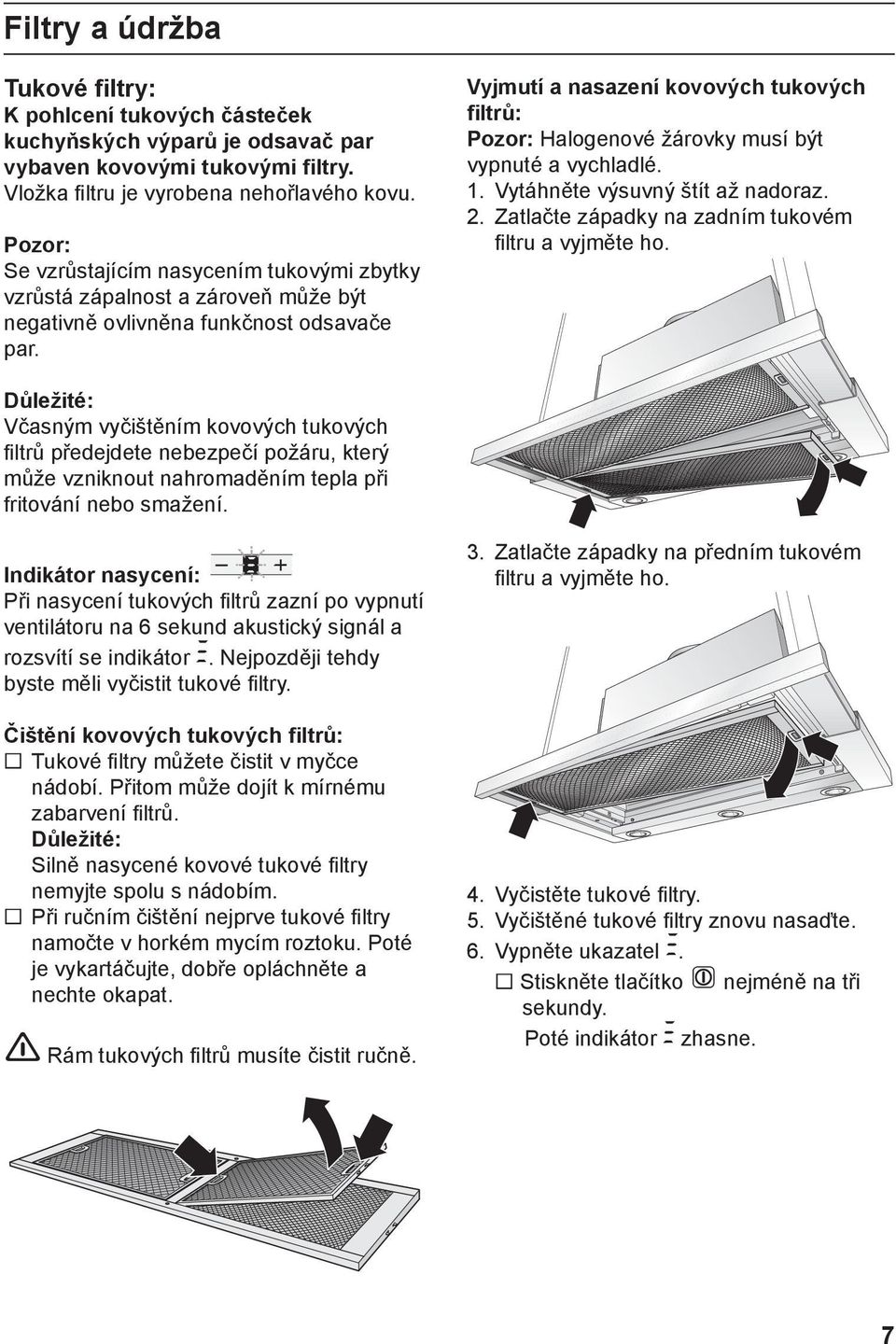

8 Filtry a údržba Tukové filtry: K pohlcení tukových částeček kuchyňských výparů je odsavač par vybaven kovovými tukovými filtry. Vložka filtru je vyrobena nehořlavého kovu. Pozor: Se vzrůstajícím nasycením tukovými zbytky vzrůstá zápalnost a zároveň může být negativně ovlivněna funkčnost odsavače par. Vyjmutí a nasazení kovových tukových filtrů: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Vytáhněte výsuvný štít až nadoraz. 2. Zatlačte západky na zadním tukovém filtru a vyjměte ho. Důležité: Včasným vyčištěním kovových tukových filtrů předejdete nebezpečí požáru, který může vzniknout nahromaděním tepla při fritování nebo smažení. Indikátor nasycení: Při nasycení tukových filtrů zazní po vypnutí ventilátoru na 6 sekund akustický signál a rozsvítí se indikátor #. Nejpozději tehdy byste měli vyčistit tukové filtry. Čištění kovových tukových filtrů: Tukové filtry můžete čistit v myčce nádobí. Přitom může dojít k mírnému zabarvení filtrů. Důležité: Silně nasycené kovové tukové filtry nemyjte spolu s nádobím. Při ručním čištění nejprve tukové filtry namočte v horkém mycím roztoku. Poté je vykartáčujte, dobře opláchněte a nechte okapat. Rám tukových filtrů musíte čistit ručně. 3. Zatlačte západky na předním tukovém filtru a vyjměte ho. 4. Vyčistěte tukové filtry. 5. Vyčištěné tukové filtry znovu nasaďte. 6. Vypněte ukazatel #. Stiskněte tlačítko L nejméně na tři sekundy. Poté indikátor # zhasne. 7

9 Filtry a údržba Aktivní uhlíkový filtr: Slouží k vázání pachů při provozu s cirkulací vzduchu. Pozor: Se vzrůstajícím nasycením tukovými zbytky vzrůstá zápalnost a zároveň může být negativně ovlivněna funkčnost odsavače par. Důležité: Včasnou výměnou aktivního uhlíkového filtru předejdete nebezpečí požáru, který může vzniknout nahromaděním tepla při fritování nebo smažení. Nasazení: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Vymontujte tukové filtry (viz Vysazení a nasazení kovových tukových filtrů). 2. Nasaďte aktivní uhlíkový filtr. 3. Zacvakněte spony na obou stranách. 4. Nasaďte tukové filtry (viz Vysazení a nasazení kovových tukových filtrů). 5. Zhasněte indikátor. Stiskněte tlačítko L a držte je alespoň 3 sekundy stisknuté. Poté indikátor zhasne. Indikátor nasycení: Při nasycení aktivního uhlíkového filtru zazní po vypnutí ventilátoru na 6 sekund akustický signál a rozsvítí se indikátor. Nejpozději tehdy byste měli aktivní uhlíkový filtr vyměnit. Vyjmutí: Pozor: Halogenové žárovky musí být vypnuté a vychladlé. 1. Vyjměte tukové filtry. 2. Stiskněte spony na obou stranách a vyjměte aktivní uhlíkový filtr směrem dolů. 3. Výměna aktivního uhlíkového filtru: Při normálním provozu (1 až 2 hodiny denně) musíte vyměnit aktivní uhlíkový filtr přibližně jednou za rok. Aktivní uhlíkový filtr je k dostání ve specializovaném obchodě (viz Zvláštní příslušenství na poslední straně). Používejte pouze originální filtry. Jen tak zajistíte optimální funkčnost odsavače par. 4. Nasaďte tukové filtry. Likvidace starého aktivního uhlíkového filtru: Aktivní uhlíkové filtry neobsahují žádné škodlivé látky. Můžete je proto zlikvidovat jako běžný odpad. 8

10 Čištění a ošetření Odpojte odsavač par od elektrické sítě vytažením síťové zástrčky, popř. vypnutím příslušné pojistky v pojistkové skříni. Při čištění tukových filtrů vyčistěte od usazeného tuku i přístupné části pláště. Tím předejdete nebezpečí požáru a zachováte optimální funkčnost spotřebiče. K čištění odsavače par použijte horký mycí roztok nebo jemný prostředek na mytí oken. Zaschlé nečistoty neseškrabujte, ale omyjte je vlhkou utěrkou. Nepoužívejte abrazivní čisticí prostředky nebo drsné houbičky. Upozornění: Na umělohmotné plochy nepoužívejte alkohol (líh), na povrchu mohla by vzniknout matná místa. Pozor! Kuchyň musí být dostatečně větraná, bez otevřeného ohně. K čištění ovládacích tlačítek použijte pouze jemný mycí roztok a měkkou, vlhkou utěrku. Nepoužívejte prostředek určený k čištění ušlechtilé oceli. Výměna žárovek 1. Vypněte odsavač a odpojte ho od elektrické sítě vytažením zástrčky nebo vypnutím pojistky. Halogenové žárovky jsou při provozu velice horké. I po nějakém čase po vypnutí je nebezpečí popálení. 2. Pomocí šroubováku nebo podobného nástroje sejměte pojistný kroužek žárovky. 3. Vyměňte žárovku (běžně dostupná halogenová žárovka, 12 V, max. 20 W, patice G4). Pozor: zásuvná objímka. K uchopení žárovky použijte čistou utěrku. Povrchové plochy z nerezové oceli: Používejte jemný, nedrhnoucí čistící prostředek na nerezovou ocel. Čistěte jen ve směru vybroušení. Povrchové plochy z nerezové ocele nečistěte drhnoucími houbami a čisticími prostředky, které obsahují písek, sodu, kyselinu nebo chlor! Hliníkové, lakované a umělohmotné plochy: Používejte měkké neplstnatící utěrky na okna nebo látky z mikrovláken. Nepoužívejte suché utěrky. Používejte jemné čisticí prostředky na okna. Nepoužívejte agresivní čisticí prostředky obsahující kyseliny a rozpouštědla. Nepoužívejte abrazivní čisticí prostředky. 4. Opět zaklapněte pojistný kroužek žárovky. 5. Připojte odsavač par k elektrické síti zasunutím síťové zástrčky nebo zapnutím příslušné pojistky v pojistkové skříni. Pokyn: Pokud osvětlení nefunguje, zkontrolujte, zda jsou žárovky správně zasunuté. 9

11 Přemístění ovládacího panelu Ovládací panel můžete přemístit z prostřední části výsuvného štítu napravo nebo nalevo. Kromě toho lze ovládací panel namontovat do úchopné lišty, která byla přiložena ke spotřebiči, nebo si ji můžete zakoupit jako zvláštní příslušenství (viz zvláštní příslušenství na poslední straně). 1. Zespodu uvolněte dva šrouby. 2. Vyjměte ovládací panel a uvolněte zástrčku plochého kabelu. 3. Sejměte boční kryt výsuvného štítu. 4. Zasuňte zástrčku bočního plochého kabelu do ovládacího panelu. 5. Zasuňte ovládací panel bočně do výsuvného štítu. Přebytečnou délku kabelu tam také zasuňte. Nastavení ukazatele nasycení Pokud by bylo nutné přepnutí druhu provozu (provoz s odvětráváním / s cirkulací vzduchu), musí být přepnut i indikátor nasycení filtrů (viz návod k montáži). Poruchy Pokud se na indikátoru objeví # nebo : Viz kapitola Filtry a údržba. Pokud odsavač par nelze ovládat: Na cca 1 minutu odpojte odsavač par od elektrické sítě vytažením síťové zástrčky, popř. vypnutím pojistky v pojistkové skříni. Poté ho znovu nastavte. Při případných dotazech nebo poruchách kontaktujte zákaznický servis (viz seznam servisních středisek). Při telefonátu prosím uveďte: E-Nr. FD Tato čísla si zapište do výše uvedených políček. Naleznete je na výrobním štítku, po vysazení tukových filtrů, ve vnitřním prostoru odsavače par. 6. Doprostřed výsuvného štítu nasaďte kryt a zespodu ho přišroubujte dvěma šrouby. 10

12 Návod k montáži: Důležitá upozornění Starý spotřebič není bezcenným odpadem. Ekologickou likvidací mohou být znovu získány cenné suroviny. Před likvidací učiňte starý spotřebič nepoužitelným. Váš nový spotřebič je při dopravě k vám chráněn obalem. Všechny použité obalové materiály jsou příznivé k životnímu prostředí a znovu zpracovatelné. Pomozte, prosím, při ekologické likvidaci obalu. O aktuálních možnostech likvidace se informujte prosím ve specializovaných prodejnách nebo na obecních úřadech. Odsavač se používá k odvětrání nebo k provozu s cirkulací vzduchu. Odsavač vždy instalujte nad střed varných desek. Minimální odstup mezi elektrickými varnými deskami a spodní hranou odsavače: 650 mm, obrázek 1. Další upozornění k plynovým spotřebičům: Při montáži plynových varných spotřebičů musíte vždy dbát platných zákonných předpisů. Vždy musíte dbát platných předpisů pro instalaci a pokynů pro vestavbu od výrobce plynových spotřebičů. Odsavač může být instalován jen na jedné straně vedle vysoké skříně nebo vysoké stěny. Odstup je min. 300 mm. Nad plynovými varnými deskami je montáž odsavače při minimálním odstupu 750 mm přípustná jen tehdy, pokud nejsou překročena následující jmenovitá tepelná zatížení (Hs): Plynové sporáky zatížení jedné varné zóny max. 3,0 kw zatížení všech varných zón max. 8,3 kw zatížení pečicí trouby max. 3,9 kw Plynové varné desky zatížení varné zóny max. 3,9 kw zatížení všech varných zón max. 11,3 kw Plynová sklokeramická varná deska Údaje o jmenovitém tepelném zatížení neplatí pro uzavřené plynové sklokeramické varné desky. Bezpodmínečně dodržujte údaje výrobce varných desek. Sporáky na pevná paliva. Zde platí maximální jmenovitá zatížení a minimální odstup jako u plynových sporáků. Nad topným tělesem na pevná paliva, u něhož je nebezpečí požáru (např. z létajících jisker), je montáž odsavače přípustná jen tehdy, když topné těleso má uzavřený neodnímatelný kryt a jsou dodrženy specifické místní předpisy. Toto omezení neplatí pro plynové sporáky a plynové varné desky. Čím menší je odstup mezi odsavačem a varnými zónami, tím větší je možnost, že vodní páry mohou na spodní části odsavače tvořit kapky vody v důsledku stoupající vodní páry. 11

13 Před montáží Provoz s odvětráváním Odvětrávání je vedeno ventilační šachtou nahoru, nebo přímo přes vnější stěnu ven. Odvětrávání nesmí být vedeno ani do komína na odvod kouře nebo zplodin, který je v provozu, ani do šachty, která je určena k odvětrávání místnosti s topnými tělesy. Odtah vzduchu se řídí platnými předpisy a normami (např. místní stavební nařízení). Při odtahu vzduchu do komína, který není v provozu, je potřebný souhlas příslušného kominického mistra. Při provozu odsavače par s odvětráváním a současném provozu topného tělesa závislého na komínu (např. topná tělesa na plyn, olej nebo uhlí, průtokové ohřívače, zásobníky teplé vody) musí být zajištěn dostatečný přívod vzduchu, který topné těleso potřebuje ke spalování. Bezpečný provoz je možný pouze tehdy, když podtlak v místnosti s topným tělesem nepřekročí 4 Pa (0,04 mbar). Toho lze dosáhnout tehdy, když neuzavíratelnými otvory, např. ve dveřích nebo oknech, ve spojení s teleskopickými průchodkami zdí nebo jinými technickými opatřeními, jako je oboustranný uzávěr apod., může proudit vzduch potřebný ke spalování. Při nedostatečném větrání vzniká nebezpečí otravy zpět nasátými zplodinami. Teleskopické průchodky zdí samy nezajistí dodržování mezních hodnot. Poznámka: Při posuzování musí být bráno v úvahu vždy celkové potřebné množství vzduchu v bytě. Na provoz varných spotřebičů, např. varných desek a plynových sporáků, se toto pravidlo nevztahuje. Je-li odsavač par používán k provozu s cirkulací vzduchu s aktivním uhlíkovým filtrem, je provoz možný bez omezení. Při provozu s odvětráváním by měla být v odsavači par zabudována zpětná klapka, pokud není v odvodu zplodin nebo v teleskopické průchodce zdí. Pokud tato klapka není k odsavači par přiložena, můžete si ji zakoupit ve specializovaném obchodě. Pokud je odtah veden vnější stěnou, měla by být použita teleskopická průchodka zdí. 12

14 Před montáží Optimální výkon odsavače: Krátká, hladká odtahová trubka. Co nejméně oblouků trubky. Co největší možné průměry (nejlépe o 150 mm) a velké oblouky trubky. Nasazení dlouhé, drsné odtahové trubky s mnoha oblouky nebo s menším průměrem trubky vede k odchylkám od optimálního výkonu a současně ke zvýšení hluku. Kulatá trubka Krátká odtahová trubka: Vnitřní průměr minimálně 120 mm, Delší odtahová trubka: Vnitřní průměr minimálně 150 mm. Ploché odtahové trubky musí mít stejnou hodnotu vnitrního průměru jako kulaté trubky. Neměly by mít ostré záhyby. Ø 120 mm cca 113 cm 2 Ø 150 mm cca 177 cm 2 U odlišných průměrů trubky: Nasaďte těsnicí proužky. Při provozu s odvětráním zajistěte dostatečný přívod vzduchu. Odvětrání přímo nahoru: Uvnitř horní skříně je možné pouze u vysokých skříní, a to podle velikosti odtahové trubky. V zadní stěně horní skříně vyrobte otvor s výřezem pro připojovací kabel. Odvětrání nahoru: 1. Ve stropě horní skříně vyrobte otvor s výřezem pro připojovací kabel. šablona OI je přiložena. 2. Dno skříně, pokud je, vyřízněte do hloubky min 270 mm po celé šířce. Pokyn: Pokud je skříň široká 900 mm, budete potřebovat montážní sadu. Připojení odtahové trubky Ø 150 mm: Odtahovou trubku upevněte přímo na odtahové hrdlo. Připojení odtahové trubky Ø 120 mm: Přiložené redukční hrdlo upevněte na výstup vzduchu. Díry na výstupu vzduchu se musí utěsnit. Odtahovou trubku upevněte na redukční hrdlo. Provoz s cirkulací vzduchu S aktivním uhlíkovým filtrem, když není možnost provozu s odvětráním. Kompletní montážní sadu získáte ve specializované prodejně. Odpovídající číslo příslušenství najdete na poslední straně. 13

15 Příprava horní skříně Tento odsavač je určen k vestavbě do horní skříňky o následujících rozměrech: Šířka: 600 mm Hloubka: 293 do 350 mm Výška: min. 435 mm. Pokud je hloubka skříně větší než 293 mm, můžete odsavač par posunout dozadu, aby před něj bylo možné umístit např. poličku na koření. g K tomu přiložte šablonu OII odpovídajícím způsobem dále dozadu. Během montáže i po ní musí být zajištěna stabilita skříně. Odsavač par nesmí být umístěn na konec kuchyňské linky. Skříně před montáží odsavače par přesně vyrovnejte, popř. po celé ploše podložte boční skříně. Přesah bočních stěn ke dnu sousední skříně nesmí být větší než 0,5 mm. 1. Na pravé a levé stěně uvnitř skříně vyznačte upevňovací otvory po dvou na každé stěně a prohlubte je rydlem. Pokud vrtáte: Ø 2 mm max. hloubka 10 mm. K vyznačení upevňovacích g bodů použijte přiloženou šablonu OII. 2. Našroubujte obě upevňovací desky. 3. Zavřete dvířka skříně a skříň vyrovnejte. Dbejte na minimální odstup mezi varnou deskou a odsavačem par! Obr

16 Montáž do horní skříně Zkontrolujte vyrovnání dveří skříňky, v případě potřeby je znovu seřiďte. 1. Vysaďte tukové filtry (viz návod k použití). 2. Zespodu nadzvedněte odsavač par do skříně, až obě upevňovací spony bezpečně zacvaknou. 4. Navíc upevněte odsavač par dvěma šrouby napravo a dvěma nalevo k bočním horním skříním. Upevňovací otvory prohlubte rydlem. 5. Otvory uzavřete dvěma zátkami vlevo a dvěma vpravo. 6. Pokud je třeba, zkraťte kryt zdi na požadovanou míru (např. odřízněte). Kryt zdi upevněte pomocí přiložených spon. Poté ho pevně přišroubujte k horní skříni. 3. Ručně přišroubujte nastavovací šrouby, aby odsavač par přiléhal ke dnu skříně. Vyrovnejte odsavač par ve skříni. Opatrně utáhněte oba upevňovací šrouby. 7. Vytáhněte ze skříně síťový kabel. 8. V horní skříni vyrobte trubkový spoj. Pokud je třeba, upevněte vzduchovou hadici ke stropu skříně. 9. Opět nasaďte tukové filtry (viz návod k použití). 15

17 Montáž do horní skříně Pokyn: Plášť odsavače par můžete uvnitř horní skříně obložit (např. dřevotřískovými deskami). Přitom dodržujte následující pokyny: Na plášť odsavače par nesmíte přiložit mezidno. Obložení nesmíte upevnit na plášť spotřebiče. Odsavač par musí být i po obložení přístupný zákaznickému servisu. Při montáži odsavače par do zadní části skříně můžete posunout zarážky výsuvného štítu dopředu. K tomuto účelu nejprve uvolněte šrouby, posuňte zarážky, a poté šrouby opět pevně utáhněte. Přemístění ovládacího panelu: Viz návod k použití. Montáž dekorační lišty: Na výsuvný štít musíte namontovat dekorační lištu. Dekorační lištu můžete vyrobit ze dřeva hodícího se ke kuchyňskému nábytku, nebo ji můžete zakoupit ve specializovaném obchodě jako zvláštní příslušenství (viz Zvláštní příslušenství na poslední straně). 1. Na dřevěné liště vyznačte pomocí přiložené šablony O III upevňovací otvory a prohlubte je rydlem. Pokud použijete vrtačku: Ø 2 mm max. 10 mm hluboko. Hmotnost v kg: 2. Dekorační lištu vyrovnejte a přišroubujte ji ke spotřebiči. Plochý kabel neskřípněte. odvětrání cirkulace 16,0 16,5 Konstrukční změny v rámci technického vývoje jsou vyhrazeny. 16

18 Elektrické připojení Odsavač par smí být připojen pouze na předpisově nainstalovanou zásuvku s ochrannými kontakty. Zásuvku s ochrannými kontakty umístěte do blízkosti odsavače par a dbejte na to, aby byla dobře přístupná. Zásuvka s ochrannými kontakty by měla být připojena přes vlastní elektrický obvod. Demontáž z horní skříňky 1. Odpojte od elektrické sítě. 2. Uvolněte propojení trubek. 3. Vyndejte filtry. 4. Uvolněte upevňovací šrouby vlevo a vpravo, až odsavač nebude dále klesat. Elektrické údaje: Jsou uvedeny na výrobním štítku, který naleznete po vysazení filtrového rámu ve vnitřním prostoru spotřebiče. Při opravě odpojte vždy odsavač od elektrické sítě. Délka přívodního kabelu: 1,30 m. Při požadovaném pevném připojení: Odsavač par smí připojit pouze elektroinstalatér s oprávněním od příslušného dodavatele elektrické energie. Instalace předpokládá dělicí zařízení. Jako dělicí zařízení se používá přepínač s odstupem kontaktů větším než 3 mm a odpojením ve všech pólech. K tomu patří spínač LS a stykače. Tento odsavač par odpovídá normám EU o podmínkách radiového odrušení. Během uvolňování nastavovacích šroubů nenadzvedávejte odsavač par. 5. Krátce nadzvedněte odsavač par, až vyskočí upevňovací spony, a nechte spotřebič klesnout dolů. Upevňovací šrouby mohou přečnívat. Při nadzvedávání odsavače par nezasunujte výsuvný štít násilím. 6. Příprava na novou montáž: Zašroubujte upevňovací šrouby vlevo a vpravo, až se spony na stranách vychýlí. Seřízení koncového spínače: 1. Zkontrolujte, zda se odsavač par vypne, když zasunete výsuvný štít. 2. Pokud se odsavač par nevypne, musíte seřídit koncový spínač. 3. Vyšroubovávejte šroub v malých krocích max. 2 otáčky. 17

19 Přepnutí provozu s odvětráváním na provoz s cirkulací vzduchu Přepnutí elektronického ovládání na provoz s cirkulací vzduchu: Sériové nastavení je provoz s odvětráním. Odsavač par musí být připojený k elektrické síti a vypnutý. 1. Stiskněte a držte stisknuté tlačítko L. 2. Držte stisknuté tlačítko cca 3 sekundy. Na indikátoru se zobrazí. 2. Tlačítko pusťte. Indikátor po chvilce zhasne. Přepnutí na provoz s odvětráváním: 1. Proces opakujte. Na indikátoru se zobrazí #. 2. Tlačítko pusťte. Indikátor po chvilce zhasne. 18

20 1 2 3 LZ x LZ45501 Hliník: LZ46170 Kov: LZ46150 Hliník: LZ49070 Kov: LZ

21 Obchodní značka BSH: INFORMAČNÍ LIST: BSH domácí spotřebiče, s. r. o. Značka SIEMENS Typ/prodejní označení LI Barevné provedení šedá metalíza Příkon W 260 z toho osvětlení W 60 připojení přívodním kabelem o délce m 1,3 Vnější rozměry výška mm 475 šířka mm 894 hloubka mm 273 Objem větrání podle DIN m 3 /h při provozu odvětrání stupeň 1 stupeň 2 stupeň 3 200/ / /450 intenzivní stupeň 700 při provozu s cirkulací vzduchu s aktivním filtrem stupeň 1 stupeň 2 stupeň intenzivní stupeň 430 Doběh ventilátoru min. 10 Počet motorů: 2 Elektrické připojení napětí V Bezpečnost/odrušení odpovídá bezpečnostním předpisům označení CE Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, hodnoty hlučnosti dle EN a EN při odvětrávání: max. normální stupeň: 59 db (A) re 1 pw (47 db(a) 20 µpa akustický tlak) intenzivní stupeň: 62 db (A) re 1 pw (50 db(a) 20 µpa akustický tlak) Případné technické změny, tiskové chyby a odlišnosti ve vyobrazení jsou vyhrazeny bez upozornění. Aktuální návod najdete na webových stránkách com/cz 20

22 Ujištění dovozce o vydání prohlášení o shodě Vážený zákazníku, dle 13, odst.5 zákona č.22/97 Sb. Vás ujišťujeme, že na všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. našim obchodním partnerům bylo vydáno prohlášení o shodě ve smyslu zákona č. 22/97 Sb a nařízení vlády č.168/1997 Sb., 169/1997 Sb. a 177/1997 Sb. a příslušných nařízení vlády. Toto ujištění dovozce o vydání prohlášení o shodě se vztahuje na všechny výrobky včetně plynových spotřebičů, které jsou obsaženy v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Prohlášení o hygienické nezávadnosti výrobků Všechny výrobky distribuované společností BSH domácí spotřebiče s.r.o. a přicházející do styku s potravinami splňují požadavky o hygienické nezávadnosti dle zákona č.258/2000 Sb., vyhlášky 38/2001 Sb. Toto prohlášení se vztahuje na všechny výrobky přicházející do styku s potravinami uvedené v aktuálním ceníku firmy BSH domácí spotřebiče s.r.o. Záruční podmínky Na tento uvedený výrobek je poskytována záruční lhůta 24 měsíců (ode dne prodeje). Základním průkazem práv spotřebitele ve smyslu Občanského zákoníku je pořizovací doklad (paragon, faktura, leasingová smlouva ap.). Pokud byl při prodeji vydán záruční list, je tento součástí výrobku s výrobním číslem uvedeným na přední straně tohoto záručního listu. Zejména v případech delší než zákonné záruční lhůty je proto záruční list jediným průkazním dokladem práv uživatele pro uznání prodloužené záruky. Ve vlastním zájmu ho proto uschovejte. Nedílnou součástí záručního listu je doklad o pořízení (paragon, faktura, leasingová smlouva apod.) Pro případ prodloužené záruční lhůty z důvodu dříve provedených oprav je nutno předložit i opravní listy z těchto oprav. Bezplatný záruční servis je možno poskytnout jen v případě předložení pořizovacího dokladu nebo v případě prodloužené záruky i vyplněného záručního listu (musí obsahovat druh spotřebiče, typové označení, výrobní číslo, datum prodeje a označení prodávajícího v souladu s 620 odst. 3 Občanského zákoníku). Záruční list vyplňuje prodejce a je v zájmu spotřebitele zkontrolovat správnost a úplnost uvedených údajů. Záruční list je platný pouze v originálu, na kopie nebude brán zřetel. Záruční oprava se vztahuje výhradně na závady, které vzniknou průkazně v době platné záruční lhůty, a to vadou materiálu nebo výrobní vadou. Takto vzniklé závady je oprávněn odstranit pouze autorizovaný servis. Uplatnit záruku může spotřebitel u autorizovaného servisu nebo v prodejně, kde byl spotřebič zakoupen. Zvolí-li spotřebitel jiný, než nejbližší autorizovaný servis, bude na něm, aby nesl v souvislosti s tím zvýšené náklady. Ze záručních oprav jsou vyloučeny zejména tyto případy: - výrobek byl instalován nebo používán v rozporu s návodem k obsluze, příp. s návodem na montáž - údaje na záručním listu nebo dokladu o zakoupení se liší od údajů na výrobním štítku spotřebiče - při chybějícím nebo poškozeném výrobním štítku spotřebiče - je-li výrobek používán k jinému než výrobcem stanovenému účelu - spotřebič je určen k používání v domácnosti. - záruka neplatí, je-li výrobek používán k profesionálním nebo komerčním účelům - mechanické poškození (závady vzniklé při přepravě) - poškození vzniklá nepozorností, živelnou pohromou nebo jinými vnějšími vlivy (např. vyšším napětím v elektrorozvodné síti, extrémně tvrdou vodou apod.) - neodborným zásahem, nepovolenými konstrukčními změnami nebo opravou provedenou neoprávněnou osobou - běžná údržba nebo čištění, instalace, programování, kontrola parametrů výrobku - opotřebení vniklé používáním spotřebiče

23 Rozšířená záruka nad rámec zákona U spotřebičů (pračky, myčky) sériově vybavených systémem Aqua-Stop (patent fy BSH) je výrobcem poskytnuta záruka na škody způsobené chybou tohoto systému. Na tyto škody poskytneme náhradu soukromému spotřebiteli a to po celou dobu životnosti spotřebiče. Upozornění pro prodejce Prodejce je povinen dát zákazníkovi platný prodejní doklad, kde bude uvedeno datum prodeje a označení spotřebiče a na požádání zákazníka je povinen vystavit správně a úplně vyplněný záruční list v den prodeje výrobku. Při případné předprodejní reklamaci je třeba předložit řádně vyplněný reklamační protokol. Spotřebič není určený pro používání osobami (včetně dětí) se sníženými fyzickými, smyslovými a nebo mentálními schopnostmi, a nebo s nedostatkem zkušeností a vědomostí, pokud jim osoba zodpovědná za jejich bezpečnost neposkytne dohled a nebo je nepoučila o používání spotřebiče.

24 SEZNAM AUTORIZOVANÝCH SERVISŮ DOMÁCÍCH SPOTŘEBIČŮ BOSCH A SIEMENS Firemní servis + prodej náhradních dílů: BSH domácí spotřebiče, s.r.o., Pekařská 10b, Praha 5 telefon: fax: Firma Ulice Město telefon mail A PROFI SERVIS s.r.o. Pražská Benátky nad Jizerou aprofiservis@seznam.cz ALPHA servis s.r.o. Purkyňova Lanškroun B. I. SERVIS Horova Ústí n./labem servis@alphaobchod.cz; info@alphaobchod.cz stepankova@biservis.cz; info@biservis.cz B. I. SERVIS Bergmannova Sokolov- Dolní Rychnov Bekl Bílkova Tábor BMK servis s.r.o. Chýnovská Tábor- Měšice Bosch servis centrum spol. s r.o. Nábřeží Zlín Dana Bednaříková Charbulova Brno Elektoservis Živěla Dolní Novosadská Olomouc info@klservis.eu pracky@ .cz tabor@bmkservis.cz bosch@boschservis.cz petr.bednarik@seznam.cz servis@elektroserviszivela.cz ELEKTRO Jankovský s.r.o. nám. Míru Blatná ELEKTRO TREFILÍK s.r.o. Malá strana Dubňany blatna@jankovsky.cz; elektro@jankovsky.cz trefilik@wo.cz ELEKTROSERVIS KOLÁČEK s.r.o. Polní Česká Ves u Jeseníku ELMOT v.o.s Blahoslavova 1a České Budějovice Faraheit servis s.r.o. Kaštanová Brno Irena Komárková ml. Slovanské údolí Plzeň elektro.kolacek@centrum.cz ; elmotcb@seznam.cz faraheit.servis@seznam.cz servis-ap@volny.cz info@elso-servis.cz Jan Liška Žďárského Třebíč Jan Škaloud 17. listopadu jsk@jjbosch.cz Pardubice Karel Veselý Gagarinova elservisznprodejna@tiscali.cz Znojmo Lumír Majnuš Bílovecká mezerova@elektroservis-majnus.cz; Opava hulvova@elektroservis-majnus.cz; vana@elektroservis-majnus.cz Marek Pollet Vřesinská pollet@volny.cz Plzeň Martin Jansta Tovární janstovi@volny.cz Kolín 5 Martin Linhart Letců linhartmartin@volny.cz Hradec Králové Martin Wlazlo MW Žerotínova 1155/ info@elektroopravna.cz; Ostrava - Moravská Ostrava servis@elektroopravna.cz Petr KUČERA Topolová serviskucera@seznam.cz Most RADEK MENČÍK Proletářská elektroservis.mencik@seznam.cz Liberec Stanislav Novotný Hoblíkova sano@iol.cz Nový Jičín VIKI, spol. s r.o. Majakovského viki.servis@iol.cz Jihlava Wh-servis s.r.o. Žitavská wh-servis@volny.cz Liberec 11 Servis Černý s.r.o. Mírové náměstí servis.cerny@tiscali.cz Bourmov Caffe Idea - Blažek Cacovická 66a info@caffeidea.cz Brno S výhradou průběžných změn, aktuální seznam servisů najdete na webových stránkách

25

26 Návod na obsluhu LI Q4ACZM1253 1

27 Obr. 1 PLYN ELEKTRO Min. 750 Min

28 Návod na obsluhu Popis spotrebiča Druhy prevádzky To je možné dosiahnuť vtedy, ak neuzatvárateľnými otvormi, napr. vo dverách, oknách, priechodkami prívodu/ odvodu vzduchu stenou alebo cestou iných technických opatrení, ako je obojstranný uzáver alebo iné, môže prúdiť vzduch k spaľovaniu. Pri nedostatočnom prívode vzduchu vzniká nebezpečenstvo otravy v dôsledku spätne nasatých splodín. Teleskopické priechodky steny samé nezaistia dodržiavanie hraničných hodnôt. Prepínač osvetlenie/ventilátor Výsuvný štít Druhy prevádzky Prevádzka s odvetraním Ventilátor odsávača nasáva kuchynské výpary a odvádza ich cez tukový filter von. Tukový filter pohlcuje tukové čiastočky z kuchynských výparov. Kuchyňa potom zostáva bez mastnoty a zápachu. Pri prevádzke odsávača s odvetraním a súčasnej prevádzke ohrevných telies, závislých na funkcii komína (napr. vykurovacie telesá na plyn, olej alebo uhlie, prietokové ohrievače, zásobníky teplej vody) musí byť zaistený dostatočný prívod vzduchu, ktorý ohrevné telesá potrebujú na spaľovanie. Bezpečná prevádzka je možná vtedy, keď podtlak v miestnosti s ohrevným telesom neprekročí 4 Pa (0,04 mbar). Poznámka: Pri posudzovaní musia byť brané do úvahy vždy celkové možnosti vzduchu v byte. Na prevádzku varných spotrebičov, napr. varných panelov a plynových sporákov, sa toto pravidlo nevzťahuje. Ak je odsávač využitý na prevádzku s cirkuláciou s aktívnym uhlíkovým filtrom - je prevádzka možná bez obmedzení. Prevádzka s cirkuláciou vzduchu Na to musí byť inštalovaný aktívny uhlíkový filter (viď Filtre a údržba). Kompletnú montážnu sadu a náhradné filtre obdržíte v špecializovanej predajni. Zodpovedajúce čísla príslušenstva sú uvedené v závere tohto návodu na obsluhu. Ventilátor odsávača nasáva kuchynské výpary a odvádza ich cez tukový filter a aktívny uhlíkový filter vyčistené späť do kuchyne. Tukový filter pohlcuje tukové čiastočky z kuchynských výparov. Aktívny uhlíkový filter viaže pachové čiastočky. Ak nie je inštalovaný uhlíkový filter, nemôžu byť viazané pachové čiastočky z kuchynských výparov. 3

29 Pred prvým použitím Dôležité upozornenie: Tento návod na obsluhu platí pre viac modelov. Je možné, že jednotlivé detaily vybavenia nezodpovedajú vášmu spotrebiču. Odsávač zodpovedá platným bezpečnostným predpisom. Opravy môže vykonávať len odborník. Neodbornými opravami môže pre užívateľa vzniknúť nebezpečenstvo. Pred použitím spotrebiča si dôkladne prečítajte tento návod na obsluhu. Obsahuje dôležité informácie k Vašej bezpečnosti a používaní a ošetrovaní spotrebiča. Uschovajte tento návod na obsluhu a montáž pre príp. ďalšieho vlastníka. Ak je spotrebič poškodený, neuvádzajte ho do prevádzky. Pripojenie a uvedenie do prevádzky musí uskutočniť len odborník. Poškodený napájací kábel tohto spotrebiča môže vymeniť len výrobca, jeho zákaznícky servis alebo iná podobne kvalifikovaná osoba, aby nedošlo k ohrozeniu. Obalový materiál riadne zlikvidujte (viď Montážny návod). Odsávač použite len s nasadenými žiarovkami. Vadné žiarovky by ste mali ihneď vymeniť, aby nedošlo k preťaženiu zostávajúcich žiaroviek. Pod odsávačom neflambujte. Nebezpečenstvo zapálenia tukového filtra od stúpajúcich plameňov.! Nad ohrevnými telesami na pevné palivá (uhlie, drevo atď.) je prevádzka odsávača povolená len podmienečne (viď montážny návod). Plynové varné panely/plynové sporáky Plynové varné panely vždy používajte len na ten účel, na ktorý boli vyrobené. Dôležité: Plamene plynových varných spotrebičov musia byť vždy zakryté varným riadom. Silné teplo vyvíjané otvorenými plameňmi plynových varných zón by mohlo poškodiť odsávač pár.! Odsávač pár nikdy nepoužívajte bez tukových filtrov. Prehriaty tuk alebo olej sa môže ľahko vznietiť. Preto na prípravu pokrmov na tuku alebo oleji, napr. zemiakových hranolčekov, vždy dohliadajte. 4

30 Ovládanie odsávač Kuchynské výpary najúčinnejšie odstránite: Zapnutím odsávača na začiatku varenia. Vypnutím odsávača až za niekoľko minút po ukončení varenia. Zapnutie: Stlačte tlačidlo L alebo +. Ventilátor sa spustí na stupni. Prepínanie ventilačných stupňov/ intenzívny stupeň: Ventilátor zap Stupne ventilátora nižší Ventilátor vyp Stupne ventilátora vyšší Osvetlení Zap / vyp Intervalová ventilácia 1. Stlačením tlačidla + môžete stupne ventilátora zvýšiť, príp. zapnúť intenzívny stupeň. Pri intenzívnom stupni spotrebič dosiahne najvyšší výkon. Tento stupeň by ste mali používať len krátkodobo. Ak intenzívny stupeň nevypnete ručne, po 10 minútach sa ventilátor sám prepne na stupeň. 2. Stlačením tlačidla môžete vypnúť intenzívny stupeň, prepnúť na ventilačné stupne alebo odsávač pár úplne vypnúť. Ventilátor Zap / vyp Ukazovateľ: Stupne ventilátora/ intenzívny stupeň Nasýtenie tukového filtra # Nasýtenie aktívneho uhíkového filtra Intervalová ventilácia Slúži na vetranie kuchyne v hodinovom intervale na najnižšom ventilačnom stupni, nonstop. Zapnutie: Stlačte tlačidlo a vytiahnite výsuvný štít. Ventilátor beží 5 minút na stupni. Potom sa na 55 minút vypne. Tento proces sa opakuje každú hodinu. Vypnutie: Stlačte tlačidlo. 5

31 Ovládanie odsávača Vypnutie: Spotrebič môžete vypnúť dvoma rôznymi spôsobmi. Priame vypnutie: Stlačte tlačidlo L. Zvláštne funkcie Automatické zapnutie osvetlenia, napr. cez spínacie hodiny: Ventilátor a osvetlenie musí byť vypnuté. Zapnutie: Stlačte súčasne tlačidlá - a. Dôležité: Všetky ventilačné funkcie sú vypnuté. Vypnutie s dobehom ventilátora: Zasuňte výsuvný štít až nadoraz. Ventilátor beží na naposledy nastavenom ventilačnom stupni ešte cca 10 minút a potom sa vypne. Ak je pri zasúvaní výsuvného štítu zapnutý intenzívny stupeň, prepne sa automaticky počas dobehu. Ak je zapnutá intervalová ventilácia, pracuje po dobehu normálne ďalej. Po cca 3 sekundách sa pre potvrdenie osvetlenie rozsvieti. Vypnutie: Proces opakujte pri zapnutom osvetlení. Po cca 3 sekundách sa nastavenie potvrdí vypnutím osvetlenia. Osvetlenie Osvetlenie môžete kedykoľvek použiť, aj keď je spotrebič vypnutý. Zapnutie/vypnutie: Stlačte tlačidlo a. Nastavenie jasu: Stlačte tlačidlo a a držte ho stlačené, pokým nedosiahnete požadovaný jas. 6

32 Filtre a údržba Tukové filtre: Na pohltenie tukových čiastočiek kuchynských výparov je odsávač pár vybavený kovovými tukovými filtrami. Vložka filtra je vyrobená z nehorľavého kovu. Pozor: S narastajúcim nasýtením tukovými zvyškami narastá zápalnosť a zároveň môže byť negatívne ovplyvnená funkčnosť odsávača pár. Dôležité: Včasným vyčistením kovových tukových filtrov zabránite nebezpečenstvu požiaru, ktorý môže vzniknúť nahromadením tepla pri fritovaní alebo smažení. Indikátor nasýtenia: Pri nasýtení tukových filtrov zaznie po vypnutí ventilátora na 6 sekúnd akustický signál a rozsvieti sa indikátor #. Najneskôr vtedy by ste mali vyčistiť tukové filtre. Čistenie kovových tukových filtrov: Tukové filtre môžete čistiť v umývačke riadu. Pritom môže dôjsť k miernemu sfarbeniu filtrov. Dôležité: Silne nasýtené kovové tukové filtre neumývajte spolu s riadom. Pri ručnom čistení najskôr tukové filtre namočte v horúcom umývacom roztoku. Potom ich vykefujte, dobre opláchnite a nechajte odkvapkať. Rám tukových filtrov musíte čistiť ručne. Vybratie a nasadenie kovových tukových filtrov: Pozor: Halogénové žiarovky musia byť vypnuté a vychladnuté. 1. Vytiahnite výsuvný štít až nadoraz. 2. Zatlačte západky na zadnom tukovom filtri a vyberte ho. 3. Zatlačte západky na prednom tukovom filtri a vyberte ho. 4. Vyčistite tukové filtre. 5. Vyčistené tukové filtre opäť nasaďte. 6. Vypnite ukazovateľ #. Stlačte tlačidlo L najmenej na tri sekundy. Potom indikátor # zhasne. 7

33 Filtre a údržba Aktívny uhlíkový filter: Slúži na viazanie pachov pri prevádzke s cirkuláciou vzduchu. Pozor: S narastajúcim nasýtením tukovými zvyškami narastá zápalnosť a zároveň môže byť negatívne ovplyvnená funkčnosť odsávača pár. Dôležité: Včasnou výmenou aktívneho uhlíkového filtra predídete nebezpečenstvu požiaru, ktorý môže vzniknúť nahromadením tepla pri fritovaní alebo smažení. Nasadenie: Pozor: Halogénové žiarovky musia byť vypnuté a vychladnuté. 1. Vymontujte tukové filtre (viď Vybratie a nasadenie kovových tukových filtrov). 2. Nasaďte aktívny uhlíkový filter. 3. Zacvaknite spony na oboch stranách. 4. Nasaďte tukové filtre (viď Vvybratie a nasadenie kovových tukových filtrov). 5. Vypnite indikátor. Stlačte tlačidlo L a držte ho najmenej 3 sekundy stlačené. Potom indikátor zhasne. Indikátor nasýtenia: Pri nasýtení aktívneho uhlíkového filtra zaznie po vypnutí ventilátora na 6 sekúnd akustický signál a rozsvieti sa indikátor. Najneskôr vtedy by ste mali aktívny uhlíkový filter vymeniť. Vybratie: Pozor: Halogénové žiarovky musia byť vypnuté a vychladnuté. 1. Vyberte tukové filtre. 2. Stlačte spony na oboch stranách a vyberte aktívny uhlíkový filter smerom dolu. 3. Výmena aktívneho uhlíkového filtra: Pri normálnej prevádzke (1 až 2 hodiny denne) musíte vymeniť aktívny uhlíkový filter približne raz za rok. Aktívny uhlíkový filter je dostupný v špecializovanej predajni (viď Zvláštne príslušenstvo na poslednej strane). Používajte len originálne filtre. Len tak zaistíte optimálnu funkčnosť odsávača pár. 4. Nasaďte tukové filtre. Likvidácia starého aktívneho uhlíkového filtra: Aktívne uhlíkové filtre neobsahujú žiadne škodlivé látky. Môžete ich preto zlikvidovať ako bežný odpad. 8

34 Čistenie a ošetrenie Odpojte odsávač pár od elektrickej siete vytiahnutím sieťovej zástrčky, príp. vypnutím príslušnej poistky v poistkovej skrini. Pri čistení tukových filtrov vyčistite od usadeného tuku aj prístupné časti plášťa. Tým zabránite nebezpečenstvu požiaru a zachováte optimálnu funkčnosť spotrebiča. Na čistenie odsávača pár použite horúci čistiaci roztok alebo jemný prostriedok na umývanie okien. Zaschnuté nečistoty nezoškrabujte, ale ich umyte vlhkou utierkou. Nepoužívajte drsné čistiace prostriedky alebo drsné hubky. Upozornenie: Na umelohmotné plochy nepoužívajte alkohol (lieh), na povrchu by mohli vzniknúť matné miesta. Pozor! Kuchyňa musí byť dostatočne vetraná, bez otvoreného ohňa. Na čistenie ovládacích tlačidiel použite len jemný umývací roztok a mäkkú, vlhkú utierku. Nepoužívajte prostriedok určený na čistenie nerezovej ocele. Výmena žiaroviek 1. Vypnite odsávač a odpojte ho od elektrickej siete vytiahnutím zástrčky alebo vypnutím poistky. Halogénové žiarovky sú pri prevádzke veľmi horúce. Aj po nejakom čase po vypnutí je nebezpečenstvo popálenia. 2. Pomocou skrutkovača alebo podobného nástroja zložte poistný krúžok žiarovky. 3. Vymeňte žiarovku (bežne dostupná halogénová žiarovka, 12 V, max. 20 W, pätica G4). Pozor: zásuvná objímka. Na uchopenie žiarovky použite čistú utierku. Povrchové plochy z nerezovej ocele: Používajte jemný čistiaci prostriedok na nerezovú oceľ. Čistite len v smere vybrúsenia. Povrchové plochy z nerezovej ocele nečistite drsnými špongiami a čistiacimi prostriedkami, ktoré obsahujú piesok, sódu, kyselinu alebo chlór! Hliníkové, lakované a umelohmotné plochy: Používajte mäkké neplstnúce utierku na okná alebo látky z mikrovlákien. Nepoužívajte suché utierky. Používajte jemné čistiace prostriedky na okná. Nepoužívajte agresívne čistiace prostriedky obsahujúce kyseliny a rozpúšťadlá. Nepoužívajte drsné čistiace prostriedky. 4. Opäť zaklapnite poistný krúžok žiarovky. 5. Pripojte odsávač pár k elektrickej sieti zasunutím sieťovej zástrčky alebo zapnutím príslušnej poistky v poistkovej skrini. Pokyn: Ak osvetlenie nefunguje, skontrolujte, či sú žiarovky správne zasunuté. 9

35 Premiestnenie ovládacieho panelu Ovládací panel môžete premiestniť z prostrednej časti výsuvného štítu napravo alebo naľavo. Okrem toho je možné ovládací panel namontovať do úchopnej lišty, ktorá bola priložená k spotrebiču, alebo si ju môžete zakúpiť ako zvláštne príslušenstvo (viď zvláštne príslušenstvo na poslednej strane). 1. Zospodu uvoľnite dve skrutky. 2. Vyberte ovládací panel a uvoľnite zástrčku plochého kábla. 3. Zložte bočný kryt výsuvného štítu. 4. Zasuňte zástrčku bočného plochého kábla do ovládacieho panelu. 5. Zasuňte ovládací panel bočne do výsuvného štítu. Prebytočnú dĺžku kábla tam taktiež zasuňte. Nastavenie ukazovateľa nasýtenia Ak by bolo nutné prepnutie druhu prevádzky (prevádzka s odvetraním/s cirkuláciou vzduchu), musí byť prepnutý aj indikátor nasýtenia filtrov (viď návod na montáž). Poruchy Ak sa na indikátore objaví # alebo : Viď kapitola Filtre a údržba. Ak odsávač pár nie je možné ovládať: Na cca 1 minútu odpojte odsávač pár od elektrickej siete vytiahnutím elektrickej zástrčky prípadne vypnutím poistky v poistkovej skrini. Potom ho opäť zapnite. Pri prípadných otázkach alebo poruchách kontaktujte zákaznícky servis (viď zoznam servisných stredísk). Pri telefonáte prosím uveďte: E-Nr. FD Tieto čísla si zapíšte do vyššie uvedených políčok. Nájdete ich na výrobnom štítku, po vybratí tukových filtrov, vo vnútornom priestore odsávača pár. 6. Doprostred výsuvného štítu nasaďte kryt a zospodu ho priskrutkujte dvoma skrutkami. 10

36 Návod na montáž: Dôležité upozornenia Starý spotrebič nie je bezcenným odpadom. Ekologickou likvidáciou môžu byť opäť získané cenné suroviny. Pred likvidáciou učiňte starý spotrebič nepoužiteľným. Váš nový spotrebič je pri doprave k vám chránený obalom. Všetky použité obalové materiály sú priaznivé k životnému prostrediu a opäť spracovateľné. Pomôžte prosím pri ekologickej likvidácii obalu. O aktuálnych možnostiach likvidácie sa informujte prosím v špecializovaných predajniach alebo na miestnych úradoch. Odsávač sa používa na odvetranie alebo na prevádzku s cirkuláciou vzduchu. Odsávač vždy inštalujte nad stred varných panelov. Minimálny odstup medzi elektrickými varnými panelmi a spodnou hranou odsávača: 650 mm, obrázok 1. Ďalšie upozornenia k plynovým spotrebičom: Pri montáži plynových varných panelov musíte vždy dbať na platné predpisy. Vždy musíte dbať na predpisy výrobcu pre inštaláciu a pokyny pre vstavanie od výrobcu plynových spotrebičov. Odsávač môže byť inštalovaný len na jednej strane vedľa vysokej skrine alebo vysokej steny. Odstup je min. 300 mm. Nad plynovými varnými panelmi je montáž odsávača pri minimálnom odstupe 750 mm prípustná len vtedy, ak nie sú prekročené nasledujúce menovité tepelné zaťaženia (Hs): Plynové sporáky zaťaženie jednej varnej zóny max. 3,0 kw zaťaženie všetkých varných zón max. 8,3 kw zaťaženie rúry na pečenie max. 3,9 kw Plynové varné panely zaťaženie varnej zóny max. 3,9 kw zaťaženie všetkých varných zón max. 11,3 kw Plynový sklokeramický varný panel Údaje o menovitom tepelnom zaťažení neplatia pre uzatvorené plynové sklokeramické varné panely. Bezpodmienečne dodržiavajte údaje výrobcu varných panelov. Sporáky na pevné palivá. Tu platia maximálne menovité zaťaženia a minimálny odstup ako pri plynových sporákoch. Nad ohrevným telesom na pevné palivá, pri ktorom je nebezpečenstvo požiaru (napr. z lietajúcich iskier), je montáž odsávača prípustná len vtedy, keď ohrevné teleso má uzatvorený neodnímateľný kryt a sú dodržané špecifické miestne predpisy. Toto obmedzenie neplatí pre plynové sporáky a plynové varné panely. Čím menší je odstup medzi odsávačom a varnými zónami, tým väčšia je možnosť, že vodné pary môžu na spodnej časti odsávača tvoriť kvapky vody v dôsledku stúpajúcej vodnej pary. 11

37 Pred montážou Prevádzka s odvetrávaním Odvetrávanie je vedené ventilačnou šachtou hore, alebo priamo cez vonkajšiu stenu von. Odvetrávanie nesmie byť vedené do komína na odvod dymu alebo splodín, ktorý e v prevádzke, ani do šachty, ktorá je určená na odvetrávanie miestnosti s ohrevnými telesami. Odťah vzduchu sa riadi platnými predpismi a normami (napr. miestne stavebné nariadenia). Pri odťahu vzduchu do komína, ktorý nie je v prevádzke, je potrebný súhlas príslušného kominárskeho majstra. Pri prevádzke odsávača pár s odvetrávaním a súčasnej prevádzke ohrevného telesa závislého na komíne (napr. telesá na plyn, olej alebo uhlie, prietokové ohrievače, zásobníky teplej vody) musí byť zaistený dostatočný prívod vzduchu, ktoré ohrevné teleso potrebuje k spaľovaniu. Bezpečná prevádzka je možná len vtedy, keď podtlak v miestnosti s ohrevným telesom neprekročí 4 Pa (0,04 mbar). To je možné dosiahnuť, keď neuzatvárateľnými otvormi, napr. vo dverách alebo oknách, v spojení s teleskopickými priechodkami stenou alebo inými technickými opatreniami, ako je obojstranný uzáver atď., môže prúdiť vzduch potrebný na spaľovanie. Pri nedostatočnom vetraní vzniká nebezpečenstvo otravy späť nasatými splodinami. Teleskopické priechodky stenou samé nezaistia dodržiavanie hraničných hodnôt. Poznámka: Pri posudzování musí byť brané do úvahy vždy celkové potrebné množstvo vzduchu v byte. Na prevádzku varných spotrebičov, napr. varných panelov a plynových sporákov sa toto pravidlo nevzťahuje. Ak je odsávač pár používaný na prevádzku s cirkuláciou vzduchu s aktívnym uhlíkovým filtrom -, je prevádzka možná bez obmedzení. Pri prevádzke s odvetrávaním by mala byť v odsávači pár zabudovaná spätná klapka, ak nie je v odvode splodín alebo v teleskopickej priechodke steny. Ak táto klapka nie je k odsávaču pár priložená, môžete si ju zakúpiť v špecializovanom obchode. Ak je odťah vedený vonkajšou stenou, mala by byť použitá teleskopická priechodka steny. 12

38 Pred montážou Optimálny výkon odsávača: Krátka, hladká odťahová rúrka. Čo najmenej oblúkov rúrky. Čo najväčšie možné priemery (najlepšie 150 mm) a veľké oblúky rúrky. Nasadenie dlhej, drsnej odťahovej rúrky s mnohými oblúkmi alebo s menším priemerom rúry vedie k odchýlkam od optimálneho výkonu a súčasne k zvýšeniu hluku. Okrúhla rúrka Krátka odťahová rúrka: Vnútorný priemer minimálne 120 mm, Dlhšia odťahová rúrka: Vnútorný priemer minimálne 150 mm. Ploché odťahové rúrky musia mať rovnakú hodnotu vnútorného priemeru ako okrúhle rúrky. Nemali by mať ostré záhyby. Ø 120 mm cca 113 cm 2 Ø 150 mm cca 177 cm 2 Pri odlišných priemeroch rúrky: Nasaďte tesniace prúžky. Pri prevádzke s odvetraním zaistite dostatočný prívod vzduchu. Odvetranie priamo hore: Vo vnútri hornej skrinky je možné len pri vysokých skriniach, a to podľa veľkosti odťahovej rúrky. V zadnej stene hornej skrine vyrobte otvor s výrezom pre napájací kábel. Odvetranie hore: 1. V strope hornej skrine vyrobte otvor s výrezom pre napájací kábel. šablóna OI je priložená. 2. Dno skrine, ak je, vyrežte do hĺbky min 270 mm po celej šírke. Pokyn: Ak je skrinka široká 900 mm, budete potrebovať montážnu sadu. Pripojenie odťahovej rúrky Ø 150 mm: Odťahovú rúrku upevnite priamo na odťahové hrdlo. Pripojenie odťahovej rúrky Ø 120 mm: Priložené redukčné hrdlo upevnite na výstup vzduchu. Diery na výstupu vzduchu sa musia utesniť. Odťahovú rúrku upevnite na redukčné hrdlo. Prevádzka s cirkuláciou vzduchu S aktívnym uhlíkovým filtrom, keď nie je možnosť prevádzky s odvetraním. Kompletnú montážnu sadu získate v špecializovanej predajni. Zodpovedajúce číslo príslušenstva nájdete na poslednej strane. 13

39 Príprava hornej skrinky Tento odsávač je určený na vstavanie do hornej skrinky s nasledujúcimi rozmermi: Šírka: 600 mm Hĺbka: 293 do 350 mm Výška: min. 435 mm. Ak je hĺbka skrine väčšia ako 293 mm, môžete odsávač pár posunúť dozadu, aby bolo možné pred odsávač umiestniť napr. poličku na korenie. g Na to priložte šablónu OII zodpovedajúcim spôsobom ďalej dozadu. Počas montáže aj po nej musí byť zaistená stabilita skrine. Odsávač pár nesmie byť umiestnený na koniec kuchynskej linky. Skrine pred montážou odsávača pár presne vyrovnajte, príp. poldožte po celej ploche bočnej skrine. Presah bočných stien k dnu susednej skrinky nesmie byť väčší ako 0,5 mm. 1. Na pravej a ľavej strane vo vnútri skrinky vyznačte upevňovacie otvory po dvoch na každej stene a prehĺbte ich rydlom. Ak vŕtate: Ø 2 mm max. hĺbka 10 mm. Na vyznačenie upevňovacích g bodov použite priloženú šablónu OII. 2. Naskrutkujte obe upevňovacie dosky. 3. Zatvorte dvierka skrinky a skrinku vyrovnajte. Dbajte na minimálny odstup medzi varným panelom a odsávačom pár! Obr

40 Montáž do hornej skrinky Skontrolujte vyrovnanie dvierok skrinky, v prípade potreby ich opäť nastavte. 1. Vysaďte tukové filtre (viď návod na obsluhu). 2. Zospodu nadvihnite odsávač pár do skrine, kým obe upevňovacie spony bezpečne zacvaknú. 4. Naviac upevnite odsávač pár dvoma skrutkami napravo a dvoma naľavo k bočným horným skriniam. Upevňovacie otvory prehĺbte rydlom. 5. Otvory uzatvorte dvoma zátkami vľavo a dvoma vpravo. 6. Ak je to potrebné, skráťte kryt steny na požadovanú mieru (napr. odrežte). Kryt steny upevnite pomocou priložených spon. Potom ho pevne priskrutkujte k hornej skrinke. 3. Ručne priskrutkujte nastavovacie skrutky, aby odsávač pár priliehal k dnu skrinky. Vyrovnajte odsávač pár v skrini. Opatrne utiahnite oba upevňovacie skrutky. 7. Vytiahnite zo skrine napájací kábel. 8. V hornej skrini vyrobte rúrkový spoj. Ak je to potrebné, upevnite vzduchovú hadicu k stropu skrine. 9. Opäť nasaďte tukové filtre (viď návod na obsluhu). 15

41 Montáž do hornej skrinky Pokyn: Plášť odsávača pár môžete vo vnútri hornej skrinky obložiť (napr. drevotrieskovými doskami). Pritom dodržiavajte nasledujúce pokyny: Na plášť odsávača pár nesmiete priložiť medzidno. Obloženie nesmiete upevniť na plášť spotrebiča. Odsávač pár musí byť aj po obložení prístupný zákazníckemu servisu. Pri montáži odsávača pár do zadnej časti skrine môžete posunúť zarážky výsuvného štítu dopredu. Na tento účel najskôr uvoľnite skrutky, posuňte zarážky, a potom skrutky opäť pevne utiahnite. Premiestnenie ovládacieho panelu: Viď návod na obsluhu. Montáž dekoračnej lišty: Na výsuvný štít musíte namontovať dekoračnú lištu. Dekoračnú lištu môžete vyrobiť z dreva vhodného ku kuchyskému nábytku, alebo ju môžete kúpiť v špecializovanej predajni ako zvláštne príslušenstvo (viď Zvláštne príslušenstvo na poslednej strane). 1. Na drevenej lište vyznačte pomocou priloženej šablóny O III upevňovacie otvory a prehĺbte ich rydlom. Ak použijete vŕtačku: Ø 2 mm max. 10 mm hlboko. Hmotnosť v kg: 2. Dekoračnú lištu vyrovnajte a priskrutkujte k spotrebiču. Plochý kábel nepritlačte. odvetranie cirkulácia 16,0 16,5 Konštrukčné zmeny v rámci technického vývoja sú vyhradené. 16

42 Elektrické pripojenie Odsávač pár môže byť pripojený len na predpisovo inštalovanú zásuvku s ochrannými kontaktmi. Zásuvku s ochrannými kontaktmi umiestnite do blízkosti odsávača pár a dbajte na to, aby bola dobre prístupná. Zásuvka s ochrannými kontaktmi by mala byť pripojená cez vlastný elektrický obvod. Demontáž z hornej skrinky 1. Odpojte od elektrickej siete. 2. Uvoľnite prepojenie rúrok. 3. Vyberte filtre. 4. Uvoľnite upevňovacie skrutky vľavo a vpravo, kým odsávač nebude ďalej klesať. Elektrické údaje: Sú uvedené na výrobnom štítku, ktorý nájdete po vybratí filtrového rámu vo vnútornom priestore spotrebiča. Pri oprave odpojte vždy odsávač od elektrickej siete. Dĺžka napájacieho kábla: 1,30 m. Pri požadovanom pevnom pripojení: Odsávač pár môže pripojiť len elektroinštalatér s oprávnením od príslušného dodávateľa elektrickej energie. Inštalácia predpokladá odpojovacie zariadenie. Ako odpojovacie zariadenie sa používa prepínač s odstupom kontaktov viac ako 3 mm a odpojením vo všetkých póloch. Patrí tu spínač LS a stykače. Tento odsávač zodpovedá normám EU o podmienkach rádiového odrušenia. Počas uvoľňovania nastavovacích skrutiek nadvihujte odsávač pár. 5. Krátko nadvihnite odsávač, až vyskočia upevňovacie spony, a nechajte spotrebič klesnúť dolu. Upevňovacie skrutky môžu prečnievať. Pri nadvihovaní odsávača pár nezasúvajte výsuvný štít násilím. 6. Príprava na novú montáž: Zaskrutkujte upevňovacie skrutky vľavo a vpravo, kým sa spony na stranách vychýlia. Nastavenie koncového spínača: 1. Skontrolujte, či sa odsávač pár vypne, keď zasuniete výsuvný štít. 2. Ak sa odsávač pár nevypne, musíte nastaviť koncový spínač. 3. Uvoľňujte skrutku v malých krokoch max. 2 otáčky. 17

43 Prepnutie prevádzky s odvetrávaním na prevádzku s cirkuláciou vzduchu Prepnutie elektronického ovládania na prevádzku s cirkuláciou vzduchu: Sériové nastavenie je prevádzka s odvetraním. Odsávač pár musí byť pripojený k elektrickej sieti a vypnutý. 1. Stlačte a držte stlačené tlačidlo L. 2. Držte stlačené tlačidlo cca 3 sekundy. Na indikátore sa zobrazí. 2. Tlačidlo pustite. Indikátor po chvíľke zhasne. Prepnutie na prevádzku s odvetraním: 1. Proces opakujte. Na indikátore sa zobrazí #. 2. Tlačidlo pustite. Indikátor po chvíli zhasne. 18

44 1 2 3 LZ x LZ45501 Hliník: LZ46170 Kov: LZ46150 Hliník: LZ49070 Kov: LZ

45 Obchodná značka BSH: INFORMAČNÝ LIST: BSH domácí spotřebiče, s. r. o. Značka SIEMENS Typ/predajné označenie LI Farebné prevedenie šedá metalíza Príkon W 260 z toho osvetlenie W 60 pripojenie sieťovou šnúrou s dĺžkou m 1,3 Vonkajšie rozmery výška mm 475 šírka mm 894 hlĺbka mm 273 Objem vetrania podľa DIN m 3 /h pri prevádzke odvetrania stupeň 1 stupeň 2 stupeň 3 200/ / /450 intenzívny stupeň 700 pri prevádzke s cirkuláciou vzduchu s aktívnym filtrom stupeň 1 stupeň 2 stupeň 3 intenzívny stupeň 430 Dobeh ventilátora min. 10 Počet motorov: 2 Elektrické pripojenie napätie V Bezpečnosť/odrušenie zodpovedá bezpečnostným predpisom označenie CE Robert Bosch-Hausgeräte GmbH Carl-Wery-Str. 34, hodnoty hlučnosti podľa EN a EN pri odvetrávaní: max. normálny stupeň: 59 db (A) re 1 pw (47 db(a) 20 µpa akustický tlak) intenzívny stupeň: 62 db (A) re 1 pw (50 db(a) 20 µpa akustický tlak) Prípadné technické zmeny, tlačové chyby a odlišnosti vo vyobrazení sú vyhradené bez upozornenia. Aktuálny návod nájdete na webových stránkach 20
