1 ELEKTROMAGNETICKÉ VENTILY ADY PGA POKYNY K INSTALACI A OBSLUZE ITTEC spol. s r.o. zastoupení RAIN BIRD pro R a SR Areál obchodu a služeb, Modletice 106, íany tel : fax: , info@ittec.cz

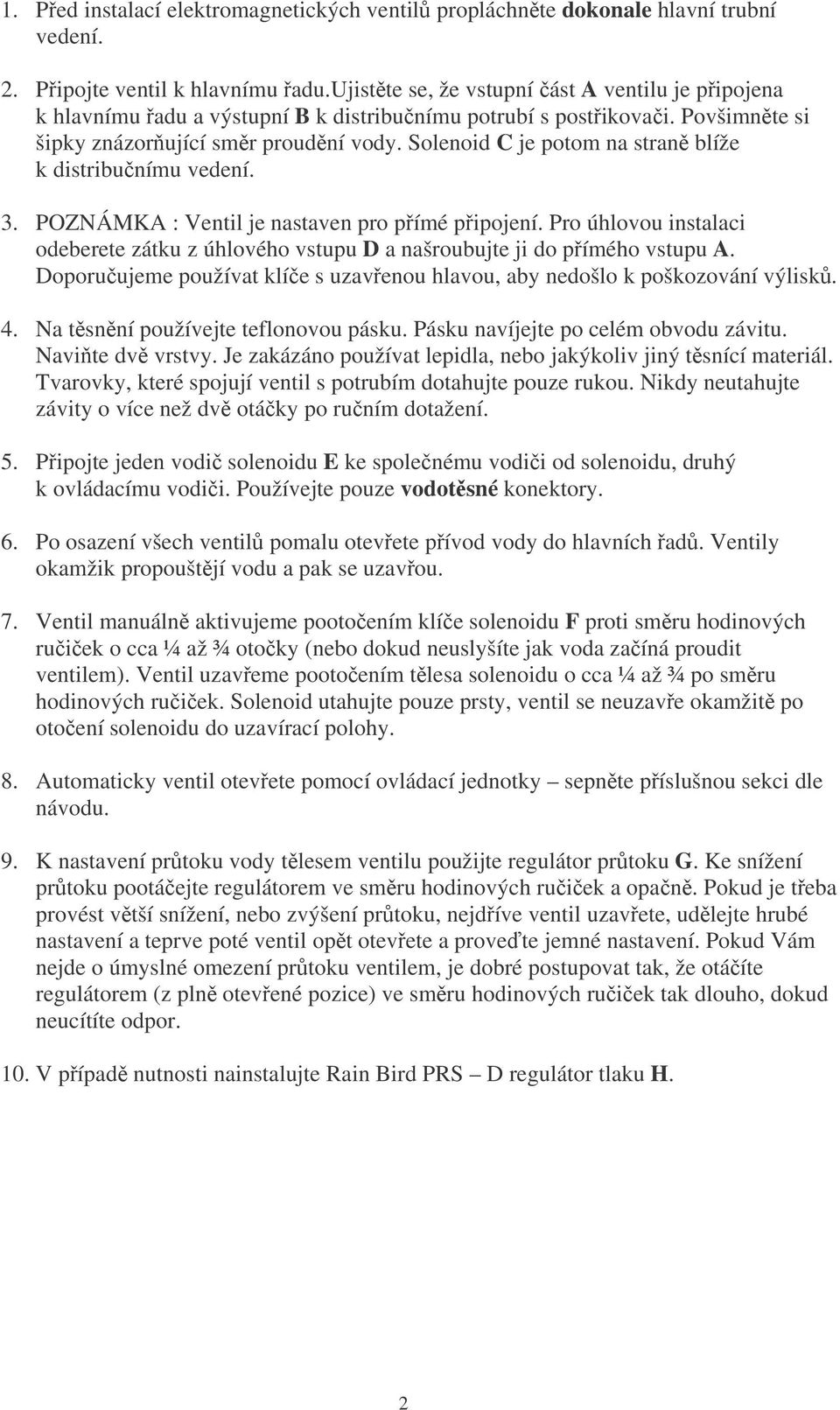

2 1. Ped instalací elektromagnetických ventil propláchnte dokonale hlavní trubní vedení. 2. Pipojte ventil k hlavnímu adu.ujistte se, že vstupní ást A ventilu je pipojena k hlavnímu adu a výstupní B k distribunímu potrubí s postikovai. Povšimnte si šipky znázorující smr proudní vody. Solenoid C je potom na stran blíže k distribunímu vedení. 3. POZNÁMKA : Ventil je nastaven pro pímé pipojení. Pro úhlovou instalaci odeberete zátku z úhlového vstupu D a našroubujte ji do pímého vstupu A. Doporuujeme používat klíe s uzavenou hlavou, aby nedošlo k poškozování výlisk. 4. Na tsnní používejte teflonovou pásku. Pásku navíjejte po celém obvodu závitu. Navite dv vrstvy. Je zakázáno používat lepidla, nebo jakýkoliv jiný tsnící materiál. Tvarovky, které spojují ventil s potrubím dotahujte pouze rukou. Nikdy neutahujte závity o více než dv otáky po runím dotažení. 5. Pipojte jeden vodi solenoidu E ke spolenému vodii od solenoidu, druhý k ovládacímu vodii. Používejte pouze vodotsné konektory. 6. Po osazení všech ventil pomalu otevete pívod vody do hlavních ad. Ventily okamžik propouštjí vodu a pak se uzavou. 7. Ventil manuáln aktivujeme pootoením klíe solenoidu F proti smru hodinových ruiek o cca ¼ až ¾ otoky (nebo dokud neuslyšíte jak voda zaíná proudit ventilem). Ventil uzaveme pootoením tlesa solenoidu o cca ¼ až ¾ po smru hodinových ruiek. Solenoid utahujte pouze prsty, ventil se neuzave okamžit po otoení solenoidu do uzavírací polohy. 8. Automaticky ventil otevete pomocí ovládací jednotky sepnte píslušnou sekci dle návodu. 9. K nastavení prtoku vody tlesem ventilu použijte regulátor prtoku G. Ke snížení prtoku pootáejte regulátorem ve smru hodinových ruiek a opan. Pokud je teba provést vtší snížení, nebo zvýšení prtoku, nejdíve ventil uzavete, udlejte hrubé nastavení a teprve poté ventil opt otevete a provete jemné nastavení. Pokud Vám nejde o úmyslné omezení prtoku ventilem, je dobré postupovat tak, že otáíte regulátorem (z pln otevené pozice) ve smru hodinových ruiek tak dlouho, dokud neucítíte odpor. 10. V pípad nutnosti nainstalujte Rain Bird PRS D regulátor tlaku H. 2

3 E VODIE SOLENOIDU F KLÍ K SOLENOIDU C VLASTNÍ TLESO SOLENOIDU G REGULÁTOR PRTOKU H - PRS D REGULÁTOR TLAKU B VÝSTUPNÍ ÁST A VSTUPNÍ ÁST D ÚHLOVÝ VSTUP 3

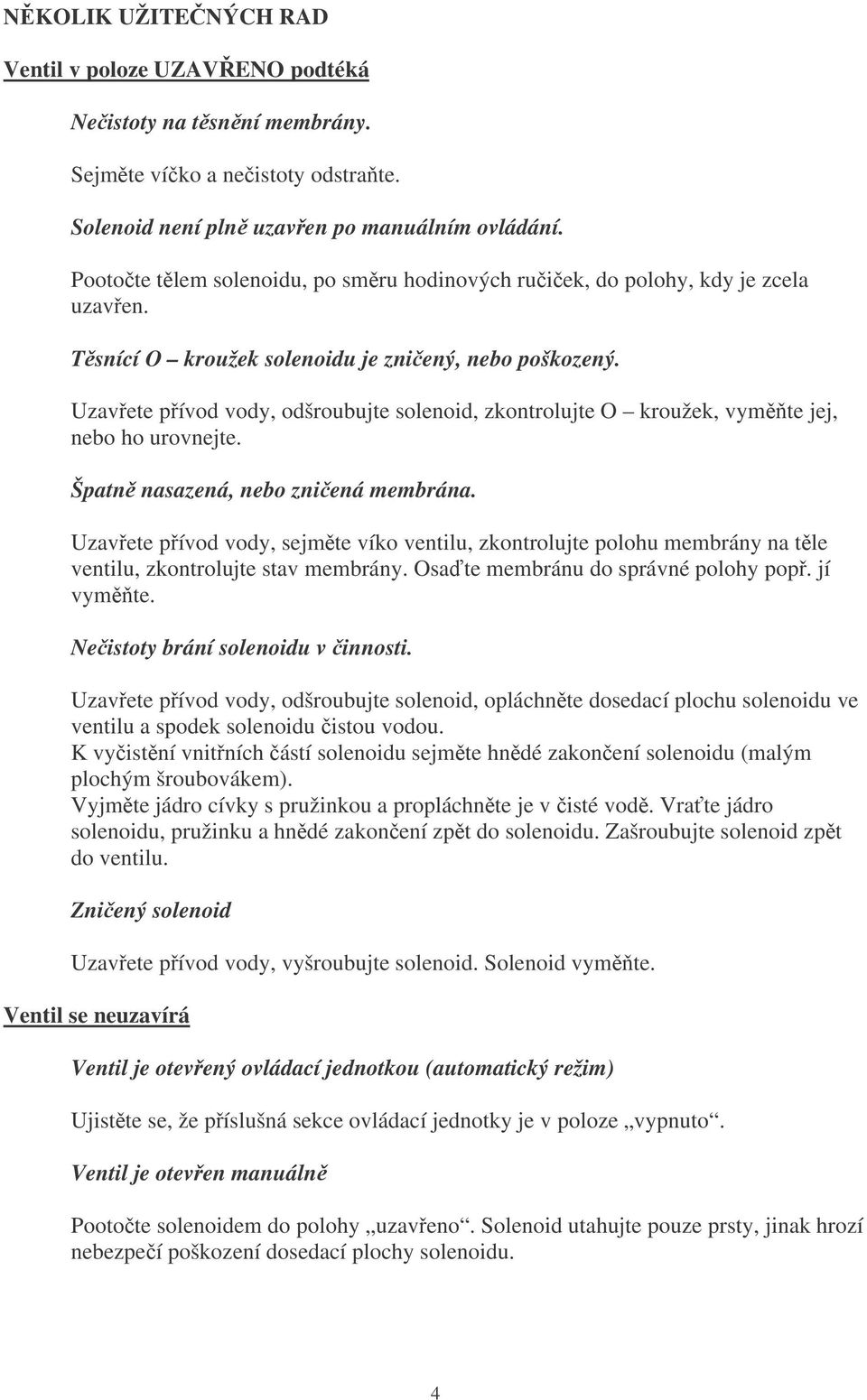

4 NKOLIK UŽITENÝCH RAD Ventil v poloze UZAVENO podtéká Neistoty na tsnní membrány. Sejmte víko a neistoty odstrate. Solenoid není pln uzaven po manuálním ovládání. Pootote tlem solenoidu, po smru hodinových ruiek, do polohy, kdy je zcela uzaven. Tsnící O kroužek solenoidu je zniený, nebo poškozený. Uzavete pívod vody, odšroubujte solenoid, zkontrolujte O kroužek, vymte jej, nebo ho urovnejte. Špatn nasazená, nebo zniená membrána. Uzavete pívod vody, sejmte víko ventilu, zkontrolujte polohu membrány na tle ventilu, zkontrolujte stav membrány. Osate membránu do správné polohy pop. jí vymte. Neistoty brání solenoidu v innosti. Uzavete pívod vody, odšroubujte solenoid, opláchnte dosedací plochu solenoidu ve ventilu a spodek solenoidu istou vodou. K vyistní vnitních ástí solenoidu sejmte hndé zakonení solenoidu (malým plochým šroubovákem). Vyjmte jádro cívky s pružinkou a propláchnte je v isté vod. Vrate jádro solenoidu, pružinku a hndé zakonení zpt do solenoidu. Zašroubujte solenoid zpt do ventilu. Zniený solenoid Uzavete pívod vody, vyšroubujte solenoid. Solenoid vymte. Ventil se neuzavírá Ventil je otevený ovládací jednotkou (automatický režim) Ujistte se, že píslušná sekce ovládací jednotky je v poloze vypnuto. Ventil je oteven manuáln Pootote solenoidem do polohy uzaveno. Solenoid utahujte pouze prsty, jinak hrozí nebezpeí poškození dosedací plochy solenoidu. 4

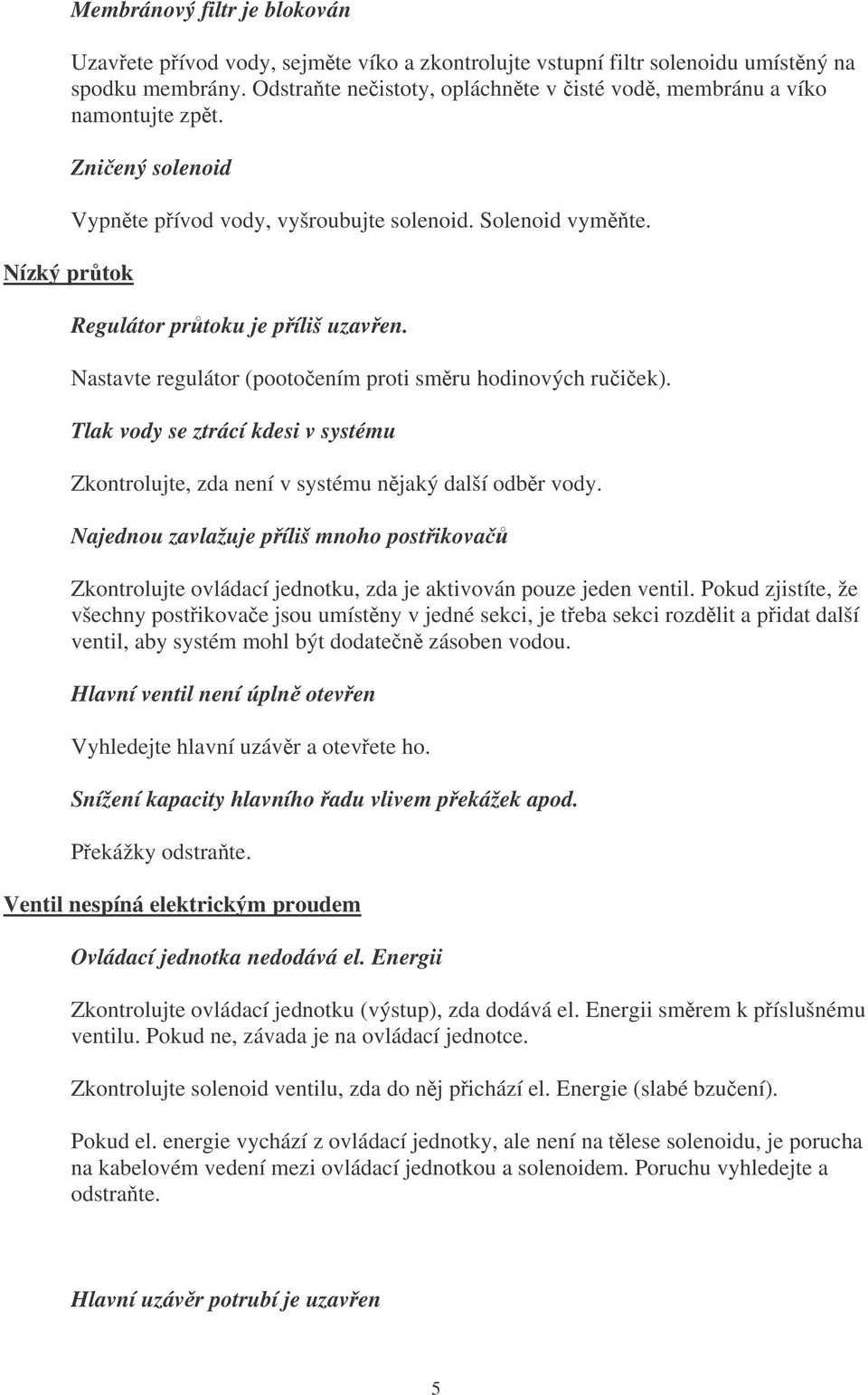

5 Membránový filtr je blokován Uzavete pívod vody, sejmte víko a zkontrolujte vstupní filtr solenoidu umístný na spodku membrány. Odstrate neistoty, opláchnte v isté vod, membránu a víko namontujte zpt. Nízký prtok Zniený solenoid Vypnte pívod vody, vyšroubujte solenoid. Solenoid vymte. Regulátor prtoku je píliš uzaven. Nastavte regulátor (pootoením proti smru hodinových ruiek). Tlak vody se ztrácí kdesi v systému Zkontrolujte, zda není v systému njaký další odbr vody. Najednou zavlažuje píliš mnoho postikova Zkontrolujte ovládací jednotku, zda je aktivován pouze jeden ventil. Pokud zjistíte, že všechny postikovae jsou umístny v jedné sekci, je teba sekci rozdlit a pidat další ventil, aby systém mohl být dodaten zásoben vodou. Hlavní ventil není úpln oteven Vyhledejte hlavní uzávr a otevete ho. Snížení kapacity hlavního adu vlivem pekážek apod. Pekážky odstrate. Ventil nespíná elektrickým proudem Ovládací jednotka nedodává el. Energii Zkontrolujte ovládací jednotku (výstup), zda dodává el. Energii smrem k píslušnému ventilu. Pokud ne, závada je na ovládací jednotce. Zkontrolujte solenoid ventilu, zda do nj pichází el. Energie (slabé bzuení). Pokud el. energie vychází z ovládací jednotky, ale není na tlese solenoidu, je porucha na kabelovém vedení mezi ovládací jednotkou a solenoidem. Poruchu vyhledejte a odstrate. Hlavní uzávr potrubí je uzaven 5

6 Vyhledejte hlavní uzávr a otevete ho. Závada solenoidu Pokud je proud v solenoidu, ale ventil pesto nepracuje, uzavete pívod vody. Bez porušování kabel vyšroubujte solenoid a pehote ho do sousedního ventilu (pokud je v šachtici). Pokud solenoid sousedního ventilu ventil oteve, je problém v solenoidu. Pokud ne, pokraujte dále ve zjišování závady. Regulátor tlaku je celý zatoený dol Tote regulátorem tlaku proti smru hodinových ruiekdokud nebude voda ventilem protékat, ale nenechte regulátor v pln vytoené poloze. Pi prtoku vody ventilem otáejte regulátorem z nejvyšší polohy dol tak dlouho, dokud neucítíte odpor. Pak otote regulátorem o jednu otáku proti smru hodinových ruiek. V tomto nastavení bude ventil pracovat nejúinji. Ventil s instalovaným regulátorem tlaku PRS-D Pro pípadné další závady použijte návod k použití pro regulátor tlaku PRS-D. 6
