1 MEMBRÁNOVÉ TLAKOVÉ EXPANZNÍ NÁDOBY FLEXCON Your reliable partner 1 Flamco Membránové tlakové expanzní nádoby FLEXCON C 2-80 FLEXCON P FLEXCON FLEXCON M FLEXCON V-B VYDÁNÍ CZ 2009

2 Volba kvality membránové tlakové expanzní nádoby spokojenosti spotřebitele Společnost Flamco zaujímá se svými nádobami Flamco už dlouhé roky vedoucí postavení mezi výrobci membránových tlakových expanzních nádob. Známá značka však sama o sobě nestačí na desetiletí úspěchu na trhu, kde panuje silná konkurence. To vyžaduje mnohem více. Proto každá expanzní nádoba Flamco nabízí celou řadu přesvědčivých výhod ohledně výběru materiálu, konstrukce, výroby a odbytu. Expanzní nádoby Flexcon splňují evropské směrnice a proto nesou označení CE. FLEXCON C 2-4 Na poloviny nádoby se nanáší povrchová úprava před montáží, nikoli po ní. Je to nejlepší prevence proti korozi! Nádoby Flexcon se dodávají ve stohovatelném krabicovém balení a ke každé krabici je přiložen srozumitelný montážní návod. Absolutně minimální propustnost membrán zabraňuje úniku vstupního tlaku. Nádoby Flexcon jsou vždy na skladě ve velkoobchodě a na našem vlastním skladě. Odborní pracovníci společnosti Flamco Vám rádi a ochotně poradí. Telefonicky nebo přímo u Vás na místě. Kvalita nádob Flexcon je výsledkem padesátileté tradice odbornosti a zkušeností! Moderně vybavená a značně automatizovaná výroba s mnoha testovacími a zkušebními místy nabízí absolutní záruku na trvalou a vysokou kvalitu všech nádob Flexcon. Tabulky s typy a technickými informacemi: strana

3 Flexcon je zárukou FLEXCON C 8-25 FLEXCON TOP FLEXCON FLEXCON PRO FLEXCON M FLEXCON V-B Přírubová konstrukce nádoby Flexcon M vám umožní vyměnit butylkaučukovou membránu. Volitelně může být expanzní nádoba Flexcon M vybavena plovákovým odvzdušňovačem Flexvent Super. Vysoká efektivita znamená, že je kapacita nádoby využívána s největším účinkem. Společnost Flamco dodává zvláště bohatý standardní program expanzních nádob od 2 do 5200 litrů s velkým výběrem vstupních tlaků a nejvyšších provozních tlaků. Všechny typy se vyznačují promyšlenou konstrukcí, membránou nejvyšší jakostní třídy, povrchovou úpravou nádoby s vysokou kvalitou a efektivním výrobním postupem. Instalací expanzních nádob Flexcon získáte pověst odborníka! Každá expanzní nádoba Flexcon M je standardně vybavena manometrem. FLEXCON - TRADICE V KVALITĚ Expanzní nádoba Flexcon-Pro nabízí zvláštní výhody v zařízeních s velkými rozdíly mezi statickým tlakem a nastaveným tlakem pojistného ventilu. NA DISKU FLAMCO CD NAJDETE: Tuto brožuru jako soubor PDF. Film s animací znázorňující fungování nádoby Flexcon. Kalkulační program Flexcon. Praktické rady. Tabulky objem Tabulky s typy a technickými informacemi Flexcon M, V-B a VSV: strana

4 Flexcon je synonymem špičkové technologie v na kterou se můžete vždy spolehnout se vyrábějí z ocele nejvyšší kvality a proto jsou jak pro dokonalou ochranu, tak také pro spolehlivé zpracování pokryty epoxidovým lesklým lakem. Stahovací obruč je vyrobená ze žárově pozinkované ocele odolné vůči opotřebení (Sendzimirův proces). FLEXCON C Připojovací závit vody není opatřen lakem, což usnadňuje sešroubování. U nádoby Flexcon C pro montáž na stěnu nebo na podlahu je membrána během skladování a při přepravě chráněna speciálním ochranným krytem. Membrána se pohybuje nahoru a dolů a nepodléhá při tom žádnému zatížení tahem. Tím se podstatně prodlužuje životnost. Díky jedinečné konstrukci stahovací obruče se nemůže poškodit ani membrána a ani poloviny nádoby. Dusíkový ventil nádob Flexcon o objemu 8 80 litrů je zapuštěný a díky krytce a dodatečné ochranné destičce se nemůže poškodit. Ve studeném stavu tlačí dusíkový polštář membránu na stěny nádoby Flexcon C. Když je objem dusíku stlačený, nádoba Flexcon C je částečně naplněná vodou. Když je objem dusíku maximálně stlačený, nádoba Flexcon C je úplně naplněná vodou. Při příliš vysokém vzestupu tlaku se otevírá ventil Prescor. Přebytek vody / páry se odvádí. 1.4

5 expanzních nádobách, FLEXCON FLEXCON M VÝHODY NÁDOB FLEXCON : Nejlepší expanzní nádoby díky moderní technologii. Příkladný zákaznický servis před instalací, během instalace a po instalaci. Praktické příslušenství pro připojení a odpojení nádob Flexcon. Membrány jsou vhodné pro použití protimrazového prostředku. Přesné údaje na vyžádání. Nádoby Flexcon-Pro mají vyměnitelnou membránu, která vyplňuje celou nádobu. Tato membrána tvoří příčku mezi expanzní vodou a dusíkovým polštářem. Díky velmi širokému programu a kombinaci kvality, dlouhé životnosti a prvotřídního poradenství a péče jsou nádoby Flexcon samozřejmou volbou. Volitelně může být do horní části nádoby Flexcon M osazen plovákový odvzdušňovač Flexvent Super. Všechny expanzní nádoby Flexcon M od objemu 1200 litrů jsou vybaveny kontrolním okénkem. Všechny expanzní nádoby Flexcon M od objemu 2800 litrů jsou vybaveny nastavitelnou nožkou. Expanzní nádoby s membránou Flexcon M nesmějí být připevněny k zemi ani izolovány. Jejich umístění musí vždy umožňovat snadný přístup za účelem bezproblémové údržby a kontroly. 1.5

6 Expanzní nádoby Flexcon nabízejí více možností Standardní expanzní nádoby Flexcon jsou určené pro použití v zařízeních ústředního vytápění a v chladicích zařízeních. To platí jak pro nádoby s pevnou membránou, tak i pro nádoby s vyměnitelnou membránou. Ovšem díky řadě speciálních provedení máte k dispozici ještě další zajímavé možnosti. Expanzní nádoby Flexcon Top pro vysoké tlaky, Expanzní nádoby Flexcon Solar pro použití v solárních zařízeních, Předřadné nádoby Flexcon VSV pro zabránění příliš vysokému teplotnímu zatížení membrány. FLEXCON TOP 8-25 Flexcon Top Kromě nejvyššího provozního tlaku 3 bary u standardních expanzních nádob Flexcon s obsahem 2-80 litrů nabízí řada nádob Flexcon Top s obsahem 8 80 litrů nejvyšší provozní tlak 6 barů. Na štítku této a všech ostatních expanzních nádob Flexcon jsou pro Vás srozumitelně uvedené důležité informace. Nejvyšší provozní tlak pro nádoby s obsahem 8 80 litrů: 8 barů, Nejvyšší provozní tlak pro nádoby s obsahem litrů: 10 barů. Flexcon Solar Kompletní program expanzních nádob Flexcon s obsahem litrů pro použití v solárních zařízeních. Určených nejen pro vodu, ale samozřejmě i pro běžná solární média. Výrobky Flamco v solárním zařízení 1. Solární kolektor. 2. Tepelný výměník. 3. Čerpadlo. 4. Odvzdušňovací ventil Flamco a vzduchová nádoba (air pot) Flamco. A. Flexvent Solar (ruční odvzdušňování). B. Flexvent (automatické odvzdušňování). C. Flamcovent Solar. 5. Manometr. 6. Pojistný ventil a nálevka Flamco. 7. Přepadová nádoba. 8. Flexcon Solar expanzní nádoba. 9. Předřazená nádoba Flexcon V-B (nutná v případě, že je teplota v nádobě Flexcon příliš vysoká). 1.6

7 Flexcon P, plochá expanzní nádoba Plochý diskovitý tvar s praktickým závěsným okem pro rychlou a snadnou montáž na ze. Díky spolehlivé konstrukci s dobře známou konstrukcí svorky Flamco je velikost butylové membrány v porovnání s kompletní membránou jiné srovnatelné nádoby přibližně poloviční. To přináší výhodu omezené propustnosti a delší životnosti membrány a zároveň samotné nádoby. Díky zdokonalené konstrukci nezůstává v nádobě žádná zbytková voda. Přípojka vody je na spodní straně. Díky menším rozměrům zabere nádoba Flexcon P méně prostoru. FLEXCON PRO VÝHODY PRODUKTU V provedení o objemu 18, 25, 35 a 50 litrů. Butylová membrána s nejnižší možnou propustností. V nádobě nemůže zůstávat žádná zbytková voda. Menší rozměry, vyžaduje méně místa. Flexcon Pro Membránové tlakové expanzní nádoby s vyměnitelnou butylovou membránou dle normy DIN Pro použití v uzavřených okruzích ústředního vytápění s přívodní teplotou do 120 C (maximální teplota na membráně 70 C) a v uzavřených okruzích chlazení a klimatizace. FLEXCON 18 FLEXCON P 18 FLEXCON P 25 FLEXCON P 35 FLEXCON P 50 Bílá nádoba Flexcon: má pouze jinou barvu Kromě dobře známé 18litrové nádoby Flexcon ve standardní červené barvě dodává společnost Flamco stejnou nádobu také v bílé barvě. Ideální pro umístění v domácnosti (koupelna nebo kuchyň) nebo v kanceláři. K dispozici je rovněž odpovídající bílá konzola Flexconsole. Bílá nádoba a bílá konzola mají stejnou barvu jako pláš bojleru. Kvalita je samozřejmě stejná jako u červených nádob Flexcon! 1.7

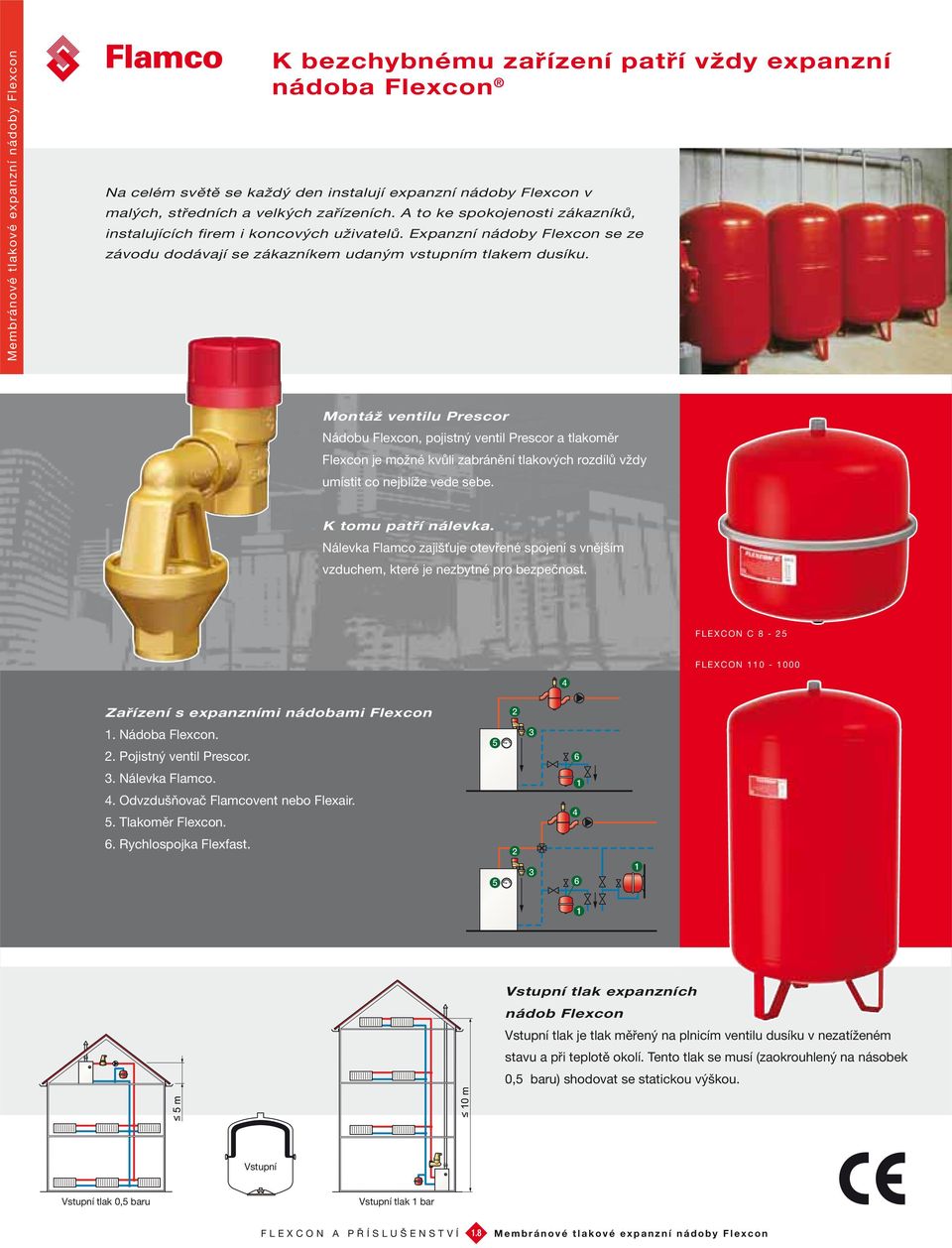

8 K bezchybnému zařízení patří vždy expanzní nádoba Flexcon Na celém světě se každý den instalují expanzní nádoby Flexcon v malých, středních a velkých zařízeních. A to ke spokojenosti zákazníků, instalujících firem i koncových uživatelů. Expanzní nádoby Flexcon se ze závodu dodávají se zákazníkem udaným vstupním tlakem dusíku. Montáž ventilu Prescor Nádobu Flexcon, pojistný ventil Prescor a tlakoměr Flexcon je možné kvůli zabránění tlakových rozdílů vždy umístit co nejblíže vede sebe. K tomu patří nálevka. Nálevka Flamco zajišuje otevřené spojení s vnějším vzduchem, které je nezbytné pro bezpečnost. FLEXCON C 8-25 FLEXCON Zařízení s expanzními nádobami Flexcon 2 1. Nádoba Flexcon. 2. Pojistný ventil Prescor Nálevka Flamco. 4. Odvzdušňovač Flamcovent nebo Flexair. 5. Tlakoměr Flexcon Rychlospojka Flexfast Vstupní tlak expanzních nádob Flexcon Vstupní tlak je tlak měřený na plnicím ventilu dusíku v nezatíženém stavu a při teplotě okolí. Tento tlak se musí (zaokrouhlený na násobek 0,5 baru) shodovat se statickou výškou. Vstupní Vstupní tlak 0,5 baru Vstupní tlak 1 bar 1.8

9 Nad nádobou musí být pro účely případné výměny membrány zachován volný prostor vysoký nejméně 600 mm. Doporučujeme do expanzního vedení namontovat uzavírací ventil s možností vypouštění. 600 mm Uvedení do provozu Plnicí tlak zařízení ve studeném stavu musí být na nádobě o 0,3 baru vyšší, než vstupní tlak v expanzní nádobě. Vstupní tlak nádoby a nejvyšší provozní tlak zařízení lze nastavit na ukazatelích tlakoměru Flexcon-Pro. Při tlakování zařízení se nesmí překročit nejvyšší provozní tlak. FLEXCON FLEXCON M Nádoby s několika kotli Kotel Pro: 1 nádoba Flexcon (podle příslušného obsahu kotle). 1 pojistný ventil Prescor nebo Prescomano. 1 nálevka Flamco. 1 připojovací 1 /2 konstrukční modul Flexcon. 1 Tlakoměr nebo tlakoměr s teploměrem Flexcon. Na nasávací straně čerpadla (čerpadel): Odvzdušňovací aparatura Flamco. Na zpětném sběrači: 1 nebo více nádob Flexcon-Pro. 1 Vodní doplňovací automat Flamco-Fill. NA DISKU FLAMCO CD NAJDETE: Kompletní montážní pokyny. Prohlášení o shodě. Soubory DWF. Symboly CAD

10 Příslušenství expanzních nádob Flexcon Flamco dodává příslušenství pro jednoduchou montáž nádob Flexcon na stěnu, pro jednodušší kontrolu vstupního tlaku u namontovaných nádob Flexcon, pro výměnu nádob Flexcon bez vyprázdnění zařízení. Na této straně najdete krátký přehled praktického příslušenství pro použití ve spojení s nádobami Flexcon. Rozsáhlý popis najdete v brožuře společnosti Flamco Příslušenství pro zařízení ústředního vytápění. Díky praktickému příslušenství je práce s výrobky Flamco snazší! Konzola Flexconsole Pro nádoby Flexcon s obsahem 2 25 litrů. V případě konzoly Flexconsole se nádoba Flexcon montuje kolmo, zavěšená na přípojce vody, s připojovacím hrdlem vody na 3 /4 přípojce konzoly, přičemž expanzní vedení se montuje na 1 /2 přípojku Konzola Flexconsole Plus Tato má stejné vlastnosti, jako normální konzola Flexconsole, ale navíc má tlakoměr Flexcon s ventilovým pouzdrem, plovákový odvzdušňovač Flexvent, pojistný ventil na 0,3 baru a rychlospojku Flexfast. Červená barva konzol Flexconsole a Flexconsole Plus se shoduje s barvou nádoby Flexcon Rychlospojka Flexfast Pro nádoby Flexcon s obsahem 2 25 litrů. Rychlospojka Flexfast se montuje přímo na 3 /4 přípojku vody nádoby Flexcon. Druhá strana rychlospojky Flexfast se připojuje na 3 /4 vnější závit zařízení. Tím se vytváří možnost rychle a jednoduchým způsobem kontrolovat vstupní tlak nádoby Flexcon nebo vyměňovat nádobu, aniž by bylo nutné zařízení odtlakovat nebo vyprázdnit

11 Propojovací souprava Propojovací souprava obsahuje otočný čep a žabku pro připojení expanzní nádoby Flexcon o objemu 35 až 50 litrů (propojovací souprava s přípojkou 3 4, kódu 27941) nebo expanzní nádoby Flexcon o objemu 80 až 200 litrů (propojovací souprava s přípojkou 1, kódu 27942). Testovací manometr Pomocí testovacího manometru Flamco lze snadno kontrolovat předtlak expanzních nádob Flexcon a Airfix. Rozsah tlaku je od 0,4 do 6,8 baru. Číslo kódu Flexcon GVA 90 Praktický prodlužovací kus s úhlem 90. Flexcon GVA 90 musí být našroubován na ventil středně velkých nádob Flexcon o objemu litrů. Tento prodlužovací kus usnadňuje přístup k ventilu. Číslo kódu Závěsný rám MB 2 Pro nádoby Flexcon s obsahem 2 25 litrů. Tento rám je opatřen drážkou, do které přesně zapadá stahovací obruč nádoby Flexcon. Přitáhnutím obou šroubů se nádoba definitivně připevní Propojovací souprava Flexcon 1 /2 1 připojovací konstrukční Pro nádoby Flexcon o objemu od 35 do modul Flexcon 300 litrů. Souprava se skládá z uzavíracího Pro nádoby Flexcon s obsahem ventilu, plnicího/vypouštěcího kohoutu litrů. Připojovací konstrukční s nátrubkem pro hadici a manometru. Je též modul Flexcon 1 se skládá z uzavíracího k dispozici bez manometru. Číslo kódu ventilu, plnicího a vypouštěcího ventilu s hadicovým nástavcem a tlakoměru FlexControl FlexControl umožňuje spojení mezi expanzní nádobou Flexcon na jedné straně a instalací ústředního vytápění na straně druhé. Pomocí FlexControl lze kontrolovat předtlak v expanzní nádobě nebo vyměnit expanzní nádrž, aniž by bylo nutné nejdříve instalaci vypustit nebo uvolnit tlak. Maximální pracovní tlak je 10 barů a kódu je

12 Předřazené nádoby Flexcon V-B V uzavřených systémech vytápění může přívodní teplota dosáhnout až 120 C. Trvalá teplotní zátěž na membráně je v souladu s převládajícím standardem nejvýše 70 C. Aby bylo možné snížit teplotu na tuto úroveň, je nutno vložit do okruhu předřazenou nádobu. Maximální pracovní tlak nádob Flexcon V-B je 6 nebo 10 barů. FLEXCON V-B Na horní straně vtéká příliš horká voda ze zařízení do předřadné nádoby. Horká voda se mísí v předřadné nádobě s chladnější vodou, která je v ní k dispozici. Maximální přívodní teplota vody je u nádoby Flexcon V-B rovna 160 C. Rychlost ochlazování expanzní vody závisí na kapacitě předřazené nádoby. Nádoba musí být instalována tak, aby bylo zaručeno bezproblémové fungování a údržba. Předřazená nádoba nesmí být izolována. Okolo nádoby a mezi nádobou a stropem musí být volný prostor alespoň 400 mm. Ze spodní strany nádoby se silně ochlazená voda odvádí k expanzní nádobě. Teplota expanzní vody přijaté nádobou Flexcon zůstává pod přípustnou nejvyšší teplotou pro membránu. Připojovací schéma předřadné nádoby Flexcon Předřadnou nádobou Flexcon zabraňujete zbytečnému poškození membrány vysokými teplotami. 1.12

13 Expanzní nádoby Flexcon s obsahem 110 až 1000 litrů Standardní nádoby Flexcon pro instalace vytápění a také pro instalace chlazené vody do minimální teploty 10 C a max. podílu ethylenglykolu 50%. Níže uvedené nádoby Flexcon jsou vhodné pro maximální provozní tlak 3 a 6 barů. V případě nádob o objemu litrů se dodává 12 mm pájená spojka a vybavení pro její montáž. Krabice, ve které se dodávají nádoby Flexcon a Flexcon Top, obsahuje vrtací šablonu pro snadnou a správnou montáž nožiček. Do nádob Flexcon Top o objemu 8 80 litrů s maximálním provozním tlakem 6 barů může být v případě potřeby dodáván jiný předtlak. K provedení správného výpočtu expanzní nádoby Flexcon prosím použijte kalkulační program obsažený na CD. Provedení a rozměry nádob Flexcon s nejvyšším provozním tlakem 3 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) Nejvyšší provozní tlak v barech A B C D v kg v barech Flexcon C 2 1, /4 1, Flexcon C 4 1, /4 1, Flexcon C 8 1, /4 2, Flexcon C 12 1, /4 2, Flexcon C 18 1, /4 3, Flexcon C 25 1, /4 4, Flexcon C 35 1, /4 * 6, Flexcon C 50 1, /4 * 15, Flexcon C 80 1, * 22, Provedení a rozměry nádob Flexcon Top s nejvyšším provozním tlakem 6 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) Nejvyšší provozní tlak v barech A B C D v kg v barech Flexcon Top 2 1, /4 2, Flexcon Top 4 1, /4 3, Flexcon Top 8 1, /4 3, Flexcon Top 12 1, /4 4, Flexcon Top 18 1, /4 5, Flexcon Top 25 1, /4 7, Flexcon Top 35 1, /4 8, Flexcon Top 50 1, /4 11, Flexcon Top 80 1,

14 Expanzní nádoby Flexcon s obsahem 110 až 1000 litrů Standardní nádoby Flexcon pro instalace vytápění a také pro instalace chlazené vody do minimální teploty 10 C a max. podílu ethylenglykolu 50%. Níže zobrazené nádoby Flexcon jsou vhodné pro maximální provozní tlak do 6 barů. V případě nádob o objemu litrů se dodává 12 mm pájená spojka a vybavení pro její montáž. K provedení správného výpočtu expanzní nádoby Flexcon prosím použijte kalkulační program obsažený na CD. Jiné předtlaky jsou k dispozici na vyžádání. Provedení a rozměry nádob Flexcon s nejvyšším provozním tlakem 6 barů Typ Vstupní Rozměry v mm Přípojka tlak (vnější závit) provozní Nejvyšší tlak v barech A B C D v kg v barech Flexcon 110 0, , Flexcon 110 1, , Flexcon 110 1, , Flexcon 110 na požádání , Flexcon 140 0, , Flexcon 140 1, , Flexcon 140 1, , Flexcon 140 2, , Flexcon 140 2, , Flexcon 140 3, , Flexcon 140 na požádání , Flexcon 200 0, , Flexcon 200 1, , Flexcon 200 1, , Flexcon 200 2, , Flexcon 200 2, , Flexcon 200 3, , Flexcon 200 na požádání , Flexcon 300 0, , Flexcon 300 1, , Flexcon 300 1, , Flexcon 300 2, , Flexcon 300 2, , Flexcon 300 3, , Flexcon 300 na požádání , Flexcon 425 0, , Flexcon 425 1, , Flexcon 425 1, , Flexcon 425 2, , Flexcon 425 2, , Flexcon 425 3, , Flexcon 425 na požádání , Flexcon 600 0, , Flexcon 600 1, , Flexcon 600 1, , Flexcon 600 2, , Flexcon 600 2, , Flexcon 600 3, , Flexcon 600 na požádání , Flexcon 800 0, , Flexcon 800 1, , Flexcon 800 1, , Flexcon 800 2, , Flexcon 800 2, , Flexcon 800 3, , Flexcon 800 na požádání , Flexcon , , Flexcon , , Flexcon , , Flexcon , , Flexcon , , Flexcon , , Flexcon 1000 na požádání ,

15 Expanzní nádoby Flexcon s obsahem 110 až 1000 litrů Standardní nádoby Flexcon pro instalace vytápění a také pro instalace chlazené vody do minimální teploty 10 C a max. podílu ethylenglykolu 50%. Níže zobrazené nádoby Flexcon jsou vhodné pro maximální provozní tlak do 10 barů. V případě nádob o objemu litrů se dodává 12 mm pájená spojka a vybavení pro její montáž. K provedení správného výpočtu expanzní nádoby Flexcon prosím použijte kalkulační program obsažený na CD. Jiné předtlaky jsou k dispozici na vyžádání. Provedení a rozměry nádob Flexcon s nejvyšším provozním tlakem 10 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) Nejvyšší provozní tlak v barech A B C D v kg v barech Flexcon 110 0, , Flexcon 110 1, , Flexcon 110 1, , Flexcon 110 2, , Flexcon 110 2, , Flexcon 110 3, , Flexcon 110 na požádání , Flexcon 140 0, , Flexcon 140 1, , Flexcon 140 1, , Flexcon 140 2, , Flexcon 140 2, , Flexcon 140 3, , Flexcon 140 na požádání , Flexcon 200 0, , Flexcon 200 1, , Flexcon 200 1, , Flexcon 200 2, , Flexcon 200 2, , Flexcon 200 3, , Flexcon 200 na požádání , Flexcon 300 0, , Flexcon 300 1, , Flexcon 300 1, , Flexcon 300 2, , Flexcon 300 2, , Flexcon 300 3, , Flexcon 300 na požádání , Flexcon 425 0, , Flexcon 425 1, , Flexcon 425 1, , Flexcon 425 2, , Flexcon 425 2, , Flexcon 425 3, , Flexcon 425 na požádání , Flexcon 600 0, , Flexcon 600 1, , Flexcon 600 1, , Flexcon 600 2, , Flexcon 600 2, , Flexcon 600 3, , Flexcon 600 na požádání , Flexcon 800 0, , Flexcon 800 1, , Flexcon 800 1, , Flexcon 800 2, , Flexcon 800 2, , Flexcon 800 3, , Flexcon 800 na požádání , Flexcon , , Flexcon , , Flexcon , , Flexcon , , Flexcon , , Flexcon , , Flexcon 1000 na požádání ,

16 Bílá expanzní nádoba Flexcon a konzola Flexconsole, Flexcon Solar, Flexcon Pro a Flexcon P Bílá 18 litrová expanzní nádoba Flexcon je ideální pro umístění v domácnosti (koupelna nebo kuchyň) nebo v kanceláři. K dispozici je rovněž odpovídající bílá konzola Flexconsole. Nádoby Flexcon Solar jsou zejména vhodné k použití v uzavřených instalacích ústředního vytápění solární energií s přívodní teplotou do 120 C. Maximální provozní teplota 70 C. Vhodné pro glykolové roztoky do 50%. Expanzní nádoby Flexcon Pro s výměnnými butylovými membránami, které lze použít v uzavřených systémech ústředního vytápění, chlazení a klimatizace. Nádoby Flexcon P mají plochý diskovitý tvar s praktickým zavěšovacím okem pro rychlou a snadnou montáž na ze. Přípojka vody je na spodní straně. Díky menším rozměrům zabere nádoba Flexcon P méně prostoru. Verze a rozměry bílé nádoby Flexcon 3 barů a bílé konzole Flexconsole Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) v v barech A B C D kg Flexcon 18 0, /4 3, Flexconsole Provedení a rozměry nádob Flexcon Solar 8 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) v v barech A B C D kg Flexcon Solar 8 2, /4 3, Flexcon Solar 12 2, /4 4, Flexcon Solar 18 2, /4 5, Flexcon Solar 25 2, /4 7, Flexcon Solar 35 2, /4 8, Flexcon Solar 50 2, /4 11, Flexcon Solar 80 2, Provedení a rozměry nádob Flexcon Solar 10 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) v v barech A B C D kg Flexcon Solar 110 2, , Flexcon Solar 140 2, , Flexcon Solar 200 2, , Flexcon Solar 300 2, , Flexcon Solar 425 2, , Flexcon Solar 600 2, Flexcon Solar 800 2, , Flexcon Solar , Provedení a rozměry nádob Flexcon Pro 6 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) v v barech A B D kg * Při objednání uvete příslušný předtlak. Flexcon Pro 200 * Flexcon Pro 250 * Flexcon Pro 300 * Flexcon Pro 370 * Flexcon Pro 430 * Flexcon Pro 540 * Flexcon Pro 650 * Flexcon Pro 770 * Flexcon Pro 870 * Flexcon Pro 1000 * Provedení a rozměry nádob Flexcon P 3 barů Typ Vstupní tlak Rozměry v mm Přípojka (vnější závit) v v barech A B C D E D kg number Flexcon P 18 1, /4 5, Flexcon P 25 1, /4 7, Flexcon P 35 1, /4 8, Flexcon P 50 1, /4 11,

17 Verze nádob Flexcon M 6 a 10 barů Expanzní nádoby Flexcon M o objemu litrů Expanzní nádoby Flexcon M s výměnnou membránou pro systémy vytápění a chlazení. Nádoby Flexcon M jsou vhodné pro maximální provozní tlak 6, 10, 16 a 25 barů. Všechny nádoby Flexcon M mají přírubovou konstrukci. Přírubová konstrukce umožňuje v případě potřeby vyměnit butylkaučukovou membránu. Speciální verze expanzních nádob Flexcon M, tj. horizontální nádoby, jsou k dispozici na vyžádání. Typ Celkový obsah Připojení nádoby 6 barů 10 barů v litrech k systému v kg 6 barů v kg 10 barů Flexcon M Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M Flexcon M / Flexcon M / Flexcon M / Flexcon M DN Flexcon M DN Rozměry nádob Flexcon M Typ Rozměry v mm D H C d Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Flexcon M Nádoby Flexcon M s provozním tlakem nad 10 barů lze dodat na vyžádání. Při objednání prosím uvete požadovaný předtlak. V opačném případě bude nádoba dodána s předtlakem 4 nebo 6 barů. Verze nádob Flexcon M 16 a 25 barů Typ Objem Připojení nádoby v litrech k systému 16 barů 25 barů Flexcon M Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M / Flexcon M Flexcon M / Flexcon M / Flexcon M / Flexcon M DN Flexcon M DN

18 Verze předřazených nádob Flexcon V-B Předřadné nádoby Flexcon V-B Předřazené nádoby Flexcon V-B k chlazení expanzní vody. Schváleno dle CE. Nádoby Flexcon V-B o objemu litrů s maximálním pracovním tlakem 6 nebo 10 barů. Při přívodní teplotě C musí být kapacita předřazené nádoby Flexcon rovna 15 % čistého expanzního objemu. Při přívodní teplotě C je tato hodnota 25 % a při přívodní teplotě C pak 40 %. Typ Celkový obsah 6 barů 10 barů 6 barů 10 barů 10 barů v litrech v kg v kg 120 ºC 120 ºC 160 ºC Flexcon V-B Flexcon V-B Flexcon V-B Flexcon V-B Flexcon V-B Flexcon V-B Flexcon V-B Flexcon V-B Rozměry předřazených nádob Flexcon V-B Typ Rozměry v mm Přípojky ØD H c ds de Flexcon V-B /4 vnější 1 1 /4 vnitřní Flexcon V-B /4 vnější 1 1 /4 vnitřní Flexcon V-B /4 vnější 1 1 /4 vnitřní Flexcon V-B /4 vnější 1 1 /4 vnitřní Flexcon V-B /2 vnější 1 1 /2 vnitřní Flexcon V-B /2 vnější 1 1 /2 vnitřní Flexcon V-B /2 vnější 1 1 /2 vnitřní Flexcon V-B vnější 2 vnitřní 1.18

19 Schémata chladicího systému Schémata systému vytápění naleznete na disku Flamco CD P: bar H. v : l/s kw t : C t : C P : bar(g) D W L H : m s D W H L mm mm mm mm P : v bar(g) 2 L 0 H : m s P : P : v bar(g) bar(g) 3 t : C. v : P: bar l/s t : C t : C P : bar(g) v t : C kw H : m s. v : l/s L P: bar 1.19

20 FLEXCON 2-80 FLEXCON P MEMBRÁNOVÉ TLAKOVÉ EXPANZNÍ NÁDOBY FLEXCON OBSAH STRANA FLEXCON Rozhodnutí pro kvalitu nádob Flexcon 1.2/1.3 Špičková technika v expanzních nádobách 1.4/1.5 Více možností s nádobami Flexcon 1.6/1.7 Nádoba Flexcon do každého zařízení 1.8/1.9 Příslušenství pro nádoby Flexcon 1.10/1.12 Tabulky a technické údaje 1.13/1.19 Flamco CZ Petr Šindelář Pod Parukářkou 14 / Praha 3 petr.sindelar@flamco.cz 2009 Na disku CD, který patří k této brožurce, najdete další informace. FLEXCON M Copyright Flamco b.v., Gouda, Nizozemí. Nic z tohoto vydání se nesmí rozmnožovat nebo jakýmkoli jiným způsobem zveřejňovat bez výslovného povolení a s udáním zdroje. Uvedené údaje platí pouze pro používání výrobků společnosti Flamco. Za neodborné používání, aplikaci nebo výklad technických údajů nepřebírá společnost Flamco žádnou odpovědnost. Technické změny jsou vyhrazené. Společnost Flamco b.v. dále upozorňuje, že se řídí mezinárodními podmínkami prodeje a dodávky (Všeobecné obchodní podmínky). FLEXCON V-B
