1 FlowSol B/B HE Příručka pro specializovaného odborníka Instalace Obsluha Uvedení do provozu *110* 110 Děkujeme vám za zakoupení tohoto přístroje RESOL. Přečtěte si prosím pečlivě tento návod, abyste mohli optimálně využít možnosti tohoto přístroje. Tento návod si dobře uschovejte. de Příručka

2 Bezpečnostní pokyny Dodržujte prosím přesně tyto bezpečnostní pokyny, abyste vyloučili nebezpečí a škody pro člověka a věcné hodnoty. Předpisy Dodržujte při práci příslušné platné normy, předpisy a směrnice! Údaje k přístroji Správné používání Solární stanice se smí používat jen v solárně tepelných zařízeních jako čerpací stanice v solárním okruhu při dodržování technických mezních hodnot uvedených v tomto návodu. Podle své konstrukce se smí montovat a provozovat jen tak, jak je popsáno v tomto návodu! Prohlášení o shodě CE Výrobek splňuje relevantní směrnice a je tudíž opatřen označením CE. Prohlášení o shodě si lze vyžádat u výrobce. Cílová skupina Tento návod je určen výhradně autorizovaným odborníkům. Práce na elektrických zařízeních smí provádět jen kvalifikovaní elektrikáři. První uvedení do provozu musí provádět výrobce zařízení nebo jím pověřený odborník. Vysvětlení symbolů VAROVNÁNÍ! Výstražná upozornění jsou označena výstražným trojúhelníkem. Uvádí se, jak je možné se nebezpečí vyhnout! Signální slova označují závažnost nebezpečí, které hrozí, pokud se mu nevyhnete. Varování znamená, že může dojít k poškození osob a podle okolností i smrtelným zraněním. Pozor znamená, že může dojít k věcným škodám Upozornění Upozornění jsou označena informačním symbolem. Části textu označené šipkou vyzývají k určitému jednání. Likvidace Likvidujte obalový materiál přístroje ekologicky. Staré přístroje se musí likvidovat prostřednictvím autorizovaného sběrného místa. Pokud si budete přát, odebereme od vás staré u nás zakoupené přístroje a zajistíme jejich ekologickou likvidaci. Obsah 1 Přehled... Montáž stanice... Vypláchnutí a plnění solárního zařízení. Polohy kulových kohoutů... Vyprazdňování zařízení... 6 Samotížné brzdy... Ukazatel objemového průtoku Odvzdušňovač Údržba Bezpečnostní zařízení Informace k čerpadlu... 1 Seznam náhradních dílů... 1 Přehled Předem zapojená dvouvětvová solární stanice Bezpečnostní skupina s přípojnou soupravou membránové expanzní nádoby, bezpečnostním ventilem a manometrem Plnicí a vypouštěcí přípojky Nástěnný držák s upevňovacím materiálem Designová izolace Standardní nebo vysoce výkonné čerpadlo Kulový kohout topné větve a zpátečky Odvzdušňovač Omyly a technické změny vyhrazeny. 0101_110_FlowSol_B.moncz.indd

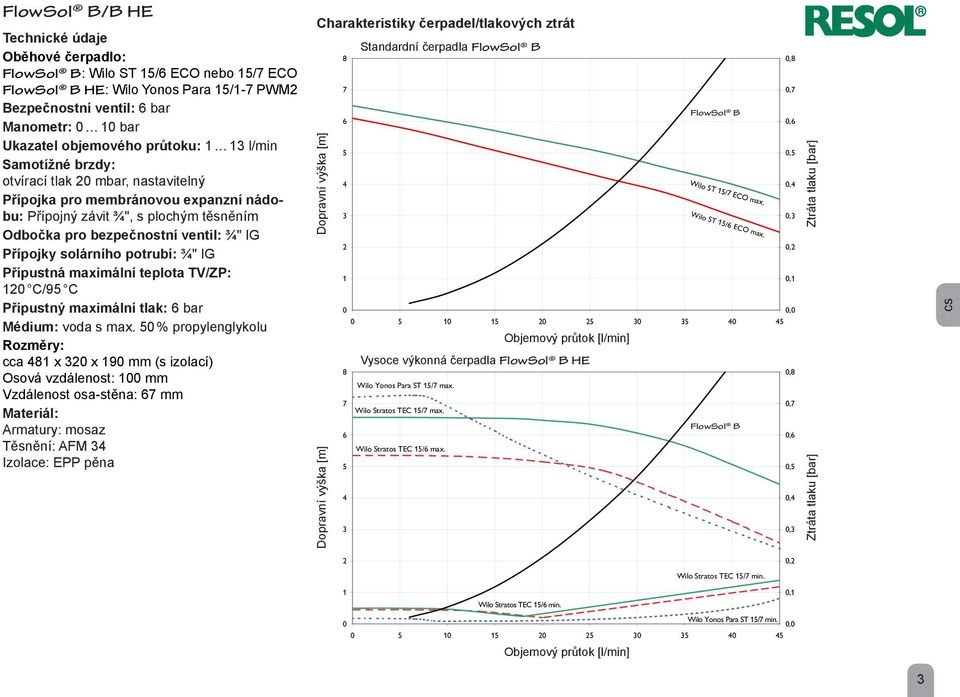

3 FlowSol B/B HE Technické údaje Oběhové čerpadlo: FlowSol B: Wilo ST 1/6 ECO nebo 1/ ECO FlowSol B HE: Wilo Yonos Para 1/1- PWM Bezpečnostní ventil: 6 bar Manometr: 0 10 bar Ukazatel objemového průtoku: 1 1 l/min Samotížné brzdy: otvírací tlak 0 mbar, nastavitelný Přípojka pro membránovou expanzní nádobu: Přípojný závit ¾", s plochým těsněním Odbočka pro bezpečnostní ventil: ¾" IG Přípojky solárního potrubí: ¾" IG Přípustná maximální teplota TV/ZP: 10 C/9 C Přípustný maximální tlak: 6 bar Médium: voda s max. 0 % propylenglykolu Rozměry: cca 81 x 0 x 190 mm (s izolací) Osová vzdálenost: 100 mm Vzdálenost osa-stěna: 6 mm Materiál: Armatury: mosaz Těsnění: AFM Izolace: EPP pěna Charakteristiky čerpadel/tlakových ztrát Dopravní výška [m] Dopravní výška [m] Standardní čerpadla FlowSol B Wilo Yonos Para ST 1/ max. Wilo Stratos TEC 1/ max. Wilo Stratos TEC 1/6 max. Wilo ST 1/ ECO max. Wilo ST 1/6 ECO max. 0, Objemový průtok [l/min] Vysoce výkonná čerpadla FlowSol B HE FlowSol B FlowSol B 0,8 0, 0,6 0, 0, 0, 0, 0,1 0,8 0, 0,6 0, 0, 0, Ztráta tlaku [bar] Ztráta tlaku [bar] cs 0, Wilo Stratos TEC 1/ min. 1 0,1 Wilo Stratos TEC 1/6 min. Wilo Yonos Para ST 1/ min. 0 0, Objemový průtok [l/min]

4 Montáž stanice Upozornění Všechny šroubovací spoje jsou z výroby pevně utažené, takže jejich dotahování není zpravidla nutné. Přesto je třeba při uvádění do provozu zkontrolovat těsnost (tlaková zkouška) cs 10 nástěnný držák 11 zadní izolační skořepina 1 přední izolační skořepina 1 držák regulátoru regulátor a držák regulátoru podle provedení Î Zvolte místo pro montáž solární stanice. Î Pomocí přiložené šablony si vyznačte místa pro vyvrtání otvorů, vrtákem vyvrtejte otvory, zasuňte do otvorů přiložené hmoždinky (viz obrázek vpravo). Î Vyjměte kompletní solární stanici z obalu. Î Sejměte přední izolační skořepinu solární stanice. Nechte solární stanici spojenou se zadní izolační skořepinou! Î Upevněte kompletní solární stanici přiloženými upevňovacími šrouby na stěnu. Použijte k tomu odpovídající křížový šroubovák! Î Držák regulátoru odklopte doleva. Î Spojte potrubím solární stanici se zásobníkem, resp. s kolektory. Vypláchnutí a plnění solárního zařízení VAROVNÁNÍ! Nebezpečí opaření! Věcné škody v důsledku tlakových rázů! Jestliže teplonosné médium proudí do silně zahřátých prázdných kolektorů, může docházet k tlakovým rázům v důsledku tvorby páry. Î Aby nedocházelo k varu teplonosného média v kolektorech, nevyplachujte a neplňte zařízení za silného slunečního záření! 1 Bezpečnostní ventil Manometr Vypouštěcí kohout Kulový kohout (zpátečka) s teploměrem a integrovanou samotížnou brzdou Plnicí kohout 6 Čerpadlo Ukazatel objemového průtoku 8 Kulový kohout (topná větev) s teploměrem a integrovanou samotížnou brzdou 9 Odvzdušňovač

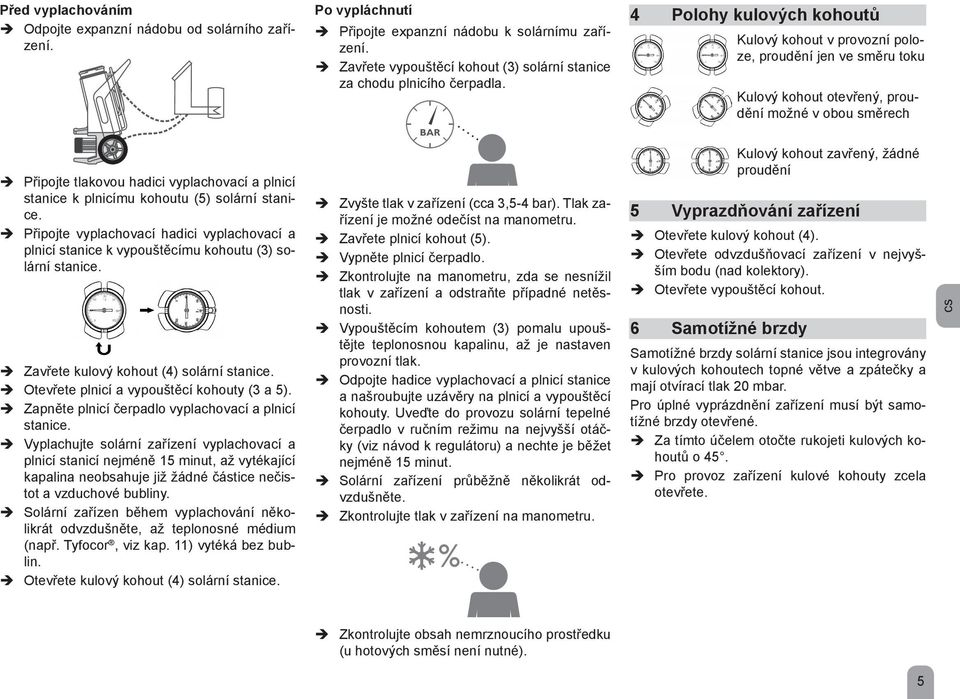

5 Před vyplachováním Odpojte expanzní nádobu od solárního zařízení.. Připojte tlakovou hadici vyplachovací a plnicí stanice k plnicímu kohoutu () solární stanice. Připojte vyplachovací hadici vyplachovací a plnicí stanice k vypouštěcímu kohoutu () solární stanice. Zavřete kulový kohout () solární stanice. Otevřete plnicí a vypouštěcí kohouty ( a ). Zapněte plnicí čerpadlo vyplachovací a plnicí stanice. Vyplachujte solární zařízení vyplachovací a plnicí stanicí nejméně 1 minut, až vytékající kapalina neobsahuje již žádné částice nečistot a vzduchové bubliny. Solární zařízen během vyplachování několikrát odvzdušněte, až teplonosné médium (např. Tyfocor, viz kap. 11) vytéká bez bublin. Otevřete kulový kohout () solární stanice. Po vypláchnutí Připojte expanzní nádobu k solárnímu zařízení. Zavřete vypouštěcí kohout () solární stanice za chodu plnicího čerpadla. BAR Zvyšte tlak v zařízení (cca,- bar). Tlak zařízení je možné odečíst na manometru. Zavřete plnicí kohout (). Vypněte plnicí čerpadlo. Zkontrolujte na manometru, zda se nesnížil tlak v zařízení a odstraňte případné netěsnosti. Vypouštěcím kohoutem () pomalu upouštějte teplonosnou kapalinu, až je nastaven provozní tlak. Odpojte hadice vyplachovací a plnicí stanice a našroubujte uzávěry na plnicí a vypouštěcí kohouty. Uveďte do provozu solární tepelné čerpadlo v ručním režimu na nejvyšší otáčky (viz návod k regulátoru) a nechte je běžet nejméně 1 minut. Solární zařízení průběžně několikrát odvzdušněte. 11. Zkontrolujte tlak v zařízení na manometru. % Polohy kulových kohoutů Kulový kohout v provozní poloze, proudění jen ve směru toku Kulový kohout otevřený, proudění možné v obou směrech Kulový kohout zavřený, žádné proudění Vyprazdňování zařízení Otevřete kulový kohout (). Otevřete odvzdušňovací zařízení v nejvyšším bodu (nad kolektory). Otevřete vypouštěcí kohout. 6 Samotížné brzdy Samotížné brzdy solární stanice jsou integrovány v kulových kohoutech topné větve a zpátečky a mají otvírací tlak 0 mbar. Pro úplné vyprázdnění zařízení musí být samotížné brzdy otevřené. Za tímto účelem otočte rukojeti kulových kohoutů o. Pro provoz zařízení kulové kohouty zcela otevřete. cs Zkontrolujte obsah nemrznoucího prostředku (u hotových směsí není nutné).

6 cs Ukazatel objemového průtoku Ukazatel objemového průtoku slouží pro měření a zobrazení průtočného množství v rozmezí 1-1 l/min. K zajištění bezvadné funkce měřicího přístroje musí být zařízení vypláchnuté a bez cizích těles. Odečtěte objemový průtok u horní hrany plováku. 8 Odvzdušňovač VAROVNÁNÍ! Nebezpečí opaření! Při odvzdušňování může unikající vzduchu a teplonosná kapalina dosahovat teplot přes 100 C. Aby se předešlo opaření, sledujte teplotu systému! Odvzdušňovač slouží pro permanentní odvzdušňování směsi vody s glykolem v solárním okruhu. Plyny unikající z teplonosné kapaliny se shromažďují ve vzduchové pasti a lze je ručně vypouštět odvzdušňovacím ventilem. Otevřete odvzdušňovací ventil a zachyťte unikající médium do vhodné nádoby. Po odvzdušnění zkontrolujte systémový tlak a příp. jej zvyšte na předepsaný provozní tlak. 9 Údržba Při údržbě (např. výměně čerpadla) postupujte následovně: Zavřete kulový kohout (). Otočte drážku v ose ukazatele objemového průtoku o 90 proti směru hodinových ručiček (viz obrázek dole). Teplonosné médium v čerpadle je nyní možné vypustit. Otevřete vypouštěcí kohout (). Příp. povolte přesuvnou matici na výtlačné straně. Poté demontujte čerpadlo. 10 Bezpečnostní zařízení Solární stanice je vybavena solárním membránovým bezpečnostním ventilem, který odpovídá příslušným předpisům. Při montáži a provozu se řiďte následujícími informacemi: Bezpečnostní ventil musí být dobře přístupný. Účinnost ventilu nesmí být ovlivněna uzavřením nebo vyřazením z provozu! Lapače nečistot nebo jiná zúžená místa mezi kolektorem (kolektorovým polem) a bezpečnostním ventilem jsou nepřípustné! Průměr odfukovacího vedení musí odpovídat průměru výstupu ventilu, maximální délka nesmí překročit maximální délku m; jsou přípustné max. oblouky. Pokud jsou tyto hodnoty překročeny, je nutné zvolit pro odfukovací vedení nejbližší vyšší rozměr. I zde je ovšem nutné si uvědomit, že nejsou přípustné více než oblouky a délka potrubí větší než m. Jestliže je odfukovací vedení vyvedeno do odtokového vedení s trychtýřem, musí mít odtokového vedení nejméně dvojnásobek průřezu vstupu ventilu. Dále je třeba dát pozor, aby odfukovací vedení bylo položeno ve spádu; vyústění musí být otevřené a viditelné a vedené tak, aby při odfukování nemohlo dojít k ohrožení osob. V praxi se osvědčilo postavit pod odfukovací potrubí kanystr. V případě otevření bezpečnostního ventilu se kapalina zachytí a může se při nízkém tlaku v zařízení opět doplnit. 6

7 11 Příslušenství Přípojná souprava membránové expanzní nádoby Nástěnný držák se šrouby a hmoždinkami, žebrovaná hadice z ušlechtilé oceli (0, m) a připojovací závit ¾". Včetně ventilové spojky, která umožňuje rychlou a přesnou kontrolu, aniž by se solární nebo topné zařízení muselo zbavit tlaku. 1 Seznam náhradních dílů a-e 1a-c Vyplachovací a plnicí stanice SBS 000 Vyplachovací a plnicí stanice SBS 000 byla vyvinuta speciálně k profesionálnímu používání při vyplachování a plnění topných a solárních tepelných zařízení. Mnoho promyšlených detailů usnadňuje přepravu, obsluhu a čištění, sympatický design zajišťuje profesionální vystupování u zákazníka. Teplonosné a čisticí kapaliny V našem programu naleznete různé teplonosné kapaliny pro různé oblasti použití, k dostání ve formě hotové směsi nebo koncentrátu, a také čisticí kapaliny. Ruční plnicí a vstřikovací čerpadlo Ruční plnicí a vstřikovací čerpadlo s uzavíracím kulovým kohoutem pro zvyšování tlaku a doplňování solárních kapalin. Přípojný závit ½", samotěsnicí s O-kroužkem, hadicová přípojka 1 mm. Čerpací výkon l/min, max. tlak, bar. Odtoková hadice ALS1 Hadice 1, m pro připojení k bezpečnostnímu ventilu solární stanice FlowSol B. Další příslušenství naleznete na naší webové stránce 1 Informace k čerpadlu Stanice je vybavena podle provedení různými čerpadly. Údaje k čerpadlu ve vaší stanici získáte od výrobce čerpadla na nebo Na vyžádání vám rádi poskytneme další informace. 1 Poz. Č. výr. Název výrobku Bezpečnostní ventil 6 bar Manometr Plnicí/vypouštěcí kohout Kulový kohout (zpátečka) s teploměrem a integrovanou samotížnou brzdou Plnicí/vypouštěcí kohout 6a Čerpadlo WILO ST1/6 6b alternat Čerpadlo WILO ST1/ 6c alternat. Čerpadlo WILO Stratos TEC 1/ (HE-čerpadlo) 6d alternat. Čerpadlo WILO Stratos TEC 1/ (HE-čerpadlo) 6e alternat. Čerpadlo WILO Yonos Para TEC 1/ (HE-čerpadlo) Ukazatel objemového průtoku Kulový kohout (topná větev) s teploměrem a integrovanou samotížnou brzdou Odvzdušňovač (bez obrázku) nástěnný držák Zadní izolační skořepina 1a Přední izolační skořepina DeltaSol BX 1b alternat Přední izolační skořepina DeltaSol B / C /CS Plus (bez obrázku) 1c alternat. Přední izolační skořepina DeltaSol SL / SLT (bez obrázku) držák regulátoru cs
