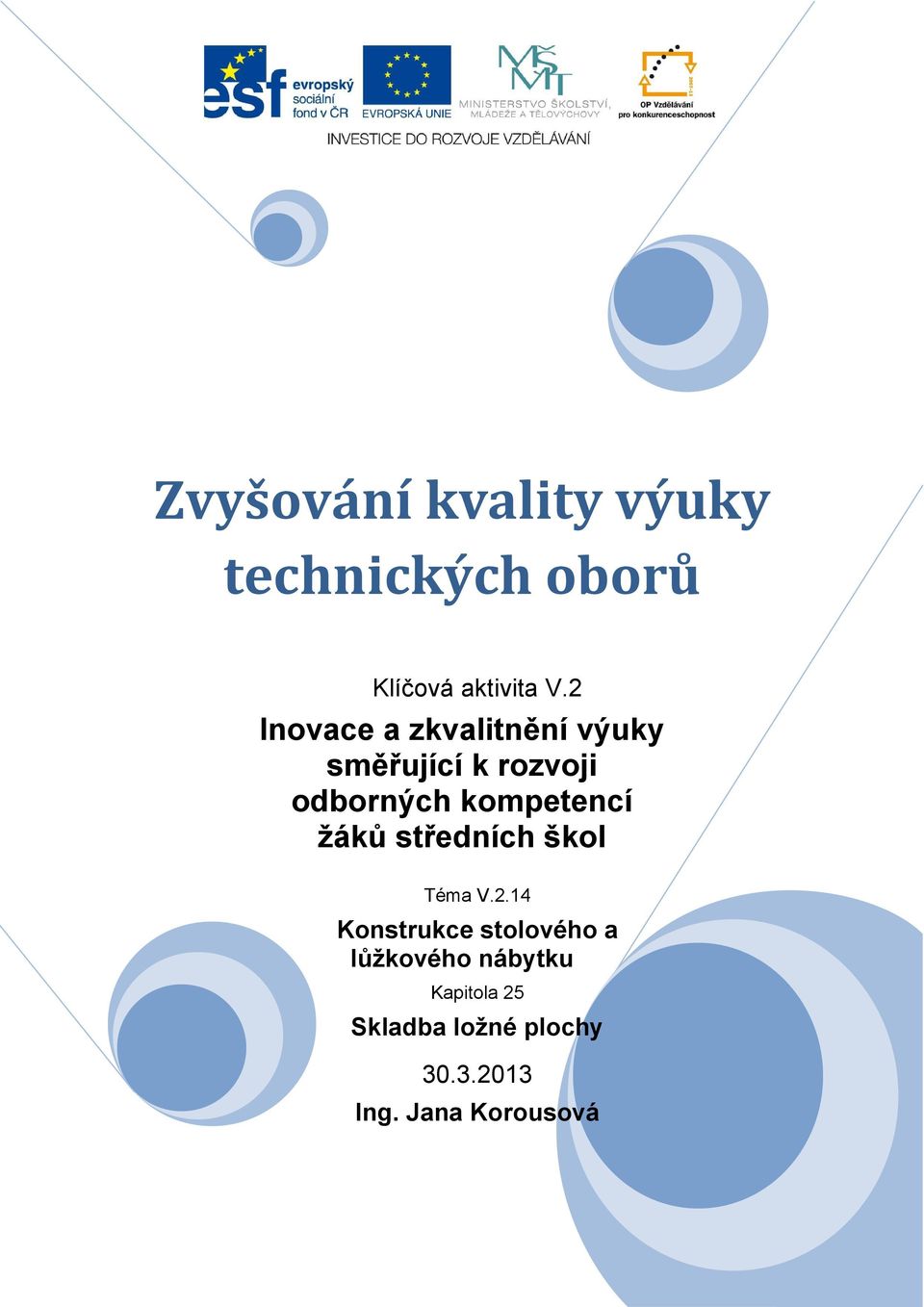

1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.14 Konstrukce stolového a lůžkového nábytku Kapitola 25 Skladba ložné plochy Ing. Jana Korousová

2 Obsah ÚVOD SKLADBA LOŽNÉ PLOCHY NOSNÝ PODKLAD MATRACE Druhy matrací podle materiálu jádra DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 7

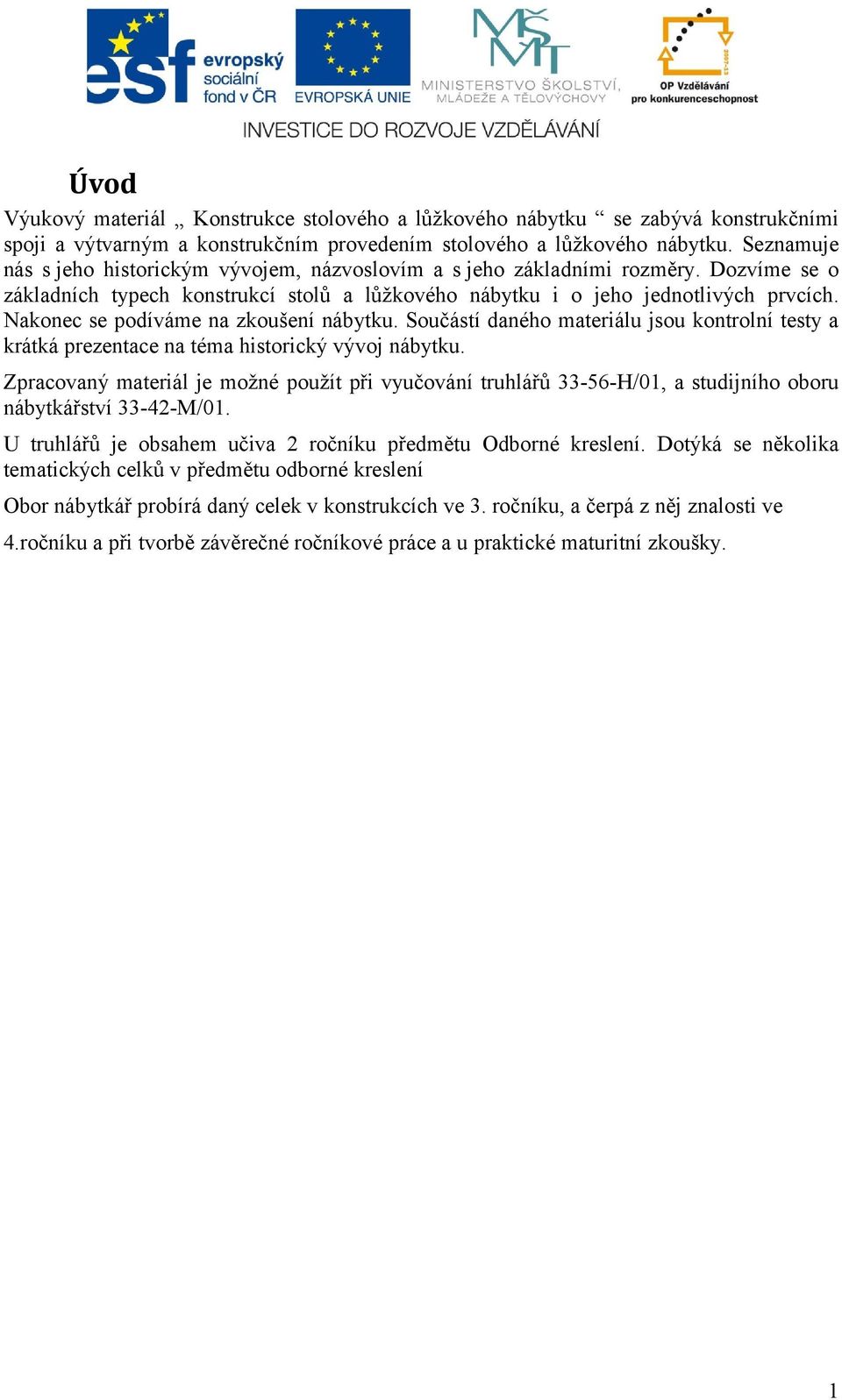

3 Úvod Výukový materiál Konstrukce stolového a lůžkového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením stolového a lůžkového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí stolů a lůžkového nábytku i o jeho jednotlivých prvcích. Nakonec se podíváme na zkoušení nábytku. Součástí daného materiálu jsou kontrolní testy a krátká prezentace na téma historický vývoj nábytku. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Dotýká se několika tematických celků v předmětu odborné kreslení Obor nábytkář probírá daný celek v konstrukcích ve 3. ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Skladba ložné plochy Zdravotně nezávadné a bezpečné lůžko se zpravidla skládá z kostry (rámu na nožičkách bez úložného prostoru), nosného podkladu matrace (nejčastěji roštu) a samotné matrace. Matrace a rošt se musejí vzájemně doplňovat a společně zdravě podepírat tělo tak, aby páteř při ležení na zádech byla ve svém přirozeném tvaru a při ležení na boku v rovině. Matrace i rošt mají být regulovatelné podle tělesných parametrů spáče. Lehací plocha má být v celé konstrukci prodyšná, povrchově měkká, nosná tak, aby při ležení na zádech byla páteř ve fyziologickém (přirozeném) dvojitém zakřivení a při ležení na boku pravém či levém v rovině. Lehací plocha má být pružná a i při plném zatížení musí zůstat rezerva pružení pro obracení se na posteli. Tvrdá ani prohýbavě měkká lehací plocha není správná. 1.1 Nosný podklad Kovový rošt se dnes již nepoužívá. Byl vynalezen kolem roku 1900, což přineslo pokrok v hygieně. Tyto rošty se však brzo proležely a byly nahrazovány pevnou deskou. Dřevěný rošt - Pevný laťkový rošt. Pevné, laťkové rošty se většinou vyrábějí ze smrkového dřeva. Nejlépe se hodí pod pěnové matrace s vyšším jádrem. Nebo pod matrace s pružinovou kostrou či taštičkovými pružinami, protože ty se dobře tvarují, ovšem mezery mezi latěmi nesmějí být větší než čtyři centimetry. Jsou-li latě od sebe vzdálené více než šest centimetrů, může se jakýkoli typ matrace deformovat Obrázek 1: laťový rošt s popruhy a s příčkami - Laťkový rošt laťky spojené popruhy, můžou být i samostatná prkna - Z konstrukční desky s otvory pro odvětrávání 2

5 Lamelový rošt - Lamelové rošty rozdělujeme na pevné, polohovací a elektrické. Lamely mohou být různě široké, v odlišných vzdálenostech od sebe. Lamely jsou lepené z několika vrstev dřeva, díky čemuž jsou pružné. Počet lamel roštu je různý, může jich být Nejčastěji má rošt 28 nebo 42 lamel. Vyrábějí se z březového či bukového dřeva nebo z umělých materiálů. Lamely by měly pružit. Kvalitnější rošt je s větším množstvím pružně uchycených lamel. Nejrozšířenější jsou lamelové rošty dřevěné, které mají pevný dřevěný rám a dřevěné lamely. Lamely ve výkyvných plastových nebo kaučukových pouzdrech mohou reagovat na zatížení, které matrace nevyrovná. Tím jí pomáhají a prodlužují její životnost. Podle toho, jak je zatížíte, se lamely vkloubech pohybují a natáčejí, čímž se přizpůsobují tvaru těla. Některé rošty mívají v bederní oblasti, která je nejvíce namáhaná, zdvojené lamely a na nich posuvné jezdce, jež usměrňují pružnost. Mezi novinky patří lamelové rošty kombinované s umělohmotnými talířky, které zaručují dokonalé přizpůsobení roštu. F unkce Obrázek 2: lamelový rošt polohovatelný a pevný Hlavní funkce lamelového roštu je zvýšení ortopedických vlastností matrace a její odvětrání, aby se v posteli netvoříla plíseň. Další funkce záleží na typu roštu. Polohovací rošt umožňuje polohování roštu, jsou rošty, které umožňují přístup do úložného prostoru postele. Základním typem lamelového roštu je pevný rošt. Polohovací lamelový rošt umožňuje manuální polohování roštu v oblasti hlavy a nohou. Motorový rošt potom umožňuje polohování roštu pomocí motoru. Lamelový rošt může být vyrobený ze dřeva, méně častěji ze železa nebo z umělé hmoty. Lamelový rošt se skládá se z pevného rámu a lamel, které jsou v rámu uloženy. Při volbě roštu musíte zohlednit několik aspektů, mezi základní patří: hmotnost spáče nosnost roštů je různá, nejčastěji bývá od kg, cena roštu - pohybuje se od cca 1 000,- Kč do cca ,- Kč, matrace - musí se přizpůsobit roštu. Jiný rošt je vhodný pod pružinovou matraci, jiný zase pod matraci latexovo zvyky spáče pro toho, kdo rád čte v posteli je vhodný rošt s polohováním hlavy, zdravotní stav zejména starší lidé nebo lidé po operaci ocení elektrický motorový lamelový rošt, který jim zpříjemní a ulehčí pobyt v posteli. Výhodou elektrického motorového roštu je také jednoduchá manipulace pomocí dálkového 3

6 ovládaní. U lepších elektrických roštů je také pojistka (záložní 9V zdroj), který slouží pro návrat roštu do standardní polohy v případě výpadků el. proudu. 1.2 Matrace Je nejdůležitější součást lůžka. Zpravidla bývá položena na roštu. Je vyrobena, buď z jednoho, nebo častěji pro zlepšení užitných vlastností z různých materiálů. Matraci tvoří zpravidla tzv. jádro a potah. Luxusnější matrace mají snímatelný a prací potah. Matrace musí pružně nést celé tělo s jeho oblinami a nepravidelnostmi a usnadňovat změny polohy během spánku. Musí být přiměřeně měkká. Vzhledem k rozložení tělesné hmotnosti člověka by měla mít v podélném řezu různou tzv. zónovou tuhost. Komfortnější matrace má až 7 zón tuhosti. Dobrá matrace musí umožnit přísun čistého suchého vzduchu, odvětrávání potu a ošetření proti prachu, plísním a roztočům Druhy matrací podle materiálu jádra Slamník žitná sláma v jutovém pytli. Měnila se každý rok. Klasické matrace vznikly při používání drátěnek v postelích. Byly dělené na 3 4 díly. Vyplňovaly se koňskými žíněmi, trávou, vatou, kokosovým vláknem. Prošívání a obšití jim dalo tvar. Pružinové matrace jádro těchto matrací je tvořeno pružinami typu Bonel, nebo taškovými pružinami. Pružina Bonel je z ocelového drátu průměru 2,2 2,4 mm. Bývají velmi rozmanité. Kvalita těchto matrací závisí na druhu a tloušťce drátu, počtu závitů, výšce pružiny, počtu pružin na ploše atd. pružiny bývají rozmístěny v anatomických zónách podle své tuhosti. V horní části jsou propojeny kovovými očky. Taštičkové pružiny jsou měkčí. Mají soudkový nebo válcový tvar. Chovají se jako malé písty. V matraci jich je kolem 400 ks. Na pružinovém jádru obou typů pružin je obvykle tzv. roznášecí vrstva z kokosového vlákna, listexu nebo PUR pěny. Další vrstvy jsou tvarovací a kypřicí. Obrázek 3: pružinová matrace a matrace s taštičkovými pružinami Pěnové matrace jsou vyrobeny ze zdravotně nezávadných polyuretanových materiálů nebo ze syntetického latexu. V této oblasti probíhá permanentní výzkum a na trh jsou uváděny soustavně nové typy těchto výrobků. Latexové matrace vyrábí se ze syntetického latexu s podílem latexu přírodního. Matrace může být zpevněna deskou z kokosového vlákna nebo listexu. Je vhodná pro lamelové rošty. 4

7 Obrázek 4: latexová a pěnová matrace Matrace z koňských žíní jsou luxusní matrace. Tento typ jádra je vrstven speciálně z přírodních materiálů. Zpracování je ruční. Vodní matrace požívali již staří Peršané. (Kožní vaky naplněné vodou). Tato matrace vyžaduje masivní kostru )má hmotnost až 200 kg. Matrace má regulátor teploty vody a tlumí aktivitu těla. Proto je vhodná pro popálené pacienty. Nevýhodou je stálá spotřeba energie na ohřívání, špatná manipulovatelnosti. Obrázek 5: vodní matrace Vzduchové matrace kombinuje vzduch a pěnu. V současnosti se používají pro nemocné k zabránění proleženin. Opakování : Co může tvořit nosný podklad ložní plochy? Co musíme zohlednit při volbě matrace? Jak dělíme matrace podle materiálu jádra? Jaké znáte druhy lamelových roštů podle konstrukce? 5
