1 Zvyšování kvality výuky technických oborů Klíčová aktivita V.2 Inovace a zkvalitnění výuky směřující k rozvoji odborných kompetencí žáků středních škol Téma V.2.13 Konstrukce skříňového nábytku Kapitola 27 Konstrukce zásuvek Ing. Jana Korousová

2 Obsah ÚVOD KONSTRUKCE ZÁSUVEK PŘEDNÍ DÍLY ZÁSUVEK Vložené přední díly Přední díly s čelem Naložené přední díly KONSTRUKCE SPOJENÍ KORPUSU ZÁSUVEK BOKY ZÁSUVEK ZADNÍ DÍLY ZÁSUVEK DNA ZÁSUVEK Způsoby osazení dna DOPORUČENÁ LITERATURA POUŽITÁ LITERATURA A ZDROJE... 7

3 Úvod Výukový materiál Konstrukce skříňového nábytku se zabývá konstrukčními spoji a výtvarným a konstrukčním provedením skříňového nábytku. Seznamuje nás s jeho historickým vývojem, názvoslovím a s jeho základními rozměry. Dozvíme se o základních typech konstrukcí korpusů i o jeho jednotlivých prvcích. Nakonec se podíváme do zásuvek a na nábytkové kování. Součástí daného materiálu jsou kontrolní testy, pracovní listy na procvičení základních spojů a krátké prezentace na téma historický vývoj nábytku a nábytkové úchytky. Zpracovaný materiál je možné použít při vyučování truhlářů H/01, a studijního oboru nábytkářství M/01. U truhlářů je obsahem učiva 2 ročníku předmětu Odborné kreslení. Obor nábytkář probírá daný celek v konstrukcích ve 2 ročníku, a čerpá z něj znalosti ve 4.ročníku a při tvorbě závěrečné ročníkové práce a u praktické maturitní zkoušky. 1

4 1 Konstrukce zásuvek 1.1 Přední díly zásuvek Přední díl je viditelný, a proto musí být esteticky ztvárněn. Může být zhotoven z různých materiálů z masivního dřeva, dýhované dřevotřísky nebo překližky, anebo to může být tvarový výlisek z polotvrdé vláknité desky. Když je čelo z masivu, tak pravá strana čelní plochy musí být směrem ven, aby se spoje nerozevíraly. Také musíme dát pozor na kombinace materiálů s nestejnou rozměrovou stálostí. Podle návrhu architekta může být přední část zásuvky různě ztvárněna a konstrukčně vyřešena. Podle polohy čela či přední části zásuvky vzhledem ke korpusu nábytku rozlišujeme tyto zásuvky: Obrázek 1: poloha předních dílů zásuvky Vložené přední díly Mohou být vsazené, předsazené anebo lícované. Protože u lícujících zásuvek jsou nepřesnosti velmi viditelné je lépe použít vožený přední díl vsazený nebo předsazený. Míra předsazení nebo vsazení se volí 4 7mm Přední díly s čelem Čelem lze zakrýt vůli mezi zásuvkou a korpusem. Použitím čela se zásuvka utěsní proti prachu a dostatečně zajišťuje polohu zavřené zásuvky. Je to také výhodné řešení z hlediska montáže, protože nejdříve osadíme zásuvku a pak čelo. Čelo zásuvky musí být vyrobeno ze stejného materiálu jako přední díl. U použití různých materiálů se čelo bortí.

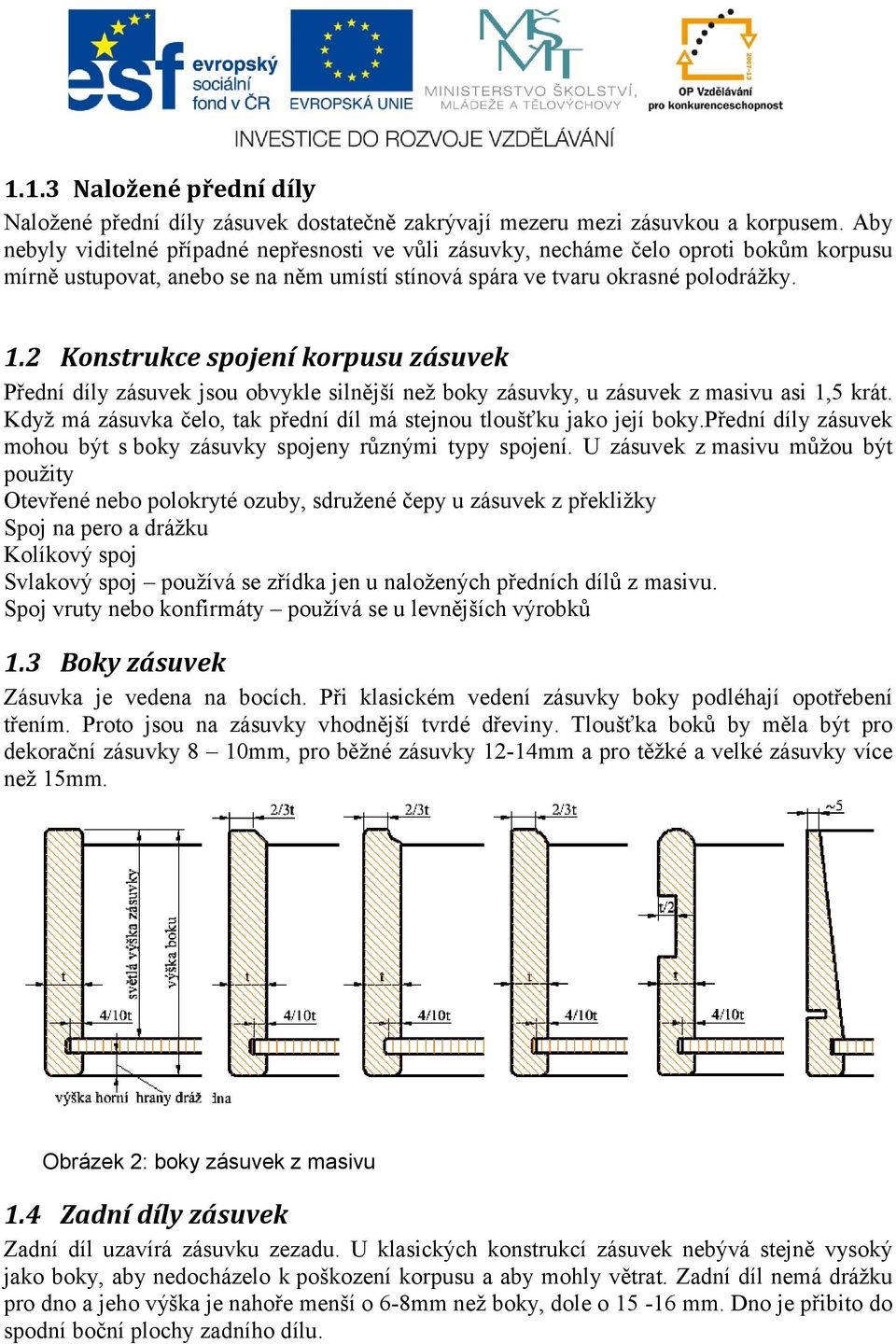

5 1.1.3 Naložené přední díly Naložené přední díly zásuvek dostatečně zakrývají mezeru mezi zásuvkou a korpusem. Aby nebyly viditelné případné nepřesnosti ve vůli zásuvky, necháme čelo oproti bokům korpusu mírně ustupovat, anebo se na něm umístí stínová spára ve tvaru okrasné polodrážky. 1.2 Konstrukce spojení korpusu zásuvek Přední díly zásuvek jsou obvykle silnější než boky zásuvky, u zásuvek z masivu asi 1,5 krát. Když má zásuvka čelo, tak přední díl má stejnou tloušťku jako její boky.přední díly zásuvek mohou být s boky zásuvky spojeny různými typy spojení. U zásuvek z masivu můžou být použity Otevřené nebo polokryté ozuby, sdružené čepy u zásuvek z překližky Spoj na pero a drážku Kolíkový spoj Svlakový spoj používá se zřídka jen u naložených předních dílů z masivu. Spoj vruty nebo konfirmáty používá se u levnějších výrobků 1.3 Boky zásuvek Zásuvka je vedena na bocích. Při klasickém vedení zásuvky boky podléhají opotřebení třením. Proto jsou na zásuvky vhodnější tvrdé dřeviny. Tloušťka boků by měla být pro dekorační zásuvky 8 10mm, pro běžné zásuvky 12-14mm a pro těžké a velké zásuvky více než 15mm. Obrázek 2: boky zásuvek z masivu 1.4 Zadní díly zásuvek Zadní díl uzavírá zásuvku zezadu. U klasických konstrukcí zásuvek nebývá stejně vysoký jako boky, aby nedocházelo k poškození korpusu a aby mohly větrat. Zadní díl nemá drážku pro dno a jeho výška je nahoře menší o 6-8mm než boky, dole o mm. Dno je přibito do spodní boční plochy zadního dílu.

6 Obrázek 3: zadní díly zásuvek 1.5 Dna zásuvek Mohou být zhotovena z masivního dřeva, odýhované dřevovláknité desky, odýhované překližky, odýhované laťovky, nebo z laminované dřevotřískové desky. Masiv se na dno používá zřídka, protože masiv hodně pracuje. Dna se vyrábějí většinou z laminované dřevotřísky nebo z překližky. Jejich minimální tloušťka je 6 mm Způsoby osazení dna Dna zásuvek mohou být osazena několika způsoby Na tupo Do drážky Do polodrážky Osazení na tupo se používá u levných zásuvek, dno je přibito hřebíky nebo sponkami. Tento způsob osazení není vhodný pro velké zásuvky. Hrozí zde utržení dna vlivem těžkého obsahu zásuvky. Obrázek 4: osazení dna zásuvky natupo

7 Osazení do drážky je nejpoužívanější způsob osazení dna. U masivních zásuvek se dno vloží do drážky v odvodu boků a předního dílu. Zadní díl je snížený do úrovně drážky. Dno vložíme do drážky a přibijeme do zadního dílu. Když je zadní díl stejně vysoký jako boky, tak je drážka pro dno po celém obvodu zásuvky. Dno se vkládá do drážky před jejím sestavením. Obrázek 5: možnosti osazení dna zásuvky do drážky Osazení dna do polodrážky je méně používaný způsob. Dno vložíme do polodrážky a přibijeme jej hřebíky nebo sponkami. Obrázek 6: osazení dna zásuvky do polodrážky Opakování 1. Z jakých materiálů můžou být vyrobeny zásuvky? 2. Jaké konstrukční rohové spoje jsou vhodné pro korpus zásuvky z masivu? 3. Jakými způsoby se obvykle osazuje dno zásuvky 4. Jaké jsou možnosti ztvárnění zadního dílu zásuvky při osazení dna do drážky?
