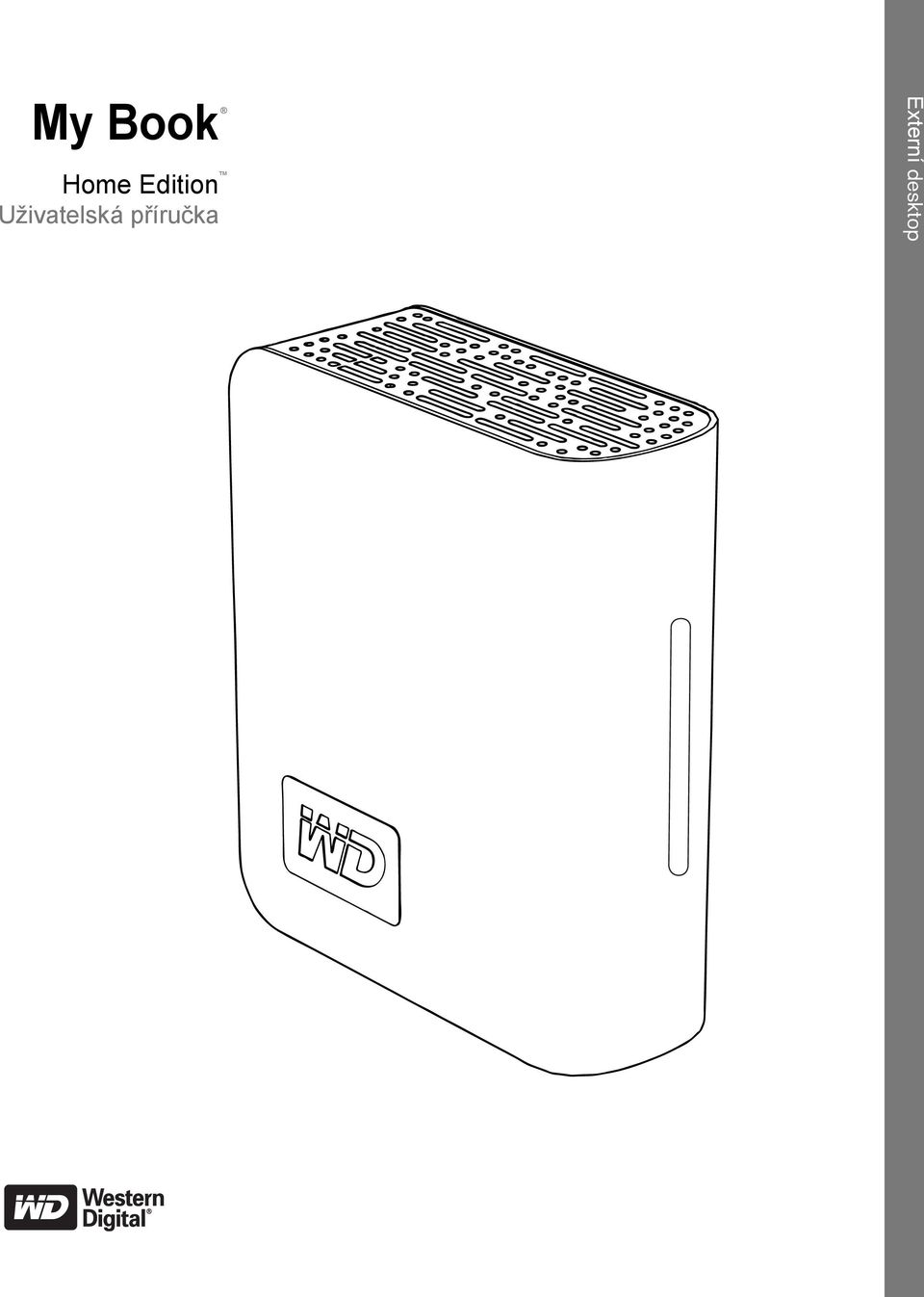

1 My Book Home Edition Uživatelská příručka Externí desktop

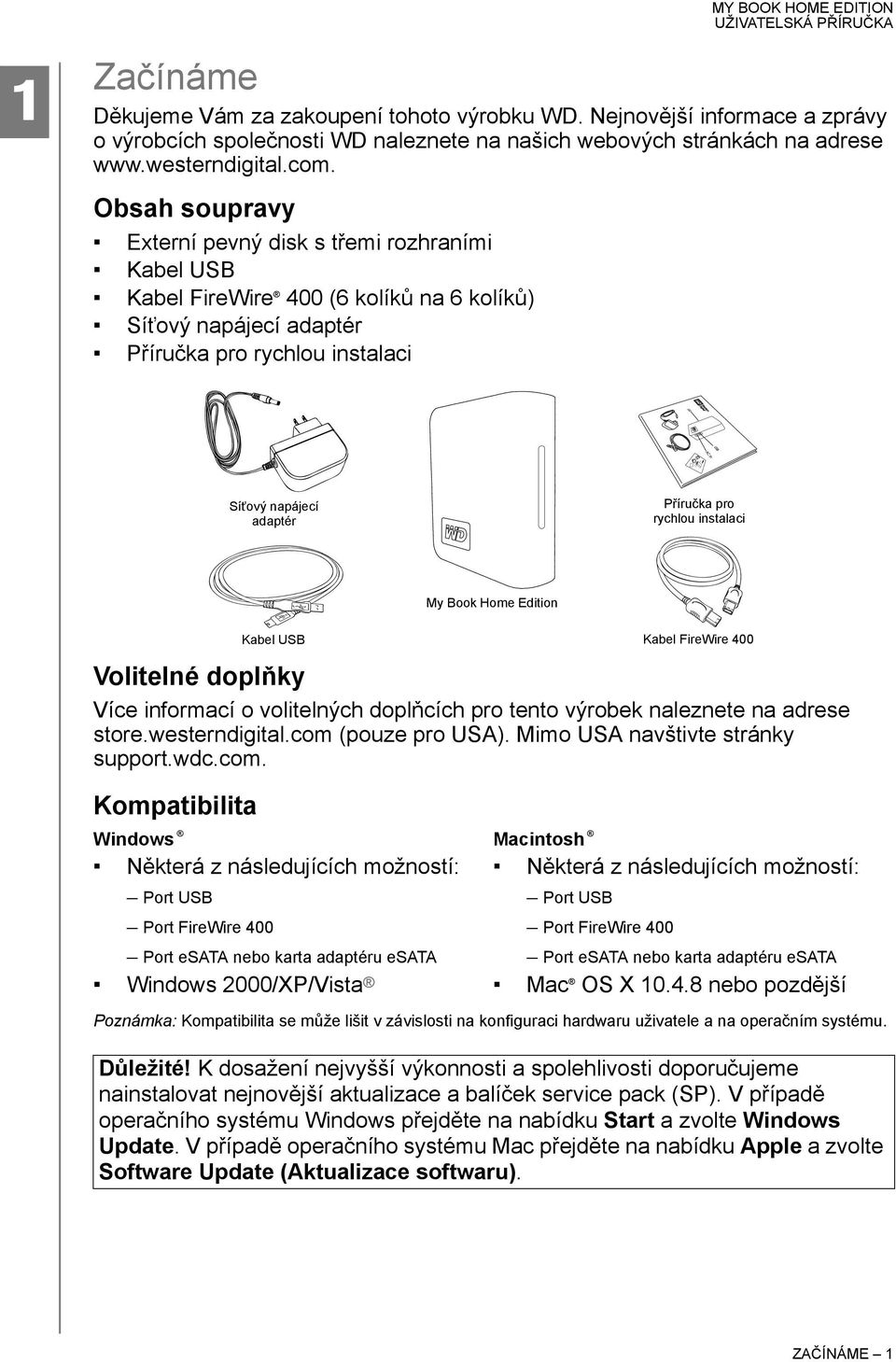

2 1 Začínáme Děkujeme Vám za zakoupení tohoto výrobku WD. Nejnovější informace a zprávy o výrobcích společnosti WD naleznete na našich webových stránkách na adrese Obsah soupravy Externí pevný disk s třemi rozhraními Kabel USB Kabel FireWire 400 (6 kolíků na 6 kolíků) Síťový napájecí adaptér Příručka pro rychlou instalaci Síťový napájecí adaptér Příručka pro rychlou instalaci My Book Home Edition Volitelné doplňky Více informací o volitelných doplňcích pro tento výrobek naleznete na adrese store.westerndigital.com (pouze pro USA). Mimo USA navštivte stránky support.wdc.com. Kompatibilita Kabel USB Kabel FireWire 400 Windows Macintosh Některá z následujících možností: Některá z následujících možností: Port USB Port USB Port FireWire 400 Port FireWire 400 Port esata nebo karta adaptéru esata Port esata nebo karta adaptéru esata Windows 2000/XP/Vista Mac OS X nebo pozdější Poznámka: Kompatibilita se může lišit v závislosti na konfiguraci hardwaru uživatele a na operačním systému. Důležité! K dosažení nejvyšší výkonnosti a spolehlivosti doporučujeme nainstalovat nejnovější aktualizace a balíček service pack (SP). V případě operačního systému Windows přejděte na nabídku Start a zvolte Windows Update. V případě operačního systému Mac přejděte na nabídku Apple a zvolte Software Update (Aktualizace softwaru). ZAČÍNÁME 1

3 Zaznamenání informací o výrobku WD Do následující tabulky zapište sériové číslo a číslo modelu nového výrobku WD, která jsou uvedena na štítku na zadním panelu zařízení. Zapište si také datum nákupu a jiné poznámky jako např. operační systém a verzi. Tyto informace jsou nezbytné pro instalaci a technickou podporu. Sériové číslo: Číslo modelu: Datum nákupu: Poznámky o systému a softwaru: Registrace výrobku WD Výrobek WD zahrnuje 30 dnů bezplatné technické podpory během příslušné záruční lhůty výrobku. Období 30 dnů začíná datem prvního telefonického kontaktu s technickou podporou WD. Zaregistrujte se online na stránce register.wdc.com. Opatrnost při zacházení Výrobky WD jsou přístroje jemné mechaniky a při rozbalování a instalaci se s nimi musí zacházet opatrně. Hrubým zacházením, šokem nebo vibrací může dojít k poškození disků. Při rozbalování a instalaci externího úložiště veďte v patrnosti následující opatření: Neupusťte zařízení a netřeste s ním. Nehýbejte se zařízením během jeho aktivity. Nepoužívejte My Book jako přenosné zařízení. Aby byla zajištěno dostatečné větrání, nezakrývejte vzduchové průduchy na spodní, horní nebo zadní straně pláště. Na zařízení nepokládejte žádné předměty, které by mohly zablokovat ventilaci. ZAČÍNÁME 2

4 2 O disku WD Formát disku Toto zařízení WD je předformátováno jako jeden oddíl FAT32 pro zajištění kompatibility se všemi aktualizovanými operačními systémy Windows a Macintosh. Maximální velikost souboru v systému souborů FAT32 je 4 GB. V operačním systému Windows 2000/XP/Vista toto zařízení WD nemůže vytvářet oddíly větší než 32 GB. Přeformátování disku Windows Uživatelé operačních systémů Windows 2000 a XP se mohou vyhnout těmto omezením velikosti souboru přeformátováním disku na systém NTFS pomocí nástroje Správa disků. Další podrobnosti viz odpověď Answer ID 1287 na webových stránkách support.wdc.com a články ID a na webových stránkách support.microsoft.com. Přeformátování disku Mac Instrukce k přerozdělení a přeformátování disku do HFS+ (Journaled/ žurnálovaný) před instalací naleznete v databázi znalostí Knowledge Base, Answer ID 287 na adrese support.wdc.com. Instrukce k přerozdělení apřeformátování disku do NTFS před instalací naleznete v databázi znalostí Knowledge Base, Answer ID 207 na adrese support.wdc.com. Důležité! Při formátování pevného disku My Book bude vymazán veškerý jeho obsah, včetně předinstalovaného softwaru. Pokud jste na pevný disk My Book již uložili nějaké soubory, před formátováním je nezapomeňte zálohovat. Viz Copy Application Software na straně 4. Indikátory LED Indikátor LED napájení/aktivity se nachází uprostřed předního panelu zařízení. Indikátory LED fungují následovně. Indikátor LED napájení/aktivity Vzhled Popis Nepřerušovaně svítí Stav provozu nebo úsporného režimu Rychlé blikání (přibližně 3 sekundy) Přechod do stavu připravenosti systému Pomalé blikání (každých 5 sekund) Stav připravenosti systému Nahoru a dolů Disk je užíván Ukazatel kapacity Režim USB a FireWire Ukazatel kapacity je aktivován pouze prostřednictvím instalace jeho ovladače, který musí být nainstalován v každém počítači, ke kterému je disk My Book připojen. V případě operačního systému Windows se nabídka automatického spouštění zobrazí pouze při první instalaci zařízení, když jsou utility instalovány automaticky. Pokud je vpočítači funkce automatického spouštění vypnuta nebo pokud připojujete disk My Book k jinému počítači, musíte utility nainstalovat ručně. Přejděte na Start, položku Tento počítač a poklepejte na soubor Setup.exe. V případě operačního systému Mac musíte nainstalovat správce tlačítek WD Drive Manager a ovladač. Další informace viz Připojení zařízení na straně 5. Ukazatel kapacity je automaticky obnovován při používání jednotky. V operačním systému Windows je možné ručně obnovit ukazatel kapacity klepnutím pravým tlačítkem myši na ikonu WD Drive Manager na hlavním panelu systému a poté klepnutím mimo místní překryvnou nabídku tuto nabídku zavřít. O DISKU WD 3

5 Režim esata Ukazatel kapacity není k dispozici v režimu esata. Bezpečnostní slot Kensington Pro zajištění bezpečnosti disku je toto zařízení vybaveno bezpečnostním slotem Kensington, který podporuje standardní bezpečnostní kabel Kensington (je třeba zakoupit samostatně). Více informací o bezpečnostním slotu Kensington a dostupných výrobcích naleznete na Software Kromě ovladačů a utilit je tento výrobek WD dodáván se zkušebním softwarem zdarma, který lze nainstalovat z instalační obrazovky WD, která se zobrazí na konci instalace hardwaru. Memeo AutoBackup je jednoduchá zálohovací aplikace s jednorázovým nastavením, která Vám umožňuje uchovávat datové soubory chráněné 24 hodin denně. Mezi funkce této aplikace patří zálohování na více cílů a jednoduchá intuitivní obnova souborů. Memeo AutoSync (30denní zkušební verze) chrání Vaše soubory pomocí šifrování s jednoduchým, flexibilním nastavením plánu synchronizace a umožňuje Vám mít nejaktuálnější práci neustále s sebou. Další informace nebo nápovědu k softwaru Memeo naleznete na adrese Copy Application Software je standardní utilita, která umožňuje zálohovat cenný software z disku My Book na vnitřní disk. O DISKU WD 4

6 3 Připojení zařízení Windows USB 1. Zapněte počítač. 2. Připojte síťový napájecí adaptér a kabel USB podle obrázku. 3. Diskové utility jsou instalovány automaticky. Je-li během instalace zobrazen bezpečnostní poplach, klepněte na tlačítko Přijmout nebo Pokračovat. 4. Po dokončení se v nabídce zobrazí seznam dostupného softwaru a další možnosti. Chcete-li provést instalaci, klepněte na zaškrtávací políčko vlevo od Vaší volby a klepněte na tlačítko Start (Spustit). V opačném případě klepněte na tlačítko Exit (Ukončit) a začněte disk používat. 5. Nabídka automatického spouštění se zobrazí pouze při první instalaci tohoto zařízení. Pokud je v počítači vypnuta funkce automatického spouštění nebo pokud připojujete disk My Book k jinému počítači, musíte utility nainstalovat ručně. Přejděte na Start, položku Tento počítač a poklepejte na soubor Setup.exe. FireWire 1. Zapněte počítač. 2. Připojte síťový napájecí adaptér a kabel FireWire podle obrázku. 3. Když systém rozpozná zařízení a zobrazí zprávu o tom, že je třeba instalovat ovladače, klepnutím na tlačítko Storno aktivujte automatické spouštění, které automaticky nainstaluje utility ovladačů. 4. Po dokončení se v nabídce zobrazí seznam dostupného softwaru a další možnosti. Chcete-li provést instalaci, klepněte na zaškrtávací políčko vlevo od Vaší volby a klepněte na tlačítko Start (Spustit). V opačném případě klepněte na tlačítko Exit (Ukončit) a začněte disk používat. 5. Nabídka automatického spouštění se zobrazí pouze při první instalaci tohoto zařízení. Pokud je v počítači funkce automatického spouštění vypnuta nebo pokud připojujete disk My Book k jinému počítači, musíte utility nainstalovat ručně. Přejděte na Start, položku Tento počítač a poklepejte na soubor Setup.exe. PŘIPOJENÍ ZAŘÍZENÍ 5

7 esata 1. Zapněte počítač. 2. Připojte síťový napájecí adaptér a kabel esata (volitelný) podle obrázku. 3. Zapněte disk My Book stisknutím vypínače na zadním panelu. 4. Zapněte počítač a začněte disk My Book používat. Poznámka: Některé řadiče esata mohou vyžadovat restartování systému, aby mohly zařízení rozpoznat. Macintosh 1. Zapněte počítač. 2. Připojte napájecí šňůru disku a kabel rozhraní USB, FireWire nebo volitelný kabel esata. Disk se připojí na pracovní plochu a zobrazí se ikona My Book. 3. Poklepejte na ikonu disku My Book. 4. Poklepejte na složku WD_Mac_Tools. Jste-li k tomu vyzváni, vyberte z dostupných složek požadovaný jazyk. 5. Poklepáním na soubor WDDriveManager.dmg nainstalujte utility zařízení. 6. Poklepáním na soubor LifeAgent.dmg nainstalujte obsažený software. PŘIPOJENÍ ZAŘÍZENÍ 6

8 4 Vypnutí/odpojení zařízení SmartPower V režimu USB nebo FireWire se pevný disk My Book automaticky zapíná a vypíná s počítačem. SmartPower není k dispozici v režimu esata. Důležité! Aby se zabránilo ztrátě dat, před vypnutím disku zavřete všechna aktivní okna a ukončete všechny aplikace. Chcete-li pevný disk bezpečně vypnout bez vypnutí počítače, můžete rovněž postupovat podle následujících kroků: Windows Režim USB nebo FireWire Užívání funkce bezpečného vypnutí Safe Shutdown 1. Stiskněte jednou tlačítko vypínače napájení/safe Shutdown. Může se stát, že vypnutí disku uslyšíte před zhasnutím příslušného světla. 2. Nyní je disk řádně vypnut a je bezpečné ho odpojit. Užívání automatického vypnutí (Auto-off) ve Windows 1. Klepněte pravým tlačítkem myši na ikonu Bezpečné odebrání hardwaru na hlavním panelu systému a zvolte Bezpečně odebrat hardware. Před zhasnutím indikátoru LED napájení možná uslyšíte, jak se napájení disku vypne. 2. Nyní je disk řádně vypnut a je bezpečné ho odpojit. Režim esata 1. Ověřte, zda jsou uloženy všechny soubory a zda jsou ukončeny všechny aplikace. 2. Vypněte počítač. 3. Vypněte pevný disk stisknutím vypínače na zadním panelu. Důležité! Před vypnutím disku či odpojením kabelu esata vypněte počítač. Vypnutí disku, který je připojen prostřednictvím esata, vypínačem může poškodit data. Poznámka: Funkce Safe Shutdown a SmartPower nejsou k dispozici v režimu esata. Macintosh Zařízení správně odstraníte přetáhnutím ikony My Book do ikony Trash (Koš). Indikátor LED napájení bliká a napájení disku se slyšitelně vypne. Když indikátor LED napájení nepřerušovaně svítí, můžete disk bezpečně vypnout jedním stisknutím vypínače nebo odpojením napájecí šňůry disku. VYPNUTÍ/ODPOJENÍ ZAŘÍZENÍ 7

9 45 Odstraňování problémů Máte-li problémy při instalaci či užívání tohoto výrobku, obraťte se k této části popisující odstraňování problémů nebo navštivte naše stránky technické podpory na adrese support.wdc.com a hledejte v databázi znalostí Knowledge Base. Jak nainstalovat, rozdělit a naformátovat disk v operačním systému Windows XP nainstalovat, rozdělit a naformátovat disk v operačním systému Windows 2000 Answer ID (ID odpovědi) formátovat disk na formát operačního systému Mac OS 287 získat a znovu nainstalovat originální software, původně nainstalovaný na disku My Book 1425 naformátovat disk na systém souborů FAT32** 1364 používat disk s počítačem Macintosh a současně s počítačem PC 291 **Tento disk WD je předformátován jako jeden oddíl FAT32 pro zajištění kompatibility se všemi operačními systémy Windows a Mac. Maximální velikost souboru v systému souborů FAT32 je 4 GB a v operačním systému Windows 2000/XP nelze vytvářet oddíly větší než 32 GB; nicméně uživatelé operačních systémů Windows 2000/XP se mohou vyhnout těmto omezením velikosti souboru přeformátováním disku na systém NTFS pomocí nástroje Správa disků. Další podrobnosti viz odpověď Answer ID 1287 na webových stránkách support.wdc.com a články ID a na webových stránkách support.microsoft.com Často kladené otázky instalace Ot.: Proč se jednotka nespouští? Odp.: Zkontrolujte, zda je pevný disk připojen ke zdroji napájení. Ot.: Proč není jednotka rozpoznána ve složce Tento počítač nebo na ploše počítače? Odp.: Pokud má Váš systém kartu adaptéru PCI USB 2.0, nainstalujte jeho ovladače předtím, než připojíte externí úložiště WD USB 2.0. Pokud nejsou nainstalovány ovladače pro kořenový rozbočovač a řadič hostitele USB 2.0, nebude jednotka správně rozpoznána. Správný postup instalace získáte od výrobce karty adaptéru. Ot.: Jak jednotku rozdělím a přeformátuji? Odp.: V databázi znalostí Knowledge Base na adrese support.wdc.com vyhledejte odpověď Answer ID 207 s informacemi o doporučených formátech pro toto zařízení. Ot.: Proč je přenosová frekvence dat pomalá? Odp.: Systém může pracovat při rychlostech USB 1.1 z důvodu nesprávné instalace karty adaptéru USB 2.0 nebo systému, který nepodporuje USB 2.0. Pokud systém obsahuje slot PCI, můžete dosáhnout vysokorychlostních (Hi-Speed) přenosových frekvencí USB instalováním karty adaptéru PCI USB 2.0. Správný postup instalace a více informací získáte od výrobce karty adaptéru. Poznámka: Pokud je do zařízení WD zapojen další externí disk, šířka pásma USB bude sdílena a může ovlivňovat výkon. ODSTRAŇOVÁNÍ PROBLÉMŮ 8

10 6 Příloha Soulad se zákonnými požadavky Informace FCC o zařízení třídy B Toto zařízení bylo testováno a shledáno vyhovujícím omezením pro digitální zařízení třídy B (Class B), dle části 15 pravidel FCC. Tato omezení jsou zavedena pro poskytnutí přiměřené ochrany před škodlivým rušením v případě instalace v obytných prostorech. Tato jednotka vytváří, užívá a může vyzařovat vysokofrekvenční energii a není-li instalována a užívána ve shodě s instrukcemi, může způsobovat rušení příjmu rádiového či televizního signálu. Neexistuje však záruka, že se rušení nemůže při určité instalaci vyskytnout. Jakékoli změny či modifikace neschválené výslovně společností WD by mohly zrušit oprávnění uživatele provozovat toto zařízení. Nápomocna může být příručka, připravená Federální komisí pro komunikace USA (FCC): How to Identify and Resolve Radio/TV Interference Problems (Jak rozeznat a vyřešit problémy s rádiovým a televizním rušením). Tato příručka má skladové č a je k dispozici u US Government Printing Office, Washington, DC Upozornění CSA Cet appareil numérique de la classe B est conforme à la norme NMB-003 du Canada. Tento digitální přístroj třídy B vyhovuje kanadské normě ICES-003. Underwriters Laboratories Inc. Schváleno pro USA a Kanadu. CAN/CSA-C22.2 č , UL Information Technology Equipment - Safety - Part 1: General Requirements (Zařízení informační techniky Bezpečnost Část 1: Všeobecné požadavky) (Soubor E101559). Tento výrobek má být napájen uvedeným omezeným napájecím zdrojem s dvojitou izolací nebo napájecí jednotkou s přímým zapojením označenou NEC nebo Class 2 (Třída 2). Prohlášení o shodě s CE pro Evropu Ověřen soulad s normou EN55022 pro vysokofrekvenční emise a normou EN pro všeobecnou imunitu, dle příslušnosti. Informace o záruce Jak obdržet servis Společnost WD si váží Vašeho nákupu a vždy se snaží poskytovat co nejlepší služby. Potřebuje-li tento výrobek údržbu, buď kontaktujte prodejce, u něhož jste výrobek zakoupili, nebo navštivte naše webové stránky technické podpory výrobků na adrese support.wdc.com pro získání informací o tom, jak obdržet servis nebo autorizaci na návrat materiálu (Return Material Authorization, RMA). Bude-li rozhodnuto, že výrobek může být závadný, obdržíte číslo RMA a pokyny k vrácení výrobku. Neoprávněně vrácený výrobek (tj. výrobek, pro nějž nebylo vydáno číslo RMA) Vám bude vrácen na vaše náklady. Oprávněná vrácení musí být zaslána ve schváleném obalu, předplacena a pojištěna, na adresu uvedenou na dokumentu o vrácení. Uschovejte původní krabici a balicí materiál pro případ uložení či poslání výrobku WD. Záruční lhůtu lze jednoznačně určit kontrolou vypršení záruky (je třeba sériové číslo) přes support.wdc.com. Společnost WD nenese odpovědnost za ztrátu dat bez ohledu na příčinu, rekonstrukci ztracených dat, či data obsažená ve výrobku předaném do jejího vlastnictví. Omezená záruka Společnost WD zaručuje, že výrobek během normálního používání nebude mít závady v materiálu a zpracování po dobu tří (3) let, nevyžadují-li to zákony jinak, a bude vyhovovat specifikacím společnosti WD pro něj určeným. Tato omezená záruční lhůta bude zahájena datem nákupu uvedeným na dokladu o nákupu (stvrzence). Společnost WD neponese odpovědnost za vrácený výrobek, pokud WD rozhodne, že byl výrobek společnosti WD zcizen, nebo že domnělá závada a) neexistuje, b) nemůže být rozumně opravena následkem poškození, ke kterému došlo před tím, než společnost WD výrobek obdržela, nebo c) je způsobena nesprávným používáním, nevhodnou instalací, úpravou (včetně odstranění nebo poškození nálepek a otevření či odstranění vnějších krytů, ledaže je výrobek na seznamu omezených výrobků opravitelných uživatelem a konkrétní úprava je v mezích patřičných pokynů, uvedených na adrese support.wdc.com), nehodou či nevhodným zacházením v době, kdy se výrobek nacházel ve vlastnictví někoho jiného než WD. Podléhajíc výše uvedeným omezením, jedinou a výlučnou zárukou během výše uvedené záruční lhůty a dle volby společnosti WD bude oprava nebo výměna výrobku. Předcházející záruka WD bude rozšířena na opravené nebo vyměněné výrobky na zbytek odpovídající lhůty původní záruky nebo devadesát (90) dnů od data zaslání opraveného či vyměněného výrobku, dle toho, která z těchto dvou možností je delší. Předcházející omezená záruka je jedinou zárukou společnosti WD a vztahuje se jen na výrobky prodané jako nové. Nápravné prostředky zde uvedené jsou namísto a) jakýchkoli a všech ostatních nápravných prostředků a záruk, ať už vyřčených, zahrnutých nebo zákonných, včetně, ale ne omezených na jakoukoli zahrnutou záruku obchodovatelnosti nebo způsobilosti ke specifickému účelu a b) jakýchkoli a všech závazků a odpovědností společnosti WD za škody, včetně, ale ne omezených na náhodné, následné nebo zvláštní škody, nebo jakékoli finanční ztráty, ztracené zisky či výdaje, nebo ztrátu dat vzniklou ve spojitosti s nákupem, užíváním nebo výkonností výrobku, i když byla společnost WD uvědoměna o možnosti takových škod. Ve Spojených státech některé státy nepovolují vyloučení nebo omezení náhodných či následných škod, čímž se výše uvedená omezení nemusí vztahovat na Vás. Tato záruka Vám dává specifická práva a je možné, že máte práva další, v závislosti na státu. Služby technické podpory Další informace nebo pomoc při instalaci nebo běžném používání tohoto výrobku najdete v naší databázi znalostí Knowledge Base na webových stránkách podpory výrobků support.wdc.com. Při kontaktu podpory společnosti WD mějte připravené sériové číslo výrobku WD a verze systémového hardwaru a softwaru. support.wdc.com ASK.4WDC Severní Amerika Ve španělštině Asie a oblast Tichého oceánu Evropa/Střední východ/afrika Western Digital Lake Forest Drive Lake Forest, California U.S.A. Informace poskytnuté společností WD jsou považovány za přesné a spolehlivé; společnost WD však nepřebírá žádnou zodpovědnost za jejich použití ani za porušení patentových nebo jiných práv třetích stran, ke kterým může jejich použitím dojít. Není udělena žádná licence, ani implikací ani jinak, v rámci patentu nebo patentových práv WD. Společnost WD si vyhrazuje právo kdykoli specifikace bez oznámení změnit. Western Digital, WD a logo WD jsou registrované ochranné známky a My Book a Home Edition jsou ochranné známky společnosti Western Digital Technologies, Inc. V tomto dokumentu mohou být zmíněny i další známky, náležící jiným společnostem Western Digital Technologies, Inc. Všechna práva vyhrazena Z01 Oct 2008 PŘÍLOHA 9
