1 PROVOZNĚ TECHNICKÁ STUDIE REKONSTRUKCE PŮDNÍHO PROSTORU KAPUCÍNSKÁ 214/2 PRAHA 1 číslo pare 15 Praha únor 2010

2 obsah: Textová část Průvodní a technická zpráva Výkresová část č. výkresu název měřítko formát A4 101 půdorys stávající stav 1: půdorys nový stav 1: řez A - Á 1: jižní pohled 1: snímek katastrální mapy 2

3 PRŮVODNÍ A TECHNICKÁ ZPRÁVA 1 IDENTIFIKAČNÍ ÚDAJE ZÁKLADNÍ ÚDAJE Účel a zdůvodnění rekonstrukce půdního prostoru Přehled výchozích podkladů Věcné a časové vazby na okolní výstavbu a související investice Přehled vlastníků Termíny zahájení a dokončení prací POPIS STÁVAJÍCÍHO STAVU Stavebně konstrukční řešení ZTI Elektroinstalace DISPOZIČNÍ ŘEŠENÍ STAVEBNÍ PROGRAM Stavební práce Bourací práce Svislé konstrukce Vodorovné konstrukce Stropní Podhledy Tesařské konstrukce Zastřešení Tepelné izolace Výplně otvorů Dveře Okna Elektroinstalace ÚT Vzduchotechnika Šatna místnost č. 421a Sušárna oděvů a obuvi místnost č. 421b ZÁSADY POŽÁRNĚ BEZPEČNOSTNÍHO ŘEŠENÍ STANOVENÍ ORIENTAČNÍCH NÁKLADŮ Stavební práce Elektroinstalace ÚT Vzduchotechnika

4 1 IDENTIFIKAČNÍ ÚDAJE název stavby : rekonstrukce půdního prostoru místo stavby : objekt MV ČR Kapucínská 2 kat. území kat.č. pozemků : 180 obec kraj investor nadřízený orgán investora : Hradčany : Praha : Hlavní město Praha : SLZ PP ČR : MV ČR sídlo investora : Nádražní 16, Praha 5 projektant : Ing. Karel Najman Pavlišovská 2286, Praha 9 živnostenský list : č. j. 92/4781/Sv; ev. č osvědčení o autor. : číslo 456; ze dne IČO : část stavební : Ing. Karel Najman Pavlišovská 2286, Praha 9 část statika : Ing. Rudolf Zajíček Běchorská 2231, Praha 9 část elektro : pan Ivan Petrtýl Jažlovická 1321, Praha 4 část ÚT část PO 2 ZÁKLADNÍ ÚDAJE : Ing. Jaroslav Smolík Revoluční 78, Šestajovice : Kancelář požární ochrany Blecha Narcisová 377, Průhonice 2.1 Účel a zdůvodnění rekonstrukce půdního prostoru Navržená půdní vestavba se podílí na vyřešení problematiky umístění šatních skříněk pro 229 policistů. V současné době jsou šatní skříňky umístěné v místnostech č. 414 až 418 a na přilehlé chodbě. Půdní vestavba řeší - šatnu s kapacitou 90 šatních míst - denní místnost o ploše 24,4m 2 - sušárnu oděvů a obuvi o ploše 17,9m 2 Příslušné sanitární zázemí je k dispozici stávající, resp. bude upraveno v rámci výměny ZTI. Při návrhu byly respektovány požadavky požárně bezpečnostního řešení: - na maximální délku úniku 22,5 (potřeba nových dveří ústících přímo na podestu schodiště a na dveřní otvor v nefunkčním komínovém tělese) - na maximální velikost požárního úseku 150 m 2 (vestavba byla rozdělena na dva požární úseky) 4

5 Návrh provozně technické studie bude sloužit pro vypracování investičního programu. 2.2 Přehled výchozích podkladů - požadavek investora a uživatele - snímek katastrální mapy - fotodokumentace - místní šetření a dílčí projednávání rozpracované studie - EA zpracovaný Ing. Karlem Mrázkem v listopadu ověřovací studie zpracovaná Reconstrucion v roce Věcné a časové vazby na okolní výstavbu a související investice Předkládaná půdní vestavba s kapacitou 90 šatních míst je jedním z navržených opatření na vyřešení problematiky umístění šatních skříněk pro 229 policistů. Zároveň je připravována: - oprava stávajících šaten s kapacitou 110 šatních míst - rekonstrukce původní a nyní nefunkční uhelné kotelny na šatnový provoz se 30ti skříňkami Realizací výše uvedených opatření budou zajištěny šatní prostory pro stávajících 229 policistů. Současně je připravovaná rekonstrukce kanalizačních a vodovodních rozvodů v celém objektu a s tím i stavební opravy případně úpravy sanitárních zázemí. 2.4 Přehled vlastníků Vlastníkem objektu, kde budou probíhat stavební úpravy je ČR Ministerstvo vnitra ČR; investor akce SLZ PP ČR má příslušnost hospodařit s objektem na základě rozhodnutí OSM MV, který má přidělenou správu. Správcem areálu je SLZ PP ČR. Uživatelem objektu je ÚOÚČ 2.5 Termíny zahájení a dokončení prací Nebyly v době zpracování studie stanoveny. 3 POPIS STÁVAJÍCÍHO STAVU Jedná se o historickou budovu (1896) se třemi nadzemními, dvěma podzemními podlažími a částečně využívaným podkrovím. Půdorysně objekt ve tvaru C tvoří střední část, která je ukončená severním a jižním křídlem. Areál se nachází v památkově chráněném území. Podkroví má využívanou střední část tj. cca. 50m dlouhou chodbu s přilehlými šatnami, sklady, sanitárním zázemím a strojovnou výtahů. Převážná část severního křídla je využívána pro technologické zázemí VZT. Půdní prostor jižního křídla využívaný není. 5

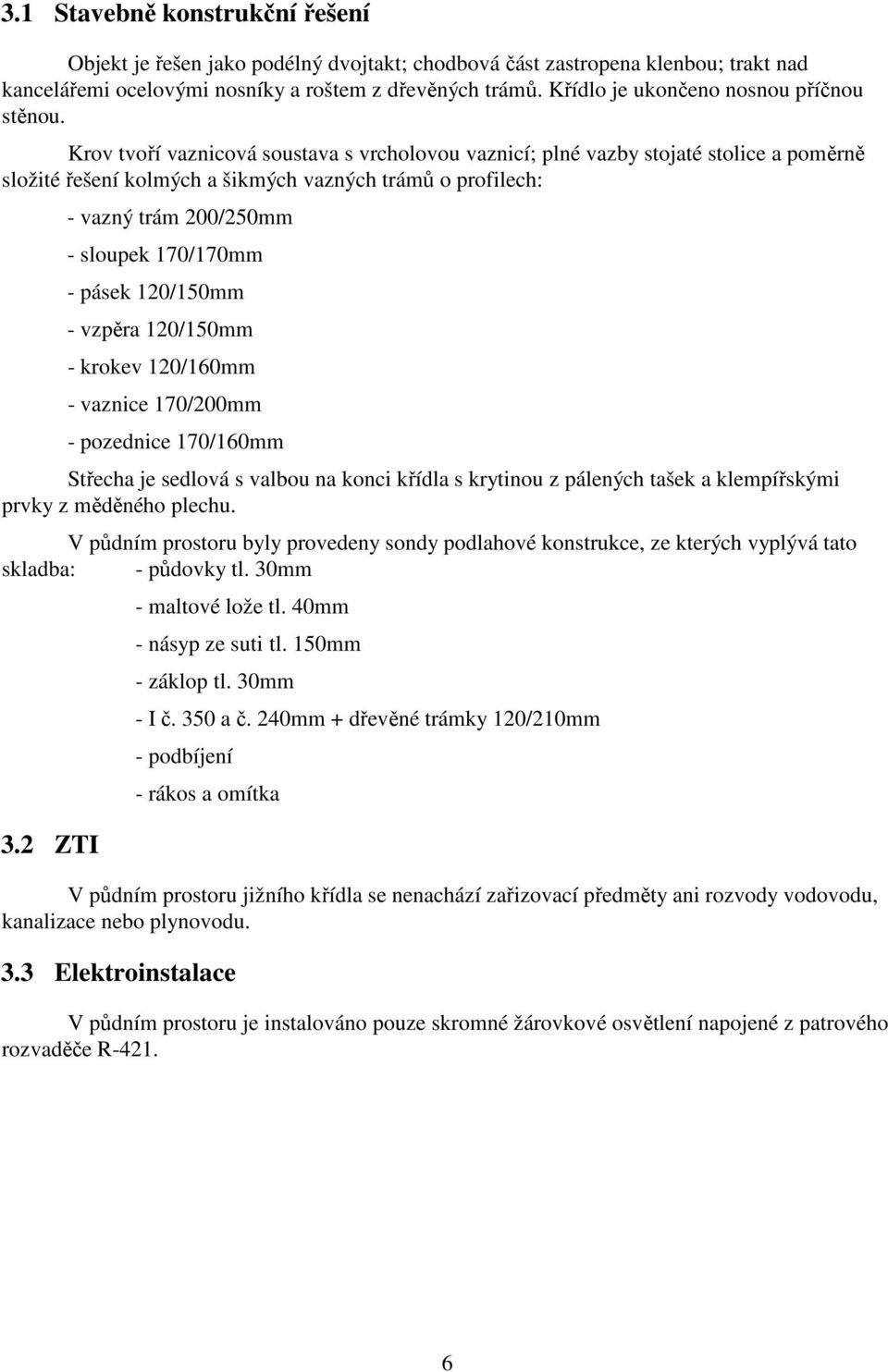

6 3.1 Stavebně konstrukční řešení Objekt je řešen jako podélný dvojtakt; chodbová část zastropena klenbou; trakt nad kancelářemi ocelovými nosníky a roštem z dřevěných trámů. Křídlo je ukončeno nosnou příčnou stěnou. Krov tvoří vaznicová soustava s vrcholovou vaznicí; plné vazby stojaté stolice a poměrně složité řešení kolmých a šikmých vazných trámů o profilech: - vazný trám 200/250mm - sloupek 170/170mm - pásek 120/150mm - vzpěra 120/150mm - krokev 120/160mm - vaznice 170/200mm - pozednice 170/160mm Střecha je sedlová s valbou na konci křídla s krytinou z pálených tašek a klempířskými prvky z měděného plechu. V půdním prostoru byly provedeny sondy podlahové konstrukce, ze kterých vyplývá tato skladba: - půdovky tl. 30mm 3.2 ZTI - maltové lože tl. 40mm - násyp ze suti tl. 150mm - záklop tl. 30mm - I č. 350 a č. 240mm + dřevěné trámky 120/210mm - podbíjení - rákos a omítka V půdním prostoru jižního křídla se nenachází zařizovací předměty ani rozvody vodovodu, kanalizace nebo plynovodu. 3.3 Elektroinstalace V půdním prostoru je instalováno pouze skromné žárovkové osvětlení napojené z patrového rozvaděče R

7 4 NÁVRH ARCHITEKTONICKO DISPOZIČNÍHO ŘEŠENÍ Navržená půdní vestavba se podílí na vyřešení problematiky umístění šatních skříněk pro 229 policistů. V současné době jsou šatní skříňky umístěné v místnostech č. 414 až 418 a na přilehlé chodbě. Půdní vestavba řeší - šatnu s kapacitou 90 šatních míst - denní místnost o ploše 24,4m 2 - sušárnu oděvů a obuvi o ploše 17,9m 2 Příslušné sanitární zázemí je k dispozici stávající. V rámci rekonstrukce kanalizačních a vodovodních rozvodů celého objektu budou probíhat i stavební opravy a případně úpravy sanitárních zázemí. Při návrhu byly respektovány požadavky vyplývající z požárně bezpečnostního řešení. Navržená půdní vestavba v jižním křídle historické budovy se bude projevovat třemi pultovými vikýři s keramickou krytinou a bočními omítnutými stěnami, obdobnými jako na sousedním objektu Lorety. Vikýře resp. v čele ukončené kovové žaluzie budou sloužit pro VZT. Dalším prvkem budou tři střešní okna, která velikostí a tvarem korespondují se stávajícími na západní a východní střešní rovině objektu a která nahradí stávající půdní okna. 5 STAVEBNÍ PROGRAM 5.1 Stavební práce Bourací práce Bude se jednat pouze o vybourání nového dveřního otvoru z podesty schodiště a vybourání nového dveřního otvoru v nefunkčním komínovém tělese Svislé konstrukce Jedná se o: - lehké příčky v technologii SDK s požadovanou požární odolností, které budou rozdělovat půdní prostor na jednotlivé místnosti - lehké příčky tvořící obvodovou konstrukci s tepelnou izolací se součinitelem prostupu tepla na výslednou hodnotu U 0,20 W/m 2 K Vodorovné konstrukce Stropní Pro podlahovou konstrukci vestavby šaten s nášlapnou vrstvou nad úrovní stávajících vazných rámů je navržena nová ocelová konstrukce. V části volného prostoru by se jednalo o nosníky 1 m, ukládané na nosné zdivo a zajištěné v horní přírubě kolmými výztuhami z ocelových profilů např. šroubovanými L100/6 proti klopení á 0,75m. 7

8 Alternativně by mohly být použity tenkostěnné nosníky C300/3 nebo Z300/3 á 0,5m. Zde by byly také použity tenkostěnné profily proti klopení ze shodných profilů. V rohové části půdního prostoru na rozpětí 5m bude vhodné využít stávající nosníky I240 a na podlahu provést rošt z fošen. Na nosníky by byla uložena jednoduchá podlahová konstrukce z OSB desek, kročejové izolace např. Mirelon a vrchní nášlapné vrstvy z PVC Podhledy V rekonstruovaném prostoru bude ve světlé výšce 3m zřízen vodorovný podhled v technologii SDK s tepelnou izolací se součinitelem prostupu tepla U 0,20 W/m 2 K. Opláštění šikmých střešních rovin bude z SDK desek s parotěsnou zábranou a s tepelnou izolací se součinitelem prostupu tepla U 0,16W/m 2 K Tesařské konstrukce Prvky stávající vaznicové soustavy s vrcholovou vaznicí budou zachovány. Na základě výsledků detailního průzkumu budou provedeny pouze drobné opravy nebo výměny poškozených prvků krovu. Střešní rovina bude pro vyústění VZT resp. umístění kovové žaluzie doplněna třemi pultovými vikýři. Pultové vikýře budou navrženy v minimálním spádu, zastřešeny bobrovkami a boční stěny budou omítnuty. Klempířské prvky budou z měděného plechu. Dále budou osazena tři střešní okna, která budou velikostí korespondovat se střešními okny na sousední podkrovní chodbě. Vestavbou zakryté dřevěné prvky budou opatřeny ochrannými nátěry, nezakryté dřevěné prvky krovu v interiéru budou obroušeny a opatřeny lazurovacím nátěrem Zastřešení Stávající krytina z pálených tašek (bobrovky na korunovou vazbu) je zachovalá. V místech vikýřů a střešních oken bude krytina přeložena případně opravena Tepelné izolace Vestavba půdního prostoru bude tepelně izolována dle ČSN z dubna 2007 na doporučené hodnoty součinitele tepla tj.: střecha šikmá..u 0,16W/m 2 K strop pod nevytápěnou půdou.u 0,20W/m 2 K stěna k nevytápěné půdě. U 0,20W/m 2 K Navržená vestavba je v souladu s opatřeními vyplývajícími z EA Výplně otvorů Dveře Navržené dveře budou v souladu s požadavky vyplývajících z požárně bezpečnostního řešení. 8

9 Okna Vyměněná střešní okna budou splňovat požadavky ČSN z dubna 2007 na doporučené hodnoty součinitele tepla tj. U 1,10W/m 2 K. 5.2 Elektroinstalace V prostoru šaten bude provedena nová elektroinstalace v soustavě TN-S, tvořená osvětlením, zásuvkovými okruhy a obvody pro VZT. Elektroinstalace bude provedena převážně pod omítkou případně v SDK příčkách nebo podlaze. V půdním prostoru (pro VZT) na kabelových žlabech nebo v lištách. Elektroinstalace uložená na hořlavých podkladech bude z materiálů s příslušnou požární odolností, nebo bude na požárně odolných podložkách. Osvětlení bude provedeno zářivkovými a žárovkovými svítidly osazenými kompaktními úspornými zářivkami. Předpokládaný příkon pro stavební elektroinstalaci bude cca 10 kw, soudobý příkon cca 3 kw. Předpokládaný příkon pro VZT včetně elektrického dohřevu přiváděného vzduchu bude cca kw (VZT + ohřev), soudobý příkon cca kw. Nová elektroinstalace bude napájena z nového podružného rozvaděče, ve kterém budou mimo jištění světelného a zásuvkových okruhů jištěny a ovládány i VZT jednotky včetně dohřevu vzduchu. Nový rozvaděč bude napájen novým přívodním kabelem z patrového rozvaděče z doplněného jističe. V případě nedostatečné kapacity patrového rozvaděče bude nový přívod proveden z hlavního rozvaděče objektu, nebo jiného patrového rozvaděče. 5.3 ÚT V budově je teplovodní vytápění s nuceným oběhem. Zdrojem tepla jsou dva atmosférické kotle BUDERUS G 434X o tepelném výkonu 2 x 375kW, které budou vytápět i zateplený prostor půdní vestavby. Vytápění půdní vestavby bude ze stávajících stoupaček otopné soustavy ve 3. nadzemním podlaží; systém bude zachován tj. teplovodní s nuceným oběhem. Tepelná ztráta prostupem Q P = 2kW. Ohřev vzduchu pro větrání prostoru šatny a sušárny oděvů a obuvi bude zajištěn elektrickou energií. 5.4 Vzduchotechnika Jedná se o zajištění předepsané výměny vzduchu v nově zřízené šatně a sušárně oděvů a obuvi. Denní místnost bude větraná přirozeně střešními okny Šatna místnost č. 421a V šatně bude v souladu s hygienickými předpisy zajištěna výměna vzduchu v kubatuře 20m 3 /hod na jednu šatní skříňku tj. pro 90 skříněk kubatura 1800 m 3 /hod. Výměnu vzduchu mohou zabezpečovat např. 2 x větrací jednotky s pasivní rekuperací a přiváděný vzduch bude dohříván v el. ohřívačích cca 2kW. 9

10 Variantně lze použít větrací zařízení s aktivní rekuperací tj. zařízení na principu tepelného čerpadla vzduch vzduch s účinnosti až 4,4. Konkrétní řešení bude upřesněno v dalším stupni projektové dokumentace. Jednotky budou ovládány automaticky časovým spínačem ve zvoleném režimu v kombinaci s ručním ovládáním Sušárna oděvů a obuvi místnost č. 421b Sušárna oděvů a obuvi je prostor o kubatuře 41m 3. V místnosti je jedno střešní okno. V sušárně je navržena 10x násobná výměna vzduchu, která bude zajištěna pomocí větrací jednotky s pasivní rekuperací bez dohřevu přiváděného vzduchu. Jednotka bude ovládaná automaticky časovým spínačem v kombinaci s ručním ovládáním. 6 ZÁSADY POŽÁRNĚ BEZPEČNOSTNÍHO ŘEŠENÍ Jedná se o zřízení šatny v půdním prostoru cca. 90 kovových skříněk, z důvodu uvolnění chodeb. V tomto podlaží již šatny a sanitární zázemí zaměstnanců jsou. Dále se v půdním prostoru zřídí denní místnost a sušárna oděvů, které budou umístěny dispozičně za šatnami. V důsledku rozšíření šaten zaměstnanců se nezvyšuje počet osob v objektu, nové šatny ve 4.NP jsou pouze rozšířením stávajících s vyšším prostorovým komfortem. Objekt postaven před účinností kodexu norem řady Změna stavby: a) zvýšení požárního rizika, vyjádřeného součinem p n. a n. c o více než 15 kg/m 2 u šaten s kovovými skřínkami p n = 15 kg/m 2, zvýšení o 10 kg, celkově z rovnice 5. 0,8. 1 = 4; 15. 0,7. 1 = 10,5, rozdíl 6,5 kg/m 2 podmínka není splněna, nejedná se o změnu stavby b) ke zvýšení počtu osob unikajících z měněného objektu nebo jeho části, pokud se počet osob na každý započitatelný únikový pruh komunikace, společné pro únik osob z měněné i neměněné části objektu zvýší než: osoby se nezvyšují, stávající únikové cesty (schodiště) slouží pro stejný počet osob jako dosud, avšak osoby budou nově v řešeném půdním prostoru jedná se o změnu stavby Aplikace ČSN : zatřídění: změna stavby skupiny II. jsou překročeny limity pro změnu staveb V rámci této akce bude postupováno tak, že nově vzniklé místnosti budou tvořit samostatné požární úseky, předpoklad je max. III. SPB a požární úseky nepřesáhnou svou velikostí 150 m 2. Konstrukce nových prostor budou tvořeny SDK příčkami systémovými se stanovenou požární odolností. Délky úniku pro součinitel a = 1,05 max. 22,5 m nebude překročena. Denní místnost a sušárna oděvů a obuvi budou tvořit samostatný požární úsek a budou konkrétně stanoveny hodnoty požárního zatížení pro přesný výpočet požárního rizika. Budou ověřeny délky únikových cest z řešených prostor. Ve stávajících prostorách se délka a šířka úniku nebude posuzovat, protože se nezvyšuje počet osob. 10

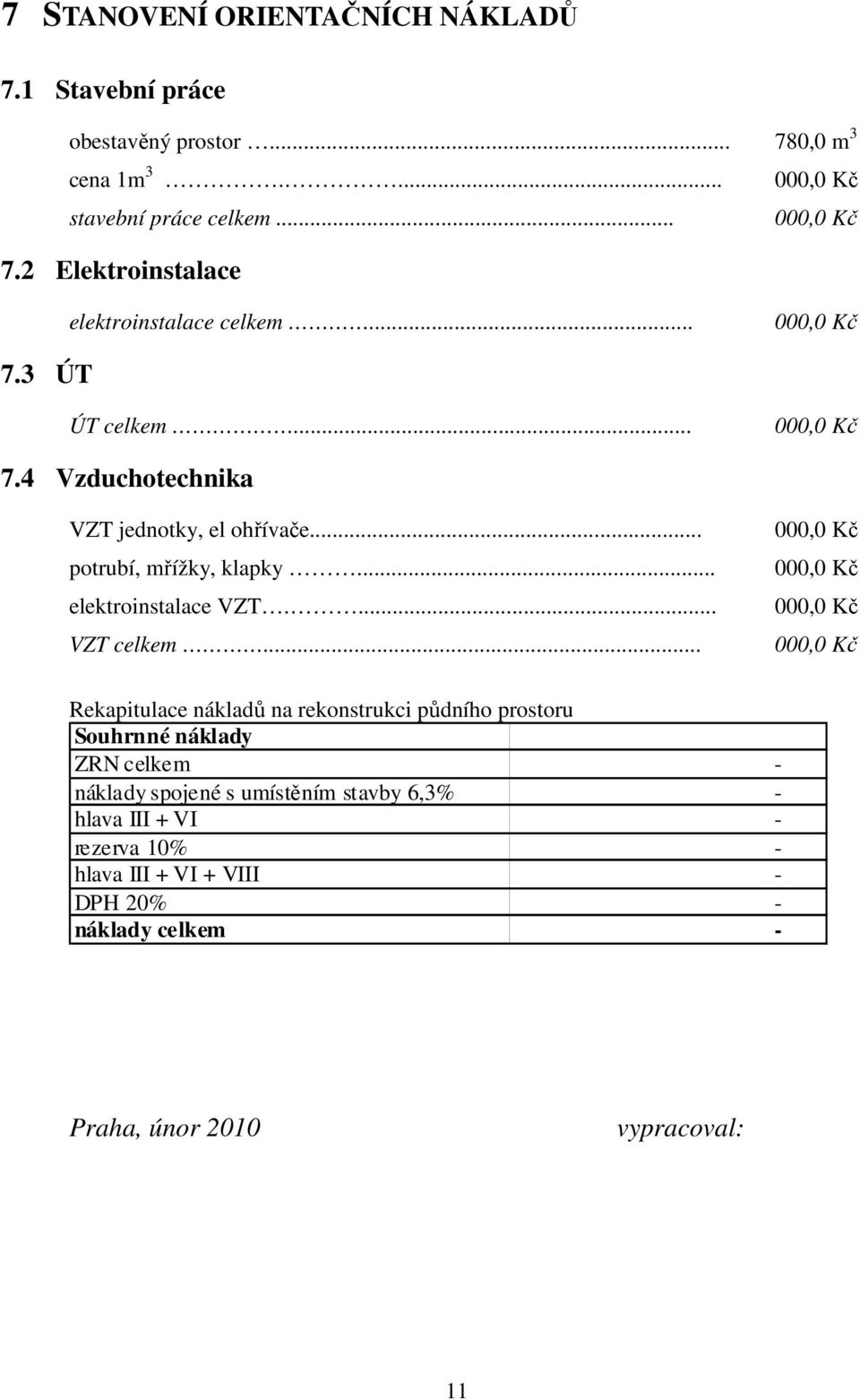

11 7 STANOVENÍ ORIENTAČNÍCH NÁKLADŮ 7.1 Stavební práce obestavěný prostor ,0 m 3 cena 1m stavební práce celkem Elektroinstalace elektroinstalace celkem ÚT ÚT celkem Vzduchotechnika VZT jednotky, el ohřívače... potrubí, mřížky, klapky... elektroinstalace VZT.... VZT celkem... Rekapitulace nákladů na rekonstrukci půdního prostoru Souhrnné náklady ZRN celkem - náklady spojené s umístěním stavby 6,3% - hlava III + VI - rezerva 10% - hlava III + VI + VIII - DPH 20% - náklady celkem - Praha, únor 2010 vypracoval: 11
