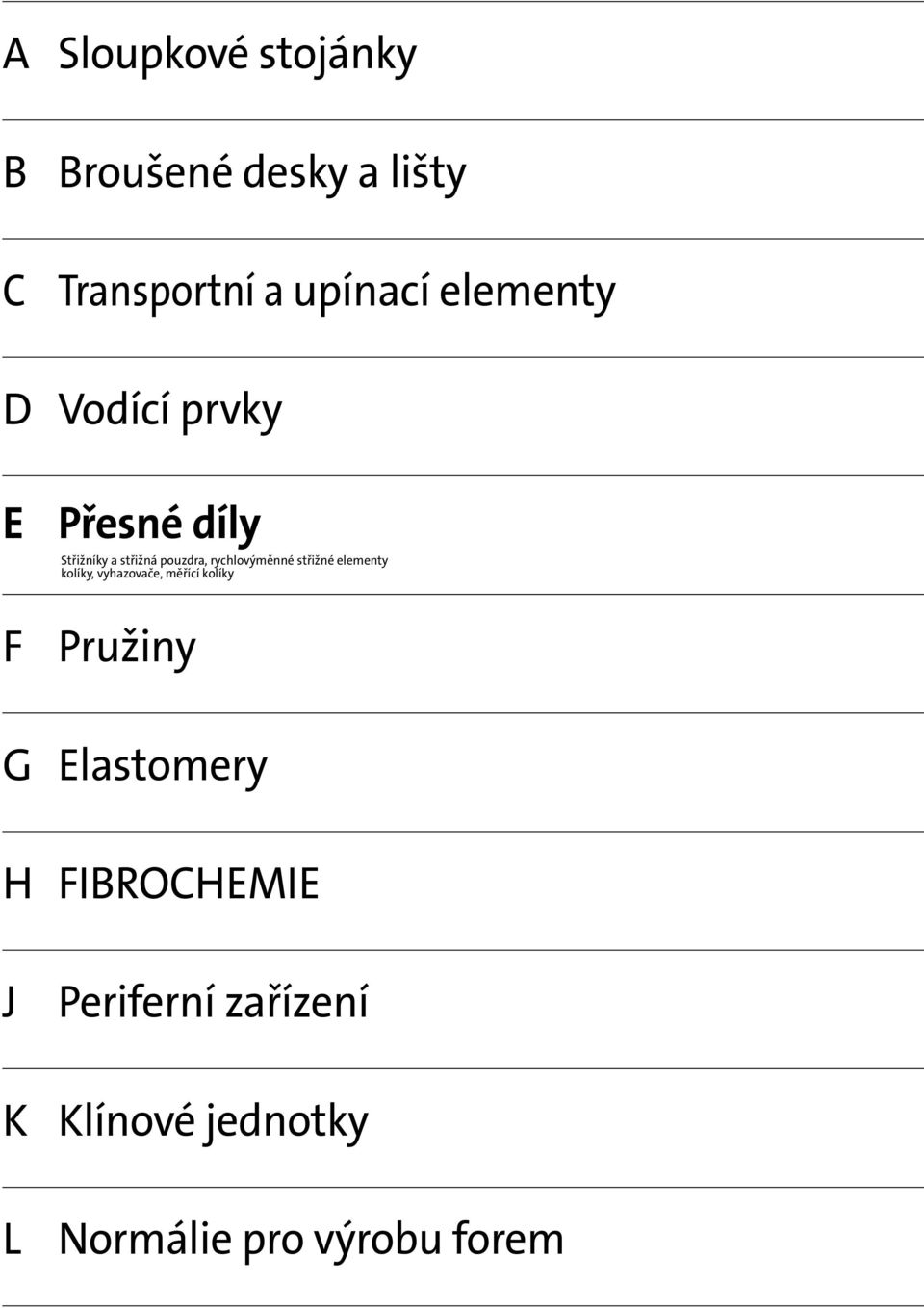

1 A Sloupkové stojánky B Broušené desky a lišty C Transportní a upínací elementy D Vodící prvky E Přesné díly Střižníky a střižná pouzdra, rychlovýměnné střižné elementy kolíky, vyhazovače, měřící kolíky F Pružiny G Elastomery H FIBROCHEMIE J Periferní zařízení K Klínové jednotky L Normálie pro výrobu forem

2 Přesné díly E2

3 Přesné díly Široká nabídka rozměrů a materiálů umožňuje v našem programu "přesných dílů" téměř jakýkoli výběr. Většinu normovaných dílů lze dodat v krátké lhůtě přímo ze skladu. Věříme, že je mezi nimi díl, který potřebujete právě Vy. Zboží je průběžně doplňováno dle aktuálního stavu. Zohledněte prosím naše možnosti dodávky. Sériová výroba dílů vyžaduje neustálou kontrolu kvality odpovídající současnému stavu techniky. Od příjmu materiálu až k expedici je každý pracovní proces podroben mezioperační kontrole, která zahrnuje rozbor materiálu, tepelné zpracování, rozměrovou stálost a jakost povrchu. Výstupní kontrola (kusová kontrola) zajišťuje, aby Vám byly dodány pouze díly, které odpovídají vysoké kvalitě a uvedeným normám. Vysoké kvality finálních výrobků a prodloužení životnosti střižných prvků dosáhneme volbou správného materiálu aktivních střižných prvků (střižník, střižné pouzdro) v závislosti na obráběném materiálu. Pomůckou pro správný výběr Vám může být náš široký sortiment materiálů střižných prvků. Náklady na střižné prvky mohou být plně využity pouze v případě správné volby vedení nástroje a tím zajištění správné pozice střižníku vůči střižnému pouzdru (střižné desce). Diagramy vztahů pevnosti v tlaku, pevnosti v ohybu a tvrdosti, tří nejdůležitějších nástrojových materiálů Vám mohou usnadnit výběr. Další podrobné údaje obdržíte od našich techniků. Z důvodů neustálého vývoje nových technologií výroby a materiálů si vyhrazujeme právo na změny v našem sortimentu. E3

4 Obsah Popis materiálu Příklad použití 222. Přesné střižníky DIN 9861 tvar DA Stránka E10-E11, E26 E20 E12 Stránka 220. Přesné střižníky DIN 9844, tvar A E Přesné střižníky DIN 9844, tvar B E Přesné střižníky DIN 9861 tvar D/ISO 6752 E Přesné střižníky podobné jako VDI 3374 E Přesné střižníky DIN 9861 tvar CA + C E Přesné střižníky s odlepovačem E Přesné speciální střižníky podobné jako DIN 9861, tvar CA+C E Přesné střižníky s odlepovačem krátce, osazený dřík E Přesné střižníky VDI 3374 E Přesné střižníky s odlepovačem dlouze, osazený dřík E Vložka s tlačným kolíkem VDI 3374 E Tvrdokovový střižník podobný jako DIN 9844 DIN 9861, tvar A E Vložka s tlačným kolíkem VDI 3374 E Tvrdokovový střižník podobný jako DIN 9844 DIN 9861, tvar B E Přesné střižníky s 30 hlavou, tvar D E Tvrdokovový střižník podobný jako DIN 9844 DIN 9861, tvar D E Přesné střižníky s 30 hlavou, tvar C D Tvrdokovový střižník podobný jako DIN 9844 DIN 9861, tvar C E Střižníky s pozounovou hlavou, tvar D E18- E Záhlubník pro střižníky s pozounovou hlavou E4

5 Obsah Stránka Stránka Rychlovýměnné střižníky, polotovar, pro lehké zatížení Rychlovýměnné střižníky, osazené, pro lehké zatížení Rychlovýměnné střižníky, polotovar s odlepovačem, pro lehké zatížení Rychlovýměnné střižníky, osazené, s odlepovačem, pro lehké zatížení Rychlovýměnné střižníky, střižná plocha větší než dřík, pro lehké zatížení E32- E33 E34- E35 E36- E Rychlovýměnné střižníky polotovar s odlepovačem pro velké zatížení Rychlovýměnné střižníky, osazené, s odlepovačem pro velké zatížení Rychlovýměnné střižníky, střižná plocha větší než dřík, pro velké zatížení Rychlovýměnné střižníky, střižná plocha větší než dřík, pro velké zatížení s odlepovačem Rychlovýměnné hledáčky s kuželovým hrotem, pro velké zatížení E44- E45 E46- E47 E48- E49 E Rychlovýměnné střižníky, střižná plocha větší než dřík, pro lehké zatížení s vyhazovacím kolíkem E38- E Rychlovýměnné hledáčky s parabolickým hrotem, pro velké zatížení E Rychlovýměnné hledáčky s kuželovým hrotem, pro lehké zatížení Rychlovýměnné hledáčky s parabolickým hrotem, pro lehké zatížení E40 E Přesné střižníky ISO 8020 E56- E Přesné střižníky osazené, ISO Rychlovýměnné střižníky, polotovar, pro velké zatížení Rychlovýměnné střižníky, osazené, pro velké zatížení E42- E43 E5

6 Obsah Stránka Stránka Přesné střižníky s odlepovačem ISO 8020 E58- E Přesná střižná pouzdra s nákružkem, DIN 9845, tvar B E Přesné střižníky osazené, s odlepovačem ISO Hledáčky s kuželovým hrotem, ISO 8020 E Přesná střižná pouzdra bez nákružku, válcová Přesná střižná pouzdra s nákružkem, válcová E78 E Hledáčky s parabolickým hrotem, ISO 8020 E Přesná střižná pouzdra bez nákružku, kónická E Jednotky s hledáčkem dle normy Daimler Přesná střižná pouzdra bez nákružku, válcová, ISO 8977 Přesná střižná pouzdra s nákružkem, válcová, ISO 8977 Střižná pouzdra bez nákružku automobilová norma 262. Přesná vodící pouzdra pro střižník, DIN 9845, tvar C Přesná vodící pouzdra pro střižník, ISO Přesná střižná pouzdra bez nákružku, DIN 9845, tvar A E62 E67- E69 E71- E73 E74- E75 E76 E76 E Přesná střižná pouzdra s nákružkem, kónická Standardizované speciální tvary střižníky/střižná pouzdra E79 E83- E Dynamické stírací prvky (DAE) E Střižná pouzdra bez nákružku pro Dynamické stírací prvky Střižná pouzdra s nákružkem pro Dynamické stírací prvky Upínací desky, trojúhelníkové, pro rychlovýměnné střižníky, lehké provedení robustní provedení Příslušenství pro upínací desky, trojúhelníkové, pro rychlovýměnné střižníky Přesné upínací desky, čtvercové, pro rychlovýměnné střižníky, lehké provedení E89- E90 E92- E94 E95 E96 E6

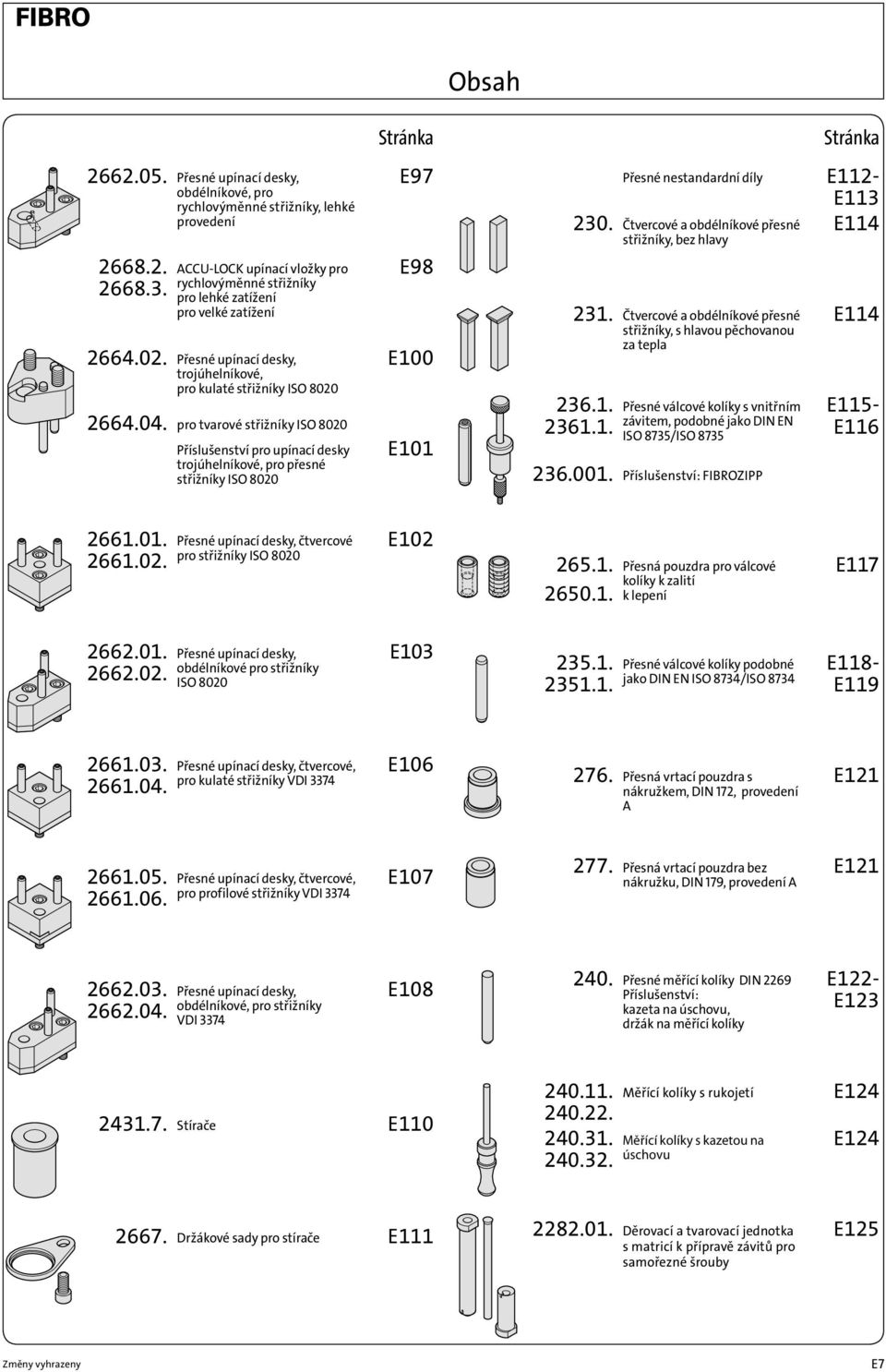

7 Obsah Přesné upínací desky, obdélníkové, pro rychlovýměnné střižníky, lehké provedení ACCU-LOCK upínací vložky pro rychlovýměnné střižníky pro lehké zatížení pro velké zatížení Přesné upínací desky, trojúhelníkové, pro kulaté střižníky ISO 8020 pro tvarové střižníky ISO 8020 Příslušenství pro upínací desky trojúhelníkové, pro přesné střižníky ISO 8020 Stránka E97 E98 E100 E101 Stránka Přesné nestandardní díly E Čtvercové a obdélníkové přesné střižníky, bez hlavy 231. Čtvercové a obdélníkové přesné střižníky, s hlavou pěchovanou za tepla Přesné válcové kolíky s vnitřním závitem, podobné jako DIN EN ISO 8735/ISO Příslušenství: FIBROZIPP E113 E114 E114 E115- E Přesné upínací desky, čtvercové pro střižníky ISO 8020 E Přesná pouzdra pro válcové kolíky k zalití k lepení E Přesné upínací desky, obdélníkové pro střižníky ISO 8020 E Přesné válcové kolíky podobné jako DIN EN ISO 8734/ISO 8734 E118- E Přesné upínací desky, čtvercové, pro kulaté střižníky VDI 3374 E Přesná vrtací pouzdra s nákružkem, DIN 172, provedení A E Přesné upínací desky, čtvercové, pro profilové střižníky VDI 3374 E Přesná vrtací pouzdra bez nákružku, DIN 179, provedení A E Přesné upínací desky, obdélníkové, pro střižníky VDI 3374 E Přesné měřící kolíky DIN 2269 Příslušenství: kazeta na úschovu, držák na měřící kolíky E122- E Stírače E Měřící kolíky s rukojetí Měřící kolíky s kazetou na úschovu E124 E Držákové sady pro stírače E Děrovací a tvarovací jednotka s matricí k přípravě závitů pro samořezné šrouby E125 E7

8 E8

9 Diagramy Pevnost v tahu (0,2 mez stlačitelnosti) Mez pevnosti v ohybu Tvrdost HV 30 E9

10 Popis materiálu WS = legovaná nástrojová ocel Charakteristika materiálu: Oblast použití: č. materiálu , , nebo podobné. Houževnatá ocel střední odolnosti proti opotřebení. Střižné nástroje pro stavební ocele, neželezné kovy, umělé hmoty, papír. WS = materiálový index = "1" např. Objednací č. = HWS = nástrojová ocel legovaná pro práci za studena s 12% Cr Charakteristika materiálu: Oblast použití: č. materiálu , nebo podobné. Vysoká odolnost proti opotřebení. Střižné nástroje, ostřihovadla pro všechny stavební a nízko legované ocele, neželezné kovy, umělé hmoty, papír. HWS = materiálový index = "2" např. Objednací č. = HSS = nástrojová ocel legovaná - rychlořezná Charakteristika materiálu: Oblast použití: č. materiálu nebo podobné. Vysoká odolnost proti opotřebení. Střižné nástroje k řezání a stříhání vysoce pevných materiálů jako pásová pružinová ocel, transformátorové a dynamové plechy jakož i papír a umělé hmoty. HSS = materiálový index = "3" např. Objednací č. = ASP 23 = rychlořezná ocel vyrobená práškovou metalurgií ASP 2023 Charakteristika materiálu: Oblast použití: Vysoká odolnost proti otěru. Velmi dobrá homogenita zaručuje materiálu vyšší houževnatost než HSS. jako HSS. ASP 23 ASP 2023 = materiálový index = "6" např. Objednací č. = HST = rychlořezná ocel - nitridovaná Charakteristika materiálu: Oblast použití: Vysoká odolnost proti opotřebení, snížená přilnavost stříhaného materiálu. Při nitridování zvyšuje nitrid dusíku u nástrojového dílu (např. střižníku) odolnost proti opotřebení a snižuje přilnavost děleného materiálu. Střižné nástroje ke stříhání vysoce pevných a brusných materiálů jakož i tvrdého impregnovaného papíru a slídy. HST = materiálový index = "4" např. Objednací č. = FT = tvrdokov - ferotitanit nebo ferotic Charakteristika materiálu: Třískově obrobitelný tvrdý materiál, jehož charakteristika je mezi rychlořeznou ocelí a práškově vyrobeným tvrdokovem. Oblast použití: Přesné řezné a postupové nástroje pro vysokou trvanlivost zápustek u brusných a vysoce pevných materiálů jako křemičité elektroplechy, pásové pružinové ocele a nerez ocele. FT nestandardní výroba - na poptávku- E10

11 HZ = nástrojové díly povlakované Nosné materiály: Charakteristika materiálu: Oblast použití: Nosné materiály: Charakteristika materiálu: Oblast použití: Popis materiálu HZC CVD vícevrstvý povlak TIC-TIN (nitrid karbidu - nitrid titanu). rychlořezná ocel č.m , apod. Ocel pro práci zastudena č.m , apod. Z důvodu nebezpečí deformace se u dílů tenčích než l/d = 20:1 povlak nedoporučuje. U všech povlakovaných dílů nemůžeme ručit za změny způsobené povlakováním. Základní vrstva z karbidu titaničitého zaručuje tlakově pevné spojení s nosným materiálem, zatímco povrchová vrstva z nitridu titanu zlepšuje odolnost proti otěru. Snižuje přilnavost děleného materiálu. Tvrdost povrchu cca 3500 HV 0,05 Tloušťka vrstvy cca 5-8 µm. Všechny vysoce namáhané části nástrojů, především střižníky pro postupové a složené nástroje, tvářecí kolíky pro lisování apod. TIC-TIN = materiálový index = "5" např. Objednací č. = HZN PVD jednovrstvý povlak TIN (nitrid titanu) rychlořezná ocel č.m , apod. ocel pro práci zastudena č.m Pouze podmínečně lze použít u ostatních ocelí pro práci zastudena. Vrstva TIN je velmi odolná proti otěru, avšak s nižším tlakovým zatížením než TIC-TIN. Možnost částečného povlakování. Tvrdost povrchu cca 2300 HV 0,05 tloušťka vrstvy 2 4 µm; l Ø 2,0 = 1,5 µm ± 20 % Tenké plechy např. pásová pružinová ocel, magnetické měkké kovy, pozinkovaný plech, niklovaná mosaz, CU-Be bronz Poměr mezi tloušťkou plechu a střižným průměrem nemá přesahovat 1:3. TIN = materiálový index = "0" např. Objednací č. = HM = tvrdokov Charakteristika materiálu: Oblast použití: Práškově vyrobený tvrdokov na základě WC (karbid wolframu) se známými vlastnostmi; používáme výhradně HIP metodou (popis uveden na str. E 24) dodatečně zhuštěný materiál s vyšší pevností v ohybu a menší zbytkovou pórovitostí. Vysoce výkonné nástroje pro velkou sériovou výrobu a vysoké požadavky na životnost nástroje. HM = materiálový index = "9" např. Objednací č. = NWA = Nitridovaná ocel pro práci zatepla č. materiálu nebo podobné. Charakteristika materiálu: Cr-Mo-V legovaná ocel pro práci zatepla s pevností jádra v tahu L1400 N/mm 2 a, odolností proti popouštění do 650 C, tvrdostí povrchu ^ 950 HV 0,3. Oblast použití: Vyhazovače tlakových a vstřikovacích forem. NWA = materiálový index = "8" např. Objednací č. = E11

12 Přesné střižníky DIN 9861 tvar DA detail tvar DA Dřík střižníku jemně broušený. Hlava střižníku pěchovaná zatepla a popuštěná. Tolerance [ d 4, pod hlavou střižníku, je oproti DIN 9861 většinou menší. Upozornění: Střižníky jsou k dodání také bez hlavy! Střižník = 222. Materiál HSS = d 1 = [ 6,30 mm = l 1 = 71 mm = Objednací číslo = Odstupňování d 1 d 1 d 2 d 4 k l 1 0,50 0,05 0,9 d +0,02 1 0,2 0,55 1,0 0,60 1,1 0,65 1,2 0,70 + 0,75 1,3 0,80 + 0,85 1,4 0,4 0,90 + 0,95 1,6 1,0 + 1,1 0,1 1,8 d +0,03 1 0,5 1,2 + 1,3 2,0 1,4 + 1,5 2,2 1,6 + 1,7 2,5 1,8 + 1,9 2,8 2,0 3,0 2,1 + 2,2 3,2 2,3 2,5 3,5 2,6 2,9 4,0 3,0 3,4 4,5 3,5 3,9 5,0 4,0 4,4 5,5 skladové délky: 71, 80, 100 mm. Jiné délky a průměry na poptávku! HZ TIN (HSS) Objednací č.: Tvrdost: povrch 2300 HV 0,05 hlava 52±3 HRC HSS Objednací č.: Tvrdost: dřík 64±2 HRC hlava 52±3 HRC HST Objednací č.: Tvrdost: povrch ^ 950 HV 0,3 hlava 52±3 HRC Popis materiálu a jiné materiály, viz stránka E 10 E Odstupňování d 1 d 1 d 2 d 4 k l 1 4,5 4,9 0,1 6,0 d +0,03 1 0,5 5,0 5,4 6,5 5,5 5,9 7,0 6,0 6,4 8,0 6,5 + 7,0 0,5 9,0 1,0 7,5 + 8,0 10,0 8,5 + 9,0 11,0 9,5 + 10,0 12,0 10,5 + 11,0 13,0 11,5 + 12,0 14,0 12,5 + 13,0 15,0 13,5 + 14,0 16,0 1,5 14,5 + 15,0 17,0 15,5 + 16,0 18,0 skladové délky: 71, 80, 100 mm. Jiné délky a průměry na poptávku! E12

13 Přesné střižníky 223. DIN 9861 tvar D/ISO HSS Objednací č.: Tvrdost: dřík 64±2 HRC hlava 52±3 HRC HST Objednací č.: Tvrdost: povrch ^950 HV 0,3 hlava 52±3 HRC HZ TIN (HSS) Objednací č.: Tvrdost: povrch 2300 HV 0,05 hlava 52±3 HRC ASP 23 ASP 2023 Objednací č.: Tvrdost: dřík 64±2 HRC hlava 52±3 HRC Popis materiálu a jiné materiály, viz stránka E 10 E Odstupňování d 1 d 1 d 2 k l 1 0,50 0,05 0,9 0,2 0,55 1,0 0,60 1,1 0,65 1,2 0,70 +0,75 1,3 0,80 +0,85 1,4 0,4 0,90 +0,95 1,6 1,0 +1,1 0,1 1,8 0,5 1,2 +1,3 2,0 1,4 +1,5 2,2 1,6 +1,7 2,5 1,8 +1,9 2,8 2,0 3,0 2,1 +2,2 3,2 2,3 2,5 3,5 2,6 2,9 4,0 3,0 3,4 4,5 3,5 3,9 5,0 4,0 4,4 5,5 4,5 4,9 0,1 6,0 5,0 5,4 6,5 5,5 5,9 7,0 skladové délky: 71, 80, 100 mm. Jiné délky a průměry na poptávku! tvar D Dřík střižníku je po pěchování zatepla a popuštění hlavy střižníku jemně broušený. Tímto je dosažena souosost hlavy a dříku, a zaručena bezproblémová možnost výměny střižníků. Střižník = 223. Materiál HSS = d 1 = [ 16,5 mm = l 1 = 80 mm = Objednací číslo = Odstupňování d 1 h6 d 1 d 2 k l 1 6,0 6,4 0,1 8,0 0,5 6,5 + 7,0 0,5 9,0 1,0 7,5 + 8,0 10,0 8,5 + 9,0 11,0 9,5 +10,0 12,0 10,5 +11,0 13,0 11,5 +12,0 14,0 12,5 +13,0 15,0 13,5 +14,0 16,0 1,5 14,5 +15,0 17,0 15,5 +16,0 18,0 16,5 +17,0 19,0 17,5 +18,0 20,0 18,5 +19,0 21,0 19,5 +20,0 22,0 skladové délky: 71, 80, 100 mm. Jiné délky a průměry na poptávku! E13

14 Přesné střižníky 224. DIN 9861 tvar CA + C tvar CA 225. tvar C detail Tvar CA Dřík střižníku jemně broušený. Hlava střižníku pěchovaná zatepla a popuštěná. Tolerance [ d 4, pod hlavou střižníku, je oproti DIN 9861 většinou menší. Tvar C Dřík střižníku je po pěchování zatepla a popuštění hlavy střižníku jemně broušený. Tímto je dosažena souosost hlavy a dříku, a zaručena bezproblémová možnost výměny střižníků. Střižník C = 225. Materiál HSS = d 1 = 2,30 mm = l 1 = 71 mm = Objednací číslo = Odstupňování d 1 d 1 d 2 d 3 d 4 l 1 0,1 0,45 0, d +0,03 3 0,50 0,55 0,60 0,65 0,70 + 0,75 0,80 + 0,85 0,90 + 0,95 1,00 1,10 1,15 1,30 1,35 1,50 1,55 1,70 4,5 3 1,75 1,90 1,95 2,00 2,05 2,20 2,25 2,50 2,55 2,95 skladová délka: 71 mm. Jiné délky a průměry na poptávku! HZ TIN (HSS) Objednací č.: tvar CA = tvar C = Tvrdost: povrch 2300 HV 0,05 hlava 52±3 HRC HSS Objednací č.: tvar CA = tvar C = Tvrdost: dřík 64±2 HRC hlava 52±3 HRC HST Objednací č.: tvar C = Tvrdost: povrch ^950 HV 0,3 hlava 52±3 HRC ASP 23 ASP 2023 Objednací č.: tvar C = Tvrdost: dřík 64±2 HRC hlava 52±3 HRC Popis materiálu a jiné materiály, viz stránka E 10 E Odstupňování d 1 d 1 d 2 d 3 l 1 0,1 0,45 0, ,50 0,55 0,60 0,65 0,70 + 0,75 0,80 + 0,85 0,90 + 0,95 1,00 1,10 1,15 1,30 1,35 1,50 1,55 1,70 4,5 3 1,75 1,90 1,95 2,00 2,05 2,20 2,25 2,50 2,55 2,95 skladová délka: 71 mm. Jiné délky a průměry na poptávku! E14

15 274. Přesné speciální střižníky 275. podobné jako DIN 9861, tvar CA+C 274. tvar CA 275. tvar C detail HZ TIN (HSS) Objednací č.: tvar CA = tvar C = Tvrdost: povrch 2300 HV 0,05 hlava 52±3 HRC HSS Objednací č.: tvar CA = tvar C = Tvrdost: dřík 64±2 HRC hlava 52±3 HRC HST Objednací č.: tvar CA = tvar C = Tvrdost: povrch ^950 HV 0,3 hlava 52±3 HRC ASP 23 ASP 2023 Objednací č.: tvar C = Tvrdost: dřík 64±2 HRC hlava 52±3 HRC Tvar CA Dřík střižníku jemně broušený. Hlava střižníku pěchovaná zatepla a popuštěná. Tolerance [ d 4, pod hlavou střižníku, je oproti DIN 9861 většinou menší. Tvar C Dřík střižníku je po pěchování zatepla a popuštění hlavy střižníku jemně broušený. Tímto je dosažena souosost hlavy a dříku, a zaručena bezproblémová možnost výměny střižníků. Popis materiálu a jiné materiály, viz stránka E 10 E 11. Popisy: DIN 9861 omezuje osazené střižníky na malé střižné průměry do d 1 = 2,95 mm resp. průměr stopky d 3 = 3,00 mm. Pro absorpci větších střižných sil resp. zpětných sil, jakož i pro delší životnost následkem větší tuhosti střižníků se v praxi oblíbilo používání speciálních střižníků podobných tvaru CA a C DIN 9861, které vyrábíme ze střižníků tvaru DA a D DIN 9861, objednací č a 223., které máme na skladě. Vyberte si prosím odpovídající základní střižníky a objednejte podle příkladu objednávky. Střižník CA = 274. Materiál HSS = d 3 = [ 8,0 mm = l 1 = 71 mm = d 1 = [ 6,4 mm = l 2 = 10 mm = Objednací číslo = E15

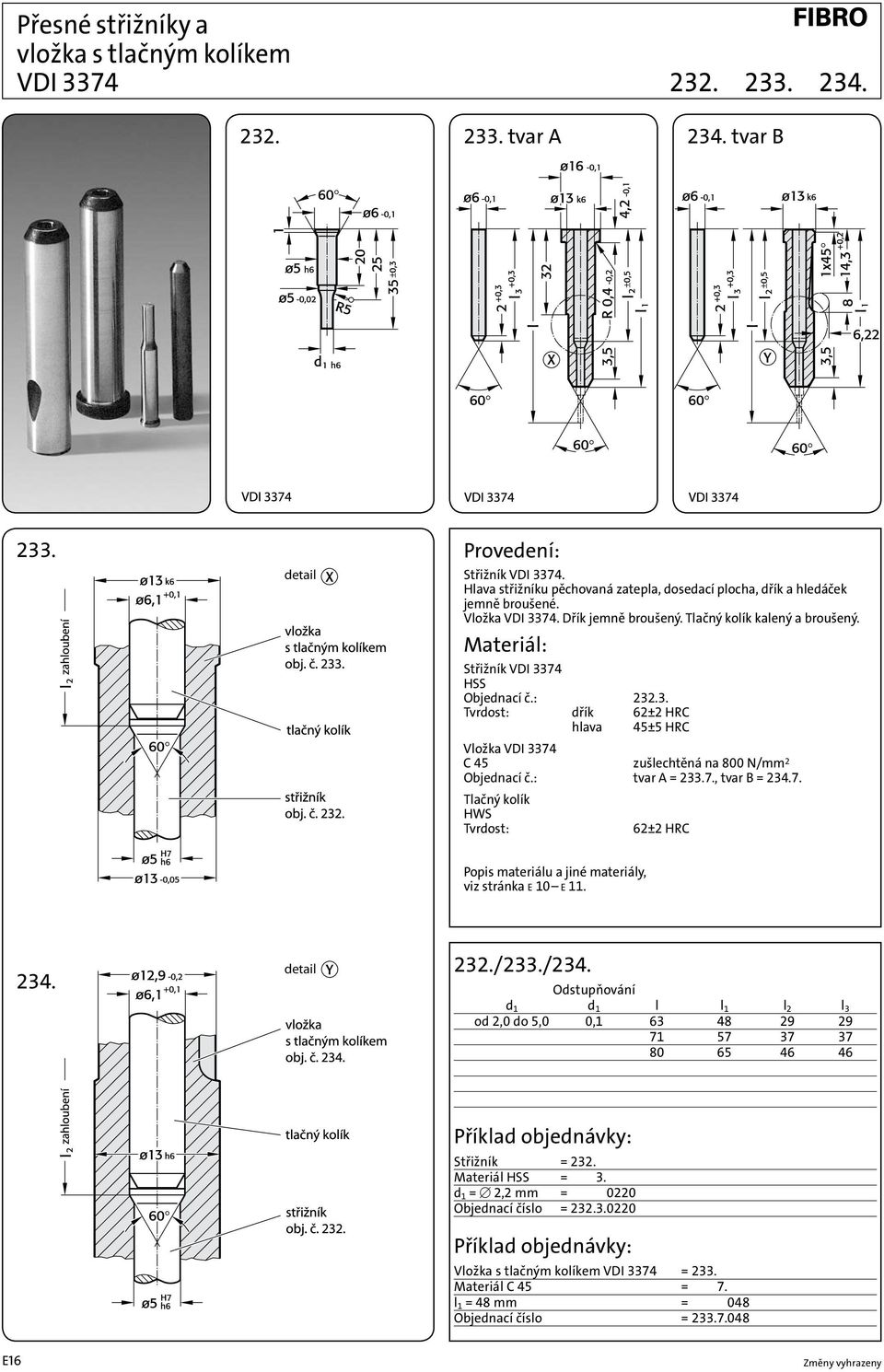

16 Přesné střižníky a vložka s tlačným kolíkem VDI tvar A tvar B 233. detail Střižník VDI Hlava střižníku pěchovaná zatepla, dosedací plocha, dřík a hledáček jemně broušené. Vložka VDI Dřík jemně broušený. Tlačný kolík kalený a broušený. Střižník VDI 3374 HSS Objednací č.: Tvrdost: dřík 62±2 HRC hlava 45±5 HRC Vložka VDI 3374 C 45 zušlechtěná na 800 N/mm 2 Objednací č.: tvar A = , tvar B = Tlačný kolík HWS Tvrdost: 62±2 HRC Popis materiálu a jiné materiály, viz stránka E 10 E detail 232./233./234. Odstupňování d 1 d 1 l l 1 l 2 l 3 od 2,0 do 5,0 0, Střižník = 232. Materiál HSS = d 1 = [ 2,2 mm = Objednací číslo = Vložka s tlačným kolíkem VDI 3374 = 233. Materiál C 45 = l 1 = 48 mm = Objednací číslo = E16

17 2281. Přesné střižníky s 30 hlavou, tvar C + D tvar D tvar C detail HSS Objednací č.: tvar D = tvar C = Tvrdost: dřík HRC hlava 50 HRC Tvar C a D Dřík střižníku je po pěchování zatepla a popuštění hlavy střižníku jemně broušený. Tímto je dosažena souosost hlavy a dříku, a zaručena bezproblémová možnost výměny střižníků. Popis materiálu a jiné materiály, viz stránka E 10 E tvar D l1 d1 d2 d4 h k a ± ,5 8,98 5,5 7, , , ,5 9 14, , , , , , tvar C l1 d3 d2 d4 h k a ± ,5 8,98 5,5 7, , , ,5 9 14, , , , , , Střižník = Materiál HSS = d1 = 6 mm = l1 = 100 mm = Objednací číslo = d1 a l2 podle specifikace zákazníka! Střižník = Materiál HSS = d3 = 10 mm = l1 = 120 mm = d1 = 6 mm = l2 = 15 mm = Objednací číslo = E17

18 Střižníky s pozounovou hlavou, tvar D Záhlubník pro střižníky s pozounovou hlavou forma D HSS Objednací číslo: Tvrdost: dřík HRC hlava HRC Dřík jemně broušený. Hlava střižníku pěchovaná zatepla a popuštěná Střižník s pozounovou hlavou = Materiál HSS = d 1 = 20 mm = l = 100 mm = Obj. číslo = HSS Tvrdost: HRC kaleno, popuštěno a broušeno zaobleno Popis materiálu a jiné materiály na stranách E10 - E11. Záhlubník pro střižníky s pozounovou hlavou = d 1 = 12.5 mm = 1250 Objednací číslo = E18

19 Střižníky s pozounovou hlavou, tvar D Záhlubník pro střižníky s pozounovou hlavou d 1 d 2 h r l d S d 3 r 1 l E19

20 Příklad použití Popis: Kulaté střižníky dle DIN 9844 jsou určeny pro upnutí s vůlí. Při dostatečné vůli lícování mezi střižníkem, upevněním střižníku a přítlačnou deskou je tak možné se vyhnout namáháním ohybem, ke kterým může dojít na základě chyb při lícování a) při pevné montáži b) při nuceném středění zápustnou hlavou. Z hlediska střižné techniky je tudíž správné vedení a přenos síly střižníků oddělit. Aby bylo možné zabudovat střižníky odlišných průměrů stopek do stejných nástrojů, byla stanovena výška hlavy v DIN 9844 jednotně na 4 +0,2 mm. Směrnice: Výňatek z DIN 9844, stránka 5 d 1 max. = tloušťka plechu s Stírací síla při d 1 od 1 do 5 mm = 20% střižné síly při d 1 od 5,1 do 16 mm = 10% střižné síly Řezný materiál: max. t B = 400 N/mm 2 Upínací deska razníku z St 50-2 s s D příp. = 300 N/mm 2 Upínací otvor upínací desky razníku: 1,053d 1 resp. d 2 Vůle mezi hlavou střižníku a přítlačnou deskou 0,02 mm. horní upínací deska mezideska (nebo zahloubení přímo v upevňovací desce střižníku) upevňovací deska střižníku vodící deska střižníku vodící sloupek E20

21 220. Přesné střižníky 221. DIN 9844, tvar A + B 220. tvar A 221. tvar B detail standardní provedení s radiusem HSS Objednací č.: tvar A = tvar B = Tvrdost: dřík 64±2 HRC hlava 52±3 HRC HST Objednací č.: tvar A = tvar B = Tvrdost: povrch ^950 HV 0,3 hlava 52±3 HRC Hlava střižníku pěchovaná zatepla. Dosedací plocha a dřík jsou jemně broušeny. Popis materiálu a jiné materiály, viz stránka E 10 E 11. Střižník tvaru A = 220. Střižník tvaru B = 221. Materiál HSS = d 1 = [ 7,0 mm = l 1 = 71 mm = Objednací číslo = Objednací číslo = tvar A Odstupňování d 1 d 1 d 3 r l 1 2,0 2,2 0,1 3,6 0,2 2,3 2,5 4,0 2,6 2,8 4,5 0,3 2,9 3,2 5,0 3,3 3,5 6,0 3,6 4,0 7,0 4,1 4,5 8,0 0,5 4,6 5,0 8,5 5,1 5,4 9,0 5,5 5,9 9,5 6,0 6,4 10,0 6,5 + 7,0 0,5 10,8 0,7 7,5 + 8,0 12,0 8,5 + 9,0 13,0 9,5 +10,0 14,5 10,5 +11,0 16,0 1,0 11,5 12,5 18,0 13,0 14,5 20,0 15,0 16,0 22,0 Skladové délky: 71, 90, 112 mm. Jiné délky a průměry na poptávku tvar B Odstupňování d 1 d 1 d 2 d 3 l 2 r l 1 0,1 0,45 0,05 2,0 3,6 7 0,2 0,5 1,9 1,95 2,4 2,5 4,0 2,5 3,1 0,1 3,2 5,0 0,3 3,2 3,9 4,0 7,0 4,0 4,9 5,0 8,5 0,5 5,0 6,2 6,3 10,0 6,3 7,9 8,0 12,0 16 0,7 8,0 9,9 10,0 14,5 10,0 12,4 12,5 18,0 1,0 12,5 15,9 16,0 22,0 Krátké dodací lhůty v délkách 71, 90, 112 mm. Jiné délky a průměry na poptávku. E21

22 E22

23 Přesné střižníky 266. podobné jako VDI HSS Objednací č.: Tvrdost: dřík 62±2 HRC hlava 45±5 HRC Hlava střižníku pěchovaná zatepla. Dosedací plocha a dřík jsou jemně broušeny. Popis materiálu a jiné materiály, viz stránka E 10 E 11. Střižník = 266. Materiál HSS = d 1 = Ø 8,0 mm = l 1 = 71 mm = Objednací číslo = Odstupňování d 1 d 1 d 2 d 3 l 2 l ,9 0, , , ,9 0, , Krátké dodací lhůty v délkách 71 a 80 mm. Jiné délky a průměry na poptávku. E23

24 Přesné střižníky s odlepovačem Hlava střižníku pěchovaná zatepla. Dosedací plocha a dřík jsou jemně broušeny. HSS Objednací č.: Tvrdost: dřík 64±2 HRC hlava 52±3 HRC Střižník = 267. Materiál HSS = d 1 = Ø 8,0 mm = l 1 = 71 mm = Objednací číslo = Popis materiálu a jiné materiály, viz stránka E 10 E l 1 d 1 h6 d 3 d 4 k M 5 8 0,5 5 M , ,3 M ,6 M ,4 6,4 M ,2 E24

25 Přesné střižníky 268. s odlepovačem 269. krátce a dlouze osazený dřík Osazené střižné tvary zaobleno HSS Objednací č.: (krátce osazený) Tvrdost: dřík 64±2 HRC hlava 52±3 HRC HSS Objednací č.: (dlouze osazený) Tvrdost: dřík 64±2 HRC hlava 52±3 HRC Hlava střižníku pěchovaná zatepla, dosedací plocha a dřík jemně broušené. Pokud není udáno jinak, bude plocha zajištění proti otočení provedena paralelně k nejdelší profilové straně. Popis materiálu a jiné materiály, viz stránka E 10 E 11. Střižník s odlepovačem = Materiál HSS = d 2 = 8,0 mm = l 1 = 71 mm = Střižný tvar 05 = d 1 = 6,0 mm = Objednací číslo = / l 1 d 1 d 2 d 3 d 4 k l 2 l a min. M 1,6 4, , ,6 M 3 2,3 5, ,8 17,5 2,3 3,5 7, , ,2 M 4 5,0 9, ,8 6,0 12, ,6 M 5 8,0 15, ,4 6,4 5,5 M 6 12,0 19, ,0 24, ,2 6,5 E25

26 Tvrdokov dodatečně zhuštěn za staticky určité teploty (HIP) HIP zpracování (hot isostatic pressing) je dodatečné zhuštění za staticky určité teploty vztahující se na WC Co tvrdokovy Při tomto, v technologii tvrdokovů velmi rozšířeném postupu, se materiál po sinterování dodatečně zhušťuje ve vysokoteplotní peci za nižší než slinovací teploty pod vysokým tlakem (1,2-3 kbary). Prostřednictvím této metody se docílí odbourání zbytkové pórovitosti. Snížení pórovitosti má za následek zlepšení pevnostních vlastností a tudíž zvýšení trvanlivosti nástrojů pro beztřískové tvarování. Vedle pevnosti v tlaku se zvýší především pevnost v ohybu, jak je zřejmé z uvedených diagramů a tabulek. Ve zpracování plechů se v široké oblasti použití dává přednost tvrdokovovým druhům střední zrnitosti WC, s 9-12% podílu Co. a) Vliv velikosti kristalitu fáze velmi tvrdého materiálu sinterovaného a HIP zpracovaného (1350 C/2 kbary argonu). b) Vliv obsahu kobaltu, stav vzorkování jako na obrázku a. Pevnost v ohybu s bb WC-6Co slitiny v sinterovaném a HIP zpracovaném stavu v závislosti na různých ovlivňujících veličinách. Pórovitost v sinterovaném stavu: ^A1 nešrafovaná: sinterovaný stav šikmo šrafovaný: HIP zpracovaná. WCzrnitost jemná střední hrubá Tvrdost Pevnost v ohybu Co HV 30 N/mm % 2 dřívější pozdější dřívější pozdější žádná změna Změna WC-Co-tvrdokovů v důsledku zhuštění za staticky určité teploty E26

27 Tvrdokovové střižníky podobné jako DIN 9844 DIN tvar A 271. tvar B 272. tvar D 273. tvar C Tvrdokov Objednací číslo: tvar A = , tvar B = tvar D = , tvar C = Rozměr: viz DIN 9844 a DIN 9861, na stránkách E12, E13, E14, E15 a E21. Jiné průměry a délky na poptávku. Dodávka: 270. Tvar A od d 1 = 1,0 mm 272. Tvar D od d 1 = 1,5 mm Dřík střižníku jemně broušený. Hlava střižníku ocelová, naletovaná. Střižník = Materiál HM = d 1 = [ 6,0 mm = l 1 = 71 mm = Objednací číslo = E27

28 E28

29 Rychlovýměnné přesné střižníky E29

30 E30

31 Příklady objednávek rychlovýměnných střižníků Upozornění: normované rozměry viz tabulka nestandardní výroba na poptávku celková délka F B průměr dříku Střižník: 22 bez odlepovače 27 s odlepovačem délka osazení Délka osazení střižníku: l 1 13 = 1 19 = 2 25 = 3 Objednací číslo 30 = 4 nestandardní = X Tvar: délka oválného otvoru P = 6,5 mm Tvar: šířka oválného otvoru W = 4,5 mm Objednací číslo polotovar = 0 kulatý = 1 čtyřhranný = 2 obdélníkový = 3 oválný = 4 obdélník s rádiusem = 5 hledáček kuželový hrot = 6 hledáček parabolický hrot = 7 nestandardní tvary = 9 Typ: Objednací číslo lehké zatížení = 2 velké zatížení = 3 střižný tvar větší než dřík pro lehké zatížení = 4 střižný tvar větší než dřík pro velké zatížení = 5 Průměr: d 2 Objednací číslo 6 (pouze u střižníků pro lehké zatížení) = 1 10 = 2 13 = 3 16 = 4 20 = 5 25 = 6 32 = 7 38 (pouze u střižníků pro lehké zatížení) = 8 40 (pouze u střižníků pro velké zatížení) = 9 Objednací Délka: I písmeno 50 = A 56 = B 63 = C 71 = D 80 = E 90 = F 100 = G 110 = H 125 = J 140 = K 150 = L 175 = M 200 = N nestandardní = X Objednací Úhel: písmeno 0 = A 90 = B 180 = C 270 = D nestandard = X F B Úhel = 90 (B) Tvar: šířka oválného otvoru W = 4,5 mm (0450) Tvar: délka oválného otvoru P = 6,5 mm (0650) Délka osazení: l 1 = 13 mm (1) Délka střižníku: l = 90 mm (F) Průměr hlavy: d 2 = 10 mm (2) Typ = lehký (2) oválný otvor (4) Střižník: bez odlepovače (22) E31

32 Rychlovýměnné střižníky, polotovar, pro lehké zatížení Rychlovýměnné střižníky, osazené, pro lehké zatížení HSS kalený: 62 ±2 HRC Dřík jemně broušený. Jiné délky na poptávku HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené. Jiné délky na poptávku l d 2 d V V V V V 10 8 V V V V V V V 13 8 V V V V V V V V V V 16 8 V V V V V V V V V V 20 8 V V V V V V V V V V 25 8 V V V V V V V V V V V 32 8 V V V V V V V V V V 38 8 V V V V V V V V V l d 2 d 5 P l ,6 5,9 13* V V V V V ,6 9,9 13* 19* V V V V V ,0 12, V V V V V ,0 15, V V V V V ,0 19, V V V V V ,0 24, V V V V V ,0 31, V V V V ,0 37, V V V * I 1 = 10 když je P < 2,20 viz složená stránka E31. viz složená stránka E31. E32

33 Rychlovýměnné střižníky, osazené, tvarové, pro lehké zatížení G = P2 +W 2 G = 2 x P G = P G = (P 1.0)2 +(W 1.0) 2 +1 * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. Jiné délky na poptávku. d 2 d 5 W min. G max. l ,6 5,9 13* V V V V V ,6 9,9 13* 19* V V V V V ,5 12, V V V V V ,0 15, V V V V V ,0 19, V V V V V ,0 24, V V V V V ,5 31, V V V V ,0 37, V V V * I 1 = 10 když je P nebo W < 2,20 l viz složená stránka E 31. E33

34 Rychlovýměnné střižníky, polotovar s odlepovačem, pro lehké zatížení (náhrada za 2672.) osazené, s odlepovačem, pro lehké zatížení (náhrada za 2682.) HSS kalený: 62 ±2 HRC Dřík jemně broušený. Jiné délky na poptávku HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené. Jiné délky na poptávku l d 2 d V V V V V 10 8 V V V V V 13 8 V V V V V 16 8 V V V V V 20 8 V V V V V 25 8 V V V V V 32 8 V V V V 38 8 V V V l d 2 d 5 P l ,6 5,9 13* V V V V V ,6 9,9 13* 19* V V V V V ,0 12, V V V V V ,0 15, V V V V V ,0 19, V V V V V ,0 24, V V V V V ,0 31, V V V V ,0 37, V V V * I 1 = 10 když je P < 2,20 viz složená stránka E 31. viz složená stránka E 31. E34

35 Rychlovýměnné střižníky, osazené, tvarové s odlepovačem, (náhrada za 2682.) pro lehké zatížení G = P2 +W 2 G = 2 3 P G = P * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. G = (P 1.0)2 +(W 1.0) 2 +1 HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. Jiné délky na poptávku. d 2 d 5 W min. G max. M l ,6 5,9 3 13* V V V V V ,6 9,9 5 13* 19* V V V V V ,5 12, V V V V V ,0 15, V V V V V ,0 19, V V V V V ,0 24, V V V V V ,5 31, V V V V ,0 37, V V V * I 1 = 10 když je P nebo W < 2,20 l viz složená stránka E 31. E35

36 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro lehké zatížení /2214. HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené. Jiné délky na poptávku l d 2 d 5 P l , V V V , V V V , V V V , V V V , V V V l d 2 d 5 P l ,1 32, V V V ,1 38, V V V ,1 40, V V V ,1 44, V V V ,1 50, V V V viz složená stránka E 31. viz složená stránka E 31. E36

37 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro lehké zatížení G = P2 +W 2 G = 2 3 P G = (P 1.0)2 +(W 1.0) 2 +1 G = P * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. Jiné délky na poptávku. d 2 d 5 W min. G max. l ,0 32, V V V ,5 38, V V V ,0 40, V V V ,0 44, V V V ,5 50, V V V l viz složená stránka E 31. E37

38 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro lehké zatížení s odlepovačem /2714. HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené. Jiné délky na poptávku l d 2 d 5 P l , V V V , V V V , V V V , V V V , V V V l d 2 d 5 P l ,1 32, V V V ,1 38, V V V ,1 38, V V V ,1 45, V V V ,1 50, V V V viz složená stránka E 31. viz složená stránka E 31. E38

39 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro lehké zatížení, s odlepovačem G = P2 +W 2 G = 2 3 P G = (P 1.0)2 +(W 1.0) G = P * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. Jiné délky na poptávku. d 2 d 5 W min. G max. l ,0 32, V V V ,5 38, V V V ,0 40, V V V ,0 44, V V V ,5 50, V V V l viz složená stránka E 31. E39

40 Rychlovýměnné hledáčky s kuželovým hrotem, pro lehké zatížení HSS kalený: 62 ±2 HRC Dřík a hledáček jemně broušené l d 2 d 5 P l 1 N ,9 9, V V V V V ,9 12, V V V V V V V ,9 15, V V V V V V V V ,9 19, V V V V V V V V ,9 24, V V V V V V V V ,9 31, V V V V V V V ,9 37, V V V V V V V Jiné délky na poptávku. viz složená stránka E 31. E40

41 Rychlovýměnné hledáčky, s parabolickým hrotem, pro lehké zatížení HSS kalený: 62 ±2 HRC Dřík a hledáček jemně broušené. "l" délka hledáčku je bez hrotu Upozornění: v délce 2 mm plně vede plech před střihem P N 10 mm 8 mm 10,1 mm 15 mm 12 mm > 15 mm 15 mm l d 2 d 5 P l ,9 5,9 13 V V V V V V V ,9 9,9 19 V V V V V V V ,9 12,9 19 V V V V V V V ,9 15,9 25 V V V V V ,9 19,9 25 V V V V V ,9 24,9 25 V V V V V ,9 31,9 25 V V V V ,9 37,9 30 V V V Jiné délky na poptávku. viz složená stránka E 31. E41

42 Rychlovýměnné střižníky, polotovar, pro velké zatížení Rychlovýměnné střižníky osazené, pro velké zatížení HSS kalený: 62 ±2 HRC Dřík jemně broušený HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené l d 2 d V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V l d 2 d 5 P l ,6 9,9 13* 19* V V V V V V V ,0 12, V V V V V V V ,0 15, V V V V V V V ,0 19, V V V V V V V ,0 24, V V V V V V ,0 31, V V V V V V ,0 39, V V V V V Jiné délky na poptávku. viz složená stránka E 31. * l 1 = 10 když je P < 2,20 Jiné délky na poptávku. viz složená stránka E 31. E42

43 Rychlovýměnné střižníky, osazené, tvarové, pro velké zatížení G = 2 3 P G = P2 +W 2 G = P G = (P 1.0)2 +(W 1.0) 2 +1 * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. d 2 d 5 W min. G max. l ,6 9,9 13* 19* V V V V V V V ,5 12, V V V V V V V ,0 15, V V V V V V V ,0 19, V V V V V V V ,0 24, V V V V V V ,5 31, V V V V V V ,0 39, V V V V V l * l 1 = 10 když je P nebo W < 2,20 Jiné délky na poptávku. viz složená stránka E 31. E43

44 Rychlovýměnné střižníky, polotovar s odlepovačem, pro velké zatížení (náhrada za 2673.) osazené, s odlepovačem, pro velké zatížení (náhrada za 2683.) HSS kalený: 62 ±2 HRC Dřík jemně broušený HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené l d 2 d V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V V l d 2 d 5 P l ,6 9,9 13* 19* V V V V V ,0 12, V V V V V V V ,0 15, V V V V V V V ,0 19, V V V V V V V ,0 24, V V V V V V ,0 31, V V V V V V ,0 39, V V V V V Jiné délky na poptávku. viz složená stránka E 31. * l 1 = 10 mm když je P < 2,20 Jiné délky na poptávku. viz složená stránka E 31. E44

45 Rychlovýměnné střižníky, osazené, tvarové s odlepovačem, (náhrada za 2683.) pro velké zatížení G = 2 3 P G = P2 +W 2 * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. G = P G = (P 1.0)2 +(W 1.0) 2 +1 HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. d 2 d 5 W min. G max. l ,6 9,9 13* 19* V V V V V ,5 12, V V V V V V V ,0 15, V V V V V V V ,0 19, V V V V V V V ,0 24, V V V V V V ,5 31, V V V V V V ,0 39, V V V V V l * l 1 = 10 když je P nebo W < 2,20 Jiné délky na poptávku. viz složená stránka E 31. E45

46 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro velké zatížení /2215. HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené l d 2 d 5 P l , V V V , V V V , V V V , V V V , V V V , V V V l d 2 d 5 P l ,1 32, V V V ,1 38, V V V ,1 40, V V V ,1 44, V V V ,1 50, V V V ,1 56, V V V Jiné délky na poptávku. viz složená stránka E 31. Jiné délky na poptávku. viz složená stránka E 31. E46

47 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro velké zatížení G = P2 +W 2 G = 2 3 P G = (P 1.0)2 +(W 1.0) 2 +1 G = P * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. d 2 d 5 W min. G max. l ,0 32, V V V ,5 38, V V V ,0 40, V V V ,0 44, V V V ,5 50, V V V ,0 56, V V V l Jiné délky na poptávku. viz složená stránka E 31. E47

48 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro velké zatížení s odlepovačem /2715. HSS kalený: 62 ±2 HRC Dřík a střižný průměr jemně broušené l d 2 d 5 P l , V V V , V V V , V V V , V V V , V V V , V V V l d 2 d 5 P l ,1 32, V V V ,1 38, V V V ,1 40, V V V ,1 44, V V V ,1 50, V V V ,1 56, V V V Jiné délky na poptávku. viz složená stránka E 31. Jiné délky na poptávku. viz složená stránka E 31. E48

49 Rychlovýměnné střižníky, střižná plocha větší než dřík, pro velké zatížení, s odlepovačem G = P2 +W 2 G = 2 3 P G = (P 1.0)2 +(W 1.0) 2 +1 G = P * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS kalený: 62 ±2 HRC Dřík a střižný tvar jemně broušené. d 2 d 5 W min. G max. l ,0 32, V V V ,5 38, V V V ,0 40, V V V ,0 44, V V V ,5 50, V V V ,0 56, V V V l Jiné délky na poptávku. viz složená stránka E 31. E49

50 Rychlovýměnné hledáčky s kuželovým hrotem, pro velké zatížení HSS kalený: 62 ±2 HRC Dřík a hledáček jemně broušené l d 2 d 5 P l 1 N ,9 9, V V V V V ,9 12, V V V V V V V ,9 15, V V V V V V V V ,9 19, V V V V V V V V ,9 24, V V V V V V V ,9 31, V V V V V V V ,9 39, V V V V V V V Jiné délky na poptávku. viz složená stránka E 31. E50

51 Rychlovýměnné hledáčky, s parabolickým hrotem, pro velké zatížení HSS kalený: 62 ±2 HRC Dřík a hledáček jemně broušené. "l" délka hledáčku je bez hrotu Upozornění: v délce 2 mm plně vede plech před střihem P N 10 mm 8 mm 10,1 mm 15 mm 12 mm > 15 mm 15 mm l d 2 d 5 P l ,9 9,9 19 V V V V V ,9 12,9 19 V V V V V V V ,9 15,9 25 V V V V V V V ,9 19,9 25 V V V V V V V ,9 24,9 25 V V V V V V V ,9 31,9 25 V V V V V V ,9 39,9 30 V V V V V Jiné délky na poptávku. viz složená stránka E 29 E51

52 E52

53 Přesné střižníky ISO E53

54 E54

55 Příklady objednávky Přesné střižníky ISO 8020 Upozornění: normované rozměry viz tabulka nestandardní výroba na poptávku celková délka G A průměr dříku Střižník: 22 bez odlepovače 27 s odlepovačem délka osazení Délka osazení střižníku: l 1 Objednací číslo 8 = 1 10 = 2 13 = 3 19 = 4 25 = 5 30 = 6 nestandard = X Tvar: délka oválného otvoru: P = 6,5 mm Tvar: šířka oválného otvoru: W = 4,5 mm Objednací číslo polotovar = 0 kulatý = 1 čtyřhranný = 2 obdélníkový = 3 oválný otvor = 4 obdélník s rádiusem = 5 hledáček kuželový hrot = 6 hledáček parabolický hrot = 7 nestandardní tvary = 9 Typ: Objednací číslo ISO = 1 Průměr: d 1 Objednací číslo 3 = 1 4 = 2 5 = 3 6 = 4 8 = 5 10 = 6 13 = 7 16 = 8 20 = 9 25 = = 11 Objednací Délka: I písmeno 50 = A 56 = B 63 = C 71 = D 80 = E 90 = F 100 = G 110 = H 120 = J 125 = K 140 = L 150 = M 200 = N nestandard = X Objednací Úhel: písmeno 0 = A 90 = B 180 = C 270 = D nestandard = X G A Úhel zajištění = 0 (A) Tvar: šířka oválného otvoru W = 4,5 mm (0450) Tvar: délka oválného otvoru P = 6,5 mm (0650) Délka osazení: l 1 = 19 mm (4) Délka střižníku: l = 100 mm (G) Průměr dříku: d 1 = 13 mm (7) Typ = ISO (1) oválný otvor (4) Střižník: bez odlepovače (22) E55

56 Přesné střižníky ISO Přesné střižníky osazené, tvarové ISO HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC ASP 23 ASP 2023 Tvrdost: dřík 64±2 HRC hlava 52±5 HRC D.ASP Průměr d 1 =10 Délka =71 (viz složené stránky) Hlava střižníku pěchovaná zatepla, dosedací plocha a dřík jemně broušené HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC ASP 23 ASP 2023 na poptávku Hlava střižníku pěchovaná zatepla, dosedací plocha, dřík a střižný průměr jemně broušené l d 1 d 2 r T , , , l d 1 d 2 P l 1 r T ,8 2, , ,0 3, ,5 4, , ,6 5, ,5 7, ,0 9, ,0 12, , ,0 15, ,0 19, ,5 24, ,0 31, viz složená stránka E 55. viz složená stránka E 55 E56

57 Přesné střižníky, osazené, tvarové dle ISO G = P2 +W 2 G = 2 3 P G = P G = (P 1.0)2 +(W 1.0) 2 +1 * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC Hlava střižníku pěchovaná zatepla, dosedací plocha, dřík a tvar střižníku jemně broušené. Plocha zajištění proti otočení bude standardně paralelní vůči rozměru P = 0. ( P = větší rozměr u tvarů) ASP 23 ASP 2023 na poptávku l d 1 d 2 W min. G max. l 1 r T ,5 2, , ,8 3, , ,0 4, , ,6 5, , ,0 7, , ,5 9, , ,5 12, , ,0 15, , ,0 19, , ,0 24, , ,0 31, ,4 5 viz složená stránka E55. E57

58 Přesné střižníky s odlepovačem dle ISO 8020 (náhrada za 2671.) Přesné střižníky osazené, s odlepovačem ISO 8020 (náhrada za 2681.) HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC Hlava střižníku pěchovaná zatepla, dosedací plocha a dřík jemně broušené HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC Hlava střižníku pěchovaná zatepla, dosedací plocha, dřík a střižný průměr jemně broušené l d 1 d 2 r T , , l d 1 d 2 P l 1 r T ,6 4, , ,5 5, ,5 7, ,0 9, ,0 12, , ,0 15, ,0 19, ,5 24, ,0 31, viz složená stránka E55. viz složená stránka E55. E58

59 Přesné střižníky, osazené (náhrada za 2681.) tvarové, s odlepovačem dle ISO G = P2 +W 2 G = 2 3 P G = P G = (P 1.0)2 +(W 1.0) 2 +1 * Jiný rádius: viz standardizované nestandardní tvary, stránky E 84 E 85. HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC Hlava střižníku pěchovaná zatepla, dosedací plocha, dřík a tvar střižníku jemně broušené. Plocha zajištění proti otočení bude standardně paralelní vůči rozměru P = 0. ( P = větší rozměr u tvarů) l d 1 d 2 W min G max. l 1 r T ,6 4, , ,5 5, ,5 7, ,0 9, ,0 12, , ,0 15, ,0 19, ,5 24, ,0 31, viz složená stránka E55. E59

60 Hledáčky s kuželovým hrotem, ISO HSS Tvrdost: dřík 64±2 HRC hlava 52±5 HRC Hlava střižníku pěchovaná zatepla, dosedací plocha, dřík a hledáček jemně broušené l d 1 d 2 T P l 1 N ,0 4, V V ,6 5, V V V ,5 7, V V V V ,0 9, V V V V V V ,0 12, V V V V V V V ,0 15, V V V V V V V ,0 19, V V V V V V V ,5 24, V V V V V V V ,0 31, V V V V V V viz složená stránka E55. E60
