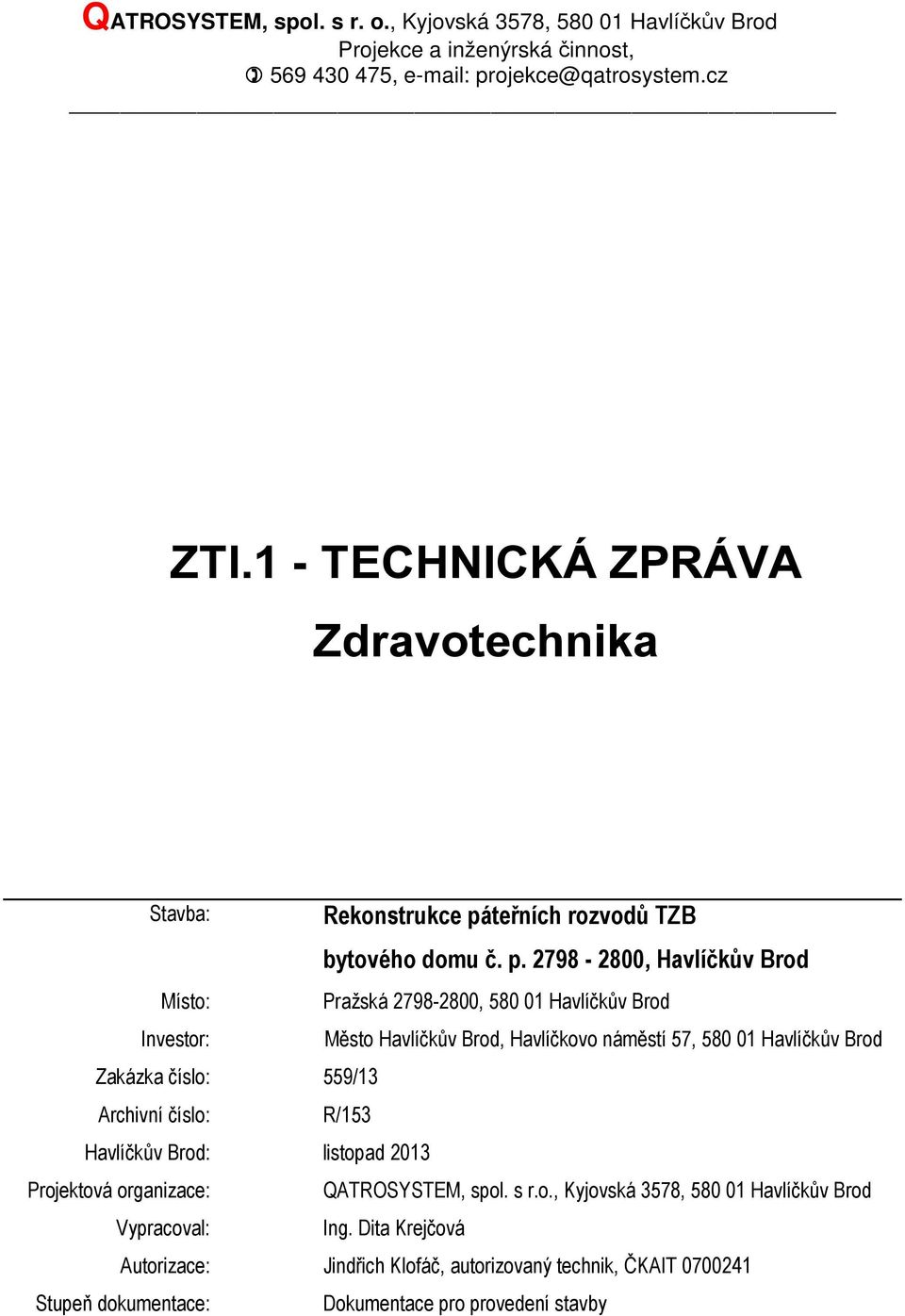

1 , Kyjovská 3578, Havlíčkův Brod Projekce a inženýrská činnost, , projekce@qatrosystem.cz ZTI.1 - TECHNICKÁ ZPRÁVA Zdravotechnika Stavba: Místo: Investor: Rekonstrukce páteřních rozvodů TZB bytového domu č. p , Havlíčkův Brod Pražská , Havlíčkův Brod Město Havlíčkův Brod, Havlíčkovo náměstí 57, Havlíčkův Brod Zakázka číslo: 559/13 Archivní číslo: R/153 Havlíčkův Brod: listopad 2013 Projektová organizace: QATROSYSTEM, spol. s r.o., Kyjovská 3578, Havlíčkův Brod Vypracoval: Ing. Dita Krejčová Autorizace: Jindřich Klofáč, autorizovaný technik, ČKAIT Stupeň dokumentace: Dokumentace pro provedení stavby

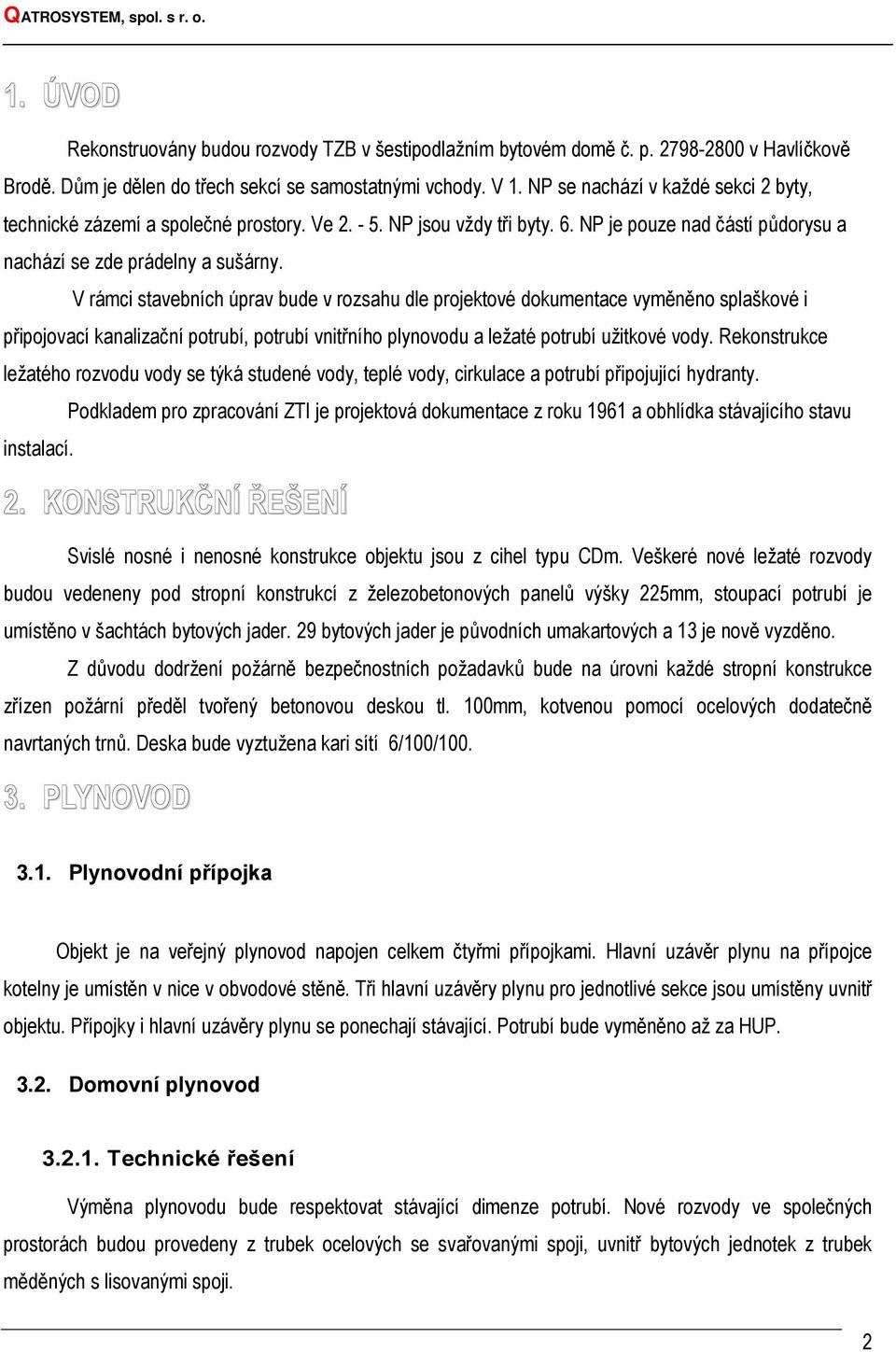

2 1. ÚVOD Rekonstruovány budou rozvody TZB v šestipodlažním bytovém domě č. p v Havlíčkově Brodě. Dům je dělen do třech sekcí se samostatnými vchody. V 1. NP se nachází v každé sekci 2 byty, technické zázemí a společné prostory. Ve NP jsou vždy tři byty. 6. NP je pouze nad částí půdorysu a nachází se zde prádelny a sušárny. V rámci stavebních úprav bude v rozsahu dle projektové dokumentace vyměněno splaškové i připojovací kanalizační potrubí, potrubí vnitřního plynovodu a ležaté potrubí užitkové vody. Rekonstrukce ležatého rozvodu vody se týká studené vody, teplé vody, cirkulace a potrubí připojující hydranty. Podkladem pro zpracování ZTI je projektová dokumentace z roku 1961 a obhlídka stávajícího stavu instalací. 2. KONSTRUKČNÍ ŘEŠENÍ Svislé nosné i nenosné konstrukce objektu jsou z cihel typu CDm. Veškeré nové ležaté rozvody budou vedeneny pod stropní konstrukcí z železobetonových panelů výšky 225mm, stoupací potrubí je umístěno v šachtách bytových jader. 29 bytových jader je původních umakartových a 13 je nově vyzděno. Z důvodu dodržení požárně bezpečnostních požadavků bude na úrovni každé stropní konstrukce zřízen požární předěl tvořený betonovou deskou tl. 100mm, kotvenou pomocí ocelových dodatečně navrtaných trnů. Deska bude vyztužena kari sítí 6/100/ PLYNOVOD 3.1. Plynovodní přípojka Objekt je na veřejný plynovod napojen celkem čtyřmi přípojkami. Hlavní uzávěr plynu na přípojce kotelny je umístěn v nice v obvodové stěně. Tři hlavní uzávěry plynu pro jednotlivé sekce jsou umístěny uvnitř objektu. Přípojky i hlavní uzávěry plynu se ponechají stávající. Potrubí bude vyměněno až za HUP Domovní plynovod Technické řešení Výměna plynovodu bude respektovat stávající dimenze potrubí. Nové rozvody ve společných prostorách budou provedeny z trubek ocelových se svařovanými spoji, uvnitř bytových jednotek z trubek měděných s lisovanými spoji. 2

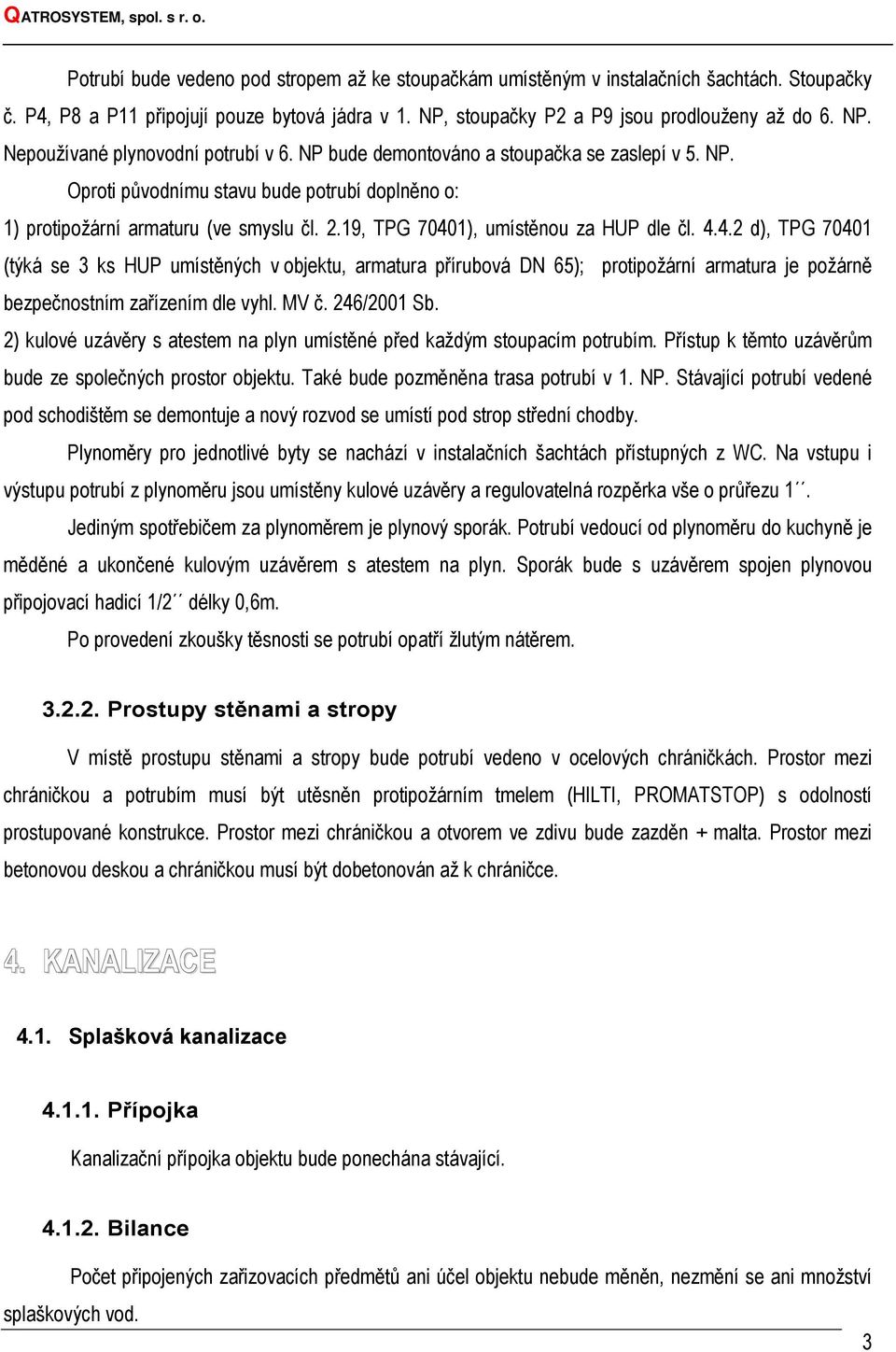

3 Potrubí bude vedeno pod stropem až ke stoupačkám umístěným v instalačních šachtách. Stoupačky č. P4, P8 a P11 připojují pouze bytová jádra v 1. NP, stoupačky P2 a P9 jsou prodlouženy až do 6. NP. Nepoužívané plynovodní potrubí v 6. NP bude demontováno a stoupačka se zaslepí v 5. NP. Oproti původnímu stavu bude potrubí doplněno o: 1) protipožární armaturu (ve smyslu čl. 2.19, TPG 70401), umístěnou za HUP dle čl d), TPG (týká se 3 ks HUP umístěných v objektu, armatura přírubová DN 65); protipožární armatura je požárně bezpečnostním zařízením dle vyhl. MV č. 246/2001 Sb. 2) kulové uzávěry s atestem na plyn umístěné před každým stoupacím potrubím. Přístup k těmto uzávěrům bude ze společných prostor objektu. Také bude pozměněna trasa potrubí v 1. NP. Stávající potrubí vedené pod schodištěm se demontuje a nový rozvod se umístí pod strop střední chodby. Plynoměry pro jednotlivé byty se nachází v instalačních šachtách přístupných z WC. Na vstupu i výstupu potrubí z plynoměru jsou umístěny kulové uzávěry a regulovatelná rozpěrka vše o průřezu 1. Jediným spotřebičem za plynoměrem je plynový sporák. Potrubí vedoucí od plynoměru do kuchyně je měděné a ukončené kulovým uzávěrem s atestem na plyn. Sporák bude s uzávěrem spojen plynovou připojovací hadicí 1/2 délky 0,6m. Po provedení zkoušky těsnosti se potrubí opatří žlutým nátěrem Prostupy stěnami a stropy V místě prostupu stěnami a stropy bude potrubí vedeno v ocelových chráničkách. Prostor mezi chráničkou a potrubím musí být utěsněn protipožárním tmelem (HILTI, PROMATSTOP) s odolností prostupované konstrukce. Prostor mezi chráničkou a otvorem ve zdivu bude zazděn + malta. Prostor mezi betonovou deskou a chráničkou musí být dobetonován až k chráničce. 4. KANALIZACE 4.1. Splašková kanalizace Přípojka Kanalizační přípojka objektu bude ponechána stávající Bilance Počet připojených zařizovacích předmětů ani účel objektu nebude měněn, nezmění se ani množství splaškových vod. 3

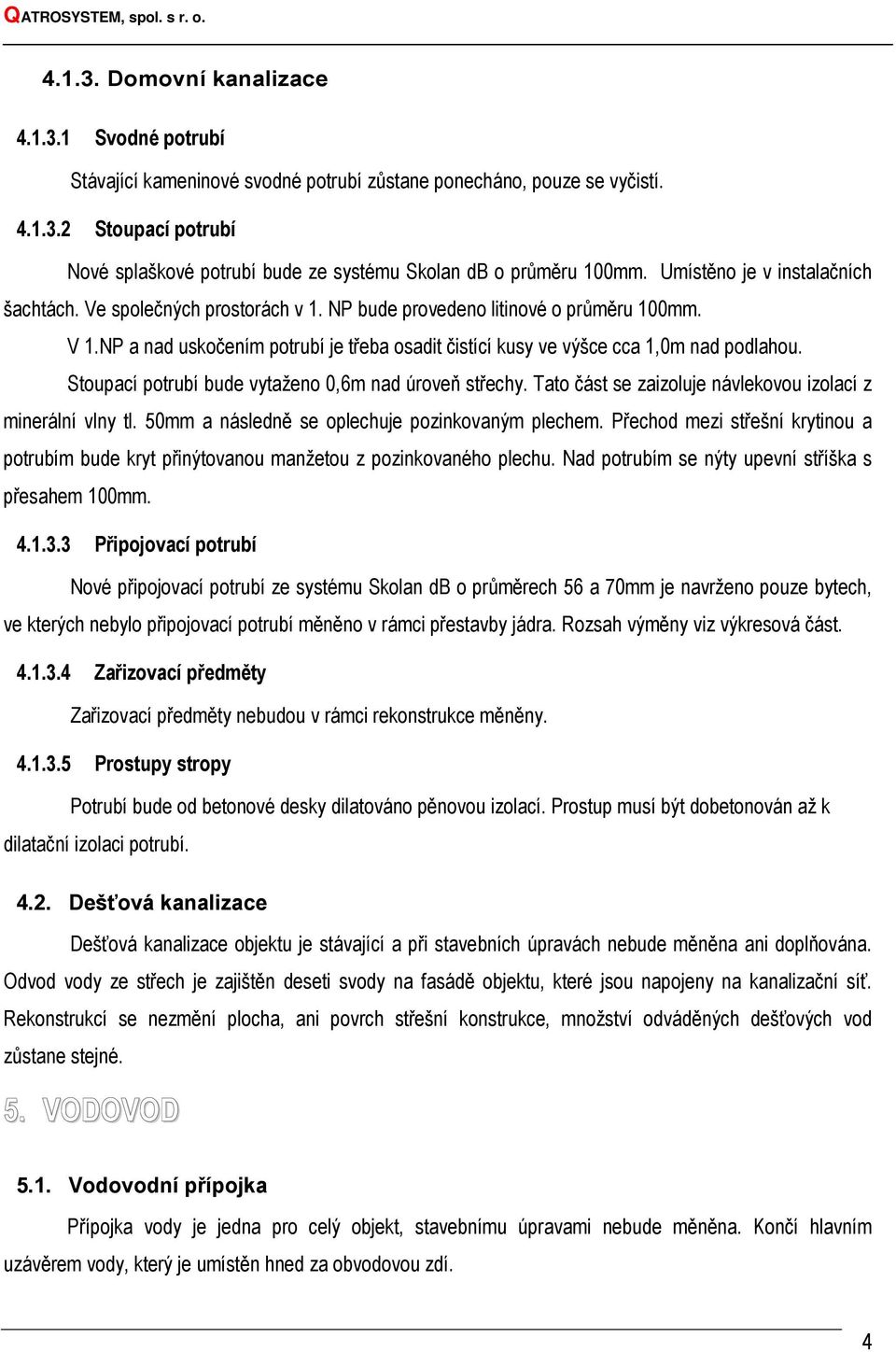

4 Domovní kanalizace Svodné potrubí Stávající kameninové svodné potrubí zůstane ponecháno, pouze se vyčistí Stoupací potrubí Nové splaškové potrubí bude ze systému Skolan db o průměru 100mm. Umístěno je v instalačních šachtách. Ve společných prostorách v 1. NP bude provedeno litinové o průměru 100mm. V 1.NP a nad uskočením potrubí je třeba osadit čistící kusy ve výšce cca 1,0m nad podlahou. Stoupací potrubí bude vytaženo 0,6m nad úroveň střechy. Tato část se zaizoluje návlekovou izolací z minerální vlny tl. 50mm a následně se oplechuje pozinkovaným plechem. Přechod mezi střešní krytinou a potrubím bude kryt přinýtovanou manžetou z pozinkovaného plechu. Nad potrubím se nýty upevní stříška s přesahem 100mm Připojovací potrubí Nové připojovací potrubí ze systému Skolan db o průměrech 56 a 70mm je navrženo pouze bytech, ve kterých nebylo připojovací potrubí měněno v rámci přestavby jádra. Rozsah výměny viz výkresová část Zařizovací předměty Zařizovací předměty nebudou v rámci rekonstrukce měněny Prostupy stropy Potrubí bude od betonové desky dilatováno pěnovou izolací. Prostup musí být dobetonován až k dilatační izolaci potrubí Dešťová kanalizace Dešťová kanalizace objektu je stávající a při stavebních úpravách nebude měněna ani doplňována. Odvod vody ze střech je zajištěn deseti svody na fasádě objektu, které jsou napojeny na kanalizační síť. Rekonstrukcí se nezmění plocha, ani povrch střešní konstrukce, množství odváděných dešťových vod zůstane stejné. 5. VODOVOD 5.1. Vodovodní přípojka Přípojka vody je jedna pro celý objekt, stavebnímu úpravami nebude měněna. Končí hlavním uzávěrem vody, který je umístěn hned za obvodovou zdí. 4

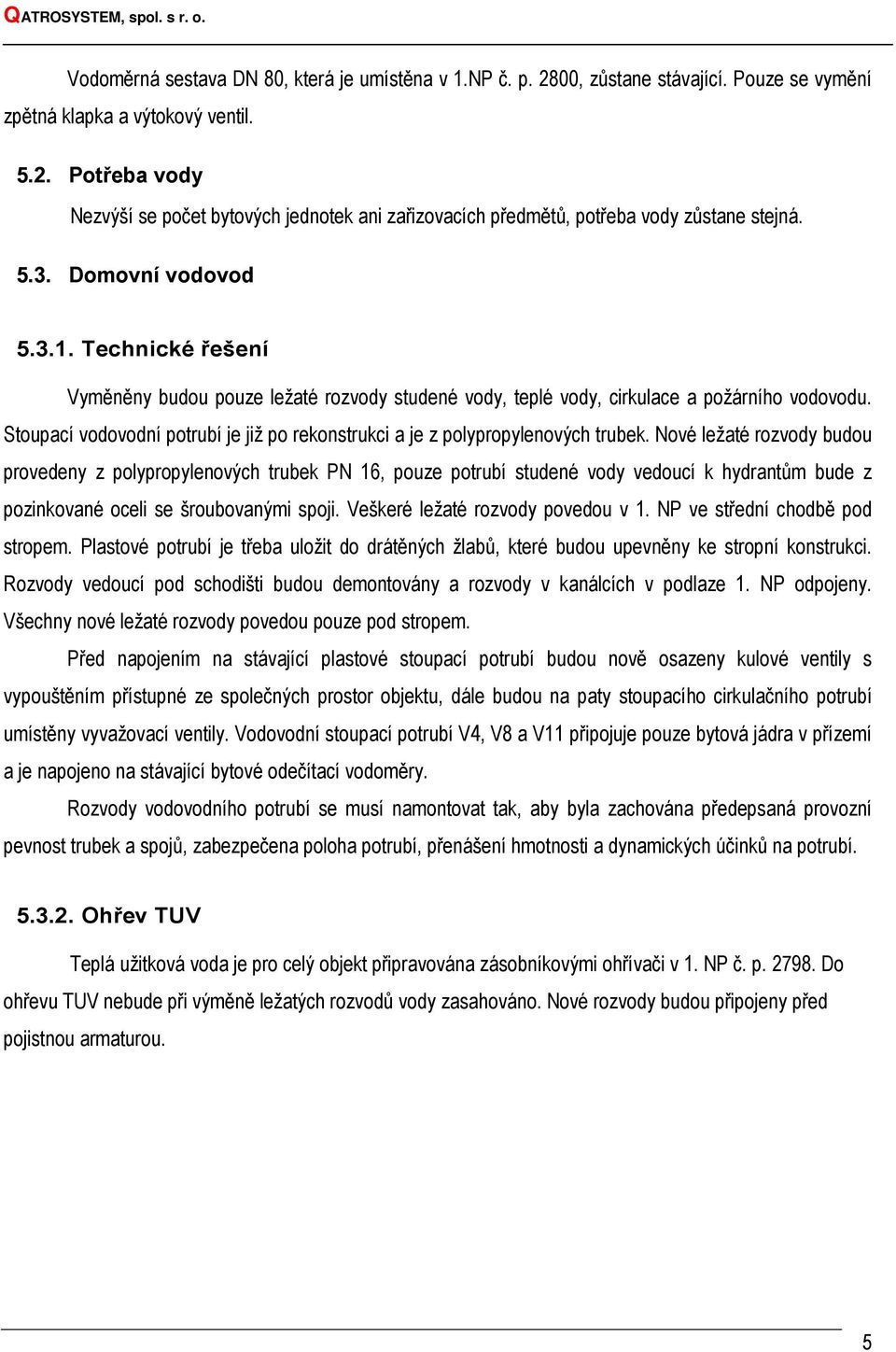

5 Vodoměrná sestava DN 80, která je umístěna v 1.NP č. p. 2800, zůstane stávající. Pouze se vymění zpětná klapka a výtokový ventil Potřeba vody Nezvýší se počet bytových jednotek ani zařizovacích předmětů, potřeba vody zůstane stejná Domovní vodovod Technické řešení Vyměněny budou pouze ležaté rozvody studené vody, teplé vody, cirkulace a požárního vodovodu. Stoupací vodovodní potrubí je již po rekonstrukci a je z polypropylenových trubek. Nové ležaté rozvody budou provedeny z polypropylenových trubek PN 16, pouze potrubí studené vody vedoucí k hydrantům bude z pozinkované oceli se šroubovanými spoji. Veškeré ležaté rozvody povedou v 1. NP ve střední chodbě pod stropem. Plastové potrubí je třeba uložit do drátěných žlabů, které budou upevněny ke stropní konstrukci. Rozvody vedoucí pod schodišti budou demontovány a rozvody v kanálcích v podlaze 1. NP odpojeny. Všechny nové ležaté rozvody povedou pouze pod stropem. Před napojením na stávající plastové stoupací potrubí budou nově osazeny kulové ventily s vypouštěním přístupné ze společných prostor objektu, dále budou na paty stoupacího cirkulačního potrubí umístěny vyvažovací ventily. Vodovodní stoupací potrubí V4, V8 a V11 připojuje pouze bytová jádra v přízemí a je napojeno na stávající bytové odečítací vodoměry. Rozvody vodovodního potrubí se musí namontovat tak, aby byla zachována předepsaná provozní pevnost trubek a spojů, zabezpečena poloha potrubí, přenášení hmotnosti a dynamických účinků na potrubí Ohřev TUV Teplá užitková voda je pro celý objekt připravována zásobníkovými ohřívači v 1. NP č. p Do ohřevu TUV nebude při výměně ležatých rozvodů vody zasahováno. Nové rozvody budou připojeny před pojistnou armaturou. 5

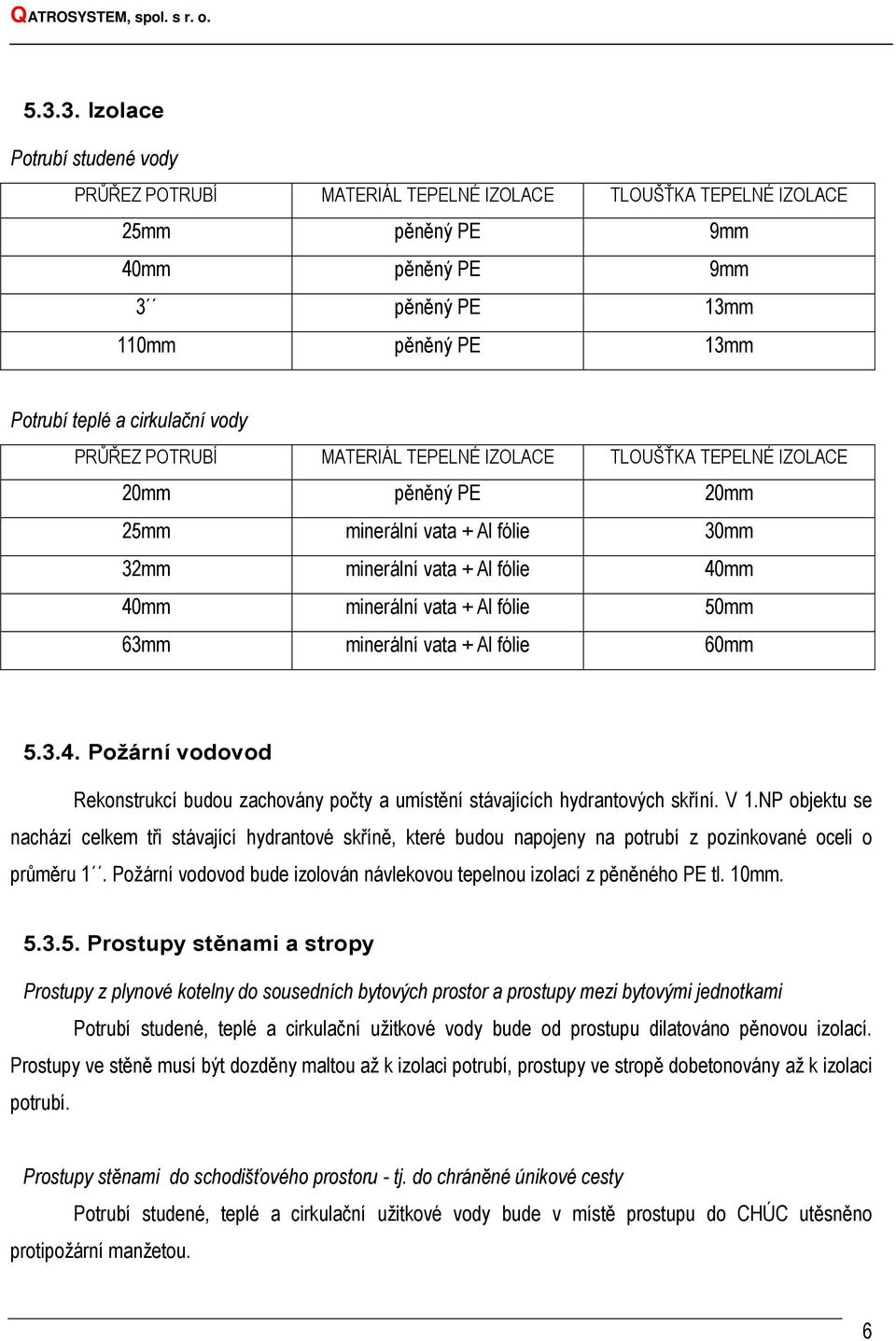

6 Izolace Potrubí studené vody PRŮŘEZ POTRUBÍ MATERIÁL TEPELNÉ IZOLACE TLOUŠŤKA TEPELNÉ IZOLACE 25mm pěněný PE 9mm 40mm pěněný PE 9mm 3 pěněný PE 13mm 110mm pěněný PE 13mm Potrubí teplé a cirkulační vody PRŮŘEZ POTRUBÍ MATERIÁL TEPELNÉ IZOLACE TLOUŠŤKA TEPELNÉ IZOLACE 20mm pěněný PE 20mm 25mm minerální vata + Al fólie 30mm 32mm minerální vata + Al fólie 40mm 40mm minerální vata + Al fólie 50mm 63mm minerální vata + Al fólie 60mm Požární vodovod Rekonstrukcí budou zachovány počty a umístění stávajících hydrantových skříní. V 1.NP objektu se nachází celkem tři stávající hydrantové skříně, které budou napojeny na potrubí z pozinkované oceli o průměru 1. Požární vodovod bude izolován návlekovou tepelnou izolací z pěněného PE tl. 10mm Prostupy stěnami a stropy Prostupy z plynové kotelny do sousedních bytových prostor a prostupy mezi bytovými jednotkami Potrubí studené, teplé a cirkulační užitkové vody bude od prostupu dilatováno pěnovou izolací. Prostupy ve stěně musí být dozděny maltou až k izolaci potrubí, prostupy ve stropě dobetonovány až k izolaci potrubí. Prostupy stěnami do schodišťového prostoru - tj. do chráněné únikové cesty Potrubí studené, teplé a cirkulační užitkové vody bude v místě prostupu do CHÚC utěsněno protipožární manžetou. 6

7 Zkoušky Zkouška vnitřního vodovovdu se provádí dle platné normy ČSN Před uvedením vodovodu do provozu je nutné jej propláchnout a dezinfikovat. Celý rozvod vodovodu nutno provést dle platné normy ČSN a souvisejících norem, včetně technologických předpisů Ochranné pospojení Je nutné zkontrolovat, zda je na již vyměněných potrubích provedeno ochranné pospojení a případně jej doplnit. Jedná se o elektrický rozvod, který je proveden vodičem CY 10mm a vyšším. Toto pospojení v podstatě nahrazuje původní ochranný rozvod (uzemnění), který byl proveden ocelovým potrubím. Rozvod ochranného pospojení musí být napojen na ochranné svorkovnici v domovním rozvaděči a musí probíhat podél stoupacího rozvodu vodovodu. K páteřnímu rozvodu ochranného pospojení se připojují kovové konstrukce bytových jader, ocelové části potrubí vedoucích do bytu, plynové rozvody, zemnící vodiče van atd. Zpracovala: V Havlíčkově Brodě, listopad 2013 Ing. Dita Krejčová 7
