1 The pioneers of metal laser melting technology

2 Concept Laser Lichtenfels, Bavorsko Založeno v roce 2000 Přední výrobce strojů pro laserové spékání kovů Vývoj technologie LaserCUSING Vývoj a prodej strojů Mlab cusing, M1 cusing, M2 cusing a X line 1000R Strana 2 Hofmann Innovation Group

3 Concept Laser průmyslová odvětví Náhrady Protetika Formy Šperky Letectví Automobily Strana 3 Hofmann Innovation Group

4 Materiály pro LaserCUSING Oceli CL 20 ES Korozivzdorná ocel X2CrNiMo L CL 50 WS Nástrojová ocel pro práci za tepla X3NiCoMoTi Fe CL 91 RW Korozivzdorná nástrojová ocel pro práci za tepla Corrax CL 92 PH Precipitačně vytvrditelná korozivzdorná martenzitická ocel X5CrNiCuNb PH Strana 4 Hofmann Innovation Group

5 Materiály pro LaserCUSING Lehké slitiny CL 30 AL Hliníková slitina AlSi12 CL 31 AL Hliníková slitina AlSi10Mg CL 41 TI Titanová slitina třídy 5 TiAl6V4 ELI CL 42 TI Komerčně čistý titan F67 třída 2 13 Al 22 Ti Rematitan CL Titanová slitina tř.5 s certifikací CE 0483 Dle ISO 9693 / ISO 22674, Typ 4 Strana 5 Hofmann Innovation Group

6 Materiály pro LaserCUSING Speciální slitiny CL 100 NB Niklová superslitina Inconel 718 CL 101 NB Niklová superslitina Inconel Ni V přípravě také Hastelloy X CL 110 CoCr Kobalt-Chromová slitina F75 remanium star CL Kobalt-Chromová slitina s certifikací CE 0483 Dle ISO 9693/DIN EN ISO 22674, typ 5 27 Co Strana 6 Hofmann Innovation Group

7 Materiály pro LaserCUSING Drahé kovy Zlato 18 karátové zlato Žluté, bílé, růžové Stříbro Slitina stříbra Ryzost 930 CL 80 CU Bronz CuSn10 79 Au 47 Ag Strana 7 Hofmann Innovation Group

8 Concept Laser Automobilový průmysl Závodní výfukové potrubí Výrobní systém: Laser: Materiál: M2 cusing Vláknový laser 200 W CL 31AL Výhody součásti vyrobené laserovým spékáním : Zkrácení času výroby a snížení nákladů vynecháním konvenčních výrobních procesů. Quelle: Daimler AG Zdroj: Daimler AG Součást je vyrobena z materiálu s odpovídajícími vlastnostmi. Po obrobení možno díl přímo namontovat do testovacího vozu. Strana 9 Hofmann Innovation Group

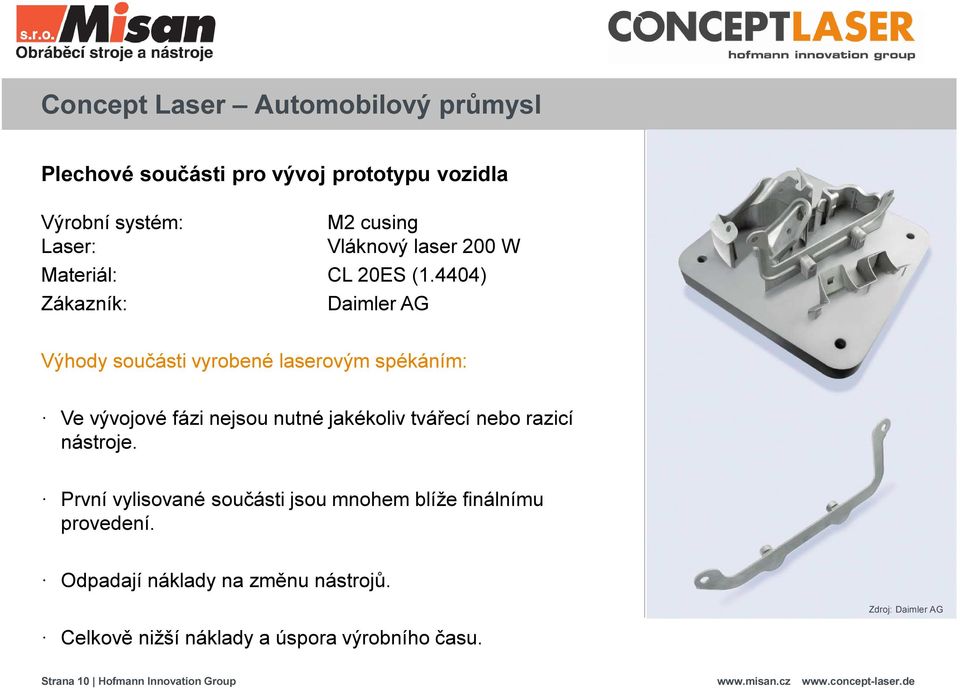

9 Concept Laser Automobilový průmysl Plechové součásti pro vývoj prototypu vozidla Výrobní systém: M2 cusing Laser: Vláknový laser 200 W Materiál: CL 20ES (1.4404) Zákazník: Daimler AG Výhody součásti vyrobené laserovým spékáním: Ve vývojové fázi nejsou nutné jakékoliv tvářecí nebo razicí nástroje. První vylisované součásti jsou mnohem blíže finálnímu provedení. Odpadají náklady na změnu nástrojů. Celkově nižší náklady a úspora výrobního času. Zdroj: Daimler AG Strana 10 Hofmann Innovation Group

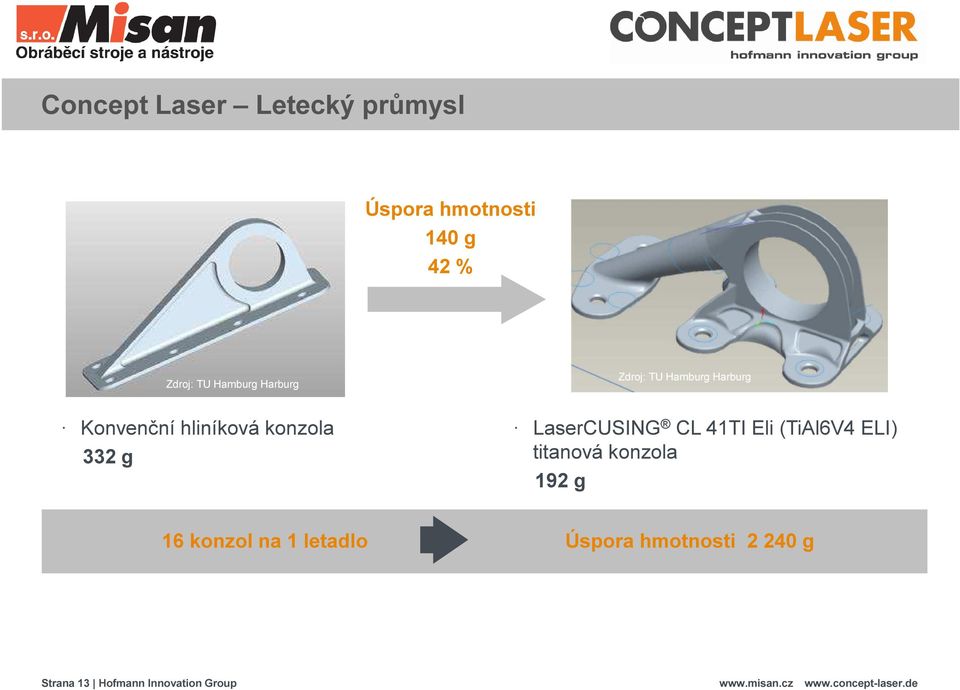

10 Concept Laser Letecký průmysl Úspora hmotnosti 140 g 42 % Zdroj: TU Hamburg Harburg Zdroj: TU Hamburg Harburg Konvenční hliníková konzola 332 g LaserCUSING CL 41TI Eli (TiAl6V4 ELI) titanová konzola 192 g 16 konzol na 1 letadlo Úspora hmotnosti g Strana 13 Hofmann Innovation Group

11 Concept Laser Letecký průmysl Úspora hmotnosti 376 g 33 % Zdroj: TU Hamburg Harburg Zdroj: TU Hamburg Harburg Konvenční hliníková konzola g LaserCUSING CL 41TI Eli (TiAl6V4 ELI) titanová konzola 765 g 15 konzol na 1 letadlo Úspora hmotnosti g Strana 14 Hofmann Innovation Group

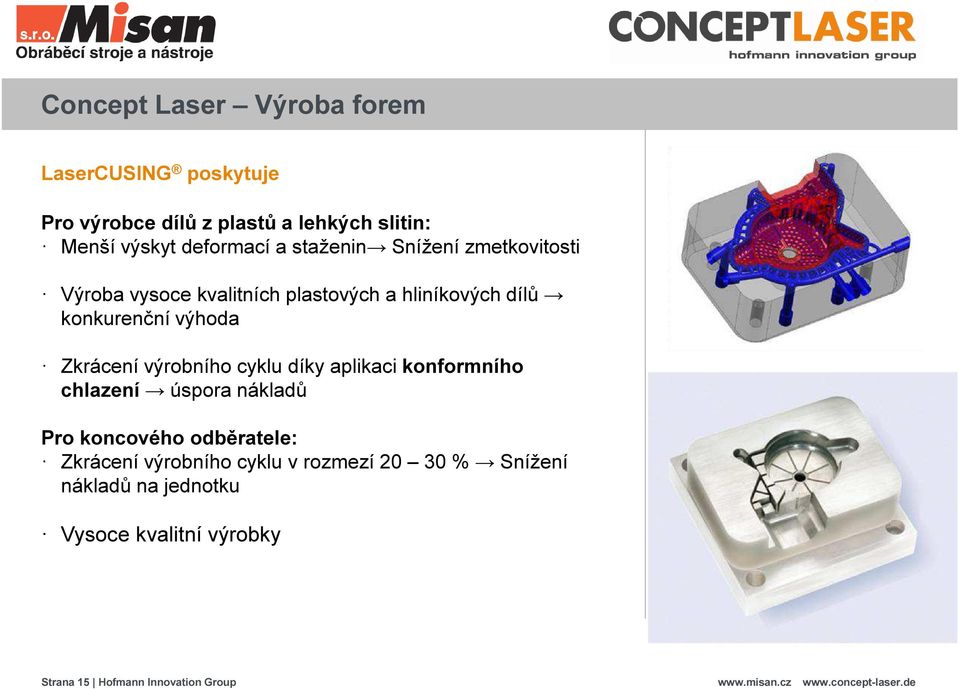

12 Concept Laser Výroba forem LaserCUSING poskytuje Pro výrobce dílů z plastů a lehkých slitin: Menší výskyt deformací a staženin Snížení zmetkovitosti Výroba vysoce kvalitních plastových a hliníkových dílů konkurenční výhoda Zkrácení výrobního cyklu díky aplikaci konformního chlazení úspora nákladů Pro koncového odběratele: Zkrácení výrobního cyklu v rozmezí % Snížení nákladů na jednotku Vysoce kvalitní výrobky Strana 15 Hofmann Innovation Group

13 Concept Laser Výroba forem Hybridní konstrukce Složitější geometrie s chladicími kanály se staví na základně vyrobené běžným způsobem. Toto hybridní provedení konstrukce se v mnoha případech osvědčilo jako nejrychlejší a nejekonomičtější řešení. Zdroj: Siegfried Hofmann Werkzeugbau GmbH Mnohem menší vnitřní pnutí delší životnost vložky Hybridní konstrukce byla vyvinuta a patentována společností Concept Laser. Strana 16 Hofmann Innovation Group

14 Concept Laser Výroba kostních náhrad a zubních protetik Zdroj: LAC Laser Add Center GmbH Výroba netypických vzorků s maximální přesností a efektivitou. Individuální biokompatibilní implantáty nebo náhrady s otevřenou porézní strukturou povrchu. 50% úspora času v porovnání s odléváním. CE-certifikované materiály pro dentální náhrady Strana 18 Hofmann Innovation Group

15 Concept Laser Výroba šperků Výroba bez dozoru přes noc nebo víkend Výroba šperků téměř neomezenou geometrií a členitostí Tvorba zřetězených sestav Snížení výrobních kroků > z CAD ke kovovým dílům v jednom kroku Vysoká hustota a menší poréznost než při odlévání Zdroj: Grown at Legor Group S.p.A., Design by Beatriz Biagi Vysoká přesnost a detail Strana 19 Hofmann Innovation Group

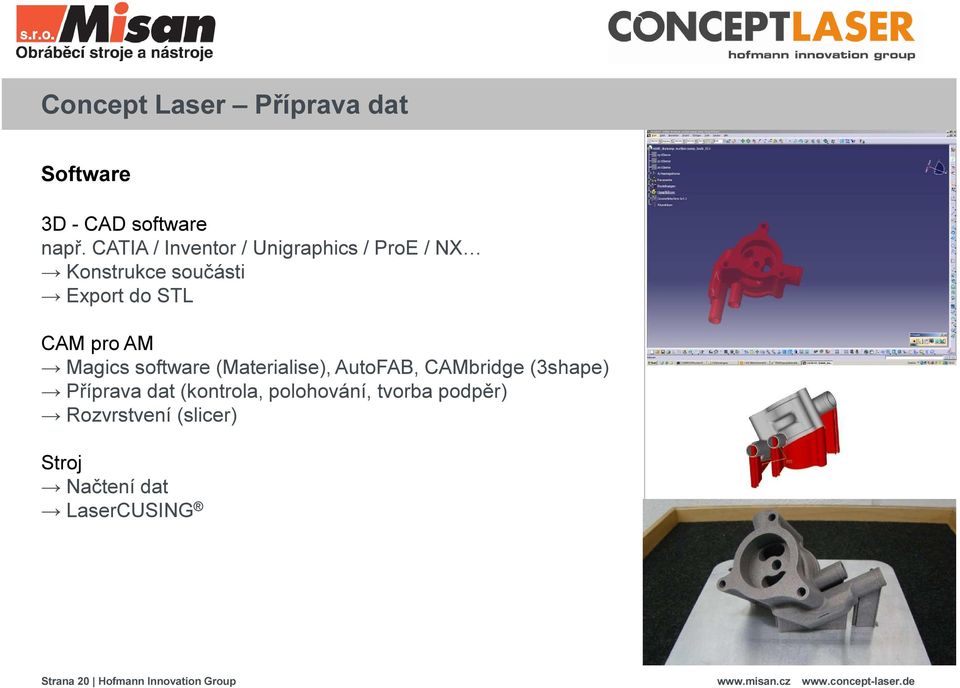

16 Concept Laser Příprava dat Software 3D - CAD software např. CATIA / Inventor / Unigraphics / ProE / NX Konstrukce součásti Export do STL CAM pro AM Magics software (Materialise), AutoFAB, CAMbridge (3shape) Příprava dat (kontrola, polohování, tvorba podpěr) Rozvrstvení (slicer) Stroj Načtení dat LaserCUSING Strana 20 Hofmann Innovation Group

17 Stroje Střední velikost M1 cusing Cílová skupina: díly ze stabilních materiálů Stavební prostor: 250 x 250 x 250 mm Vláknový laser: 200 watt / 400 watt M2 cusing Cílová skupina: díly i z reaktivních materiálů Stavební prostor: 250 x 250 x 280 mm Vláknový laser: 200 watt / 400 watt 1 nebo 2 lasery Strana 21 Hofmann Innovation Group

18 Stroje Menší velikost Mlab cusing Cílová skupina: drobné díly ze stabilních materiálů Stavební prostor: 90 x x x 50 x 80 mm Vláknový laser: 100 watt Mlab cusing R Cílová skupina: díly i z reaktivních materiálů Stavební prostor: 90 x x x 50 x 80 mm Vláknový laser: 100 watt Strana 22 Hofmann Innovation Group

19 Stroje Největší na světě X line 1000R a 2000R Cílová skupina: rozměrné díly z Al, Ti a Ni slitin Stavební prostor: 630 x 400 x 500 mm Vláknový laser: 1000 watt 1 nebo 2 lasery Strana 23 Hofmann Innovation Group

20 Concept Laser Postprocessing Následné zpracování Tepelné zpracování Odstranění podpěr Otryskání / kuličkování Obrábění frézování a jemné dokončovací operace (hrubování není potřeba) Elektrolytické leštění Vibrační omílání Strana 24 Hofmann Innovation Group

21 Děkuji za pozornost V případě dalších dotazů nás neváhejte kontaktovat. Navštivte nás také na MSV v Brně Hala P Obráběcí stroje Misan s.r.o. Ke Vrutici 1795 CZ Lysá nad Labem T F lysa@misan.cz je výhradním zastoupením: Concept Laser GmbH An der Zeil 8 D Lichtenfels T +49 (0) 9571 / F +49 (0) 9571 / Strana 25 Hofmann Innovation Group

22 Concept Laser Reference Automotive BMW Daimler Robert Bosch Dental Degudent Dentsply Argen CAD Dent Wieland LAC Chengdu Dent JinDa M-Tec Dental Solo-Tech Dental Fraescenter Strana 26 Hofmann Innovation Group Jewellery Schullin Wien Eichenberger Casting Cendres+Métaux Legor Pandora Aerospace Deutsches Luft- und Raumfahrtzentrum (DLR) National Institute of Aviation Technologies Pratt & Whitney Rocketdyne Toolcraft Various Grundfos Ferbe Shell Consumer Electronics Samsung Canon Sansyu Moulds Männer Büchler Werkzeugbau Nimoulda FKT Formen- und Kunststofftechnik Erofio - Engenharia e Fabricacao de Moldes S.A. W. Faßnacht Formenbau Hummel Formen
