1 Katalog výrobků pro stavebnictví Systémy závěsů a podpěr

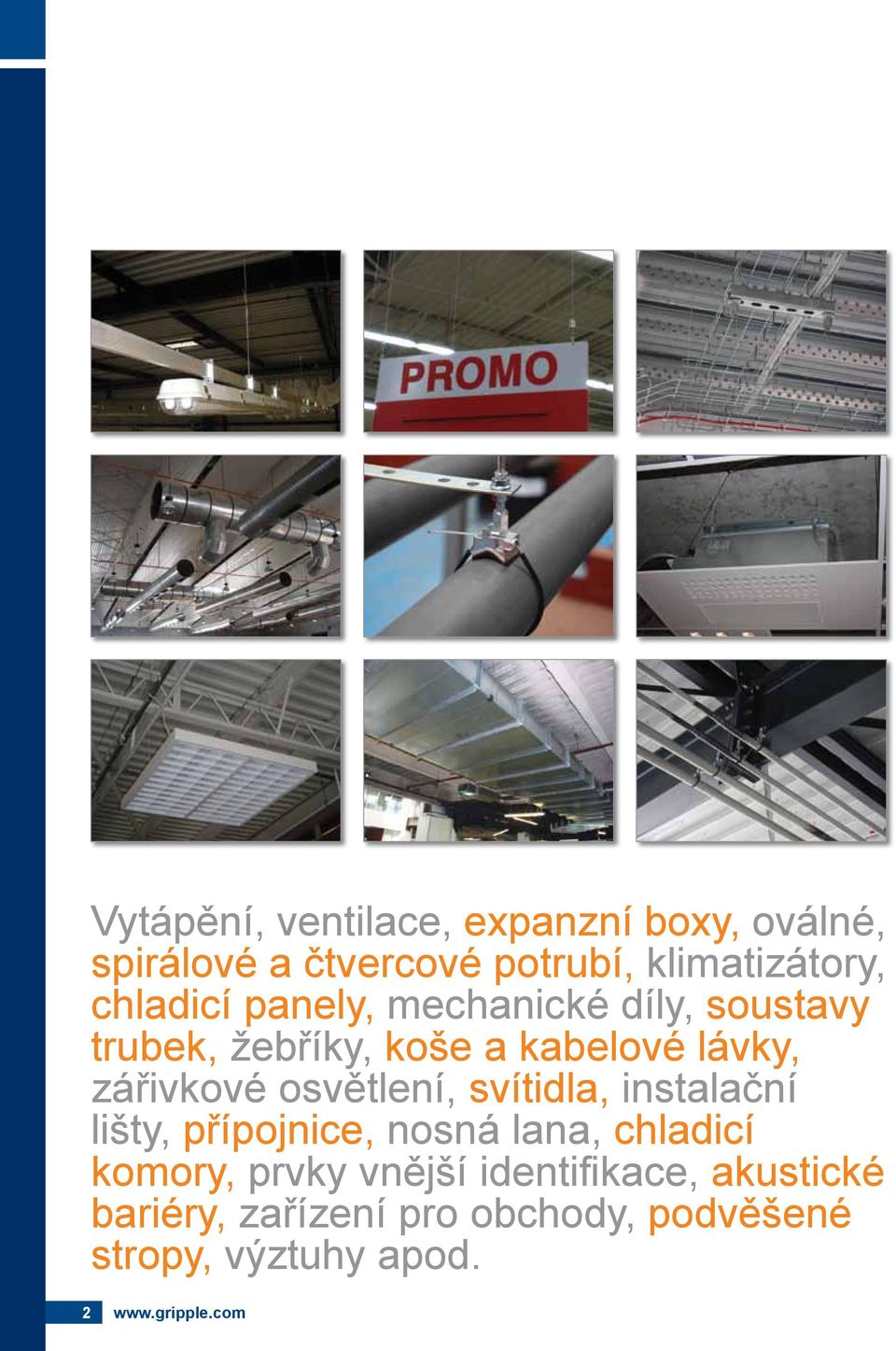

2 Vytápění, ventilace, expanzní boxy, oválné, spirálové a čtvercové potrubí, klimatizátory, chladicí panely, mechanické díly, soustavy trubek, žebříky, koše a kabelové lávky, zářivkové osvětlení, svítidla, instalační lišty, přípojnice, nosná lana, chladicí komory, prvky vnější identifikace, akustické bariéry, zařízení pro obchody, podvěšené stropy, výztuhy apod. 2

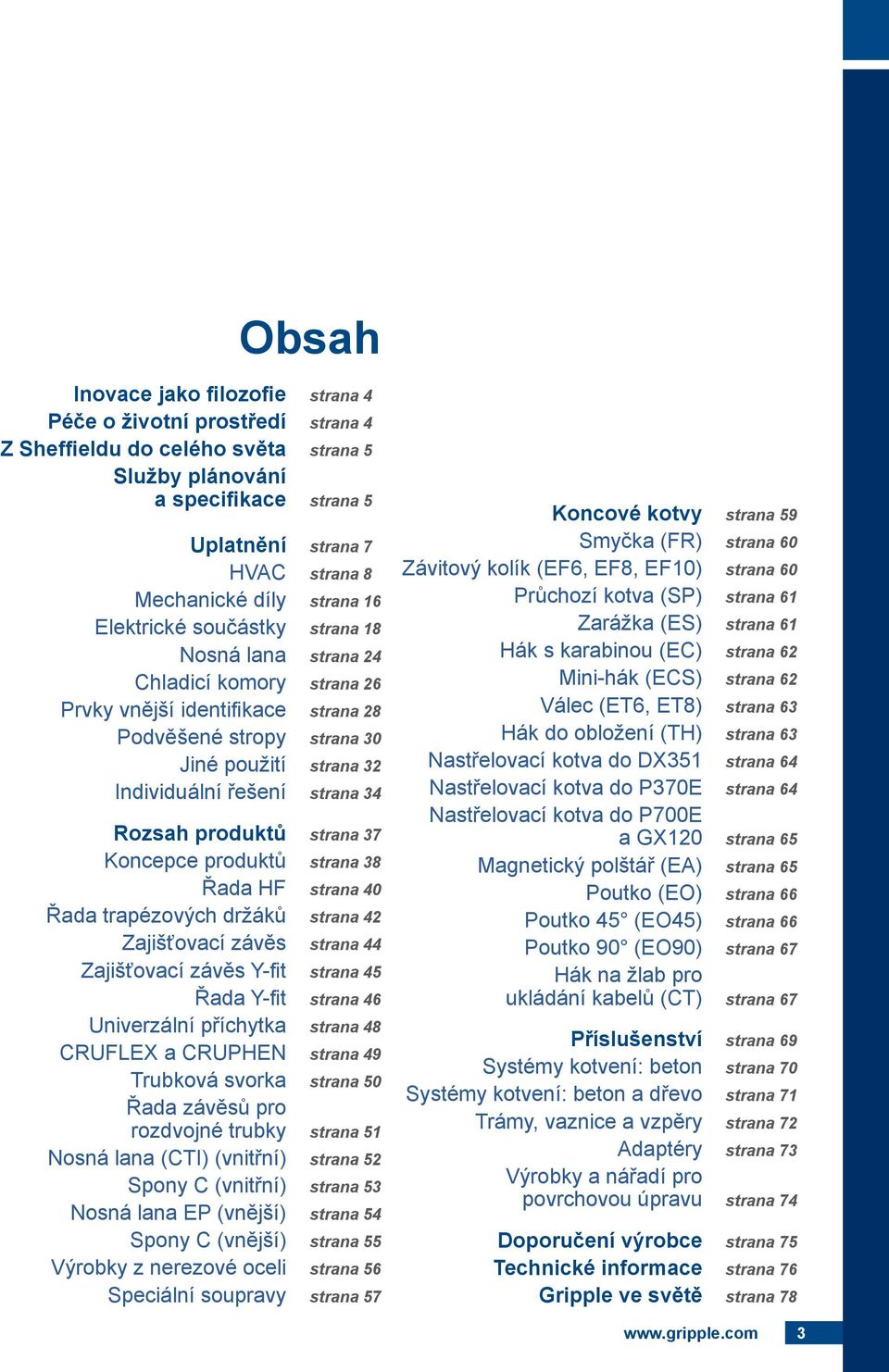

3 Obsah Inovace jako filozofie strana 4 Péče o životní prostředí strana 4 Z Sheffieldu do celého světa strana 5 Služby plánování a specifikace strana 5 Uplatnění strana 7 HV strana 8 Mechanické díly strana 16 Elektrické součástky strana 18 Nosná lana strana 24 hladicí komory strana 26 Prvky vnější identifikace strana 28 Podvěšené stropy strana 30 Jiné použití strana 32 Individuální řešení strana 34 Rozsah produktů strana 37 Koncepce produktů strana 38 Řada HF strana 40 Řada trapézových držáků strana 42 Zajišťovací závěs strana 44 Zajišťovací závěs Y-fit strana 45 Řada Y-fit strana 46 Univerzální příchytka strana 48 RUFLEX a RUPHEN strana 49 Trubková svorka strana 50 Řada závěsů pro rozdvojné trubky strana 51 Nosná lana (TI) (vnitřní) strana 52 Spony (vnitřní) strana 53 Nosná lana EP (vnější) strana 54 Spony (vnější) strana 55 Výrobky z nerezové oceli strana 56 Speciální soupravy strana 57 Koncové kotvy strana 59 Smyčka (FR) strana 60 Závitový kolík (EF6, EF8, EF10) strana 60 Průchozí kotva (SP) strana 61 Zarážka (ES) strana 61 Hák s karabinou (E) strana 62 Mini-hák (ES) strana 62 Válec (ET6, ET8) strana 63 Hák do obložení (TH) strana 63 Nastřelovací kotva do DX351 strana 64 Nastřelovací kotva do P370E strana 64 Nastřelovací kotva do P700E a GX120 strana 65 Magnetický polštář (E) strana 65 Poutko (EO) strana 66 Poutko 45 (EO45) strana 66 Poutko 90 (EO90) strana 67 Hák na žlab pro ukládání kabelů (T) strana 67 Příslušenství strana 69 Systémy kotvení: beton strana 70 Systémy kotvení: beton a dřevo strana 71 Trámy, vaznice a vzpěry strana 72 daptéry strana 73 Výrobky a nářadí pro povrchovou úpravu strana 74 Doporučení výrobce strana 75 Technické informace strana 76 Gripple ve světě strana

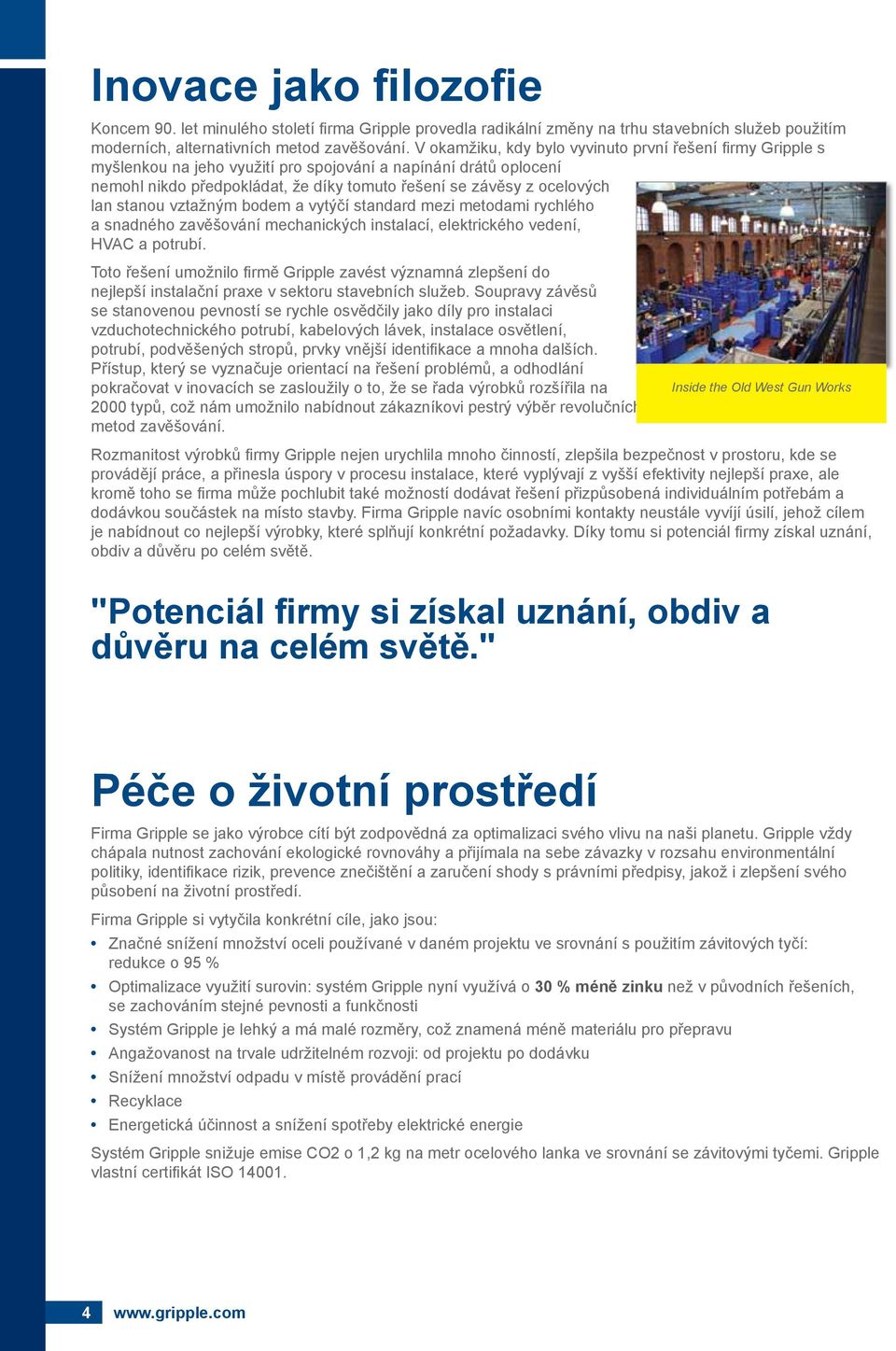

4 Inovace jako filozofie Koncem 90. let minulého století firma Gripple provedla radikální změny na trhu stavebních služeb použitím moderních, alternativních metod zavěšování. V okamžiku, kdy bylo vyvinuto první řešení firmy Gripple s myšlenkou na jeho využití pro spojování a napínání drátů oplocení nemohl nikdo předpokládat, že díky tomuto řešení se závěsy z ocelových lan stanou vztažným bodem a vytýčí standard mezi metodami rychlého a snadného zavěšování mechanických instalací, elektrického vedení, HV a potrubí. Toto řešení umožnilo firmě Gripple zavést významná zlepšení do nejlepší instalační praxe v sektoru stavebních služeb. Soupravy závěsů se stanovenou pevností se rychle osvědčily jako díly pro instalaci vzduchotechnického potrubí, kabelových lávek, instalace osvětlení, potrubí, podvěšených stropů, prvky vnější identifikace a mnoha dalších. Přístup, který se vyznačuje orientací na řešení problémů, a odhodlání pokračovat v inovacích se zasloužily o to, že se řada výrobků rozšířila na 2000 typů, což nám umožnilo nabídnout zákazníkovi pestrý výběr revolučních metod zavěšování. Inside the Old West Gun Works Rozmanitost výrobků firmy Gripple nejen urychlila mnoho činností, zlepšila bezpečnost v prostoru, kde se provádějí práce, a přinesla úspory v procesu instalace, které vyplývají z vyšší efektivity nejlepší praxe, ale kromě toho se firma může pochlubit také možností dodávat řešení přizpůsobená individuálním potřebám a dodávkou součástek na místo stavby. Firma Gripple navíc osobními kontakty neustále vyvíjí úsilí, jehož cílem je nabídnout co nejlepší výrobky, které splňují konkrétní požadavky. Díky tomu si potenciál firmy získal uznání, obdiv a důvěru po celém světě. "Potenciál firmy si získal uznání, obdiv a důvěru na celém světě." Péče o životní prostředí Firma Gripple se jako výrobce cítí být zodpovědná za optimalizaci svého vlivu na naši planetu. Gripple vždy chápala nutnost zachování ekologické rovnováhy a přijímala na sebe závazky v rozsahu environmentální politiky, identifikace rizik, prevence znečištění a zaručení shody s právními předpisy, jakož i zlepšení svého působení na životní prostředí. Firma Gripple si vytyčila konkrétní cíle, jako jsou: Značné snížení množství oceli používané v daném projektu ve srovnání s použitím závitových tyčí: redukce o 95 % Optimalizace využití surovin: systém Gripple nyní využívá o 30 % méně zinku než v původních řešeních, se zachováním stejné pevnosti a funkčnosti Systém Gripple je lehký a má malé rozměry, což znamená méně materiálu pro přepravu ngažovanost na trvale udržitelném rozvoji: od projektu po dodávku Snížení množství odpadu v místě provádění prací Recyklace Energetická účinnost a snížení spotřeby elektrické energie Systém Gripple snižuje emise O2 o 1,2 kg na metr ocelového lanka ve srovnání se závitovými tyčemi. Gripple vlastní certifikát ISO

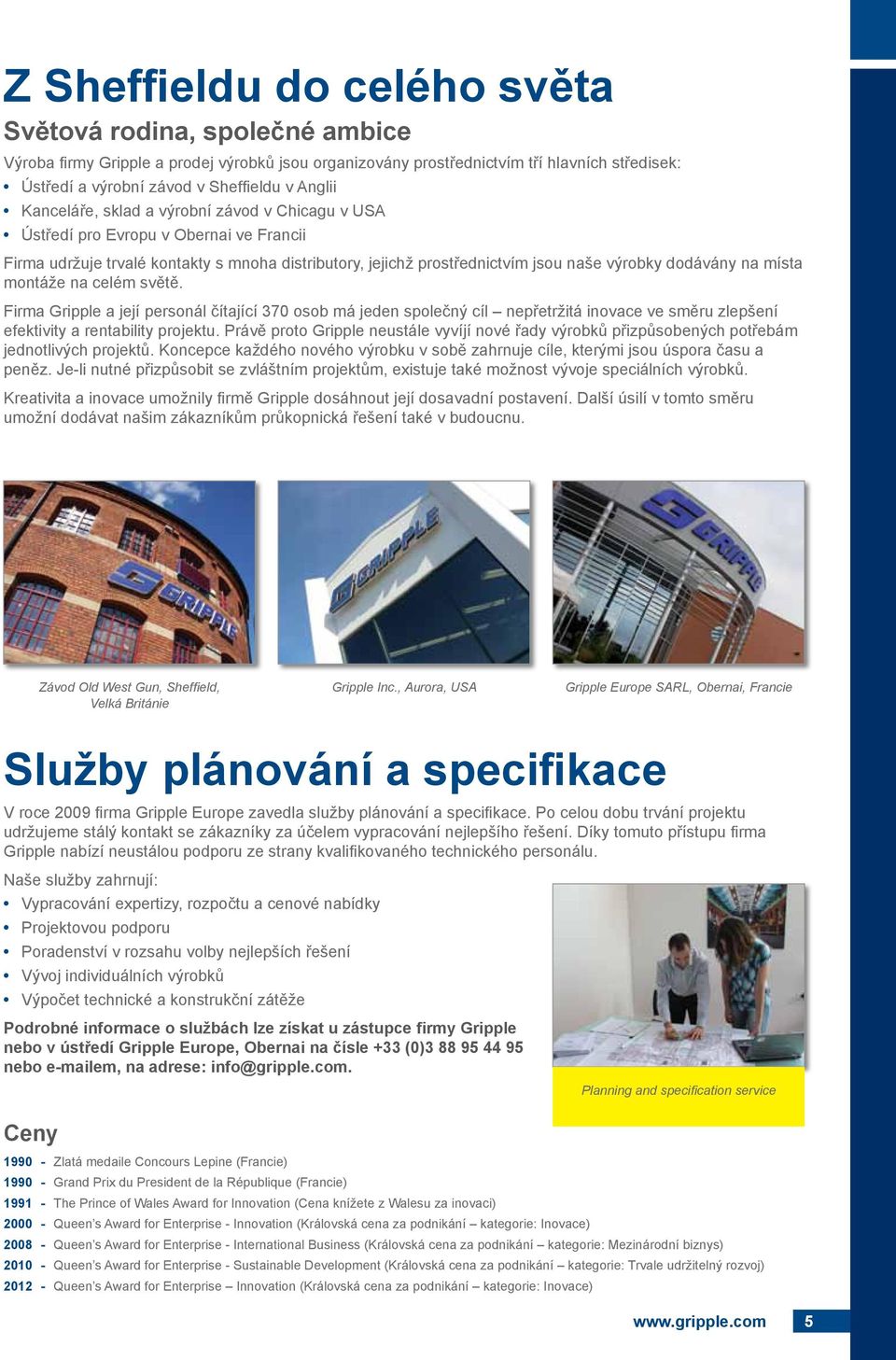

5 Z Sheffieldu do celého světa Světová rodina, společné ambice Výroba firmy Gripple a prodej výrobků jsou organizovány prostřednictvím tří hlavních středisek: Ústředí a výrobní závod v Sheffieldu v nglii Kanceláře, sklad a výrobní závod v hicagu v US Ústředí pro Evropu v Obernai ve Francii Firma udržuje trvalé kontakty s mnoha distributory, jejichž prostřednictvím jsou naše výrobky dodávány na místa montáže na celém světě. Firma Gripple a její personál čítající 370 osob má jeden společný cíl nepřetržitá inovace ve směru zlepšení efektivity a rentability projektu. Právě proto Gripple neustále vyvíjí nové řady výrobků přizpůsobených potřebám jednotlivých projektů. Koncepce každého nového výrobku v sobě zahrnuje cíle, kterými jsou úspora času a peněz. Je-li nutné přizpůsobit se zvláštním projektům, existuje také možnost vývoje speciálních výrobků. Kreativita a inovace umožnily firmě Gripple dosáhnout její dosavadní postavení. Další úsilí v tomto směru umožní dodávat našim zákazníkům průkopnická řešení také v budoucnu. Závod Old West Gun, Sheffield, Velká ritánie Gripple Inc., urora, US Gripple Europe SRL, Obernai, Francie Služby plánování a specifikace V roce 2009 firma Gripple Europe zavedla služby plánování a specifikace. Po celou dobu trvání projektu udržujeme stálý kontakt se zákazníky za účelem vypracování nejlepšího řešení. Díky tomuto přístupu firma Gripple nabízí neustálou podporu ze strany kvalifikovaného technického personálu. Naše služby zahrnují: Vypracování expertizy, rozpočtu a cenové nabídky Projektovou podporu Poradenství v rozsahu volby nejlepších řešení Vývoj individuálních výrobků Výpočet technické a konstrukční zátěže Podrobné informace o službách lze získat u zástupce firmy Gripple nebo v ústředí Gripple Europe, Obernai na čísle +33 (0) nebo em, na adrese: info@gripple.com. Planning and specification service eny Zlatá medaile oncours Lepine (Francie) Grand Prix du President de la République (Francie) The Prince of Wales ward for Innovation (ena knížete z Walesu za inovaci) Queen s ward for Enterprise - Innovation (Královská cena za podnikání kategorie: Inovace) Queen s ward for Enterprise - International usiness (Královská cena za podnikání kategorie: Mezinárodní biznys) Queen s ward for Enterprise - Sustainable Development (Královská cena za podnikání kategorie: Trvale udržitelný rozvoj) Queen s ward for Enterprise Innovation (Královská cena za podnikání kategorie: Inovace) 5

6

7 Uplatnění Vzduchotechnika - HV strany 8-15 Mechanické díly strany Elektro instalace strany Nosná lana strany hladicí komory strany Prvky vnější identifikace strany Podvěšené stropy strany Jiné použití strany Individuální řešení strany 34-35

8 Vzduchotechnika - HV Díky nutnosti použití pouze jednoho bodu upevnění k závěsu je systém Gripple skutečnou výhodou při zavěšování instalace vzuchotechniky -HV. Systém se montuje snadno a rychle, což značně zjednodušuje práci při zavěšování potrubí. Imanol Loureiro Ugalde, Vedoucí projektů, Siemsa Industria S..

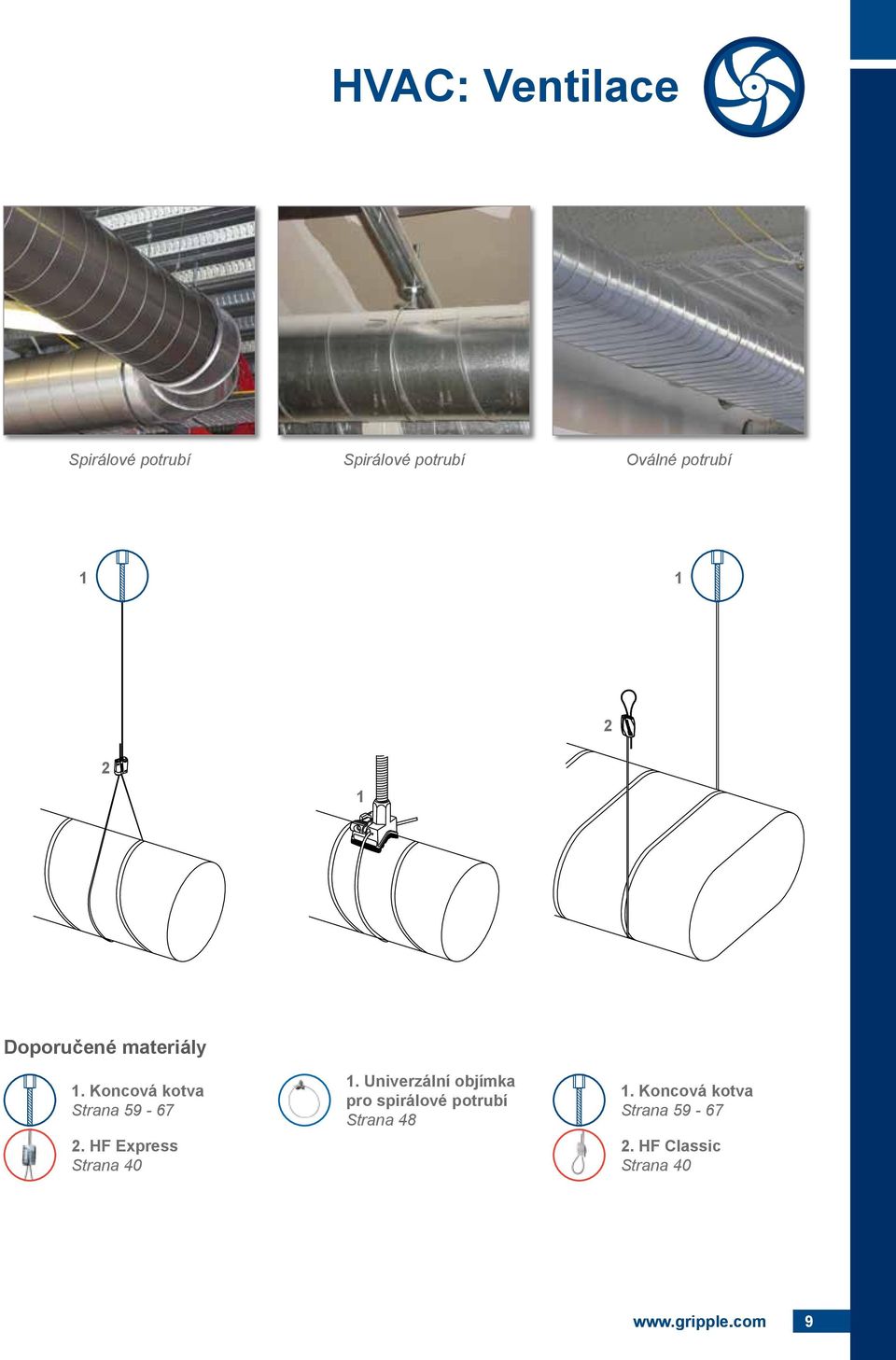

9 HV: Ventilace Spirálové potrubí Spirálové potrubí Oválné potrubí Doporučené materiály 1. Koncová kotva Strana HF Express Strana Univerzální objímka pro spirálové potrubí Strana Koncová kotva Strana HF lassic Strana

10 HV: Ventilace Obdélníkový potrubí Expanzní box Obdélníkový potrubí Doporučené materiály 1. Koncová kotva Strana Trapéz TPZGR Strana Koncová kotva Strana Trapéz TPZPL Strana Koncová kotva Strana HF Express Strana Nárožník Strana

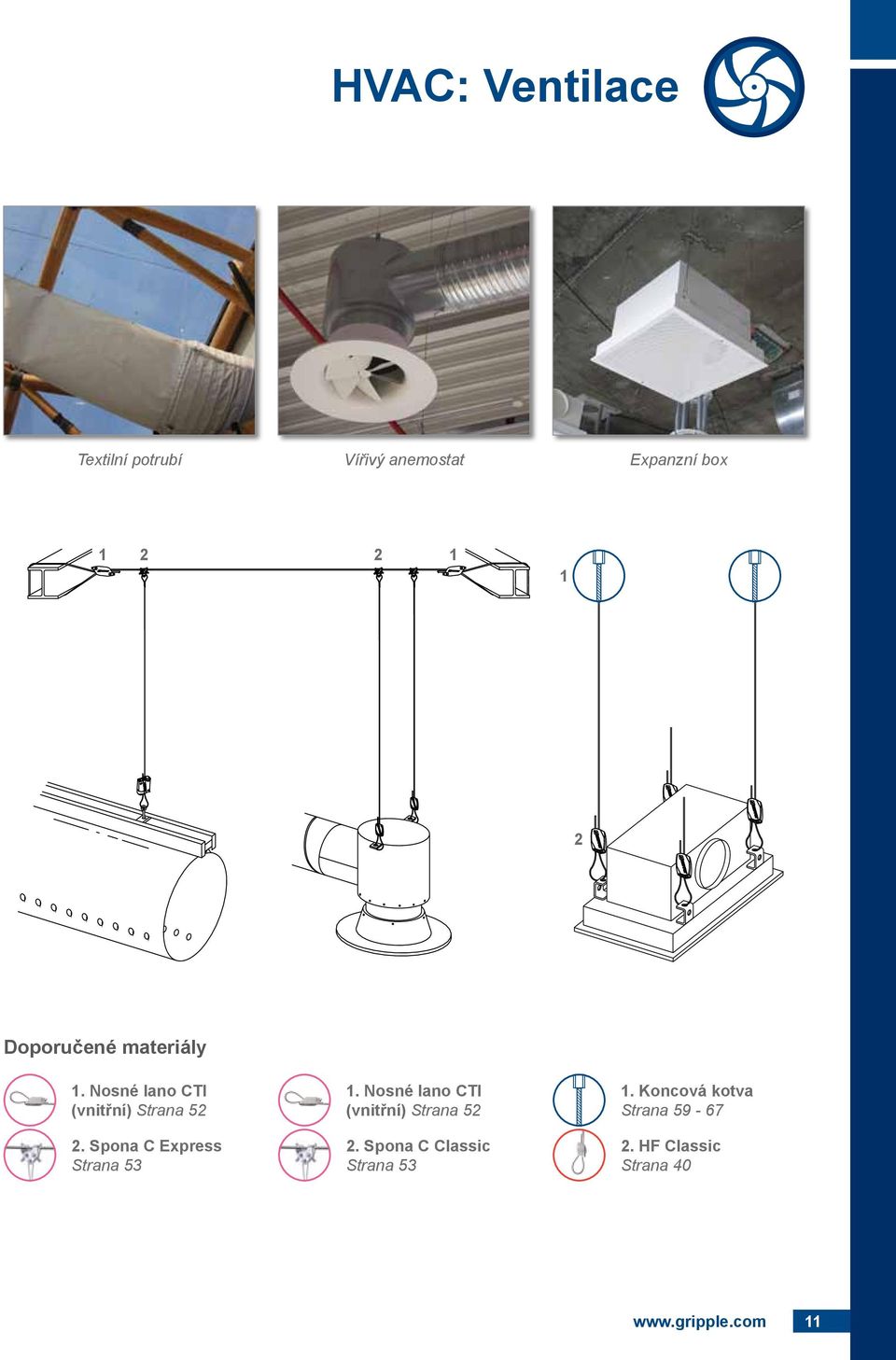

11 HV: Ventilace Textilní potrubí Vířivý anemostat Expanzní box Doporučené materiály 1. Nosné lano TI (vnitřní) Strana Spona Express Strana Nosné lano TI (vnitřní) Strana Spona lassic Strana Koncová kotva Strana HF lassic Strana

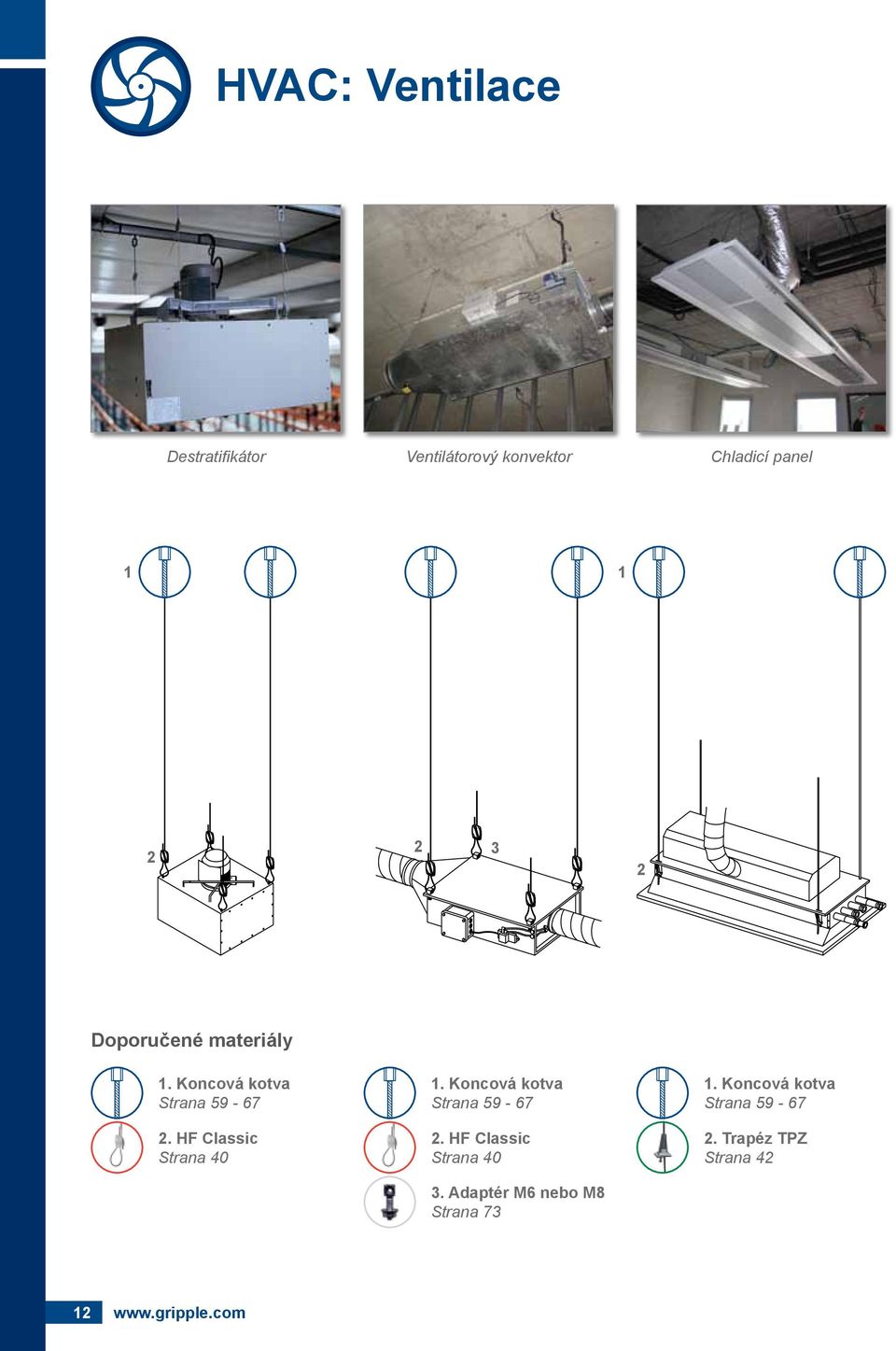

12 HV: Ventilace Destratifikátor Ventilátorový konvektor hladicí panel Doporučené materiály 1. Koncová kotva Strana HF lassic Strana Koncová kotva Strana HF lassic Strana daptér M6 nebo M8 Strana Koncová kotva Strana Trapéz TPZ Strana

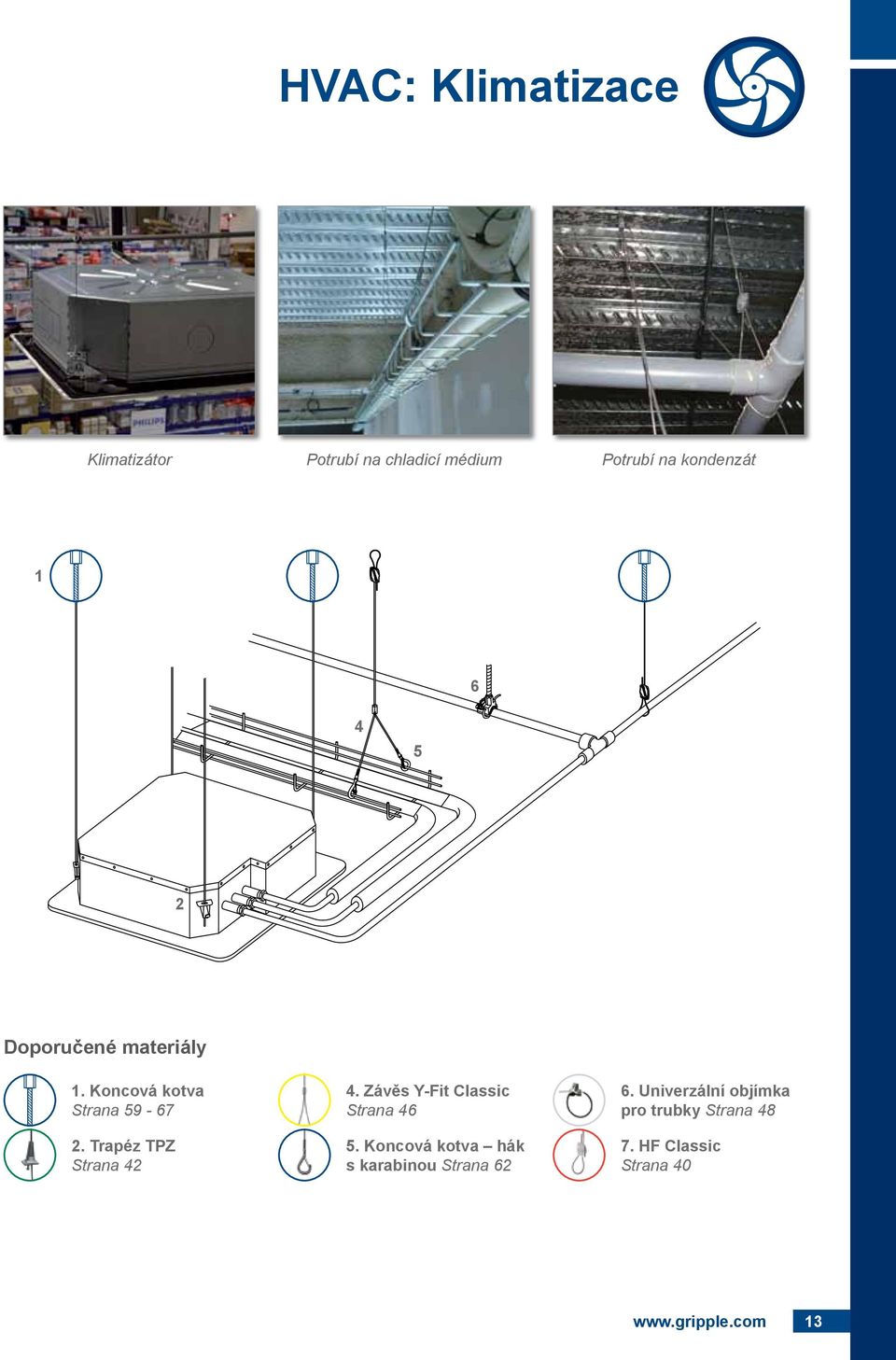

13 HV: Klimatizace Klimatizátor Potrubí na chladicí médium Potrubí na kondenzát Doporučené materiály 1. Koncová kotva Strana Trapéz TPZ Strana Závěs Y-Fit lassic Strana Koncová kotva hák s karabinou Strana Univerzální objímka pro trubky Strana HF lassic Strana

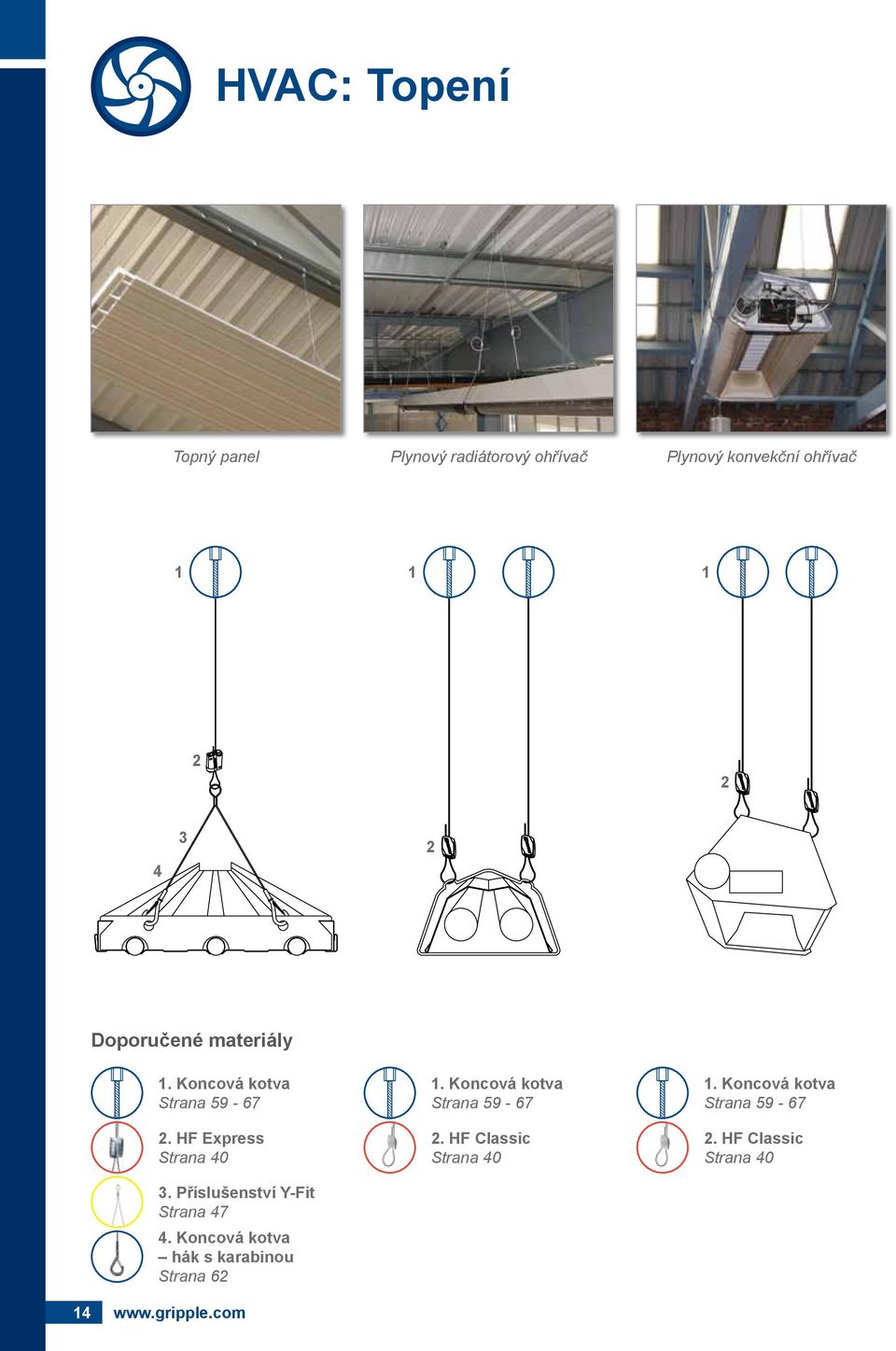

14 HV: Topení Topný panel Plynový radiátorový ohřívač Plynový konvekční ohřívač Doporučené materiály 1. Koncová kotva Strana HF Express Strana Příslušenství Y-Fit Strana Koncová kotva hák s karabinou Strana Koncová kotva Strana HF lassic Strana Koncová kotva Strana HF lassic Strana 40

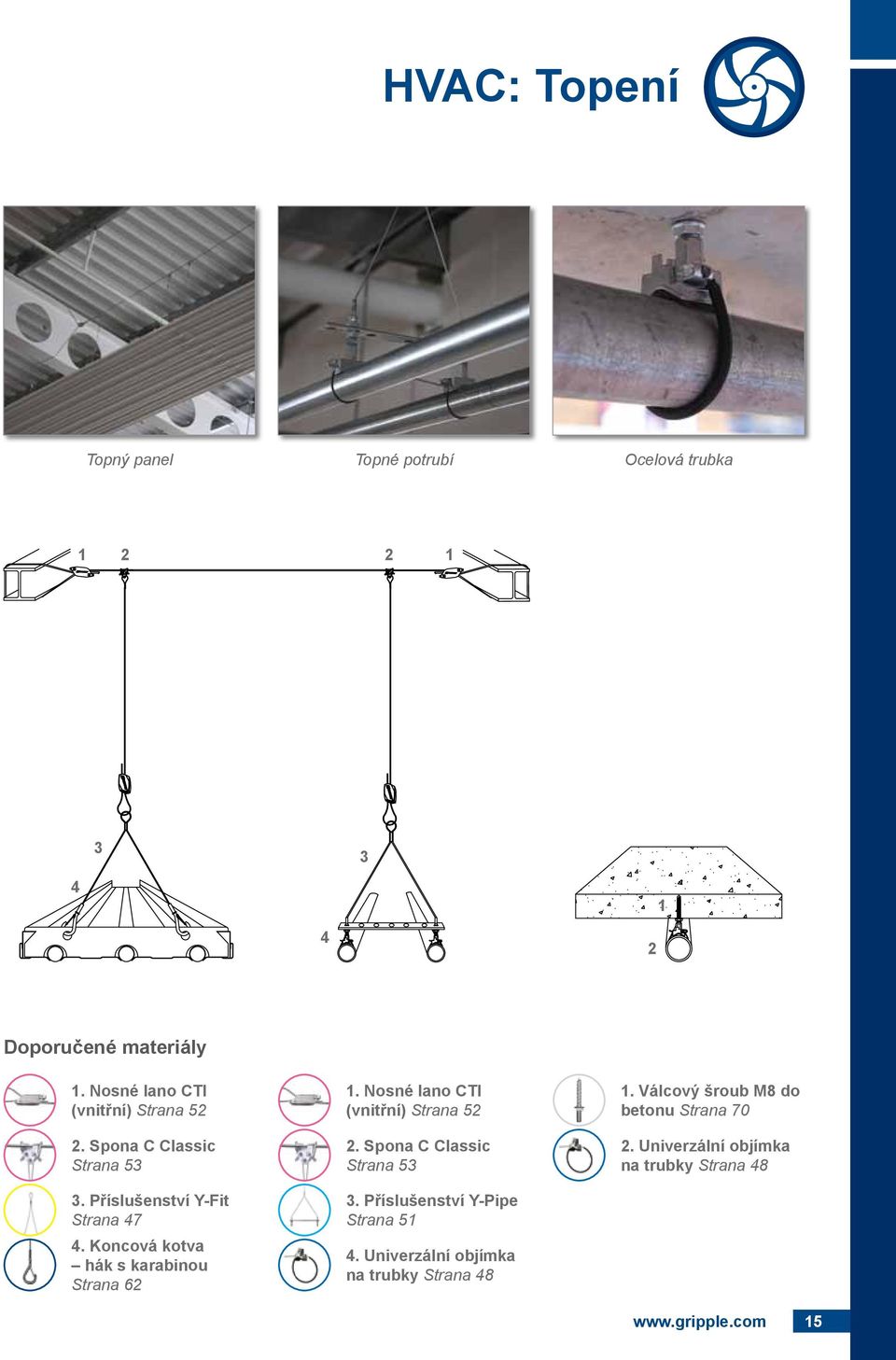

15 HV: Topení Topný panel Topné potrubí Ocelová trubka Doporučené materiály 1. Nosné lano TI (vnitřní) Strana Spona lassic Strana Příslušenství Y-Fit Strana Koncová kotva hák s karabinou Strana Nosné lano TI (vnitřní) Strana Spona lassic Strana Příslušenství Y-Pipe Strana Univerzální objímka na trubky Strana Válcový šroub M8 do betonu Strana Univerzální objímka na trubky Strana

16 Mechanické díly "K největším výhodám systému Gripple patří úspora času a jednoduchost použití. Týká se to všech etap: od dodávky přes manipulaci na místě až po instalaci." Hichame Kourdou, Mistr, Hervé Thermique Mérignac

17 Mechanické díly Měděné potrubí Ocelové potrubí Měděné potrubí Doporučené materiály 1. Trubkový závěs Y-Pipe lassic Strana Koncová kotva Strana Trubkový závěs Y-Pipe Express Strana Univerzální objímka na trubky Strana Trapéz TPZ Strana Univerzální objímka na trubky Strana Univerzální objímka na trubky Strana Trubková sestava Strana

18 Elektroinstalace "Zvláště oceňujeme možnost všestranného uplatnění výrobků Gripple, snadné používání a krátkou dobu instalace. Obě tyto vlastnosti nám velmi usnadňují práci." Piazza srl - Technický ředitel, oncorezzo M ntonio appelleri

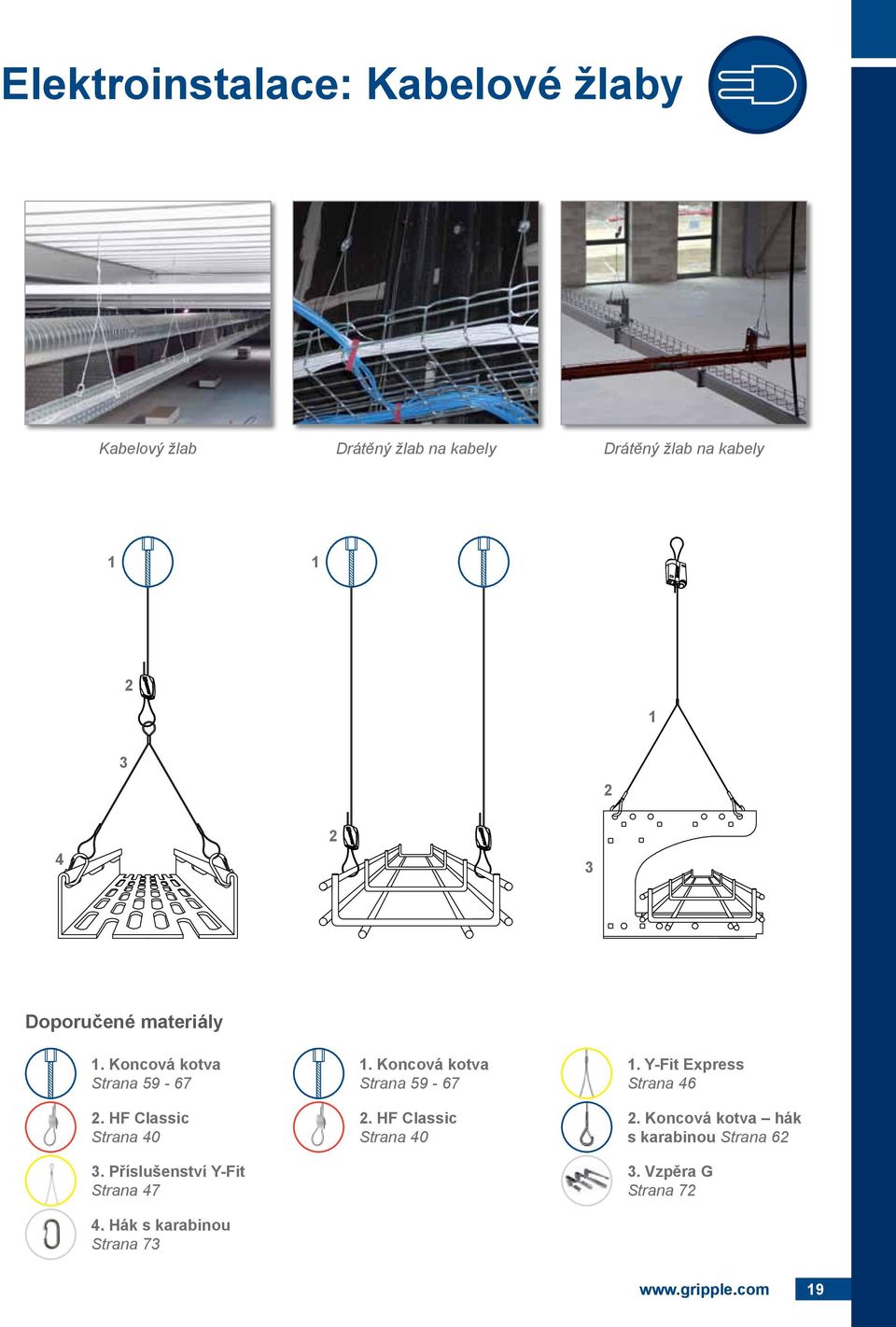

19 Elektroinstalace: Kabelové žlaby Kabelový žlab Drátěný žlab na kabely Drátěný žlab na kabely Doporučené materiály 1. Koncová kotva Strana HF lassic Strana Příslušenství Y-Fit Strana Hák s karabinou Strana Koncová kotva Strana HF lassic Strana Y-Fit Express Strana Koncová kotva hák s karabinou Strana Vzpěra G Strana

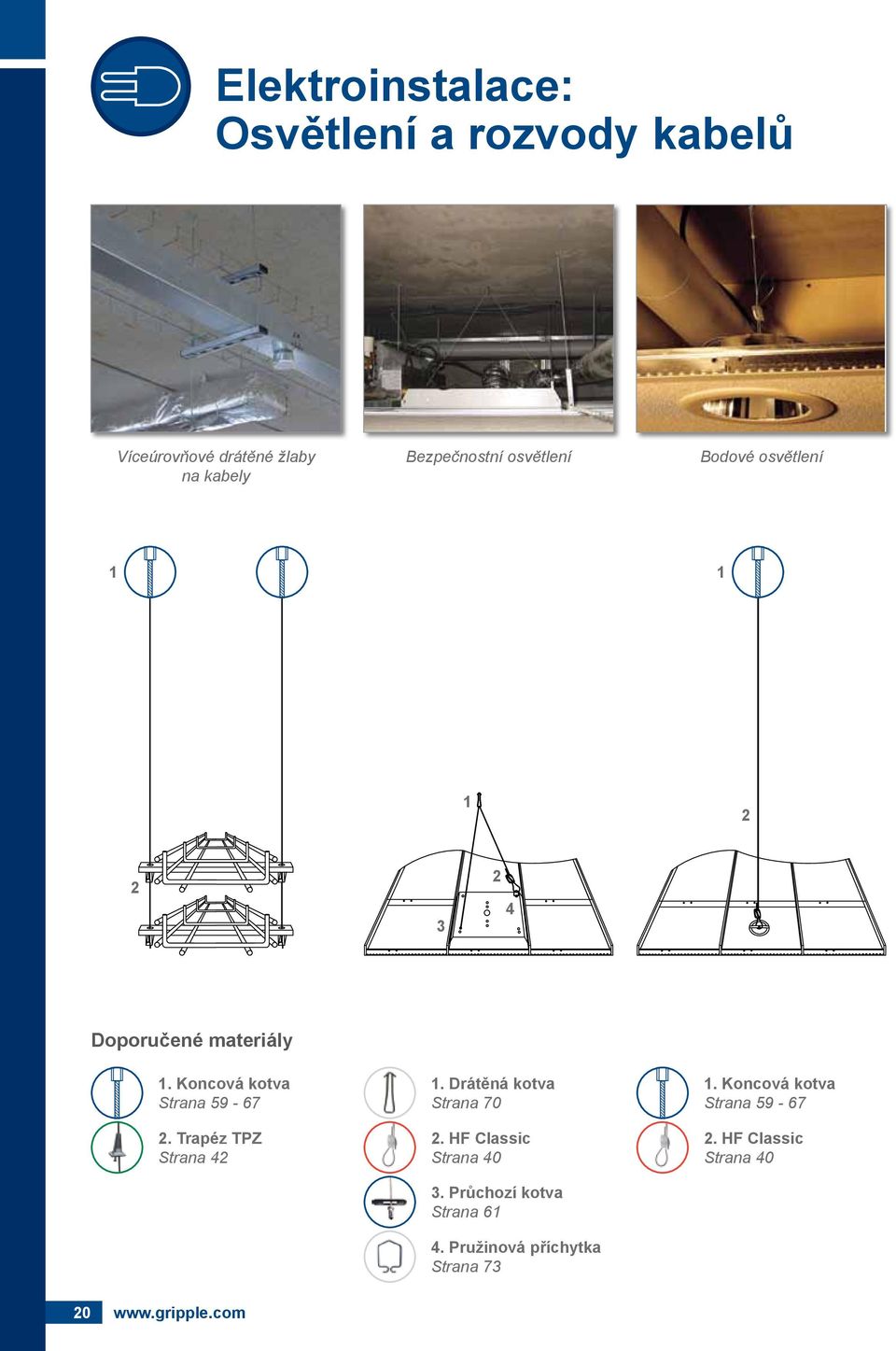

20 Elektroinstalace: Osvětlení a rozvody kabelů Víceúrovňové drátěné žlaby na kabely ezpečnostní osvětlení odové osvětlení Doporučené materiály 1. Koncová kotva Strana Trapéz TPZ Strana Drátěná kotva Strana HF lassic Strana Průchozí kotva Strana Pružinová příchytka Strana Koncová kotva Strana HF lassic Strana

21 Elektroinstalace: Osvětlení Vysoké průmyslové haly Zářivkové osvětlení Panelové osvětlení Doporučené materiály 1. Koncová kotva Strana HF Express Strana daptér M6 nebo M8 Strana Koncová kotva Strana HF lassic Strana Pružinová příchytka Strana Spona lassic Strana Příslušenství Y-Fit Strana Průchozí kotva Strana

22 Elektroinstalace: Osvětlení Sběrné rozvody Nosné lano jako kabelový nosič Vánoční dekorace Doporučené materiály 1. Koncová kotva Strana HF Express Strana Pružinová příchytka Strana Koncová kotva Strana HF lassic Strana Nosné lano TI (vnitřní) Strana Šroub s okem Strana Nosné lano EP (venkovní) Strana Spona (venkovní) Strana Příslušenství spony (venkovní) Strana

23 Elektroinstalace: Speciální použití Nouzové hlásiče Nouzový východ Svítidlo v podhledu Doporučené materiály 1. Koncová kotva Strana HF lassic Strana daptér M6 nebo M8 Strana Koncová kotva Strana HF lassic Strana daptér M6 nebo M8 Strana HF lassic Strana Závitové ukončení lanka Strana

24 Nosná lana "Výrobky Gripple se rychle montují; jsou ekonomické a atestované. Odborné poradenství a vysoký technický standard pro mne mají obrovský význam." Eric Roussarie, Mistr elektrikář, SPIE Ouest-entre - Migné-uxances

25 Nosná lana Vodorovné instalace Kabelový žlab Spirálové potrubí Osvětlení Doporučené materiály 1. Nosné lano TI (vnitřní) Strana Spona Express Strana Příslušenství Y-Fit Strana Koncová kotva hák s karabinou Strana Nosné lano TI (vnitřní) Strana Spona Express Strana Vzpěra GF Strana Nosné lano TI (vnitřní) Strana Spona Express Strana Příslušenství Y-Fit Strana Průchozí kotva Strana

26 hladicí komory "Systém Gripple je lehký a skládá se z menšího počtu dílů, což usnadňuje skladování, přenášení a instalaci. Gripple přímo zdokonaluje pracovní metody." Thomas ossuyt, Ředitel pro marketing N.V. Isocab Harelbeke

27 hladicí komory Kladné a záporné teploty Sendvičový panel Podpanelové osvětlení Podpanelový výparník Doporučené materiály 1. Smyčka end fixing Strana HF lassic Strana Napínací šroub Strana Napínací šroub Strana Šroub s okem Strana

28 Prvky vnější identifikace "Rychlá montáž, snadné nastavení, lehké a diskrétní. Systémy Gripple splňují naše požadavky z hlediska kvality a spolehlivosti." udrey ltmeyer, Generální ředitel, Nora Hoerdt

29 Prvky vnější identifikace Vývěsní štíty Informační tabule Interiérové dekorace Doporučené materiály 1. Magnetická kotva Strana HF lassic Strana Nosné lano TI (vnitřní) Strana Spona lassic Strana Nosné lano TI (vnitřní) Strana Spona Express Strana

30 Podvěšené stropy "Systém Gripple se osvědčil v praxi. Závěsy se instalují velmi rychle, přitom jejich nastavení je snadné. Je lehký, ergonomický a téměř neviditelný." Herr Hermann Maier, Správní ředitel, Firma Maier kustik-/trockenbau Roding, austelle Marktkauf Gersthofenbau Roding, austelle Marktkauf Gersthofen

31 Podvěšené stropy kustické bariéry Podvěšený strop Tvarované stropní podhledy Doporučené materiály 1. Koncová kotva Strana Zajišťovací závěs Strana Koncová kotva Strana HF lassic Strana Koncová kotva Strana HF lassic Strana daptér M6 nebo M8 Strana Trapéz TPZ Strana

32 Jiné použití "Systémy Gripple se instalují snadno a rychle, přitom diskrétně splývají s budovou. Proto je to pro mě nejatraktivnější řešení v oboru závěsů". Varga Gábor, Oddělení prodeje, LH Kft.

33 Jiné použití Zavěšování dopravníků Výztuhy Výztuhy solárních panelů Doporučené materiály 1. Koncová kotva Strana HF lassic Strana Napínací šroub Strana Šroub s okem Strana Nosné lano EP (venkovní) Strana Nosné lano EP (venkovní) Strana

34 Individuální řešení "Všestrannost výrobků Gripple, stejně jako pružnost a rychlá reakce pracovního týmu mi pomáhají vybrat řešení, která opravdu vyhovují mým požadavkům." dolf Hitzmann, Vedoucí prací, Firma PUK Werke KG - Niederlassung raunschweig, austelle Zweirad-enter Stadler Hannover

35 Individuální řešení Dvojitý vertikální trubkový závěs Dvojitý vertikální trubkový závěs Zajištění spojení trubek se stlačeným vzduchem S radostí Vám nabízíme služby v rozsahu individuálních řešení dostupných na přání, které splňují konkrétní projektové potřeby. Pokud jde o speciální výrobky, technické záležitosti nebo dotazy na možnost nabídky požadovaných řešení, kontaktujte prosím naše prodejní oddělení. obchod@konarik.cz Tel:

36

37 Rozsah produktů Koncepce produktů strana 38 Řada HF strana 40 Řada trapézových držáků strana 42 Zajišťovací závěs strana 44 Závěsy řady Y-fit strana 46 Univerzální objímka strana 48 RUFLEX i RUPHEN strana 49 Trubková svorka strana 50 Závěsy pro trubky řady Y-Pipe strana 51 Nosné lano TI (vnitřní) strana 52 Spony (vnitřní) strana 53 Nosná lana EP (venkovní) strana 54 Spony (venkovní) strana 55 Výrobky z nerezové oceli strana 56 Speciální soupravy strana 57

38 HF Express Koncepce výrobků Koncepci, která stojí v pozadí vývoje všech výrobků Gripple, můžeme již 25 let shrnout dvěma slovy - rychle a jednoduše. HF lassic Díky své neuvěřitelné jednoduchosti vyvolal proslulý závěs HF lassic od doby vstupu na trh v roce 1998 zásadní převrat v metodách montáže na celém světě. Dvoukomorový mechanismus s automatickou zarážkou Odlitek z jednoho kusu Možnost regulace a povolování klíčem Estetický Dostupný v 5 verzích nosnosti (do 325 kg) Dostupný pro řadu HF lassic, Y, YT, spona HF lassic HF Express HF Express je upevňovacím dílem nové generace. Jde o ještě rychlejší řešení s ještě snazší obsluhou s plně integrovaným systémem povolování zarážky. Regulace bez použití nástrojů - není nutné používat klíče Odlitek z jednoho kusu Možnost regulace do úrovně plné pracovní zátěže Ergonomická regulační tlačítka "příznivá pro prsty" Možnost zatížení do 45 kg NEW 38

39 Souprava závěsu je klíčovým prvkem ve všech systémech závěsů firmy Gripple. Toto patentované a certifikované zařízení s funkcí automatického zadrhnutí zaručuje snadnou regulaci výšky a bezpečnou koncovou montáž. Trapéz Jednokanálové trapézové upevnění je vyvinuto speciálně pro závěsy, které vyžadují podpěru zdola. NEW utomatické zadrhnutí Funguje jako dvoustranné zařízení Odlitek z jednoho kusu Regulace bez použití nástrojů - není nutné používat klíče Ideální pro víceúrovňové instalace Snadno se přizpůsobí veškerým rozpěrám Umožňuje regulaci blízko stropu Ve verzi do 90 kg Další verze jsou dostupné pro obdélníkové potrubí (TPZGR) a expanzní boxy (TPZPL) Trapéz Univerzální objímka Vyvinutá na bázi prověřené technologie Gripple. Originální a inovativní Univerzální objímka vyvolala převratnou změnu v montáži potrubí. utomatické zadrhnutí umožňuje snadné a rychlé upevnění Regulace a povolení pomocí klíče Kombinovaný spojovací závit M8 / M10 Odlitek z jednoho kusu - žádné svary Zatížitelnost do 45 kg Další verze jsou dostupné pro chladírenské potrubí, RUFLEX a RUPHEN NEW Univerzální objímka 39

40 HF lassic HF Express Řada HF Řada HF lassic a HF Express se využívají k zavěšování, vyztužení a zajištění vybavení všeho druhu. ž šestkrát rychlejší montáže ve srovnání s tradičními systémy závěsů Dodává se jako souprava připravená k použití Zlepšuje komfort a bezpečnost práce Menší rozměry a snadná obsluha Trvanlivost a všestranné uplatnění Esteticky diskrétní a lehká Dostupná v 5 verzích zatížitelnosti, také v provedení z nerezové oceli (strana 56) ertifikovaný výrobek Koncové druhy závěsů Montáž Spirálové potrubí Mechanické a elektrické instalace Podvěšené stropy Prvky vnější identifikace Svítidla Spirálové potrubí 40

41 Kódy produktů Koncová kotva Smyčka (FR) Průchozí kotva (SP) Hák s karabinou (E) Mini-hák (ES) Závitový kolík M6 (EF6) Závitový kolík M8 (EF8) Závitový kolík M10 (EF10) Poutko (EO) Poutko 90 (EO90) Válec M6 (ET6) Válec M8 (ET8) Hák do obložení (TH) Magnetický polštář (E) Pro DX351 (DX32) Pro P370E (925) Pro P700, P800 a GX120 (P700) Velikost Délka (m) No.1 (0-15 kg) No.2 (15-45 kg) No.3 (45-90 kg) No.4 ( kg) No.5 ( kg) 1 HF11FREXP HF21FREXP HF31FR HF41FR HF51FR 2 HF12FREXP HF22FREXP HF32FR HF42FR HF52FR 3 HF13FREXP HF23FREXP HF33FR HF43FR HF53FR 4 HF14FREXP HF24FREXP HF34FR HF44FR HF54FR 5 HF15FREXP HF25FREXP HF35FR HF45FR HF55FR 10 HF110FREXP HF210FREXP HF310FR HF410FR HF510FR 1 HF11SPEXP HF21SPEXP HF31SP 2 HF12SPEXP HF22SPEXP HF32SP 3 HF13SPEXP HF23SPEXP HF33SP 4 HF14SPEXP HF24SPEXP HF34SP 5 HF15SPEXP HF25SPEXP HF35SP 10 HF110SPEXP HF210SPEXP HF310SP 1 HF11EEXP HF21EEXP HF31E 2 HF12EEXP HF22EEXP HF32E 3 HF13EEXP HF23EEXP HF33E 4 HF14EEXP HF24EEXP HF34E 5 HF15EEXP HF25EEXP HF35E 10 HF110EEXP HF210EEXP HF310E 1 HF11ESEXP 2 HF12ESEXP 3 HF13ESEXP 4 HF14ESEXP 5 HF15ESEXP 10 HF110ESEXP 1 HF11EF6EXP HF21EF6EXP HF31EF6 2 HF12EF6EXP HF22EF6EXP HF32EF6 3 HF13EF6EXP HF23EF6EXP HF33EF6 4 HF14EF6EXP HF24EF6EXP HF34EF6 5 HF15EF6EXP HF25EF6EXP HF35EF6 10 HF110EF6EXP HF210EF6EXP HF310EF6 1 HF21EF8EXP HF31EF8 2 HF22EF8EXP HF32EF8 3 HF23EF8EXP HF33EF8 4 HF24EF8EXP HF34EF8 5 HF25EF8EXP HF35EF8 10 HF210EF8EXP HF310EF8 1 HF21EF10EXP HF31EF10 HF41EF10 2 HF22EF10EXP HF32EF10 HF42EF10 3 HF23EF10EXP HF33EF10 HF43EF10 4 HF24EF10EXP HF34EF10 HF44EF10 5 HF25EF10EXP HF35EF10 HF45EF10 10 HF210EF10EXP HF310EF10 HF410EF10 1 HF11EOEXP HF21EOEXP HF31EO 2 HF12EOEXP HF22EOEXP HF32EO 3 HF13EOEXP HF23EOEXP HF33EO 4 HF14EOEXP HF24EOEXP HF34EO 5 HF15EOEXP HF25EOEXP HF35EO 10 HF110EOEXP HF210EOEXP HF310EO 1 HF11EO90EXP HF21EO90EXP HF31EO90 2 HF12EO90EXP HF22EO90EXP HF32EO90 3 HF13EO90EXP HF23EO90EXP HF33EO90 4 HF14EO90EXP HF24EO90EXP HF34EO90 5 HF15EO90EXP HF25EO90EXP HF35EO90 10 HF110EO90EXP HF210EO90EXP HF310EO90 1 HF11ET6EXP HF21ET6EXP 2 HF12ET6EXP HF22ET6EXP 3 HF13ET6EXP HF23ET6EXP 4 HF14ET6EXP HF24ET6EXP 5 HF15ET6EXP HF25ET6EXP 10 HF110ET6EXP HF210ET6EXP 1 HF21ET8EXP HF31ET8 2 HF22ET8EXP HF32ET8 3 HF23ET8EXP HF33ET8 4 HF24ET8EXP HF34ET8 5 HF25ET8EXP HF35ET8 10 HF210ET8EXP HF310ET8 1 HF11THEXP HF21THEXP 2 HF12THEXP HF22THEXP 3 HF13THEXP HF23THEXP 4 HF14THEXP HF24THEXP 5 HF15THEXP HF25THEXP 10 HF110THEXP HF210THEXP 1 HF11EEXP 2 HF12EEXP 3 HF13EEXP 4 HF14EEXP 5 HF15EEXP 10 HF110EEXP 1 HF11DX32EXP 2 HF12DX32EXP 3 HF13DX32EXP 4 HF14DX32EXP 5 HF15DX32EXP 10 HF110DX32EXP 1 HF11925EXP 2 HF12925EXP 3 HF13925EXP 4 HF14925EXP 5 HF15925EXP 10 HF110925EXP 1 HF11P700EXP 2 HF12P700EXP 3 HF13P700EXP 4 HF14P700EXP 5 HF15P700EXP 10 HF110P700EXP Součinitel bezpečnosti je 5:1 (kromě magnetického válce jako koncové kotvy, strana 65). Jiné délky jsou dostupné na přání. lokovací zařízení č. 1 a 2 jsou dostupná se systémem HF lassic. Pro vytvoření kódu vlastního produktu je třeba vymazat písmena "EXP" na konci výše uvedeného kódu. 41

42 Trapéz TPZ Jednosměrná příchytka určená speciálně pro víceúrovňovou montáž ve spojení s příslušenstvím pro trapézovou příchytku. Snadná a rychlá montáž Dodává se jako sada připravená k použití Integrovaný systém uvolnění zarážky Čep umožňuje okamžitou regulaci Není nutné používat nástroje Snadno se přizpůsobí rozpěrce Dostupný ve verzi do 90 kg SWL se součinitelem bezpečnosti 5:1 ertifikovaný výrobek Koncové druhy závěsů Montáž Trapéz TPZGR Trapéz TPZPL Jednosměrná příchytka určená speciálně pro rychlé a snadné zavěšení obdélníkového potrubí a expanzních boxů. Není nutné používat c nosníky ani jiné doplňky Čep umožňuje okamžitou regulaci Možnost přizpůsobení potrubí s tloušťkou stěn od 0,6 mm do 1,5 mm Splňuje požadavky třídy neprodyšnosti potrubí (EN 1507) Lepší izolace proti vibracím Dostupný ve verzi do 45 kg SWL se součinitelem bezpečnosti 5:1 Trapéz TPZGR Montáž Samořezné šrouby nejsou součástí sady. Trapéz TPZPL 42

43 Kódy produktů Koncová kotva Smyčka (FR) Závitový kolík M6 (EF6) Závitový kolík M8 (EF8) Závitový kolík M10 (EF10) Průchozí kotva (SP) Hák s karabinou (E) Poutko (EO) Poutko 90º (EO) Kosočtvercová matice M8 (ER8) Válec M6 (ET6) Válec M8 (ET8) Hák do obložení (TH) Trapéz TPZ Trapéz TPZGR Trapéz TPZPL Velikost Délka (m) No.2 (0-45 kg) No.3 (45-90 kg) No.2 (0-45 kg) No.2 (0-45 kg) Jiné délky dostupné na požádání. 1 TPZ21FR TPZ31FR TPZGR21FR TPZPL21FR 2 TPZ22FR TPZ32FR TPZGR22FR TPZPL22FR 3 TPZ23FR TPZ33FR TPZGR23FR TPZPL23FR 4 TPZ24FR TPZ34FR TPZGR24FR TPZPL24FR 5 TPZ25FR TPZ35FR TPZGR25FR TPZPL25FR 10 TPZ210FR TPZ310FR TPZGR210FR TPZPL210FR 1 TPZ21EF6 TPZ31EF6 TPZGR21EF6 TPZPL21EF6 2 TPZ22EF6 TPZ32EF6 TPZGR22EF6 TPZPL22EF6 3 TPZ23EF6 TPZ33EF6 TPZGR23EF6 TPZPL23EF6 4 TPZ24EF6 TPZ34EF6 TPZGR24EF6 TPZPL24EF6 5 TPZ25EF6 TPZ35EF6 TPZGR25EF6 TPZPL25EF6 10 TPZ210EF6 TPZ310EF6 TPZGR210EF6 TPZPL210EF6 1 TPZ21EF8 TPZ31EF8 TPZGR21EF8 TPZPL21EF8 2 TPZ22EF8 TPZ32EF8 TPZGR22EF8 TPZPL22EF8 3 TPZ23EF8 TPZ33EF8 TPZGR23EF8 TPZPL23EF8 4 TPZ24EF8 TPZ34EF8 TPZGR24EF8 TPZPL24EF8 5 TPZ25EF8 TPZ35EF8 TPZGR25EF8 TPZPL25EF8 10 TPZ210EF8 TPZ310EF8 TPZGR210EF8 TPZPL210EF8 1 TPZ21EF10 TPZ31EF10 TPZGR21EF10 TPZPL21EF10 2 TPZ22EF10 TPZ32EF10 TPZGR22EF10 TPZPL22EF10 3 TPZ23EF10 TPZ33EF10 TPZGR23EF10 TPZPL23EF10 4 TPZ24EF10 TPZ34EF10 TPZGR24EF10 TPZPL24EF10 5 TPZ25EF10 TPZ35EF10 TPZGR25EF10 TPZPL25EF10 10 TPZ210EF10 TPZ310EF10 TPZGR210EF10 TPZPL210EF10 1 TPZ21SP TPZ31SP TPZGR21SP TPZPL21SP 2 TPZ22SP TPZ32SP TPZGR22SP TPZPL22SP 3 TPZ23SP TPZ33SP TPZGR23SP TPZPL23SP 4 TPZ24SP TPZ34SP TPZGR24SP TPZPL24SP 5 TPZ25SP TPZ35SP TPZGR25SP TPZPL25SP 10 TPZ210SP TPZ310SP TPZGR210SP TPZPL210SP 1 TPZ21E TPZ31E TPZGR21E TPZPL21E 2 TPZ22E TPZ32E TPZGR22E TPZPL22E 3 TPZ23E TPZ33E TPZGR23E TPZPL23E 4 TPZ24E TPZ34E TPZGR24E TPZPL24E 5 TPZ25E TPZ35E TPZGR25E TPZPL25E 10 TPZ210E TPZ310E TPZGR210E TPZPL210E 1 TPZ21EO TPZ31EO TPZGR21EO TPZPL21EO 2 TPZ22EO TPZ32EO TPZGR22EO TPZPL22EO 3 TPZ23EO TPZ33EO TPZGR23EO TPZPL23EO 4 TPZ24EO TPZ34EO TPZGR24EO TPZPL24EO 5 TPZ25EO TPZ35EO TPZGR25EO TPZPL25EO 10 TPZ210EO TPZ310EO TPZGR210EO TPZPL210EO 1 TPZ21EO90 TPZ31EO90 TPZGR21EO90 TPZPL21EO90 2 TPZ22EO90 TPZ32EO90 TPZGR22EO90 TPZPL22EO90 3 TPZ23EO90 TPZ33EO90 TPZGR23EO90 TPZPL23EO90 4 TPZ24EO90 TPZ34EO90 TPZGR24EO90 TPZPL24EO90 5 TPZ25EO90 TPZ35EO90 TPZGR25EO90 TPZPL25EO90 10 TPZ210EO90 TPZ310EO90 TPZGR210EO90 TPZPL210EO90 1 TPZ21ER8 TPZ31ER8 TPZGR21ER8 TPZPL21ER8 2 TPZ22ER8 TPZ32ER8 TPZGR22ER8 TPZPL22ER8 3 TPZ23ER8 TPZ33ER8 TPZGR23ER8 TPZPL23ER8 4 TPZ24ER8 TPZ34ER8 TPZGR24ER8 TPZPL24ER8 5 TPZ25ER8 TPZ35ER8 TPZGR25ER8 TPZPL25ER8 10 TPZ210ER8 TPZ310ER8 TPZGR210ER8 TPZPL210ER8 1 TPZ21ET6 TPZGR21ET6 TPZPL21ET6 2 TPZ22ET6 TPZGR22ET6 TPZPL22ET6 3 TPZ23ET6 TPZGR23ET6 TPZPL23ET6 4 TPZ24ET6 TPZGR24ET6 TPZPL24ET6 5 TPZ25ET6 TPZGR25ET6 TPZPL25ET6 10 TPZ210ET6 TPZGR210ET6 TPZPL210ET6 1 TPZ21ET8 TPZ31ET8 TPZGR21ET8 TPZPL21ET8 2 TPZ22ET8 TPZ32ET8 TPZGR22ET8 TPZPL22ET8 3 TPZ23ET8 TPZ33ET8 TPZGR23ET8 TPZPL23ET8 4 TPZ24ET8 TPZ34ET8 TPZGR24ET8 TPZPL24ET8 5 TPZ25ET8 TPZ35ET8 TPZGR25ET8 TPZPL25ET8 10 TPZ210ET8 TPZ310ET8 TPZGR210ET8 TPZPL210ET8 1 TPZ21TH TPZGR21TH TPZPL21TH 2 TPZ22TH TPZGR22TH TPZPL22TH 3 TPZ23TH TPZGR23TH TPZPL23TH 4 TPZ24TH TPZGR24TH TPZPL24TH 5 TPZ25TH TPZGR25TH TPZPL25TH 10 TPZ210TH TPZGR210TH TPZPL210TH Klimatizátor Drátěný žlab na kabely Expanzní box 43

44 Vývod středem, postranní (vnější) nebo postranní (vnitřní) Koncové druhy závěsů Zajišťovací závěs Designerská řada Gripple je určena pro zavěšování osvětlení a prvků vnější identifikace všeho druhu. Designerský závěs z řady slim-line s povrchovou úpravou "lesk" s možností ergonomické regulace Není nutné používat nástroje Dostupné ve verzi do 15 kg se součinitelem bezpečnosti 5:1 (ocelové lanko 1,5 mm) Drát se vytahuje středem zespoda nebo z boku Vnější nebo vnitřní závit M6 pro upevnění osvětlovacích těles Pestrý výběr upevňovacích dílů ke stropu vhodných pro každý podklad ertifikovaný výrobek Montáž kustická bariéra Osvětlení kustická bariéra Další dostupné sady... Prvky vnější identifikace Pro zavěšování vývěsních štítů o tloušťce od 2 do 5 mm Snadná výměna štítů, ideální pro propagační účely Hák Rychlé, snadné a pevné upevnění (pro průměr do 2,5 mm, což umožňuje uzavření objímky) Ideální k zavěšování akustických bariér Prvek vnější identifikace, hák 44

45 Zajišťovací závěs Y-FIT Designerský závěs z řady slim-line s povrchovou úpravou "lesk" s možností ergonomické regulace. Dostupný ve verzi do 15 kg se součinitelem bezpečnosti 5:1 (ocelové lanko 1,5 mm) Souprava oboustrannými koncovkami, které umožňují snadnou montáž ve svítidlech s otvory 6 mm Regulace s pomocí šroubu pro vyrovnání nerovnosti svítidel ertifikovaný výrobek Osvětlení Topný panel Prvek vnější identifikace Kódy produktů Koncová kotva Velikost Smyčka (FR) M6 Závitový kolík (EF6) Nábojový válec M6 (ED6) Průchozí kotva (SP) Hák s karabinou (E) Délka (m) Postranní vývod, vnější záviti M6 Postranní vývod, vnitřní závit M6 Postranní vývod, hák Postranní vývod, prvek vnější identifikace Upevnění Y-fit oboustranné s délkou nožky 150 mm Upevnění Y-fit oboustranné s délkou nožky 300 mm 1 SQM611FR SQSF611FR SQHK11FR SQSL511FR SQY150SP11FR SQY300SP11FR 2 SQM612FR SQSF612FR SQHK12FR SQSL512FR SQY150SP12FR SQY300SP12FR 3 SQM613FR SQSF613FR SQHK13FR SQSL513FR SQY150SP13FR SQY300SP13FR 4 SQM614FR SQSF614FR SQHK14FR SQSL514FR SQY150SP14FR SQY300SP14FR 5 SQM615FR SQSF615FR SQHK15FR SQSL515FR SQY150SP15FR SQY300SP15FR 1 SQM611EF6 SQSF611EF6 SQHK11EF6 SQSL511EF6 SQY150SP11EF6 SQY300SP11EF6 2 SQM612EF6 SQSF612EF6 SQHK12EF6 SQSL512EF6 SQY150SP12EF6 SQY300SP12EF6 3 SQM613EF6 SQSF613EF6 SQHK13EF6 SQSL513EF6 SQY150SP13EF6 SQY300SP13EF6 4 SQM614EF6 SQSF614EF6 SQHK14EF6 SQSL514EF6 SQY150SP14EF6 SQY300SP14EF6 5 SQM615EF6 SQSF615EF6 SQHK15EF6 SQSL515EF6 SQY150SP15EF6 SQY300SP15EF6 1 SQM611ED6 SQSF611ED6 SQHK11ED6 SQSL511ED6 SQY150SP11ED6 SQY300SP11ED6 2 SQM612ED6 SQSF612ED6 SQHK12ED6 SQSL512ED6 SQY150SP12ED6 SQY300SP12ED6 3 SQM613ED6 SQSF613ED6 SQHK13ED6 SQSL513ED6 SQY150SP13ED6 SQY300SP13ED6 4 SQM614ED6 SQSF614ED6 SQHK14ED6 SQSL514ED6 SQY150SP14ED6 SQY300SP14ED6 5 SQM615ED6 SQSF615ED6 SQHK15ED6 SQSL515ED6 SQY150SP15ED6 SQY300SP15ED6 1 SQM611SP SQSF611SP SQHK11SP SQSL511SP SQY150SP11SP SQY300SP11SP 2 SQM612SP SQSF612SP SQHK12SP SQSL512SP SQY150SP12SP SQY300SP12SP 3 SQM613SP SQSF613SP SQHK13SP SQSL513SP SQY150SP13SP SQY300SP13SP 4 SQM614SP SQSF614SP SQHK14SP SQSL514SP SQY150SP14SP SQY300SP14SP 5 SQM615SP SQSF615SP SQHK15SP SQSL515SP SQY150SP15SP SQY300SP15SP 1 SQM611E SQSF611E SQHK11E SQSL511E SQY150SP11E SQY300SP11E 2 SQM612E SQSF612E SQHK12E SQSL512E SQY150SP12E SQY300SP12E 3 SQM613E SQSF613E SQHK13E SQSL513E SQY150SP13E SQY300SP13E 4 SQM614E SQSF614E SQHK14E SQSL514E SQY150SP14E SQY300SP14E 5 SQM615E SQSF615E SQHK15E SQSL515E SQY150SP15E SQY300SP15E Jiné délky a konfigurace koncových kotev dostupné na požádání. 45

46 (délka do konce ocelového lanka) (délka nožky) Max 60º Řada závěsů Y-Fit Kompletní, jednotlivá regulovaná sada se dvěma body zavěšení, ideálně se hodí pro kabelové žlaby, drátěné žlaby na kabely, topné panely apod. Zkracuje dobu vrtání o polovinu Připravená k použití, bez nutnosti předběžné přípravy Usnadňuje zavěšení kabelu Dostupná se širokou nabídkou nožek Dostupná s mnoha koncovými druhy upevnění Výška Doporučený výrobek < 2 m Závěs Y-Fit Express nebo lassic > 2 m Příslušenství Y-Fit s HF lassic nebo HF Express (strana 40) Koncové upevnění Montáž Drátěný žlab na kabely Kabelový žlab se vzpěrou G Drátěný žlab na kabely Kódy produktů Koncové pevnění Velikost Délka (m) No.1 (0-15 kg) No.2 (15-45 kg) No.3 (45-90 kg) = 150 mm = 300 mm = 500 mm = 150 mm = 300 mm = 500 mm = 150 mm = 300 mm = 500 mm 1 YF11E150EXP YF11E300EXP YF11E500EXP YF21E150EXP YF21E300EXP YF21E500EXP YF31E150 YF31E300 YF31E500 2 YF12E150EXP YF12E300EXP YF12E500EXP YF22E150EXP YF22E300EXP YF22E500EXP YF32E150 YF32E300 YF32E500 Hák s karabinou (E) Hák s blokádou (EM)* 3 YF13E150EXP YF13E300EXP YF13E500EXP YF23E150EXP YF23E300EXP YF23E500EXP YF33E150 YF33E300 YF33E500 1 YF11EM150EXP YF11EM300EXP YF11EM500EXP YF21EM150EXP YF21EM300EXP YF21EM500EXP YF31EM150 YF31EM300 YF31EM500 2 YF12EM150EXP YF12EM300EXP YF12EM500EXP YF22EM150EXP YF22EM300EXP YF22EM500EXP YF32EM150 YF32EM300 YF32EM500 3 YF13EM150EXP YF13EM300EXP YF13EM500EXP YF23EM150EXP YF23EM300EXP YF23EM500EXP YF33EM150 YF33EM300 YF33EM500 1 YF11SP150EXP YF11SP300EXP YF11SP500EXP YF21SP150EXP YF21SP300EXP YF21SP500EXP YF31SP150 YF31SP300 YF31SP500 2 YF12SP150EXP YF12SP300EXP YF12SP500EXP YF22SP150EXP YF22SP300EXP YF22SP500EXP YF32SP150 YF32SP300 YF32SP500 Průchozí kotva (SP) 3 YF13SP150EXP YF13SP300EXP YF13SP500EXP YF23SP150EXP YF23SP300EXP YF23SP500EXP YF33SP150 YF33SP300 YF33SP500 Součinitel bezpečnosti 5:1-4:1*. Jiné délky a konfigurace koncových kotev jsou dostupné na požádání. lokovací zařízení 1 a 2 jsou dostupná se systémem HF lassic. Pro vytvoření kódu vlastního produktu je třeba vymazat písmena "EXP" na konci výše uvedeného kódu. 46

47 Příslušenství Y-Fit Verzi příslušenství našeho závěsu Y-Fit lze používat s řadou HF, doporučenou pro dlouhá zavěšení. Ideální pro dlouhá zavěšení Umožňuje regulaci blízko objektu Dostupné se širokou nabídkou nožek Dostupné s mnoha koncovými variantami Koncové varianty Max 60º (délka nožky) Drátěný žlab na kabely Topný panel Zářivkové osvětlení Kódy produktů Koncové druhy Velikost No.1 (0-10 kg) No.2 (10-45 kg) No.3 (45-90 kg) = 150 mm = 300 mm = 500 mm = 150 mm = 300 mm = 500 mm = 150 mm = 300 mm = 500 mm Hák s karabinou (E) Y1J150E Y1J300E Y1J500E Y2J150E Y2J300E Y2J500E Y3J150E Y3J300E Y3J500E Hák s blokádou (EM)* Y1J150EM Y1J300EM Y1J500EM Y2J150EM Y2J300EM Y2J500EM Y3J150EM Y3J300EM Y3J500EM Průchozí kotva (SP) Y1J150SP Y1J300SP Y1J500SP Y2J150SP Y2J300SP Y2J500SP Y3J150SP Y3J300SP Y3J500SP Součinitel bezpečnosti 5:1 - *4:1. Další délky a konfigurace koncovéhi upevnění jsou dostupné na požádání. (délka do konce ocelového lanka) (délka nožky) Max 60º Trapéz Y-Fit Ideální pro zavěšení chladicích panelů, klimatizátorů, expanzních boxů, topných panelů apod. Zkracuje dobu vrtání o polovinu Připravený k použití, bez nutnosti předběžné přípravy Dostupný ve verzi do 90 kg povoleného pracovního zatížení se součinitelem bezpečnosti 5:1 Kódy produktů Typ Velikost Trapéz Y-Fit Délka (m) No.2 (0-45 kg) No.3 (45-90 kg) = 500 mm = 800 mm = 500 mm = 800 mm 1 Y21TPZ500EXP Y21TPZ800EXP Y31TPZ500 Y31TPZ800EXP 2 Y22TPZ500EXP Y22TPZ800EXP Y32TPZ500 Y32TPZ800EXP 3 Y23TPZ500EXP Y23TPZ800EXP Y33TPZ500 Y33TPZ800EXP Příslušenství trapézu Y-Fit - Y2J500TPZ Y2J800TPZ Y3J500TPZ Y3J800TPZ Jiné délky a konfigurace koncových ukončení dostupné na požádání. 47

48 Univerzální objímka Ideální pro zavěšení a upevnění všech druhů potrubí a spirálového potrubí. ž šestkrát rychlejší montáže ve srovnání s tradičními metodami Univerzální vhodný pro trubky s vnějším průměrem od 17 do 89 Nahrazuje více než 11 jiných trubkových příchytek různé velikosti Odlitek z jednoho kusu bez svarů Lepší izolace proti vibracím Snadné uskladnění na místě instalace Usnadňuje výpočet nákladů Dostupný ve verzi do 45 kg SWL se součinitelem bezpečnosti 5:1 ertifikovaný výrobek Ideální pro použití s trubkami Y-Pipe (strana 51); možnost dodání po předběžné kompletaci Shodná s DIN 4109 Ocelové topné trubky Ocelové topné trubky Spirálové potrubí Montáž Kódy produktů Typ Rozmiar Univerzální objímka s podložkou a předběžně nasazeným posuvným krytem L = 400 mm na trubky Univerzální objímka s podložkou a předběžně nasazeným posuvným krytem L = 600 mm na trubky Univerzální objímka s podložkou a ocelovým lankem 1,5 m pro spirálové potrubí Univerzální objímka s podložkou a ocelovým lankem 2,5 m pro spirálové potrubí No.2 (0-45 kg) G2M400 G2M600 G2M8M10L1500V G2M8M10L2500V Jiné délky dostupné na požádání. Kontaktujte prosím naše obchodní oddělení. Technické údaje Univerzální příchytka Pracovní teplota: -40 až +110 Kombinovaný spojovací závit: Ø M8 / M10 Snižuje vibrace Posuvný kryt Polyamid 66 (nylon) Možnost posunutí do délky \ odpovídající 8násobku normální délky Toxicita kouře je v souladu s EI a EI Odolná vůči chemickým rozpouštědlům Kaučuková podložka Materiál: EPDM Tvrdost: Shore 48

49 RUFLEX i RUPHEN Podpůrné systémy trubek RUFLEX a RUPHEN umožňují rychlou montáž a zaručují přitom kontinuitu izolace bez nutnosti použití tradičních tepelně izolačních vložek. Univerzální - vhodné pro trubky z měkké oceli, nerezové oceli, mědi a plastů o velikosti od 17 (3/8") do 89 (3") Vysoká účinnost - nižší tepelné ztráty a vysoká odolnost proti vlhkosti Tepelná účinnost (RUFLEX): rozsah pracovních teplot od -40 do +80 Tepelná vodivost při teplotě 0 : 0,035 W/mk Tepelná účinnost (RUPHEN): rozsah pracovních teplot od -50 do +120 Tepelná vodivost při teplotě 10 : 0,030 W/mk Snadná montáž, aretační mechanismus na jedno kliknutí Max. pracovní zatížení: 35 kg Montáž RUFLEX RUPHEN Typ RUFLEX Pro potrubí na teplou a studenou vodu a klimatizaci RUPHEN Pro potrubí s chladicí vodou Max. rozestup svorek při OD NPS ND Kódy produktů vodorovném průběhu (m) mm in mm m G221EXXF 21, ,0 G227EXXF 26, ,4 G234EXXF 33, ,7 G242EXXF 42, ,7 G249EXXF 48, ,0 G260EXXF 60, ,0 G276EXXF 76, ,0 G289EXXF 88, ,5 G221EXXP 21, ,0 G227EXXP 26, ,4 G234EXXP 33, ,7 G242EXXP 42, ,7 G249EXXP 48, ,0 G260EXXP 60, ,0 G276EXXP 76, ,0 G289EXXP 88, ,5 XX označuje sílu izolace (v mm); Pro systém RUFLEX jsou dostupné tloušťky izolace 19, 25 nebo 32 mm. Dostupné tloušťky izolace pro systém RUPHEN jsou 15, 20, 25, 30, 40 a 50 mm. Údaje pro jiné průměry jsou dostupné v našem oddělení prodeje. 49

50 P380 s univerzálními objímkami P640 s univerzálními objímkami Trubková souprava Trubkové sestavy jsou dostupné v předběžně montovaných soupravách, které umožňují rychlé a snadné uchycení potrubí. Na místo se dodávají právě v tomto stavu, aby byla možná okamžitá instalace. Rychlá a snadná montáž - svorky dodávané v předběžně smontovaném stavu jsou připraveny k použití Flexibilní uplatnění - možnost upevnění přímo k falešnému stropu nebo ke stěně, nebo zavěšení pod falešným stropem Úspora pracovní doby - není třeba řezat nosníky na místě, což umožňuje mnohem produktivnější využití pracovní síly Univerzálnost - průměry od 17 do 89 mm Kompatibilita - možnost spojování s Trapézem TPZ a soupravami Y-Fit Zlepšení podmínek OZP - není třeba používat nástroje nebo postupy pro zachování požární bezpečnosti během montáže Dostupný ve dvou verzích pro dvě, tři nebo čtyři trubky Měděné trubky Měděné a ocelové trubky Ocelové trubky Způsoby montáže Max. pracovní zátěž závitové tyče M8 22,5 kg. Šrouby k falešnému stropu Zavěšení pod falešný strop pomocí Trapézu TPZ Upevnění šrouby ke stěně Kódy produktů Popis Kód produktu Rozestup mezi závitovými tyčemi (mm) elková délka (mm) Trubková soupravapro 2 trubky - P380 P382M Trubková svorka pro 3 trubky - P380 P383M Trubková souprava pro 2 trubky s univerzální příchytkou - P380 P382M8200G Trubková souprava pro 3 trubky s univerzální příchytkou - P380 P383M8150G Trubková souprava pro 4 trubky - P640 P644M Trubková souprava pro 4 trubky s univerzální příchytkou - P640 P644M8200G

51 Řada závěsů pro trubky Y-Pipe Umožňuje rychlé a snadné zavěšení dvou izolovaných trubek o průměru od 17 do 89 mm. Jeden kotvící bod, 50% úspora při úkonu vrtání Nahrazuje nosníky, svorky a další vybavení Standardní vzdálenost mezi trubkami: 200 mm; na přání dostupné vzdálenosti 100 a 150 mm Připravené k použití, není nutná předcházející příprava Odstraňuje řezání na místě Snadné skladování Dostupný ve verzi do 90 kg SWL se součinitelem bezpečnosti 5:1 Ideálně vhodná pro použití s univerzální objímkou (strana 48); možnost dodání po předběžné kompletaci Závěs pro trubky Y-Pipe YTR Pro montáž v menší vzdálenosti od stropu 135 mm (délka do konce ocelového lanka) Výška Doporučený výrobek < 2 m Závěs pro trubky Y-Pipe YT nebo TYTR > 2 m Příslušenství závěsu Y-Pipe s HF Express nebo HF lassic (strana 40) 185 mm Montáž Příslušenství k závěsu pro trubky Y-Pipe YTR Pro montáž v menší vzdálenosti od stropu Ocelové trubky Kódy produktů Ocelové trubky a univerzální objímka Ocelové trubky a univerzální objímka Type Velikost Délka (m) No.2 (0-45 kg) No.3 (45-90 kg) 1 YT21EF8200EXP YT31EF8200 Závěs Y-Pipe YT 2 YT22EF8200EXP YT32EF YT23EF8200EXP YT33EF8200 Závěs Y-Pipe YTR (menší délka nožek) 1 YT21EF8200REXP YT31EF8200R Příslušenství YT - YT2J200EF8 YT3J200EF8 Příslušenství YTR - YT2J200EF8R YT3J200EF8R Jiné délky dostupné na přání. 51

52 Nosné lano TI (vnitřní) Montáž D Max 40º 1,5 x D Soupravy nosných lan skládající se z vysoce odolných vodorovných kabelů natažených mezi dvěma upevňovacími body vytvářejí bezpečný systém závěsů, kabelových žlabů a podpěr pro systémy detekce požáru. Ideální řešení pro případy, kdy není možné zhotovit závěsy přímo pod vaznicí nebo vrtat do falešného stropu Není nutné používat elektrické nářadí Kratší doba práce ve výškách Ideálně vhodné pro použití Připravené k použití se svorkou GF Estetické a lehčí než žlaby (strana 72) Příznivější životnímu prostředí, nižší emise O2 Dostupné ve verzích 3 a 6 mm do 100 kg SWL se součinitelem bezpečnosti 5:1 Ideálně vhodné pro používání s řadou spon (strana 53) Ocelové topné trubky Ocelové topné trubky Textilní trubky Kódy produktů Délka (m) Velikost 3 mm (0-30 kg) 6 mm (0-100 kg) 4 TI34 TI64 6 TI36 TI66 8 TI38 TI68 10 TI310 TI TI312 TI TI315 TI TI320 TI TI325 TI TI330 TI TI335 TI TI340 TI TI345 TI645 Součástí soupravy je kus lana se svařenými konci a dvěma zámky. Součinitel bezpečnosti: 5:1. Jiné délky jsou dostupné na přání. 52

53 Spona (interiér) Inovativní a důmyslné šroubovací zařízení, které umožňuje zhotovení závěsu na libovolném místě pod nosným lanem TI. Zaručuje snadné a přesné zavěšení, nezávisle na konfiguraci staveniště. ž desetkrát rychlejší montáž Souprava připravená k použití Není nutné používat ruční elektrické nářadí Umožňuje regulaci ve svislém a vodorovném směru Vačky blokují svou polohu dokonce v úhlu až 60 od vodorovné roviny Možnost pozdějšího nasazení ertifikovaný výrobek Dostupná ve dvou velikostech do 45 kg SWL se součinitelem bezpečnosti 5:1 Ideálně vhodná pro používání s nosnými lany TI (interiér) (strana 52) Spona 3 mm pro lanka 3 mm Montáž Spona 6 mm pro lana 6 mm Nenaklánět od vodorovné polohy víc než pod úhlem 60 stupňů Ocelové trubky Kabelový žlab coustic baffle Kódy produktů Délka (m) Velikost 3 mm (0-15 kg) 6 mm (0-45 kg) 1 TI311EXP TI621EXP 2 TI312EXP TI622EXP 3 TI313EXP TI623EXP 4 TI314EXP TI624EXP 5 TI315EXP TI625EXP 10 TI3110EXP TI6210EXP Součástí soupravy je kus lana připevněný ke sponám a k závěsu HF Express. Součinitel bezpečnosti: 5:1. Jiné délky jsou dostupné na přání. Na přání dostupný se závěsem HF lassic. 53

54 Nosné lano EP (venkovní) Montáž Nosné lano EP tvoří bezpečný systém závěsů v podobě velmi pevných vodorovných kabelů, natažených mezi dvěma kotvícími body. Ideálně se hodí k zavěšování vánočních dekorací, reklamních transparentů, městského osvětlení atd. a také k zhotovení prozatímních kabelových žlabů. Rychlá montáž nahrazující napínací matici a napínák drátu Vhodné pro použití v dynamických instalacích pod širým nebem Připravené k použití Odpadá nutnost příprav Zkracuje dobu práce ve výškách Dostupné ve verzi do 100 kg povolené pracovní zátěže, se součinitelem bezpečnosti 5:1 Ideálně vhodný pro použití s řadou spon (venkovních) (strana 55) Vánoční dekorace Reklamní transparent Vánoční dekorace Kódy produktů Délka (m) Velikost 6 mm (0-100 kg) 10 EPLO EPLO EPLO EPLO306 Součástí soupravy je kus lana o tloušťce 6 mm se svařovanými konci a dvěma zámky. Součinitel bezpečnosti 5:1. Jiné délky dostupné na přání. 54

55 Spona (venkovní) Inovativní a důmyslné šroubovací zařízení, které umožňuje zhotovit závěs na libovolném místě pod nosným lanem EP o tloušťce 6 mm. ž desetkrát rychlejší montáž Souprava připravená k použití Umožňuje regulaci ve svislém a vodorovném směru Vačky blokují svou polohu na 6 mm laně v úhlu do 60 od vodorovné roviny Není nutné používat ruční elektrické nářadí Možnost pozdějšího nasazení ertifikovaný výrobek Povolené pracovní zatížení 45 kg se součinitelem bezpečnosti 5:1 Ideálně se hodí k používání s nosnými lany EP (venkovními) (strana 54) Spona venkovní pro lana 6 mm Montáž Příslušenství spony venkovní pro lana 6 mm Nenaklánět od vodorovné polohy víc než pod úhlem 60 stupňů Vánoční dekorace Dekorace v obchodních centrech Vánoční dekorace Kódy produktů Délka (m) Velikost 6 mm (0-45 kg) 1 EP621 2 EP622 3 EP623 4 EP624 5 EP EP6210 Příslušenství spony EP6 Součástí soupravy je zámek lana připevněný ke sponě. Součinitel bezpečnosti 5:1. Jiné délky jsou dostupné na přání. 55

56 Řada výrobků z nerezové oceli Určená k zavěšení nejrůznějších mechanických a elektrických instalací v potravinářském průmyslu a v prostředí s vysokou vlhkostí. Možnost použití v potravinářském průmyslu a v nasyceném prostředí (kromě prostředí chlorovaných plaveckých bazénů) Těleso a lano z nerezové oceli, trvanlivé pružiny, odolné proti korozi Keramické klíny, které zvyšují pevnost a odolnost Esteticky diskrétní a lehká Dostupná ve dvou verzích zatížitelnosti do 90 kg Dodává se v podobě souprav připravených k použití Koncové ukončení Kódy produktů Koncová kotva Velikost Druh Délka (m) No.2 (0-45 kg) No.3 (45-90 kg) Smyčka (FR) Závitový kolík M6 (EF6)* Závitový kolík M8 (EF8)* Karabinka (EM) Průchozí kotva (SP) Hák s karabinou (E)** 56 Svítidlo Klimatizátor Obdélníkové potrubí 316 / / / / / / 2 1 INOX21FR INOX31FR 2 INOX22FR INOX32FR 3 INOX23FR INOX33FR 4 INOX24FR INOX34FR 5 INOX25FR INOX35FR 10 INOX210FR INOX310FR 1 INOX21EF6 INOX31EF6 2 INOX22EF6 INOX32EF6 3 INOX23EF6 INOX33EF6 4 INOX24EF6 INOX34EF6 5 INOX25EF6 INOX35EF6 10 INOX210EF6 INOX310EF6 1 INOX21EF8 INOX31EF8 2 INOX22EF8 INOX32EF8 3 INOX23EF8 INOX33EF8 4 INOX24EF8 INOX34EF8 5 INOX25EF8 INOX35EF8 10 INOX210EF8 INOX310EF8 1 INOX21EM INOX31EM 2 INOX22EM INOX32EM 3 INOX23EM INOX33EM 4 INOX24EM INOX34EM 5 INOX25EM INOX35EM 10 INOX210EM INOX310EM 1 INOX21SP 2 INOX22SP 3 INOX23SP 4 INOX24SP 5 INOX25SP 10 INOX210SP 1 INOX21E 2 INOX22E 3 INOX23E 4 INOX24E 5 INOX25E 10 INOX210E Součinitel bezpečnosti 5:1. Jiné délky jsou dostupné na přání. * Zásuvné kotvy nejsou dodávány se závitovou tyčí. **Maximální zatížení háku s karabinou činí 20 kg.

57 Speciální soupravy Řada speciálních souprav určených pro zavěšování vybraných mechanických a elektrických dílů a potrubí HV. Všechny nezbytné díly, které umožňují zavěšení, jsou dostupné v jednom sáčku Připravené k použití Rychlá montáž Není nutné používat ruční elektrické nářadí Montáž Svítidlo ezpečnostní osvětlení Fan coil unit Klimatizátor Kódy produktů Plastové potrubí pro kondenzát Potrubí na chladivo v drátěném žlabu Kód produktu Popis Výrobek HFKITDL Souprava určená k upevnění svítidla 8 HF12EF6 + 1 nálepka HFKITLUM Souprava určená k upevnění 8 svítidel 8 HF12SP + 8 drátěných kotev do betonových desek HFKITLIM Souprava určená k zavěšení 2 klimatizátorů 8 TPZ22FR + 8 drátěných kotev HFKITDT Souprava určená k podepření plastového potrubí na kondenzát 8 HF12FR + 8 drátěných kotev HFKITYLF Souprava určená k podepření síťkového žlabu s potrubím na chladivo 8 YF22E300EXP + 8 drátěných kotev HFKITVENTILO Souprava určená k zavěšení 2 ventilátorových konvektorů 8 TPZ21FR + 8 drátěných kotev Kit comprises of 8 Gripple hangers and 8 Příslušenství. 57

58

59 Druhy ukončení Smyčka (FR), Závitový kolík (EF6, EF8, EF10) strana 60 Průchozí kotva (SP), Zarážka (ES) strana 61 Hák s karabinou (E), Mini-hák (ES) strana 62 Válec (ET6, ET8), Hák do obložení (TH) strana 63 Nastřelovací kotva do DX351 i P370E strana 64 Nastřelovací kotva do P700E i GX120, Magnetický polštář (E) strana 65 Poutko (EO), Poutko 45º (EO45) strana 66 Poutko 90º (EO90), Hák na žlab pro ukládání kabelů (T) strana 67
