1 Vysokorychlostní GigE bezdrátový spoj pro novou generaci sítí červen Vladislav Doseděl

2 Vyráběno v USA Rádia jsou vyvinuta, kompletována a testována v San Diego, CA USA Výhody blízkosti vývoje a výroby navzájem: Úzká spolupráce mezi výrobou a vývojem. Zlepšení nebo změny mohou být realizovány okamžitě, což konkurenci může trvat měsíce 2

3 Nová bezdrátová Fiber Technologie vyhovující pro sítě 4G 10 Gbps 1 Gbps 100 Mbps 10 Mbps FSO & 60GHz Radio a/b/g/n E-band Wireless Fiber Fiber Optics 4G: WiMax, LTE, UMB Point to Point 71-86GHz 1 to 10 Gbps Nelicencované pásmo Celosvětově dostupné Point to Point Microwave E-Band návrh hodnot n 1/10 nákladů vlákna n Stejné náklady jako MW n 10x větší šířka pásma Krátké <1km Středně krátké 1-2km Sttřední 2-5 km Středně dlouhé>5 km Dlouhé >10 km Hustá Městské Industriál Residenční venkovské zástavba ní předměstí Předměstí Vzdálenost/Topologie/Segment 3

4 Technologie E-Band Point-to-Point přenos Přenos ze střechy, věží nebo přímo přes okno z kanceláře Umožňuje velmi blízké linky bez interferencí Rychlost dat jako po vlákně Nelicencované pásmo Bezpečné Jednoduchá instalace Přemístitelné zařízení Mnoho možností jak instalovat Point-to-Point Ring Kombinovaně Signál je konvertován do milimetrových vln, modulován a vysílán na 80 GHz Anténa přijme signál a ráio konvertuje zpět na opticý nebo metalický RF signál 4 GigE je přijímán ze sítě GigE je odeslán zpět do sítě

5 Jedinečná E-Band technologie Converter Amplifier 1/4W PA AMP1 BPF1 AMP2 AMP3 AMP5 BPF4 AMP6 Mixer U/D U/D BPF2 LNA LNA 0.1µ phemt GaAs Power Amplifier chip ~ 3.0x3.5x0.05mm ¼ Watt / 24dBm design AMP4 Multiplier IF AMP1 x4 To Modem Výhradní IP licence od Northup-Grumman pro vysoce integrované za současného stavu techniky MMIC chipy >50% redukce čipu - 6 integrovaných zařízení nahradí 13 komerčně dostupných zařízení Zesilovač s výkonem ¼ wattu není komerčně dostupný Výhody v nákladech(000 s $), výstupní výkon(~3x), hodnoty šumu a linearity 5 Nejlepší poměr výkonu a ceny

6 E-Link 1000 LR & Q Ø GigE Full Duplex, Layer-1 Ø Systém s největším výkonem v odvětví Ø Nejnižší 5µsec Ø Tenké & lehké Ø Nízká 30W Ø Transparentní SyncE & IEEE1588v2 Ø Vyměnitelné rozhraní GigE Ø PoE (Power over Ethernet) Ø RF laditelné kanály Ø Rozšířitelné až na 2Gbps Ø Zpětně kompatabilní/ použitelné jako náhrada E- Link 1000EXR Specifications Transmit Power ATPC Range Receiver Threshold Minimum Link Range Latency Data Rate Modulation Antenna Input Power Weight +23dBm (DBPSK), +21dBm (QPSK) 0-30 db -63dBm (DBPSK), -65dBm (QPSK) 50m <5µsec 1250 Mbps (GigE) Cu, MM, SM DBPSK or QPSK 0.3m / 0.6m 0.8A 3.9 Kg 6

7 Největší Link Budget & Nejdelší vzdálenost Největší výstupní výkon v odvětví, +23dBm a vetší výkon antény při 45dBm s anténou 30 cm E-Band má ~7dB větší zisk na link než nejbližší konkurence To umožňuje poskytovat GigE I v případě kdy konkurence musí použít Adaptive Rate a snížit rychlost o 90% (na 100 Mbps) To zajišťuje ~o 25% větší vzdálenost při zachování stejné dostupnosti jako konkurence; -12 GigE Link Budgets pro BER = 1x10 Nejbližší konkurent 182 dbm E-Band Communications 189 dbm 7

8 Dešťové zóny Intenzivní déšť (ne průměrné hodnoty) mohou limitovat bezdrátové technologie Nicméně dešťové zóny jsou velmi dobře zdokumentovány a umožňují plánovačům sítí velmi pečlivě navrhnout bezdrátovou technologii i s ohledem na toto. 8

9 Spolehlivost spoje na 2-5 km Přibližná vzdálenost s dostupností %: London, Stockholm, Oslo, Moscow 4-5km; Los Angeles, San Francisco Milan, Rome 3+km, New York City; North Africa, Middle East ~7km; Salt Lake City, Las Vegas Availability by ITU-R Rain Region E-Link 1000 Distance in Miles ftantenna 1250M bps Availability % RegionN Region K Region E Region D RegionB Carrier Grade RegionA Distance (km) San Francisco/Vancouver/Cape Town Los Angeles/London/Moscow New York/Seoul/New Delhi Miami/Hong Kong/Bangalore Salt Lake City/Las Vegas Riyahd 9

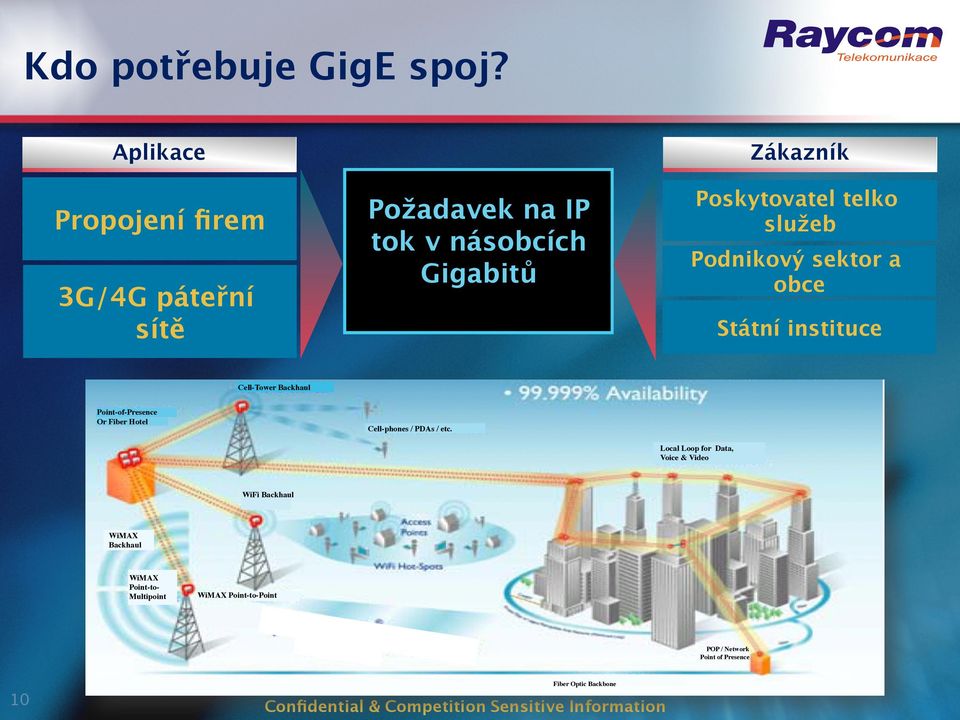

10 Kdo potřebuje GigE spoj? Aplikace Propojení firem 3G/4G páteřní sítě Požadavek na IP tok v násobcích Gigabitů Zákazník Poskytovatel telko služeb Podnikový sektor a obce Státní instituce Cell-Tower Backhaul Point-of-Presence Or Fiber Hotel Cell-phones / PDAs / etc. Local Loop for Data, Voice & Video WiFi Backhaul WiMAX Backhaul WiMAX Point-to- Multipoint WiMAX Point-to-Point POP / Network Point of Presence 10 Fiber Optic Backbone

11 Aplikace poslední míle Tradiční přístupové sítě alternativy k vláknu Přístupová síť: LAN, WAN Poslední míle rychlost vlákna, flexibilita bezdrátu Virtuální vlákno místní smyčky/ring pro přenos dat, hlasu a videa Propojení obchodní, univerzity, nemocnice, státních úřadů, obecních nebo vojenských objektů. Instalace před vláknem, rozšíření, záloha Můžete připojit ihned než stihnete doinstalovat optiku E-Band přemístitelné po instalaci optiky Lze použít jako záložní trasu k optice Vhodné k okamžitému posílení trasy optiky v případě aktuální potřeby 11 Value Proposition 1/10 nákladů optiky; může být instalováno během několika hodin

12 E-Link Gbps řešení 2+0 Spojovací prvek antén (OMT) Ø Dva E-Link s připojené na jednu anténu s využitím horizontální a vertikální polarizace Ø Zdvojnásobí kapacitu na 2Gbps vzduchem 12 Specifications Frequency Range Antenna Port loss to A or B Radio Port Port-to-Port Isolation Return Loss (each port) Polarization Adjustment Range Weight GHz Maximum - 1 db max Typical db > 30 db > 20 db ±5º 4.7 lbs Weight with radios 27.4 lbs 12

13 Páteř & přístupová síť kapacita vlákna za cenu bezdrátu! Tradiční mikrovlny (MW) Architektura hvězda Kapacita MW je omezena 1x-2x-3x 100 Mbps Potřeba zálohy 1+1 na kritických trasách potřeba dvojnásobku zařízení E-Band umožňuje novou architekturu IP Ring Zálohované, ekvivalent vlákna, kapacita GigE Vysoce spolehlivé ring vs point-to-point Stačí polovina zařízení vs záloha 1+1 Rovnocené nebo nižší náklady jako 18-38GHz MW ale s 4 násobným výkonem 13 Mobile Voice & Data Fiber POP 13

14 Závěr E-Band výhody Vlastníme nejmoderněší millimeter-wave MMIC chip na světě, obsahující +24dBm Power Amplifier Přijímač je jeden modul, tvořený naším vlastním MMICs Výborná izolace TX/RX >90dB Vynikající výstupní výkon dBm Psat Největší zisk na link mezi radii 70/80GHz v odvětví Nejvyšší spolehlivost Nejdelší vzdálenost 14

15 E-Band výhody - pokračování E-Link 1000LR a Q series je zařízení typu Layer 1 propojitelné mezi existujícím zařízením třetích stran IP switchem Nejnižší latence <5µsec Transparentní pro Jumbo Packety (testováno na 16,000 bytů) Transparentní pro časový Ethernet protokol jako je SyncE and IEEE1588v2 Power over Ethernet (PoE) Nízká spotřeba (méně než 30W) Vyměnitelné rozhraní (optika nebo metalika) Malý rozměr, nízká váha GigE & CPRI interface Nativní TDM & IP přenos, přes volitelnou MultiPort jednotku 2Gbps řešení, použitím křížové polarizace dvou rádií na jedné anténě 15

16 Nabízíme Prostá dodávka hardware Dodávka hardware včetně instalace Servis (i pozáruční) Pronájem jednotlivých spojů nebo celé trasy 16

17 Děkuji za pozornost Vladislav Doseděl Raycom Services s.r.o. 17
