1 OSA a moderní optické přenosy v transportní síti Vratislav Blažek, EXFO Electro Optical Engineering Jan Brouček, PROFiber Networking Analýza 40/100G signálů OK 2012 Peter Potrok, Josef Beran josef.beran@profiber.cz

2 Analýza 40G/100G signálů témata A Klientské rozhraní B Linkové rozhraní C Testování na straně klientského rozhraní D Testování na straně linkového rozhraní E Zkušenosti info@profber.cz Copyright PROFiber Networking s.r.o.

3 Testování 40/100G na síti Klientské rozhraní směrem k zákazníkovi orientované na služby rozhraní standard. paralelní optiky 40 Gbit/s & 100 Gbit/s Ethernet, OTN vývoj Linkové rozhraní směrem k hlavní transportní síti Transportně orientované koherentní sériová optika - hlavně DP- QPSK kódování OTN mandatory Zdroj: EXFO

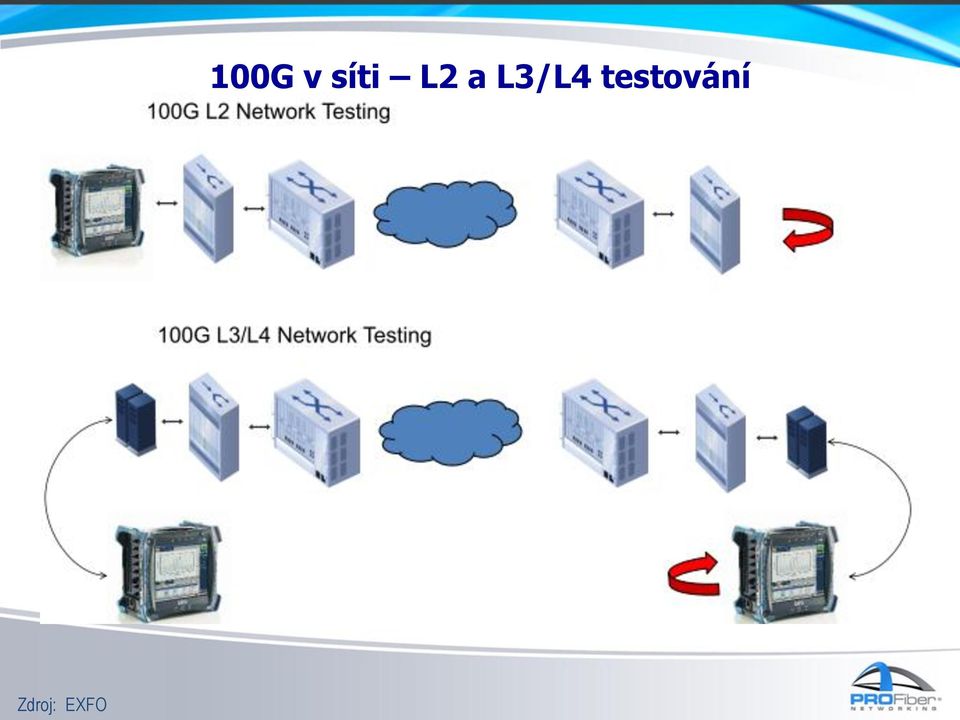

4 Zdroj: EXFO 100G v síti L2 a L3/L4 testování

5 Klientské rozhraní Klíčové otázky 40G/100G Linkové rozhraní Jaká je překlenutelná vzdálenost? - do 40 km (ER4 100GE SMF CFP) Jaký interface hodláte použít? - CFP 4x25G (Opnext nebo Finisar ) - CFP 10x10G (Santur)? - nebo obdobně QSFP, CXP Jaká modulace je použita? - RZ, NRZ, DRZ atd. Kde si myslíte, že jsou největší úskalí? - Vrstva 1&2 or 3 - Vyšší vrstvy, jako L4 a vyšší? Jaká linková rychlost se bude testovat? - 100GigE nebo OTU4 (112G) - 40GigE nebo OTU3(43G) Jaký multiplex a mapování vás zajímá? - ODU2 nebo ODU0 až ODU4 - EoOTN Jaká je překlenutelná vzdálenost? - přes 1000 km Co je skutečně to, co chceme testovat? - Optický výkon přenosových zařízení? - BER test přenosových zařízení? Jaký modulační formát hodláte použít? - DP-QPSK - 16QAM nebo DP-16QAM - Single Carrier, Dual Carrier, Super- Channel Jak bude signál detekován na straně RX? - Přímá detekce? - Koherentní detekce? Jakou přenosovou rychlost použijeme? Nějaké plány pro 400G nebo 1T? Zdroj: EXFO

6 Analýza optického spektra Optický spektrální analyzátor 1x koherentní vln. délka, 4x metropolitní vln. délka WORKSHOP IBM Bratislava Zdroj: ADVA

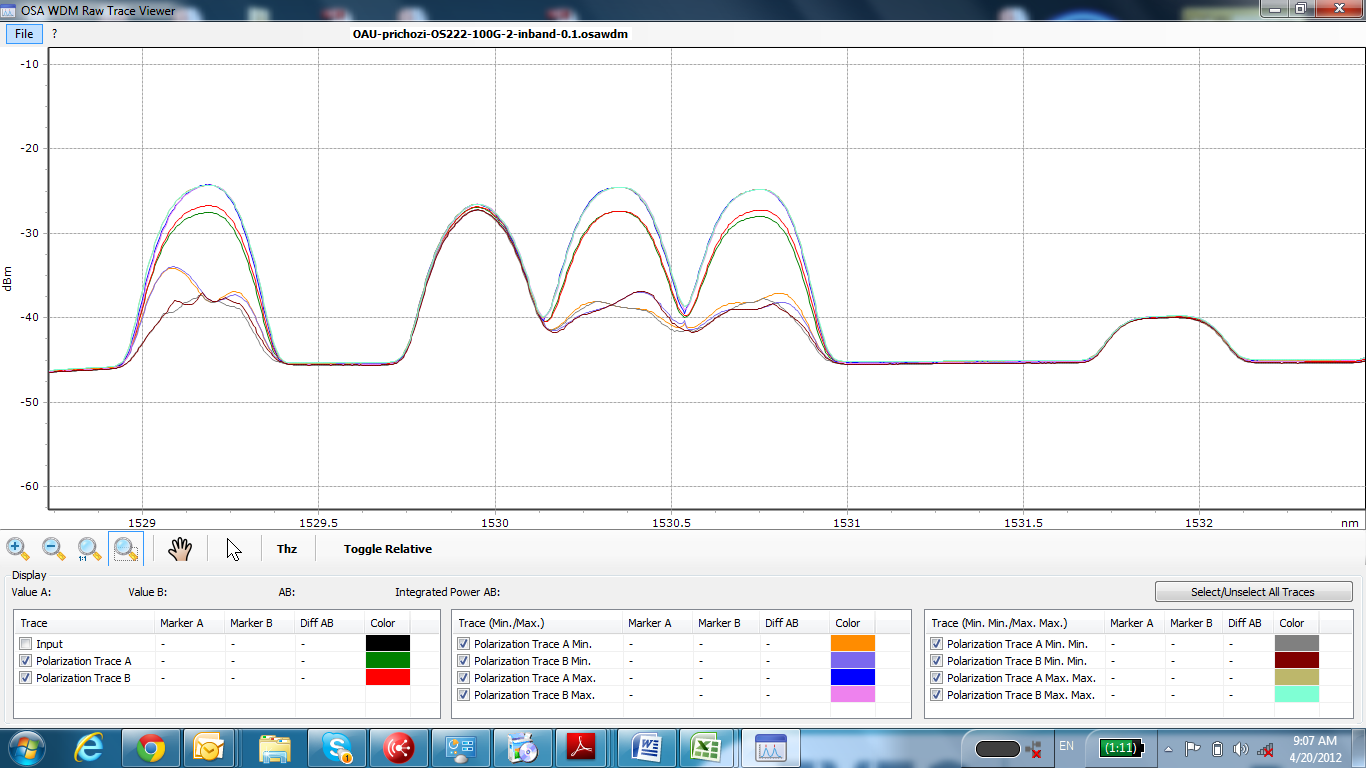

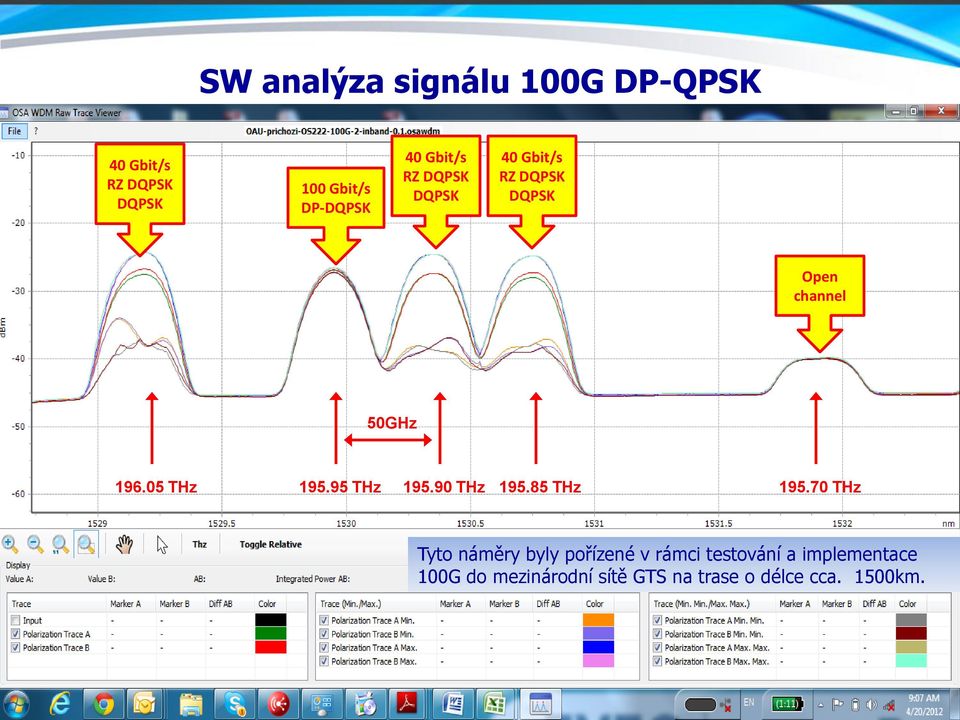

7 SW analýza signálu 100G DP-QPSK 40 Gbit/s RZ DQPSK DQPSK 100 Gbit/s DP-DQPSK 40 Gbit/s RZ DQPSK DQPSK 40 Gbit/s RZ DQPSK DQPSK Open channel 50GHz THz THz THz THz THz Tyto náměry byly pořízené v rámci testování a implementace 100G do mezinárodní sítě GTS na trase o délce cca. 1500km. Zdroj: EXFO

8 Náměr signálu 100G DP-QPSK z OSA 40 Gbit/s RZ DQPSK DQPSK 40 Gbit/s RZ DQPSK DQPSK 10 Gbit/s DRZ 10 Gbit/s DRZ 10 Gbit/s NRZ 10 Gbit/s NRZ 100 Gbit/s DP-DQPSK 40 Gbit/s RZ DQPSK DQPSK Měření signálu OK (integrated power) Měření šumu InBand, důvěryhodné? Single vs. Dual Polarization Open channel EXFO Toolbox šum při RBW 0,1nm: -39,33 dbm InBand měření šumu OSA HW + SW! + nastavení! (zkušenosti 5000 náměrů, zkušenosti z ČR) Zdroj: EXFO Tyto náměry byly pořízené v rámci testování a implementace 100G do mezinárodní sítě GTS na trase o délce cca. 1500km.

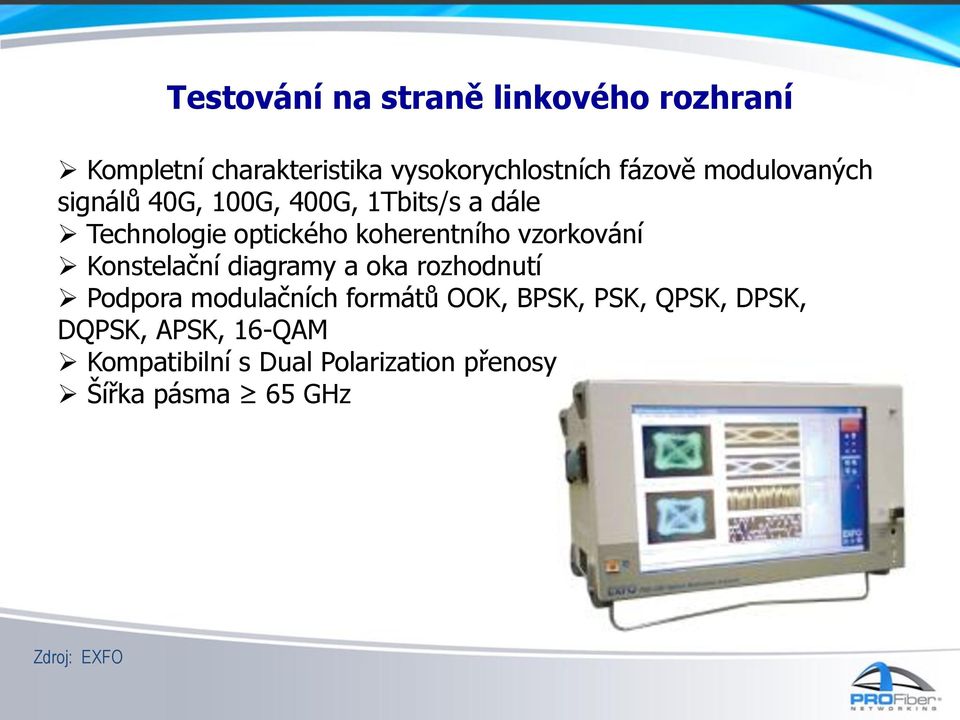

9 Testování na straně linkového rozhraní Kompletní charakteristika vysokorychlostních fázově modulovaných signálů 40G, 100G, 400G, 1Tbits/s a dále Technologie optického koherentního vzorkování Konstelační diagramy a oka rozhodnutí Podpora modulačních formátů OOK, BPSK, PSK, QPSK, DPSK, DQPSK, APSK, 16-QAM Kompatibilní s Dual Polarization přenosy Šířka pásma 65 GHz Zdroj: EXFO

10 Parametr EVM Pokročilé zpracování EVM (Error Vector Magnitude = velikost chybového vektoru) EVM výpočet za polarizaci EVM rms řešení v časové oblasti EVM EVM definice Průměrná EVM (EVM-rms) průměr přes všechny symboly Řešení EVM v časové oblasti Zdroj: EXFO

11 Zdroj: EXFO Detailní analýza BER

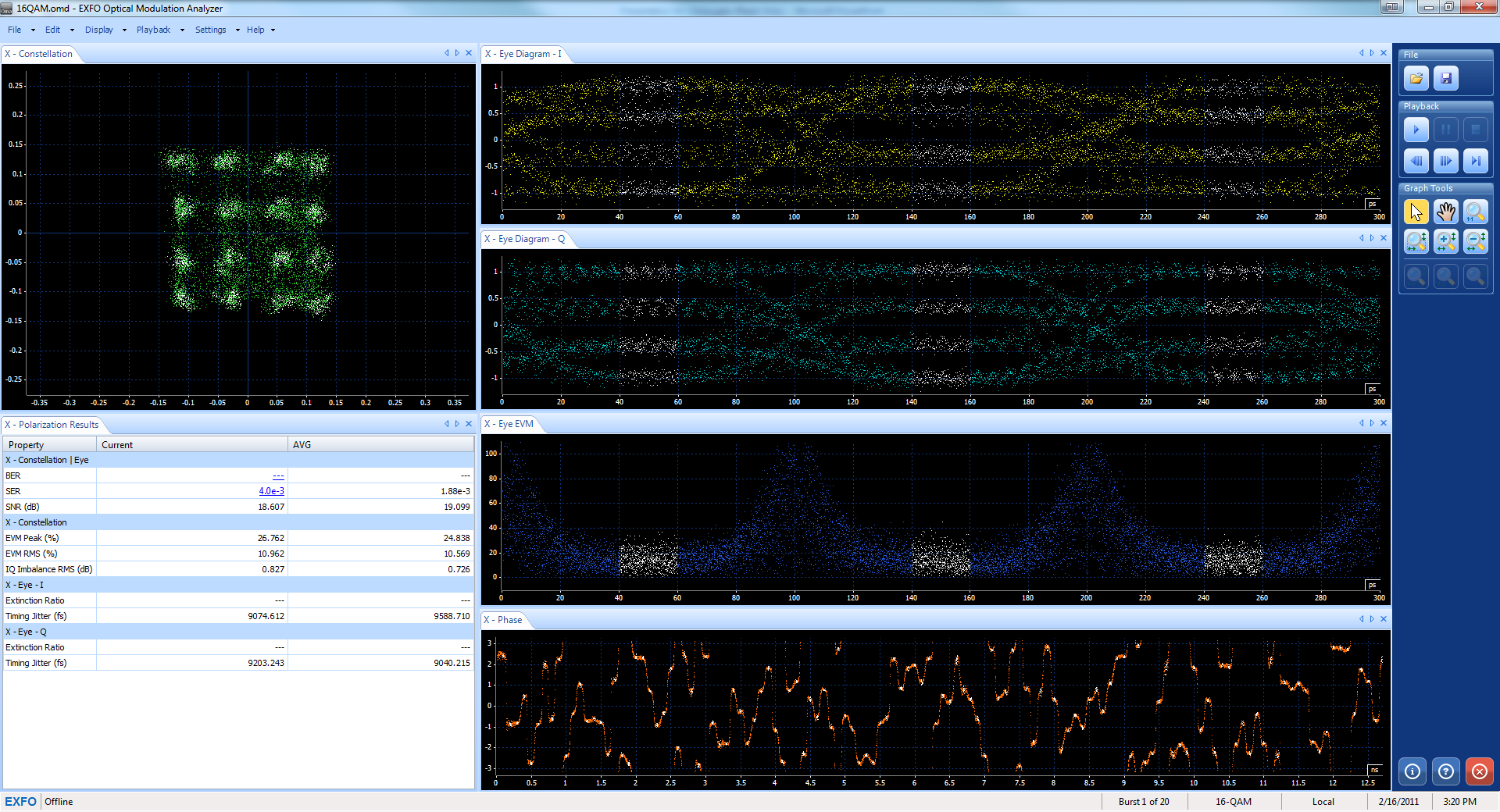

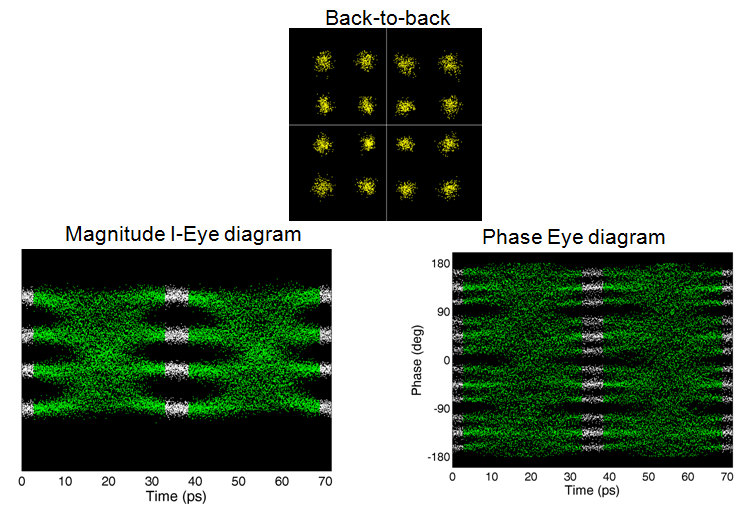

12 Zdroj: EXFO 16-QAM 56GBd signál

13 Zdroj: EXFO 56GBd 16-QAM signál časová oblast

14 Masky Perfektní doplněk pro rychlé a efektivní testování shody vysílačů ve výrobě. Jsou k dispozici masky Konstelačního diagramu, oka rozhodnutí a EVM: - 1G, 10G, 25G a 40G ITU-T a IEEE OOK masky - Všechny masky můžou být editovány uživatelem pro přizpůsobení Konstelační diagram Oko rozhodnutí Zdroj: EXFO EVM

15 Chromatic Dispersion Unwrapping CD unwrapping dosahuje standardními algoritmy až ± 500ps/nm - Dostatečné pro 10G kompenzovaných spojení - Nestačí však pro nekompenzované trasy a nekompenzované PMD 26km, 28G QPSK, no unwrapping 26km, 28G QPSK, 400ps/nm unwrapping With Bessel filtering Zdroj: EXFO

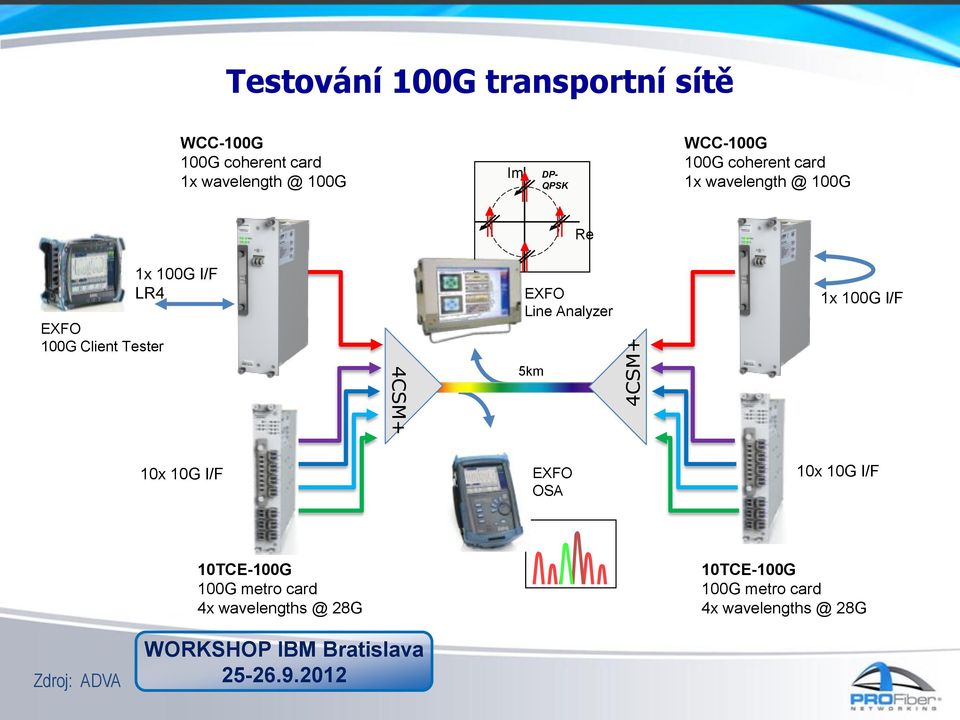

16 4CSM+ Testování 100G transportní sítě WCC-100G 100G coherent card 1x 100G Im DP- QPSK WCC-100G 100G coherent card 1x 100G Re EXFO 100G Client Tester 1x 100G I/F LR4 EXFO Line Analyzer 1x 100G I/F 4CSM+ 5km 10x 10G I/F EXFO OSA 10x 10G I/F 10TCE-100G 100G metro card 4x 28G 10TCE-100G 100G metro card 4x 28G Zdroj: ADVA WORKSHOP IBM Bratislava

17 4CSM+ Testování 100G transportní sítě WCC-100G 100G coherent card 1x 100G Im DP- QPSK WCC-100G 100G coherent card 1x 100G Re EXFO 40G Client Tester EXFO Line Analyzer EXFO 40G Data Tester 1x 40G I/F SR4 IBM Switch G82xx 1x 40G SR4 5x 10G 4CSM+ 5km EXFO OSA 1x 40G SR4 5x 10G 1x 40G I/F SR4 IBM Switch G82xx Juniper QFX 3500 Juniper QFX 3500 IBM Switch SAN 40B (BRCD) 1x 8G FC 5TCE-10G-AES 10G muxponder card 1x AES 256 encrypted STM-64 output 1x 8G FC IBM Switch SAN 40B (BRCD) Zdroj: ADVA WORKSHOP IBM Bratislava

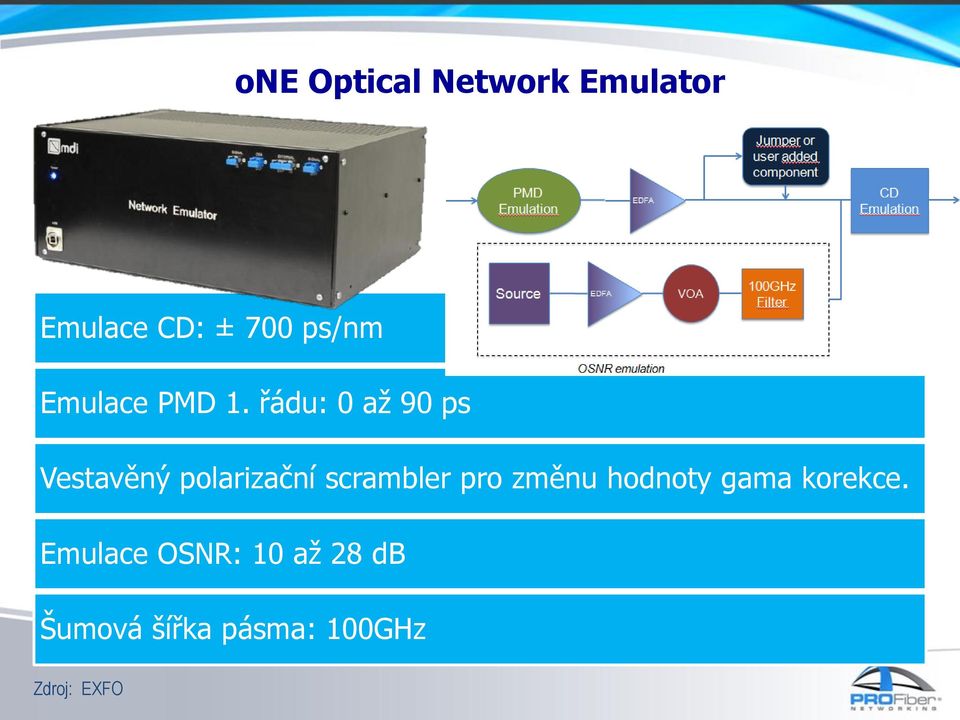

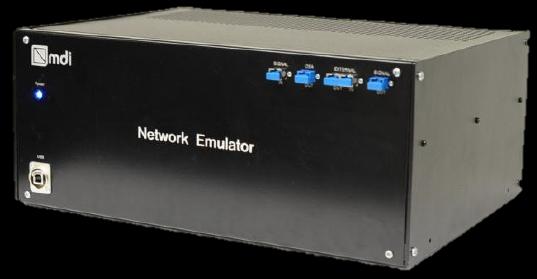

18 one Optical Network Emulator Emulace CD: ± 700 ps/nm Emulace PMD 1. řádu: 0 až 90 ps Vestavěný polarizační scrambler pro změnu hodnoty gama korekce. Emulace OSNR: 10 až 28 db Šumová šířka pásma: 100GHz Zdroj: EXFO

19 Závěr Dobrá zkušenost Automatické vyhodnocení 10/40G InBand OSNR pomocí SW nástroje EXFO OSA ToolBox je spolehlivé. Ruční vyhodnocení polarizačních skenů pomocí offline SW nástroje EXFO Raw Viever zpřesňuje výsledky (ruční korekce), umožňuje podívat se do kanálů (ukáže polarizační závislost vlivem PMD). AKADEMIE VLÁKNOVÉ OPTIKY A OPTICKÝCH KOMUNIKACÍ FO-15 Optické vlnové multiplexy CWDM/DWDM a jejich měření, Praha, Trnava FO-17 Optické přístupové sítě WDM-PON, VŠB Ostrava info@profber.cz Copyright PROFiber Networking s.r.o.

20 Děkujeme za pozornost Otázky? Nápady? Zdroj: vlastní zkušenosti, materiály a dokumentace od info@profber.cz Copyright PROFiber Networking s.r.o.
