1 POLICIE ČESKÉ REPUBLIKY KRAJSKÉ ŘEDITELSTVÍ POLICIE MORAVSKOSLEZSKÉHO KRAJE odbor informačních a komunikačních technologií PŘÍLOHA Č. 1 AKCE : Propojení objektů PČR KŘ MsK kraje Ostrava, ul. 30. dubna č PČR, ul. Na hradbách č. 22, 24- telekomunikační síť pro potřeby MV ČR - podklady pro zadávací podmínky POPIS STAVBY Jedná se o novou liniovou stavbu podzemního telekomunikačního vedení MV ČR - propojení několika objektů PČR v centru Ostravy, k. ú. Moravská Ostrava, realizovanou pomocí ochranných trubek/chrániček s následnou instalací 48vl. optického kabelu. Důvodem realizace této stavby je propojení lokálních počítačových sítí/lan do většího celku - městské počítačové sítě /MAN a její propojení na síť WAN/MV ČR.V rámci této sítě požadujeme realizovat přenosy-dat, hlasu a obrazu. V rámci této telekomunikační trasy požadujeme propojit následující objekty : - A objekt KŘ PČR Správa MsK Ostrava, ul. 30. dubna č. 24, Ostrava 1, k.ú. Moravská Ostrava, p.č. 937/1, p.č B objekt PČR Ostrava, ul. Českobratrská 10, Ostrava 1, k. ú. Moravská Ostrava, p.č. 946/1 - C objekt PČR Ostrava, ul. Na hradbách č. 19, Ostrava 1, k.ú. Moravská Ostrava, p.č D objekt PČR Ostrava, ul. Na hradbách č , Ostrava 1, k.ú. Moravská Ostrava, p.č. 567/1, p.č. 567/1. - E objekt PČR Ostrava, ul. Na hradbách č , Ostrava 1, k.ú. Moravská Ostrava, p.č. 563/1, p.č. 563/2. DOPORUČENÁ TELEKOMUNIKAČNÍ TRASA - objekt A, p. č. 987/1 /TM - 1.NP/DR A/ukončení 48vl., prostup do 1.PP/KK kab.rezerva - kříž 30m/ kabelová trasa probíhá v 1.PP objektů PČR - p. č. 987/1 a p. č. 930 (sklady, chodby ). - technický protlak / výkop č. 1, ulicí Herodova, p. č. 929/3 - možnost napojení na chráničku PČR, která je umístěna v chodníku ul. Herodova p.č. 929/3 ( počátek chráničky umístěn u vstupní brány do objektu "B"). - prostup do objektu B, p. č. 946/1 - kabelová trasa probíhá v prostoru 1.PP, prostup do TM/ 1.PP/kabelová rezerva - kříž 30m/ DR B /RU vstup-výstup - 12vl. / pokračování kabelové trasy v 1.PP k prostupu do Kolektoru - 28P/SLP"- ul. Sokolská, Ostrava, p. č. 941/1. - prostup " 28P/SLP " do Kolektoru, ul. Sokolská, Ostrava p. č. 941/1 - telekomunikační kabel v chráničce uložen v kabelovém roště až k prostupu "106L/SLP" výstup z Kolektoru, ul. Sokol - ská, Ostrava, p.č. 3506/1. Umístění kabelu s chráničkou v kabel. roštu určí správce kolektoru, 30. dubna Ostrava mskoikt@mvcr.cz Tel.: mob.: Fax:

2 včetně technických podmínek na použité prvky - kabel, chráničky, průchodky atd./lsoh, samozhášivost, vodotěsnost, plynotěsnost, odolnost proti hlodavcům atd./. - prostup 106L/SLP s Kolektoru, ul. Sokolská, p.č. 3506/1 do objektu C, p. č. 570, kabelová trasa probíhá v prostoru 1.PP/ v KK kabelová rezerva- kříž 40m/ - pokračování trasy v 1. PP- průraz do objektu D /KSZ Ostrava p.č. 577/2. - prostup 1.PP do "KSZ Ostrava", ul. Na hradbách č. 21, Mor. Ostrava, p.č.577/2, 1.PP/ kabelová rezerva - kříž 50m/ sklad 1.PP/RU vstup/výstup 4vl., nástěnná rozváděčová skříňka- pokračování kabelové trasy 1.PP ( chodby, sklady - trasa telekomunikačního kabelu bude určena správcem objektu/ - výstup z objektu v 1.PP, ulice Na hradbách,ostrava, p.č. 566/2 technický protlak / výkop č.2. - technický protlak /výkop č. 2 přes ulici Na hradbách, Ostrava, p. č. 566/2 do objektu D, p. č. 567/6 /1.PP. - vstup do objektu D, p. č. 567/1, 1.PP/KK -kabelová rezerva - kříž 30m/, kabelová trasa prochází 1.PP/prostup do TM/1.NP/RU vstup - výstup 12vl. Sestup kabel. trasy ( stejnou trasou ) zpět do 1.PP objektu 567/1 - průchod v 1.PP do sousedního objektu PČR p.č. 567/6, výstup kabelové trasy z objektu v 1.PP, ulice Na hradbách, Ostrava, p.č. 566/1/ technický protlak/výkop č technický protlak /výkop č.3 - ulicí Na hradbách, Ostrava, p.č. 566/1 do objektu "E" p.č. 563/1/ 1.PP, (možnost využití kolektoru fa Dalkia mezi objekty "E" a "D" nutnost místního šetření - prověření průchodnosti kolektoru). - vstup do objektu E, p. č. 563/1 - kabelová trasa vede prostorem 1.PP - prostup do objektu PČR, p. č. 563/2 - prostup do 1.NP/ TM zde umístit i kabelovou rezervu - kříž 30m, v DR - E /ukončení 48vl. optického kabelu. POŽADAVKY NA ZÁKLADNÍ TECHNICKÉ VYBAVEN Í JEDNOTLIVÝCH PROPOJENÝCH BODÚ A - E 1)objekt "A" : - trasování - lišty, chráničky, závěsné svorky, konzoly, popisy, pásky atd. - výsuvné optické rozváděče pro ukončení 48 vláken OK, kompletní vybavenost(kazety, adaptéry, pigtaily atd.)/odf. - vyvazovací panely - horizontální /4ks - ukončení OK - E2000APC/48vl./SM + kryt na konektory - police/ 2ks - kříž z kabelovou rezervou - 1x chránička pro OK, LSOH, samozhášivá, detekční vodiče - optické patch kabely - 1m/10ks, singlemode 9/125µm, duplex,simplex - 2m/10ks, singlemode 9/125µm,duplex,simplex - 3m/5ks, singlemode 9/125µm,duplex,simplex - 5m/2ks, singlemode 9/125µm, duplex, simplex - konektorování- SC/E2000 APC, E2000APC/E2000 APC, E2000APC/LC - speciální FC/PC - E2000/APC /8ks duplex/2m - průrazy/požární odolnost ucpávek, přepážek - parametry a typy stanoví požární zpráva. 2)technický protlak/výkop č.1 - ulicí Herodova, Ostrava mezi objekty "A" a "B" : - 2x chránička pro optokabel /zakomponované detekční vodiče, LSOH, samozhášivá. - 2x korugovaná ohebná chránička dvouplášťová, ochranná. - požadavky na prostupy do objektů "A" i " B"/plynotěsné, vodotěsné, odolné hlodavcům, požární odolnost ucpávek - stanovit v požární zprávě (počty, umístění, parametry). - ochranná fólie, zákrytové desky, markery ( ohyby, vstupy do objektů, spojky). - schválení PD /vlastník pozemku. 3) objekt "B" : - trasování - lišty, chráničky, závěsné svorky, konzoly, popisy, pásky atd. - police/2ks - ventilační jednotka/1ks - 19" napájecí panel 6x230V, vypínač, přepěťová ochrana/1ks - výsuvný optický rozváděč pro ukončení 24vláken OK, kompletní vybavenost (kazety, adap-

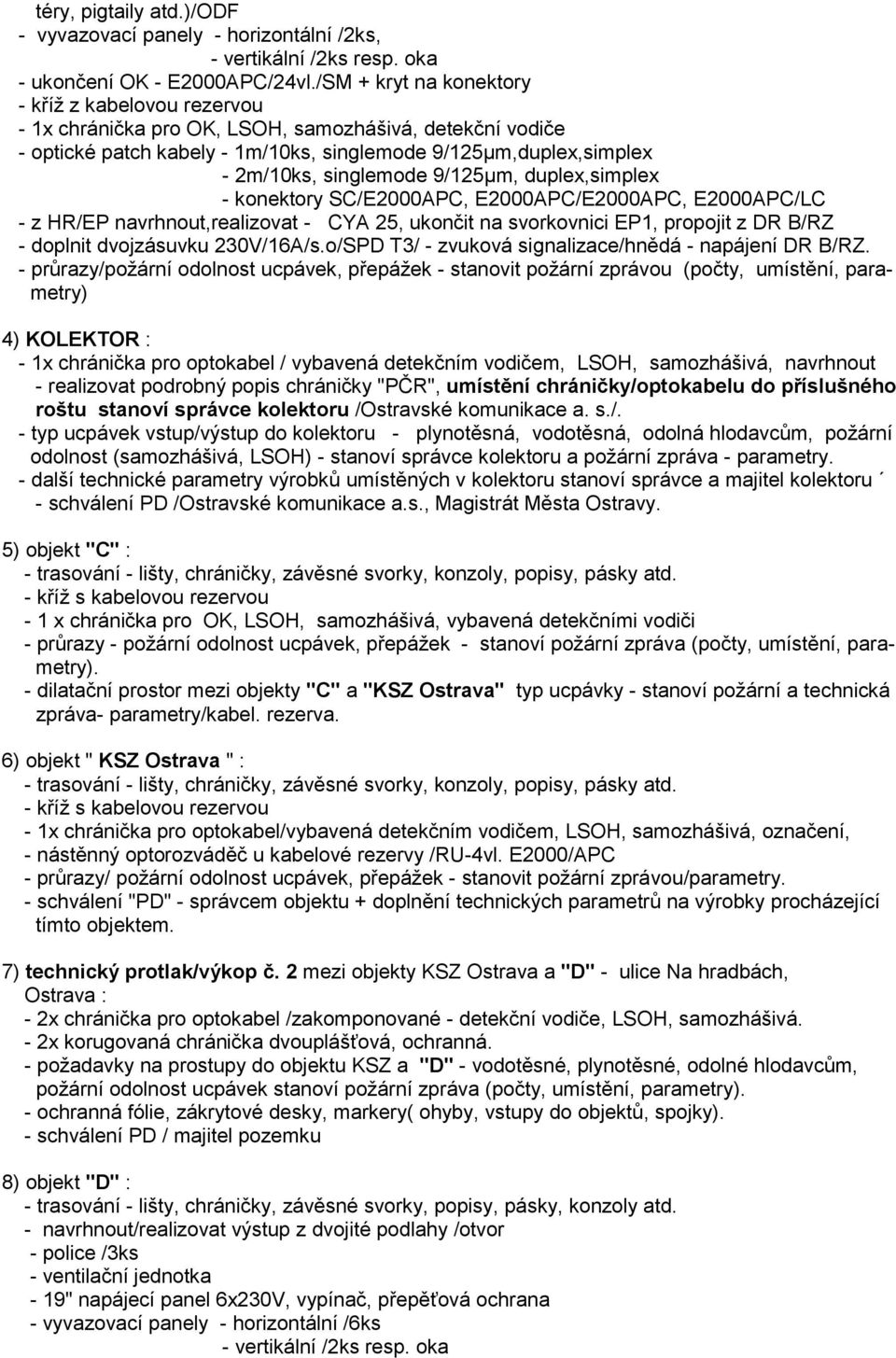

3 téry, pigtaily atd.)/odf - vyvazovací panely - horizontální /2ks, - vertikální /2ks resp. oka - ukončení OK - E2000APC/24vl./SM + kryt na konektory - kříž z kabelovou rezervou - 1x chránička pro OK, LSOH, samozhášivá, detekční vodiče - optické patch kabely - 1m/10ks, singlemode 9/125µm,duplex,simplex - 2m/10ks, singlemode 9/125µm, duplex,simplex - konektory SC/E2000APC, E2000APC/E2000APC, E2000APC/LC - z HR/EP navrhnout,realizovat - CYA 25, ukončit na svorkovnici EP1, propojit z DR B/RZ - doplnit dvojzásuvku 230V/16A/s.o/SPD T3/ - zvuková signalizace/hnědá - napájení DR B/RZ. - průrazy/požární odolnost ucpávek, přepážek - stanovit požární zprávou (počty, umístění, parametry) 4) KOLEKTOR : - 1x chránička pro optokabel / vybavená detekčním vodičem, LSOH, samozhášivá, navrhnout - realizovat podrobný popis chráničky "PČR", umístění chráničky/optokabelu do příslušného roštu stanoví správce kolektoru /Ostravské komunikace a. s./. - typ ucpávek vstup/výstup do kolektoru - plynotěsná, vodotěsná, odolná hlodavcům, požární odolnost (samozhášivá, LSOH) - stanoví správce kolektoru a požární zpráva - parametry. - další technické parametry výrobků umístěných v kolektoru stanoví správce a majitel kolektoru - schválení PD /Ostravské komunikace a.s., Magistrát Města Ostravy. 5) objekt "C" : - trasování - lišty, chráničky, závěsné svorky, konzoly, popisy, pásky atd. - kříž s kabelovou rezervou - 1 x chránička pro OK, LSOH, samozhášivá, vybavená detekčními vodiči - průrazy - požární odolnost ucpávek, přepážek - stanoví požární zpráva (počty, umístění, parametry). - dilatační prostor mezi objekty "C" a "KSZ Ostrava" typ ucpávky - stanoví požární a technická zpráva- parametry/kabel. rezerva. 6) objekt " KSZ Ostrava " : - trasování - lišty, chráničky, závěsné svorky, konzoly, popisy, pásky atd. - kříž s kabelovou rezervou - 1x chránička pro optokabel/vybavená detekčním vodičem, LSOH, samozhášivá, označení, - nástěnný optorozváděč u kabelové rezervy /RU-4vl. E2000/APC - průrazy/ požární odolnost ucpávek, přepážek - stanovit požární zprávou/parametry. - schválení "PD" - správcem objektu + doplnění technických parametrů na výrobky procházející tímto objektem. 7) technický protlak/výkop č. 2 mezi objekty KSZ Ostrava a "D" - ulice Na hradbách, Ostrava : - 2x chránička pro optokabel /zakomponované - detekční vodiče, LSOH, samozhášivá. - 2x korugovaná chránička dvouplášťová, ochranná. - požadavky na prostupy do objektu KSZ a "D" - vodotěsné, plynotěsné, odolné hlodavcům, požární odolnost ucpávek stanoví požární zpráva (počty, umístění, parametry). - ochranná fólie, zákrytové desky, markery( ohyby, vstupy do objektů, spojky). - schválení PD / majitel pozemku 8) objekt "D" : - trasování - lišty, chráničky, závěsné svorky, popisy, pásky, konzoly atd. - navrhnout/realizovat výstup z dvojité podlahy /otvor - police /3ks - ventilační jednotka - 19" napájecí panel 6x230V, vypínač, přepěťová ochrana - vyvazovací panely - horizontální /6ks - vertikální /2ks resp. oka

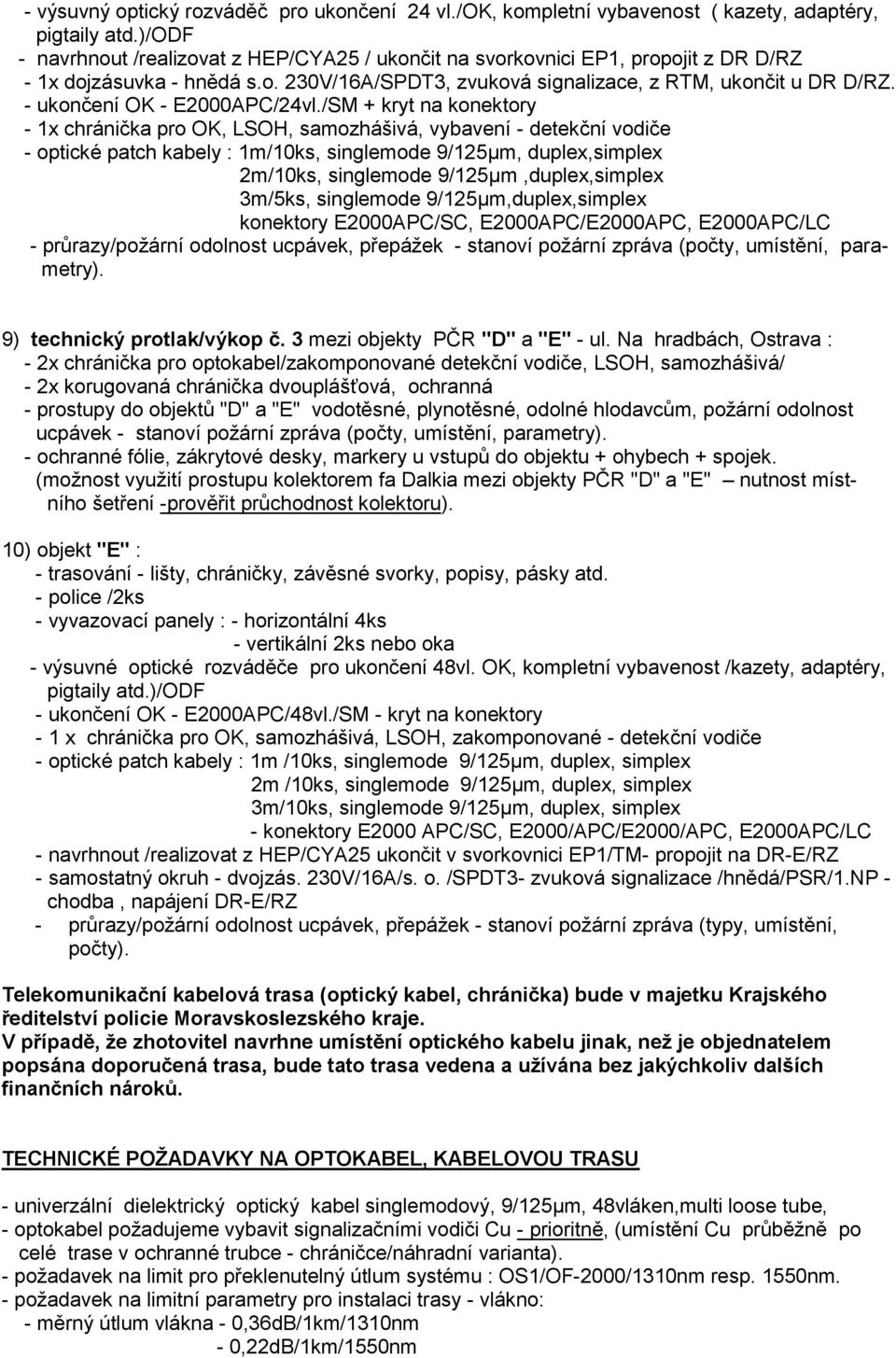

4 - výsuvný optický rozváděč pro ukončení 24 vl./ok, kompletní vybavenost ( kazety, adaptéry, pigtaily atd.)/odf - navrhnout /realizovat z HEP/CYA25 / ukončit na svorkovnici EP1, propojit z DR D/RZ - 1x dojzásuvka - hnědá s.o. 230V/16A/SPDT3, zvuková signalizace, z RTM, ukončit u DR D/RZ. - ukončení OK - E2000APC/24vl./SM + kryt na konektory - 1x chránička pro OK, LSOH, samozhášivá, vybavení - detekční vodiče - optické patch kabely : 1m/10ks, singlemode 9/125µm, duplex,simplex 2m/10ks, singlemode 9/125µm,duplex,simplex 3m/5ks, singlemode 9/125µm,duplex,simplex konektory E2000APC/SC, E2000APC/E2000APC, E2000APC/LC - průrazy/požární odolnost ucpávek, přepážek - stanoví požární zpráva (počty, umístění, parametry). 9) technický protlak/výkop č. 3 mezi objekty PČR "D" a "E" - ul. Na hradbách, Ostrava : - 2x chránička pro optokabel/zakomponované detekční vodiče, LSOH, samozhášivá/ - 2x korugovaná chránička dvouplášťová, ochranná - prostupy do objektů "D" a "E" vodotěsné, plynotěsné, odolné hlodavcům, požární odolnost ucpávek - stanoví požární zpráva (počty, umístění, parametry). - ochranné fólie, zákrytové desky, markery u vstupů do objektu + ohybech + spojek. (možnost využití prostupu kolektorem fa Dalkia mezi objekty PČR "D" a "E" nutnost místního šetření -prověřit průchodnost kolektoru). 10) objekt "E" : - trasování - lišty, chráničky, závěsné svorky, popisy, pásky atd. - police /2ks - vyvazovací panely : - horizontální 4ks - vertikální 2ks nebo oka - výsuvné optické rozváděče pro ukončení 48vl. OK, kompletní vybavenost /kazety, adaptéry, pigtaily atd.)/odf - ukončení OK - E2000APC/48vl./SM - kryt na konektory - 1 x chránička pro OK, samozhášivá, LSOH, zakomponované - detekční vodiče - optické patch kabely : 1m /10ks, singlemode 9/125µm, duplex, simplex 2m /10ks, singlemode 9/125µm, duplex, simplex 3m/10ks, singlemode 9/125µm, duplex, simplex - konektory E2000 APC/SC, E2000/APC/E2000/APC, E2000APC/LC - navrhnout /realizovat z HEP/CYA25 ukončit v svorkovnici EP1/TM- propojit na DR-E/RZ - samostatný okruh - dvojzás. 230V/16A/s. o. /SPDT3- zvuková signalizace /hnědá/psr/1.np - chodba, napájení DR-E/RZ - průrazy/požární odolnost ucpávek, přepážek - stanoví požární zpráva (typy, umístění, počty). Telekomunikační kabelová trasa (optický kabel, chránička) bude v majetku Krajského ředitelství policie Moravskoslezského kraje. V případě, že zhotovitel navrhne umístění optického kabelu jinak, než je objednatelem popsána doporučená trasa, bude tato trasa vedena a užívána bez jakýchkoliv dalších finančních nároků. TECHNICKÉ POŽADAVKY NA OPTOKABEL, KABELOVOU TRASU - univerzální dielektrický optický kabel singlemodový, 9/125µm, 48vláken,multi loose tube, - optokabel požadujeme vybavit signalizačními vodiči Cu - prioritně, (umístění Cu průběžně po celé trase v ochranné trubce - chráničce/náhradní varianta). - požadavek na limit pro překlenutelný útlum systému : OS1/OF-2000/1310nm resp. 1550nm. - požadavek na limitní parametry pro instalaci trasy - vlákno: - měrný útlum vlákna - 0,36dB/1km/1310nm - 0,22dB/1km/1550nm

5 - limitní útlum sváru - 0,08dB pro 1310nm a 1550nm - limitní útlum konektorových spojení - 0,5dB pro 1310nm a 1550nm - jednovidové vlákno s nulovým/malým obsahem hydroxidových iontů, odolnost vlákna vůči ohybovým útlumovým ztrátám/ ITU-T G.657.A.. - požadavek na materiál - chránička, optokabel - LSOH, samozhášivý - požadovaná přenosová rychlost 10GB/s - trasa chrániček pro OK po celé délce vodotěsná, (plynotěsná) /ucpávky na koncích chrániček. - kalibrační zkoušky trasy - chráničky. - krytí chrániček z kabelem ve výkopech - plastové desky, výstražná fólie, písek - přehledné, nesmazatelné, nezaměnitelné označení celé trasy optokabelu a chrániček. - u všech použitých komponent dodržet třídu hořlavosti stanovenou požární zprávou. - signalizační vodiče v optokabelu/chráničce před vstupem do TM - DR ošetřit PO. - pro všechny použité komponenty dodat technický list, prohlášení o shodě (pro kabel a trubku dodat certifikát o možnosti vnitřních instalací samozhašivé, bezhalogenové) atd. - DR, aktivní prvky, převodníky, KZ atd. - dodávka PČR. POŽADOVANÁ DOKUMENTACE A PODKLADY - požadujeme vypracovat projektovou dokumentaci dle vyhlášky 499/2006Sb : a) dokumentace pro územní rozhodnutí o umístění stavby : - návrh trasy podzemního telekomunikačního vedení /schémata, popis trasy- technická zpráva. - vyjádření správců dopravní a technické infrastruktury. - závazné stanovisko dotčených orgánů. - předložit smlouvy o smlouvách budoucích o zřízení věcných břemen. - žádost dle vyhl. 503/2006Sb /příloha č. 1 o umístění stavby. - ostatní náležitosti PD -viz. stavební zákon, zákon o elektronických komunikacích a odvozené Předpisy. b) dokumentace pro provádění stavby : - 6 x tištěná forma PD - 6 x el. forma/cd - v PD pro provádění stavby požadujeme doplnit : - vypracovat protokol o vnějších vlivech/komise - požární zprávu - stanovení třídy hořlavosti pro jednotlivé komponenty (kabel, chráničky, ucpávky, trasy, lišty atd.), průchod různými objekty, Kolektorem atd. - rozpočtová část - výkaz /výměr. - návrh telekomunikační trasy - výkresová dokumentace (situace, situace na podkladě katastr. mapy, polohopisný plán, řezy trasy, detailní řešení prostupů do objektů + kolektoru, dilatační prostupy mezi objekty, umístění přepážek, ucpávek, vyznačení vnějších vlivů v jednotlivých objektech + kolektoru, trasování v objektech, návrh trasování chrániček, umístění prvků v DR atd ). - technické výkresy - prostupy/ požární úseky, vstupy do objektu, řezy, půdorysy, bokorysy, atd. - průvodní a souhrnná technická zpráva - dokladová část (územní rozhodnutí, vyjádření účastníků řízení, informace o parcelách, smlouvy VBŘ). - předložit vytýčení všech IS v lokalitách technických protlaků / výkopů 1-3 (protokol o vytýčení stavby). - časový harmonogram stavby. - požadujeme vypracovat/zakreslit do půdorysných schémat zaměření stávajících rozvodů /IS ve výše uvedených objektech (PČR, KSZ), které se budou nacházet v souběhu/křížení s navrhovanou/realizovanou telekomunikační trasou (půdorysné plány objektů - dodávka OSNM PČR Ostrava). - ostatní náležitosti PD - viz. stavební zákon, zákon o elektronických komunikacích a odvozené předpisy. - projektovou dokumentaci pro provádění stavby požadujeme před realizací schválit těmito složkami (v případě využití výše navrhované trasy) :

6 - PČR /OSNM, OIKT, pož. technici, stavební úřad MV ČR - Ostravské komunikace a.s., / Kolektor - KSZ Ostrava - prostup objektem KSZ - Magistrát města Ostrava, MM Ostravy Odbor stavebně správní ( územní rozhodnutí, vyjádření správců IS, schválení využití Kolektoru pro kabelovou telekomunikační trasu MV ČR, překopy komunikací) - Vězeňská služba (protlak/překop č. 2- ul. Na hradbách, Ostrava) - popřípadě další účastníci řízení. c) dokumentace skutečného provedení stavby: - 6 x tištěná forma PD - 6 x el. forma /CD - v PD skutečného provedení stavby požadujeme doplnit : - skutečné provedení trasy, schéma rozmístění prvků v DR, popis/ schéma rozmístění vláken v ODF. - schéma skutečného rozmístění chrániček, markerů, spojek. - schématický průběh+ zapojení vláken. - umístění rezerv/kříž, - schéma skutečného vedení vnitřních tras v objektech. - profil optického kabelu + tabulka barevného značení. - měřící protokoly optokabelu, - fotografická podrobná dokumentace (výkopy, trasování, DR, vstupy do objektu, markery -u místění, technologické postupy + přepážky/ číslování, DR/ODF - očíslování konektorů, atd.) - revizní zprávy. - technická zpráva autorizovaného statika. - seznam skutečně dodaných prvků/ceny, faktury. - prohlášení o shodě dodaných prvků, certifikáty, osvědčení. - technické listy použitých komponentů (kabel, chráničky, ucpávky, DR a jeho vybavení, spojky, ODF atd.). - Geometrický plán : - uzavření smluv s vlastníky pozemků o zřízení VBŘ/spolupráce s PČR - smlouvy o VBŘ/spolupráce s PČR. - zavkladování VBŘ do katastru nemovitostí/kabelové telekomunikační trasy/spolupráce s PČR. - stanovit ochranné pásmo 1,5m na každou stranu kabelové trasy. - seznam dotčených pozemků telekomunikační trasou/tabulka. - zakreslení skutečné kabelové trasy. - zaměření skutečného provedení stavby /Geodetická technická zpráva : - zaměření skutečné telekomunikační trasy/schémata - souřadnicový systém S-JTSK - výškový systém Bpv - klad listů geodet. zaměření. - protokoly o kalibračních a hermetizačních zkouškách trasy (chráničky). - vytýčení a vyjádření inženýrských sítí jednotlivých správců /oproti PD provedení stavby může dojít ke změnám(dodržet stanovené podmínky jednotlivých majitelů dotčených IS),smlouvy o překládce atd./detailní řezy, fotografie technologického postupu/. - stavební deník, zápisy o kontrolách stavebních a technických pracovníků a dalších zůčastněných stran. - územní rozhodnutí o umístění stavby. - protokol o předání terénních úprav. - ostatní náležitosti PD - viz. stavební zákon, zákon o elektronických komunikacích a odvozené předpisy. - přejímka stavby bude provedena určenými pracovníky OSNM a OIKT PČR Ostrava, dílčí části stavby -pracovníky další zúčastněné strany (např. Ostravské komunikace, a.s., Vězeňská služba, KSZ Ostrava, atd.).

7 POŽADOVANÁ MĚŘENÍ NA OK - po realizaci stavby požadujeme dodat tyto protokoly z měření OK : a) standardní měření přímou metodou z obou stran /IEC (útlum vláken). b) reflektometrické měření OTDR - oboustr. měření : - kvalita celého měřeného úseku - délka trasy - zobrazení útlumu a měrných útlumů - útlum spojek - útlum odrazů konektorů na optické trase atd. DOPORUČENÉ ZÁKONY, NORMY, PŘEDPISY Při návrhu/realizaci stavby doporučujeme dodržet níže uvedené zákony, nařízení,normy a vyhlášky včetně předpisů souvisejících, poplatných v rámci EU a ČR, postupovat dle poslední verze, edice a související změny : - zákon č. 183/2006Sb., o územním plánování a stavebním řádu včetně souvisejících změn. - vyhláška č. 499/2006 Sb. o dokumentaci staveb, změny vyhláška č. 62/2013 Sb., - zákon č.127/2005 Sb., o elektronických komunikacích. - zákon 102/2001Sb. obecná bezpečnost výrobků včetně pozdějších změn (zák. 281/2009Sb. atd.) - zákon 344/1992 Sb., katastrální zákon. - zákon 13/1997 Sb, o pozemních komunikacích. - zákon 268/2009 Sb., o technických požadavcích na stavby. - zákon č. 22/1997Sb, o technických požadavcích na výrobky + novelizace. - zákon č. 458/2000Sb., teplovody. - zákon č. 274/2001Sb., vodovody a kanalizace. - zákon č. 133/1985 Sb., o požární ochraně. - vyhláška č. 246/2001Sb., vyhláška o požární prevenci. - vyhláška č. 23/2008Sb., technické podmínky požární ochrany staveb, dopl. v.286/2011sb., - zákon č. 262/2006Sb., zákoník práce /BOZP, zákon č. 309/2006Sb./BOZP. - nařízení vlády č. 378/2001Sb., bezpečný provoz používání strojů,tech. zařízení, přístrojů a nářadí. - nařízení vlády č. 361/2007Sb., ochrana zdraví zaměstnanců při práci. - nařízení vlády č. 101/2005 Sb., požadavky na pracoviště a pracovní prostředí. - NV č. 591/2006Sb., ochrana zdraví při práci na pracovištích. - vyhláška MV ČR č. 246/2001Sb., - vyhláška 50/1978Sb. el. způsobilost. - NV č. 163/2002Sb., technické požadavky na stavební výrobky. - vyhláška 137/1998Sb., technické požadavky na výstavbu. - zákon č. 185/2001Sb. o odpadech, vyhl. 294/2005 Sb., vyhl. 383/2001Sb., včetně změn. - vyhláška ČÚBP č. 48/1982Sb., bezpečnost práce a tech. zařízení. - NV č. 17/2003Sb., technické požadavky na el. zařízení nízkého napětí. NV č.426/2000sb., + novelizace NV č. 483/2002Sb., NV č. 251/2003Sb., - soubor norem ČSN ( např. ČSN ed. 3, ČSN , ČSN , ČSN ed. 2, ČSN ed. 2, ČSN , ČSN , atd.). - TNI (2010). - ČSN ISO/IEC soubor norem ČSN EN soubor norem ČSN EN soubor norem pro požární bezpečnost staveb ČSN 73 08XY - zkušební předpis PAVUS - ZP 27/ soubor norem požární odolnosti EN X

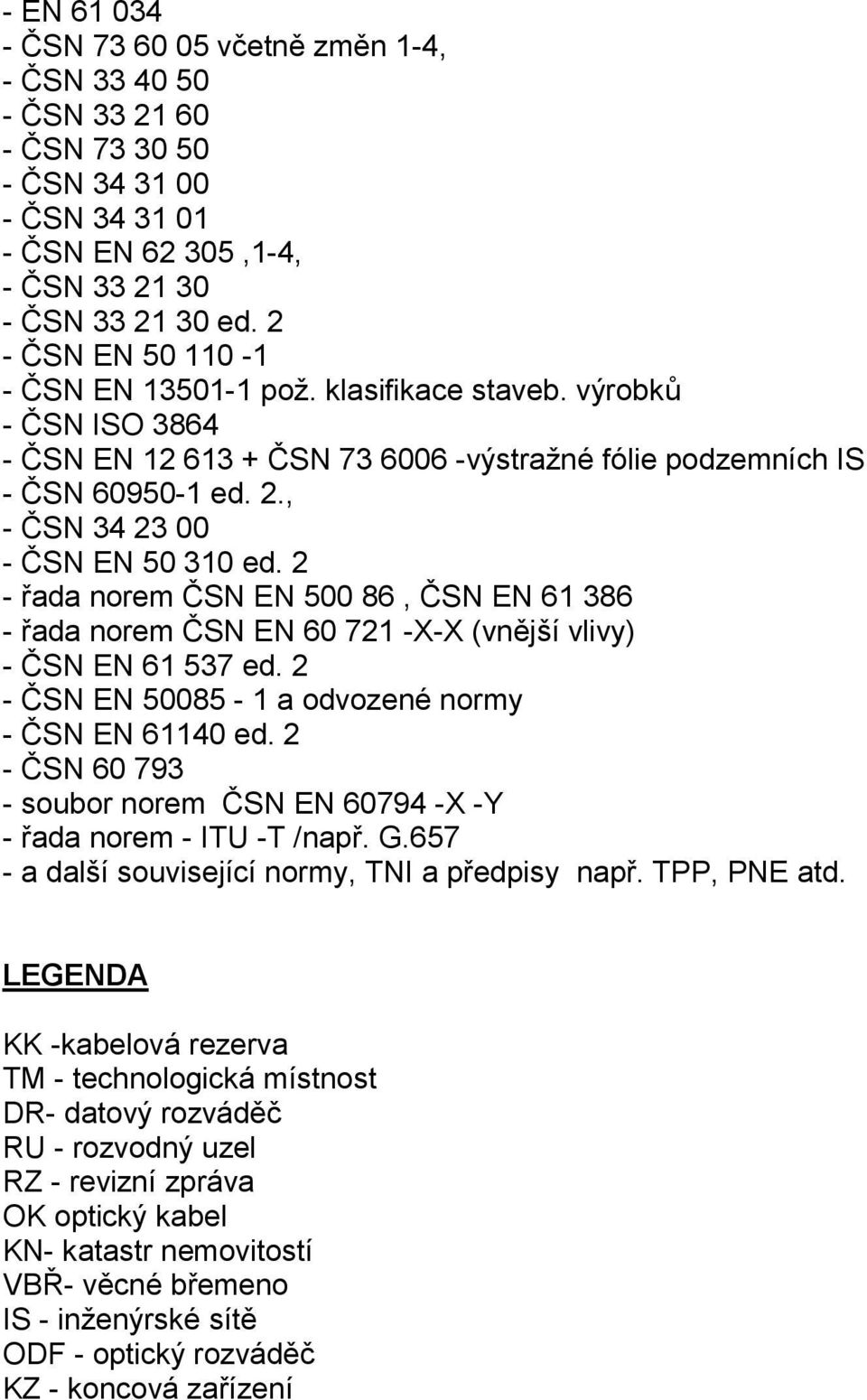

8 - EN ČSN včetně změn 1-4, - ČSN ČSN ČSN ČSN ČSN ČSN EN ,1-4, - ČSN ČSN ed. 2 - ČSN EN ČSN EN pož. klasifikace staveb. výrobků - ČSN ISO ČSN EN ČSN výstražné fólie podzemních IS - ČSN ed. 2., - ČSN ČSN EN ed. 2 - řada norem ČSN EN , ČSN EN řada norem ČSN EN X-X (vnější vlivy) - ČSN EN ed. 2 - ČSN EN a odvozené normy - ČSN EN ed. 2 - ČSN soubor norem ČSN EN X -Y - řada norem - ITU -T /např. G a další související normy, TNI a předpisy např. TPP, PNE atd. LEGENDA KK -kabelová rezerva TM - technologická místnost DR- datový rozváděč RU - rozvodný uzel RZ - revizní zpráva OK optický kabel KN- katastr nemovitostí VBŘ- věcné břemeno IS - inženýrské sítě ODF - optický rozváděč KZ - koncová zařízení
