NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST. Alexandr Butovič Tomáš Louženský SATRA, spol. s r. o.
|
|
|
- Nela Burešová
- před 9 lety
- Počet zobrazení:
Transkript
1 NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST Alexandr Butovič Tomáš Louženský SATRA, spol. s r. o.

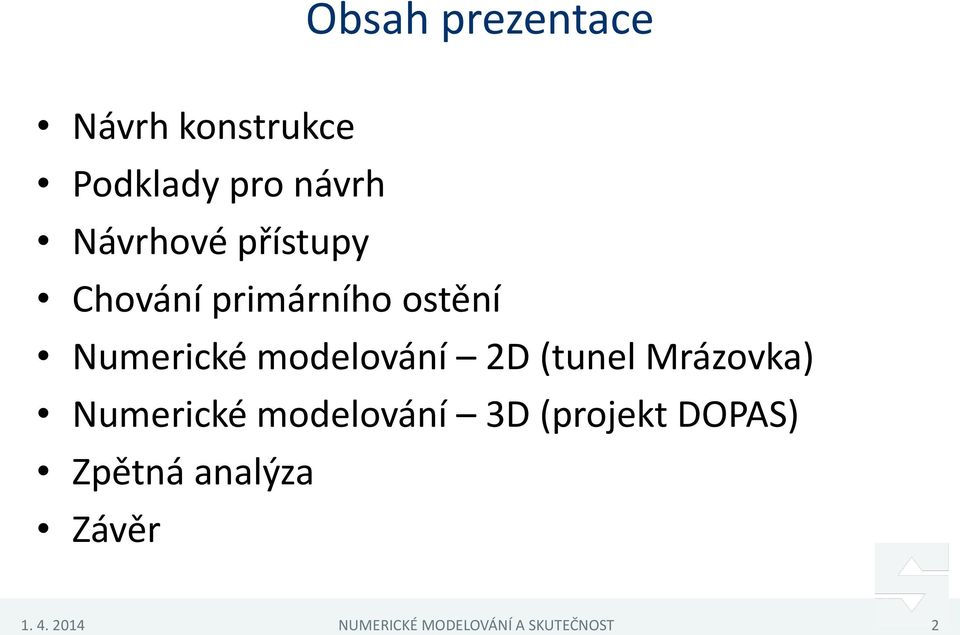

2 Obsah prezentace Návrh konstrukce Podklady pro návrh Návrhové přístupy Chování primárního ostění Numerické modelování 2D (tunel Mrázovka) Numerické modelování 3D (projekt DOPAS) Zpětná analýza Závěr NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 2
3 Návrh konstrukce NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 3
4 Podklady pro návrh Niveleta Geometrie Technologické možnosti zhotovitele Parametry horninového prostředí Parametry primárního ostění Okrajové podmínky NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 4
5 Numerické modelování a skutečnost NÁVRHOVÉ PŘÍSTUPY
6 Návrhové přístupy ČSN EN Obecná pravidla Kapitola Návrhový přístup 1 Kombinace 1: A1 + M1 + R1 Kombinace 2: A2 + M2 + R1 Kapitola Návrhový přístup 2 Kombinace 1: A1 + M1 + R2 Kapitola Návrhový přístup 3 Kombinace 1: (A1* nebo A2+) + M2 + R NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 6
7 Návrhové přístupy Co to znamená? Buď zhoršuji parametry horniny (zeminy) nebo zvětšuji zatížení (účinky zatížení) Co když je potřeba parametry zlepšit? Co je lepší? Co znamená lepší? Co je více na straně bezpečnosti? Co je ekonomičtější? NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 7
8 Návrhové přístupy Případ č. 1 Tunel v hloubce 22 m (třípruh na Letné) Případ č. 2 Tunel v hloubce 10 m (dvoupruh v Troji) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 8

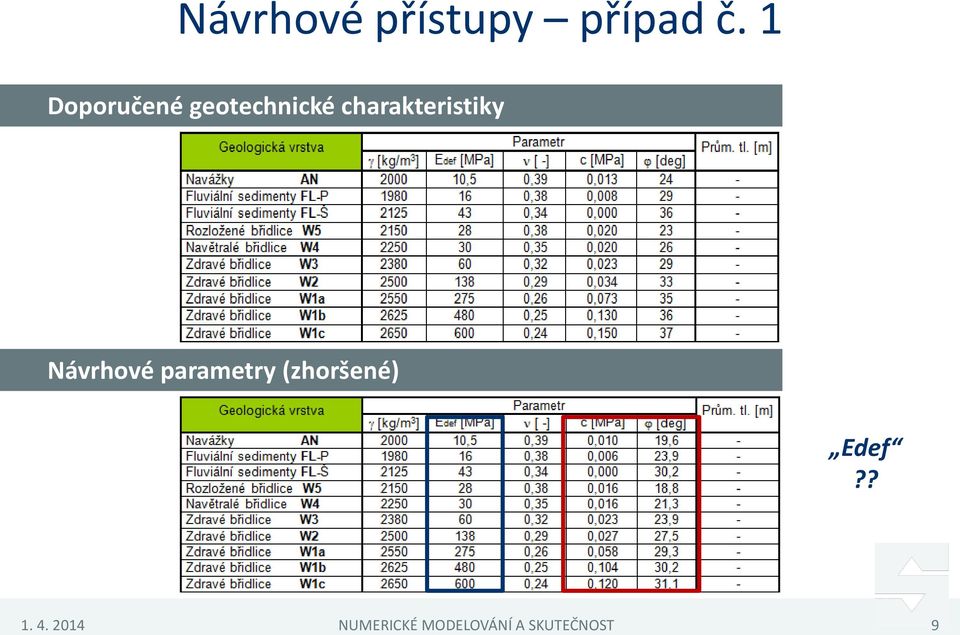

9 Návrhové přístupy případ č. 1 Doporučené geotechnické charakteristiky Návrhové parametry (zhoršené) Edef?? NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 9
10 Návrhové přístupy případ č. 1 Porovnání míst možného zplastizování Doporučené Návrhové (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 10
11 Návrhové přístupy případ č. 1 Porovnání normálových sil -600kN -1030kN 1,7-1500kN 1, kN Doporučené Návrhové (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 11
12 Návrhové přístupy případ č. 1 Porovnání ohybových momentů 0,5 10kNm 5kNm -31kNm 1,42-44kNm Doporučené Návrhové (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 12
13 Návrhové přístupy případ č. 2 Doporučené geotechnické charakteristiky Návrhové parametry (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 13
14 Návrhové přístupy případ č. 2 Fáze výpočtu NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 14
15 Návrhové přístupy případ č. 2 Porovnání míst možného zplastizování Doporučené Návrhové (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 15
16 Návrhové přístupy případ č. 2 Porovnání normálových sil -520kN 1,4-740kN -740kN 1,11-820kN Doporučené Návrhové (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 16
17 Návrhové přístupy případ č. 2 Porovnání ohybových momentů 16kNm 9kNm 0,56-26kNm 2,7-70kNm Doporučené Návrhové (zhoršené) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 17
18 Návrhové přístupy porovnání Porovnání případů Bok Vrchol klenby Případ 1 Poměr N 1,7 1,15 Poměr M 0,5 1,42 Případ 2 Poměr N 1,4 1,11 Poměr M 0,56 2,7 Případ 3 Jiná geologie, hloubka pod povrchem, velikost a tvar tunelu (jiný rozsah zplastizování)? NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 18
19 Numerické modelování a skutečnost CHOVÁNÍ PRIMÁRNÍHO OSTĚNÍ
20 Chování primárního ostění Způsob zadání: 1. Pružný materiál 2. Pružně plastický materiál (Mohr-Coulomb, Parabolické kriterium) 3. Jiné Co je lepší? Co znamená lepší? Co je více na straně bezpečnosti? Co je ekonomičtější? NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 20
21 Chování primárního ostění NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 21
22 Chování primárního ostění NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 22
23 Chování primárního ostění -199kNm -154kNm Pružné Pružně-plastické NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 23
24 Numerické modelování a skutečnost NUMERICKÉ MODELOVÁNÍ 2D (TUNEL MRÁZOVKA)
25 Celková situace stavby úroveň tunelů NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 25
26 Schematický podélný geologický řez západním tunelem NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 26
27 Horizontální členění výrubu NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 27
28 Numerické modelování 2D (tunel Mrázovka) Horizontální členění třípruhového tunelu Písčité břidlice Letenského souvrství (monotónní vývoj) Poruchové zóny Deformace povrchu terénu přes 220 mm (žádné objekty nadzemní zástavby) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 28
29 Numerické modelování 2D (tunel Mrázovka) Výsledky numerického modelování: očekávané deformace povrchu 37 mm očekávaný sklon poklesové kotliny 1:800 očekáváná deformace ostění ve svislém směru 46 mm očekávaná deformace ostění ve vodorovném směru 25 mm NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 29
30 Numerické modelování 2D (tunel Mrázovka) Skutečnost NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 30
31 Numerické modelování 2D (tunel Mrázovka) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 31
32 Numerické modelování 2D (tunel Mrázovka) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 32
33 Numerické modelování 2D (tunel Mrázovka) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 33
34 Numerické modelování a skutečnost NUMERICKÉ MODELOVÁNÍ 3D Projekt DOPAS
35 Numerické modelování 3D (projekt DOPAS) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 35
36 Numerické modelování 3D (Projekt DOPAS) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 36
37 Numerické modelování 3D (projekt DOPAS) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 37
38 Numerické modelování 3D (projekt DOPAS) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 38
39 Numerické modelování a skutečnost ZPĚTNÁ ANALÝZA
40 Zpětná analýza Co když výsledky modelování neodpovídají skutečnosti? ZPĚTNÁ ANALÝZA Nalezení takových vstupů do výpočtu, aby se vypočtené výsledky co nejvíce podobaly skutečnosti. (Pozor na limity upravovaných veličin) CO MĚNIT? Modul přetvárnosti, parametry smykové pevnosti, Poissonovo číslo, relaxace výrubu (jednotlivé vrstvy) NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 40
41 Zpětná analýza JAKÉ VELIČINY POROVNÁVAT? Ideální, když je nalezena shoda ve všech parametrech bohužel málo kdy Deformace povrchu terénu, svislá a vodorovná deformace v okolí výrubu, relaxace výrubu, málo kdy velikosti napětí. V JAKÉ FÁZI A NA ZÁKLADĚ ČEHO? 2D model, členěný výrub 1. výrub Na základě výsledků geotechnického monitoringu NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 41
42 Zpětná analýza NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 42
43 Zpětná analýza NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 43
44 Závěr NUMERICKÉ MODELOVÁNÍ = ÚČINNÝ NÁSTROJ PŘI NAVRHOVÁNÍ PODZEMNÍCH STAVEB NUTNO BRÁT S REZERVOU! INŽENÝRSKÝ PŘÍSTUP!! NUMERICKÉ MODELOVÁNÍ A SKUTEČNOST 44
45 Děkujeme za pozornost
