1 Čidlo oxidu uhelnatého (CO) SC/1B Instrukcja obsługi

2 Dziękujemy za zakup naszego produktu. Przed uruchomieniem urządzenia zapoznaj się z niniejszą instrukcją obsługi i konserwacji. Producent nie ponosi odpowiedzialności za uszkodzenia wynikające z nieprawidłowego montażu lub eksploatacji urządzenia. Czujnik czadu SC\1B stale monitoruje obecność tlenku węgla CO (czadu) w powietrzu. W przypadku wykrycia przekroczenia maksymalnego bezpiecznego stężenia tego gazu alarmuje poprzez wysłanie sygnałów optycznych i akustycznych. Dane techniczne Druhy detekovaných plynů Napětí napájení Odběr proudu ve stavu alarmu 100 µa Odběr proudu v klidovém stavu 8 µa Dovolená relativní vlhkost Typ čídla Způsob alarmu Hlasitost alarmu CO (oxid uhličitý) 3V DV (2 x baterie AAA 1,5V) 15% - 90% RH elektrochemický série 4 krátkých zvuků v odstupech 0,5 sek. a světelná signalizace LED diodou 85dB / 1m Hodnota koncentrace alarmu 300 ppm, poplach v čase pod 3 min. Pracovní teplota -10 C +40 C

$Czujnik czadu SC\1B stale monitoruje obecność tlenku węgla CO (czadu) w powietrzu.$

3 INSTALACE V PŘÍPADĚ ALARMU Čídlo SC\1B se instaluje v místech, ve kterých se může s největší pravděpodobností objevit potenciální ohrožení spojené s možností výskytu nebezpečné koncentrace oxidu uhličitého. Zařízení je ideální k použití v kotelně, koupelně, kuchyni, garáži atd. Z důvodu dobré slyšitelnosti možného alarmu, je důležitý výběr místa instalace čídla. Poněvadž oxid uhelnatý má větší hustotu než vzduch, doporučuje se montáž čídla v dolních partiích místností. V případě montáže čídla v místnostech, kde se spí, doporučujeme montáž čídla ve výšce 0,5m nad podlahou. Optimální výška instalace čídla nad podlahou je v ostatních místnostech 1,5m. 1. Odděl spodní část čídla od těla zařízení otočením proti směru hodinových ručiček. 2. Vlož do zařízení dvě napájející baterie AAA 1,5V. 3.Proveď test čídla stisknutím tlačítka na několik sekund. Pokud čídlo funguje správně, vydává přerušovaný zvuk. 4. Na předem vybrané místo na stěně, pomocí 2 otvorů ve spodní části čídla označ 2 body pro otvory pro hmoždinky a následněni vyvrtej 2 odpovídající ovory a umísti v nich hmoždinky (součast balení). Pomocí šroubů přimontuj spodní díl na stěnu. Pomocí dvou čepů, které se nacházejí na těle zařízení a pasují do spodní části čídla smontuj zařízení. Po spárování dílů je potřeba otočit tělěm čídla doprava. 5. Zmačkni tlačítko TEST, které je na boční straně výrobku. Zařízení provede proces testování a zkoušku akustické signalizace alarmu. Pokud vyzařovaný signál to "bip" 0.5s - pauza 0.5s itd., a červená dioda LED nebliká nebo se rosvítí táhlým světlem, znamená to poškození zařízení. Pak kontaktujte technickou podporu importera. Uzavři přívod plynu, vypni / nech vyhasnout kotel. Otevři dveře a okna. Než opustíš budovu, přesvěč se, ža nikdo jinný v něm nezůstal. Pak opusť budovu a nevracej se. Informuj odpověďné orgány (distributora plynu, hasiče, atd.).

Poněvadž oxid uhelnatý má větší hustotu než vzduch, doporučuje se montáž čídla v dolních partiích místností.

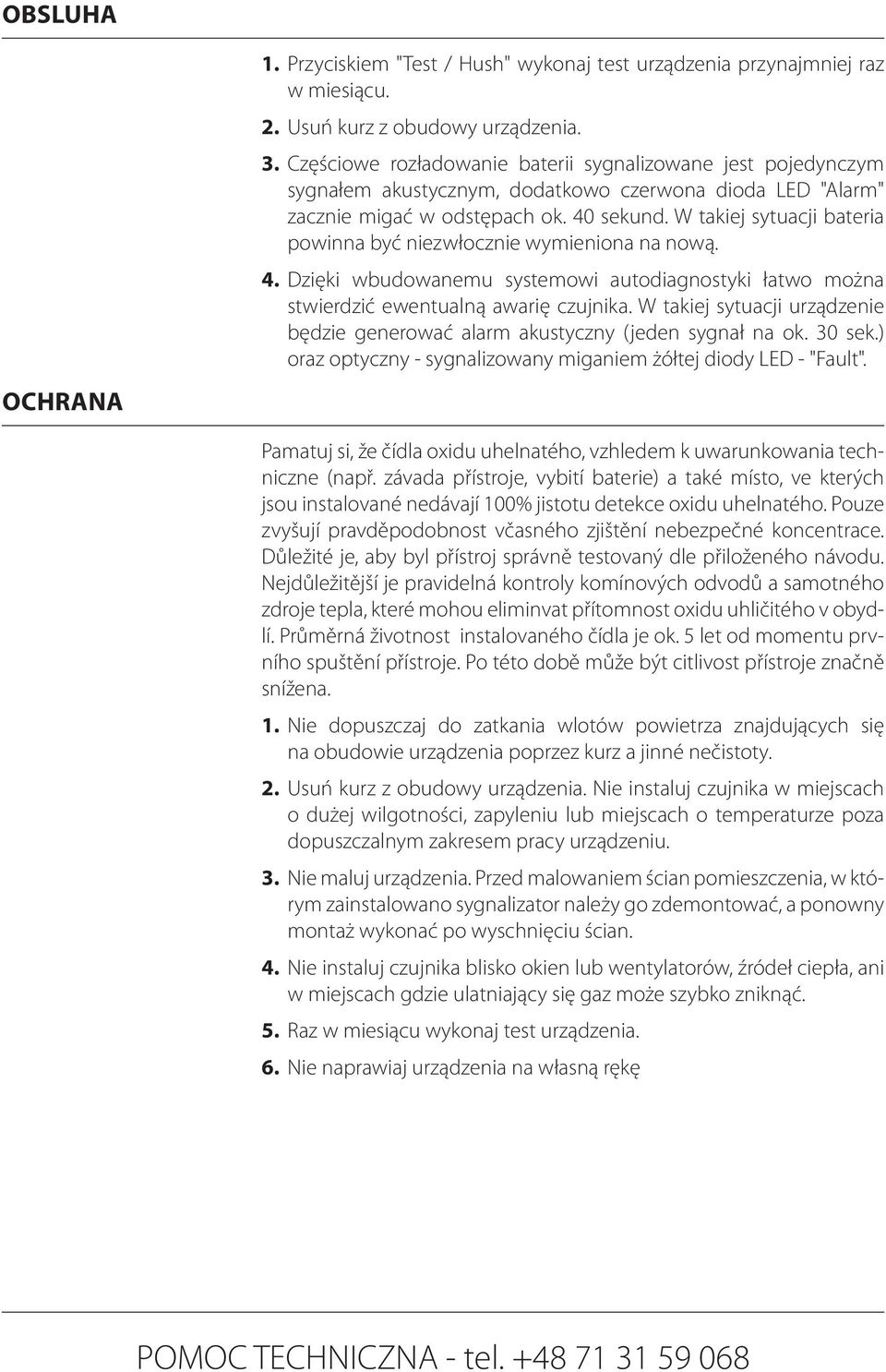

4 OBSLUHA OCHRANA 1. Przyciskiem "Test / Hush" wykonaj test urządzenia przynajmniej raz w miesiącu. 2. Usuń kurz z obudowy urządzenia. 3. Częściowe rozładowanie baterii sygnalizowane jest pojedynczym sygnałem akustycznym, dodatkowo czerwona dioda LED "Alarm" zacznie migać w odstępach ok. 40 sekund. W takiej sytuacji bateria powinna być niezwłocznie wymieniona na nową. 4. Dzięki wbudowanemu systemowi autodiagnostyki łatwo można stwierdzić ewentualną awarię czujnika. W takiej sytuacji urządzenie będzie generować alarm akustyczny (jeden sygnał na ok. 30 sek.) oraz optyczny - sygnalizowany miganiem żółtej diody LED - "Fault". Pamatuj si, že čídla oxidu uhelnatého, vzhledem k uwarunkowania techniczne (např. závada přístroje, vybití baterie) a také místo, ve kterých jsou instalované nedávají 100% jistotu detekce oxidu uhelnatého. Pouze zvyšují pravděpodobnost včasného zjištění nebezpečné koncentrace. Důležité je, aby byl přístroj správně testovaný dle přiloženého návodu. Nejdůležitější je pravidelná kontroly komínových odvodů a samotného zdroje tepla, které mohou eliminvat přítomnost oxidu uhličitého v obydlí. Průměrná životnost instalovaného čídla je ok. 5 let od momentu prvního spuštění přístroje. Po této době může být citlivost přístroje značně snížena. 1. Nie dopuszczaj do zatkania wlotów powietrza znajdujących się na obudowie urządzenia poprzez kurz a jinné nečistoty. 2. Usuń kurz z obudowy urządzenia. Nie instaluj czujnika w miejscach o dużej wilgotności, zapyleniu lub miejscach o temperaturze poza dopuszczalnym zakresem pracy urządzeniu. 3. Nie maluj urządzenia. Przed malowaniem ścian pomieszczenia, w którym zainstalowano sygnalizator należy go zdemontować, a ponowny montaż wykonać po wyschnięciu ścian. 4. Nie instaluj czujnika blisko okien lub wentylatorów, źródeł ciepła, ani w miejscach gdzie ulatniający się gaz może szybko zniknąć. 5. Raz w miesiącu wykonaj test urządzenia. 6. Nie naprawiaj urządzenia na własną rękę

W takiej sytuacji bateria powinna być niezwłocznie wymieniona na nową. 4. Dzięki wbudowanemu systemowi autodiagnostyki łatwo można stwierdzić ewentualną awarię czujnika.

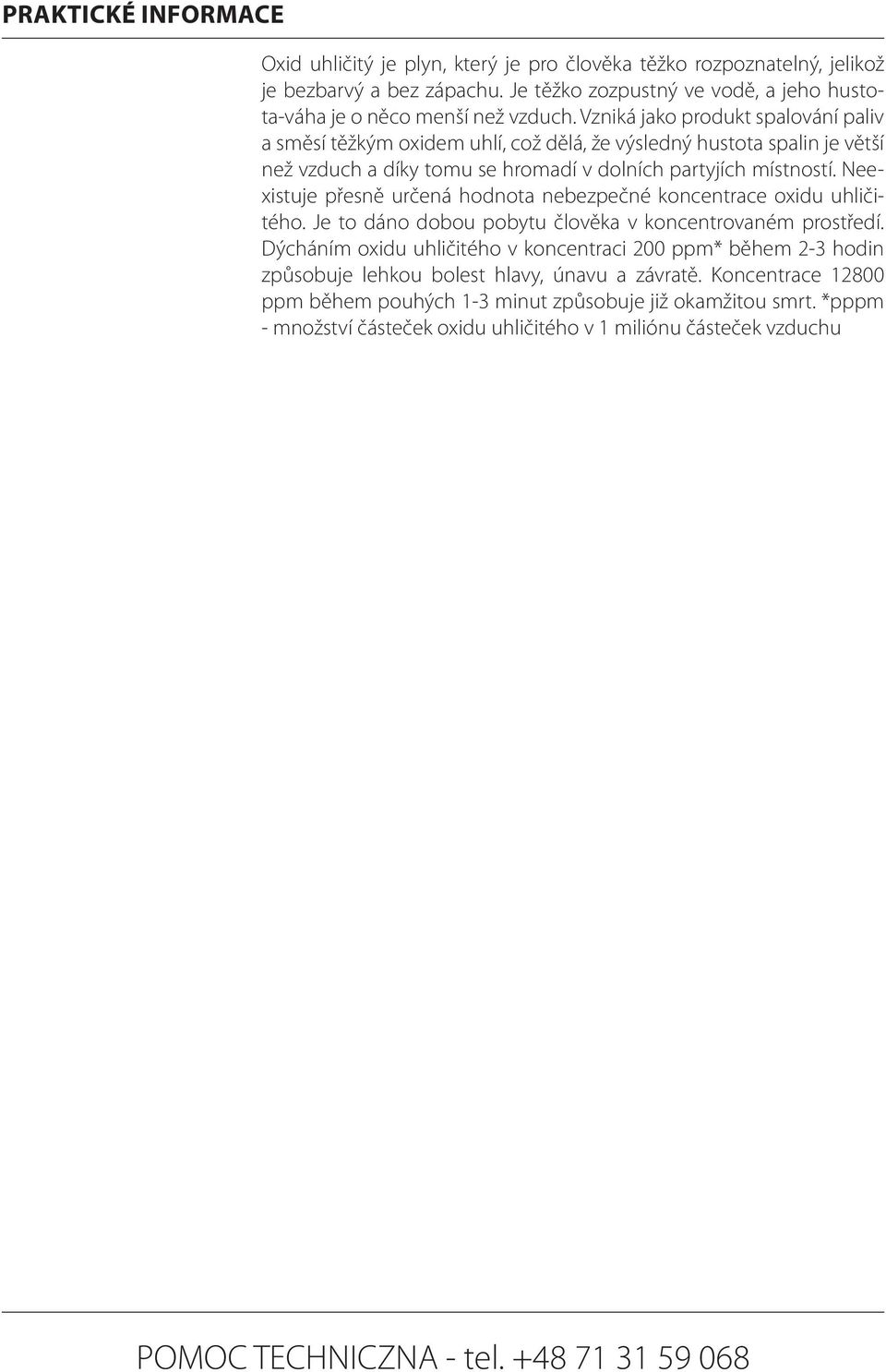

5 PRAKTICKÉ INFORMACE Oxid uhličitý je plyn, který je pro člověka těžko rozpoznatelný, jelikož je bezbarvý a bez zápachu. Je těžko zozpustný ve vodě, a jeho hustota-váha je o něco menší než vzduch. Vzniká jako produkt spalování paliv a směsí těžkým oxidem uhlí, což dělá, že výsledný hustota spalin je větší než vzduch a díky tomu se hromadí v dolních partyjích místností. Neexistuje přesně určená hodnota nebezpečné koncentrace oxidu uhličitého. Je to dáno dobou pobytu člověka v koncentrovaném prostředí. Dýcháním oxidu uhličitého v koncentraci 200 ppm* během 2-3 hodin způsobuje lehkou bolest hlavy, únavu a závratě. Koncentrace ppm během pouhých 1-3 minut způsobuje již okamžitou smrt. *pppm - množství částeček oxidu uhličitého v 1 miliónu částeček vzduchu

Vzniká jako produkt spalování paliv a směsí těžkým oxidem uhlí, což dělá, že výsledný hustota spalin je větší než vzduch a díky tomu se hromadí v dolních partyjích místností.
