1 čtvrtletník pro obchodní partnery a přátele společnosti Rigips Jaro 2009 Gyptone Sixto Nový vzor akustických podhledů Protipožární ochrana stropů Čtyři desítky sestav stropů chráněných podhledem Rigips Jak to nedělat aneb Nejčastější chyby v montáži suché výstavby

2 Foto: archiv spol. Artěl 3. místo národního kola mezinárodní soutěže Saint-Gobain Gyproc Trophy 2008: Obchod společnosti Artěl, Praha Působivé návrhy tohoto interiéru pomohly převést do praxe sádrokartonové systémy, z nichž byly vybudovány předstěny s elegantními nikami a integrovaným halogenovým osvětlením. Tyto malé poličky s atypickými klenbami se staly prověrkou zručnosti pracovníků realizační firmy B&V Gips CZ z Lanškrouna. Barevné řešení sádrokartonového podhledu i příček využívá tmavých odstínů, které spolu se světlem vrženým podél ploch klade vysoké nároky na kvalitu provedení. Originální použití sádrokartonu a jeho precizní zpracování je tu samo o sobě uměleckým dílem. Ukažte světu své zdařilé práce a zapojte se do dalšího ročníku soutěže. Přihláška ke stažení na 02 fotoeditorial

3 Vážení obchodní přátelé, když jsem psal naposledy úvodník do našeho firemního časopisu, byla situace na stavebním trhu výrazně jiná. Stavebních materiálů byl nedostatek, nedostatek byl i stavebních kapacit a tržní situace tlačila na růst cen. Nyní je vše jinak. A se změněnou situací se dnes musí vyrovnávat všechny firmy. Některým se to daří lépe, některým hůře. Velmi záleží a bude záležet na managementu jednotlivých firem. Na jejich ochotě dělat i velmi nepopulární kroky, jako je snižování nákladů všeho druhu, optimalizování stavu zaměstnanců, možná i snižování mezd. Zdali se jim podaří provést své firmy rozbouřenými časy, záleží daleko více na tom, v jakém stavu byla firma před nástupem krize, a také na tom, jak pevné základy firma měla a jaký byl poměr vlastních a cizích zdrojů pro její financování. Na to přímo navazuje další přístup k penězům nutným pro chod firmy a její fungování. Společnost Rigips je na trhu známa jako dodavatel kvalitního a prověřeného systému suché výstavby, tepelných izolací na bázi pěnového polystyrenu prvotřídní kvality se širokou paletou výrobků a silným výrobním zázemím, pokrokových sádrových omítek a stěrek. Stejně tak je známa i jako firma zodpovědně se chovající k finančním tokům směrem ke svým dodavatelům a vyžadujícím tuto kázeň i od svých odběratelů. Věříme, že se stejně zodpovědně chováte i vy. Je to důležitý příspěvek ke zlepšování platební morálky na trhu a k prohlubování důvěry mezi firmami. Současná situace už má i své první poražené. Kdo budou vítězové, se uvidí tak do roka, až do roka a půl. Jsme přesvědčeni, že mezi vítězi bude většina z vás, našich zákazníků. A jsme přesvědčeni, že mezi nimi bude i Rigips, s.r.o., součást koncernu Saint-Gobain. Firma stojící na pevných základech, na loajalitě a pracovitosti svých zaměstnanců, ale také firma stojící na důvěře svých obchodních partnerů. Všem vám přeji úspěšnou stavební sezónu a jménem společnosti Rigips děkuji za vaši spolupráci. David Krubner Ředitel divize EPS OBSAH fotoeditorial str místo národního kola soutěže Rigips Trophy 2008 editorial str. 3 ze společnosti str. 4-5 Bezpečnostní konstrukce Rigips získaly bronzovou cenu Vystavovali jsme na veletrhu Dřevostavby Rimano Tour 2009 Co se v mládí naučíš No Coat oceněn v soutěži Výrobek roku 2008/09 ze života partnerů str. 6-7 S Tradixem na lyžích Bowlení s Inkorem Mobilní a funkční reklama Westernová show s GipsConem novinky str Sixto nový vzor akustických podhledů Nová řešení protipožární ochrany stropů zajímavost str Jak USA daly světu sádrokarton Zveme vás na odborné semináře CTP str Jak to rozhodně nedělat Předplatné bez placení Dostal se vám Magazín do rukou čirou náhodou? Zaujal vás jeho obsah a nechtěli byste přijít o další vydání? Tak v tom případě již nespoléhejte na náhodu a Magazín si u nás objednejte. Napište si na cz.rigipsmagazin@saint-gobain.com (nezapomeňte uvést svou přesnou adresu) a pak už jen čekejte na den, kdy se na vás náš Magazín usměje z poštovní schránky. V elektronické podobě je Magazín ke stažení na internetových stránkách editorial 03

4 Text: Ivana Duchoňová Foto: archiv Rigips Bezpečnostní konstrukce Rigips získaly bronzovou cenu Bronzovou cenu České stavební akademie získala naše společnost za Technologii Rigips pro řešení uceleného systému zabezpečených prostor systémem suché výstavby (zjednodušeně řečeno za bezpečnostní konstrukce suché výstavby). Ocenění jsme převzali 10. března na půdě Nadace pro rozvoj architektury a stavitelství při slavnostním vyhlášení výsledků soutěže Stavební výrobek technologie roku 2008, která byla vypsána pod záštitou Ministerstva pro místní rozvoj, Ministerstva dopravy, Ministerstva životního prostředí. Posláním soutěže je především podpořit a urychlit uvádění nových výrobků a technologií z výzkumu a vývoje do výroby a jejich využití v realizaci staveb. Text: Martina Říhová Foto: archiv Rigips Vystavovali jsme na veletrhu Dřevostavby Společnost Rigips se se svým sortimentem Rigidur řadí mezi přední dodavatele materiálů a systémů pro dřevostavby, a proto nemohla chybět na 4. mezinárodním veletrhu dřevěných staveb a dřevovýroby. Ten se letos konal v pražském veletržním areálu v Letňanech na přelomu února a března a během 4 výstavních dnů ho navštívilo neuvěřitelných 48 tisíc návštěvníků. Našemu stánku o rozloze 120 m 2 dominoval model dřevostavby ve skutečné velikosti. Svůj prostor dostaly i naše partnerské realizační firmy, které prezentovaly své stavební systémy a úspěšné realizace. Bronzové ocenění našich bezpečnostních konstrukcí převzaly za společnost Rigips Ivana Duchoňová a Elena Galková 04 ze společnosti

5 Text: Lucie Valterová Foto: Pavel Tihelka Rimano Tour 2009 Ve spolupráci s firmami HET a Storch a pod záštitou Cechu malířů ČR jsme pro naše stávající i budoucí zákazníky připravili akci s názvem Rimano Tour Během března jsme navštívili řadu českých a moravských měst, ve kterých jsme představovali nové trendy ve stěrkování, úpravách povrchů stěn a naši novinku - No Coat. Co se v mládí naučíš Na 70 studentů a učňů Střední průmyslové školy stavební ve Valašském Meziříčí dorazilo na seminář, který jsme v prostorách školy uspořádali na téma sádrokartonové a sádrovláknité konstrukce. Jedním z cílů tohoto semináře bylo pomoci upevnit všeobecné vědomosti o principech suché výstavby, které studenti získávají v rámci povinné výuky, a doplnit je poznatky z praxe. Jelikož součástí studijních oborů této školy je i obor zaměřený na dřevostavby, věnovali jsme nemalý prostor i této problematice. Studenti SPŠ Valašské Meziříčí na semináři Text: Jiří Kolář Foto: Miroslav Barabáš Jedno ze zastavení Rimano Tour Líbeznice, kde za naši společnost přednášel Luboš Bakla V teoretické části přednesli všichni spolupořadatelé prezentace na daná témata a v té praktické předváděli samotnou aplikaci či použití svých výrobků. Účastníci akce si pak sami mohli vyzkoušet jednotlivé techniky. Potěšilo nás, jaký ohlas naše omítky měly a jaký zájem vzbudily. Při přípravě těchto akcí jsme pamatovali i na prostor pro diskusi, který byl k oboustranné spokojenosti vždy plně využit. Každá akce byla zakončena slosováním o hodnotné ceny, které do slosování věnovaly pořádající firmy. I když byla mezi účastníky řada našich stávajících zákazníků, zjistili jsme, že široké možnosti využití omítek a jejich přednosti jim nejsou zcela známy. To byl pro nás jasný signál nepolevit a v podobných akcích pokračovat. Již nyní připravujeme pokračování naší Rimano Tour, a to po malířských učilištích. Hranové systémy No Coat oceněny v soutěži Výrobek roku 2008/2009 Text: Ivana Duchoňová Foto: archiv SG Gyproc Hranový systém No Coat pro vytváření přesných hran sádrokartonových konstrukcí získal 3. místo v ceně škol v soutěži o stavební Výrobek roku 2008/2009. Z přihlášených 50 výrobků se jich do užšího výběru dostalo 25, z nich vybírali čtenáři v internetovém hlasování, porota složená ze zástupců středních a vysokých škol, Národního stavebního centra a redakce časopisu Stavebnictví a interiér. Cílem soutěže je popularizovat mezi odbornou stavební a širokou veřejností nové nebo pokrokové stavební výrobky, jejich design, způsob zpracování a jejich vlastnosti po zabudování do stavby. ze společnosti 05

6 Text: Jitka Břehová Foto: Jiří Křen ml. S Tradixem na lyžích Text: Radek Hromádka Foto: Petr Kubálek Bowlení s Inkorem Významný prodejce sortimentu Rigips ve Středočeském kraji firma INKOR Benešov uspořádala v lednu pro své zákazníky z řad realizačních firem malé školení, na kterém představila změny v oblasti požárně odolných konstrukcí suché výstavby a novinky roku 2009 v sortimentu Rigips. Odpolední školení bylo završeno turnajem v bowlingu, který byl příjemným ukončením této akce. Pozdrav z hor nám poslali (zleva): ing. Jiří Křen (TRADIX), Jitka Břehová (Rigips), Karla Malečíková (TRADIX), ing. Lubomír Šlosar (Tufír), David Vaněk, Elena Galková (Rigips), Leona Haplová (Stavebniny Hapla), Pert Buráň (3V&H Uh. Brod) Obchodní společnost Tradix UH se rozhodla poděkovat svým zákazníkům za přízeň v nelehkém roce 2008 formou pozvání na hory do Itálie. O lyžování ve Folgaridě, které Tradix připravil ve spolupráci se společností Rigips, projevily zájem na čtyři desítky lyžařských nadšenců. Příjemný hotel byl situován hned vedle lanovky, jež komfortně dopravila všechny nahoru a lyžování mohlo začít. Celý týden svítilo slunce a průměrná teplota -5 C přispěla k dobré náladě, která po celý únorový týden na horách panovala. Po školení následoval turnaj v bowlingu a před ním nezbytné hromadné foto 06 ze života partnerů

7 Text: Martina Říhová Foto: archiv firem Izotem a KTP Mobilní a funkční reklama Jednou z efektivních možností, jak dát o sobě vědět, je využití reklamní plochy na nákladním či užitkovém vozu, kterým prodejci rozváží stavební materiál ke svým zákazníkům. O tom, jak tyto velkoplošné mobilní plochy využívají někteří z prodejců Rigips, se můžeme přesvědčit na těchto fotografiích. Text: Roman Křivánek Foto: archiv firmy GipsCon Westernová show s GipsConem Loni v létě pozvala firma GipsCon své obchodní partnery na westernovou show do Hoštěrádek-Rešova. Počasí akci přálo, koně své jezdce poslouchali na slovo a jídlo a pití teklo proudem. Akce se vydařila a všichni se už těší na její letošní pokračování. KTP stavební systémy Most a jejich reklama na sádrové omítky Rimano Specialista na dřevostavby Izotem Bechyně a jeho reklama na Rigidur Na programu akce byly jak rychlostní disciplíny, tak i dovednostní westernové soutěže a hry Zleva: Saša Rašilov, Vanda Hybnerová, Květoslav Škrob (GipsCon), Roman Kučera a Roman Křivánek (Rigips) ze života partnerů 07

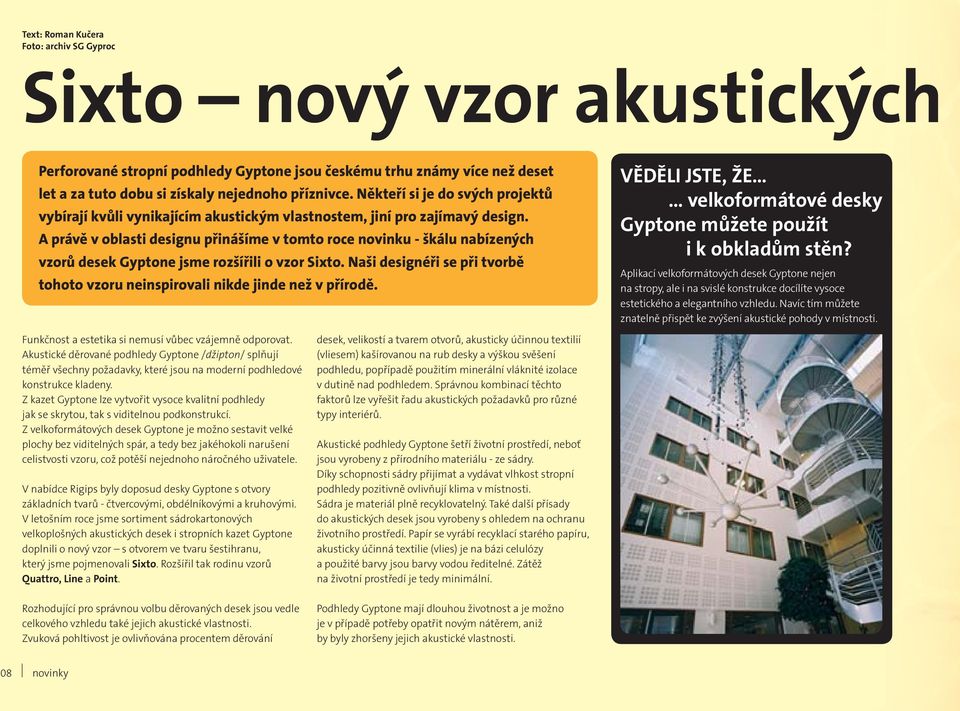

8 Text: Roman Kučera Foto: archiv SG Gyproc Sixto nový vzor akustických Perforované stropní podhledy Gyptone jsou českému trhu známy více než deset let a za tuto dobu si získaly nejednoho příznivce. Někteří si je do svých projektů vybírají kvůli vynikajícím akustickým vlastnostem, jiní pro zajímavý design. A právě v oblasti designu přinášíme v tomto roce novinku - škálu nabízených vzorů desek Gyptone jsme rozšířili o vzor Sixto. Naši designéři se při tvorbě tohoto vzoru neinspirovali nikde jinde než v přírodě. VĚDĚLI JSTE, ŽE velkoformátové desky Gyptone můžete použít i k obkladům stěn? Aplikací velkoformátových desek Gyptone nejen na stropy, ale i na svislé konstrukce docílíte vysoce estetického a elegantního vzhledu. Navíc tím můžete znatelně přispět ke zvýšení akustické pohody v místnosti. Funkčnost a estetika si nemusí vůbec vzájemně odporovat. Akustické děrované podhledy Gyptone /džipton/ splňují téměř všechny požadavky, které jsou na moderní podhledové konstrukce kladeny. Z kazet Gyptone lze vytvořit vysoce kvalitní podhledy jak se skrytou, tak s viditelnou podkonstrukcí. Z velkoformátových desek Gyptone je možno sestavit velké plochy bez viditelných spár, a tedy bez jakéhokoli narušení celistvosti vzoru, což potěší nejednoho náročného uživatele. V nabídce Rigips byly doposud desky Gyptone s otvory základních tvarů - čtvercovými, obdélníkovými a kruhovými. V letošním roce jsme sortiment sádrokartonových velkoplošných akustických desek i stropních kazet Gyptone doplnili o nový vzor s otvorem ve tvaru šestihranu, který jsme pojmenovali Sixto. Rozšířil tak rodinu vzorů Quattro, Line a Point. Rozhodující pro správnou volbu děrovaných desek jsou vedle celkového vzhledu také jejich akustické vlastnosti. Zvuková pohltivost je ovlivňována procentem děrování desek, velikostí a tvarem otvorů, akusticky účinnou textilií (vliesem) kašírovanou na rub desky a výškou svěšení podhledu, popřípadě použitím minerální vláknité izolace v dutině nad podhledem. Správnou kombinací těchto faktorů lze vyřešit řadu akustických požadavků pro různé typy interiérů. Akustické podhledy Gyptone šetří životní prostředí, neboť jsou vyrobeny z přírodního materiálu - ze sádry. Díky schopnosti sádry přijímat a vydávat vlhkost stropní podhledy pozitivně ovlivňují klima v místnosti. Sádra je materiál plně recyklovatelný. Také další přísady do akustických desek jsou vyrobeny s ohledem na ochranu životního prostředí. Papír se vyrábí recyklací starého papíru, akusticky účinná textilie (vlies) je na bázi celulózy a použité barvy jsou barvy vodou ředitelné. Zátěž na životní prostředí je tedy minimální. Podhledy Gyptone mají dlouhou životnost a je možno je v případě potřeby opatřit novým nátěrem, aniž by byly zhoršeny jejich akustické vlastnosti. 08 novinky

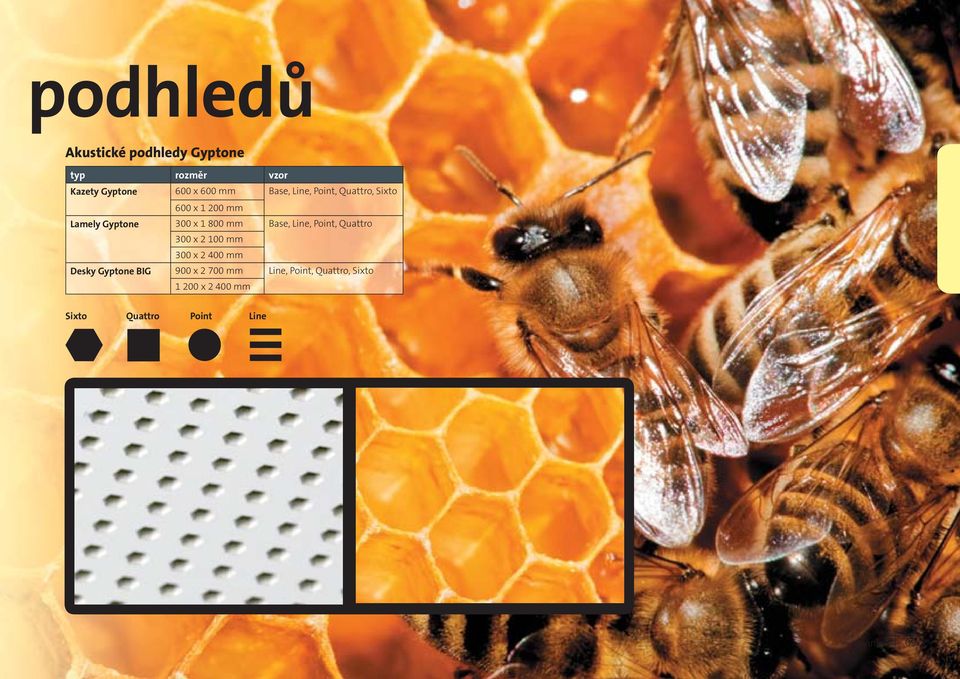

9 podhledů Akustické podhledy Gyptone typ rozměr vzor Kazety Gyptone 600 x 600 mm Base, Line, Point, Quattro, Sixto 600 x mm Lamely Gyptone 300 x mm Base, Line, Point, Quattro 300 x mm 300 x mm Desky Gyptone BIG 900 x mm Line, Point, Quattro, Sixto x mm Sixto Quattro Point Line novinky 09

10 Text: Jiří Otta Obrazová dokumentace: Jiří Otta Nová řešení protipožární ochrany stropů Společnost Rigips jako první zareagovala na zrušení české normy a po řadě zkoušek, expertiz a klasifikací přináší na trh nový přístup k řešení požární ochrany stropů na čtyři desítky sestav nosných stropů chráněných podhledem Rigips. Zavěšené sádrokartonové podhledy jsou již po dvě desetiletí využívány pro zvýšení požární odolnosti vodorovných stropních konstrukcí. V souvislosti se zrušením zkušební normy ČSN však již od počátku roku 2008 není možné používat pro zvýšení požární odolnosti nosné vodorovné konstrukce podhledy s klasifikací požární odolnosti podhledů R p (dolní index P zde vlastně zjednodušeně řečeno znamená Příspěvek zavěšeného Podhledu k Požární odolnosti stropní či střešní konstrukce ). Byly tak vyloučeny nesprávné postupy, kdy nebyly jednoduchým přičítáním odolnosti Rp respektovány odlišné materiálové charakteristiky ocelových, betonových a dřevěných konstrukcí. Možností, která by mohla řešit požadavek protipožární ochrany vodorovných nosných konstrukcí, bylo využití podhledů s nezávislou požární funkcí, tzv. samostatných požárních předělů. Což jsou takové konstrukce podhledů, které požárně oddělují prostor místnosti od meziprostoru nad podhledem a tím zcela a samostatně chrání nosnou konstrukci stropu před účinky požáru. Takové podhledy jsou však mohutné, složité a značně nákladné. Ode dne skončení platnosti klasifikace požární odolnosti podhledů se závislou funkcí Rp až do konce roku 2008 nebyly k dispozici jednoduše klasifikovatelné konstrukce podhledů. Tedy takové konstrukce, které by bylo možné v projektu použít jako protipožární ochranu stropu a které by současně odpovídaly novým normovým požadavkům. V této době nebyly mezi odborníky ještě žádné zkušenosti, jak postupovat podle nových evropských zkušebních norem v této oblasti. To v konečném důsledku vedlo k neekonomickým návrhům stropních konstrukcí. Společnost Rigips, s.r.o., nechala provést sérii zkoušek podhledů Rigips podle nového evropského zkušebního předpisu ČSN P CEN/ TS : Zkušební metody pro určení příspěvku k požární odolnosti nosných prvků - Část 1: Vodorovné ochranné membrány. Tato norma specifikuje podrobnosti zkoušky Vodorovné ochranné membrány namontované pod některým ze čtyř normových stropů. Společnost PAVUS, a.s., která vlastní akreditovanou požární zkušebnu, byla pověřena vyřešením tohoto obtížného požadavku v první polovině roku Vyhodnocením výsledků experimentů provedených ve zkušební laboratoři PAVUS ve Veselí nad Lužnicí a pomocí následných výpočtů podle příslušných Eurokódů (Evropských norem pro navrhování stavebních konstrukcí) dosáhl Ing. Karpaš, CSc., a jeho tým reálných a použitelných výsledků nových stropů. Tato činnost v dané oblasti byla průkopnickým dílem nejen v ČR, Referenční křivky teplot nad podhledem pro individuální statický výpočet stropní konstrukce 10 novinky

11 Příklady nově klasifikovaných konstrukcí: 1) 3) REI 45 REI 120 2) 4) REI 30 REI 60 REI 30 REI 60 REI 30 REI 60 1) Železobetonová deska chráněná podhledem Rigips. 2) Železobetonová deska na ocelových nosnících chráněná podhledem Rigips. 3) Dřevěný trámový strop se záklopem z fošen tl. 30 mm chráněný podhledem Rigips. 4) Dřevěný trámový strop se záklopem z OSB desek tl. 22 mm chráněný podhledem Rigips. Projektanti nyní díky novému Katalogu požárně odolných konstrukcí suché výstavby Rigips získávají snadno využitelný podklad k navrhování požárních řešení. Nové kapitoly vycházející z uvedených výsledků pak představují uživatelsky přívětivý nástroj pro řešení vodorovných požárně dělicích konstrukcí. Klasifikovány jsou celé sestavy nosných stropů chráněných podhledem: - stropy ze železobetonové desky chráněné pěti variantami podhledů Rigips pro odolnost REI 45 REI 120, - stropy z ocelobetonové desky (trapézový plech s betonovou výplní) chráněné čtyřmi variantami podhledů Rigips pro odolnost REI 30 REI 90, - stropy s ocelovými nosníky a železobetonovou deskou chráněné pěti variantami podhledů Rigips pro odolnost REI 30 REI 60, - stropy s ocelovými nosníky a ocelobetonovou deskou chráněné pěti variantami podhledů Rigips pro odolnost REI 30 REI 60, - stropy s dřevěnými nosníky a záklopem z dřevěných fošen tl. 30 mm chráněné třemi variantami podhledů Rigips pro odolnost REI 30 REI 60, - stropy s dřevěnými nosníky a záklopem z desek OSB tl. 22 mm chráněné třemi variantami podhledů Rigips pro odolnost REI 30 REI 60, - stropy s ocelovými nosníky chráněné pěti variantami podhledů Rigips pro odolnost R 30 R 60, - stropy s dřevěnými nosníky chráněné pěti variantami podhledů Rigips pro odolnost R 30 R 60. ale i v Evropě. Výhodou tohoto přístupu, založeného na charakterizujících datech ze zkoušky, je, že umožňuje mnohem širší použití výsledků, které pak lze aplikovat na libovolný nosný strop. Společnost Rigips nechala provést tyto zkoušky a následné výpočty jako první na stavebním trhu v ČR a ukázala tak novou cestu k řešení protipožární ochrany stropů. Výsledky zkoušek a následných výpočtů, které provedl PAVUS v roce 2008, jsou uvedeny v Katalogu požárně odolných konstrukcí Rigips v kapitole Nosné stropy chráněné podhledem Rigips. Rigips nyní nově nabízí pro vodorovné konstrukce s klasifikací požární odolnosti REI (R - nosnost, E - celistvost, I - izolační schopnost) celkem 30 variant stropů chráněných podhledy, pro požadavky na klasifikaci R (nosnost) pak 14 variant. Výběr modelových nosných stropů zahrnuje nejčastější konstrukce používané při výstavbě v ČR. Připravené varianty skladeb stropů s podhledy pokrývají většinu požadavků projektantů na různé druhy staveb od rodinných domů přes bytové domy až po obchodní centra, kancelářské prostory, hotely, restaurace, posluchárny, vstupní haly apod. Pokud by však architekt či projektant při návrhu jiného (v katalogu neuvedeného) nebo speciálního stropu chtěl použít zavěšené podhledy Rigips, může využít i individuálního přístupu, při kterém mu mohou být poskytnuty podrobné údaje o ochranné funkci podhledů Rigips s možností následného vyřešení problému. Charakterizující data o teplotách v meziprostoru nad podhledem (referenční křivky teplot) pak bude možné použít pro individuální statický výpočet stropní konstrukce podle ČSN EN Eurokód 1: Zatížení konstrukcí Část 1-2: Obecná zatížení - Zatížení konstrukcí vystavených účinkům požáru. Tyto výpočty běžně provádí společnost PAVUS. novinky 11

12 Text: Bronislava Cveková Foto: archiv SG Gyproc USA nedaly světu jen Coca-Colu a internet, ale i sádrokarton Letos v květnu uplyne 168 let od jeho narození, 95 let od jeho smrti a 115 let okamžiku, kdy dal světu sádrokarton. Řeč jde o Američanu Augustinu Sackettovi, muži, který je považován za otce sádrokartonu. Jak to všechno Americe začalo V roce 1880 Američané Augustine Sackett a Fred Kane přišli s nápadem vyvinout panel, kterým by se obkládaly stěny a stropy v interiéru. Zároveň sestavili i stroj, který by tyto panely vyráběl. Bohužel jejich počáteční snahy vyrábět produkt ze slaměného papíru a dehtu nebyly úspěšné, neboť byli schopni vyrobit pouze vysoce hořlavý a vlastně i nepoužitelný produkt, protože dehet prosakoval přes vrstvy papíru, čímž ničil konečnou úpravu stěn. První deska ze sádry patentována Ve své snaze však vytrvali a v roce 1888 už byli schopni vyrobit první desku ze sádry vložené mezi několik vrstev filcového papíru. Sackettova deska, jak se jí říkalo, měla rozměry 0,65 x 81 x 91 cm (tl. x š x d). Její hrany však byly otevřené, a tedy velmi náchylné k poškození. Navíc ani filcový papír nevyhovoval požadavkům na konečnou úpravu stěn. Nicméně Sackettova deska brzy nahradila dřevěné obklady, do té doby hojně používané v mnoha zeměpisných šířkách. V roce 1894 si Augustine Sackett nechal výrobní proces této desky patentovat. Průmyslová výroba sádrokartonu zahájena První výrobnu založil v Americe už v roce Její roční kapacita byla okolo půl milionu metrů čtverečních. Jen pro srovnání roční kapacita současných závodů na výrobu sádrokartonu se pohybuje kolem mil. m 2. Počáteční nedůvěra stavařů i dekoratérů v tento nový stavební materiál opadla a po několika málo letech už Sackett produkoval v několika závodech kolem 47 mil. m 2 ročně. V roce 1909 Sackett svou společnost, která nesla název Sackett Plaster Board Co., prodal firmě USG, kde působil na pozici ředitele téměř až do své smrti v r Vývoj desky pokračoval už v roce 1910 byl nalezen způsob zabalení hran desek. Krátce nato byly odstraněny dvě vnitřní vrstvy filcu, nahrazena vnější lícová filcová vrstva vrstvou papírovou a následovalo zavedení výroby desek o standardní šířce 122 cm. Nalít sádru na papír, navinout ji na velké kolo v 5-6 vrstvách a nechat vyschnout... Tak nějak se vyráběl sádrokarton na konci 19. století. 12 zajímavost Kolo bylo narovnáno aneb takhle vypadá výrobní linka na sádrokarton o století později. Sádrokarton řeší i požární odolnost Poptávka po sádrových deskách velmi vzrostla v průběhu 1. světové války. Mobilizace amerických vojsk v r vyvolala urgentní potřebu provizorních vojenských ubytoven, a to jak doma, tak za oceánem. Armáda používala různé druhy stavebních materiálů, aby vykryla tyto požadavky. Avšak při častých požárech vojenských ubikací uhořela řada vojáků, což vedlo armádní specialisty k hledání materiálu vhodného pro požární odolnost. Jejich požadavky splnily sádrokartonové desky, a tak se staly preferovaným stavebním materiálem nejen vojenských, ale i občanských budov.

13 Text: Ludmila Mikolášová Továrna na výrobu sádrokartonu v německém Bodenwerderu kolem r a v dnešní době. Z Ameriky do Evropy Věhlas sádrokartonu se rychle dostal i za hranice Ameriky. První zaoceánská výrobna sádrokartonu byla založena v r v Liverpoolu v Anglii. Na půdě kontinentální Evropy byl první závod na výrobu sádrokartonu založen v roce 1938 v Rize ve Východním Prusku (dnes Lotyšsko). V současnosti tento závod již neexistuje, ale dal jméno jednomu z největších výrobců sádrokartonu Rigips (Rigaer Gips und Zement Werke). Po skončení 2. světové války byla výroba přenesena do městečka Bodenwerder v Německu. S poválečným stavebním boomem rostla i poptávka po sádrokartonu. Závody produkující sádrokarton začaly růst jako houby po dešti. Padesátá léta přinesla do technologie výroby, ale i montáže řadu inovací. Začaly se provádět speciální požární testy, vylepšovaly se způsoby připevňování desek, vyvíjely se speciální desky pro obloukové konstrukce, pozornost se soustředila i na využití akustických vlastností desek atd. Tento vývoj se prakticky nezastavil a trvá dodnes. Současní výrobci sádrokartonu investují nemalé objemy peněz do inovativních řešení suché výstavby, u jejíhož zrodu stál sádrokarton. Augustine Sackett Narozen 24. května 1841 na farmě nedaleko města Warren v Connecticutu, kterou koupili jeho indiánští předci v období kolonizace. Od té doby byla farma majetkem rodiny Sackettů a poté, co se Augustine Sackett přestěhoval do New Yorku, ji přestavěl na letní sídlo. Na počátku občanské války vstupuje do služeb námořnictva a slouží na jedné z lodí flotily admirála Farraguta. Od r experimentuje se sádrokartonem. 22. května 1894 si nechává svůj vynález tzv. Sackettovu desku patentovat. 10. května 1914 umírá ve svém domě na Madison Avenue. Zveme vás na odborné semináře Interiéry veřejných budov Zajímavý vzhled a vynikající akustické hodnoty - to jsou akustické podhledy Rigips, které představíme na semináři s tématem Interiéry veřejných budov. Řeč nebude jen o nich, i když je to téma obsáhlé. Seznámíme vás i se speciálními konstrukcemi Rigips, jako jsou bezpečnostní příčky či speciální kombinované stěny Duragips. Toto téma vám předneseme 14. května 2009 ve Zlíně a 4. června 2009 v Jihlavě. Dřevostavby se systémy Rigips Jiným tématem, které vám představíme na odborných seminářích, jsou Dřevostavby se systémy Rigips. Přednáška bude věnována sádrovláknitým deskám Rigidur a konstrukcím, které je možné z tohoto materiálu navrhnout. Dozvíte se zde samozřejmě i podrobnosti o konstrukcích vnitřních příček a obvodových stěn, o suchých podlahách či opláštění podkroví. Na semináři bude přednášet produktový manažer pro sádrovláknité desky Rigidur Jiří Provázek, a to 19. května 2009 v Hradci Králové a 11. června 2009 v Ostravě. Bližší informace najdete na nebo vám je poskytnou pracovníci Centra technické podpory. Centrum technické podpory telefon: mobil: ctp@rigips.cz provozní doba: Po-Čt: ; Pá: 8-15 hod. zajímavost 13

14 Text: Ludmila Mikolášová Foto: archiv Rigips Jak to rozhodně nedělat aneb Nejčastější chyby v montáži suché výstavby Chybami se člověk učí, to je nezpochybnitelná pravda. Musíme je však dělat všichni? Nestačilo by, kdybychom se poučili z chyb druhých? My jsme přesvědčeni, že ano, proto jsme se dnes rozhodli představit pár chyb, na které jsme při naší práci narazili. Pevně věříme, že odteď je na stavbách budeme potkávat už opravdu jen zřídkakdy. Kde se tady ta mrška prasklina vzala? Že by mi ten sádrokarton špatně namontovali? No jasně! Ale chybou montáže to je jen částečně, a to především z důvodu nátlaku na montáž v nepřiměřených klimatických podmínkách! Když najdeme takového praskliny, znamená to, že v sádrokartonové konstrukci vzniká nadměrné pnutí, které je pravděpodobně vyvolané objemovými změnami stavebních hmot, tedy nejen sádrokartonu. Co tyto objemové změny způsobuje? Třeba taková obyčejná vlhkost či teplota vzduchu. Pokud jsme stavbu sledovali a nejsme si vědomi, že by něco takového nastalo, může tu být spousta dalších možných příčin, např. nestabilita nosných konstrukcí nebo dilatační potřeba konstrukcí. Vodou nacuclá vata, nasáklý sádrokarton Desky už začaly odpadávat. Co s tím? Obvinit z tohoto problému sádrokarton, že je příliš nasákavý, je hloupost. Chybu musíme hledat jinde, a to ve skladbě dané konstrukce a správném provedení tepelné izolace a parozábrany. Výrobci izolací a parozábrany vám s těmito otázkami rádi poradí. Doporučujeme však zapamatovat si základní fakta: parozábrana se umisťuje na teplém líci tepelné izolace a parozábrana i tepelná izolace musejí být aplikovány celoplošně, bez vzniku tepelných oslabení, které napomáhají špatné funkci skladby konstrukce. 14 CTP

15 Pěkné, co? Takové pravidelné, souměrné No hrůza! Pravidelné křížové spáry se sice lehce vytvářejí, ale jejich pevnost bohužel už na takové výši není. A proto pozor! Příčné (vodorovné) spáry musí být vzájemně vystřídány alespoň o 400 mm, aby nedocházelo k vytváření křížových spár. Sádrovláknité desky je možno na dřevěnou podkonstrukci připevňovat pomocí sponek a spáry tmelit, nebo lepit. Pro každý druh úpravy spáry existují jiné požadavky na její podobu. Pro jakou následující úpravu je určena spára na prvním obrázku? Podle rozestupu mezi deskami je spára jednoznačně připravena pro tmelení. Co však už není správné, je právě to sponkování. Určitě nevadí, že sponky nejsou v pravidelném vodorovném řádku, bohužel však jsou příliš blízko u okraje desky. A v takovém případě nikdo nemůže zaručit dostatečnou kvalitu připevnění desky ke konstrukci, a navíc může být narušena celá statika konstrukce. Na druhém obrázku je vidět správné rozmístěná sponek. Zdá se vám, že na prvním obrázku není nic zvláštního? Omyl! Technologický předpis jasně říká, že svislé spáry sádrokartonových desek nesmí vycházet přímo z rohu otvoru. Jejich umístění musí být minimálně ve vzdálenosti 150 mm od bočního ostění otvoru, což zde zřetelně není. A co se po čase stane, když to tak necháte? Odpověď najdete na spodním obrázku. čtvrtletník pro obchodní partnery a přátele společnosti Rigips; vychází nepravidelně; neprodejný. Vydání: jaro 2009; uzávěrka: ; vychází: v nákladu ks. Foto na titulce: archiv spol. Artěl. Vydavatel: Rigips, s.r.o.; Počernická 272/96; Praha 10 Malešice. Manažer projektu: Ing. Martina Říhová, MBA. Odpovědný redaktor: Bc. Bronislava Cveková, tel.: , cz.rigipsmagazin@saint-gobain.com. Jazyková korektura: Mgr. Dagmar Mertová; sazba: Jaromír Kopecký, Nord Service, s.r.o.; tisk: Tiskárna V&H Print Josef Hlávko CTP 15

16 3x si klidně měř, ale jen jednou řež! Blade Runner /blejd ranr/ rychlý a bezpečný nástroj na řezání sádrokartonu Řeže spolehlivě: rovné díly oblouky vnitřní výřezy Neřeže prsty! Dvakrát rychlejší řezání než běžným způsobem Řeže obě strany sádrokartonové desky současně, tedy v jednom pracovním kroku. Jeden tah Blade Runnerem po desce a máte nařezáno! Bližší informace o Blade Runneru včetně krátké ukázky použití najdete na
