2 SYSTÉM STROPNÍHO VYTÁPĚNÍ/CHLAZENÍ LEONARDO Dimenzování nosného roštu Správné dimenzování nosného roštu je založeno na následujících předpokladech a na základě ustanoveních obsažených v technické příručce k sádrokartonovým stropům Knauf D11 a dle požadavků na samotný systém Leonardo. Třída za žení p pro desky je 15<p<30 kg/m 2. Z toho vyplyne volba typu stropní konstrukce. Postup výpočtu Stanoví se: vzdálenost a zavěšovacích bodů vzdálenost c nosných profilů vzdálenost b montážních profilů Velikostní tabulka sádrokartonové stropy Knauf D11 ve třídě za žení 15<p<30 na kg/m 2 (1) typ a [cm] b [cm] c [cm] D (1) D (2) 100 D (2) 120 D (2) 100 poznámky: (1) systém Leonardo váží včetně v něm obsažené topné vody cca 13 kg/m 2 (standartní panel Leonardo), cca 19 kg/m 2 (pro požární panel Leonardo s vatou) a cca 18 kg/m 2 (Leonardo s roztečí 3,5 cm). Jakékoliv další instalované zařízení musí být bráno v úvahu (viz technická příručka Knauf D 11). (2) předpokládá se instalace pouze příčně C profily jsou vyráběny z pozinkovaného ocelového plechu třídy 1, v souladu s UNI EN 10346:2009, ve velikostech: vodící profil U 30x27x30 mm izolovaný od obvodových konstrukcí tlumící páskou Knauf o tl. 3,5 mm sloupky C PLUS 27x50x27 o tl. 6 mm nebo ekvivalent a to jak v případě montážního i nosného profilu (v případě konstrukce D114 typ nosného profilu bude zacvakávací U 40x28x40 o tl. 0,7 mm) Je doporučeno používat standartní profily šířky 60 mm (např.: C PLUS 25x60x25 o tl. 0,6 mm nebo C 27/60 o tl. 0,6 mm pro montážní profily) Pro panely Leonardo s roztečí trubek 3,5 cm je vyžadováno použi profilů o šířce 60 mm (např.: C PLUS 25x60x25 o tl. 0,6 mm) pro nosnou konstrukci Profily musí být opatřeny značkou CE a odpovídat normě EN Kovové konstrukční prvky pro sádrokartonové systémy Definice, požadavky a zkušební metody ; reakce na oheň třídy A, vyráběny dle UNI EN ISO Sádrokartonové stropní vytápění (včetně jeho jednotlivých prvků) musí být akus cky odděleno od svislých stavebních konstrukcí a sousedních prvků.

3 Nosná konstrukce Knauf D 112 (kovová nosná konstrukce) nosný profil + montážní profil / zavěšeno 2/3 C Nosná konstrukce Knauf D 113 (kovová nosná konstrukce v jedné rovině) nosný profil + montážní profil v jedné rovině / zavěšeny

4 nosná konstrukce Knauf D 111 (jednoduchá konstrukce) pouze nosný profil / zavěšeno vzdálenost závěsů (upevňovací prvek) osová vzdálenost montážních profilů (pod deskou) osová vzdálenost nosných profilů (zavěšených) Nosná konstrukce Knauf D 114 (kovová nosná konstrukce) zacvakávací nosný profil + montážní profil / zavěšeny vzdálenost závěsů (upevňovací prvek) osová vzdálenost montážních profilů (pod deskou) osová vzdálenost nosných profilů (zavěšených)

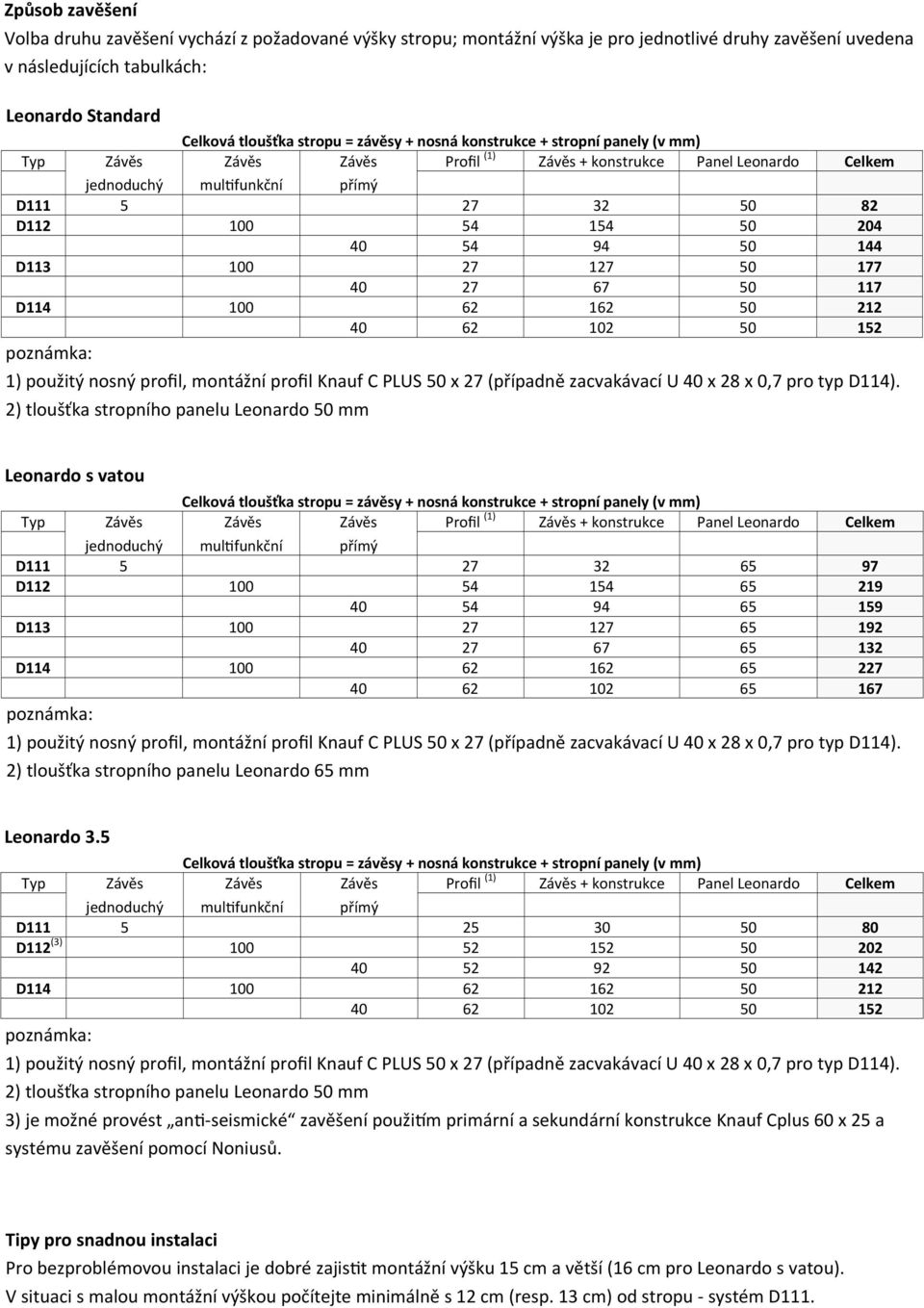

5 Způsob zavěšení Volba druhu zavěšení vychází z požadované výšky stropu; montážní výška je pro jednotlivé druhy zavěšení uvedena v následujících tabulkách: Leonardo Standard Celková tloušťka stropu = závěsy + nosná konstrukce + stropní panely (v mm) Typ Závěs Závěs Závěs Profil (1) Závěs + konstrukce Panel Leonardo Celkem jednoduchý mul funkční přímý D D D D poznámka: 1) použitý nosný profil, montážní profil Knauf C PLUS 50 x 27 (případně zacvakávací U 40 x 28 x 0,7 pro typ D114). 2) tloušťka stropního panelu Leonardo 50 mm Leonardo s vatou Celková tloušťka stropu = závěsy + nosná konstrukce + stropní panely (v mm) Typ Závěs Závěs Závěs Profil (1) Závěs + konstrukce Panel Leonardo Celkem jednoduchý mul funkční přímý D D D D poznámka: 1) použitý nosný profil, montážní profil Knauf C PLUS 50 x 27 (případně zacvakávací U 40 x 28 x 0,7 pro typ D114). 2) tloušťka stropního panelu Leonardo 65 mm Leonardo 3.5 Celková tloušťka stropu = závěsy + nosná konstrukce + stropní panely (v mm) Typ Závěs Závěs Závěs Profil (1) Závěs + konstrukce Panel Leonardo Celkem jednoduchý mul funkční přímý D D112 (3) D poznámka: 1) použitý nosný profil, montážní profil Knauf C PLUS 50 x 27 (případně zacvakávací U 40 x 28 x 0,7 pro typ D114). 2) tloušťka stropního panelu Leonardo 50 mm 3) je možné provést an seismické zavěšení použi m primární a sekundární konstrukce Knauf Cplus 60 x 25 a systému zavěšení pomocí Noniusů. Tipy pro snadnou instalaci Pro bezproblémovou instalaci je dobré zajis t montážní výšku 15 cm a větší (16 cm pro Leonardo s vatou). V situaci s malou montážní výškou počítejte minimálně s 12 cm (resp. 13 cm) od stropu systém D111.

6 KONTROLA PLÁNU ROZMÍSTĚNÍ DESEK A HYDRAULICKÉ PŘÍPOJENÍ Následující obrázek znázorňuje hydraulické propojení 4 panelů Leonardo (graf. so ware HT2000). Hlavní přívodní trubka (20 x 2 mm červená chránička) je připojená přímo na rozdělovač a následně je spojená s hlavní trubkou (20 x 2 mm), která je z výroby podélně instalována v samotném panelu Leonardo. Pomocí systémových spojek jsou k ní připojeny vedlejší topné trubky 10 x 1,2 mm. Voda se poté vrací skrze další spojku zpět do hlavního rozvodu a do rozdělovače (modré chráničky). hlavní rozvodné trubky 20 x 2 mm vedlejší topné trubky 10 x 1,2 mm Hlavní přívodní trubka 20 x 2 mm Hlavní zpáteční trubka 20 x 2 mm 1. převlečný kroužek spojka převlečný kroužek ukončovací prvek POLOŽENÍ PANELŮ Před instalací panelů je nutné určit panely, které vyžadují dvojité přívodní trubky a vložit chybějící trubku do připraveného místa v izolaci (obr. 10). Na kladečském plánu jsou tyto panely označeny modrým šrafovaným pruhem (obr. 11). Dle plánu a pokud to rozměry místnos vyžadují je možné rozříznout panel na dvě zrcadlové čás.

7 obr. 10 vložená trubka do izolace obr. 11 označení panelů, kde je nutné vložit další trubku 20 x 2 mm LEONARDO STANDARD A LEONARDO ODOLNÉ OHNI (vata) Pokládka desek musí být provedena kolmo na montážní profily, ke kterým je deska připevňována. S upevňováním desek začínejte od středu desky, aby se zabránilo deformaci desky. Desku při šroubování vždy důkladně přitlačte na konstrukci a poté přišroubujte rychlošrouby TN ve vzdálenostech maximálně 20 cm od sebe; cca 10 cm od podélného kraje desky a přibližně 15 cm od příčného okraje. Hlava šroubu by po zašroubování neměla přesahahovat pohledovou rovinu desky. Při montáži desek je nutné brát v úvahu umístění vnitřní trubky, které je na pohledové straně desky naznačeno laserovým skem. Řez panelem; trasy uložených trubek jsou na pohledové straně naznačeny laserem LEONARDO 3,5 cm Před položením panelů musí být opět vložena druhá přívodní trubka (obr. 10). Pokládku desek provádíme kolmo na montážní profily, na které přišroubujeme desky. Šrouby by měly být umístěny v intervalu 15 až 25 cm. Pozor na umístění vnitřního potrubí. Při montáži desek je nutné brát v úvahu umístění vnitřní trubky, které je na pohledové straně desky naznačeno laserovým skem. Obr. 13: Příklad uchycení panelu Leonardo Standard

8 Obr. 14: Příklad uchycení panelu Leonardo 3,5 poznámka: Kompletní příprava pro elektrické a osvětlovací prvky musí být provedena ihned po instalaci, dokud jsou trasy vnitřního potrubí stále viditelné. Veškeré otvory a vzduchotechnické vyústění musí být dohodnuty v počáteční fázi návrhu. HYDRAULICKÉ PŘIPOJENÍ PANELŮ Panely v sobě mají již hlavní topné trubky i přívodní trubku 20 x 2 mm včetně rozšiřovacích zátek a převlečných kroužků pro snadné a rychlé spojení. 1, topné trubky 10 x 1,3 mm integrované v panelu 2, rozšiřovací šroub pro snadnější nasunu fi nky 3, hlavní přívodní trubka 20 x 2 mm

9 Nejprve se odstraní rozšiřovací plastová zátka z konce přívodní trubky a rozšířený konec se nasune na správnou fi nku. Je nutné, aby trubka nebyla zasunuta úplně nadoraz na konec fi nky. Vůle o několika milimetrech se zredukuje při lisování převlečného kroužku na trubku. Axiální lisování se provádí pomocí dvou kleš, pro průměr 10 a 20 mm. To stejné se provede i s přívodní trubkou na sousedního panelu pozor na výběr vhodné fi nky! Poté se k fi nkám připojí vnitřní trubky 10 x 1,3 mm. Trubky mají již správnou délku pro připojení k protějšímu Panelu, jeden dlouhý a jeden kratší (při případném krácení dávejte pozor na dostatečnou délku). Do konce trubky se vloží rozšiřovací trn kleš (expandér) a trubka se připraví na připojení k fi nce. Obr : Postup připojení trubek k fi nce U posledního panelu v okruhu se fi nka opatří lisovací zátkou. Uřízněte kus trubky 20 x 2 mm a po rozšíření jeho průměru nasuňte na fi nku tak, aby byl konec trubky cca 3 4 mm před maximální dorazem na fi nku. Poté spoj zalisujte. V případě špatného přístupu pro použi rozšiřovacích kleš je možné tento kousek trubky nahřát na teplotu 60 C a poté nasunout na fi nku. Pozor, lisování provádějte až po dokonalém vychladnu trubky. V případě trubky 10 x 1,3 mm použijte buď rozšiřovací kleště nebo postačí pouze nahřá trubky. Před nasunu m trubky na fi nku se ujistěte, že jsou na trubce nasazeny převlečné kroužky.

10 Obr. 20: Dokončené spojení 4 panelů Leonardo pomocí fi nky a převlečných kroužků Při správném připojení k sousedním panelům je důležité, aby připojované trubky nevyčnívaly pod spodní rovinu panelů. Uzavírání montážního otvoru by bylo ob žné. Trubky Midix 10 x 1,3 (2) mohou vést pod nebo nad sousední přívodní trubkou (1) a související tvarovkou (3), viz obrázky 21, 22. Obr. 21, 22: Možné připojení trubek k fi nce Obr. 23: Příklad zapojení přívodních trubek k panelům

11 UMÍSTĚNÍ ROZDĚLOVAČE Rozdělovač musí být umístěn na předem známé místo na stopě, které je uvedeno v prováděcí dokumentaci. V jiném případě by měly být umístěny ven ly nad montovaným stropem, nejlépe automa cké a tak, aby k nim byl umožněn i pozdější přístup (montážní otvor). V případě, že je rozdělovač umístěn ve stropě, je nutné zajis t kontrolní uzavíratelný otvor. Obr. 24: Příklad rozdělovače namontovaného na strop (bez hydraulického připojení) TEST TĚSNOSTI Před zaklopením všech montážních otvorů je nutné provést tlakovou zkoušku v souladu s UNI EN Teplota prostoru by měla být minimálně 5 C, aby nedošlo k zamrznu vody v potrubí. Před plnění vodou je doporučená vizuální kontrola všech spojů, je li vše řádně zalisováno. Stropní systém zůstane pod tlakem až do ukončení všech finálních prací. ZAVŘENÍ MONTÁŽNÍCH OTVORŮ Pro zaklopení montážních otvorů použijte lepidlo dodané spol. Eurotherm nebo jiné vhodné lepidlo. V průběhu zasychání lepidla je vhodné podepřít lepený díl sádrokartonu a zajis t ho pro posunu. Obr. 25: Lepení zaklápěcího dílu

12 DILATAČNÍ SPÁRY Dilatační spáry musejí umožnit pohyb desek a musí být provedeny: v místech již existujících dilatačních spár v nosné konstrukci v přítomnos podkladů různých druhů nebo s rozdílnými vlastnostmi v případě velkých ploch, každých m délky FINÁLNÍ ÚPRAVY Tmelení spár provádějte dle technologického postupu výrobce stejně jako finální nátěry nebo případné nátěry zlepšující vlastnos stropních desek.
