1 Návod k nstalac, obsluze a údržbě Plynový průtokový ohřívač vody mnmaxx WRD 11-2.G.. WRD 14-2.G.. WRD 18-2.G.. CS (06.02) JS

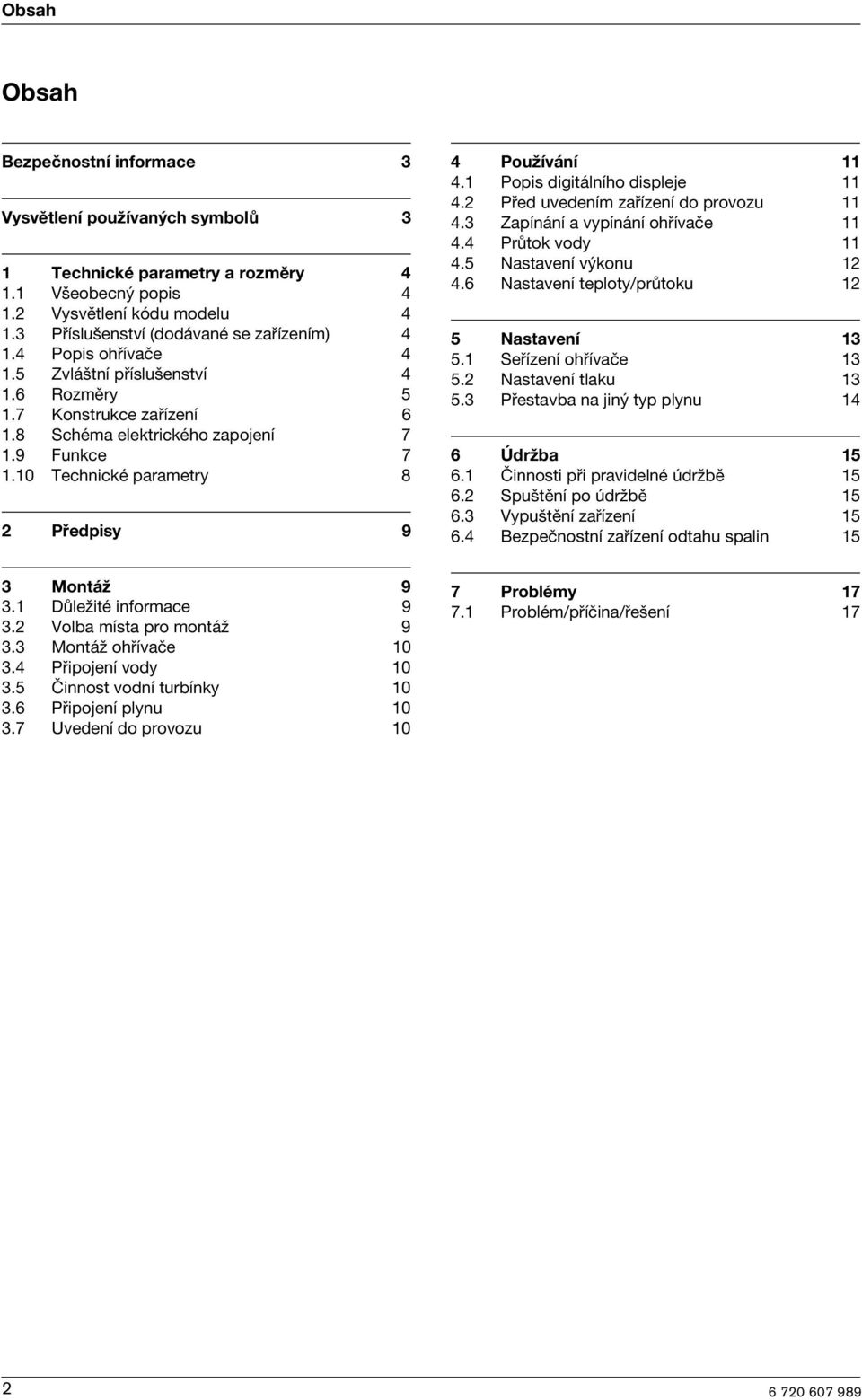

2 Obsah Obsah Bezpečnostní nformace 3 Vysvětlení používaných symbolů 3 1 Techncké parametry a rozměry Všeobecný pops Vysvětlení kódu modelu Příslušenství (dodávané se zařízením) Pops ohřívače Zvláštní příslušenství Rozměry Konstrukce zařízení Schéma elektrckého zapojení Funkce Techncké parametry 8 2 Předpsy 9 4 Používání Pops dgtálního dspleje Před uvedením zařízení do provozu Zapínání a vypínání ohřívače Průtok vody Nastavení výkonu Nastavení teploty/průtoku 12 5 Nastavení Seřízení ohřívače Nastavení tlaku Přestavba na jný typ plynu 14 6 Údržba Čnnost př pravdelné údržbě Spuštění po údržbě Vypuštění zařízení Bezpečnostní zařízení odtahu spaln 15 3 Montáž Důležté nformace Volba místa pro montáž Montáž ohřívače Přpojení vody Čnnost vodní turbínky Přpojení plynu Uvedení do provozu 10 7 Problémy Problém/příčna/řešení 17 2

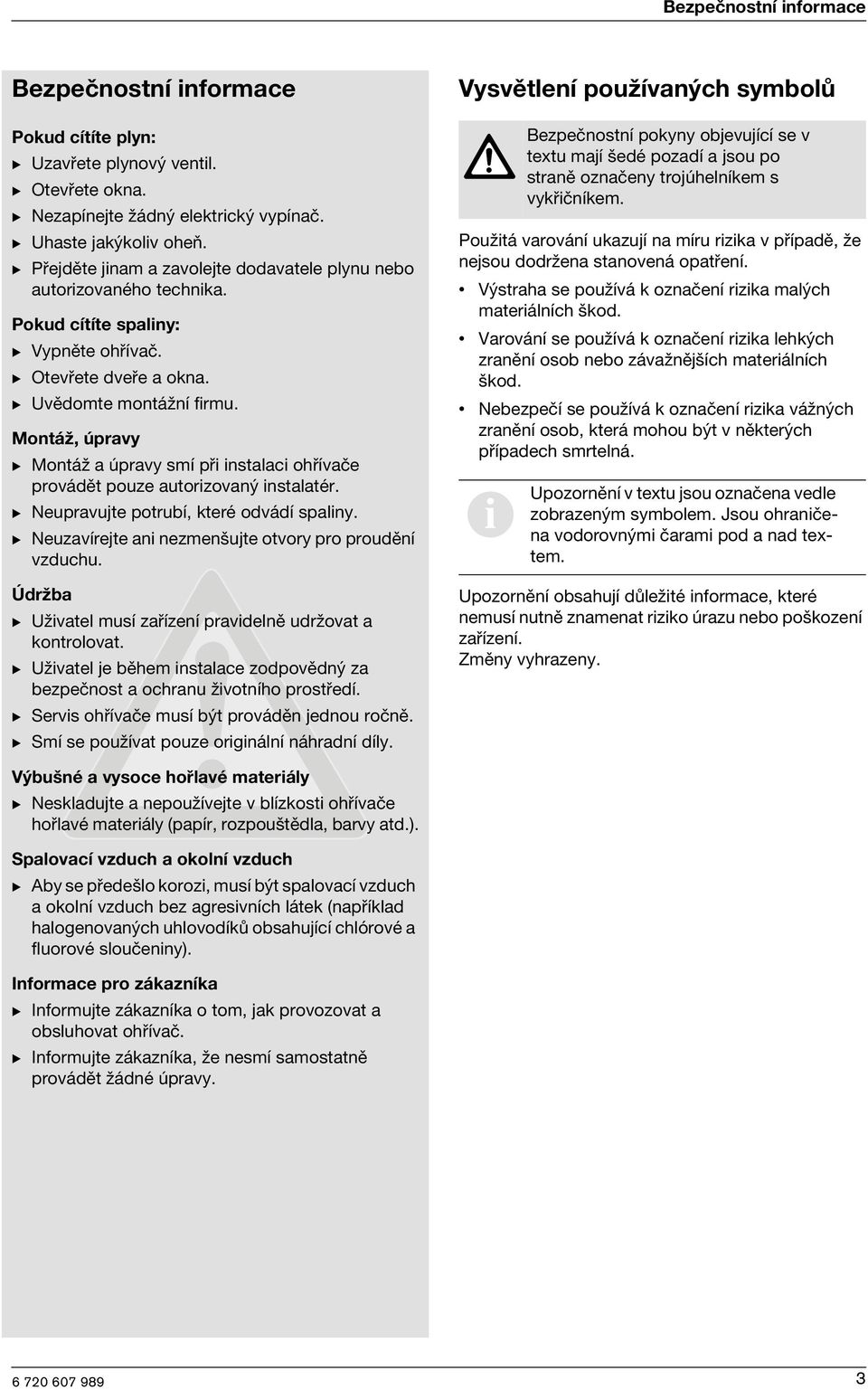

3 Bezpečnostní nformace Bezpečnostní nformace Pokud cítíte plyn: B Uzavřete plynový ventl. B Otevřete okna. B Nezapínejte žádný elektrcký vypínač. B Uhaste jakýkolv oheň. B Přejděte jnam a zavolejte dodavatele plynu nebo autorzovaného technka. Pokud cítíte spalny: B Vypněte ohřívač. B Otevřete dveře a okna. B Uvědomte montážní frmu. Montáž, úpravy B Montáž a úpravy smí př nstalac ohřívače provádět pouze autorzovaný nstalatér. B Neupravujte potrubí, které odvádí spalny. B Neuzavírejte an nezmenšujte otvory pro proudění vzduchu. Údržba B Užvatel musí zařízení pravdelně udržovat a kontrolovat. B Užvatel je během nstalace zodpovědný za bezpečnost a ochranu žvotního prostředí. B Servs ohřívače musí být prováděn jednou ročně. B Smí se používat pouze orgnální náhradní díly. Vysvětlení používaných symbolů Použtá varování ukazují na míru rzka v případě, že nejsou dodržena stanovená opatření. Výstraha se používá k označení rzka malých materálních škod. Varování se používá k označení rzka lehkých zranění osob nebo závažnějších materálních škod. Nebezpečí se používá k označení rzka vážných zranění osob, která mohou být v některých případech smrtelná. Bezpečnostní pokyny objevující se v textu mají šedé pozadí a jsou po straně označeny trojúhelníkem s vykřčníkem. Upozornění v textu jsou označena vedle zobrazeným symbolem. Jsou ohrančena vodorovným čaram pod a nad textem. Upozornění obsahují důležté nformace, které nemusí nutně znamenat rzko úrazu nebo poškození zařízení. Změny vyhrazeny. Výbušné a vysoce hořlavé materály B Neskladujte a nepoužívejte v blízkost ohřívače hořlavé materály (papír, rozpouštědla, barvy atd.). Spalovací vzduch a okolní vzduch B Aby se předešlo koroz, musí být spalovací vzduch a okolní vzduch bez agresvních látek (například halogenovaných uhlovodíků obsahující chlórové a fluorové sloučenny). Informace pro zákazníka B Informujte zákazníka o tom, jak provozovat a obsluhovat ohřívač. B Informujte zákazníka, že nesmí samostatně provádět žádné úpravy. 3

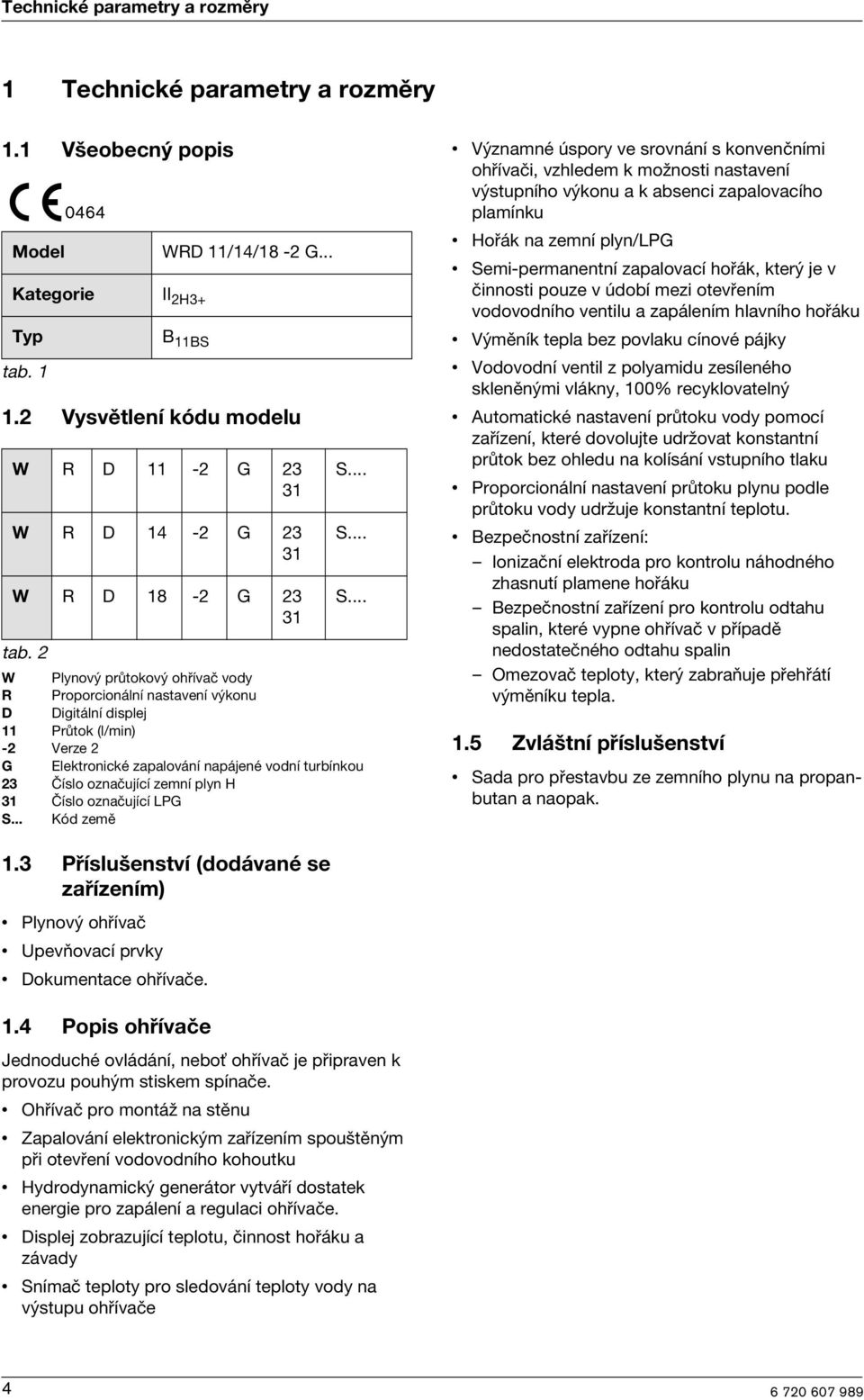

4 Techncké parametry a rozměry 1 Techncké parametry a rozměry 1.1 Všeobecný pops Model Kategore II 2H3+ Typ tab. 1 WRD 11/14/18-2 G... B 11BS 1.2 Vysvětlení kódu modelu W R D 11-2 G W R D 14-2 G W R D 18-2 G tab S... S... S... W Plynový průtokový ohřívač vody R Proporconální nastavení výkonu D Dgtální dsplej 11 Průtok (l/mn) -2 Verze 2 G Elektroncké zapalování napájené vodní turbínkou 23 Číslo označující zemní plyn H 31 Číslo označující LPG S... Kód země Významné úspory ve srovnání s konvenčním ohřívač, vzhledem k možnost nastavení výstupního výkonu a k absenc zapalovacího plamínku Hořák na zemní plyn/lpg Sem-permanentní zapalovací hořák, který je v čnnost pouze v údobí mez otevřením vodovodního ventlu a zapálením hlavního hořáku Výměník tepla bez povlaku cínové pájky Vodovodní ventl z polyamdu zesíleného skleněným vlákny, 100% recyklovatelný Automatcké nastavení průtoku vody pomocí zařízení, které dovolujte udržovat konstantní průtok bez ohledu na kolísání vstupního tlaku Proporconální nastavení průtoku plynu podle průtoku vody udržuje konstantní teplotu. Bezpečnostní zařízení: Ionzační elektroda pro kontrolu náhodného zhasnutí plamene hořáku Bezpečnostní zařízení pro kontrolu odtahu spaln, které vypne ohřívač v případě nedostatečného odtahu spaln Omezovač teploty, který zabraňuje přehřátí výměníku tepla. 1.5 Zvláštní příslušenství Sada pro přestavbu ze zemního plynu na propanbutan a naopak. 1.3 Příslušenství (dodávané se zařízením) Plynový ohřívač Upevňovací prvky Dokumentace ohřívače. 1.4 Pops ohřívače Jednoduché ovládání, nebo ohřívač je přpraven k provozu pouhým stskem spínače. Ohřívač pro montáž na stěnu Zapalování elektronckým zařízením spouštěným př otevření vodovodního kohoutku Hydrodynamcký generátor vytváří dostatek energe pro zapálení a regulac ohřívače. Dsplej zobrazující teplotu, čnnost hořáku a závady Snímač teploty pro sledování teploty vody na výstupu ohřívače 4

5 Techncké parametry a rozměry 1.6 Rozměry obr. 1 4 Výměník tepla 5 Hořák 10 Regulátor teploty/množství 20 Přpojení plynu 23 Zapalovací jednotka 26 Regulátor výkonu 34 LED - Kontrola stavu hořáku 35 Spínač/LED - Kontrolka nízkého tlaku vody 36 Přední kryt 37 Otvor pro montáž na stěnu 38 Spojovací objímka pro kouřovod 39 Kouřový kanál se zařízením zamezujícím pronknutí zpět 40 Plynový ventl 42 Dgtální dsplej Rozměry (mm) A B C D E F G WRD11G , WRD14G , WRD18G , tab. 3 Rozměry Zemní plyn H (Ø) 1/2 LPG 5

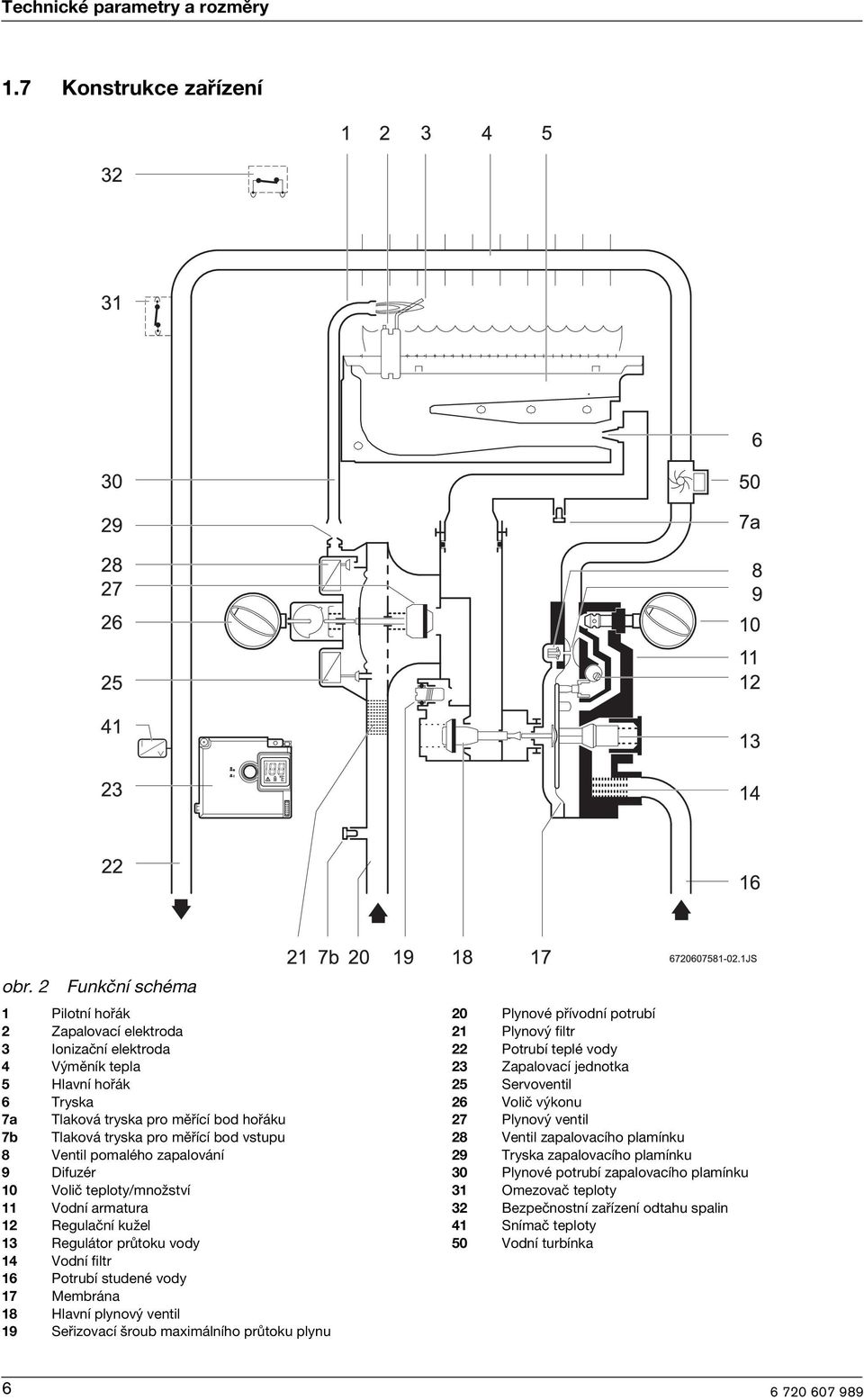

6 Techncké parametry a rozměry 1.7 Konstrukce zařízení obr. 2 Funkční schéma 1 Plotní hořák 2 Zapalovací elektroda 3 Ionzační elektroda 4 Výměník tepla 5 Hlavní hořák 6 Tryska 7a Tlaková tryska pro měřící bod hořáku 7b Tlaková tryska pro měřící bod vstupu 8 Ventl pomalého zapalování 9 Dfuzér 10 Volč teploty/množství 11 Vodní armatura 12 Regulační kužel 13 Regulátor průtoku vody 14 Vodní fltr 16 Potrubí studené vody 17 Membrána 18 Hlavní plynový ventl 19 Seřzovací šroub maxmálního průtoku plynu 20 Plynové přívodní potrubí 21 Plynový fltr 22 Potrubí teplé vody 23 Zapalovací jednotka 25 Servoventl 26 Volč výkonu 27 Plynový ventl 28 Ventl zapalovacího plamínku 29 Tryska zapalovacího plamínku 30 Plynové potrubí zapalovacího plamínku 31 Omezovač teploty 32 Bezpečnostní zařízení odtahu spaln 41 Snímač teploty 50 Vodní turbínka 6

7 Techncké parametry a rozměry 1.8 Schéma elektrckého zapojení obr. 3 Schéma elektrckého zapojení 2 Zapalovací elektroda 3 Ionzační elektroda 23 Zapalovací jednotka 25 Servoventl (v kldu otevřený) 28 Ventl zapalovacího plamínku (v kldu uzavřený) 31 Omezovač teploty 32 Bezpečnostní zařízení odtahu spaln 33 Membránový ventl 34 LED - Kontrola stavu hořáku 35 Spínač/LED - Kontrolka nízkého tlaku vody 41 Snímač teploty 42 Dgtální dsplej 50 Vodní turbínka 1.9 Funkce Plynový ohřívač je vybaven automatckým elektronckým zapalováním, které zjednodušuje jeho provoz. B Pokud ho chcete spustt, jednoduše zapněte spínač (obr. 7). Poté dojde k automatckému zapálení vždy, když se otevře kohoutek teplé vody. Nejprve se zapálí zapalovací plamínek a as čtyř sekundy poté hlavní hořák. Zapalovací plamínek pak krátce potom zhasne. Je to způsob, jak ušetřt velké množství energe, nebo zapalovací plamínek hoří na rozdíl od konvenčních systémů s trvalým provozem jen mnmální dobu potřebnou k zapálení hlavního hořáku. Vzduch v přívodním plynovém potrubí může zavnt selhání zapalování. B Zavírejte a otevírejte kohoutek teplé vody, aby se opakoval zapalovací proces, dokud veškerý vzduch neunkne. Pokud nastane tato stuace: 7

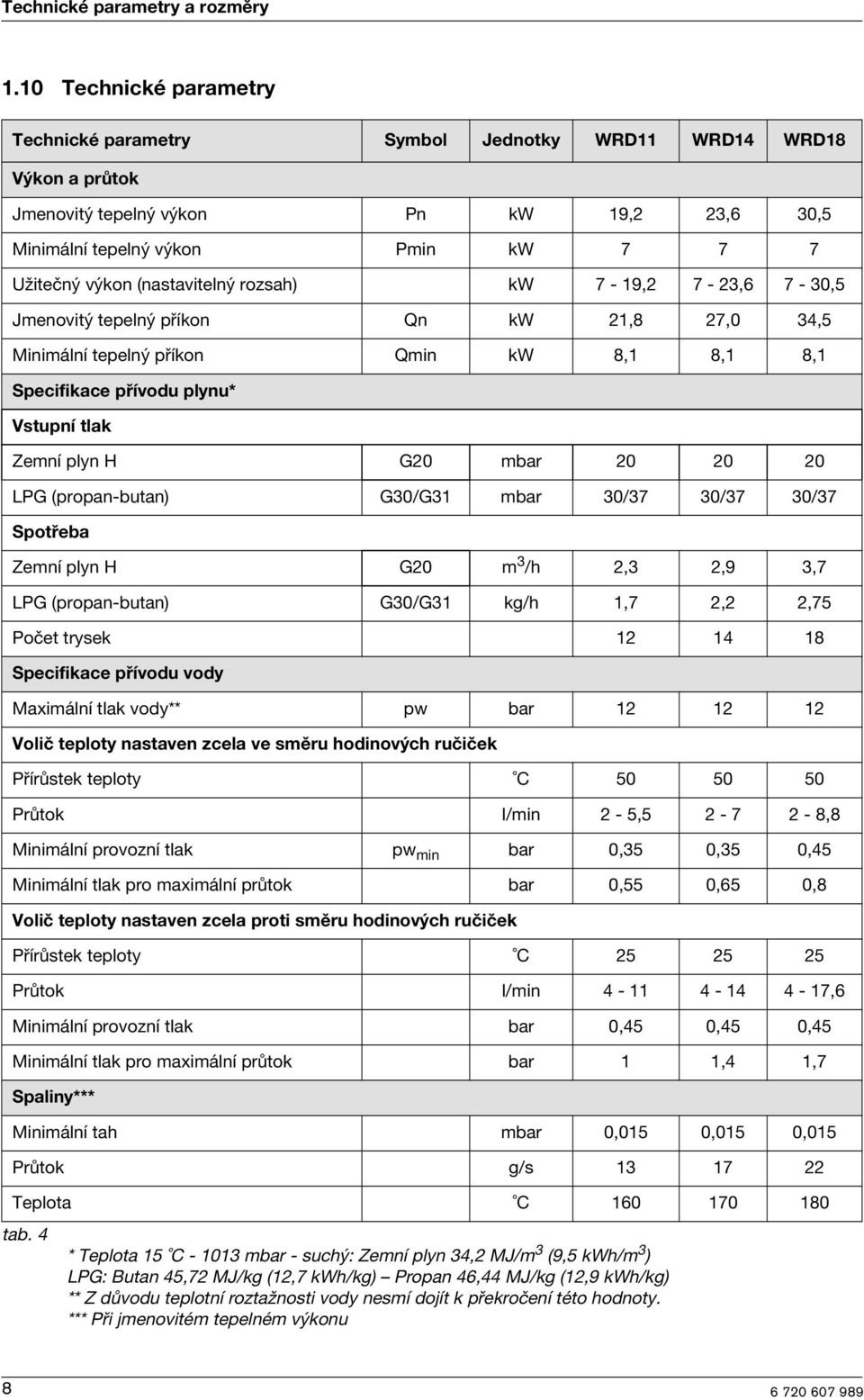

8 Techncké parametry a rozměry 1.10 Techncké parametry Techncké parametry Symbol Jednotky WRD11 WRD14 WRD18 Výkon a průtok Jmenovtý tepelný výkon Pn kw 19,2 23,6 30,5 Mnmální tepelný výkon Pmn kw Užtečný výkon (nastavtelný rozsah) kw 7-19,2 7-23,6 7-30,5 Jmenovtý tepelný příkon Qn kw 21,8 27,0 34,5 Mnmální tepelný příkon Qmn kw 8,1 8,1 8,1 Specfkace přívodu plynu* Vstupní tlak Zemní plyn H G20 mbar LPG (propan-butan) G30/G31 mbar 30/37 30/37 30/37 Spotřeba Zemní plyn H G20 m 3 /h 2,3 2,9 3,7 LPG (propan-butan) G30/G31 kg/h 1,7 2,2 2,75 Počet trysek Specfkace přívodu vody Maxmální tlak vody** pw bar Volč teploty nastaven zcela ve směru hodnových ručček Přírůstek teploty C Průtok l/mn 2-5, ,8 Mnmální provozní tlak pw mn bar 0,35 0,35 0,45 Mnmální tlak pro maxmální průtok bar 0,55 0,65 0,8 Volč teploty nastaven zcela prot směru hodnových ručček Přírůstek teploty C Průtok l/mn ,6 Mnmální provozní tlak bar 0,45 0,45 0,45 Mnmální tlak pro maxmální průtok bar 1 1,4 1,7 Spalny*** Mnmální tah mbar 0,015 0,015 0,015 Průtok g/s Teplota C tab. 4 * Teplota 15 C mbar - suchý: Zemní plyn 34,2 MJ/m 3 (9,5 kwh/m 3 ) LPG: Butan 45,72 MJ/kg (12,7 kwh/kg) Propan 46,44 MJ/kg (12,9 kwh/kg) ** Z důvodu teplotní roztažnost vody nesmí dojít k překročení této hodnoty. *** Př jmenovtém tepelném výkonu 8

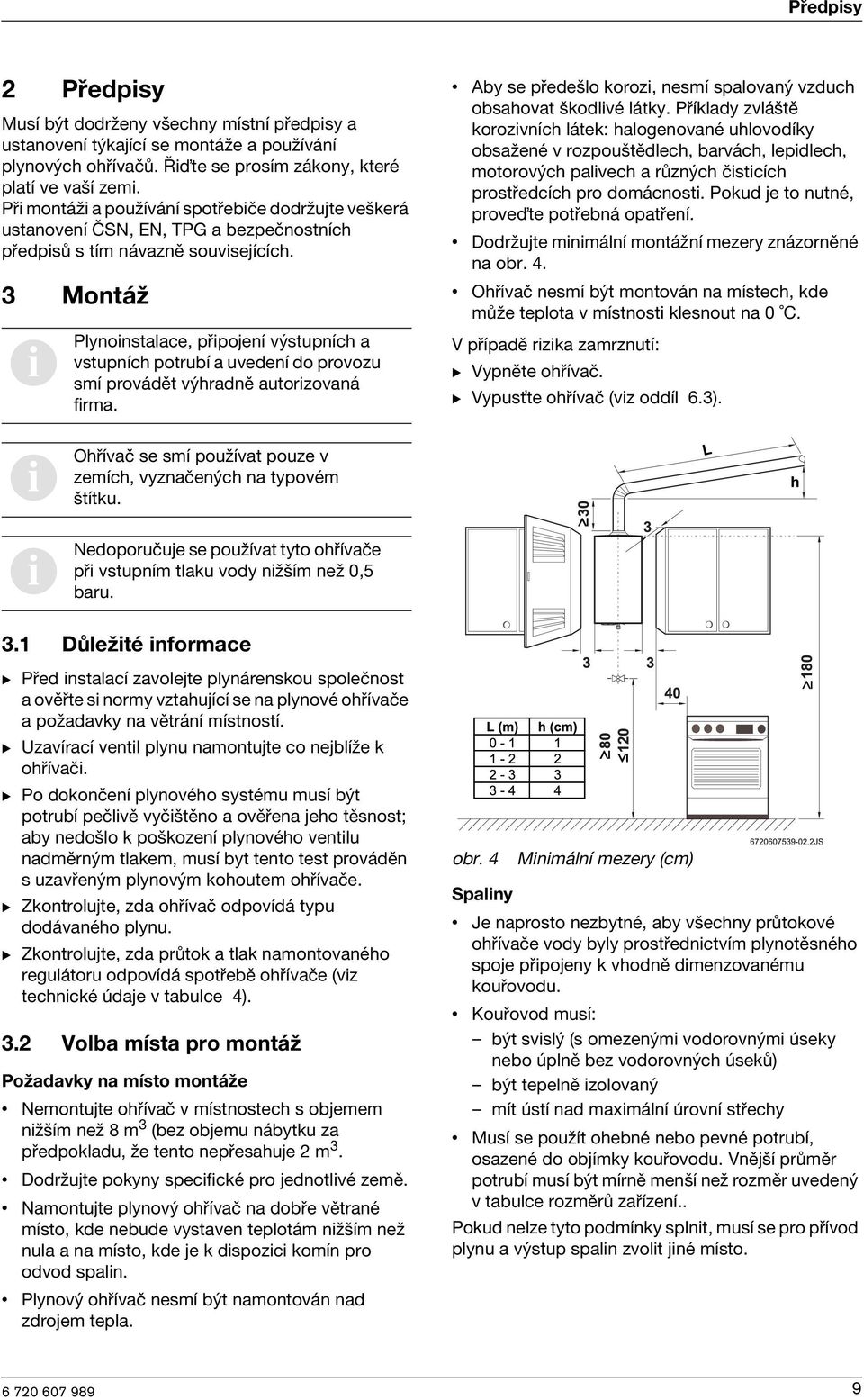

9 Předpsy 2 Předpsy Musí být dodrženy všechny místní předpsy a ustanovení týkající se montáže a používání plynových ohřívačů. Ř te se prosím zákony, které platí ve vaší zem. Př montáž a používání spotřebče dodržujte veškerá ustanovení ČSN, EN, TPG a bezpečnostních předpsů s tím návazně souvsejících. 3 Montáž Plynonstalace, přpojení výstupních a vstupních potrubí a uvedení do provozu smí provádět výhradně autorzovaná frma. Aby se předešlo koroz, nesmí spalovaný vzduch obsahovat škodlvé látky. Příklady zvláště korozvních látek: halogenované uhlovodíky obsažené v rozpouštědlech, barvách, lepdlech, motorových palvech a různých čstcích prostředcích pro domácnost. Pokud je to nutné, prove te potřebná opatření. Dodržujte mnmální montážní mezery znázorněné na obr. 4. Ohřívač nesmí být montován na místech, kde může teplota v místnost klesnout na 0 C. V případě rzka zamrznutí: B Vypněte ohřívač. B Vypus te ohřívač (vz oddíl 6.3). Ohřívač se smí používat pouze v zemích, vyznačených na typovém štítku. Nedoporučuje se používat tyto ohřívače př vstupním tlaku vody nžším než 0,5 baru. 3.1 Důležté nformace B Před nstalací zavolejte plynárenskou společnost a ověřte s normy vztahující se na plynové ohřívače a požadavky na větrání místností. B Uzavírací ventl plynu namontujte co nejblíže k ohřívač. B Po dokončení plynového systému musí být potrubí pečlvě vyčštěno a ověřena jeho těsnost; aby nedošlo k poškození plynového ventlu nadměrným tlakem, musí byt tento test prováděn s uzavřeným plynovým kohoutem ohřívače. B Zkontrolujte, zda ohřívač odpovídá typu dodávaného plynu. B Zkontrolujte, zda průtok a tlak namontovaného regulátoru odpovídá spotřebě ohřívače (vz techncké údaje v tabulce 4). 3.2 Volba místa pro montáž Požadavky na místo montáže Nemontujte ohřívač v místnostech s objemem nžším než 8 m 3 (bez objemu nábytku za předpokladu, že tento nepřesahuje 2 m 3. Dodržujte pokyny specfcké pro jednotlvé země. Namontujte plynový ohřívač na dobře větrané místo, kde nebude vystaven teplotám nžším než nula a na místo, kde je k dspozc komín pro odvod spaln. Plynový ohřívač nesmí být namontován nad zdrojem tepla. obr. 4 Mnmální mezery (cm) Spalny Je naprosto nezbytné, aby všechny průtokové ohřívače vody byly prostřednctvím plynotěsného spoje přpojeny k vhodně dmenzovanému kouřovodu. Kouřovod musí: být svslý (s omezeným vodorovným úseky nebo úplně bez vodorovných úseků) být tepelně zolovaný mít ústí nad maxmální úrovní střechy Musí se použít ohebné nebo pevné potrubí, osazené do objímky kouřovodu. Vnější průměr potrubí musí být mírně menší než rozměr uvedený v tabulce rozměrů zařízení.. Pokud nelze tyto podmínky splnt, musí se pro přívod plynu a výstup spaln zvolt jné místo. 9

10 Montáž Povrchová teplota Maxmální povrchová teplota ohřívače je nžší než 85 C, s výjmkou odvodu spaln. Nejsou nutná žádná zvláštní opatření pro hořlavé stavební materály nebo vestavěné kusy nábytku. B Přpojte pomocí přpojovacího příslušenství vodovodní potrubí k vodovodnímu ventlu. Přívod vzduchu Místo, kde má být ohřívač namontován, musí mít přívod vzduchu s plochou podle tabulky. Ohřívač Mnmální užtečná plocha WRD11G 60 cm 2 WRD14G 90 cm 2 WRD18G 120 cm 2 tab. 5 Užtečná plocha přívodu vzduchu Mnmální požadavky jsou uvedeny výše, musí však být současně respektovány požadavky předepsané v jednotlvých zemích. 3.3 Montáž ohřívače B Demontujte volč teploty/průtoku a volč výkonu. B Odšroubujte přední upevňovací šrouby. B Současným pohybem k sobě a nahoru uvolněte přední stěnu ze dvou třmenů vzadu. B Pomocí přložených šroubovacích skob a hmoždnek upevněte ohřívač svsle. obr. 5 Přpojení vody Doporučuje se na přívodní stranu ohřívače namontovat pojstný ventl se zpětnou klapkou, aby nedošlo k problémům způsobeným náhlou změnou vstupního tlaku. Pozor: Plynový ohřívač nkdy nesmí spočívat na plynové nebo vodovodní přípojce. 3.4 Přpojení vody Předtím je vhodné nstalac propláchnout, protože přítomnost nečstot může omezt průtok a, v krajním případě, způsobt ucpání. B Označte potrubí studené vody (obr. 5, položka A) a teplé vody (obr. 5, položka B), aby nedošlo k nesprávnému přpojení. 3.5 Čnnost vodní turbínky Do vodního okruhu mez vodní armaturu a výměník tepla je vložena vodní turbínka (hydrodynamcký generátor). Tento prvek obsahuje turbínku, která se otáčí, když voda proudí přes její lopatky. Tento pohyb je přenášen na elektrcký generátor, který napájí zapalovací jednotku ohřívače. Hodnota elektrckého napětí dodávaného HDG je mez 1,1 a 1,7 V ss. Proto nejsou potřebné batere. 3.6 Přpojení plynu Musí být dodrženy všechny místní předpsy a ustanovení týkající se montáže a používání plynových ohřívačů. Ř te se prosím zákony, které platí ve vaší zem. 3.7 Uvedení do provozu B Otevřete plynový a vodovodní kohout a zkontrolujte těsnost všech spojů. B Zkontrolujte správnou funkc bezpečnostního zařízení pro hlídání odtahu spaln podle postupu uvedeného v oddílu

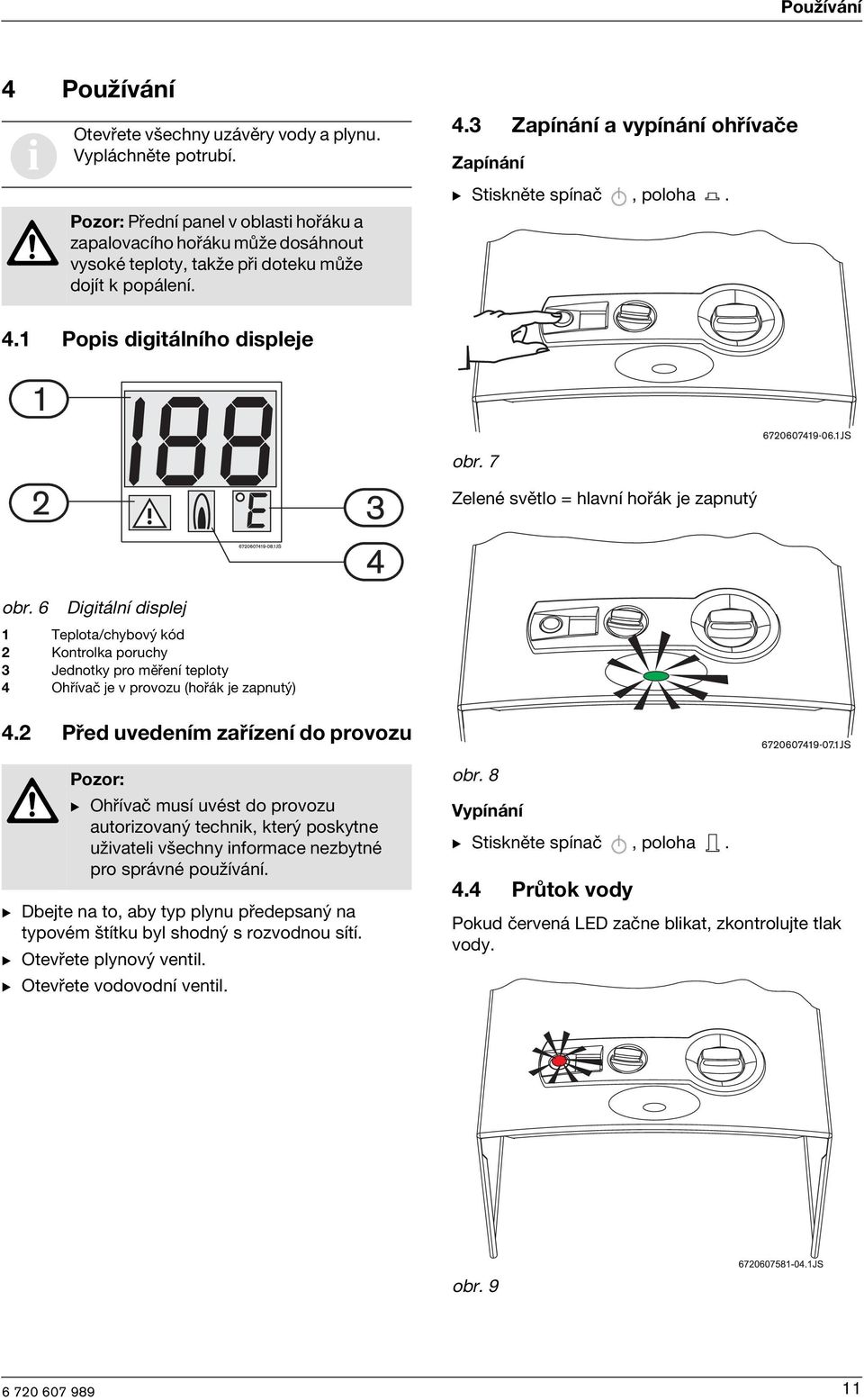

11 Používání 4 Používání Otevřete všechny uzávěry vody a plynu. Vypláchněte potrubí. Pozor: Přední panel v oblast hořáku a zapalovacího hořáku může dosáhnout vysoké teploty, takže př doteku může dojít k popálení. 4.3 Zapínání a vypínání ohřívače Zapínání B Stskněte spínač, poloha. 4.1 Pops dgtálního dspleje obr. 7 Zelené světlo = hlavní hořák je zapnutý obr. 6 Dgtální dsplej 1 Teplota/chybový kód 2 Kontrolka poruchy 3 Jednotky pro měření teploty 4 Ohřívač je v provozu (hořák je zapnutý) 4.2 Před uvedením zařízení do provozu Pozor: B Ohřívač musí uvést do provozu autorzovaný technk, který poskytne užvatel všechny nformace nezbytné pro správné používání. B Dbejte na to, aby typ plynu předepsaný na typovém štítku byl shodný s rozvodnou sítí. B Otevřete plynový ventl. B Otevřete vodovodní ventl. obr. 8 Vypínání B Stskněte spínač, poloha. 4.4 Průtok vody Pokud červená LED začne blkat, zkontrolujte tlak vody. obr. 9 11

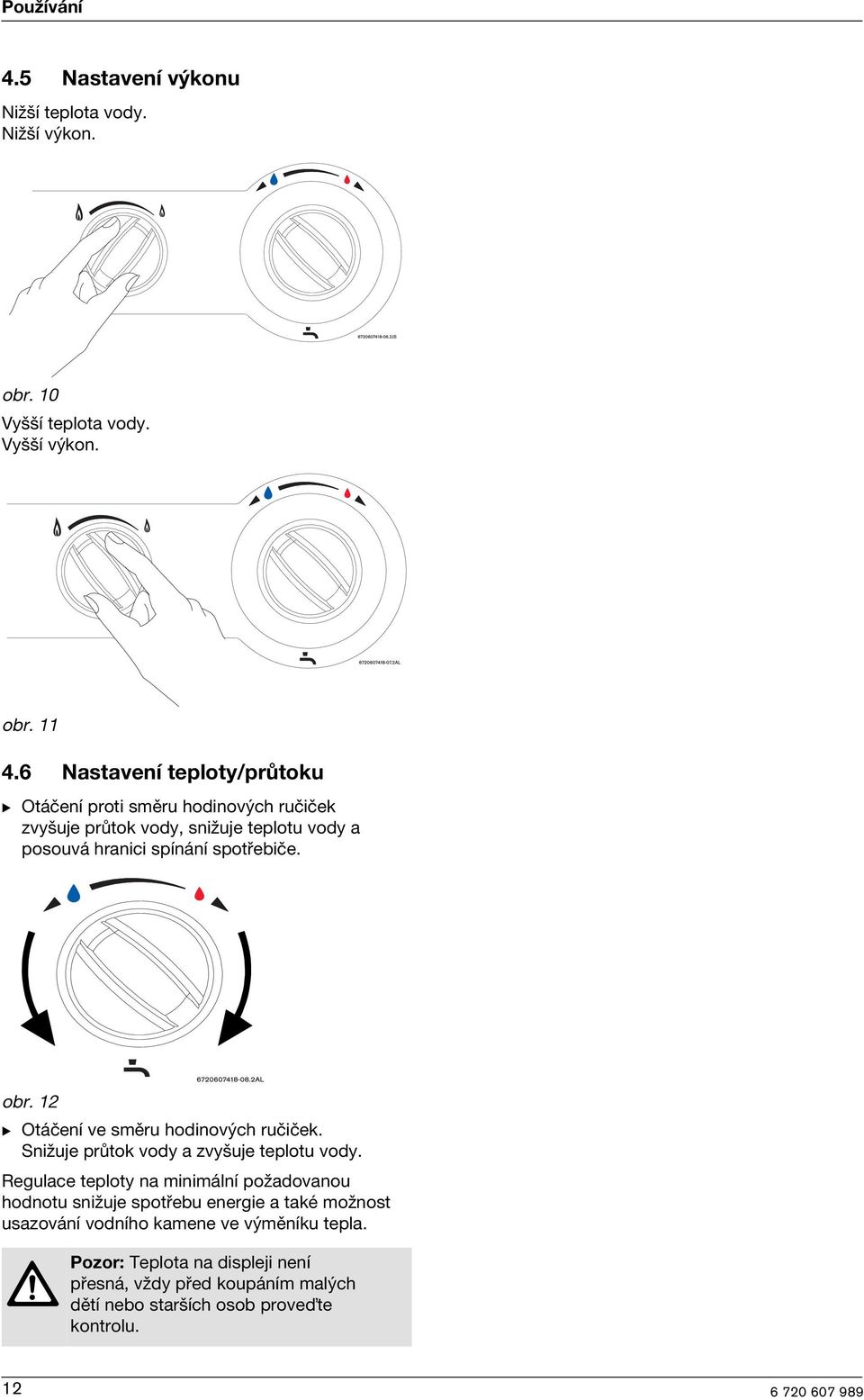

12 Používání 4.5 Nastavení výkonu Nžší teplota vody. Nžší výkon. obr. 10 Vyšší teplota vody. Vyšší výkon. obr Nastavení teploty/průtoku B Otáčení prot směru hodnových ručček zvyšuje průtok vody, snžuje teplotu vody a posouvá hranc spínání spotřebče. obr. 12 B Otáčení ve směru hodnových ručček. Snžuje průtok vody a zvyšuje teplotu vody. Regulace teploty na mnmální požadovanou hodnotu snžuje spotřebu energe a také možnost usazování vodního kamene ve výměníku tepla. Pozor: Teplota na dsplej není přesná, vždy před koupáním malých dětí nebo starších osob prove te kontrolu. 12

13 Nastavení 5 Nastavení 5.1 Seřízení ohřívače Zaplombované prvky se nesmí otevřít. Nastavení maxmálního průtoku plynu B Sejměte ze šroubu plombu (Obr. 14). B Zapněte ohřívač s volčem výkonu nastaveným zcela vlevo (maxmální poloha). Zemní plyn Ohřívače na zemní plyn (G 20) jsou po nastavení na hodnoty uvedené na typovém štítku výrobcem zapečetěny. Ohřívače se nesmí zapínat, pokud je tlak v přípojce nžší než 15 mbarů nebo vyšší než 25 mbarů. Zkapalněný plyn Ohřívače na propan-butan (G31/G30) jsou po nastavení na hodnoty uvedené na typovém štítku výrobcem zapečetěny. Nebezpečí: Následující procedury může vykonávat jen autorzovaný technk. Pomocí nastavení tlaku hořáku je možné seřídt výkon, ale pro tento postup je nutný manometr. obr. 14 Šroub pro nastavení maxmálního průtoku plynu B Otevřete několk kohoutků teplé vody. B Regulujte pomocí nastavovacího šroubu (obr. 14) tlak, dokud nedosáhnete hodnot, uvedených v tabulce 6. B Znovu zaplombujte seřzovací šroub. 5.2 Nastavení tlaku Přístup k seřzovacímu šroubu B Demontujte přední část ohřívače (vz 3.3). Přpojení manometru B Odšroubujte zátky (obr. 13). B Přpojte k měřcímu bodu tlaku hořáku manometr. obr. 13 Měřcí bod tlaku 13

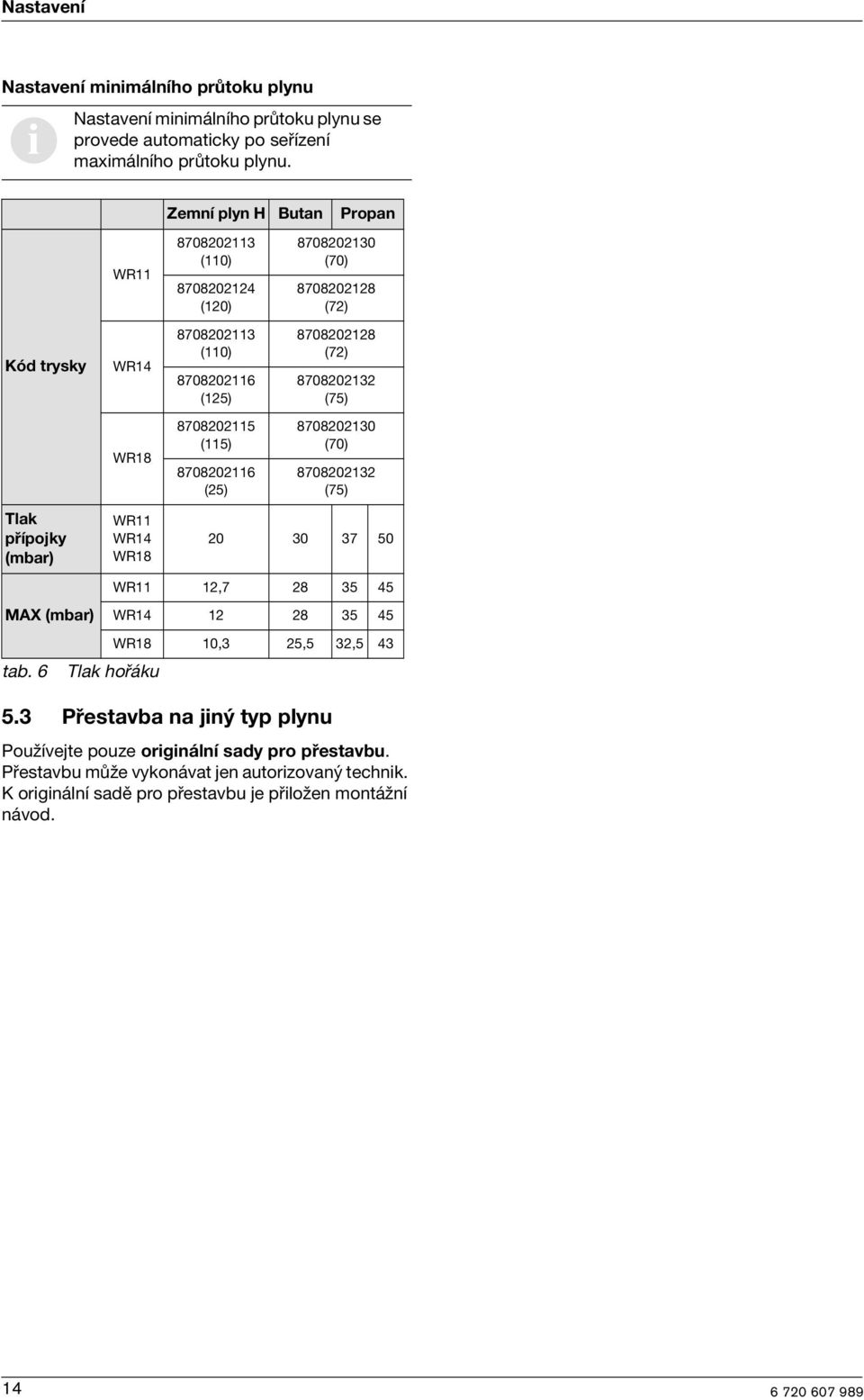

14 Nastavení Nastavení mnmálního průtoku plynu Nastavení mnmálního průtoku plynu se provede automatcky po seřízení maxmálního průtoku plynu. Zemní plyn H Butan Propan WR (110) (120) (70) (72) Kód trysky WR (110) (125) (72) (75) Tlak přípojky (mbar) WR18 WR11 WR14 WR (115) (25) (70) (75) WR11 12, MAX (mbar) WR WR18 10,3 25,5 32,5 43 tab. 6 Tlak hořáku 5.3 Přestavba na jný typ plynu Používejte pouze orgnální sady pro přestavbu. Přestavbu může vykonávat jen autorzovaný technk. K orgnální sadě pro přestavbu je přložen montážní návod. 14

15 Údržba 6 Údržba Servs zařízení může provádět pouze autorzovaný technk. Je nutné provádět roční servsní prohlídky zařízení. Varování: Je zakázáno spouštět ohřívač bez nanstalovaného vodního fltru. Varování: Před prováděním jakékolv údržby: B Uzavřete přívod vody. B Uzavřete plynový ventl. 6.2 Spuštění po údržbě B Ještě jednou dotáhněte všechny spoje. B Přečtěte s kaptolu 4 Používání a kaptolu 5 Nastavení. B Používejte pouze orgnální náhradní díly. B Náhradní díly objednávejte podle katalogu náhradních dílů pro ohřívač. B Spoje a demontované o-kroužky nahra te novým. B Lze používat pouze následující mazva: Hydraulcké část: Unslkon L 641 ( ) Spoje cívek: HFt 1 v 5 ( ). 6.1 Čnnost př pravdelné údržbě 6.3 Vypuštění zařízení Pokud exstuje rzko zamrznutí, postupujte následovně: B Demontujte ze šroubovacího víčka fltru umístěného na vodovodním ventlu upevňovací pojstku (č. 1). B Demontujte z vodovodního ventlu šroubovací víčko fltru (č. 2). B Vypus te z ohřívače všechnu vodu. Funkční kontrola B Zkontrolujte čnnost všech bezpečnostních, seřzovacích a sledovacích prvků. Výměník tepla B Zkontrolujte, zda je výměník tepla čstý. B Pokud je zanesený: Demontujte výměník. B Namočte desky do horké vody s čstcím prostředkem a pečlvě vyčstěte. B Pokud je to nutné: Odstraňte vodní kámen z výměníku tepla a z přípojných potrubí. B Namontujte zpět výměník tepla a zkontrolujte těsnost. Hořák B Hořák kontrolujte jednou ročně a podle potřeby ho vyčstěte. B Pokud je velm znečštěný (mastnota, saze): Demontujte hořák a namočte ho do horké vody s čstcím prostředkem a pečlvě ho vyčstěte. Vodní fltr B Vyčstěte vodní fltr namontovaný na vstupu vodovodního ventlu. Hořák a tryska zapalovacího plamínku B Demontujte a vyčstěte zapalovací hořák. B Demontujte a vyčstěte zapalovací trysku. obr. 15 Vyprázdnění 1 Upevňovací spona 2 Závtová vložka 6.4 Bezpečnostní zařízení odtahu spaln Nebezpečí: Bezpečnostní zařízení pro sledování odtahu spaln nesmí být za žádných okolností vypnuto, smulováno nebo nahrazeno jným prvkem. Provozní a bezpečnostní zásady Bezpečnostní zařízení pro sledování odtahu spaln kontroluje účnnost odtahu spaln komínem. Pokud je nedostatečný, zařízení se automatcky vypne, aby spalny nevnkaly do prostoru, ve kterém je zařízení namontováno. Bezpečnostní zařízení pro sledování odtahu spaln se po vychladnutí samočnně zresetuje. 15

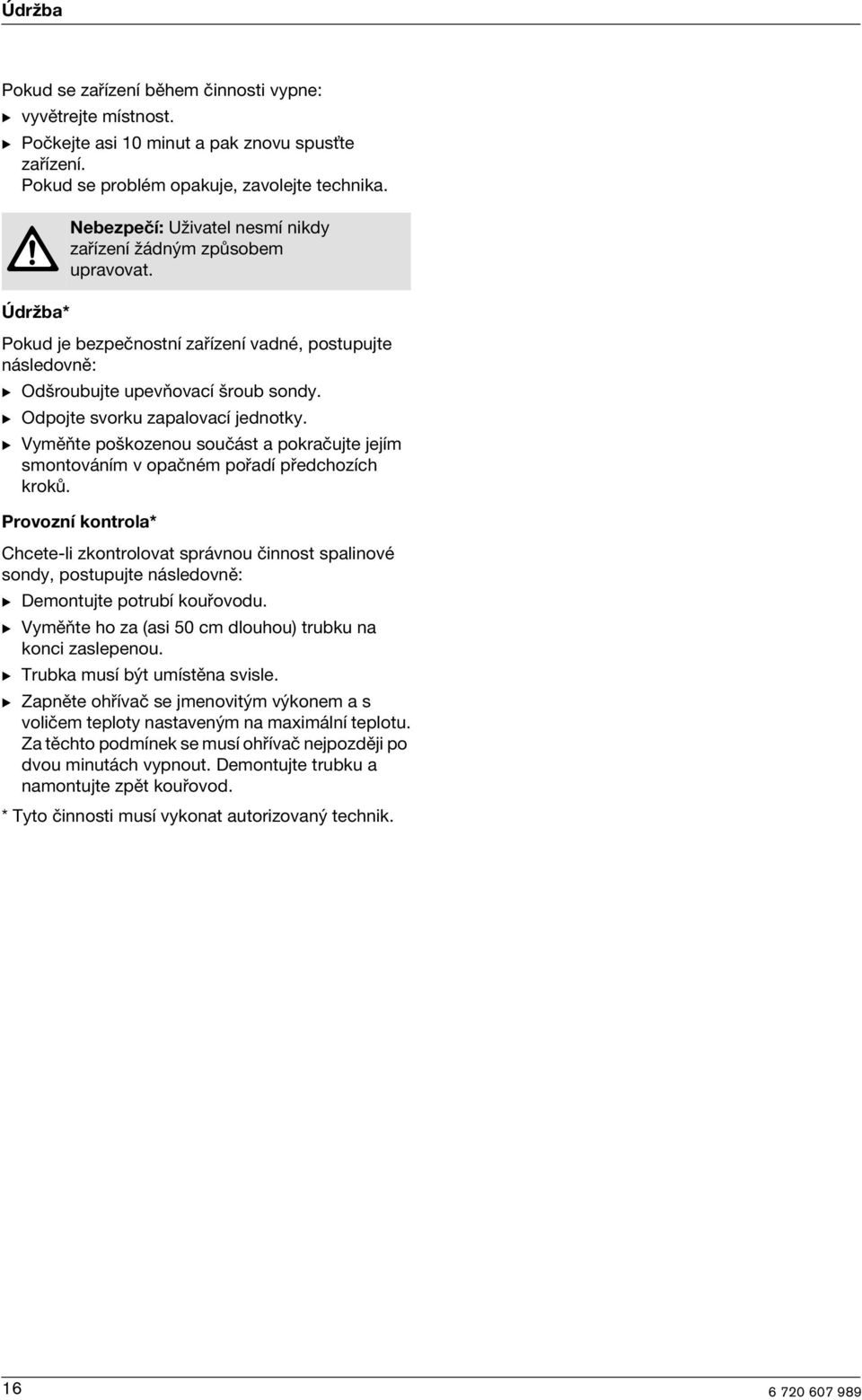

16 Údržba Pokud se zařízení během čnnost vypne: B vyvětrejte místnost. B Počkejte as 10 mnut a pak znovu spus te zařízení. Pokud se problém opakuje, zavolejte technka. Nebezpečí: Užvatel nesmí nkdy zařízení žádným způsobem upravovat. Údržba* Pokud je bezpečnostní zařízení vadné, postupujte následovně: B Odšroubujte upevňovací šroub sondy. B Odpojte svorku zapalovací jednotky. B Vyměňte poškozenou součást a pokračujte jejím smontováním v opačném pořadí předchozích kroků. Provozní kontrola* Chcete-l zkontrolovat správnou čnnost spalnové sondy, postupujte následovně: B Demontujte potrubí kouřovodu. B Vyměňte ho za (as 50 cm dlouhou) trubku na konc zaslepenou. B Trubka musí být umístěna svsle. B Zapněte ohřívač se jmenovtým výkonem a s volčem teploty nastaveným na maxmální teplotu. Za těchto podmínek se musí ohřívač nejpozděj po dvou mnutách vypnout. Demontujte trubku a namontujte zpět kouřovod. * Tyto čnnost musí vykonat autorzovaný technk. 16

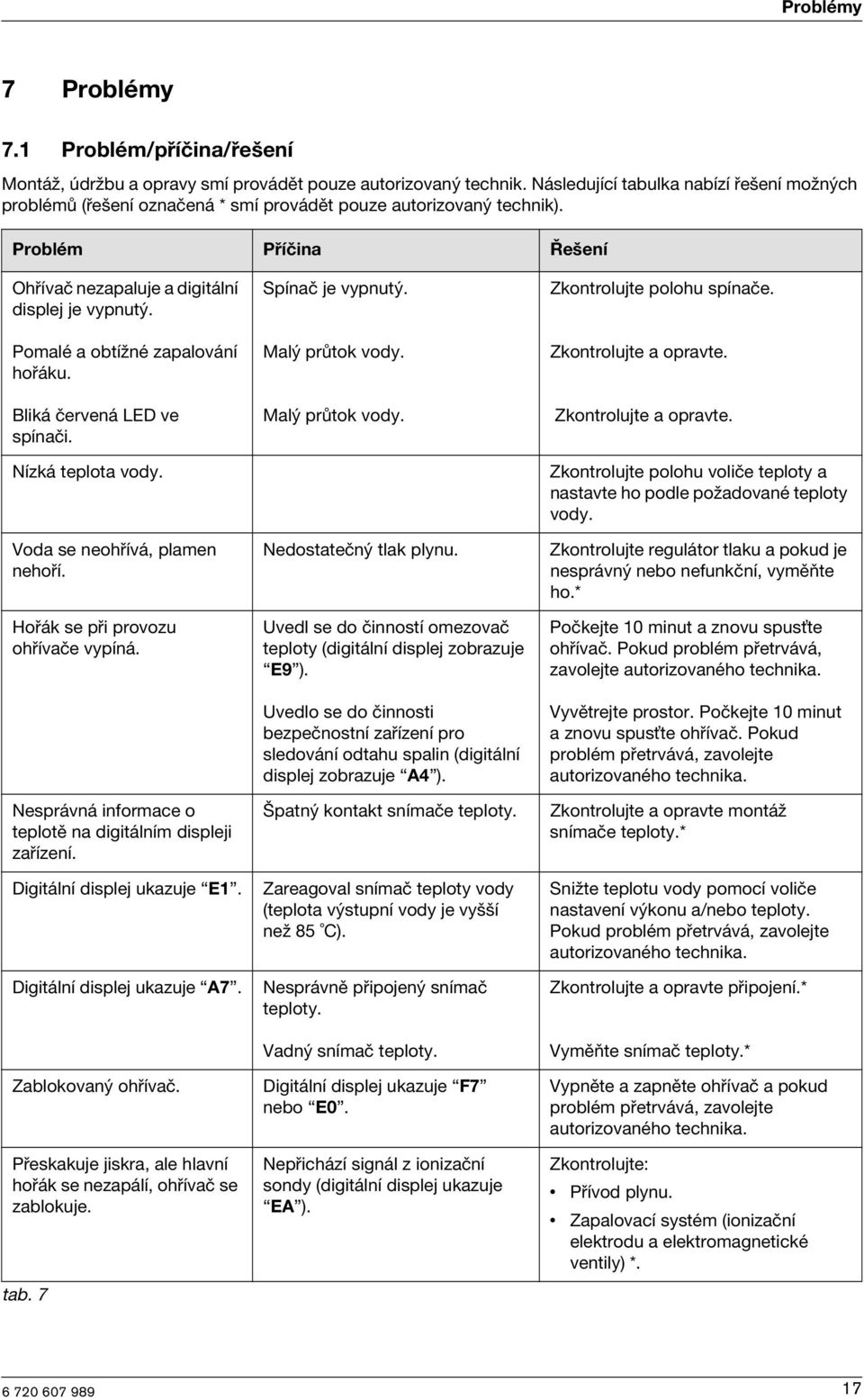

17 Problémy 7 Problémy 7.1 Problém/příčna/řešení Montáž, údržbu a opravy smí provádět pouze autorzovaný technk. Následující tabulka nabízí řešení možných problémů (řešení označená * smí provádět pouze autorzovaný technk). Problém Příčna Řešení Ohřívač nezapaluje a dgtální dsplej je vypnutý. Pomalé a obtížné zapalování hořáku. Blká červená LED ve spínač. Nízká teplota vody. Voda se neohřívá, plamen nehoří. Hořák se př provozu ohřívače vypíná. Nesprávná nformace o teplotě na dgtálním dsplej zařízení. Dgtální dsplej ukazuje E1. Dgtální dsplej ukazuje A7. Zablokovaný ohřívač. Přeskakuje jskra, ale hlavní hořák se nezapálí, ohřívač se zablokuje. tab. 7 Spínač je vypnutý. Malý průtok vody. Malý průtok vody. Nedostatečný tlak plynu. Uvedl se do čnností omezovač teploty (dgtální dsplej zobrazuje E9 ). Uvedlo se do čnnost bezpečnostní zařízení pro sledování odtahu spaln (dgtální dsplej zobrazuje A4 ). Špatný kontakt snímače teploty. Zareagoval snímač teploty vody (teplota výstupní vody je vyšší než 85 C). Nesprávně přpojený snímač teploty. Vadný snímač teploty. Dgtální dsplej ukazuje F7 nebo E0. Nepřchází sgnál z onzační sondy (dgtální dsplej ukazuje EA ). Zkontrolujte polohu spínače. Zkontrolujte a opravte. Zkontrolujte a opravte. Zkontrolujte polohu volče teploty a nastavte ho podle požadované teploty vody. Zkontrolujte regulátor tlaku a pokud je nesprávný nebo nefunkční, vyměňte ho.* Počkejte 10 mnut a znovu spus te ohřívač. Pokud problém přetrvává, zavolejte autorzovaného technka. Vyvětrejte prostor. Počkejte 10 mnut a znovu spus te ohřívač. Pokud problém přetrvává, zavolejte autorzovaného technka. Zkontrolujte a opravte montáž snímače teploty.* Snžte teplotu vody pomocí volče nastavení výkonu a/nebo teploty. Pokud problém přetrvává, zavolejte autorzovaného technka. Zkontrolujte a opravte přpojení.* Vyměňte snímač teploty.* Vypněte a zapněte ohřívač a pokud problém přetrvává, zavolejte autorzovaného technka. Zkontrolujte: Přívod plynu. Zapalovací systém (onzační elektrodu a elektromagnetcké vently) *. 17

18 Problémy Problém Příčna Řešení Zablokovaný ohřívač, dgtální dsplej ukazuje F0. Malý průtok vody. tab. 7 Napájení se aktvuje př spuštění teplé vody. Nedostatečný vstupní tlak vody. Znečštěné kohoutky nebo batere. Ucpaný výměník tepla (vodní kámen). Vypněte a zapněte vodu. Pokud problém přetrvává, zavolejte kvalfkovaného technka. Zkontrolujte a opravte.* Zkontrolujte a vyčstěte. Pokud je to potřeba, vyčstěte a odstraňte vodní kámen.* 18

19 19

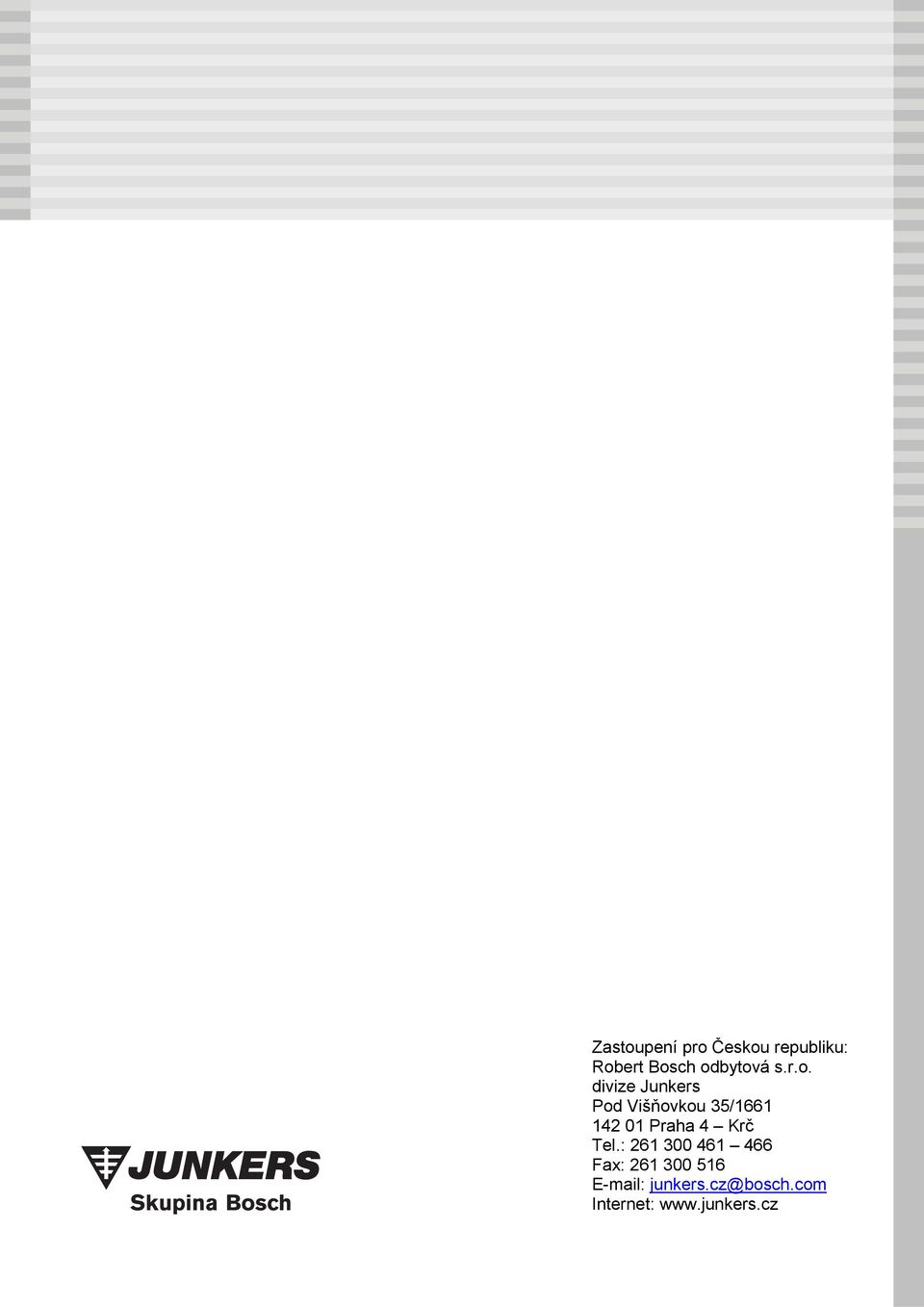

20 Zastoupení pro Českou republku: Robert Bosch odbytová s.r.o. dvze Junkers Pod Všňovkou 35/ Praha 4 Krč Tel.: Fax: E-mal: junkers.cz@bosch.com Internet:
