1 MONTOVANÉ PŘÍČKY(SUCHÝ PROCES) Bedřiška Vaňková 1/

2 DĚLICÍ NENOSNÉ STĚNY A B C PŘÍČKY SKŘÍŇOVÉ PŘÍČKY (hl. 400, 600 mm součást interiéru) MEZISTĚNY (= POLOPŘÍČKY, PŘEPÁŽKY) nízké příčky nedosahující ke stropu POZOR: Tento schématický obrázek je převzat! obvodový plášť je kreslen pouze schématicky skříňová příčka by neměla zužovat průchozí šířku chodby skříňová příčka mezi kanceláří a chodbou z hlediska požární bezpečnosti musí být zohledněna, pokud spojuje 2 oddělené požární úseky z hlediska rozvodů TZB, akustiky a v případě SDK i montáže je vhodnější situování příček vně sloupů (ne na jejich osu) Bedřiška Vaňková 2/

3 PŘÍČKY NENOSNÉ SVISLÉ STĚNY POZOR: zděné příčky starších staveb mnohdy s částečně nosnou a pro objekt ztužující funkcí! FUNKCE (ROZDĚLUJÍ VNITŘNÍ PROSTORY STAVEB): OPTICKÉ ODDĚLENÍ plné, průhledné, transparentní AKUSTICKÉ ODDĚLENÍ neprůzvučnost příček TEPELNÁ IZOLACE jen mezi různě vytápěnými místnostmi POŽÁRNÍ BEZPEČNOST mezi požárními úseky Bedřiška Vaňková 3/

4 KLASIFIKACE (DĚLENÍ) PŘÍČEK 1 podle způsobu zabudování PEVNÉ PŘEMÍSTITELNÉ POHYBLIVÉ (= MOBILNÍ) (z betonu, sádry, cihel, celostěnových panelů nebo dílců) opakovaně použitelné tj. změna dispozičního řešení řádově po letech nebo měsících užívané k operativní změně dispozičního řešení (skládací, žaluziové, posuvné, shrnovací, zvedací) pevná příčka přemístitelné příčky mobilní příčka Bedřiška Vaňková 4/

5 KLASIFIKACE (DĚLENÍ) PŘÍČEK 2 podle PROVÁDĚNÍ zděné monolitické (celistvé) (historická k-ce) cihly, příčkovky, příčkové tvarovky keramické, pórobetonové, (sádrové) též skleněné tvárnice ( luxfery ) monolitické železobetonové ( moniérka ) vápenosádrové ( rabicka ) pórobetonové (silikátové) panely - mokrý proces realizace ( siporex ) MONTOVANÉ LEHKÉ PŘÍČKY (suchý proces) panelové roštové (SDK sádrokarton) speciální transparentní (sklo v rámech nebo copilit ) zděná příčka roštová SDK konstrukce panelová příčka Bedřiška Vaňková 5/

6 KLASIFIKACE (DĚLENÍ) PŘÍČEK 3 podle PLOŠNÉ HMOTNOSTI velmi lehké do 50 kgm -2 lehké kgm -2 těžké nad 100 kgm -2 podle STATICKÉHO ULOŽENÍ spodní uložení zavěšení boční uložení kombinované = svislé kotvení = vodorovné kotvení = obousměrné kotvení (zděné příčky s prvky osazenými do kapes v nosných stěnách) STATICKÉ SOUVISLOSTI (ZATÍŽENÍ) - vlastní hmotnost působí svisle - rozpírací tlak působí svisle - zatížení od průhybu stropní konstrukce působí svisle - provozní zatížení vodorovné (např. návaly lidí): 100kg/m - rázové provozní zatížení vodorovné - odolnost proti úderům - zařizovací předměty zavěšené na příčce Bedřiška Vaňková 6/

7 KLASIFIKACE (DĚLENÍ) PŘÍČEK 4 podle AKUSTICKÉ IZOLACE jednoduché jedna tuhá (desková) konstrukce v případě montovaných příček z více vrstev násobné dvojité zdvojením tuhé nebo pohybově poddajné dílčí stěny se v mezeře mezi příčkami přerušuje vznik vlnění (odstraňuje se koincidenční efekt) kombinované jedna tuhá dílčí stěna doplněna ohybově poddajným doplňkem AKUSTIKA PŘÍČEK ŠÍŘENÍ HLUKU: konstrukcemi kročejová neprůzvučnost (rezonance materiálu se přímo přenáší do další konstrukce) významná u podlah, u příček má jen sekundární význam vzduchem VZDUCHOVÁ NEPRŮZVUČNOST (hluk způsobuje rezonanci materiálu, která vyvolává další vzduchové vlnění od opačného povrchu konstrukce) u příček významná: index neprůzvučnosti R W (db) SCHOPNOST REZONANCE JE NEPŘÍMO ÚMĚRNÁ PLOŠNÉ HMOTNOSTI PŘÍČKY PROSTOROVÁ NEPRŮZVUČNOST TUHÉ STĚNY JE MENŠÍ NEŽ U MĚKKÉ, Bedřiška Vaňková 7/

8 AKUSTICKÉ ZÁSADY PRO KONSTRUKCI PŘÍČEK JEDNODUCHÉ PŘÍČKY NÁSOBNÉ PŘÍČKY co nejtěžší bez dutin (CP x PkCD) těsnost konstrukce dílčí stěny kritický kmitočet nad 3 khz nebo rozdílné kmitočty tloušťka mezery co největší v mezeře měkká (pohltivá) vložka tl. min.30 mm POŽÁRNÍ ODOLNOST PŘÍČEK PRINCIP NÁVRHU: POŽÁRNÍ ODOLNOST: příčky z nehořlavých materiálů (v opač.případě zvyšují požární zatížení prostoru) je definována u příček, které tvoří hranici mezi požárními úseky ZDĚNÉ PŘÍČKY ZPRAVIDLA VYHOVUJÍ POŽÁRNÍ BEZPEČNOSTI (oboustranně omítnutá příčka z PkCD má požární odolnost 90 minut) LEHKÉ PŘÍČKY - požární odolnost uvedena v katalogu výrobce (vždy musí být doložena certifikátem) Bedřiška Vaňková 8/

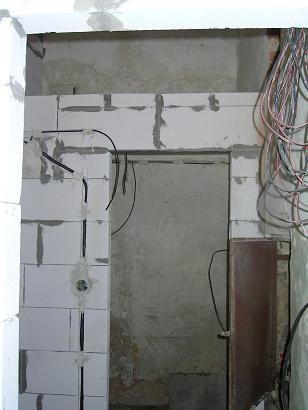

9 ZDĚNÉ PŘÍČKY materiálové varianty odpovídající nosnému zdivu příčkovky jsou součástí systémů kotví se do zdiva nosných stěn do kapes ve zdivu, na ozuby, popř. ocelovými pásky keramika pórobeton zdí se na maltu, povrchová úprava omítkou parketová vazba odlehčující PkCD Pk-dr další příčkovky dvoudutinové - rozměry klasické cihly VF nebo 290 x 140 x 40 jádrovky čtyřdutinové (290 x 140 x 140) osmidutinové (290 x 290 x 140) drážkové příčkovky s rozměry 390 x 190 x 65 resp jádrovky jako součást současných systémů (POROTHERM: 65, 115 mm) lepí se s tenkými sparami nebo klasicky zdí na maltu povrchová úprava stěrkovou nebo klasickou omítkou příčkovky tl. tvárnic 50, 75, 100, 115, 150, 170, 200 mm (YTONG) sádrové dílce lepí se s tenkými sparami, není nutno celoplošně omítat betonové příčkovky sklobeton dříve PROMONTA, nyní DONAU GIPS viz součást systémů (KB-BLOK) zdí se na střih do jemné cementové malty skleněné tvárnice ( luxfery ) Bedřiška Vaňková 9/

10 LEHKÉ MONTOVANÉ (SUCHÉ) PŘÍČKY (PEVNÉ) 1. ROŠTOVÉ (kostrové) zejména sádrokartonové konstrukce viz nosná konstrukce obklad ohýbané profily z ocelového pozink. plechu dřevěné profily sádrokartonové desky rozměry desek 1250x2000 (Knauf) 1200x2000 (Rigips) modul 600 nebo 625 mm profil U (lemovací: prahový a podstropní) profil C (sloupky) systémová řada příslušenství a doplňků riziko tvarových změn dle teploty a vlhkosti nejsou systémové doplňky základní tloušťka 12,5 mm provedení: základní (bílé), vodovzdorné (zelený povrch), protipožární (červené) (FIREBOARD tl. 25 mm), akustické (modré) připevnění k nosným profilům samořeznými šrouby spoje se ztužují přelepením, tmelí a brousí povrchová úprava výplň doplňky nátěry, příp. tapety vodovzdorný sádrokarton lze obkládat např. keramikou minerální rohož (měkká pohlcuje zvuk - vzduchovou průzvučnost), min. tl. 30mm systémová řada příslušenství a doplňků konstrukce pro zavěšení zařizovacích předmětů ZTI, zárubně dveří Bedřiška Vaňková 10/

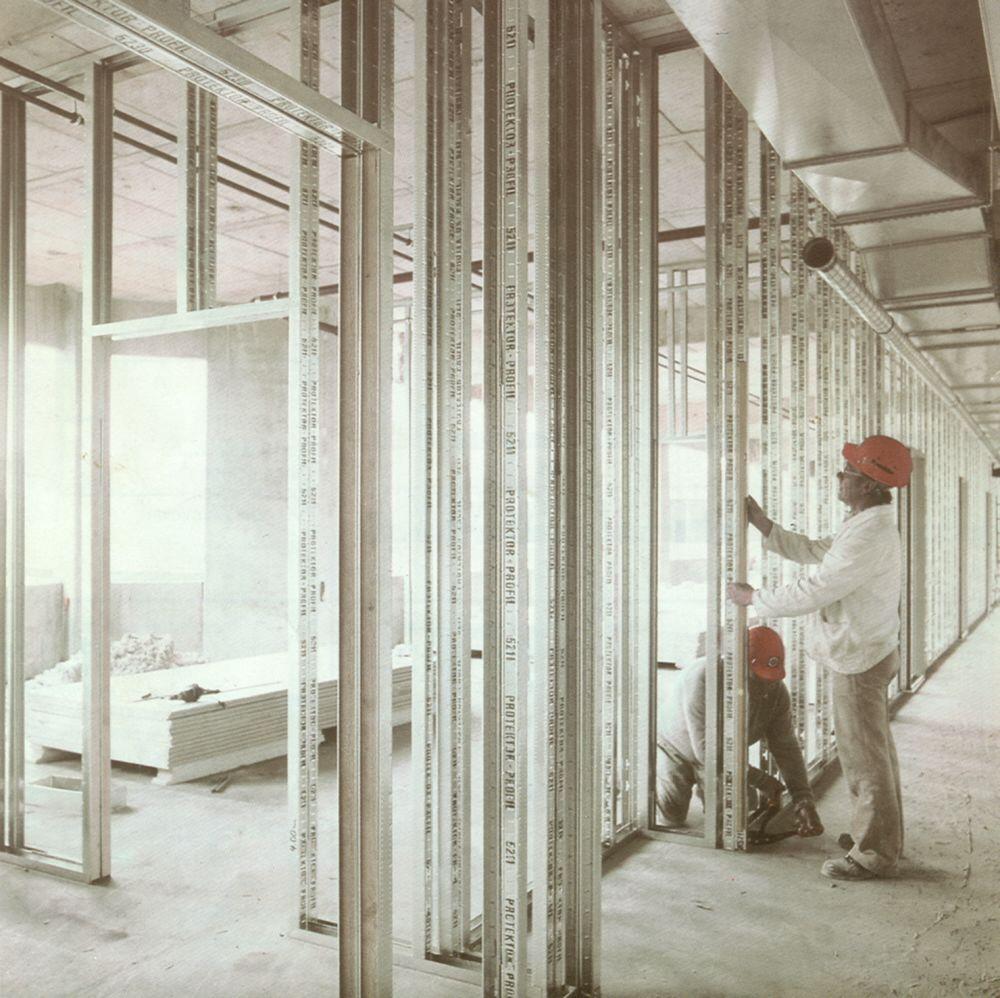

11 PRINCIP MONTÁŽE dle Bedřiška Vaňková 11/

12 Bedřiška Vaňková 12/

13 V ZÁVĚRU MONTÁŽE SE SPÁRY: - vyztuží páskou (bandáží) papírovou nebo tkaninovou - vyplní sádrovým tmelem - přebrousí dle Bedřiška Vaňková 13/

14 Bedřiška Vaňková 14/

15 OPLÁŠTĚNÍ JEDNODUCHÉ NEBO ZDVOJENÉ dle Bedřiška Vaňková 15/

16 TYPY ROŠTOVÝCH SDK PŘÍČEK dle ukázka katalog. listu Bedřiška Vaňková 16/

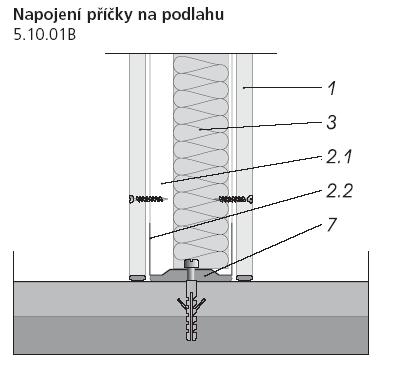

17 ŘEŠENÍ DETAILŮ dle ukázka detailu katalog. listu Bedřiška Vaňková 17/

18 dle Bedřiška Vaňková 18/

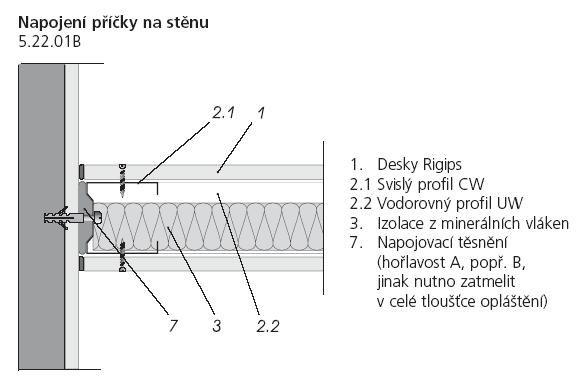

19 dle dle Bedřiška Vaňková 19/

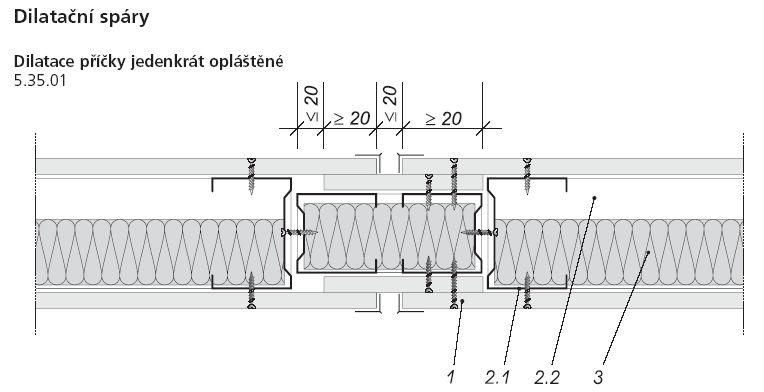

20 dle Bedřiška Vaňková 20/

21 Bedřiška Vaňková 21/

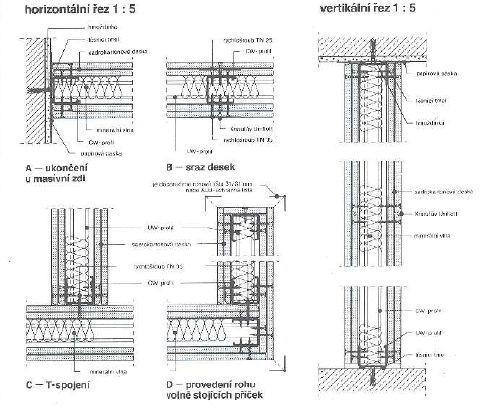

22 ŘEŠENÍ DETAILŮ dle Bedřiška Vaňková 22/

23 dle Bedřiška Vaňková 23/

24 UKONČENÍ PŘÍČKY PRO OSAZENÍ ZÁRUBNĚ dle DĚLENÁ TYPOVÁ ZÁRUBEŇ PRO SDK PŘÍČKU JEDNA Z MOŽNÝCH VARIANT Bedřiška Vaňková 24/

25 OSAZENÍ ZAŘIZOVACÍCH PŘEDMĚTŮ ZTI dle Bedřiška Vaňková 25/

26 dle např a další v katalogu Bedřiška Vaňková 26/

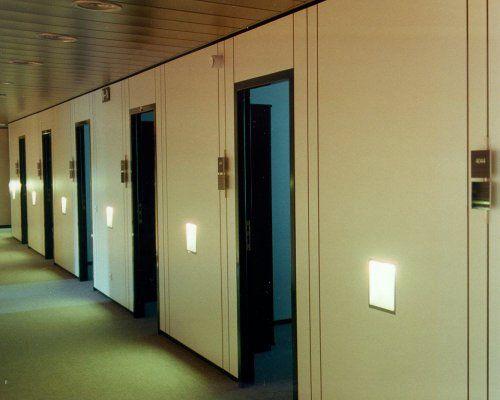

27 LEHKÉ MONTOVANÉ ( SUCHÉ ) PŘÍČKY (PŘEMÍSTITELNÉ) 2. PANELOVÉ zejména přemístitelné a pohyblivé příčky viz např přesný ( strojařský ) výrobek, složitá konstrukce zpravidla s ocelovým nebo hliníkovým rámem při projektování nutno vycházet z podkladů výrobce řešení spojů panelů (především u přemístitelných příček rozebíratelný spoj) - tupý sraz s pružným tmelem (nebo prostý tupý sraz - celoskleněné stěny) - prostý sraz s vloženým přiznaným profilem ( hliník, PVC ) - spojení na drážku ( v celé tloušťce jádra, plný nebo dutý profil ) - spojení na polodrážku - spojení na pero a drážku Bedřiška Vaňková 27/

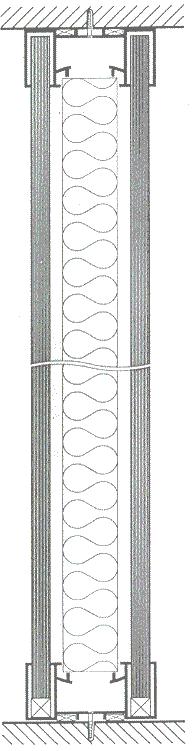

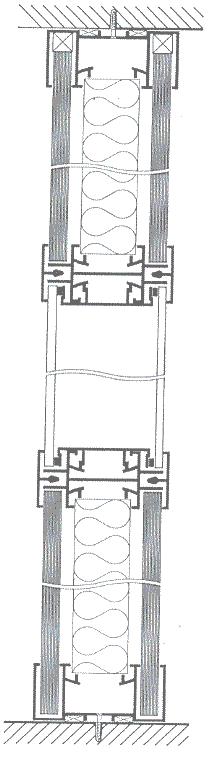

28 ŘEŠENÍ SPOJŮ A DETAILŮ PŘEMÍSTITELNÉ PŘÍČKY dle Bedřiška Vaňková 28/

29 PŘEMÍSTITELNÉ PŘÍČKY dle speciální zárubeň dveří variabilní spoje příčkových panelů Bedřiška Vaňková 29/

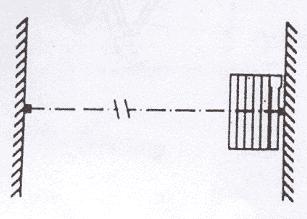

30 POSUVNÉ (MOBILNÍ) PŘÍČKY dle princip manipulace Bedřiška Vaňková 30/

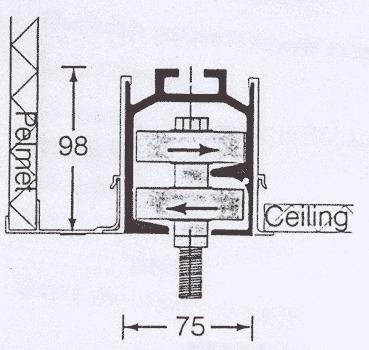

31 POSUVNÉ (MOBILNÍ) PŘÍČKY dle princip pohybu pojezd na profilu skrytém v podhledu Bedřiška Vaňková 31/

32 POSUVNÉ PŘÍČKY SKLENĚNÉ Bedřiška Vaňková 32/

33 POSUVNÉ (MOBILNÍ) PŘÍČKY SKLÁDACÍ, PLNÉ Bedřiška Vaňková 33/
