Návod na obsluhu. SHV Base DUO, SHV Base DUO + T. Děkujeme, že jste si pořídili právě náš výrobek a věříme, že budete spokojeni.

Transkript

1 Návod na obsluhu. SHV Base DUO, SHV Base DUO + T Děkujeme, že jste si pořídili právě náš výrobek a věříme, že budete spokojeni. Návod obsahuje du ležite pokyny k uvedení výrobku do provozu. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přec íst! Du kladně si přec těte návod před použitím výrobku.

2 Teplovzdušný solární panel dosahuje nejvyššího výkonu v případě, kdy je nainstalován na slunne nezastíněne místo orientovane jižním směrem, popř. jihozápad, c i jihovýchod. Přesne informace o správne orientaci na jih s umístěním na nejslunnějším místě s diagramem de lky stínu v le tě a zimě najdete na : Doporuc ujeme svěřit instalaci odborne firmě, kromě odborně provedene montáži získáte prodlouženou záruku na 4 roky. Pokud jste se rozhodli si panel nainstalovat sami postupujte podle návodu na stránkách výrobce. Po instalaci panelu na vhodne místo Vám nic nebrání jeho použití. Panel je urc en výhradně k větrání a ohřevu vzduchu pomocí solární energie. Je zakázáno používat jej k jiným úc elu m. Regulac ní jednotka obsahuje 12 V DC akumulátor, který je urc en pro zálohování pohonu servomotoru zavírání a otevírání otvoru, aby tato c innost byla zajištěna i po snížení slunec ního svitu. Akumulátor neslouží k pohonu ventilátoru. Pro zajištění životnosti akumulátoru regulace hlídá napětí na akumulátoru a přednostně zajišťuje jeho dobíjení ze solárního panelu. Ke spuštění ventilátoru nedojde pokud je napětí akumulátoru nedostatec ne. K opětovne mu spuštění ventilátoru dojde až po 15 min dostatec ne ho napětí na akumulátoru. (obvykle 12,5 V) Venkovní panel nevyžaduje žádnou údržbu, životnost solárních c lánku je cca 30 let. Ovládací panely. BASE DUO + T BASE DUO

3 Ovládání panelu. bylo navrženo s du razem na maximální funkc nost a minimální nároky na obsluhu. Větrání s ohřevem. Sání venkovního vzduchu. Otvor výfuku se automaticky zavře po ukonc ení provozu. Větrání s chlazením. Sání venkovního vzduchu. Otvor výfuku zu stane otevřen. Vypnuto. Větrání. Sání venkovního vzduchu. Otvor výfuku zu stane otevřen. Ohřev. Sání vnitřního vzduchu. Otvor výfuku se automaticky zavře po ukonc ení provozu. Větrání. Sání venkovního vzduchu. Otvor výfuku se automaticky zavře po ukonc ení provozu. Rychlosti ventilátoru. Rychlosti ventilátoru v jednotlivých režimech jsou nastaveny tak, aby umožňovali vždy variantu plne ho výkonu, střední rychlost a s minimálním hlukem proudícího vzduchu tak aby bylo možno provozovat zařízení i v noci. Doporuc ujeme zařízení v době nepřítomnosti provozovat na maximální rychlost (nejvyšší tepelný i odvlhc ovací výkon) v případě přítomnosti osob přizpu sobit rychlost ventilátoru požadavku m na komfort. Regulace obsahuje ojedinělou funkci řešení přetlaku v místnosti do ktere je vháněn c erstvý venkovní vzduch. Program v mikropoc ítac i vždy po urc ite době (v závislosti na zvolene m režimu) vypne chod ventilátoru a otevře klapku sání, a tím pru běžně vyrovnává tlak v místnosti (zvýšený tlak v místnosti je pro lidský organismus nepostřehnutelný) k vyrovnávání tlaku dochází z du vodu zvýšení úc innosti syste mu.

4 Provozní režimy. Ohřev, větrání, chlazení. V jarních a podzimních měsících doporuc ujeme provoz v režimu větrání s ohřevem. V zimních měsících provoz v režimu ohřevu vnitřního vzduchu. OHŘEV. Za slunec ne ho poc así je možno provozovat panel v režimu ohřevu a to buď s větráním sání venkovního vzduchu nebo vnitřního vzduchu v režimu ohřevu. Regulac ní jednotka hlídá rozdíl teplot v panelu a v místnosti. Po dosažení teploty v panelu o 10 o C se otevře otvor výstupu vzduchu a spustí ventilátor v požadovane rychlosti. V zimních měsících při venkovních teplotách pod bodem mrazu je v režimu sání vnitřního vzduchu vyšší výstupní teploty o cca 3-5 o C. Tyto režimy doporuc ujeme provozovat v období od září do května, kdy nehrozí přehřátí místnosti. Po ukonc ení provozu se panel automaticky zavře aby nedocházelo k nežádoucímu proudění vzduchu a tepelným ztrátám. Funkce větrání s podmínkou ohřevu. větrá pouze v případě vyšší teploty v panelu než v místnosti - 3 rychlosti, automaticke zavření otvoru po ukonc ení provozu (změna poc así, západ slunce) Ohřev, větrání, snižování vlhkosti, plísně, CO 2. Funkce ohřev vnitřního vzduchu. Saje vnitřní vzduch v případě dosažení vyšší teploty v panelu než v místnosti, - 2 rychlosti, automaticke zavření otvoru po ukonc ení provozu (změna poc así, západ slunce) Ohřev, snižování, plísně.

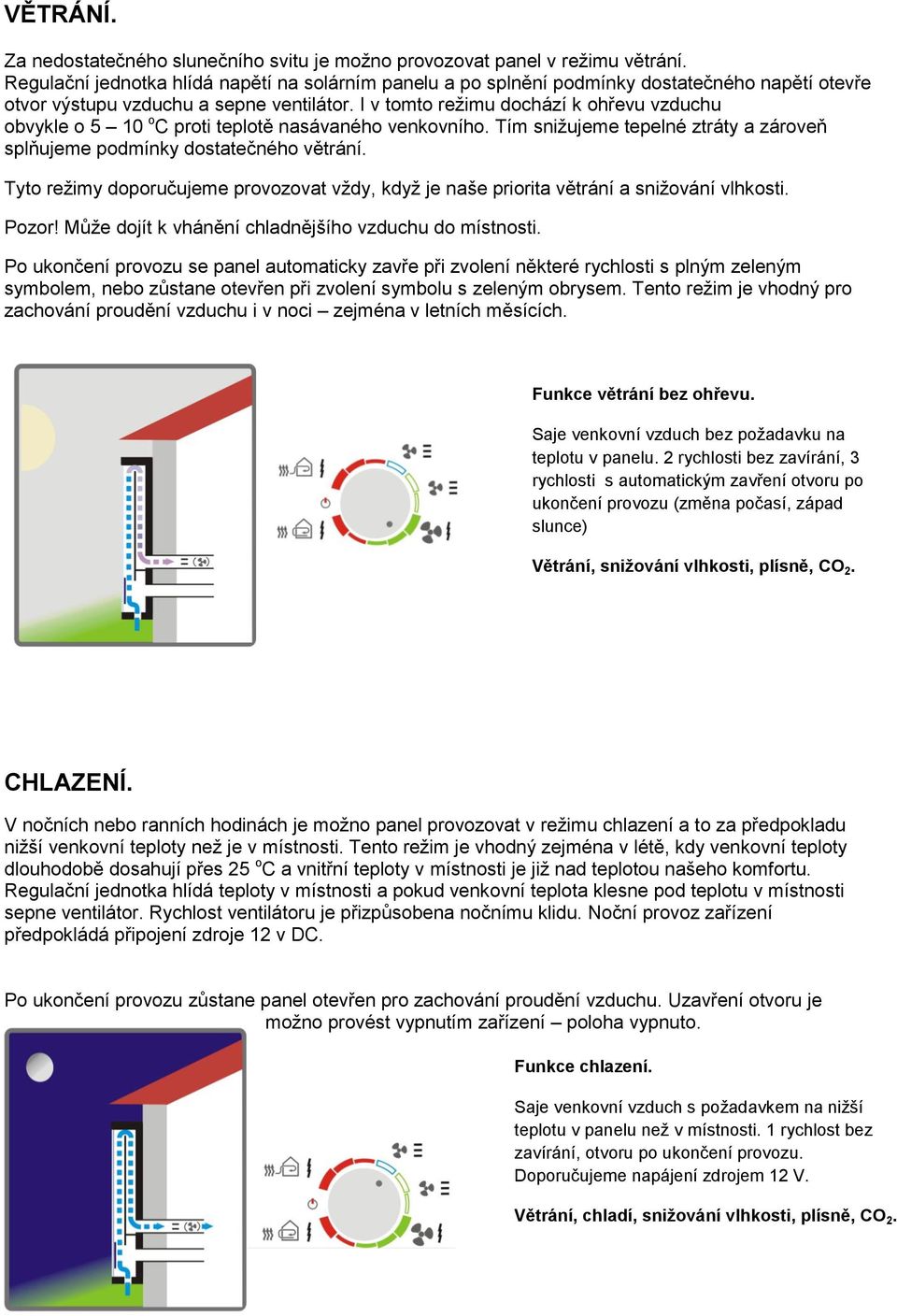

5 VĚTRÁNÍ. Za nedostatec ne ho slunec ního svitu je možno provozovat panel v režimu větrání. Regulac ní jednotka hlídá napětí na solárním panelu a po splnění podmínky dostatec ne ho napětí otevře otvor výstupu vzduchu a sepne ventilátor. I v tomto režimu dochází k ohřevu vzduchu obvykle o 5 10 o C proti teplotě nasávane ho venkovního. Tím snižujeme tepelne ztráty a zároveň splňujeme podmínky dostatec ne ho větrání. Tyto režimy doporuc ujeme provozovat vždy, když je naše priorita větrání a snižování vlhkosti. Pozor! Mu že dojít k vhánění chladnějšího vzduchu do místnosti. Po ukonc ení provozu se panel automaticky zavře při zvolení některe rychlosti s plným zeleným symbolem, nebo zu stane otevřen při zvolení symbolu s zeleným obrysem. Tento režim je vhodný pro zachování proudění vzduchu i v noci zejme na v letních měsících. Funkce větrání bez ohřevu. Saje venkovní vzduch bez požadavku na teplotu v panelu. 2 rychlosti bez zavírání, 3 rychlosti s automatickým zavření otvoru po ukonc ení provozu (změna poc así, západ slunce) Větrání, snižování vlhkosti, plísně, CO 2. CHLAZENÍ. V noc ních nebo ranních hodinách je možno panel provozovat v režimu chlazení a to za předpokladu nižší venkovní teploty než je v místnosti. Tento režim je vhodný zejme na v le tě, kdy venkovní teploty dlouhodobě dosahují přes 25 o C a vnitřní teploty v místnosti je již nad teplotou našeho komfortu. Regulac ní jednotka hlídá teploty v místnosti a pokud venkovní teplota klesne pod teplotu v místnosti sepne ventilátor. Rychlost ventilátoru je přizpu sobena noc nímu klidu. Noc ní provoz zařízení předpokládá připojení zdroje 12 v DC. Po ukonc ení provozu zu stane panel otevřen pro zachování proudění vzduchu. Uzavření otvoru je možno prove st vypnutím zařízení poloha vypnuto. Funkce chlazení. Saje venkovní vzduch s požadavkem na nižší teplotu v panelu než v místnosti. 1 rychlost bez zavírání, otvoru po ukonc ení provozu. Doporuc ujeme napájení zdrojem 12 V. Větrání, chladí, snižování vlhkosti, plísně, CO 2.

6 Zavírání otvorů. Regulac ní jednotka umožňuje zvolit režim s zavíráním otvoru po ukonc ení provozu nebo bez zavírání. Plnobarevne symboly + vyznac ení zavřených žaluzií znac í automaticke zavírání, pouze obrysy symbolu + vyznac ení otevřených žaluzií znac í polohu bez zavírání. S zavíráním Bez zavírání zavíráním V režimu větrání dochází k zavření klapky až při soumraku. (předpokládá se že případne proudění otvory není na závadu přirozene větrání) V režimech ohřevu dochází k zavření klapek cca 10 min po nesplnění podmínky ohřevu tedy po ochlazení panelu pod stanovenou teplotu. Zahájení ohřevu je podmíněno dosažením teploty v panelu o cca 10 C vyšší než v místnosti kde je umístěn ovládací panel. Příklad: Panel v některe m režimu bez zavírání otvoru po ukonc ení provozu. Tento režim umožňuje přirozene větrání zejme na v letních měsících. Panel v některe m režimu s zavíráním otvoru po ukonc ení provozu. Tento režim minimalizuje tepelne ztráty zejme na v zimě a chladnějším období kdy je nekontrolovatelne proudění nežádoucí.

7 Rozsah dodávky. Venkovní panel. Ovládací box, akumulátor, příslušenství k montáži. Volitelné příslušenství: uhlíkový filtr, zdroj 12 V DC Manipulace s bateriemi a akumulátory. Nenechávejte baterie (akumulátory) volně ležet. Baterie (akumulátory) nepatří do rukou malých dětí! Poškozene baterie mohou zpu sobit poleptání pokožky. V takove mto případě použijte vhodne ochranne rukavice! Dejte pozor nato, že baterie nesmějí být zkratovány, odhazovány do ohně. V takovýchto případech hrozí nebezpec í exploze! Vybite baterie (již nepoužitelne akumulátory) jsou zvláštním odpadem a nepatří do domovního odpadu a musí být s nimi zacházeno tak, aby nedocházelo k poškození životního prostředí! K těmto úc elu m (k jejich likvidaci) slouží speciální sběrne nádoby v prodejnách s elektrospotřebic i nebo ve sběrných surovinách! S etřete životní prostředí!
