Klimatizace obj.maraton Františka K ížka 11,Praha 7.

Transkript

1

2 Klimatizace obj.maraton Františka K ížka 11,Praha 7. V c: REKONSTRUKCE A OPRAVA STÁVAJÍCÍ VZDUCHOTECHNIKY. Stupe PD : Technická pomoc investorovi Úvod P edm tem ešení této projektové dokumentace je technické ešení A na zprovozn ní p vodního vodního chlazení a vytáp ní v nájemních prostorách p ízemí a 1.patra objektu.nyní je klimajednotka zajiš ující pouze chlazení nefunk ní. Dále je navrženo ešení B které by bylo energeticky úsporné s využitím p ímého chlazení s tepelným erpadlem pro vytáp ní a za ízení by kompexn ešilo media chladu a tepla pro nájemní prostory bez nutnosti napojení teplonosného media na kotelnu která nenáleží k nájemním prostorám. Popis stávajícího za ízení. Vzhledem k velké ploše jednoduchého zasklení oslun ných výkladc dochází v letních m sících ke zna nému p eh ívání vnit ního prostoru prodejny.pro dodržení hygienických parametr vnit ního ovzduší a docílení pohody prost edí je pro prodejnu navrženo klimatiza ní za ízení. Je navržen vodní systém s kompaktním chladi em vody se vzduchem chlazeným kondenzátorem a kazetovými ventilátorovými konvektory. Pro snížení tepelné zát že slune ní radiací a tím i pot ebného výkonu klimatiza ního za ízení, je navržen polep skel výkladc protislune ní fólií. Tato fólie snižuje prostup tepla slune ní radiací o 37%, zárove snižuje i tepelnou ztrátu prostupem o 25%, tzn. Šet í i energii na vytáp ní v zim. P i volb typu fólie bylo nutno zvolit kompromis mezi její ú inností a pr hledností. Chladi kapalin je umíst n v suterénu v bývalé prádeln a je na vstupu chladícího vzduchu opat en filtrem. P ívod i odvod chladícího vzduchu pro kondenzátor je z prostoru dvora pomocí ty hranného vzduchotechnického potrubí. V p ívodním potrubí je osazena uzavírací klapka. P ívodní i odvodní vzduchovod je opat en tlumi i hluku a tepeln akustickou izolací. Pro vlastní chlazení prodejny slouží kazetové jednotky, umíst né v podhledu. Tyto jednotky obsahují chladi,teplonosný vým ník topení a filtr ob hového vzduchu, radiální ventilátor s k ídlovými lopatkami, nastavitelné lamely pro optimální distribuci vzduchu a kondenzátní vanu v. erpadla kondenzátu.vnit ní kazetové fan coily jsou ty trubkové. Rozvod topné vody je napojen na stávající vým níkovou stanici, která je sou ástí objektu. Na sekundární stran je tepelný vým ník len n do dvou potrubních v tví bytové a nebytové prostory. Pro pot ebu klimatizace prodejny Ba a bude vytvo ena t etí v tev, která bude zásobovat teplem klimatiza ní jednotky.nefunk ní radiátory budou odstaveny. Projekt obsahuje strojní ást za ízení v. potrubí a armatur, nát ry a tepelné izolace. Potrubní propojení strojovny chladu a vým níkové stanice se za ízením vzduchotechniky je uvažováno v. napojení fan-coil. Vzduchotechnické jednotky kazetové fan coily byly p vodn navrženy pouze pro chlazení. Protože b hem realizace výstavby v roce 2006 došlo ke zm n systému klimatizace je požadováno i vytáp ní, je nutno tyto jednotky z p vodní dokumentace zam nit za typ s dv ma vým níky, chladi em a oh íva em. Rozvod topné vody je napojen na stávající vým níkovou stanici, která je sou ástí objektu. Na sekundární stran je tepelný vým ník len n do dvou potrubních v tví bytové a nebytové prostory. Pro pot ebu klimatizace prodejny Ba a bude vytvo ena t etí v tev, která bude zásobovat teplem klimatiza ní jednotky. Nefunk ní radiátory budou odstaveny. Celkový požadavek na chladicí výkon byl p evzat z rozpracované ásti VZT a iní 39,7 kw. Sou asnost provozu vzduchotechnických za ízení byla ur ena projektantem vzduchotechniky na 100%.Pro vytáp ní prostoru prodejny je t eba zajistit tepelný výkon 50 kw. Stávající systém chlazení vodou je ješt zkombinován o t i splitové klimajednotky pro p ímé chlazení z toho jeden komplet je pro serverovnu a dva pro patro.venkovní jednotky jsou zav šeny na venkovní fasád dvora.touto neevhodnou kombinací je znemož na efektivní regulace chlazení v objektu. Specifikace : Strana 1 /

3 Bloková chladicí jednotka : Vzduchem chlazený chladi kapalin Carrier 30RY040 1ks v etn filtru chladícího vzduchu Chl.výkon 39,7kW El. p íkon (ventilátor) 21,6kW/400V chladivo: R 407C chlazené médium: istá voda obíhající množství: 1,54 l/s teplota vody: 12 / 6 C tlaková ztráta výparníku δp: 18 kpa teplota chladicího vzduchu 35 C el. p íkon: 14,1 kw (3x380V/50Hz) proud za provozu: 35,9 A proud p i rozb hu: 181,4 A hmotnost provozní: 510 kg hmotnost chladiva: 9,75 kg rozm r: 2,07x1,08-1,37 m Kazetová vnit ní jednotka Chl. výkon Top. výkon El. p íkon (ventilátor) Carrier 42GWD 010 4Ks 4,7kW 3,5 kw 110 W/230V Kazetová vnit ní jednotka Carrier 42GWD 020 4Ks Chl. výkon max. 9,8 kw Top. výkon 13,7 kw El. p íkon (ventilátor) 180/230V P edkládaná projektová ešení byla vytvo ena v souladu s platnými eskými normami a sm rnicemi harmonizovanými s p edpisy EU A. Popis technického ešení náhrady chladicí jednotky. Nová vzduchem chlazená malá chladicí jednotka s invertorem by byla umíst ná ve stávajícím prostoru.klimajednotka s invertorem zajistí pomocí zm ny otá ek kompresoru plynulou výrobu chladu podle skute né pot eby v nájemních prostorách.klimajednotka / dále jen KJ / zajiš uje výrobu chlazené vody ve spádu 6/12 C kterou p ivádí stávajícím rozvodem potrubí chladu ke stávajícím kazetovým ty trubkovým fan coil m které jsou umíst né v podhledu.tato KJ by nasávala vzduch p es utlumenou protideš ovou žaluzii stávajícím otvorem z prostoru dvora a vzduch s odebranou tepelnou zát ží vyfukovala vzduchovodem z osazenými tlumi i hluku Greif do venkovnho prostoru dvora.rozmontované vzduchotechnické potrubí by bylo vhodn upraveno na hrdla nové KJ a tlumi e hluku použity.tato KJ nové ady má vysokou ú innost ve své t íd s vynikající hodnotou ESSER.Má nižší p íkon elektromotoru / viz.parametry KJ / a minimální rozb hové proudy díky spirálovému kompresoru.kj by byla posunuta blíž k obvodové fasád a uzav ena jednoduchou p í kou z dve mi jako samostatná strojovna chlazení.vnit ní obvodové p í ky by byly obloženy hluk pohlcujícím materiálem.tím by vznikl ze zbytku stávající strojovny nový samostatný prostor pro využití nájemcem.jednotka vzhledem k útlumu hluku v režimu no ní provoz by mohla být provozována trvale.kj m že pracovat ve vnit ním prost edí až do teploty +43 C bez poklesu chladicího výkonu.systém bude dopln n o sdružené nást nné ovlada e které dle sd lení nájemce jsou nefunk ní. Tato zám na KJ však neumož uje doplnit chlazení v pat e kde je nov umíst na pro chlazení celého patra poue jeden fan coil.v pat e jsou umíst ny dv samostatné KJ pro p ímé chlazení které neumož ují regulaci chladu v pat e a nepokrývají ani celkové množství pot eby chlazení. Vytáp ní je zajišt no novou v tví z plynové kotelny s mediem pro vodu 90/70 C.Tato není sou ástí nájemního prostoru a je zde závislost na bezproblémovém chodu kotelny. Technická data KJ Strana 2 /

4 Pozice Popis 1 EWAQ 040 typ Daikin Chl.výkon 41,5 kw El. p íkon 15,4 kw/400v chladivo: R 410A chlazené médium: istá voda teplota vody: 12 / 6 C hmotnost provozní: 571 kg rozm r: 2358 x 780 x v1684 mm invertorové ízení M rná K -, jednotka 1 ks , 2 + P íslušenství tj.: Topný kabel na výparníku,p epína,adaptér,podložky 1Kpl , 3 Nást nný ovlada á , 4 ks , 4 Tlumící protideš ová žaluzie 1 ks , 5 Bu kový tlumi hluku G 200 x 500 x ks , 6 Upravení stávajících rozvod RTCH + nové p ipojení chladu ve strojovn 1 Kpl Smontování stávajícího vzt potrubí v.montážního materiálu 1 Kpl M , 9 Dopl kový materiál izolace,záv sy,spojovací materiál,el.kabel 1 Kpl , 10 Technické zabezpe ení akce v etn kompletní montáže 1 Kpl M , 11 Dopravné 1 Kpl , 12 Zprovozn ní chladicí jednotky + komplexní zkoušky + revize elektro. 1 Kpl , 13 Projek ní práce nového systému + autorský dozor 1 Kpl , 14 Inženýring (stavební povolení atd.) 1 Kpl M , Demontáže 15 Rozkrytí SDK 1000 K /m2, kontrola p ipojení fan coilu 10 m , 16 Ekologická likvidace KJ 1 Kpl , 17 Demontáž a odvoz stávající KJ á 25K /kg 1 Kpl , 18 Stavební p ípomoce 1 Kpl , Celkem bez DPH Dodávka vzt - Montáž vzt - Demontáž vzt K K K Poznámka : Toto jsou p edb žné ceny skladové po zpracování PD a nabídky zhotovitele budou tyto zp esn ny. B. Popis novéh technického ešení chladicí jednotky s vytáp ním tepelným erpadlem. Komplexn ešené chlazení s vytáp ním které by obsluhovalo ob patra nájemních ploch by bylo klimatiza ní jednotkou s p ímým chlazením typu VRV IV. vybavenou tepelným erpadlem pro vytáp ní.tato KJ o navýšeném chladicím výkonu na 56 KW a pot ebným topným výkonem 63KW / požadované v p edešlém stupni PD/ by zajistila chlazení ve všech nájemních prostorách s možnou rezervou na chladicím výkonu ve výhledu.tato by byla vybavena až 13ti vnit ními jednotkami tj Strana 3 /

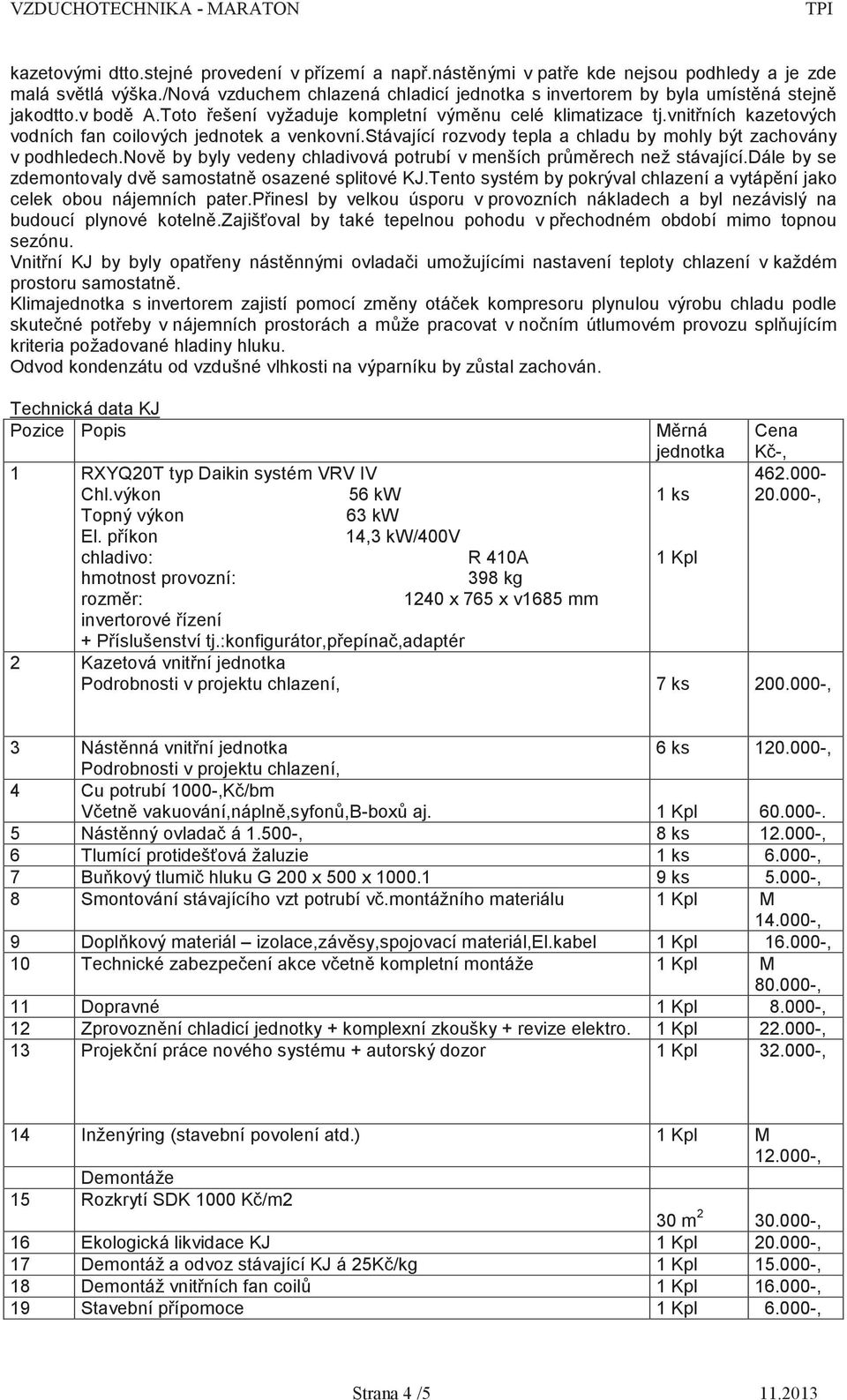

5 kazetovými dtto.stejné provedení v p ízemí a nap.nást nými v pat e kde nejsou podhledy a je zde malá sv tlá výška./nová vzduchem chlazená chladicí jednotka s invertorem by byla umíst ná stejn jakodtto.v bod A.Toto ešení vyžaduje kompletní vým nu celé klimatizace tj.vnit ních kazetových vodních fan coilových jednotek a venkovní.stávající rozvody tepla a chladu by mohly být zachovány v podhledech.nov by byly vedeny chladivová potrubí v menších pr m rech než stávající.dále by se zdemontovaly dv samostatn osazené splitové KJ.Tento systém by pokrýval chlazení a vytáp ní jako celek obou nájemních pater.p inesl by velkou úsporu v provozních nákladech a byl nezávislý na budoucí plynové koteln.zajiš oval by také tepelnou pohodu v p echodném období mimo topnou sezónu. Vnit ní KJ by byly opat eny nást nnými ovlada i umožujícími nastavení teploty chlazení v každém prostoru samostatn. Klimajednotka s invertorem zajistí pomocí zm ny otá ek kompresoru plynulou výrobu chladu podle skute né pot eby v nájemních prostorách a m že pracovat v no ním útlumovém provozu spl ujícím kriteria požadované hladiny hluku. Odvod kondenzátu od vzdušné vlhkosti na výparníku by z stal zachován. Technická data KJ Pozice Popis M rná jednotka 1 RXYQ20T typ Daikin systém VRV IV Chl.výkon 56 kw 1 ks Topný výkon 63 kw El. p íkon 14,3 kw/400v chladivo: R 410A 1 Kpl hmotnost provozní: 398 kg rozm r: 1240 x 765 x v1685 mm invertorové ízení Cena K -, , + P íslušenství tj.:konfigurátor,p epína,adaptér 2 Kazetová vnit ní jednotka Podrobnosti v projektu chlazení, 7 ks , 3 Nást nná vnit ní jednotka 6 ks , Podrobnosti v projektu chlazení, 4 Cu potrubí 1000-,K /bm V etn vakuování,nápln,syfon,b-box aj. 1 Kpl Nást nný ovlada á , 8 ks , 6 Tlumící protideš ová žaluzie 1 ks , 7 Bu kový tlumi hluku G 200 x 500 x ks , 8 Smontování stávajícího vzt potrubí v.montážního materiálu 1 Kpl M , 9 Dopl kový materiál izolace,záv sy,spojovací materiál,el.kabel 1 Kpl , 10 Technické zabezpe ení akce v etn kompletní montáže 1 Kpl M , 11 Dopravné 1 Kpl , 12 Zprovozn ní chladicí jednotky + komplexní zkoušky + revize elektro. 1 Kpl , 13 Projek ní práce nového systému + autorský dozor 1 Kpl , 14 Inženýring (stavební povolení atd.) 1 Kpl M , Demontáže 15 Rozkrytí SDK 1000 K /m2 30 m , 16 Ekologická likvidace KJ 1 Kpl , 17 Demontáž a odvoz stávající KJ á 25K /kg 1 Kpl , 18 Demontáž vnit ních fan coil 1 Kpl , 19 Stavební p ípomoce 1 Kpl , Strana 4 /

6 Celkem bez DPH Dodávka vzt - Montáž vzt - Demontáž vzt K K K Poznámka : Toto jsou p edb žné ceny skladové po zpracování PD a nabídky zhotovitele budou tyto zp esn ny. Vypracoval: Ji í Št pán, projektant vzduchotechniky, klimatizace - autorizovaný technik v oboru technika prost edí staveb - specializace vytáp ní a vzduchotechnika. Listopad 2013 Strana 5 /
