1 Řezné nástroje na kov

2 Historie a současnost HISTORIE Výroba nástrojů v Hulíně byla zahájena v roce Zakladatel Josef Studeník nazval nový podnik První moravská továrna na pily a nástroje. Firma nejprve vyráběla ruční pily a kotoučové pily, postupně se pak výrobní program rozšířil o frézy, nože a další nástroje na obrábění dřeva. V roce 1948 byla společnost zestátněna. V 60. letech se v Hulíně začaly vyrábět pilové kotouče s břitovými destičkami SK, následně byla zavedena produkce rámových a kmenových pil a nástrojů na dělení kovu. Od roku 1992 je firma opět v soukromém vlastnictví. SOUČASNOST Dynamicky se rozvíjející firma PILANA TOOLS patří se svými 650 zaměstnanci k největším výrobcům nástrojů v Evropě. Nástroje jsou vyráběny z oceli nejlepší jakosti podle norem DIN a ISO. Kvalita je pečlivě sledována v každém kroku výroby. Pro velmi přesnou výrobu jsou využívána nejmodernější zařízení: Laser, CNC brusky, CNC obráběcí centra, CNC ostřičky, automatické pece a další automatická a poloautomatická zařízení. Soustavná pozornost je věnována zlepšování výroby a automatizaci, což spolu s dlouholetou zkušeností a nízkými výrobními náklady umožňuje nabídnout vysoce kvalitní výrobky za výhodné ceny. PILANA TOOLS pravidelně exportuje přibližně 80% celkové produkce do více než 70 zemí světa. Skupinu PILANA TOOLS tvoří majetkově propojené firmy: PILANA TOOLS Metal Saws spol. s r.o. PILANA TOOLS Wood Saws spol. s r.o. PILANA TOOLS Knives spol. s r.o. PILANA TOOLS Saw Bodies spol. s r.o. realizují výrobu a vývoj nástrojů.

3 INDEX SKUPINA ZBOŽÍ OZNAČENÍ STR Bimetalové pilové pásy Materiál, geometrie a rozvod zubů 4 Doporučené ozubení dle druhu řezaného materiálu 5-6 Volba pásu podle řezaného materiálu a rozměru 7 Technická doporučení pro pásové pily 8 Doporučené hodnoty posuvu pro danou skupinu materiálu a délku řezu Návod na správné použití 9 Pokyny pro řešení potíží 10 M MASSIVE Expert Standardní zub (N), úhel čela 0 M MASSIVE Expert Plus Hook zub (H), úhel čela kladný 11 M ALU Expert Hook zub (H), úhel čela kladný M Expert Variabilní zub (V - 0), úhel čela 0 M M M M M M M M M M Expert Plus Variabilní zub (V - POS), úhel čela kladný Expert Special Variabilní zub (V - POS), úhel čela kladný MASSIVE Prominent Variabilní zub (V - POS+), úhel čela kladný ALU Master Variabilní zub (V - POS), úhel čela kladný MASSIVE Master Plus Variabilní zub (V - POS), úhel čela kladný MASSIVE Prominent Plus Variabilní zub (V - POS+), úhel čela kladný PROFILE Master Variabilní zub (V - POS), úhel čela kladný PROFILE Universal Plus Variabilní zub (V - POS), úhel čela kladný MASSIVE M 51 Variabilní zub (V - POS+), úhel čela kladný MASSIVE M 51 Variabilní zub (V - POS+), úhel čela kladný M MASSIVE PLUS M 51 Variabilní zub (V - POS), úhel čela kladný 18 Pilové pásy nástrojová ocel Všeobecná doporučení pro použití Standard, Hook, Skip Strojní pilové listy, pilové listy KMITOS Všeobecná doporučení pro použití , Strojní pilové listy, pilové listy KMITOS 22 Ruční pilové rámy a listy , Rám pro ruční pilu na kov Cr, Cr, HSS, HSS, BI-METAL Ruční pilové listy 24

4 Bimetalové pilové Řezné pásynástroje na kov Bimetal materiál M42 materiál tvrdost cca HRc M51 materiál tvrdost cca 69 HRc s vysokým obsahem wolframu a kobaltu páska z M42 nebo M51 oceli speciální svár elektronovým paprskem tělo pilového pásu z pružné (legované) oceli Pružný Tělo bimetalového pásu je vyrobeno z ušlechtilé oceli speciálního složení. Je velmi pružné, s tvrdostí cca 50 HRc. Je ideálním základem pro dlouhou životnost a vynikající výkon pásu. Tvrdý a odolný Špičky zubů z ušlechtilé oceli HSS v provedení M 42 nebo M 51. Nejlepší spojení Oba materiály jsou neoddělitelně svařeny. Všechny výhody Kvalitní bimetalový pás spojuje pružnost nosného těla a enormní odolnost kalené HSS oceli. Na hotovém pásu je každá špička zubu z ušlechtilé HSS oceli uzpůsobená pro velkou zátěž a enormní výkon. Geometrie pilového pásu γ α Terminologie b = šířka pásu s = tloušťka pásu h = výška zubu t = rozteč zubu α = úhel čela γ = úhel hřbetu w = šířka rozvodu 4

5 Tvar zubu Efektivně a s nízkými vibracemi řeže jen správně zvolený tvar zubu. Rozlišujeme čtyři základní typy: Standardní zub Hook zub Variabilní zub Variabilní zub s kladným úhlem čela Specializace: - materiály s krátkou třískou - tenkostěnné materiály Specializace: - materiály s dlouhou třískou - houževnaté materiály - velké průměry Specializace: - řezání bez vibrace - profily Specializace: - řezání bez vibrací - plný materiál Data: - úhel čela 0 - rozsah 4-22 zubů / palec Data: - úhel čela kladný - rozsah 1, zubů / palec Data: - úhel čela 0 - variabilní rozteč zubů od 3/4 do 10/14 Data: - úhel čela kladný - variabilní rozteč zubů od 0,75/1,25 do 4/6 Skupina zboží: 100, 420 Rozteč zubů Skupina zboží: 100, 421, 426, 427 Skupina zboží: 430 Skupina zboží: 431, 432, 434, 436, 437, 438, 445, 461, 531, 537, 544 Zuby jsou uspořádány v jednotném odstupu. Ozubení pilového pásu označuje počet zubů na palec (25,4 mm). V rámci skupiny zubů se mění odstupy zubů. Variabilní ozubení pilového pásu se označuje podle největší a nejmenší rozteče zubů. Typy rozvodů zubů Kromě tvaru a rozteče zubů je pro výkon pilového pásu rozhodující i přesný rozvod. Správná vůle pásu je dosažena specifickým rozvodem pro daný řez. Brání sevření pásu, což je velmi důležité zvláště u problematických řezacích prací. Typ a šířka rozvodu odpovídají typu řezu Standardní rozvod (S, SW) do 10 zubů na palec tvar zubu N, H Skupinový rozvod (G, GW) 0,75/1, /14 zubu na palec tvar zubu K Vlnovitý rozvod (W) do 14 zubů na palec tvar zubu N Variabilní progresivní rozvod 5

6 Řezné nástroje na kov Správné ozubení optimální výkon Pro optimální výkon bimetalových pilových pásů je rozhodující zvolit pro řezaný průřez správné ozubení. Lze volit mezi standardním ozubením s konstantní roztečí zubů nebo zubem s nestejnou roztečí. Variabilní zuby se doporučují pro snížení vibrací při řezání problematických kusů. Doporučené ozubení pro plný materiál Konstantní rozteč Průřez mm tpi Tvar zubu ,25 H H H H/N N N N N do N N = standardní zub H = Hook zub tpi = počet zubů na palec Doporučené ozubení pro trubky a profily Při řezání trubek a profilů má volba správného ozubení rozhodující vliv na výsledek řezání. Jako nejvýhodnější se osvědčilo variabilní ozubení. Výběr zubové rozteče se řídí tloušťkou stěny a vnějšími rozměry řezaných profilů. Uvedená doporučení platí pro jednotlivé řezání. Pokud se řežou současně dvě nebo více trubek či profilů, uvažuje se dvojitá tloušťka stěny. Variabilní rozteč Průřez mm tpi Tvar zubu nad 550 0,75/1,25 V - POS /2 V - POS /3 V - POS /4 V - POS /6 V - POS /8 V /10 V /12 V - 0 do 20 10/14 V - 0 V - POS = variabilní zub s kladným úhlem čela V - 0 = variabilní zub s nulovým úhlem čela tpi = počet zubů na palec Tenkostěnné profily (úhel čela - 0 ) Tloušťka Vnější průměr v mm stěny (S) mm / /14 10/14 8/ /14 10/14 8/12 8/12 6/ /14 10/14 8/12 8/12 6/10 6/ /14 8/12 8/12 6/10 6/10 5/ /12 6/10 6/10 5/8 5/8 5/8 10-6/10 6/10 5/8 5/8 5/8 - Profily s velkou tloušťkou stěny (úhel čela - kladný) Tloušťka stěny (S) mm Vnější průměr v mm /6 4/6 4/6 3/4 3/4 15 4/6 4/6 4/6 4/6 3/4 3/4 2/3 2/3 20 4/6 3/4 3/4 3/4 3/4 2/3 2/3 2/3 30 3/4 3/4 3/4 3/4 2/3 2/3 2/3 1/ /4 2/3 2/3 2/3 1/2 1/ /3 1/2 1/2 1/ /2 0,75/1,25 0,75/1,25 Pilové pásy PILANA jsou dodávany jako svařené nekonečné smyčky přizpůsobené strojům nebo na cívkách 6 6 mm - 30 m mm - 76 m mm m 41 mm - 80 m mm - 90 m 80 mm - 80 m

7 Volba pásu podle řezaného materiálu a rozměru Materiál Rozměr Konstrukční oceli do 70 Cementační oceli Automatové oceli nad 350 Uhlíkové nástrojové oceli do 70 Pružinové oceli Oceli na kulič. ložiska nad 350 Rychlořezné oceli do 70 Oceli pro práci za studena nad 350 Nitridační oceli do 70 Oceli pro zušlechťování Oceli pro práci za tepla nad 350 Nekorodující oceli do nad 350 Žáruvzdorné oceli do 70 Žárupevné oceli nad 350 Vysokopevnostní oceli do 70 Titan a Ti slitiny Niklové slitiny nad 350 Ocelové odlitky do 70 Litina nad 350 Hliník do 70 Měď nad 350 Mosaz do 70 Bronz Červená mosaz nad 350 Hliník a Al slitiny do 70 Slitiny Al + Si nad 350 Hodnocení: velmi vhodný použitelný nevhodný 7

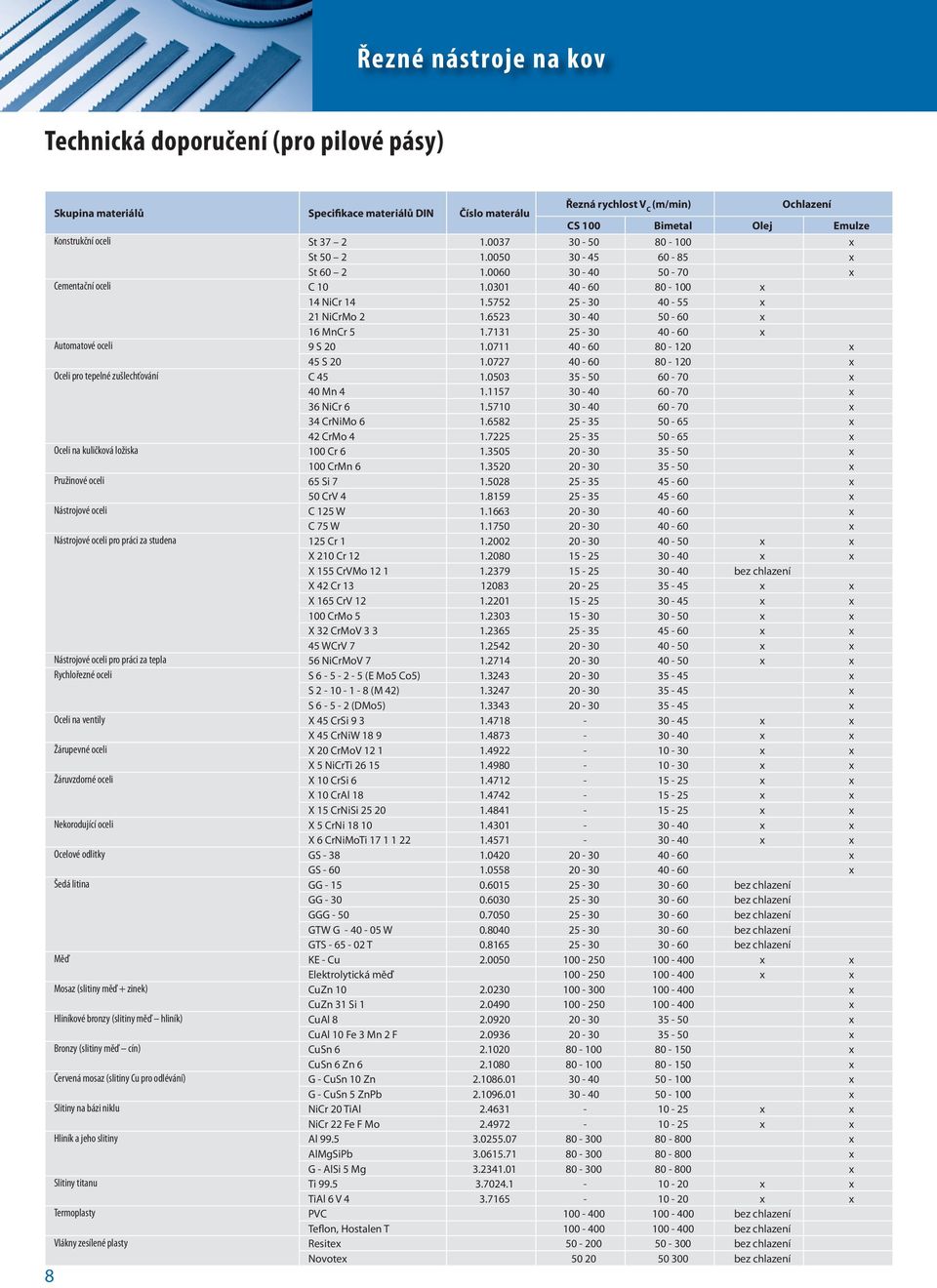

8 Řezné nástroje na kov Technická doporučení (pro pilové pásy) Skupina materiálů Specifikace materiálů DIN Číslo materálu Řezná rychlost V C (m/min) Ochlazení CS 100 Bimetal Olej Emulze Konstrukční oceli St x St x St x Cementační oceli C x 14 NiCr x 21 NiCrMo x 16 MnCr x Automatové oceli 9 S x 45 S x Oceli pro tepelné zušlechťování C x 40 Mn x 36 NiCr x 34 CrNiMo x 42 CrMo x Oceli na kuličková ložiska 100 Cr x 100 CrMn x Pružinové oceli 65 Si x 50 CrV x Nástrojové oceli C 125 W x C 75 W x Nástrojové oceli pro práci za studena 125 Cr x x X 210 Cr x x X 155 CrVMo bez chlazení X 42 Cr x x X 165 CrV x x 100 CrMo x x X 32 CrMoV x x 45 WCrV x x Nástrojové oceli pro práci za tepla 56 NiCrMoV x x Rychlořezné oceli S (E Mo5 Co5) x S (M 42) x S (DMo5) x Oceli na ventily X 45 CrSi x x X 45 CrNiW x x Žárupevné oceli X 20 CrMoV x x X 5 NiCrTi x x Žáruvzdorné oceli X 10 CrSi x x X 10 CrAl x x X 15 CrNiSi x x Nekorodující oceli X 5 CrNi x x X 6 CrNiMoTi x x Ocelové odlitky GS x GS x Šedá litina GG bez chlazení GG bez chlazení GGG bez chlazení GTW G W bez chlazení GTS T bez chlazení Měď KE - Cu x x Elektrolytická měď x x Mosaz (slitiny měď + zinek) CuZn x CuZn 31 Si x Hliníkové bronzy (slitiny měď hliník) CuAl x CuAl 10 Fe 3 Mn 2 F x Bronzy (slitiny měď cín) CuSn x CuSn 6 Zn x Červená mosaz (slitiny Cu pro odlévání) G - CuSn 10 Zn x G - CuSn 5 ZnPb x Slitiny na bázi niklu NiCr 20 TiAl x x NiCr 22 Fe F Mo x x Hliník a jeho slitiny Al x AlMgSiPb x G - AlSi 5 Mg x Slitiny titanu Ti x x TiAl 6 V x x Termoplasty PVC bez chlazení Teflon, Hostalen T bez chlazení Vlákny zesílené plasty Resitex bez chlazení Novotex bez chlazení 8

9 Doporučené hodnoty posuvu [mm] pro danou skupinu materiálu a délku řezu Délka řezu [mm] Skup I ,6-6,6 2,5-4,2 II III ,5 2,6-4,3 1,6-2,7 IV ,5-6,3 2,6-3,8 1,5-2,5 V ,5-10,5 3-4,8 2-2,9 1,2-1,9 VI ,2-5,2 1,7-2,5 1,2-1,6 0,8-1 VII ,5-2,3 0,8-1,2 0,5-0,75 0,3-0,5 VIII ,5-5 1,5-2,2 1,4-2 I. Stavební a konstrukční ocel - St 37.2, ČSN 10370, cementační ocel - C 10, ČSN , automatová ocel - 9 S 10, ČSN II. Stavební a konstrukční ocel - St 50, St 60, ČSN , , ocel pro tepelné zušlechtění - C 45, ČSN , automatová ocel - 45 S 20, ČSN III. Cementační ocel slitinová - 14NiCr14, 16MnCr5, 21NiCrMo 2, ČSN , , ocel pro tepelné zušlechtění slitinová - 40Mn4, 36NiCr6, 42CrMo4, 50CrV4, 56NiCrMoV7, ČSN , , IV. Ložisková ocel - 100Cr6, 100CrMn6, 100CrMo7 3, ČSN , , nástrojová ocel uhlíková - C125W1, C75W3, C80W, ČSN , V. Rychlořezná ocel - S 6-5-2, S , S , ČSN , , , vysoce legovaná nástrojová ocel - X210Cr12, 165CrV12, 125Crl, X20Cr3, ČSN , , VI. Nerezavějící ocel - X5CrNi189, X10CrNiMoTi18, X20Cr13, X45CrMoV15, ČSN , , , VII. Žáruvzdorná a žárupevná ocel - X45C Si9 3, X5Ni CrTi26 15, X20CrMoV121, NiCr20TiAl, X45CrNiW18 9, X10CrSi6, X10CrAl18, ČSN , , , titan a slitiny titanu - Ti 99,5, Ti Al 6 V 4, ČSN VT-6 VIII. Litina - GG-15, GTW-40, GGG-50, GG-30, GTS-65, ČSN , , , , Návod na správné použití 1. Je třeba věnovat pilovému pásu stejnou péči jako je věnována jiným obráběcím nástrojům. Zvláště je třeba kontrolovat: - trhliny - napěchování hřbetu - zkroucení a otupení zubů pásu 2. Udržovat pásovou pilu v dobrém technickém stavu. Zvláště je třeba kontrolovat, podle potřeby seřídit či vyměnit: - funkci upínacího svěráku a mechaniky napínání pásu - dostatečný tlak hydrauliky, množství chladící kapaliny, rovnoběžnost oběžných kol, stav a seřízení vodítek. 3. Nasadit pilový pás na čistá, třísek zbavená oběžná kola, zasunout jej mezi vodící kolečka, správně napnout pás a seřídit rotující kartáč pro vynášení třísek ze zubní mezery. 4. Řezaný materiál pevně upínat do svěráku tak, aby byl co největší počet zubů (nejméně 4, nejvíce 30) v záběru. 5. Při řezání více kusů musí být každý kus pevně upnut. 6. Před řezáním zjistit tvrdost materiálu tvrdé místo, šupinu nebo ožehnutí plamenem odstranit 7. Před řezáním odlitků důkladně pilníkem nebo ocelovým kartáčem odstranit z povrchu odlitků písek, který způsobuje velmi rychlé otupení pilového pásu. 8. Před zahájením řezání je třeba dodržet minimální vůli 10 mm mezi hrotnicí pásu a řezaným materiálem a nastavit pak minimální tlak posuvu ramene pily. 9. Po spuštění stroje postupně tlak posuvu ramene zvyšovat. Nepoužívat příliš velkého ani příliš malého tlaku. 10. Při řezání dbát na plynulý tok chladící kapaliny do místa řezu. 11. Po odříznutí dvou nebo tří kus kusů proveďte dopnutí pilového pásu, není-li na pile napínání samočinné. 12. Po určité době kontrolujte dobu řezu a je-ji tato nepoměrně dlouhá, vyměňte pilový pás za nový. 13. Nikdy nezačínejte řezat s novým pilovým pásem ve starém řezu. Je třeba materiál otočit a začít řezat znovu. 9

10 Řezné nástroje na kov Pokyny pro řešení potíží Obrobek Pilový pás Řezná data Stroj Pokyny pro řešení potíží Zlomení pásu Křivý řez Vylomení zubu Hrubý povrch Rychlé opotřebení zubů Vedení pásu a vodící rameno Vedení pásu pravideně kontrolujte a seřizujte. Kontrolujte jeho opotřebení a pokud to je nutné, vyměňte je. Vodící ramena nastavujte co nejblíže obrobku. Hnací kola Hnací kola pásu pily musí být udržována v dobrém stavu a patřičně vyrovnaná. Třískové kartáče Kontrolujte správné nastavení třískových kartáčů a pravidelně je vyměňujte. Napnutí pásu Pro rovný řez je nutné správné napnutí pásu. Měřte je tenzometrem. Chladící/řezná kapalina Pro mazání a chlazení pily je potřebná chladící kapalina. Její koncentraci kontrolujte refraktometrem. Používejte pouze kvalitní chladící kapaliny. Do řezu se má dostávat pod nízkým tlakem v dostatečném toku. Rychlost pásu Je nutné zvolit správnou rychlost pásu. Rychlost pásu kontrolujte rychloměrem nebo měřením času Rychlost posuvu Rychlost posuvu musí být zvolena tak, aby zuby pilového pásu mohly správně pracovat. Rozteč zubů Výběr správné rozteče zubů je stejně důležitý jako volba správného posuvu a rychlosti pásu. Tvar zubů Každý zub má své použití. Záběh Pro dosažení maximální životnosti pilového pásu je třeba pilový pás zaběhnout. Neřežte nikdy ve staré řezné spáře. Životnost pásu Všechny pilové pásy se jednou opotřebují. Sledujte příznaky opotřebení. Povrch Jakost povrchu obrobku významně ovlivňuje životnost pásu. Jestliže je povrch špatný, snižte rychlost pásu. Upnutí obrobku Přesvědčte se, že jsou obrobky bezpečně upnuty. Je to důležité zvláště při řezání svazků. Nepoužívejte zohýbané obrobky. Opotřebené vedení pásu. Vedení je nastaveno příliš daleko od řezaného kusu. Opotřebené hnací kolo. Příliš malé kotouče zkuste tenší pilové pásy. Příliš velké napnutí pásu. Rychlost posuvu je příliš velká. Rozteč zubů je příliš jemná. Vedení pásu příliš daleko od kusu či špatně seřízené. Vedení pásu opotřebované. Uvolněné vodící rameno. Napnutí pásu je příliš malé. Rychlost pásu je příliš malá. Rychlost posuvu je příliš velká. Rozteč zubů je příliš jemná. Pilový pás je opotřebený. Třískový kartáč nefunguje zubové mezery jsou plné. Rychlost posuvu je příliš velká. Rozteč zubů je příliš jemná, zubové mezery jsou plné. Rychlost pásu je příliš malá. Rychlost posuvu je příliš velká. Rozteč zubů je příliš hrubá. Třískový kartáč nefunguje. Nedostatečný přívod chladící kapaliny. Nesprávná koncentrace chladící kapaliny. Rychlost pásu je příliš velká Rychlost posuvu je příliš velká nebo příliš malá. Rozteč zubů je příliš jemná. Chvění Vedení pásu příliš daleko od kusu či špatně seřízené. Vedení pásu opotřebované. Uvolněné vodící rameno. Napnutí pásu je příliš malé. Přirozené chvění rychlost pásu mírně zvýšit nebo nebo mírně snížit. Rychlost posuvu je příliš velká nebo příliš malá. Zuby jsou příliš slabé. Nevhodný tvar zubů. Použijte vhodný tvar zubů. Obrobek se pohybuje. Pilový pás nebyl správně zaběhnut. Pilový pás je opotřebený. Pilový pás nebyl správně zaběhnut. Povrchové vady, tj. okuje, rez, písek. Pilový pás nebyl správně zaběhnut. Obrobek není správně upnut. Pás na hnacích kolech prokluzuje Opotřebené hnací kolo. Napnutí pásu je příliš malé. Rychlost posuvu je příliš velká. Pilový pás je opotřebený. 10

11 M MASSIVE Expert Použití: běžné druhy oceli do pevnosti v tahu cca 1400 N/mm 2 barevné kovy průřez materiálu do 100 mm obrysové řezání nulový úhel čela N univerzální pro řezání plné oceli malých rozměrů» špičky zubů z materiálu HSS M » standardní zub s nulovým popř. mírně kladným úhlem čela a standardním nebo vlnovitým rozvodem je výborný při řezání materiálů s krátkou třískou a tenkostěnných materiálů» zaručuje čistý a hladký řez mm inch x 0,90 1/4 x 0,035 N N 10 x 0,90 3/8 x 0,035 N N 13 x 0,65 1/2 x 0,025 N N 20 x 0,90 3/4 x 0,035 N N N 27 x 0,90 1-1/16 x 0,035 N N N 34 x 1,10 1-3/8 x 0,042 N N 41 x 1,30 1-5/8 x 0,050 N N N standardní zub M MASSIVE Expert Plus kladný úhel čela H Použití: běžné druhy oceli do pevnosti v tahu 1400 N/mm 2 barevné kovy průřez materiálu nad 100 mm řezání plných tyčí větších rozměrů» špičky zubů z materiálu HSS M » zub s kladným úhlem čela a standardním rozvodem snadno proniká do materiálu a dokáže výborně vytvářet třísku u větších průměrů» snadno řeže materiály s dlouhou třískou a houževnaté materiály» řeže hladce a přesně mm inch 1, x 0,90 1/4 x 0,035 H 10 x 0,90 3/8 x 0,035 H H 13 x 0,65 1/2 x 0,025 H H 13 x 0,90 1/4 x 0,035 H H H 20 x 0,90 3/4 x 0,035 H H 27 x 0,90 1-1/16 x 0,035 H H H H 34 x 1,10 1-3/8 x 0,042 H H 41 x 1,30 1-5/8 x 0,050 H H 54 x 1,30 2-1/8 x 0,050 H 54 x 1,60 2-1/8 x 0,063 H H 67 x 1,60 2-5/8 x 0,063 H H hook zub 11

12 Řezné nástroje na kov M ALU Expert Použití: čistý hliník a hliníkové slitiny všechny rozměry kladný úhel čela H snadno řeže lehké kovy (zvlášť široký rozvod)» špičky zubů z materiálu HSS M » zub s kladným úhlem čela a zvlášť širokým rozvodem pracuje ve všech rozměrech» hladký řez a vysoká životnost pásu mm inch 1, x 0,90 3/8 x 0,035 H H 13 x 0,65 1/2 x 0,025 H H 13 x 0,90 1/4 x 0,035 H H H 20 x 0,90 3/4 x 0,035 H 27 x 0,90 1-1/16 x 0,035 H H H 34 x 1,10 1-3/8 x 0,042 H 41 x 1,30 1-5/8 x 0,050 H H H = hook zub M Expert Použití: běžné druhy oceli do pevnosti v tahu 1400 N/mm 2 profily z barevných kovů řezání jednotlivých kusů i svazků trubky a profily s malou nebo střední tloušťkou stěny plechové tabule na vertikálních strojích základní - profesionální pro malou a střední tloušťku stěny nulový úhel čela V-0» špičky zubů z materiálu HSS M » variabilní zub s úhlem čela 0 a speciálním skupinovým rozvodem řeže nejtenčí řezy s nižšími vibracemi» bezproblémové řezání materiálů s krátkou třískou» dlouhá životnost pásu a nízké náklady na řezání 12 mm inch 3/4 4/6 5/8 6/10 8/12 10/14 6 x 0,90 1/4 x 0,035 V-O 10 x 0,65 1/4 x 0,035 V-O 10 x 0,90 3/8 x 0,035 V-O 13 x 0,65 1/2 x 0,025 V-O V-O V-O V-O 13 x 0,90 1/4 x 0,035 V-O V-O V-O 20 x 0,90 3/4 x 0,035 V-O V-O V-O V-O V-O 27 x 0,90 1-1/16 x 0,035 V-O V-O V-O V-O V-O V-O 34 x 1,10 1-3/8 x 0,042 V-O V-O V-O V-O V-O V-O 41 x 1,30 1-5/8 x 0,050 V-O V-O V-O V-O 54 x 1,60 2-1/8 x 0,063 V-O V-O V-O V-O = variabilní zub

13 M Expert Plus Použití: běžné druhy oceli do pevnosti v tahu 1400 N/mm 2 barevné kovy řezání jednotlivých kusů i svazků plné materiály středních a velkých rozměrů tlustostěnné trubky silný ve středních a velkých rozměrech kladný úhel čela V-POS» špičky zubů z materiálu HSS M » variabilní zub s kladným úhlem čela a speciálním skupinovým rozvodem řeže rychle a hladce plné materiály stejně jako silnostěnné profily a trubky mm inch 0,75/1,25 1,4/2 2/3 3/4 4/6 20 x 0,90 3/4 x 0,035 V-POS 27 x 0,90 1-1/16 x 0,035 V-POS V-POS V-POS 34 x 1,10 1-3/8 x 0,042 V-POS V-POS V-POS V-POS 41 x 1,30 1-5/8 x 0,050 V-POS V-POS V-POS V-POS 54 x 1,30 2-1/8 x 0,050 V-POS V-POS V-POS V-POS 54 x 1,60 2-1/8 x 0,063 V-POS V-POS V-POS V-POS 67 x 1,60 2-5/8 x 0,063 V-POS V-POS V-POS V-POS 80 x 1,60 3-1/8 x 0,063 V-POS V-POS V-POS V-POS = variabilní zub s kladným úhlem čela M Expert Special Použití: malé a střední kloubové pily oceli nízké a střední pevnosti v tahu, do 1400 N/mm 2 plný materiál, lehké profily a nosníky řezání jednotlivě i ve svazku víceúčelový pás pro všeobecné použití kladný úhel čela V-POS» špičky zubů z materiálu HSS M » speciálně navržený zub s mírně kladným úhlem čela a speciálním skupinovým rozvodem zlepšuje tvorbu třísky u lehčích, víceúčelových strojů zvyšuje životnost pásu a zaručuje nejhladší plochy řezu mm inch 2/3 3/4 4/6 27 x 0,90 1 x 0,035 V-POS V-POS 34 x 1,10 1-3/8 x 0,042 V-POS V-POS V-POS 41 x 1,30 1-5/8 x 0,050 V-POS V-POS 54 x 1,60 2-1/8 x 0,063 V-POS V-POS V-POS = variabilní zub s kladným úhlem čela 13

14 Řezné nástroje na kov M MASSIVE Prominent Použití: oceli s dlouhou třískou nerezavějící oceli slitiny titanu speciální bronzy slitiny mědi slitiny na bázi niklu exotické, obtížně dělitelné slitiny plný materiál středních rozměrů mimořádný výkon v houževnatých slitinách a obtížných materiálech kladný úhel čela V-POS+» špičky zubů z materiálu HSS M » speciálně navržený variabilní zub se zvlášť kladným úhlem čela řeže agresivně houževnaté materiály» snížené řezné síly a snadné tvoření třísek dovolují přesné řezy a dlouhou životnost mm inch 1,4/2 2/3 3/4 34 x 1,10 1-3/8 x 0,042 V-POS+ V-POS+ 41 x 1,30 1-5/8 x 0,050 V-POS+ V-POS+ V-POS+ 54 x 1,30 2-1/8 x 0,050 V-POS+ 54 x 1,60 2-1/8 x 0,063 V-POS+ V-POS+ V-POS+ V-POS+ = variabilní zub s extrémně kladným úhlem čela M ALU Master Použití: čistý hliník a hliníkové slitiny materiály se sklonem ke svírání profily se silnou stěnou a delšími rameny kladný úhel čela V-POS řezání hliníku bez svírání (široký rozvod)» špičky zubů z materiálu HSS M » široký rozvod zubu s kladným úhlem čela brání svírání listu a řeže delší kusy s nízkými vibracemi» zvýšená produktivita a nižší náklady na řez mm inch 2/3 3/4 27 x 0,90 1-1/16 x 0,035 V-POS V-POS 34 x 1,10 1-3/8 x 0,042 V-POS V-POS 41 x 1,30 1-5/8 x 0,050 V-POS V-POS V-POS = variabilní zub s kladným úhlem čela 14

15 M MASSIVE Expert Plus Použití: nerezavějící oceli žáruvzdorné oceli slitiny titanu slitiny na bázi niklu dokonale řeže speciální slitiny a obtížně obrobitelné materiály (broušený zub) kladný úhel čela V-POS» přesné, borazonem broušené špičky zubů z materiálu HSS M42, » variabilní zub s ostřenou vícetřískovou geometrií, kladným úhlem čela a skupinovým rozvodem» dokonalé oddělování třísky a výborné vedení pásu» nejostřejší břity snižují řezné síly a poskytují velkou přesnost řezu mm inch 0,75/1,25 1,4/2 2/3 3/4 27 x 0,90 1-1/16 x 0,035 V-POS V-POS 34 x 1,10 1-3/8 x 0,042 V-POS V-POS V-POS 41 x 1,30 1-5/8 x 0,050 V-POS V-POS V-POS 54 x 1,30 2-1/8 x 0,050 V-POS V-POS V-POS 54 x 1,60 2-1/8 x 0,063 V-POS V-POS V-POS 67 x 1,60 2-5/8 x 0,063 V-POS V-POS V-POS 80 x 1,60 3 x 0,063 V-POS V-POS V-POS = variabilní zub s kladným úhlem čela M MASSIVE Prominent plus Použití: oceli s dlouhou třískou nerezavějící oceli slitiny titanu speciální bronzy slitiny mědi slitiny na bází niklu exotické, obtížně dělitelné slitiny zvlášť kladný úhel čela V-POS+ dokonalé řezání houževnatých materiálů a slitin (broušený zub)» přesné, borazonem broušené špičky zubů z materiálu HSS M » variabilní zub se zvlášť kladným úhlem čela, ostřenou geometrii a proměnným skupinovým rozvodem dokonale odvádí třísku» fazetované zuby přesně vedou pás s nejmenšími vibracemi» čisté řezy a nevyšší výkon mm inch 1,4/2 2/3 3/4 34 x 1,10 1-3/8 x 0,042 V-POS+ V-POS+ 41 x 1,30 1-5/8 x 0,050 V-POS+ V-POS+ V-POS+ 54 x 1,30 2-1/8 x 0,050 V-POS+ 54 x 1,60 2-1/8 x 0,063 V-POS+ V-POS+ V-POS+ V-POS+ = variabilní zub s extrémně kladným úhlem čela 15

16 Řezné nástroje na kov M PROFILE Master Použití: H-nosníky středních a velkých rozměrů úhelníky a podobné profily kladný úhel čela V-POS mimořádný výkon pro těžký průmysl (zvlášť široký rozvod)» špičky zubů z materiálu HSS M » variabilní zub s mírně kladným úhlem čela a variabilním progresivním rozvodem dává výborný výkon při řezání H-nosníků a podobných profilů» zamezuje sevření pásu v profilech s vnitřním pnutím nebo ve špatně podepřených profilech» řezání v úhlu 90 nebo kosém mm inch 2/3 3/4 4/6 27 x 0,90 1-1/16 x 0,035 V-POS 34 x 1,10 1-3/8 x 0,042 V-POS V-POS V-POS 41 x 1,30 1-5/8 x 0,050 V-POS V-POS V-POS 54 x 1,60 2-1/8 x 0,063 V-POS V-POS V-POS 67 x 1,60 2-5/8 x 0,063 V-POS V-POS V-POS = variabilní zub s kladným úhlem čela M PROFILE Universal Plus Použití: pás pro všeobecné použití (all-round) oceli do pevnosti v tahu 1400 N/mm², konstrukční, cementační, nitridační, pružinové, nástrojové všech druhů včetně vysokolegovaných řezání profilů, trubek, stavebních nosníků jednotlivě, ve vrstvě i ve svazku, řezy náchylné k vibracím a svírání materiály s vnitřním pnutím, náchylné ke svírání řezu méně vhodný pro plné materiály pro široký rozsah řezných prací kladný úhel čela V-POS» špičky zubů z materiálu M 42, zpracované na 68 HRc» profilový variabilní zub s mírně kladným úhlem čela, se zvýšenou pevností a sníženou náchylností k vibracím» některé rozměry a TPI (označeno *) se vyrábí se zvlášť širokým rozvodem, eliminujícím svírání řezu 16 mm inch 2/3 3/4 5/7 8/11 12/16 20 x 0,90 3/4 x 0,035 V-POS V-POS V-POS 27 x 0,90 1-1/16 x 0,035 V-POS V-POS V-POS V-POS 34 x 1,10 1-3/8 x 0,042 V-POS V-POS* V-POS V-POS 41 x 1,30 1-5/8 x 0,050 V-POS* V-POS* V-POS V-POS 54 x 1,30 2-1/8 x 0,050 V-POS V-POS V-POS 54 x 1,60 2-1/8 x 0,063 V-POS* V-POS* V-POS V-POS = variabilní zub s kladným úhlem čela

17 M EXPERT PLUS M 51 Použití: oceli do pevnosti v tahu 1700 N/mm 2 austenitické nerezové oceli slitiny na bázi niklu titan a speciální bronzy plný materiál středních rozměrů tlustostěnné trubky zvášť trvanlivé zuby pro tvrdé oceli a slitiny středních rozměrů zvlášť kladný úhel čela V-POS+» špičky zubů z materiálu HSS M51, » variabilní zvlášť silný tvar zubu se zvlášť kladným úhlem čela» velkému ohřevu a opotřebení odolávající špičky zubů z materiálu HSS M51 zvyšují životnost pásu ve všech tvrdých a problematických ocelích mm inch 1,4/2 2/3 3/4 4/6 27 x 0,90 1-1/16 x 0,035 V-POS+ V-POS+ V-POS+ 34 x 1,10 1-3/8 x 0,042 V-POS+ V-POS+ V-POS+ 41 x 1,30 1-5/8 x 0,050 V-POS+ V-POS+ 54 x 1,60 2-1/8 x 0,063 V-POS+ V-POS+ 67 x 1,60 2-5/8 x 0,069 V-POS+ V-POS = variabilní zub s kladným úhlem čela M MASSIVE M 51 Použití: oceli do pevnosti v tahu 1700 N/mm 2 austenitické nerezavějící oceli slitiny na bázi niklu plný materiál středních rozměrů zvlášť kladný úhel čela V-POS+ extrémně odolné ostřené zuby pro nejtvrdší oceli a slitiny středních rozměrů (broušený zub)» přesné, borazonem broušené špičky zubů z materiálu HSS M » variabilní zub se zvlášť kladným úhlem čela ve spojení s ostřenou geometrií a proměnným skupinovým rozvodem výborně odvádí třísku» fazetované zuby zajišťují výborné vedení pásu při nižších vibracích» tvrdost špiček zubů asi 69 HRc zvyšuje životnost pásu a hospodárnost mm inch 1,4/2 2/3 3/4 34 x 1,10 1-3/8 x 0,042 V-POS+ V-POS+ 41 x 1,30 1-5/8 x 0,050 V-POS+ V-POS+ 54 x 1,60 2-1/8 x 0,063 V-POS+ V-POS+ 67 x 1,60 2-5/8 x 0,063 V-POS+ V-POS+ = variabilní zub s extrémně kladným úhlem čela 17

18 Řezné nástroje na kov M MASSIVE PLUS M 51 Použití: větší průřezy materiálu oceli vysoké pevnosti v tahu (do N/ mm 2 ) nerezové oceli oceli s dlouhou třískou titanové slitiny niklové slitiny speciální bronzy nejvyšší řezný výkon pro velké průřezy a obtížně dělitelné materiály (tlakovým broušením vyrobený zub) kladný úhel čela V-POS» plně broušené zuby kombinované s optimální tvrdostí HRc špiček zubů zaručují nejhladší povrch» zvlášť kladný úhel čela spolu s variabilním skupinovým rozvodem vede k dokonalé a hladké řezné ploše» krátké časy řezu a mimořádná životnost jsou výhody pásu Massive Plus M 51 mm inch 0,75/1,25 1/1,5 1,4/2 2/3 41 x 1,30 1-5/8 x 0,050 V-POS+ V-POS+ 54 x 1,60 2-1/8 x 0,063 V-POS+ V-POS+ V-POS+ V-POS+ 67 x 1,60 2-5/8 x 0,063 V-POS+ V-POS+ V-POS+ 80 x 1,60 3-1/8 x 0,063 V-POS+ V-POS+ V-POS = variabilní zub s kladným úhlem čela 18

19 Pilové pásy - nástrojová ocel Pilové pásy nástrojová ocel Použití: oceli běžných jakostí do pevnosti v tahu 700N/mm 2 řezání jednotlivě i v menším svazku barevné kovy plný materiál menších průřezů, trubky i profily zub Standard - profily, trubky, plechy, tvarové řezy v kovech i nekovech zub Hook: plný materiál, silnostěnné profily a trubky, termoplasty, dřevotříska zub Skip: tvrdé plasty, tvrdé laminované desky CS pro kusovou výrobu a méně náročné aplikace» nosná část i zuby z uhlíkové nástrojové oceli» břity zubů vysokofrekvenčně kaleny a popuštěny na tvrdost HRc» tvar zubů Standard, Hook nebo Skip Balení:» dodává se v délce 30 m v krabici, nebo svařované na požadovanou délku c 125 W STANDARD Pilové pásy na kov STANDARD z nástrojové oceli (mm) m (kg) 4 x 0, ,02 6 x 0, ,03 8 x 0, ,04 10 x 0, ,05 13 x 0, ,06 16 x 0, ,10 20 x 0, ,14 25 x 0, , c 125 W HOOK SKIP Pilové pásy na kov HOOK a SKIP z nástrojové oceli (mm) HOOK SKIP m (kg) 6 x 0, ,03 8 x 0,65 4 0,04 10 x 0, ,05 13 x 0, ,06 16 x 0, ,10 20 x 0, ,14 25 x 0, ,20 19

20 Strojní pilové listy Strojní pilové listy Všeobecná doporučení pro použití strojních pilových listů na kov Volba správného druhu strojních pilových listů Volba pilového listu se správným počtem zubů na 25 mm závisí na rozměrech a druhu řezaného materiálu. 14 zubů / 25 mm pro řezání tenkých materiálů všech druhů jako jsou trubky, profily apod. 10 zubů / 25 mm pro řezání malých a středních tlouštěk všech druhů materiálu 6 zubů / 25 mm pro řezání velkých tlouštěk všech druhů materiálu 4 zuby / 25 mm pro řezání velkých tlouštěk měkkých materiálů Materiál Automatová ocel Stavební ocel Konstrukčni ocel Zušlechtěná ocel Nitridová ocel Nelegovaná nástrojová ocel Legovaná nástrojová ocel Doporučený počet zubů na 25 mm pro jednotlivé druhy materiálu Průměr materiálu (mm) Počet zubů na 25 mm Pérová ocel Žárupevná ocel Nerezová ocel Ocel a temperovaná litina do 200HB Šedá litina přes 200HB Litina Dural, bronz, hliník, mosaz

21 Návod na správné použití strojních pilových listů 1. Je třeba věnovat strojním pilovým listům stejnou péči jako je věnována jiným obráběcím nástrojům. 2. Udržovat strojní pilu v dobrém technickém stavu. Zvlášť je třeba kontrolovat zda: a) je funkčně v pořádku zvedací zařízení a jeho chod, b) zda olejová pumpa zvedacího zařízení je čistá a prostá vzduchových bublin. 3. Upevnit pilový list do stroje ve správné poloze a tento správně napnout. 4. Řezaný materiál upínat pevně do svěráku tak, aby byl co největší počet zubů (nejméně 4, nejvíce 30) v záběru. 5. Při řezání více kusů musí být každý kus pevně upnut. 6. Při řezání odlitků důkladně pilníkem nebo ocelovým kartáčem odstranit z povrchu odlitku písek, který způsobuje velmi rychlé otupení pilového listu. 7. Při spouštění stroje snižovat rám pily opatrně a změnit tlak nebo snížit posuv pro několik prvních řezů (platí při prvním použití nového listu). 8. Nepoužívejte příliš velký ani příliš malý tlak. 9. Při řezání používejte zásadně chladící kapalinu. 10. Při odříznutí dvou nebo tří kusů překontrolujte napnutí pilového listu. 11. Po určité době řezání kontrolujte dobu řezu a je-li tato nepoměrně dlouhá, vyměňte ihned pilový list za nový. 12. Nikdy nezačínejte řezat novým pilovým listem ve starém řezu. Rozvod opotřebovaného listu byl již menší a řez je pro nový pilový list příliš úzký. Je třeba materiál uvolnit, otočit a začít řezat znovu. Závady a jejich příčiny 1. Rychlé otupení 2. Vylamování zubů» nesprávná volba počtu zubů» nepřesné upnutí pilového listu» velká rychlost - zvláště při řezání tvrdých materiálů» příliš velký tlak - rychlé otupení zubů» nedostatečný tlak - zuby třou a nezařezávají» nedostatečné chlazení» závada v mechanismu pro zpětný chod» příliš malý počet zubů na 25 mm při řezání slabých dílců» řezání ostrých hran nebo tenkých kusů tak, nejsou v záběru aspoň 4 za sebou jdoucí zuby» nesprávné upnutí materiálu 3. Zlomení pilového listu 4. Křivý řez» neodborné napnutí pilového listu v rámu stroje» nevhodně volený pilový list pro velký posuv» neopatrné spouštění rámu» nedokonale upnutý řezaný materiál» zavedení nového pilového listu do řezu vytvořeného opotřebovaným pilovým listem» vzpříčení materiálu při dokončování řezu» vadná ložiska ve stroji nebo vadný zdvih» špatné uchycení pilového listu ve stroji» nedostatečně upnutý pilový list» nedostatečně upnutý řezaný materiál» příliš velký tlak a nevhodný pilový list» tvrdá místa v řezaném materiálu» vadný stroj - opotřebení ložisek, posunutí rámu Správnou volbou pilového listu pro určitý druh materiálu a jeho rozměry jakož i dodržováním uvedeného návodu na používání pilových listů docílíte hospodárného řezného výkonu. 21

22 Strojní pilové listy Strojní pilové listy Použití: konstrukční, nástrojové a rychlořezé ocelí a litiny neželezné kovy plné průřezy, trubky, profily apod » z vysoce výkonné švédské rychlořezné oceli, kalené a popuštěné pro maximální řezný výkon» materiál: HSS = DMo 5 = Nr = ČSN 19830» zuby střídavě rozvedené» provedení pro strojní rámové pily a pro KASTO stroje Pilové listy na kov STANDARD z nástrojové oceli (mm) m (kg) 300 x 25 x 1, , x 25 x 1, , x 25 x 1, , x 32 x 1, , x 25 x 1, , x 32 x 1, , x 40 x 2, , x 32 x 1, , x 40 x 2, , x 40 x 2, , x 50 x 2, , x 50 x 2, , x 50 x 2, , x 50 x 2, , x 50 x 2, ,67 Strojní listy kmitos Použití: vhodné pro pneumatické a elektrické stroje jako FEIN, Spitzhas, Premag, Rockwell aj. řezání tahem vzhůru i směrem dolů měkké oceli, ocelové profily plasty dřevotřískové desky » z vysoce výkonné švédské rychlořezné oceli, kalené a popuštěné pro vysoký řezný výkon» materiál: HSS = DMo 5 = Nr = ČSN 19830» zuby střídavě rozvedené, u menších roztečí vlnovitě rozvedené Pilové listy KMITOS na kovy (mm) m (kg) 180 x 27 x 1, , x 27 x 1, , x 27 x 1, , x 27 x 1, , x 27 x 1, , x 27 x 2, ,20

23 Ruční nářadí Rám ruční pily na kov» masivní rám z ploché oceli» ve spojení s pilovým listem vhodný k řezání ocelí, barevných kovů a plastů» možnost upnutí všech druhů a šířek listu L (mm) V (mm) ks m (kg) ,62 500mm 400mm 300mm 200mm 100mm Ruční pila na kov - ALU Profil» profesionální pila na kov z hliníkových slitin» napínací mechanismus pro snadnou výměnu listu» možnost uchycení listu i pod úhlem 45» vyměnitelný list, šířka 13 mm» zásobník až na 10 listů L (mm) V (mm) ks m (kg) ,64 500mm 400mm 300mm 200mm 100mm 0 L délka pilového listu [mm], V výška pily [mm], ks kusů v balení 23

24 Ruční nářadí Ruční listy na kov , Pilové listy na kov Cr» pilový list na kov z legované oceli» kalené jednostranné ozubení a vlnovitý rozvod zubů» vhodný k řezání ocelí, barevných kovů a plastů L (mm) H (mm) ks m (kg) , 24, , HSS - celokalený (ALL HARD)» pilový list na kov z vysoce legované rychlořezné oceli pro vysoký řezný výkon» jednostranné ozubení a vlnovitý rozvod zubů» vhodný k řezaní všech jakostí, vhodný pro nejtvrdší materiály, odolný proti opotřebení L (mm) H (mm) ks m (kg) , , HSS (FLEXIBLE)» pilový list na kov z vysoce legované rychlořezné oceli pro vysoký řezný výkon» jednostranné ozubení a vlnovitý rozvod zubů» vhodný k řezaní houževnatých, obtížně dělitelných ocelí, barevných kovů a plastů L (mm) H (mm) ks m (kg) , , Bi-Metal» tělo pilového listu z legované oceli se zuby z vysoce legované rychlořezné oceli» jednostranné ozubení a vlnovitý rozvod zubů» kombinace dvou materiálů zaručující vysoký řezný výkon a zároveň extrémní pružnost» vhodný k řezaní houževnatých, obtížně dělitelných ocelí, barevných kovů a plastů L (mm) H (mm) ks m (kg) , , Bi-Metal - skupinové ozubení (VARIABLE TEETH) 20/24 TPI» tělo pilového listu z legované oceli se zuby z vysoce legované rychlořezné oceli» jednostranné ozubení a vlnovitý rozvod zubů» kombinace dvou materiálů zaručující vysoký řezný výkon a zároveň extrémní pružnost, se skupinovým ozubení se dosáhne rychlejší řez» vhodný k řezaní všech druhů materiálů nad Ø 3mm L (mm) H (mm) ks m (kg) , , Cr» pilový list na kov z legované oceli» kalené oboustranné ozubení, vlnovitý rozvod zubů» vhodný k řezání ocelí, barevných kovů a plastů L (mm) H (mm) ks m (kg) , 24, , , 24, , HSS» pilový list na kov z vysoce legované rychlořezné oceli pro vysoký řezný výkon» oboustranné ozubení, vlnovitý rozvod zubů» vhodný k řezaní houževnatých, obtížně dělitelných ocelí, barevných kovů a plastů L (mm) H (mm) ks m (kg) , , L délka pilového listu [mm], H šířka listu [mm], ks kusů v balení

25 25

26 Poznámky: 26

27 Průmyslové nože Katalog STEEL CENTERS je pouze v anglické verzi PILANA TOOLS Metal Saws spol. s r.o. Nádražní HULÍN Tel.: Fax: metal@pilana.cz

28 Vydání 2009
