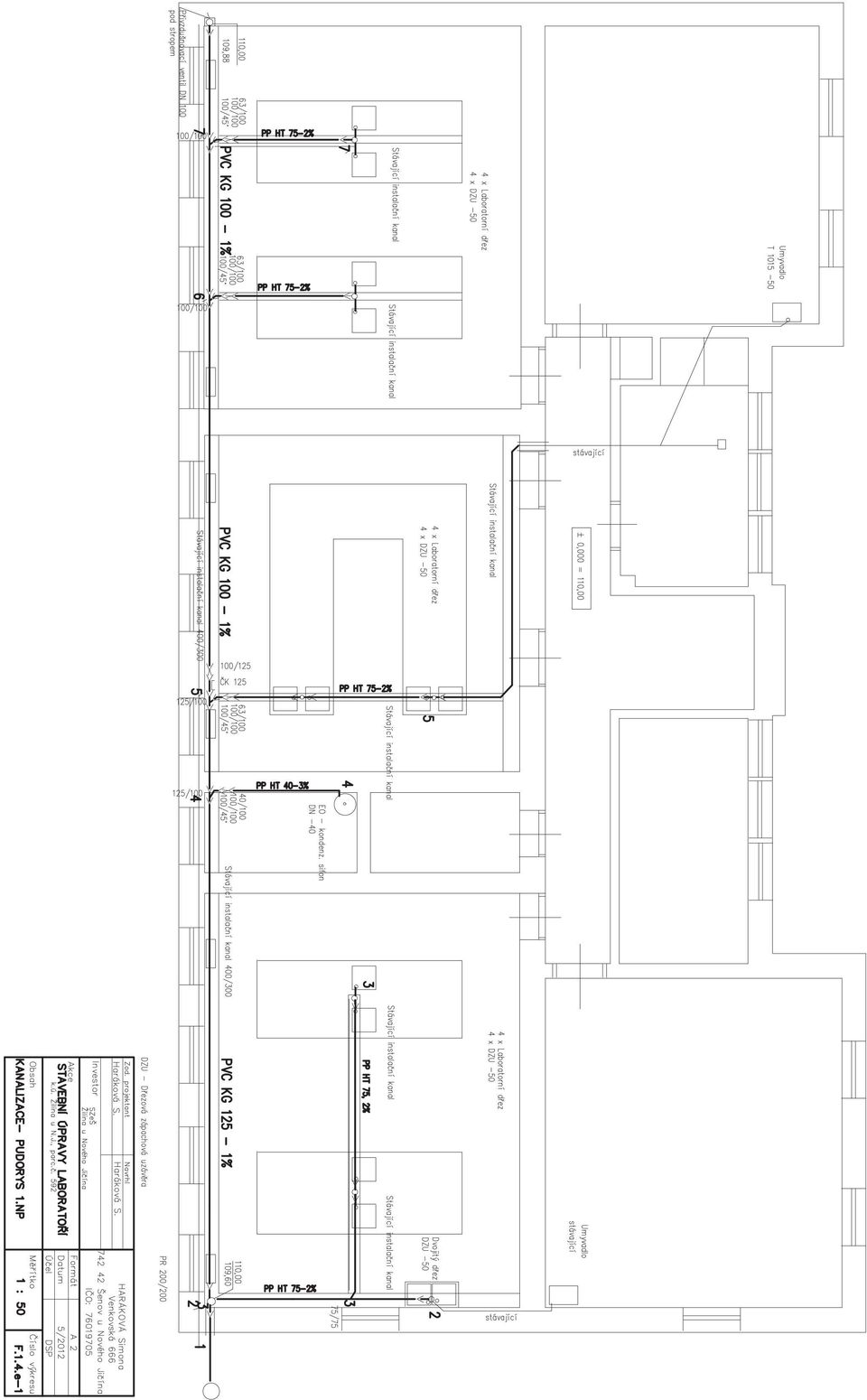

1 Akce : STAVEBNÍ ÚPRAVY LABORATOŘÍ k.ú. Žilina u N.J., parc.č. 592 Investor : Střední škola přírodovědná a zemědělská Žilina u Nového Jičína PROJEKT PRO STAVEBNÍ POVOLENÍ -F.1.4.e ZDRAVOTECHNIKA- Obsah projektu : Technická zpráva Výpis materiálu Výkresová část F.1.4.e. -1 Kanalizace -+ půdorys 1.NP F.1.4.e -2 Kanalizace - schéma F.1.4.e -3 Vodointalace půdorys 1.NP F.1.4.e-4 Vodoinstalace - schéma Nový Jičín, květen 2012 Vypracovala: Haráková S.

1.4.e ZDRAVOTECHNIKA- Obsah projektu : Technická zpráva Výpis materiálu Výkresová část F.1.4.e. -1 Kanalizace -+ půdorys 1.

2 Technická zpráva 1. Úvod Na základě požadavku investora byl vypracován projekt vnitřní splaškové kanalizace a nové rozvody vody pro objekt laboratoří Střední přírodovědné a zemědělské školy, Nový Jičín - Žilina. 2. INŽENÝRSKÉ SÍTĚ Přes pozemek střední zemědělské školy je vedena přípojka splaškové kanalizace zaústěna do čerpací šachty Vnitřní kanalizace Od zařizovacích předmětů budou svedeny splaškové vody ležatou kanalizací potrubím PVC KG DN 100,125 hrdlovým.připojovací potrubí od jednotlivých zařizovacích předmětů bude z novoduru. Potrubí bude vedeno ve stávajícím instalačním kanále. Vzhledem k malé výšce 400 mm bude potrubí po dohodě s investorem vedeno ve spádu 1 %..Součásti zařizovacích předmětů jsou zápachové uzávěrky.ležatá kanalizace je svedená před objekt laboratoří do nově navržené korugované šachty.stoupací potrubí bude ukončeno pod stropem přivzdušňovacím ventilem. Kanalizace bude podrobená zkoušce těsnosti vodou. Na kanalizaci bude napojen odkap od pojistného ventilu zásobníku TUV. Na navržený rozvod bude přepojeno stávající potrubí na přípojku č Před zahájením prací je nutnou sondou ověřit skutečnou hloubku stávajícího potrubí a dimenzi Vodoinstalace Vnitřní instalace teplé a cirkulační vody je navržená z plastového potrubí PPr s tepelnou izolací. Ve stávajícím instalačním kanále je proveden rozvod studené vody v oceli nutno ověřit technický stav. Nově nutno dovést studenou vodu k nově navrženému ohřívači TUV. Stávající ohřev TUV elektrickým průtokovým ohřívačem nad dvojdřezem bude zrušen. Ohřev TUV je řešen elektrickým zásobníkovým ohřívačem 125 l, který bude umístěn v prostoru kabinetu. Pro ekonomičtější provoz je navrženo cirkulační potrubí na němž bude osazeno cirkulační čerpadlo,které bude spínáno spínacími hodinami. Připojení na rozvod vody musí být provedeno podle ČSN s osazením normou stanovených armatur. Instalace vody bude podrobená po provedené montáži zkoušce těsnosti. Výtokové baterie byly navrženy ve standartním provedení pákové stojánkové baterielaboratorní. Před zahájením stavby je nutné projednat s investorem jejich skutečný výběr. U potrubí kotován vnitřní průměr - DN.

INŽENÝRSKÉ SÍTĚ Přes pozemek střední zemědělské školy je vedena přípojka splaškové kanalizace zaústěna do čerpací šachty. 2.

3 3. Způsob zajištění ochrany zdraví a bezpečnosti pracovníků - bude dodržována vyhláška č. 324/1990 Sb. o bezpečnosti práce a technických zařízeních při stavebních pracích vč. změn a dodatků, zákon č. 309/2006 Sb., NV č. 378/2001 Sb. stanovící bližší požadavky na bezpečný provoz a používání technických zařízení, přístrojů a nářadí, NV č. 362/2005 Sb. stanovící požadavky na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky, NV č. 21/2003 Sb. stanovící technické požadavky na osobní ochranné prostředky, NV č. 178/2001 Sb. stanovící podmínky ochrany zdraví zaměstnanců při práci. 4. OCHRANA ZDRAVÍ A ŽIVOTNÍHO PROSTŘEDÍ Při výstavbě se doporučuje užívat v největší možné míře ekologické a hygienicky nezávadné stavební materiály např. s ISO Je nutné dbát na správné nakládání s odpady. Při výstavbě bude dodržován zákon č. 114/1992 Sb. o ochraně přírody a krajiny ( vč. Zákona č. 460/2004 Sb., Zákon č. 218/2004 Sb. A Zákona č. 168/2004 Sb. ), Zákon č. 76/2002 Sb. a 86/2002 Sb. resp. č. 521/2002 Sb. o integrované prevenci a omezování znečištění a Vyhl. č. 395/1992 Sb. o ochraně přírody. Nakládání s odpady - odpady vzniklé při výstavbě i dále při užívání stavby se budou dle zákona č. 185/2001 Sb. ( vč. Zákona č. 188/2004 Sb. ) třídit na recyklovatelné a nerecyklovatelné. Recyklovatelné ( papírové obaly stavebních materiálů apod. ) se budou předávat k druhotnému zpracování do nejbližší provozovny Sběrných surovin, nerecyklovatelné ( odřezky dřevěných hranolů a latí, zbytky betonu, fóliové obaly stavebních materiálů apod. ) se budou ukládat do speciálních nádob k tomu určených a likvidaci zajistí smluvně specializovaná firma odvozem na řízenou skládku nebo k jinému zpracování.

stanovící požadavky na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky, NV č. 21/2003 Sb. stanovící technické požadavky na osobní ochranné prostředky, NV č.
