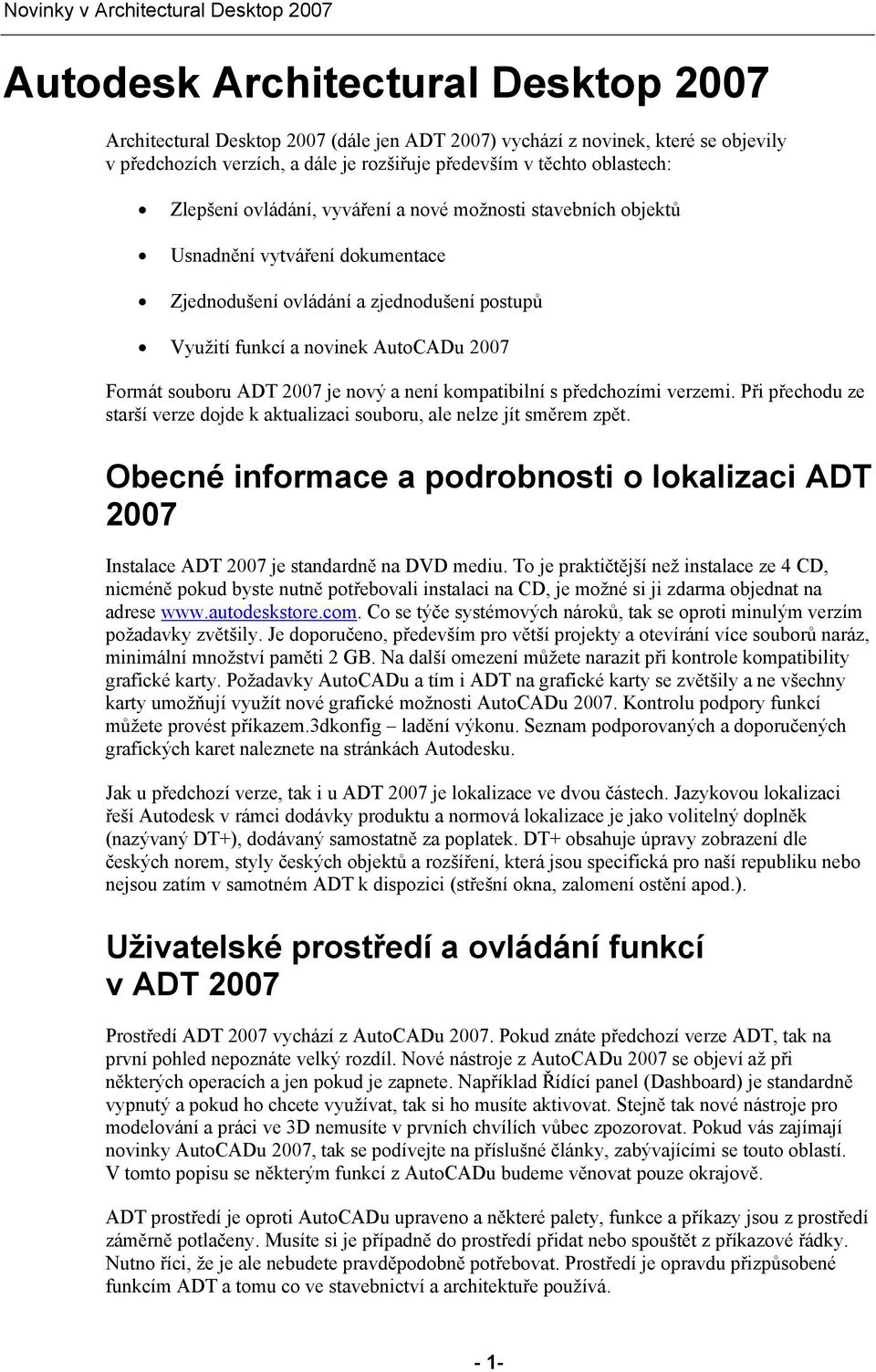

1 Novinky v Architectural Desktop 2007 Autodesk Architectural Desktop 2007 Architectural Desktop 2007 (dále jen ADT 2007) vychází z novinek, které se objevily v předchozích verzích, a dále je rozšiřuje především v těchto oblastech: Zlepšení ovládání, vyváření a nové možnosti stavebních objektů Usnadnění vytváření dokumentace Zjednodušení ovládání a zjednodušení postupů Využití funkcí a novinek AutoCADu 2007 Formát souboru ADT 2007 je nový a není kompatibilní s předchozími verzemi. Při přechodu ze starší verze dojde k aktualizaci souboru, ale nelze jít směrem zpět. Obecné informace a podrobnosti o lokalizaci ADT 2007 Instalace ADT 2007 je standardně na DVD mediu. To je praktičtější než instalace ze 4 CD, nicméně pokud byste nutně potřebovali instalaci na CD, je možné si ji zdarma objednat na adrese Co se týče systémových nároků, tak se oproti minulým verzím požadavky zvětšily. Je doporučeno, především pro větší projekty a otevírání více souborů naráz, minimální množství paměti 2 GB. Na další omezení můžete narazit při kontrole kompatibility grafické karty. Požadavky AutoCADu a tím i ADT na grafické karty se zvětšily a ne všechny karty umožňují využít nové grafické možnosti AutoCADu Kontrolu podpory funkcí můžete provést příkazem.3dkonfig ladění výkonu. Seznam podporovaných a doporučených grafických karet naleznete na stránkách Autodesku. Jak u předchozí verze, tak i u ADT 2007 je lokalizace ve dvou částech. Jazykovou lokalizaci řeší Autodesk v rámci dodávky produktu a normová lokalizace je jako volitelný doplněk (nazývaný DT+), dodávaný samostatně za poplatek. DT+ obsahuje úpravy zobrazení dle českých norem, styly českých objektů a rozšíření, která jsou specifická pro naší republiku nebo nejsou zatím v samotném ADT k dispozici (střešní okna, zalomení ostění apod.). Uživatelské prostředí a ovládání funkcí v ADT 2007 Prostředí ADT 2007 vychází z AutoCADu Pokud znáte předchozí verze ADT, tak na první pohled nepoznáte velký rozdíl. Nové nástroje z AutoCADu 2007 se objeví až při některých operacích a jen pokud je zapnete. Například Řídící panel (Dashboard) je standardně vypnutý a pokud ho chcete využívat, tak si ho musíte aktivovat. Stejně tak nové nástroje pro modelování a práci ve 3D nemusíte v prvních chvílích vůbec zpozorovat. Pokud vás zajímají novinky AutoCADu 2007, tak se podívejte na příslušné články, zabývajícími se touto oblastí. V tomto popisu se některým funkcí z AutoCADu budeme věnovat pouze okrajově. ADT prostředí je oproti AutoCADu upraveno a některé palety, funkce a příkazy jsou z prostředí záměrně potlačeny. Musíte si je případně do prostředí přidat nebo spouštět z příkazové řádky. Nutno říci, že je ale nebudete pravděpodobně potřebovat. Prostředí je opravdu přizpůsobené funkcím ADT a tomu co ve stavebnictví a architektuře používá. - 1-

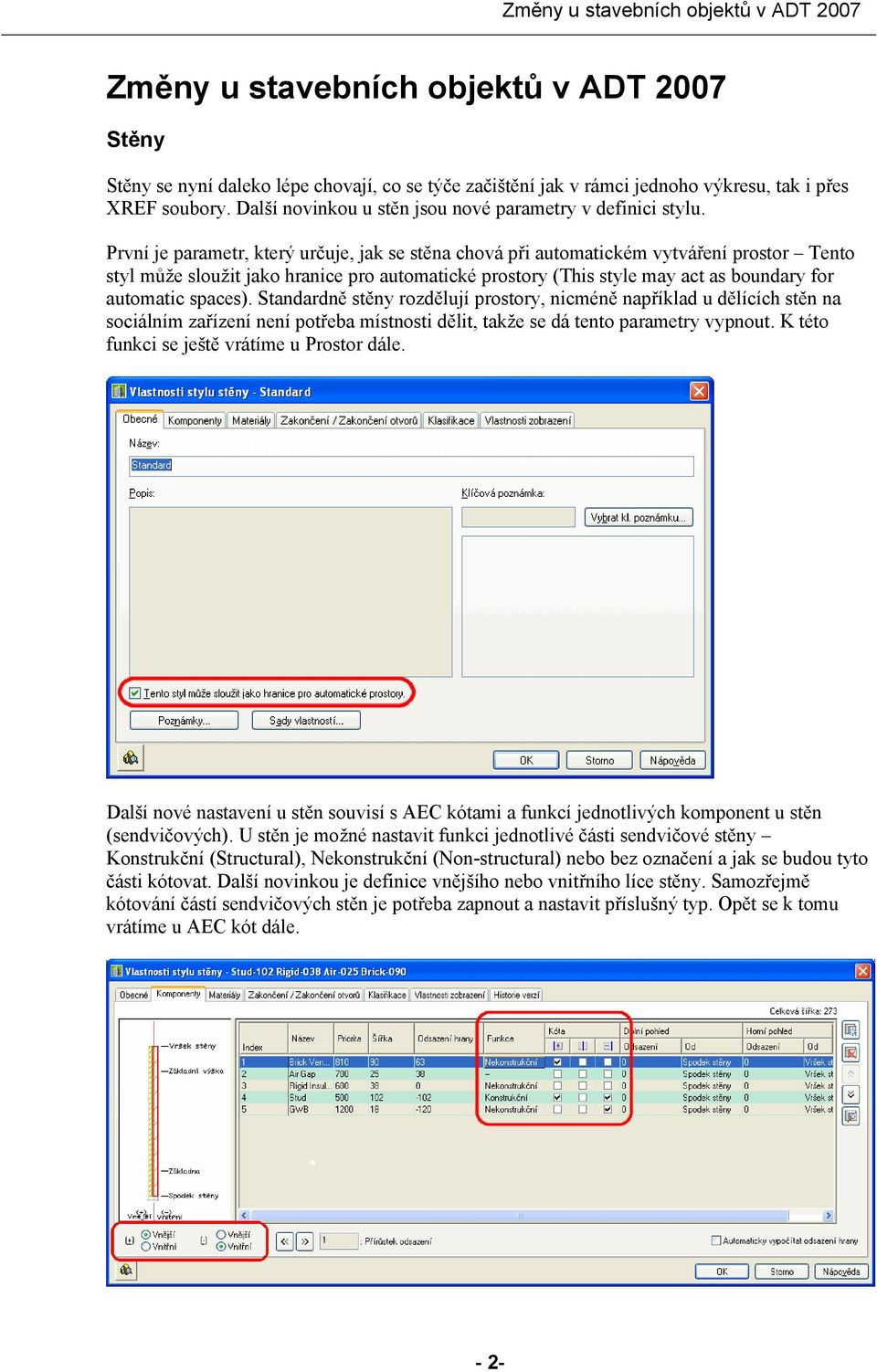

2 Změny u stavebních objektů v ADT 2007 Změny u stavebních objektů v ADT 2007 Stěny Stěny se nyní daleko lépe chovají, co se týče začištění jak v rámci jednoho výkresu, tak i přes XREF soubory. Další novinkou u stěn jsou nové parametry v definici stylu. První je parametr, který určuje, jak se stěna chová při automatickém vytváření prostor Tento styl může sloužit jako hranice pro automatické prostory (This style may act as boundary for automatic spaces). Standardně stěny rozdělují prostory, nicméně například u dělících stěn na sociálním zařízení není potřeba místnosti dělit, takže se dá tento parametry vypnout. K této funkci se ještě vrátíme u Prostor dále. Další nové nastavení u stěn souvisí s AEC kótami a funkcí jednotlivých komponent u stěn (sendvičových). U stěn je možné nastavit funkci jednotlivé části sendvičové stěny Konstrukční (Structural), Nekonstrukční (Non-structural) nebo bez označení a jak se budou tyto části kótovat. Další novinkou je definice vnějšího nebo vnitřního líce stěny. Samozřejmě kótování částí sendvičových stěn je potřeba zapnout a nastavit příslušný typ. Opět se k tomu vrátíme u AEC kót dále. - 2-

3 Novinky v Architectural Desktop 2007 Prostory K velkým změnám došlo u prostor. Jejich možnosti se změnily z důvodu změny celého konceptu definice místností, ploch, prostor apod. V předchozích verzích bylo trochu matoucí, že existují prostory, jako 3D objekty na popis místností a také 2D plochy (area), které mají některé vlastnosti obdobné, ale používají se trochu jinak. V ADT 2007 jsou plochy (area) zrušeny a jejich vlastnosti přešly do prostor. Dále dřívější hranice prostor byly integrovány do objektu prostor. Navíc byly prostory dále rozšířeny i o další parametry. Pokud otevřete v ADT 2007 starší soubor, který používal plochy, tak tyto plochy budou převedeny na prostory. Vazba mezi stejnými prvky v ADT 2007 a staršími verzemi je následující: Autodesk Architectural Desktop 2006 a starší Prostory (Spaces) Hranice prostor (Space boundaries) Plochy (Areas) Skupiny ploch (Area groups) Definice názvů ploch (Area name definitions) Šablony skupin ploch (Area group templates) Vyhodnocení ploch (Area evaluation) Autodesk Architectural Desktop 2007 Prostory (Spaces) Integrované hranice v prostorách Prostory (Spaces), typu 2D Zóny (Zones) Vypsat definice (List definitions) Šablony zón (Zone templates) Vyhodnocení prostor (Space evaluation) Prostory jsou nyní tří typů: 2D dá se říci ekvivalent dřívějších ploch Vytažení (Extrusion) dřívější prostory v předchozích verzích ADT, oproti 2D mají definovanou i výšku a další prostorové rozměry. Volný (Freeform) volný tvar prostoru, který nemusí být hranol. Jeho úpravy jsou podobné jako u hmotových prvků. Typickým příkladem je prostor vyplňující podkroví. Upraveno a vylepšeno bylo vytváření prostorů, ať manuální nebo automatické generování. Pokud zvolíte funkci pro generování prostor, tak můžete zvolit typ prostor, styl, nastavit z jakých prvků se budou prostory odvozovat (stěny, 2D grafika ) a další parametry. Lze rovnou při vytváření připojit popisku a parametry výkazů. Při automatickém vytváření stačí zvolit funkci Vytvořit Vše (Generate All) a například ze stěn v půdorysu se vytvoří prostory jednotlivých místností. U stěn je potřeba správně nastavit, zda tvoří hranici prostor nebo ne viz nové možnosti stěn. Aktualizace prostor je bohužel stále nutné dělat poloautomaticky, tedy vybrat prostor a zvolit funkci pro aktualizaci. Pokud na půdorys s již vytvořenými prostory pustíte nové automatické generování prostor, tak se doplní pouze chybějící a zaktualizují stávající. Nedojde k duplikaci, což je velmi důležité. - 3-

4 Změny u stavebních objektů v ADT 2007 Prostory při vytváření jsou nebo nejsou asociativní. Pokud chcete prostor editovat manuálně (například typ freeform), tak je potřeba tuto asociativitu nejprve zrušit. Pozor na to, že pokud asociativitu prostor s prvky zrušíte, tak ji již nejde znovu vrátit. S Volnými (Freeform) prostory se pracuje stejně jako například s objemovými prvky. Musíte nejprve zrušit asociativitu a pak pomocí pravého tlačítka zvolit Editaci na místě (Edit in Place). Pro počítání ploch prostor ve výkazech jsou nyní k dispozici u prostor 2 výšky, kde je možné definovat výpočty ploch. Tato možnost funguje samozřejmě pouze u prostory typu vytažení a volný. - 4-

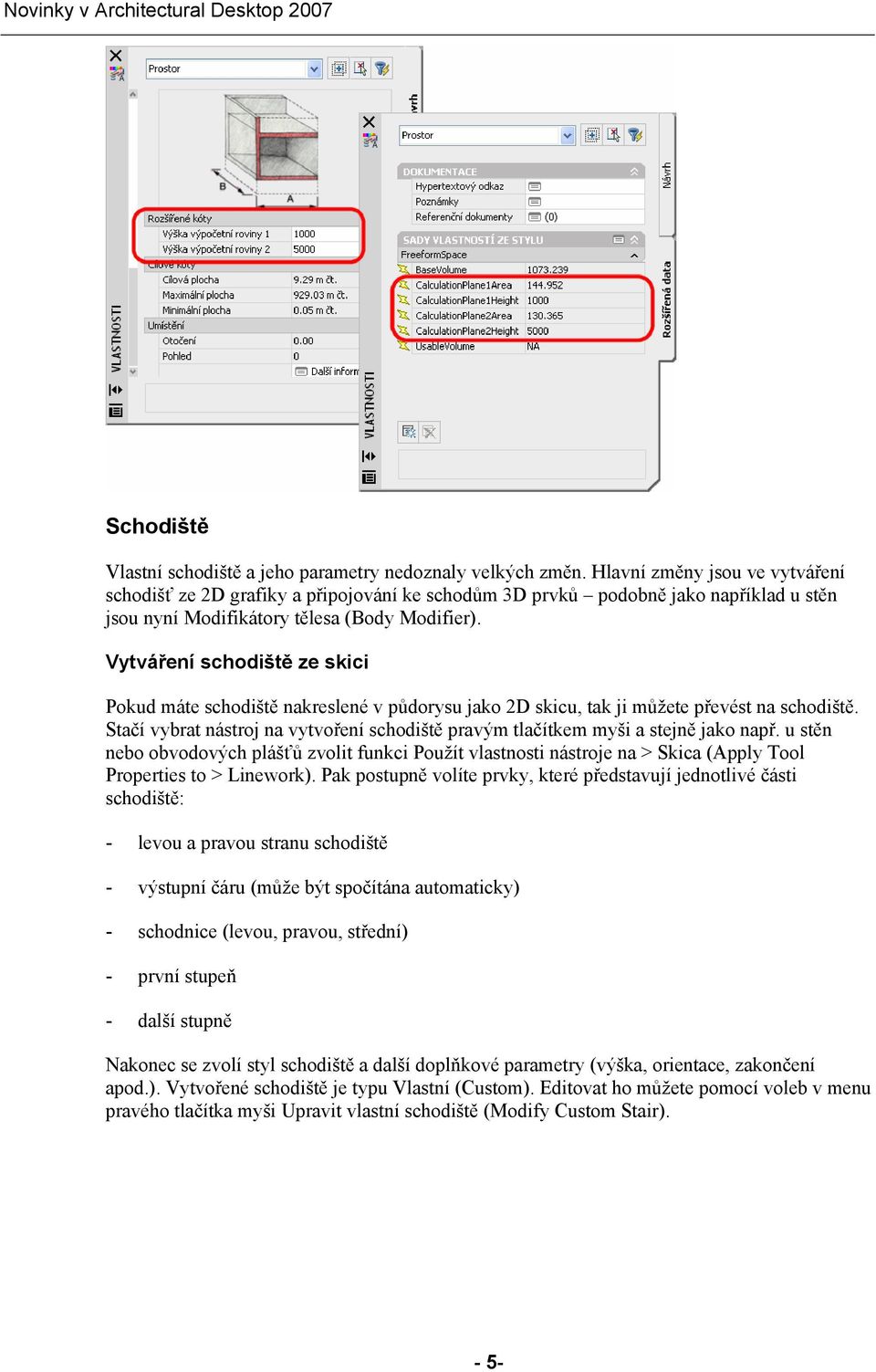

5 Novinky v Architectural Desktop 2007 Schodiště Vlastní schodiště a jeho parametry nedoznaly velkých změn. Hlavní změny jsou ve vytváření schodišť ze 2D grafiky a připojování ke schodům 3D prvků podobně jako například u stěn jsou nyní Modifikátory tělesa (Body Modifier). Vytváření schodiště ze skici Pokud máte schodiště nakreslené v půdorysu jako 2D skicu, tak ji můžete převést na schodiště. Stačí vybrat nástroj na vytvoření schodiště pravým tlačítkem myši a stejně jako např. u stěn nebo obvodových plášťů zvolit funkci Použít vlastnosti nástroje na > Skica (Apply Tool Properties to > Linework). Pak postupně volíte prvky, které představují jednotlivé části schodiště: - levou a pravou stranu schodiště - výstupní čáru (může být spočítána automaticky) - schodnice (levou, pravou, střední) - první stupeň - další stupně Nakonec se zvolí styl schodiště a další doplňkové parametry (výška, orientace, zakončení apod.). Vytvořené schodiště je typu Vlastní (Custom). Editovat ho můžete pomocí voleb v menu pravého tlačítka myši Upravit vlastní schodiště (Modify Custom Stair). - 5-

6 Změny u stavebních objektů v ADT 2007 Podobně lze upravovat i standardně vytvořené schodiště v ADT, pokud ho po vytvoření převedete na typ Vlastní (Custom). Připojení vlastních prvků ke schodišti Pokud například chcete vytvořit atypické první stupně u schodiště jako na obrázku níže, tak to může být velice komplikovaný, ne-li nemožný proces. Můžete si ale vytvořit 3D objekty (v AutoCADu nebo hmotové objekty ADT) a ty připojit ke stupnici, podstupnici nebo schodnici. Připojíte je jako Modifikátory tělesa (Body Modifier) a zvolíte, k jakému prvku schodiště se mají připojit a zda se mají přičítat nebo odečítat. Tyto připojené prvky lze editovat stejně jako jinde v ADT pomocí nástroje Editace na místě (Edit in Place). Nesmíte ale v dalším kroku změnit původní model schodiště, pak by se připojené objekty chovaly divně. - 6-

7 Novinky v Architectural Desktop 2007 Desky (Stropní i střešní) Asi nejvíce byly v ADT 2007 změněny desky. Změny se týká obou typů, tedy vlastních stropních desek, tak i desek střešních. Jejich vlastnosti jsou obdobné, takže si je probereme na stropních deskách. Při vytváření desek z 2D grafiky se jednodušeji vybírá počáteční hrana (hrana otáčení desky). Při přiblížení k jednotlivé čáře se zobrazuje dynamicky přímka, které po potvrzení určuje počáteční hranu desky. Desky v ADT 2007 mají skutečné oblouky, v předchozích verzích byl oblouk simulován hranami. Skladby desek (Multicomponent slab) Desky mají nyní stejně jako stěny možnost definice jednotlivých komponent. Zadávání je obdobné jako u stěn a obdobné jsou i parametry, materiály, možnosti zobrazení, šrafování apod. K jednotlivým komponentám desky se vztahují i další funkce jako jsou Kolizní podmínky (Interference conditions) a Modifikátory tělesa (Body modifiers). - 7-

8 Změny u stavebních objektů v ADT 2007 Připojení vlastních prvků k des+ce K desce lze nyní připojovat vlastní objekty, které se stanou její součástí. Dá se tak snadno doplnit k desce nebo její komponentě prvek, který je atypický, například k základové desce připojit pásy základů a patky sloupů. Prvky lze přičítat a odečítat a funkce je obdobná jako u jiných objektů v ADT, tzv. Modifikátory tělesa (Body Modifier). Nezaměňujte tuto funkci s Kolizními podmínkami (Interference Conditions). Ty nadále zůstávají u desek dostupné a slouží především tam, kde je potřeba řídit vztah mezi 2 a více objekty v modelu, například prostup sloupu stropem apod. Zábradlí U zábradlí je jeden nový parametr v jeho vlastnostech Kolmé stojky (Perpendicular posts). Řídí, zda stojky například na schodišti nebo rampě mají být svisle nebo kolmo ke schodišti/rampě. Další novinkou ve stylu zábradlí je oddělená definice pevné stojky je možné jinak nastavit první, poslední a ostatní pevné stojky (Fixed posts). - 8-

9 Novinky v Architectural Desktop 2007 Konstrukční prvky Ke konstrukčním prvkům byly přidány stejné nástroje jako u zmiňovaných předchozích objektů Modifikátor tělesa (Body modifier) a Kolizní podmínky (Interference conditions). Můžete tedy upravovat 3D tvar konstrukčních prvků nebo řešit vztahy mezi 2 a více objekty. Nástroje pro dokumentaci Výhodou ADT je jeho integrace s funkcemi AutoCADu a možnost nadále používat známé pracovní postupy a postupně integrovat další funkce. Nemusí se vždy jednat pouze o 3D objekty, ale i funkce pro vytváření 2D stavební dokumentace, které rozšiřují základní vlastnosti AutoCADu a jsou na 3D objektech nezávislé. Nemusíte se tedy pouštět do 3D modelu a přesto můžete využít mnoho funkcí pro 2D, které v samotném AutoCADu nenaleznete. - 9-

10 Nástroje pro dokumentaci Změny u AEC kót AEC kóty se dají bez problémů použít při kótování objektů, které jsou v připojeném XREFu. Aktualizace kóty zohlední změny, které nastaly v připojeném XREFu. AEC kóty mají nyní jednodušší postupy při připojování dalších objektů, které mají být kótovány. Lze vybírat i jiné než stavební objekty 2D prvky AutoCADu, MV bloky apod. Připojené objekty jsou automaticky asociativní, tedy při posunu objektu se mění i AEC kóta. Asociativní body kóty (vynášecí čáry) jsou označeny modrým uzlem. Pokud se připojí body kóty (nyní nazývané vynášení čáry), které nejsou asociativní, jsou označeny žlutě. Vytvořené vynášecí čáry lze rychle rušit pomocí nových - uzlů. Přidávat vynášecí čáry (body) lze pomocí uzlu +. U okótovaných komponent sendvičových stěn jsou nové uzly o, které vám dovolí měnit okótování jednotlivé komponenty stěny. V případě manuálních změn vynášecích čar je možné úpravy vrátit pomocí funkce Odstranit přepis > Všechny vynášecí čáry (Remove Overrides > All Extension lines) v menu pravého tlačítka myši. Tím se dostáváme k novému nastavení a možnostem kótování komponent stěn. Každé stěně se dá nastavit, zda je komponenta konstrukční nebo není, případně bez této definice. Každé komponentě se dá dále nastavit, jak se má nebo nemá pomocí AEC kóty kótovat hrany nebo střed. Toto nastavení se provádí ve stylu stěny a ve stylu AEC kóty se pak určuje, jak se má stěna kótovat nově je možno vybírat Podle stylu (By Style) nebo Konstrukční podle stylu ( Structural By Style) nebo Střed (Center)

11 Novinky v Architectural Desktop 2007 Klasifikace Klasifikace lze přiřadit k více objektům než v minulé verzi ADT. Největší výhodou je možnost využít klasifikace ve výkazech lze je přiřadit k tabulce výkazu. Můžete tak vykazovat prvky určité klasifikace k nim přiřazené. Například můžete vytvořit klasifikaci, která určuje fázi projektu stávající stav, nové objekty apod. a tento stav jednotlivým objektům přiřadit. V tabulce pak můžete vykázat pouze nové objekty

12 Nástroje pro dokumentaci Další novinkou v seznamech je trochu jiné zadávání a přehlednější zobrazení klasifikací. Můžete zadávat více úrovní větví klasifikací, vše je přehlednější a podrobněji se dá definovat požadované hodnoty klasifikace. Lze přenášet myší jednotlivé klasifikace mezi jednotlivými větvemi seznamu. Definice seznamů Novinkou ve stylech v ADT 2007 jsou tzv. List Definitions (česky Definice seznamů, ve správci stylů je trochu nešťastně přeloženo jako Vypsat seznam). V předchozích verzích ADT byly definice názvů ploch. Protože je potřeba podobné nastavení využívat i u jiných objektů, došlo k vytvoření nové definice stylu. Tyto definice lze použít pro názvy prostor, názvy zón a manuální definici vlastností. Definuje se vlastně seznam možných variant ve výběru některé manuálně zadávané vlastnosti objektu (parametru), například materiálu podlahy, názvů prostor - 12-

13 Novinky v Architectural Desktop 2007 apod. Seznam se přiřazuje k příslušnému typu názvu prostoru, názvu zóny a manuální definici vlastností. Je možné přiřadit k více typům a u seznamu je potřeba určit, zda je možné při vybírání u příslušného parametru možné zadávat i manuální hodnoty nebo ne. V tomto případě je pak možné vybírat pouze předem zadané hodnoty ze seznamu. Při zadávání seznamu nezapomeňte zadat i prázdný zápis, používají se nejčastěji dvě pomlčky

14 Nástroje pro dokumentaci Výkazy a sady vlastností Tabulky výkazů Tabulkám výkazu byly doplněny některé vlastnosti. Dříve byl problém nastavit jinak formát hlavičky sloupce než ve zbytku sloupce. Například nadpis sloupce výkazu zobrazovat svisle. Při úpravě vlastností sloupce Upravit (Modify Column) je nyní nové tlačítko Override Header Format (Přepsat formát záhlaví). Další novinkou je možnost přidávání do tabulky výkazu sloupce, které jsou počítané Přidat sloupec vzorců (Add Formula Column). Nemusíte tak zadávat vlastní počítanou vlastnost přímo do objektu, ale spočítat si potřebnou hodnotu ve výkazu až v tabulce. Zadávání a parametry jsou obdobné jako u vlastností objektů. Poslední už zmiňovanou novinkou u tabulek je možnost použití klasifikací

15 Novinky v Architectural Desktop 2007 Sady vlastností Poměrně významně byly rozšířeny možnosti definice a nastavení sad vlastností objektů. Dialog pro definici stylu sad vlastností byl upraven tak, aby byl přehlednější a údaje se daly editovat rovnou v seznamu. V seznamu dále přibyly další sloupce Jednotky (Units), Viditelnost (Visible) a Order (Pořadí). Dále byl upraven obsah prezentace vlastnosti u sloupců Type a Source. Typ ukazuje, zda je vlastnost textová, automatická, vzorec apod. a Zdroj (Source) například rovnou ukazuje jaká automatická vlastnost bude používaná. Nový sloupec Viditelnost (Visible) umožňuje vypínat nebo zapínat zobrazení jednotlivých parametrů v paletě Vlastnosti. Neznamená to vypnutí této vlastnosti, ta stále zůstává u objektu definovaná a lze ji například vykazovat, jen se nezobrazuje ve vlastnostech. Výhodné je tuto možnost používat, pokud máte mnoho vlastností objektu, ale při tomto velkém množství je těžké najít tu správnou, protože většinu z nich v běžné práci nepotřebujete, ale potřebujete je pouze ve výkazu. Případně jsou to jen pomocné parametry, které používáte v dalších výpočtech, a proto je nechcete nechat zobrazovat. Druhý nový sloupec Pořadí (Order) dovoluje definovat pořadí zobrazení vlastností. Standardně jsou zobrazeny parametry sad vlastností podle abecedy, nicméně nejčastěji používané by bylo dobré mít jako první. Nejprve se tak zobrazí parametry, které mají definované pořadí (číselné hodnoty) a následně ostatní podle abecedy

16 Další novinkou u sad vlastností jsou dvě nové možnosti jejich definice: Definice typu Ukotvení (Anchor) Definice typu Grafika (Graphic) Ukotvení (Anchor) Nástroje pro dokumentaci Tento typ umožňuje vzájemně provázat dvě vlastnosti mezi sebou mezi různými objekty. Například požární odolnost dveří navázat na požární odolnost stěny. Stačí pak zadávat příslušnou vlastnost pouze na jednom místě a na další se promítne automaticky. Grafika (Graphic) Touto definicí je možné vlastnost určit blokem nebo obrázkem. Typickým příkladem je grafické zobrazení schémata dveří nebo okna, který je potřeba zobrazovat a vykazovat v tabulce. Grafická prezentace pak může být vybraným blokem nebo pomocí obrázku

17 Novinky v Architectural Desktop 2007 Vlastnost je lepší přidávat ke stylu objektu (např. DoorStyles) než k vlastnímu objektu jako takovému, protože pak blok připojíte ke stylu dveří a zadáte ho tak pouze jednou, na jednom místě. Nezapomeňte na to, že styl vlastnosti, dále styl objektu (pokud se vlastnost vztahuje k němu) a bloky představující grafiku musí být i ve výkresu, kde je vlastní tabulka výkazu. Pokud byste vykazovali data do tabulky z externích souborů, tak by se pak nenašly bloky a styly

18 Nástroje pro dokumentaci Řezy a pohledy U řezů a pohledů je v definici stylu na kartě Pravidla projektu nový přepínač Zachovat vlastnosti hladiny, barvy a typu čáry nastavené pro zobrazení při vytváření (xxx). Pokud ho zapnete, tak se vzhled prvků v řezu neřídí aktuálním nastavením ve stylu řezu, ale vzhledem objektů z modelu. Na obrázku je vidět rozdíl ve vytvořeném pohledu s vypnutým a zapnutým přepínačem Zachovat vlastnosti

19 Novinky v Architectural Desktop 2007 Správce projektu Ve správci projektu prakticky žádné změny nenastaly. Jedinou novinkou je oddělená definice cest pro uložení souborů Konstrukční prvky (Construct), Prvky (Element), Pohledy (View) a Listy (Sheet). V předchozí verzi byly napevno definované složky v hlavní složce projektu, nyní je možné to nastavit dle potřeby

20 Závěr Závěr Tolik ke shrnutí novinek ve verzi ADT Nezapomeňte, že ADT není jen kompletní nástroj pro stavební projekci, ale i lepší AutoCAD pro stavaře a architekty. I když nebude využívat všechny funkce ADT, tak některé lze s výhodou používat i ve vašich 2D pracovních postupech. Můžete si tak při použití ADT výrazně zrychlit a zjednodušit práci, i když se nepustíte do stavebních objektů a projektování ve 3D. Vše se samozřejmě nedá detailně popsat, ale chce se na funkce podívat v reálu nebo si je vyzkoušet, takže doporučuji navštívit vašeho dodavatele ADT (autorizovaného dealera Autodesku) a nechat si ADT 2007 předvést na živo, případně si ho sami vyzkoušet. Pokud máte nějaké náměty, doplnění k jednotlivým popisovaným novinkám nebo nějakou novinku v ADT 2007, na kterou jsem zapomněl, budu rád, když mi je pošlete na kacha@techdata.cz. Tomas Kacha, Tech Data Distribution s.r.o
