OWL + USB Instalace a popis softwaru

Transkript

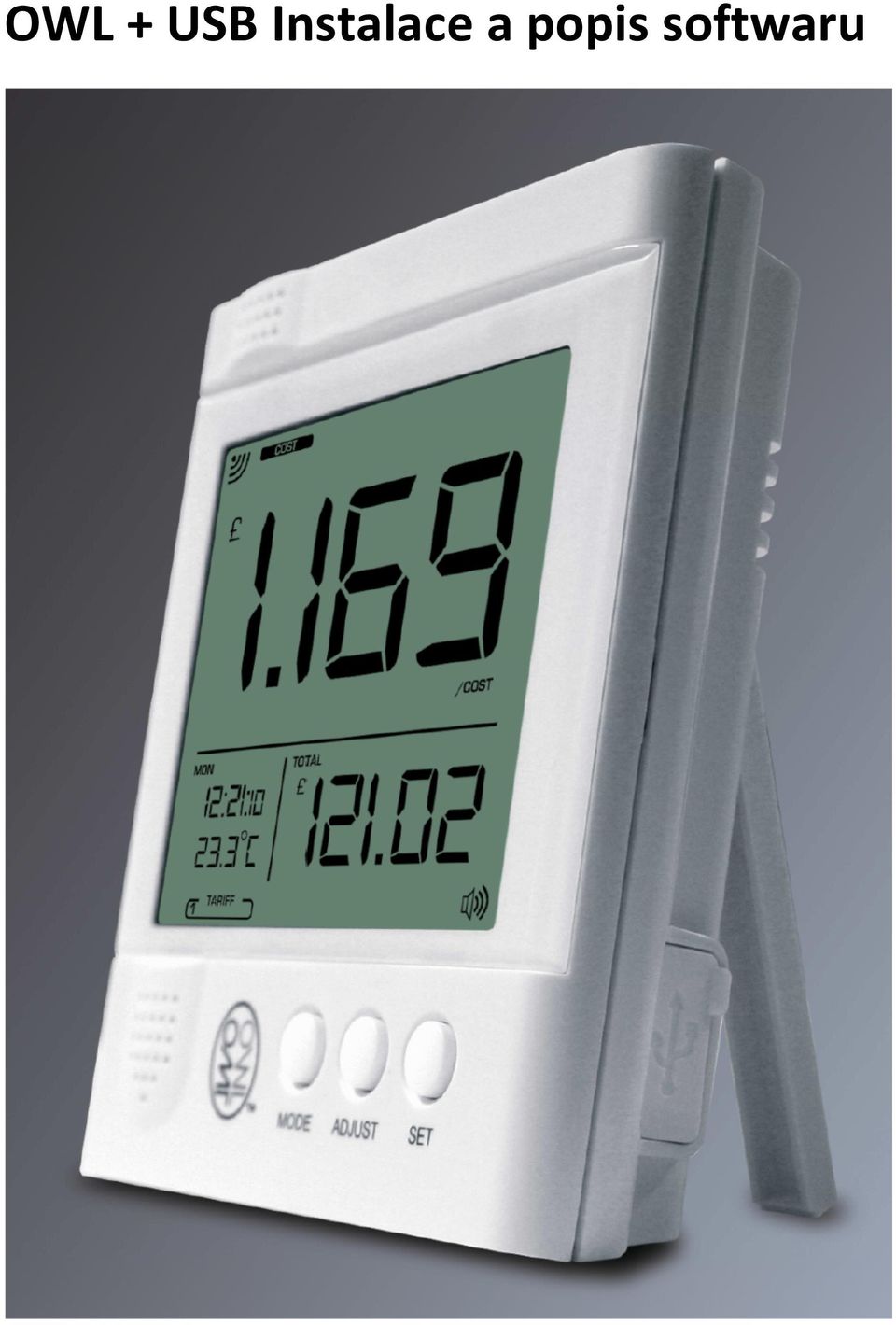

1 OWL + USB Instalace a popis softwaru

2 Obsah: 1.0 Úvod Zahájení instalace Licenční podmínky Instalace softwaru Připojení OWL+USB Registrace Nastavení Obecné Tarify Připojení Zobrazení dat Vložení grafu Graf okamžitých hodnot Graf historických hodnot Tarify Export dat Konverze exportovaných dat Export okamžitých hodnot Export historických hodnot Využití konvertovaných dat Tisk grafu Problémy při instalaci 25

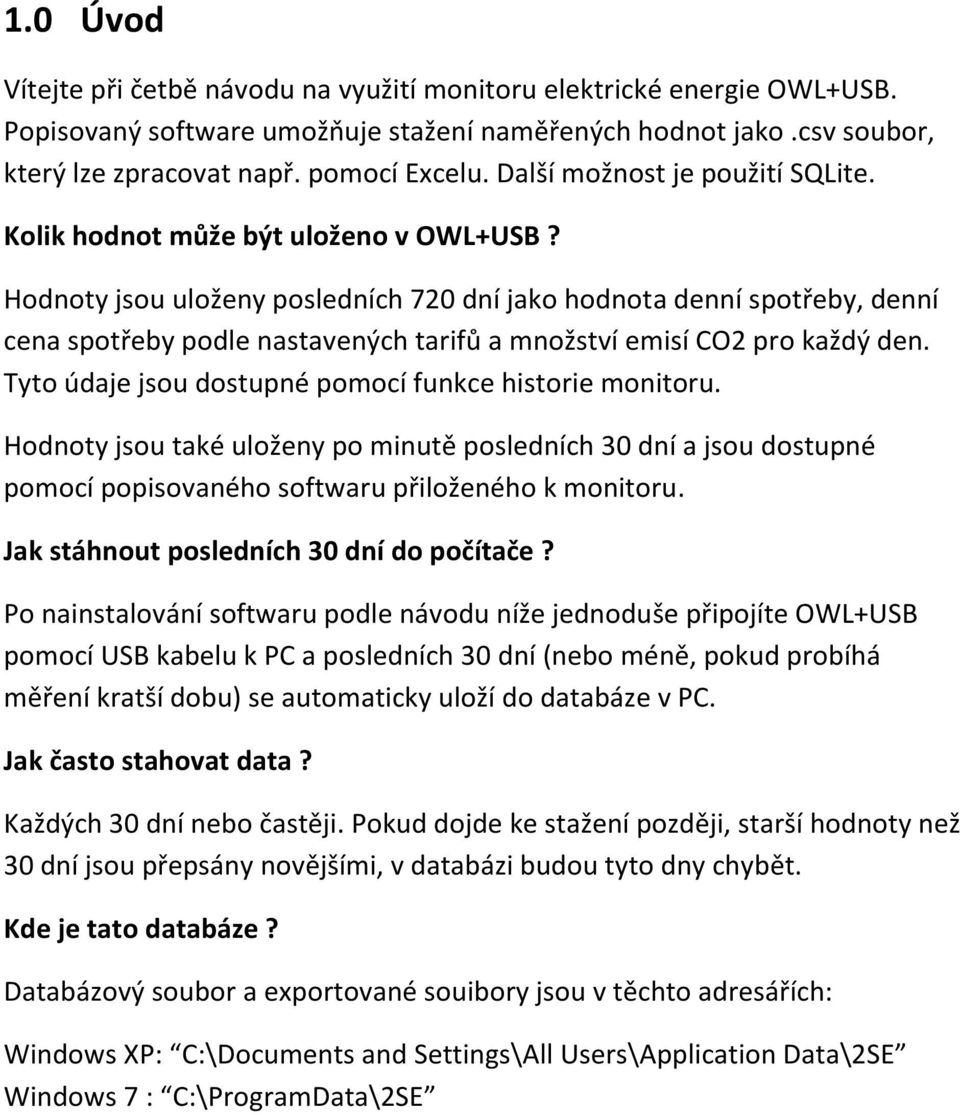

3 1.0 Úvod Vítejte při četbě návodu na využití monitoru elektrické energie OWL+USB. Popisovaný software umožňuje stažení naměřených hodnot jako.csv soubor, který lze zpracovat např. pomocí Excelu. Další možnost je použití SQLite. Kolik hodnot může být uloženo v OWL+USB? Hodnoty jsou uloženy posledních 720 dní jako hodnota denní spotřeby, denní cena spotřeby podle nastavených tarifů a množství emisí CO2 pro každý den. Tyto údaje jsou dostupné pomocí funkce historie monitoru. Hodnoty jsou také uloženy po minutě posledních 30 dní a jsou dostupné pomocí popisovaného softwaru přiloženého k monitoru. Jak stáhnout posledních 30 dní do počítače? Po nainstalování softwaru podle návodu níže jednoduše připojíte OWL+USB pomocí USB kabelu k PC a posledních 30 dní (nebo méně, pokud probíhá měření kratší dobu) se automaticky uloží do databáze v PC. Jak často stahovat data? Každých 30 dní nebo častěji. Pokud dojde ke stažení později, starší hodnoty než 30 dní jsou přepsány novějšími, v databázi budou tyto dny chybět. Kde je tato databáze? Databázový soubor a exportované souibory jsou v těchto adresářích: Windows XP: C:\Documents and Settings\All Users\Application Data\2SE Windows 7 : C:\ProgramData\2SE

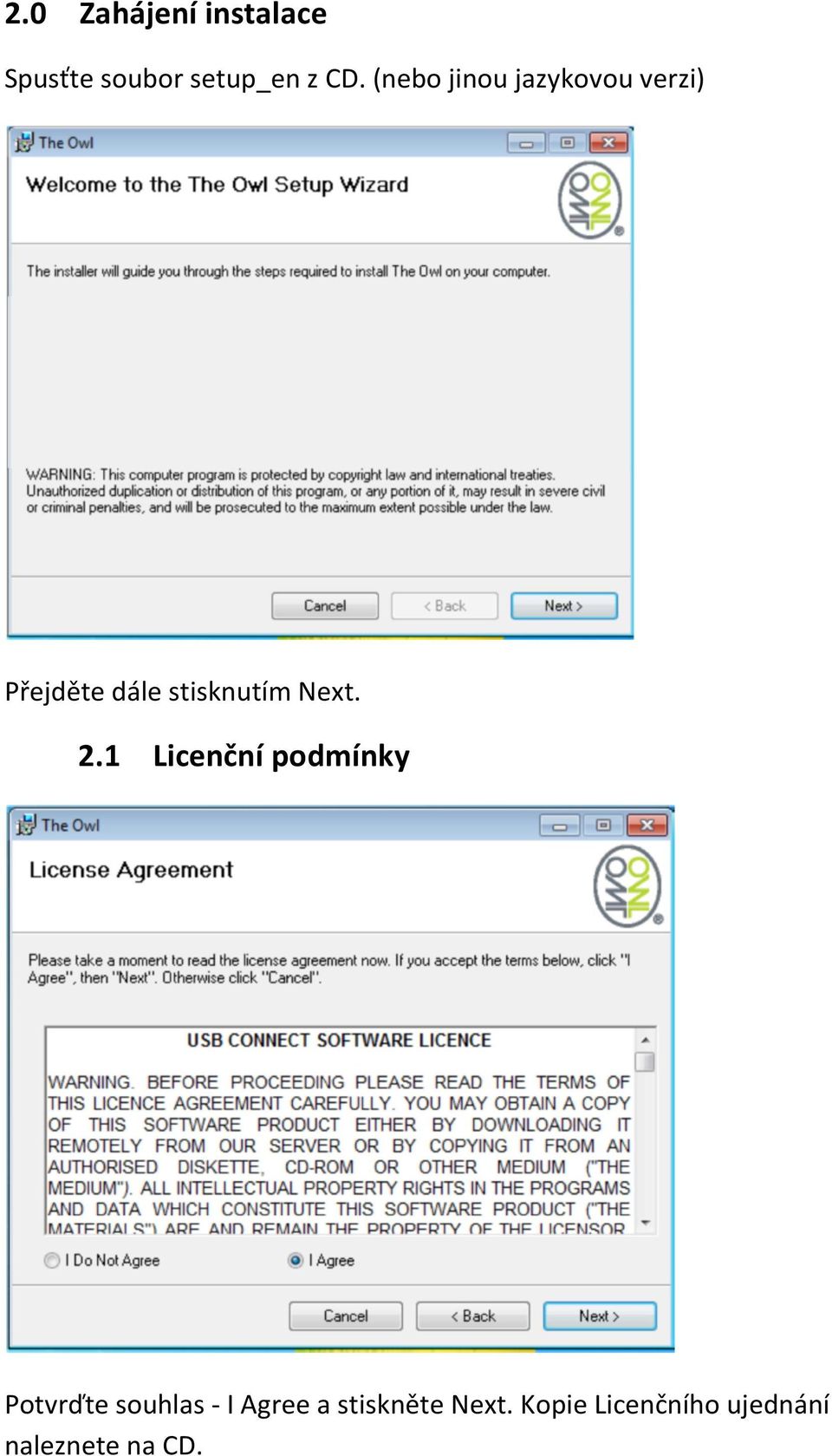

4 2.0 Zahájení instalace Spusťte soubor setup_en z CD. (nebo jinou jazykovou verzi) Přejděte dále stisknutím Next. 2.1 Licenční podmínky Potvrďte souhlas - I Agree a stiskněte Next. Kopie Licenčního ujednání naleznete na CD.

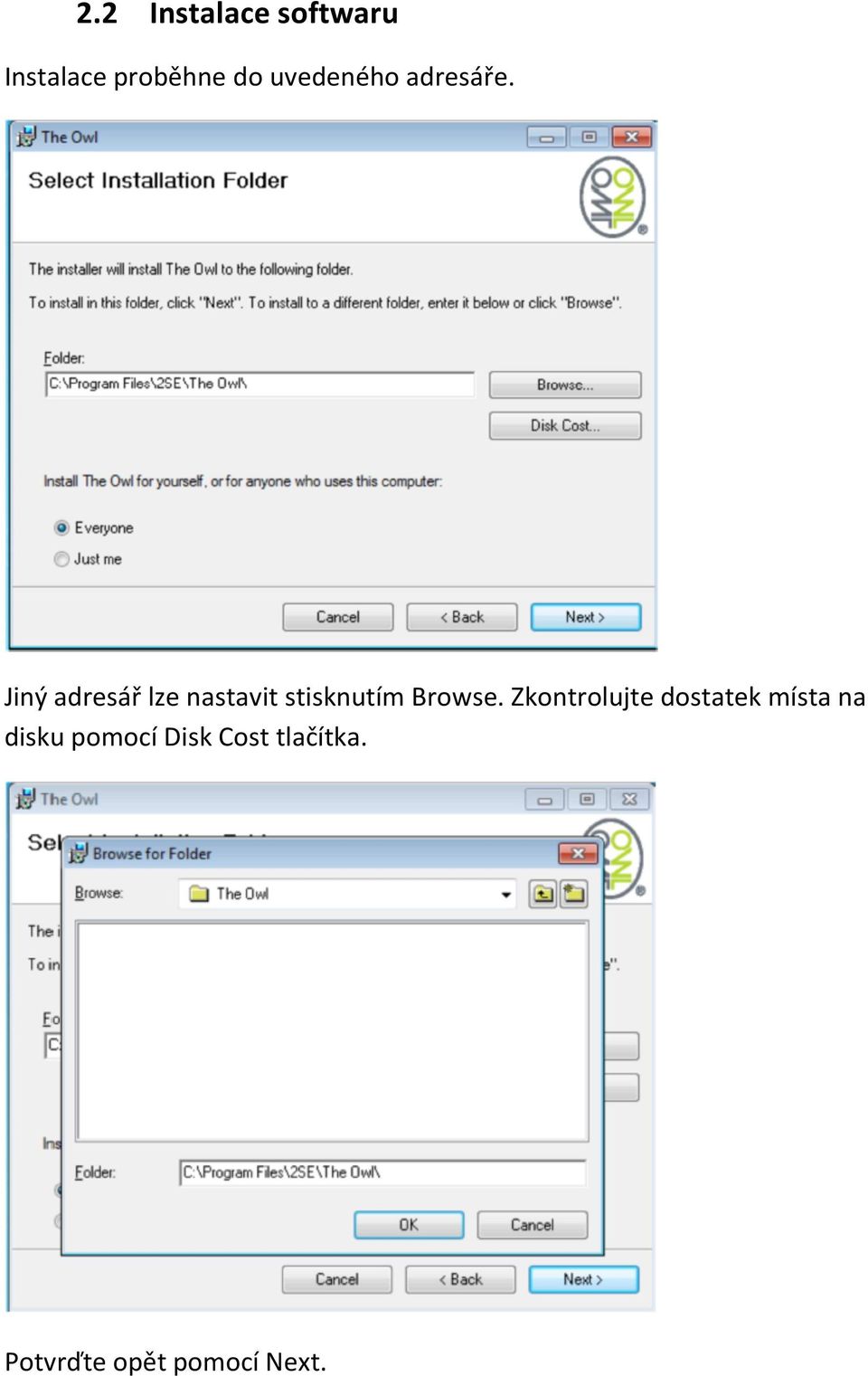

5 2.2 Instalace softwaru Instalace proběhne do uvedeného adresáře. Jiný adresář lze nastavit stisknutím Browse. Zkontrolujte dostatek místa na disku pomocí Disk Cost tlačítka. Potvrďte opět pomocí Next.

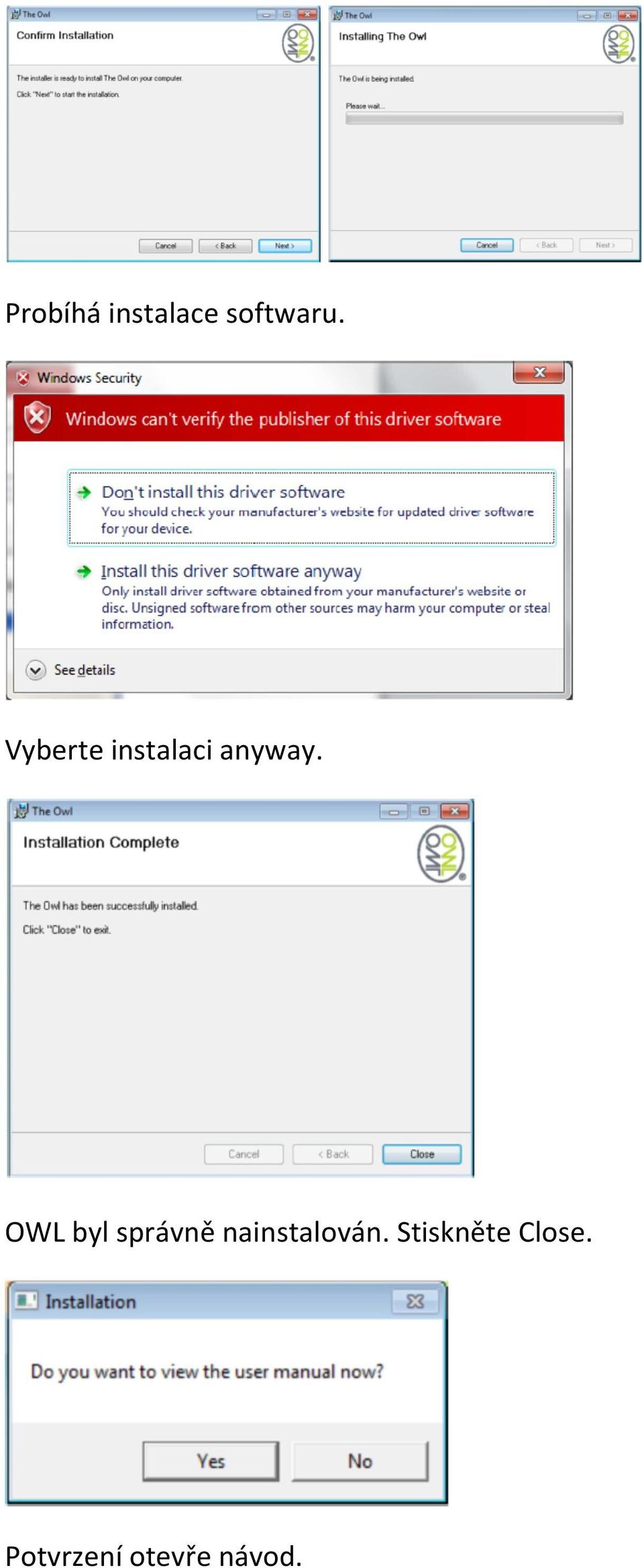

6 Probíhá instalace softwaru. Vyberte instalaci anyway. OWL byl správně nainstalován. Stiskněte Close. Potvrzení otevře návod.

7 3.0 Připojení OWL+USB Nespouštějte ještě software. Připojte OWL+USB k PC pomocí přiloženého kabelu USB. Následuje zobrazení potvrzení nainstalování ovladače. Potvrzení o správné instalaci.

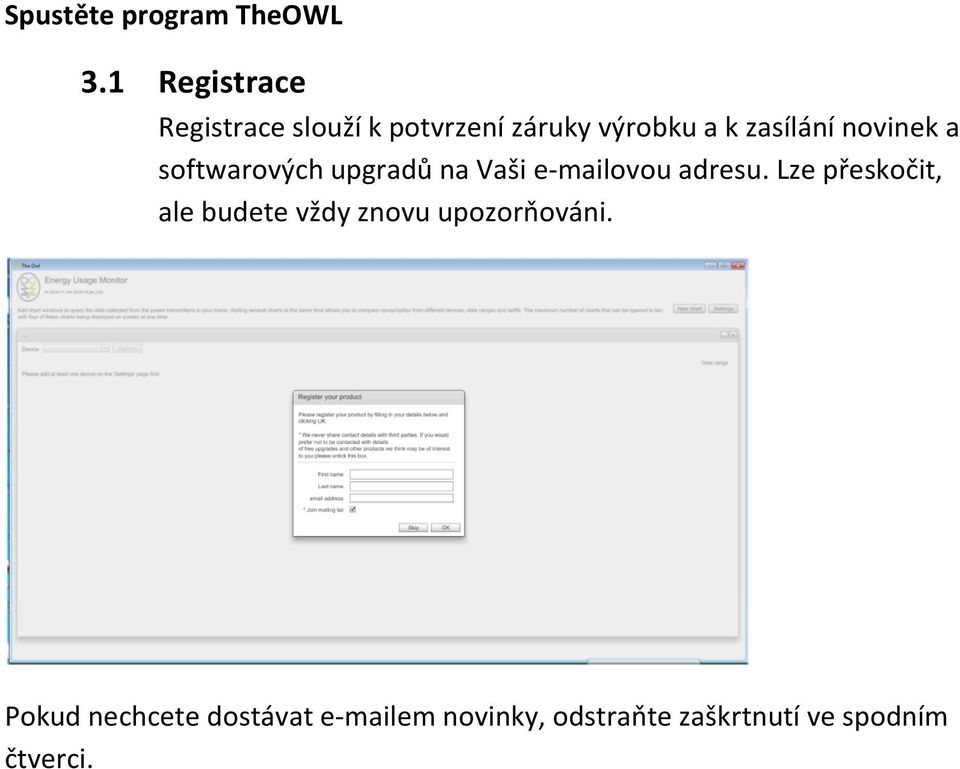

8 Spustěte program TheOWL 3.1 Registrace Registrace slouží k potvrzení záruky výrobku a k zasílání novinek a softwarových upgradů na Vaši ovou adresu. Lze přeskočit, ale budete vždy znovu upozorňováni. Pokud nechcete dostávat em novinky, odstraňte zaškrtnutí ve spodním čtverci.

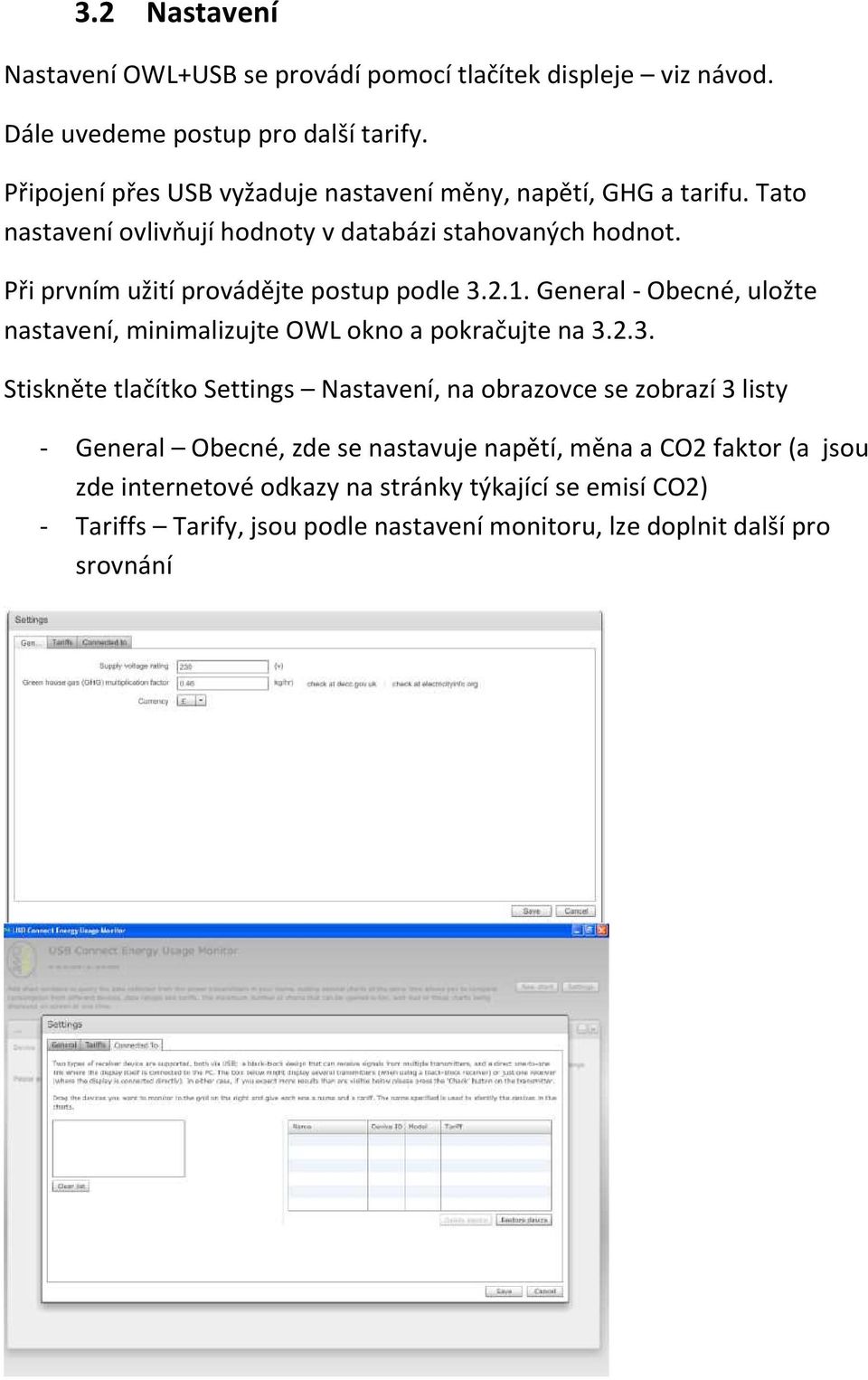

9 3.2 Nastavení Nastavení OWL+USB se provádí pomocí tlačítek displeje viz návod. Dále uvedeme postup pro další tarify. Připojení přes USB vyžaduje nastavení měny, napětí, GHG a tarifu. Tato nastavení ovlivňují hodnoty v databázi stahovaných hodnot. Při prvním užití provádějte postup podle General - Obecné, uložte nastavení, minimalizujte OWL okno a pokračujte na Stiskněte tlačítko Settings Nastavení, na obrazovce se zobrazí 3 listy - General Obecné, zde se nastavuje napětí, měna a CO2 faktor (a jsou zde internetové odkazy na stránky týkající se emisí CO2) - Tariffs Tarify, jsou podle nastavení monitoru, lze doplnit další pro srovnání

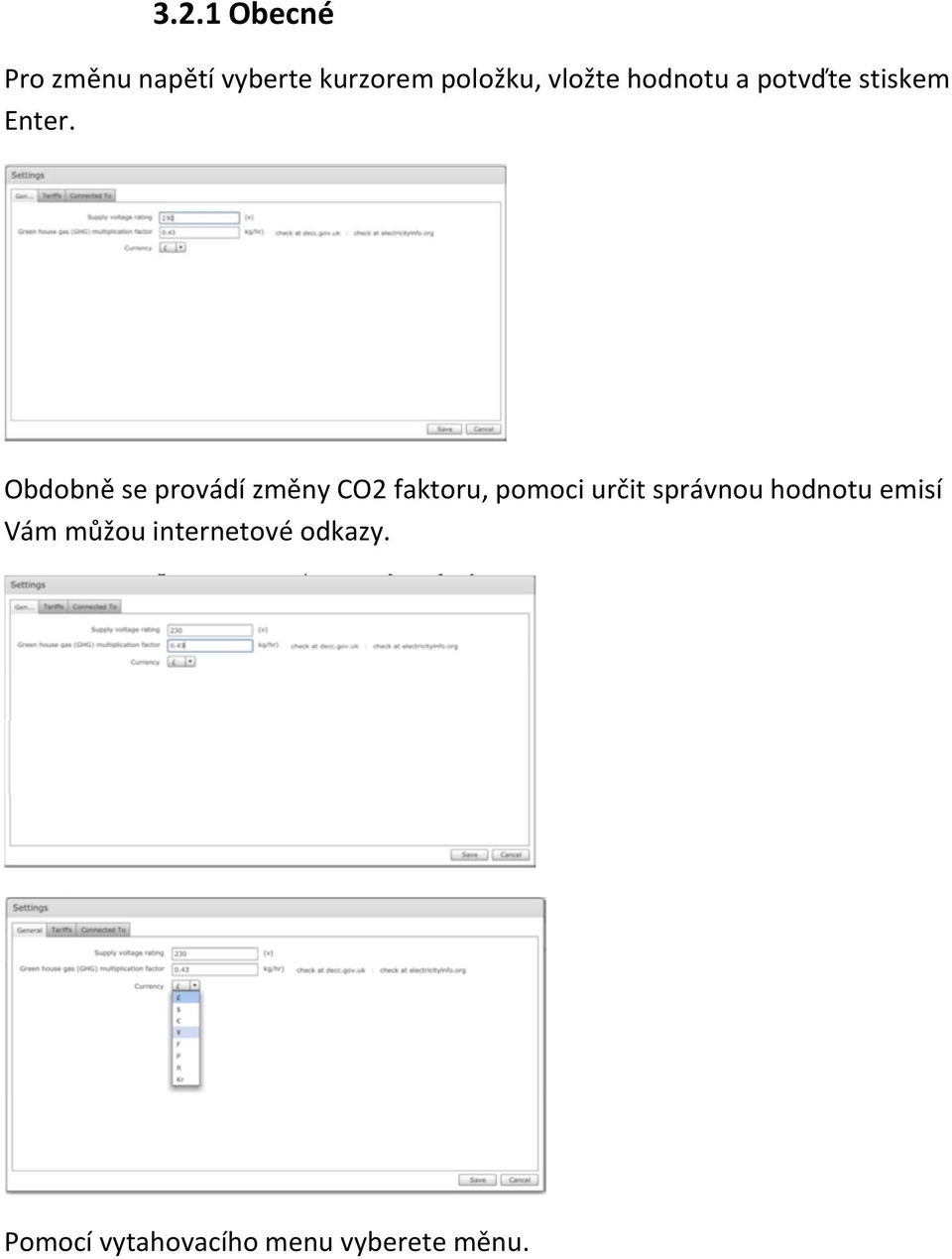

10 3.2.1 Obecné Pro změnu napětí vyberte kurzorem položku, vložte hodnotu a potvďte stiskem Enter. Obdobně se provádí změny CO2 faktoru, pomoci určit správnou hodnotu emisí Vám můžou internetové odkazy. Pomocí vytahovacího menu vyberete měnu.

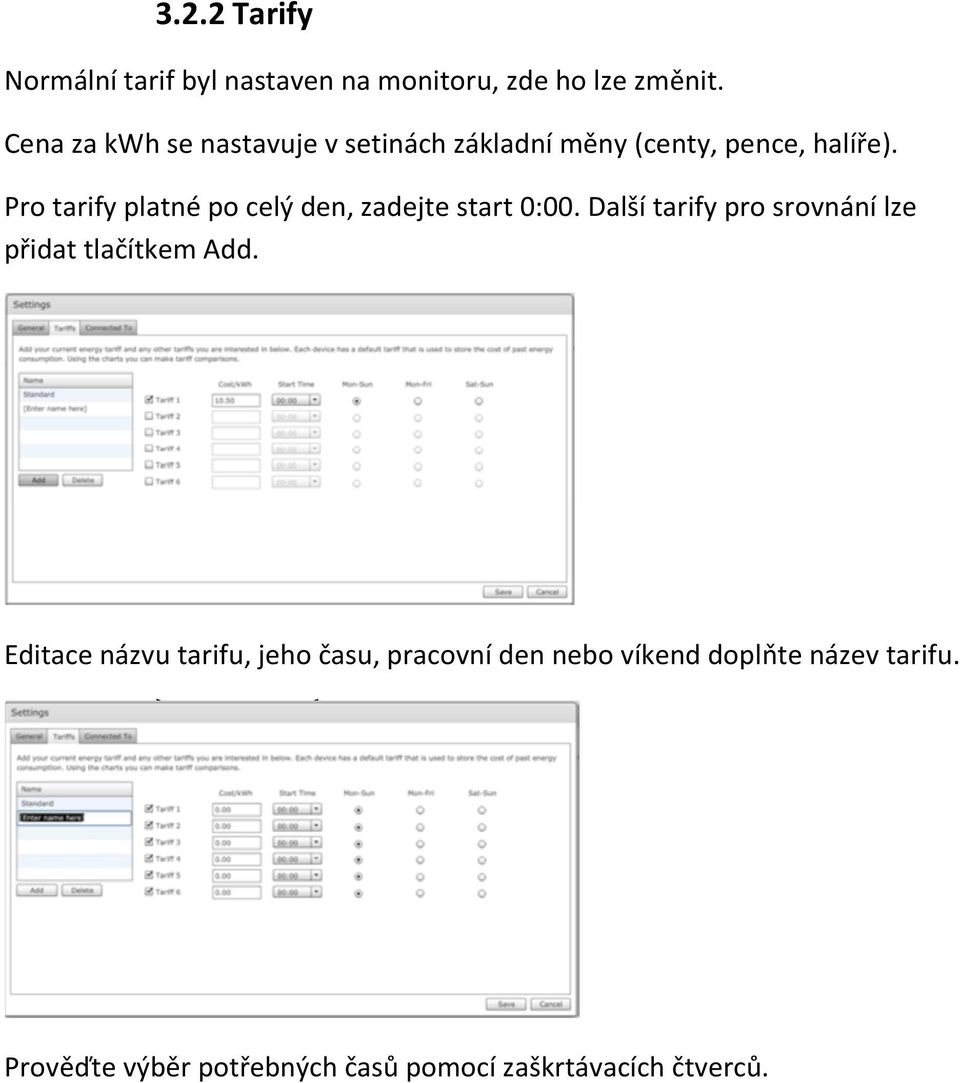

11 3.2.2 Tarify Normální tarif byl nastaven na monitoru, zde ho lze změnit. Cena za kwh se nastavuje v setinách základní měny (centy, pence, halíře). Pro tarify platné po celý den, zadejte start 0:00. Další tarify pro srovnání lze přidat tlačítkem Add. Editace názvu tarifu, jeho času, pracovní den nebo víkend doplňte název tarifu. Prověďte výběr potřebných časů pomocí zaškrtávacích čtverců.

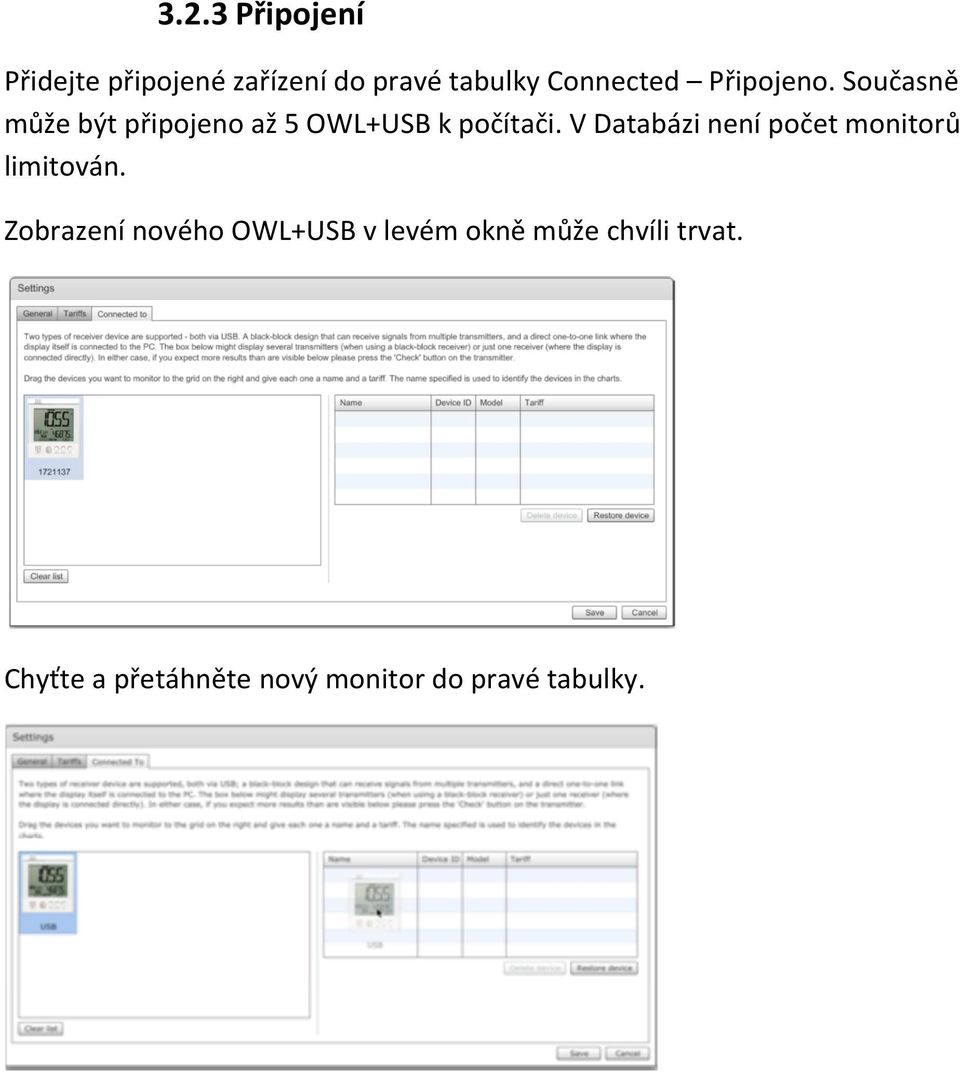

12 3.2.3 Připojení Přidejte připojené zařízení do pravé tabulky Connected Připojeno. Současně může být připojeno až 5 OWL+USB k počítači. V Databázi není počet monitorů limitován. Zobrazení nového OWL+USB v levém okně může chvíli trvat. Chyťte a přetáhněte nový monitor do pravé tabulky.

13 Přidejte jméno k identifikaci přístroje (pouze písmena a číslice). Uložte nastavení pomocí Save a opusťte nastavování stiskem Cancel.

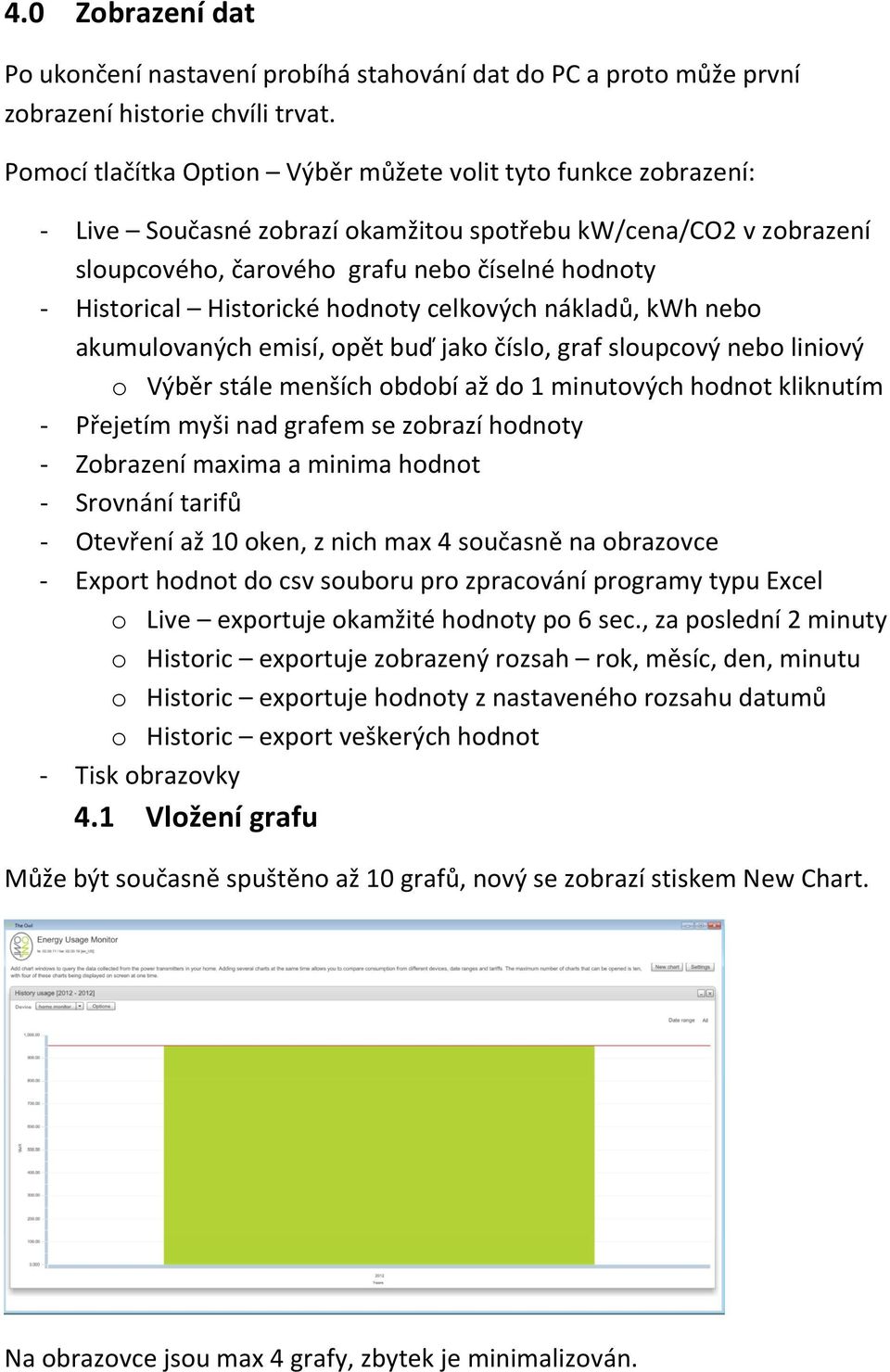

14 4.0 Zobrazení dat Po ukončení nastavení probíhá stahování dat do PC a proto může první zobrazení historie chvíli trvat. Pomocí tlačítka Option Výběr můžete volit tyto funkce zobrazení: - Live Současné zobrazí okamžitou spotřebu kw/cena/co2 v zobrazení sloupcového, čarového grafu nebo číselné hodnoty - Historical Historické hodnoty celkových nákladů, kwh nebo akumulovaných emisí, opět buď jako číslo, graf sloupcový nebo liniový o Výběr stále menších období až do 1 minutových hodnot kliknutím - Přejetím myši nad grafem se zobrazí hodnoty - Zobrazení maxima a minima hodnot - Srovnání tarifů - Otevření až 10 oken, z nich max 4 současně na obrazovce - Export hodnot do csv souboru pro zpracování programy typu Excel o Live exportuje okamžité hodnoty po 6 sec., za poslední 2 minuty o Historic exportuje zobrazený rozsah rok, měsíc, den, minutu o Historic exportuje hodnoty z nastaveného rozsahu datumů o Historic export veškerých hodnot - Tisk obrazovky 4.1 Vložení grafu Může být současně spuštěno až 10 grafů, nový se zobrazí stiskem New Chart. Na obrazovce jsou max 4 grafy, zbytek je minimalizován.

15 Výběr grafů jednotlivých monitorů se provede pomocí rolovacího menu.

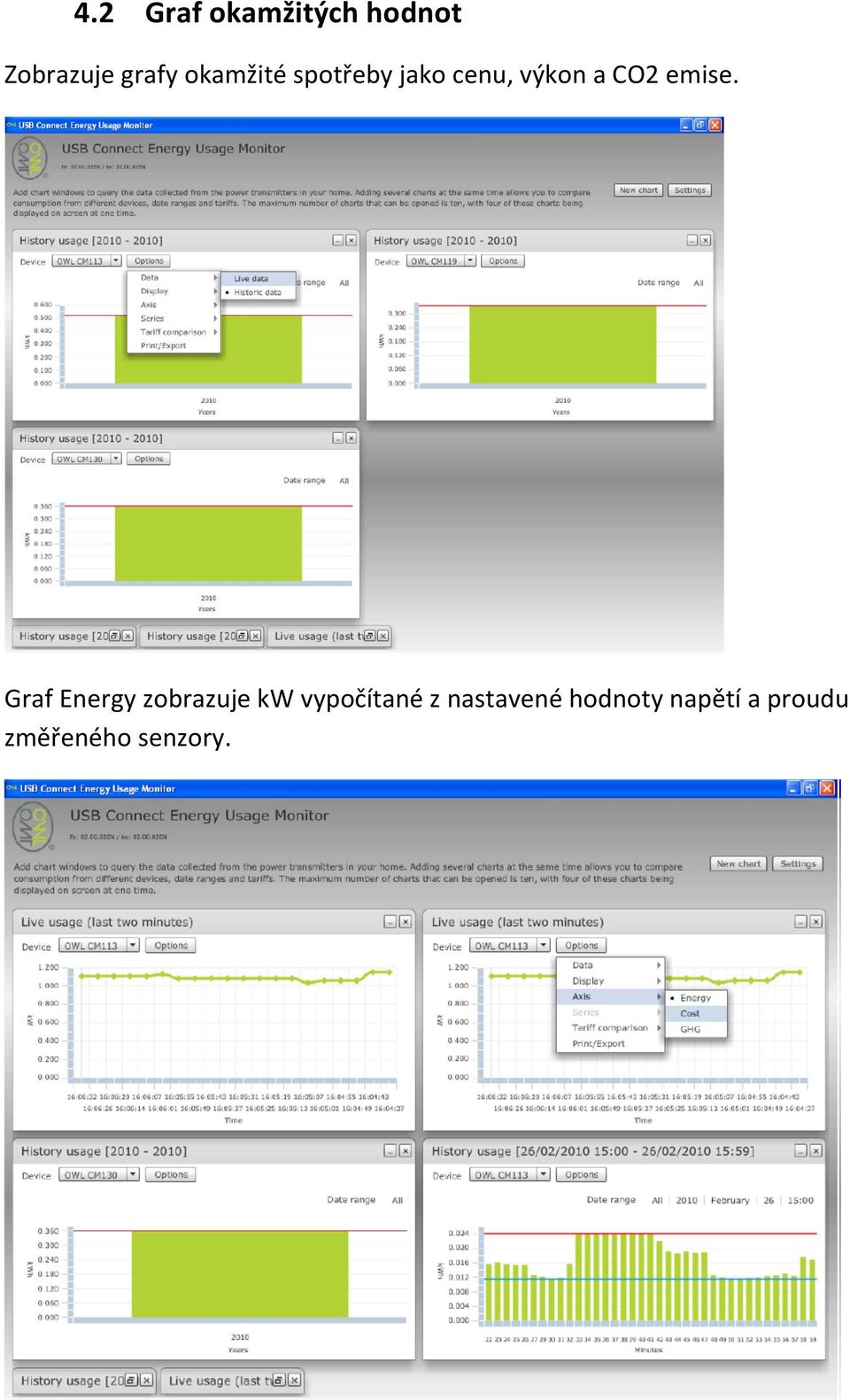

16 4.2 Graf okamžitých hodnot Zobrazuje grafy okamžité spotřeby jako cenu, výkon a CO2 emise. Graf Energy zobrazuje kw vypočítané z nastavené hodnoty napětí a proudu změřeného senzory.

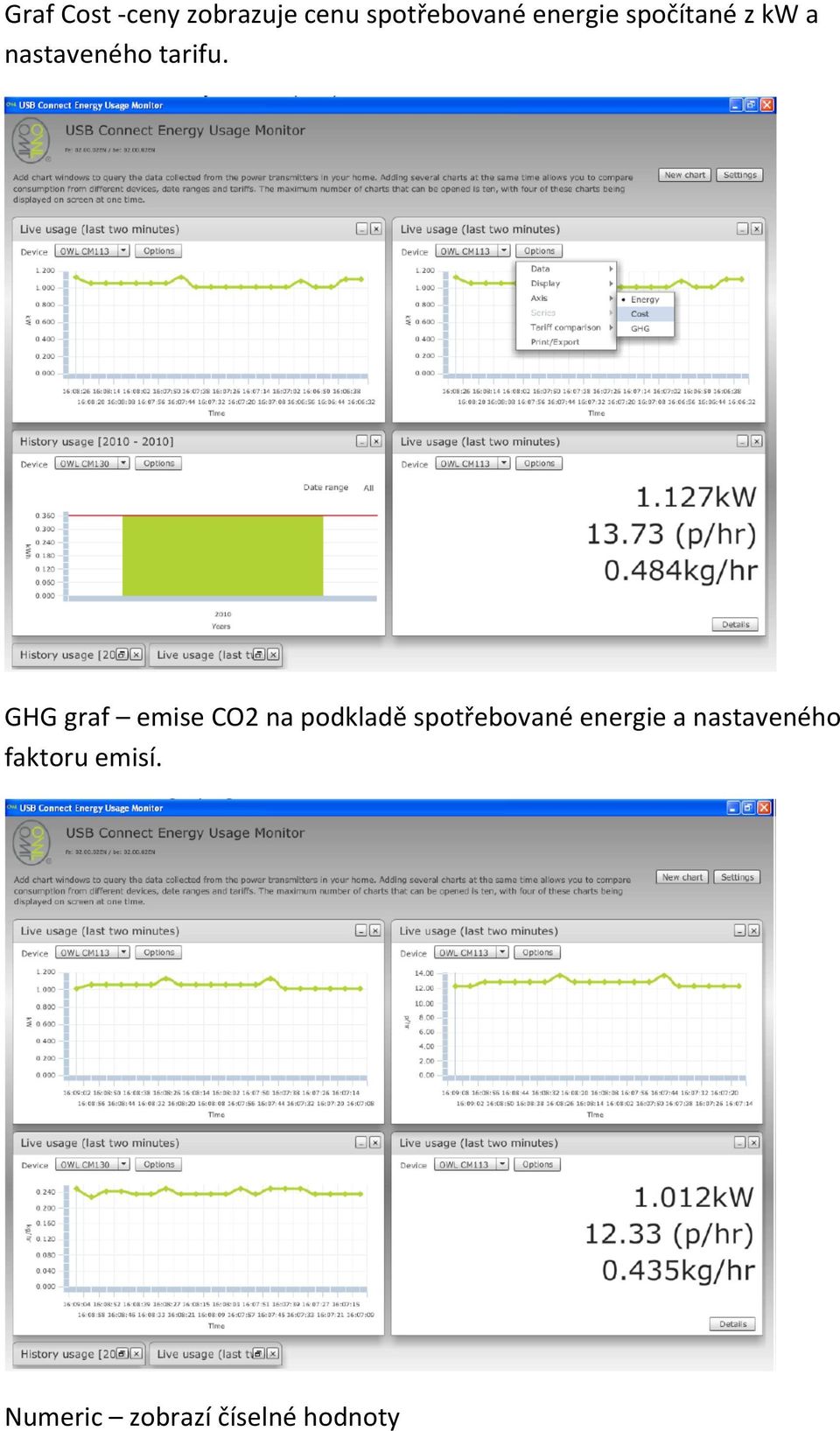

17 Graf Cost -ceny zobrazuje cenu spotřebované energie spočítané z kw a nastaveného tarifu. GHG graf emise CO2 na podkladě spotřebované energie a nastaveného faktoru emisí. Numeric zobrazí číselné hodnoty

18 4.3 Graf historických hodnot Zobrazí hodnoty celého roku. Hodnoty jednotlivých sloupců lze dále rozdělit rok měsíce dny hodiny minuty dvojklikem na vybraný sloupec.

19 4.4 Tarify Srovnává náklady nastavených skutečných hodnot a nastavené alternativní tarify.

20 5.0 Export dat Exportovaná data jsou uložena v adresáři "C:\Documents and Settings\All Users.WINDOWS\Application Data\2SE" pod jménem názvu monitoru, datumu a času. Odkaz na tento adresář je Start>Programs>OWL USB Connect 2. Exportované hodnoty v souboru jsou ve sloupcích a mají tento význam: Sensor Název monitoru Time Datum a čas odečtu hodnoty GHG Factor GHG faktor aplikovaný na uložené hodnoty Tariff Cost Tarif aplikovaný na cenu Amps_Raw_Data Raw-nezpracovaná hodnota proudu během časové periody Amps_Raw_Data_Min Minimální Raw-nezpracovaná hodnota proudu během časové periody (dne, hodiny, minuty) Amps_Raw_Data_Max Maximální Raw-nezpracovaná hodnota proudu během časové periody (dne, hodiny, minuty) kw_raw_data Raw-nezpracovaná hodnota kw jako součin proudu během časové periody a nastaveného napětí kw_raw_data_min Minimální Raw-nezpracovaná hodnota kw jako součin proudu během časové periody a nastaveného napětí kw_raw_data_max Maximální Raw-nezpracovaná hodnota kw jako součin proudu během časové periody a nastaveného napětí Cost_Raw_Data Raw-nezpracovaná cena spotřebované energie podle nastaveného tarifu během časové periody Cost _Raw_Data_Min Minimální Raw-nezpracovaná cena spotřebované energie podle nastaveného tarifu během časové periody Cost_Raw_Data_Max Maximální Raw-nezpracovaná cena spotřebované energie podle GHG_Raw_Data nastaveného tarifu během časové periody Raw-nezpracovaná hmotnost emisí CO2 podle nastaveného faktoru během časové periody GHG_Raw_Data_Min Minimální Raw-nezpracovaná hmotnost emisí CO2 podle nastaveného faktoru během časové periody GHG_Raw_Data_Max Maximální Raw-nezpracovaná hmotnost emisí CO2 podle nastaveného faktoru během časové periody

21 5.1 Konverze exportovaných dat Konverzi Raw-nezpracovaných hodnot provedete takto: - Proud v A hodnota Raw x 60, např. 0,05 x 60 = 3 A - Příkon/výkon Raw kw / 1000, např. 4,4 / 1000 = 0,0044kW (= 4,4W) - Cena (pence nebo centy) Raw cena / , např / = 5,2 centu - GHG (kg) Raw hodnota GHG CO2 / , např / = 0,071kg (= 71g) 5.2 Export okamžitých hodnot Export do souboru během sledování okamžitých hodnot uloží 2 minuty po 6 sekundách následovně: Takto vypadají hodnoty po konverzi.

22 5.3 Export historických hodnot Export hodnot během prohlížení historie vypadá podle natavení takto: - Při prohlížení grafu hodinového, dnového, měsíčního, ročního i celkového budou hodnoty za každou minutu - Pro export mezi 2 daty o Při prohlížení 1 hodiny bude pouze tato hodina exportována za každou minutu o Při prohlížení jiných grafů bude exportován celý rozsah po minutách - Veškeré hodnoty uložené budou exportovány po minutě

23 5.4 Využití konvertovaných dat Min/max hodnoty během časové periody Cenu za 1 hodinu dostaneme jako součet 60 minut 2,147 centu Hodnoty kw se týkají minuty, tzn. kwh dostaneme součtem za celou hodinu 0,246 kwh

24 6.0 Tisk grafu Zjednodušenou verzi grafu vytisknete výberem funkce Print v menu Export/Print.

25 7.0 Problémy při instalaci Software funguje bez problémů na standartních instalacích MS Windows XP, Vista, Windows 7. Je však celá řada příčin, které mohou mít vliv na instalaci nastavení bezpečnostních prvků, vlastosti PC, updaty Windows a další nastavení. Pro řešení nejčastějších problémů postupujte prosím následovně: 1. Kontrola běhu programu: a. Stiskněte Start, vyberte Spustit b. Napište services.msc, potvrďte c. Objeví se servisní okno, v seznamu by měl být program theowl_be d. Pokud je vedle theowl_be zobrazeno zastaveno, stopped, potvďte pravou myší spustit e. Zkuste odpojit a připojit USB kabel k PC 2. Kontrola verze softwaru: a. Spusťte program a zkontrolujte verzi FE a BE pod nápisem Energy Usage Monitor b. Pokud je verze nižší než FE: a BE: stáhněte si ze stránek výrobce nejnovější verzi programu, odinstalujte podle bodu 4. starou verzi a nainstalujte novou. 3. Update ovladače: a. Stiskněte Start, vyberte Spustit b. Napište devmgmt.msc, potvrďte c. Objeví se okno nainstalovaných zařízení, v seznamu rozklikněte porty COM LPT d. Mělo by tam být TheOwl(COMxx), kde xx je číslo e. Pravou myší na něj klikněte a vyberte vlastnosti f. Vyberte položku ovladače, proveďte update Pokud po provedení těchto kroků stále nepracuje program správně, je potřeba přeinstalovat program, bez připojeného zařízení.

26 4. Přeinstalování softwaru: a. Odinstalujete program pomocí volby Start -> all programs -> the owl -> Uninstall. Pozor: neprovádějte odinstalování přes funkci přidat/odebrat programy, nebylo by možné správně program nainstalovat. b. Nainstalujte novou verzi softwaru staženou ze stránek výrobce.
