1 NÁVOD K OBSLUZE Obj. č

2 K8055 Zkušební USB interface Vlastnosti: 5 digitálních vstupů (0=zem, 1=rozpojeno). Vybaveno zkušebními tlačítky na desce. 2 analogové vstupy s volbou útlumu nebo zesílení. Vybaveno vnitřním zkušebním napětím +5V. 8 digitálních výstupních spínačů s otevřeným kolektorem (max 50V/100mA). Indikace LED na desce. 2 analogové výstupy: 0~5V, výstupní odpor 1k5 0~100% výstup PWM s otevřeným kolektorem max 100mA/40V Indikace LED na desce Obecný čas konverze: 20ms/příkaz Napájení přes USB cca 70mA Diagnostický software a komunikační DLL je součástí 1. Montáž Tyto rady vám pomohou k úspěšnému dokončení stavby. Čtěte pozorně. 1.1 Ujistěte se, že máte správné nářadí: Kvalitní odporovou páječku (25~40W) s jemným hrotem. Otřete hrot důkladně do vlhké houbičky nebo hadříku, aby se očistila. Potom přiložte k hrotu pájku a nechte ji pokovit hrot. To ochraňuje hrot a umožňuje dobré spojení při pájení. Pokud pájka nedrží na hrotu, potřebuje pořádně očistit. Tenkou trubičkovou pájku. Nepoužívejte žádné tavidlo ani mazadlo. Stranové štípací kleště k zaštípnutí nadbytečných konců drátů. Abyste se vyhnuli úrazu, držte dráty, které odštípáváte tak, aby nemohly vlétnout do očí. Úzké kleště k ohýbání vodičů nebo přidržení součástek na místě. Malé ploché a křížové šroubováky. Pro některé projekty je doporučen základní multimetr. 1.2 Tipy pro montáž: Ujistěte se, že stupeň obtížnosti odpovídá vašim zkušenostem, vyhnete se zklamání. Řiďte se instrukcemi. Pročtěte a pochopte každý krok dříve, než provedete popsanou operaci. Provádějte montáž ve stejném pořadí, jako je popsáno v návodu. Umístěte všechny součástky do desky tištěného spoje tak, jak je vidět na obrázcích. Hodnoty v tomto montážním návodu jsou správné (s výjimkou tiskových chyb. Vždy se podívejte do nejnovějších aktualizací, které jsou na zvláštních listech a s označením "note"). Postup práce si značte zatrháváním v zatrhávacích rámečcích. Přečtěte si přiložené informace o bezpečnosti a zákaznickém servisu. 1

3 1.3 Pokyny k pájení: 1- Vložte vývody součástky do otvorů plošného spoje a pečlivě je připájejte. 2- Ujistěte se, že spoje mají kónický tvar a jsou lesklé. 3- Zaštípněte nadbytečné konce drátů co nejblíže u spoje. SOUČÁSTKY Z PÁSKY ODEBÍREJTE PO JEDNÉ! AXIÁLNÍ SOUČÁSTKY JSOU NA PÁSKU V POŘADÍ, V JAKÉM JE TŘEBA JE MONTOVAT! Stavba: (zatrhávací rámečky viz obr 1-19 na str. 6-9 orig. návodu) Obr 17: Vstupní zisk Analogové vstupy A1 a A2 mají standardní rozsah 0~5Vss. Pro externí použití sejměte propojky z SK2 a SK3. Interní napětí 5V lze použít pouze pro zkušební účely. Pokud je napětí na vstupu příliš nízké, lze ho zesílit x4/x15. Zesílení x4 vyžaduje odpor 3k3 rezistoru R8 (vstupní signál1) a R9 (vstupní signál2). Zesílení x15 vyžaduje odpor 820Ω. Při nastaveném zisku x4 klesne maximální vstupní napětí na 1,25V. Pokud chcete jiný zisk, lze jej spočítat podle tohoto vzorce: Zisk vstupu 1 = 1 + (R10/R8) Zisk vstupu 2 = 1 + (R11/R9) Obr 18: Gumové nožičky Připevněte gumové nožičky na pájecí stranu plošného spoje, viz obr Propojení a nastavovací prvky (viz obr.19 na str.12 orig. návodu) 1.) 5 digitálních vstupů (např. tlačítko, spínač, kontakt relé, ) normálně úroveň vysoká (1), propojením se zemí úroveň nízká (0). 2.) Analogové vstupy (např. teplotní senzor, potenciometr, ) 0~5V max. 3.) 4.) Při zapojené propojce lze používat vnitřní napětí a regulovat jej pomocí RV2/RV1. Pokud je propojka nezapojena, musí se použít externí napětí A2/A1. 5.) Nastavení interního napětí pro A1. 6.) Nastavení interního napětí pro A2. 7.) Volba adresy, nepropojeno=1, propojeno=0 8.) Analogové výstupy 9.) Digitální výstupy 10.) USB propojení s PC Zvolte správnou adresu ve zkušebním programu. Digitální výstupy: 8 kontaktů s otevřeným kolektorem se propojí s vhodnými vstupy. Funkce těchto výstupů je "suchý kontakt": k ovládání součástek jako např. LED nebo relé je třeba použít externí napětí. Viz schéma na str.19 orig. návodu. 2

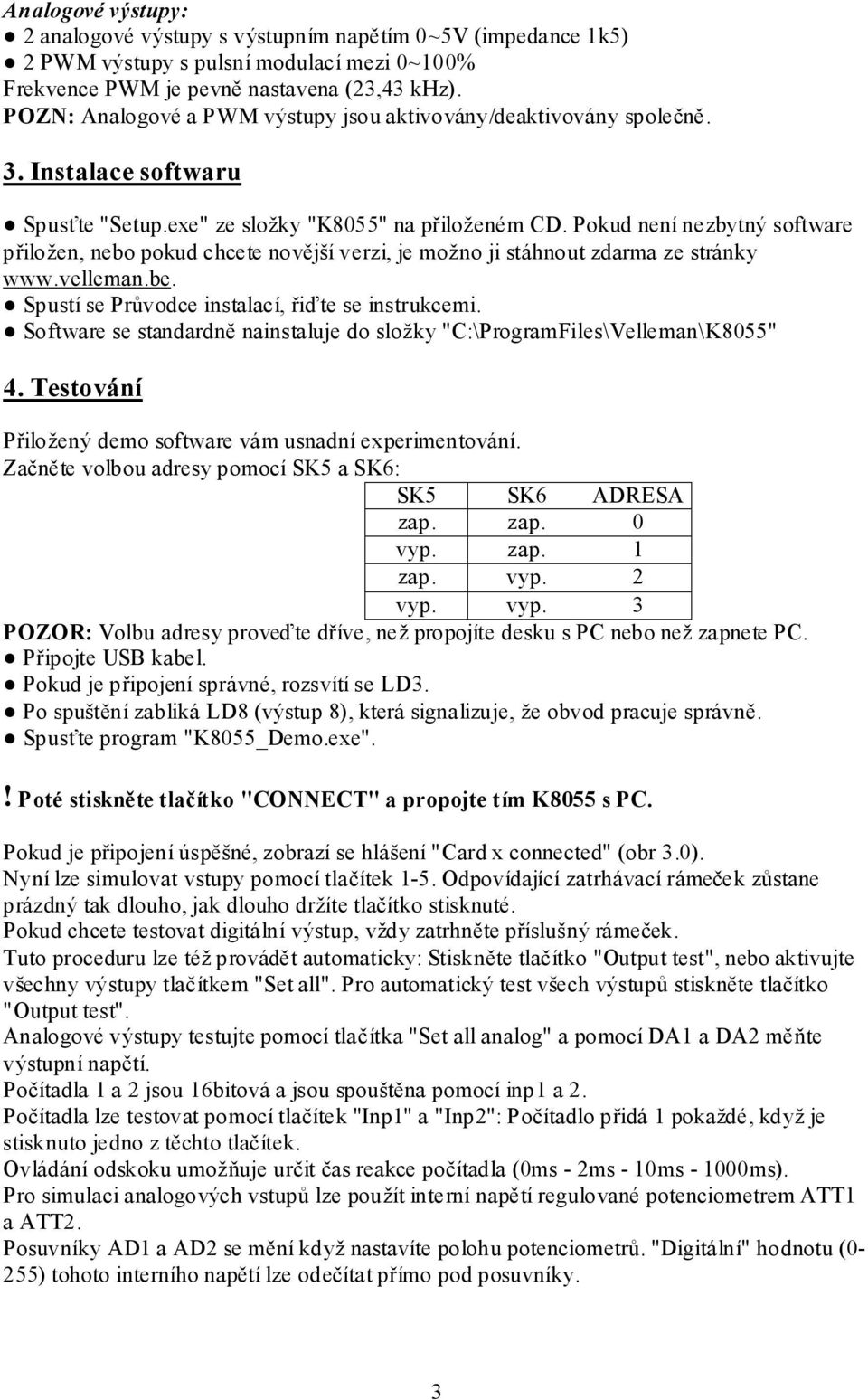

4 Analogové výstupy: 2 analogové výstupy s výstupním napětím 0~5V (impedance 1k5) 2 PWM výstupy s pulsní modulací mezi 0~100% Frekvence PWM je pevně nastavena (23,43 khz). POZN: Analogové a PWM výstupy jsou aktivovány/deaktivovány společně. 3. Instalace softwaru Spusťte "Setup.exe" ze složky "K8055" na přiloženém CD. Pokud není nezbytný software přiložen, nebo pokud chcete novější verzi, je možno ji stáhnout zdarma ze stránky Spustí se Průvodce instalací, řiďte se instrukcemi. Software se standardně nainstaluje do složky "C:\ProgramFiles\Velleman\K8055" 4. Testování Přiložený demo software vám usnadní experimentování. Začněte volbou adresy pomocí SK5 a SK6: SK5 SK6 ADRESA zap. zap. 0 vyp. zap. 1 zap. vyp. 2 vyp. vyp. 3 POZOR: Volbu adresy proveďte dříve, než propojíte desku s PC nebo než zapnete PC. Připojte USB kabel. Pokud je připojení správné, rozsvítí se LD3. Po spuštění zabliká LD8 (výstup 8), která signalizuje, že obvod pracuje správně. Spusťte program "K8055_Demo.exe".! Poté stiskněte tlačítko "CONNECT" a propojte tím K8055 s PC. Pokud je připojení úspěšné, zobrazí se hlášení "Card x connected" (obr 3.0). Nyní lze simulovat vstupy pomocí tlačítek 1-5. Odpovídající zatrhávací rámeček zůstane prázdný tak dlouho, jak dlouho držíte tlačítko stisknuté. Pokud chcete testovat digitální výstup, vždy zatrhněte příslušný rámeček. Tuto proceduru lze též provádět automaticky: Stiskněte tlačítko "Output test", nebo aktivujte všechny výstupy tlačítkem "Set all". Pro automatický test všech výstupů stiskněte tlačítko "Output test". Analogové výstupy testujte pomocí tlačítka "Set all analog" a pomocí DA1 a DA2 měňte výstupní napětí. Počítadla 1 a 2 jsou 16bitová a jsou spouštěna pomocí inp1 a 2. Počítadla lze testovat pomocí tlačítek "Inp1" a "Inp2": Počítadlo přidá 1 pokaždé, když je stisknuto jedno z těchto tlačítek. Ovládání odskoku umožňuje určit čas reakce počítadla (0ms - 2ms - 10ms ms). Pro simulaci analogových vstupů lze použít interní napětí regulované potenciometrem ATT1 a ATT2. Posuvníky AD1 a AD2 se mění když nastavíte polohu potenciometrů. "Digitální" hodnotu (0-255) tohoto interního napětí lze odečítat přímo pod posuvníky. 3

5 5. 6. a 7. Propojovací diagram, zapojení plošného spoje a schéma zapojení viz str. 19 až 21 orig. návodu. 8. Příloha 1. Několik poznámek k bezpečnosti: Dodržujte tato bezpečnostní opatření. U stavebnic, které vyžadují přímé připojení k elektrické rozvodné síti 220V, je třeba dbát vysoké opatrnosti, jedná se o životu nebezpečné napětí! Pro připojení takových zařízení k rozvodné síti může být vyžadována zvláštní kvalifikace podle zákona. Před zapojením takových zařízení si nechte sestavenou stavebnici zkontrolovat osobou s platným oprávněním k revizi elektrických zařízení. Požadavky na bezpečnost nejsou ve všech státech stejné, ověřte je proto u příslušných místních úřadů. Stavebnice pracující s nebezpečným napětím jsou označeny symbolem (obr. v orig. návodu). Buďte opatrní. Zařízení napájená bateriemi nebo síťovým adaptérem jsou bezpečná. Z důvodů elektrické bezpečnosti, ale i ochrany před požárem a zraněním se ujistěte, že vaše vybavení vyhovuje těmto bezpečnostním radám: Stavebnici montujte do plastové krabičky. Pokud je nutno z důvodů stínění použít kovovou krabičku, ujistěte se, že je uzemněna. U stavebnic se spotřebou větší než 10W používejte hlavní vypínač. Použitý síťový transformátor by měl mít dvojitou izolaci. Do série s hlavním vypínačem zapojte pojistku. Pro transformátory do 10W použijte pomalou pojistku T 50mA a pro transformátory do 20W použijte pomalou pojistku T 100mA. Pokud je spotřeba větší, řiďte se instrukcemi. U stavebnic bez transformátoru používejte dvojpólový hlavní vypínač. Pro přívod síťového napětí používejte napájecí konektor nebo robustní kabel se svorkami. Vnitřní napájecí kabely musí mít průřez alespoň 0,75mm² Pokud je součástí stavebnice, nalepte poblíž síťového kabelu etiketu s údaji o napětí, spotřebě a hodnotě pojistky. 2. Zákaznický servis: 2.1 Řešení problémů: Než odnesete stavebnici do našeho servisu, přesvědčete se, zdali nejste schopni závadu odstranit sami. 90% stavebnic, které dostáváme k opravě lze opravit vlastními silami, proto si napřed přečtěte tyto pokyny: Souhlasí hodnoty všech součástek s hodnotami uvedenými v návodu? Jsou všechny součástky zapojeny ve správných pozicích a se správnou orientací? 4

6 Zkontrolovali jste, jestli nejsou některé pájené spoje špatně zaletované nebo, zda jste je nezapomněli zaletovat, případně, zdali jste pájením nezkratovali některé cestičky na plošném spoji? Je připojen funkční napájecí zdroj? Souhlasí všechna napětí? Potřebuje stavebnice speciální kalibraci, přizpůsobení nebo nastavení? Odpovídá připojené externí zařízení (PC, apod ) požadavkům stavebnice? Někdy, pokud i po několikanásobné kontrole nedojdete výsledku, je lepší nechat stavebnici vizuálně zkontrolovat další osobou. 2.2 Náhradní součástky: Nejlepším zdrojem náhradních součástek je místní obchod s elektronikou. 2.3 Opravy: Než pošlete stavebnici do opravy, ujistěte se, že: není poškozena, nebo smontována jinak, než je uvedeno v návodu. zapojení není nijak pozměněno. je kompletně smontována nepřikládáte doplňková časti, jako např. krabičku, knoflíky k potenciometrům, kabely, baterie, externí zařízení Přiložte stručný popis závady. Pamatujte, že u menších stavebnic může být cena opravy vyšší než cena nové stavebnice.! Záruční opravu lze provést pouze při předložení dokladu o nákupu! 5
