F-KV Sběrnicový stmívač pro domácí stavebnicový osvětlovací systém. Zásuvný modul pro KV-8006

Transkript

1 F-KV-8037 Sběrnicový stmívač pro domácí stavebnicový osvětlovací systém Zásuvný modul pro KV-8006 Tento stmívač je zásuvný modul pro stavebnici světelného systému K8006. Stejně jako jeho předchůdce K8007 byl navržen ke stmívání běžných žárovek a halogenů. Nejen, že je ovládání snadné, pomocí jednoho tlačítka, ale je vybaven početnými bezpečnostními opatřeními. U nízkonapěťových halogenových lamp musí být převod napětí prováděn pomocí klasického transformátoru s drátovým vinutím. Lze použít toroidní nebo jiný zapouzdřený transformátor. Většina elektronických transformátorů není s tímto stmívačem kompatibilní. Vlastnosti: Stmívač pro osvětlovací systém K8006 Vhodný pro žárovky, halogenová světla na síťové napětí i nízkonapěťová napájená konvenčním transformátorem Jednoduché tlačítkové ovládání Krátké stisknutí slouží k zapnutí/vypnutí, dlouhé slouží ke stmívání Stálá paměť pro poslední nastavení intenzity osvětlení Množství bezpečnostních opatření pro prodloužení životnosti žárovek, atd funkce pozvolného rozsvěcení a automatické deaktivace po 12 hodinách, nebo po 20 minutách činnosti při nedostatečné intenzitě světla Ochrana transformátoru v případě vadných zdrojů světla. Indikace stavu pomocí LED Technické údaje: 1. Montáž Potlačení rádiového a TV rušení v souladu s normou EN55015 Pracovní napětí: V nebo V stříd (50/60Hz) Maximální zátěž: 350W/230V nebo 170W/115V Maximální fázový posun při induktivní zátěži: 30 Rychlost stmívání: +/- 5s Rozměry: 65x57x25mm Tyto rady vám pomohou k úspěšnému dokončení stavby. Čtěte pozorně. 1.1 Ujistěte se, že máte správné nářadí: Kvalitní odporovou páječku (25~40W) s jemným hrotem. Otřete hrot důkladně do vlhké houbičky nebo hadříku, aby se očistila. Potom přiložte k hrotu pájku a nechte ji pokovit hrot. To ochraňuje hrot a umožňuje dobré spojení při pájení. Pokud pájka nedrží na hrotu, potřebuje pořádně očistit. 1

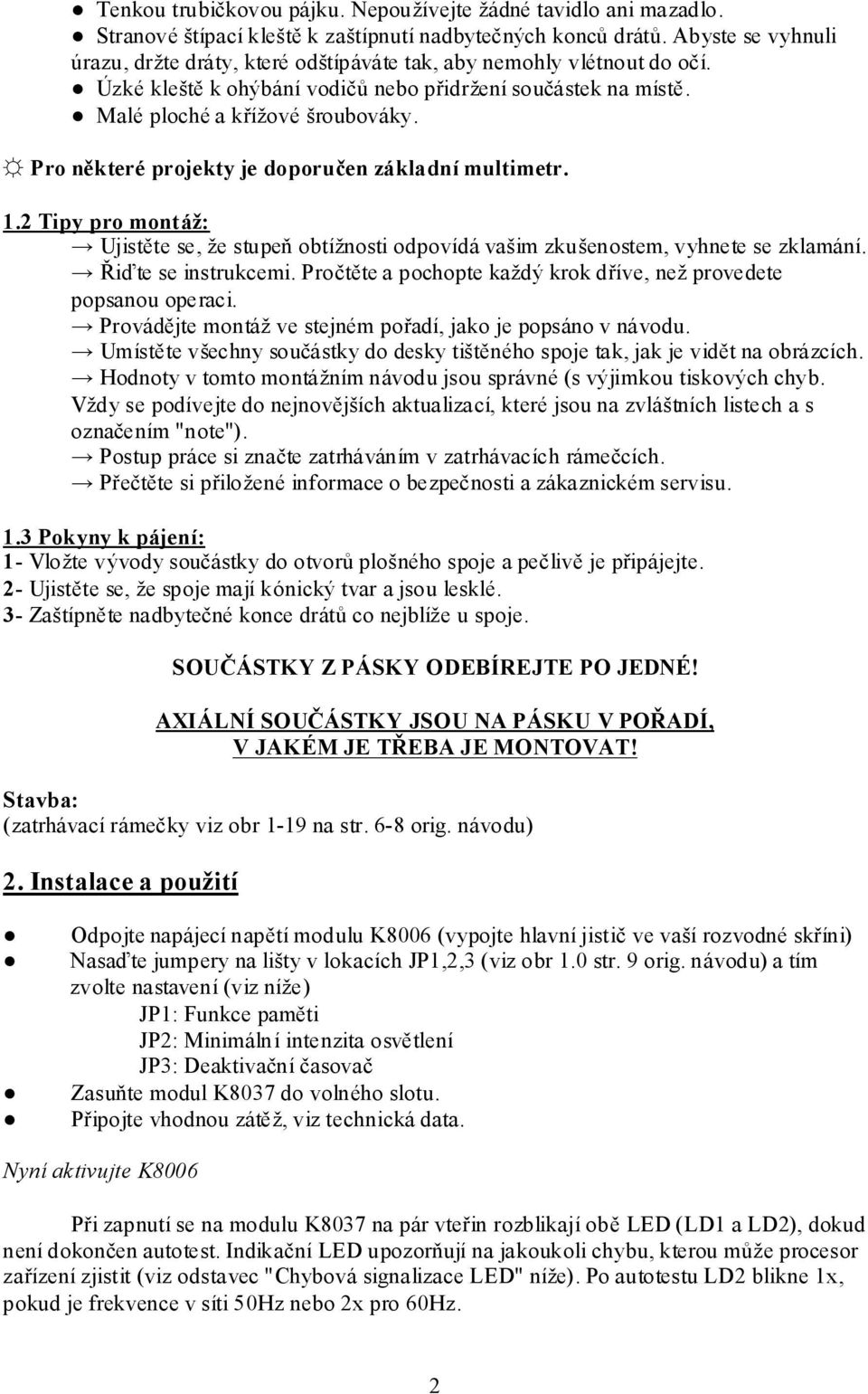

2 Tenkou trubičkovou pájku. Nepoužívejte žádné tavidlo ani mazadlo. Stranové štípací kleště k zaštípnutí nadbytečných konců drátů. Abyste se vyhnuli úrazu, držte dráty, které odštípáváte tak, aby nemohly vlétnout do očí. Úzké kleště k ohýbání vodičů nebo přidržení součástek na místě. Malé ploché a křížové šroubováky. Pro některé projekty je doporučen základní multimetr. 1.2 Tipy pro montáž: Ujistěte se, že stupeň obtížnosti odpovídá vašim zkušenostem, vyhnete se zklamání. Řiďte se instrukcemi. Pročtěte a pochopte každý krok dříve, než provedete popsanou operaci. Provádějte montáž ve stejném pořadí, jako je popsáno v návodu. Umístěte všechny součástky do desky tištěného spoje tak, jak je vidět na obrázcích. Hodnoty v tomto montážním návodu jsou správné (s výjimkou tiskových chyb. Vždy se podívejte do nejnovějších aktualizací, které jsou na zvláštních listech a s označením "note"). Postup práce si značte zatrháváním v zatrhávacích rámečcích. Přečtěte si přiložené informace o bezpečnosti a zákaznickém servisu. 1.3 Pokyny k pájení: 1- Vložte vývody součástky do otvorů plošného spoje a pečlivě je připájejte. 2- Ujistěte se, že spoje mají kónický tvar a jsou lesklé. 3- Zaštípněte nadbytečné konce drátů co nejblíže u spoje. SOUČÁSTKY Z PÁSKY ODEBÍREJTE PO JEDNÉ! AXIÁLNÍ SOUČÁSTKY JSOU NA PÁSKU V POŘADÍ, V JAKÉM JE TŘEBA JE MONTOVAT! Stavba: (zatrhávací rámečky viz obr 1-19 na str. 6-8 orig. návodu) 2. Instalace a použití Odpojte napájecí napětí modulu K8006 (vypojte hlavní jistič ve vaší rozvodné skříni) Nasaďte jumpery na lišty v lokacích JP1,2,3 (viz obr 1.0 str. 9 orig. návodu) a tím zvolte nastavení (viz níže) JP1: Funkce paměti JP2: Minimální intenzita osvětlení JP3: Deaktivační časovač Zasuňte modul K8037 do volného slotu. Připojte vhodnou zátěž, viz technická data. Nyní aktivujte K8006 Při zapnutí se na modulu K8037 na pár vteřin rozblikají obě LED (LD1 a LD2), dokud není dokončen autotest. Indikační LED upozorňují na jakoukoli chybu, kterou může procesor zařízení zjistit (viz odstavec "Chybová signalizace LED" níže). Po autotestu LD2 blikne 1x, pokud je frekvence v síti 50Hz nebo 2x pro 60Hz. 2

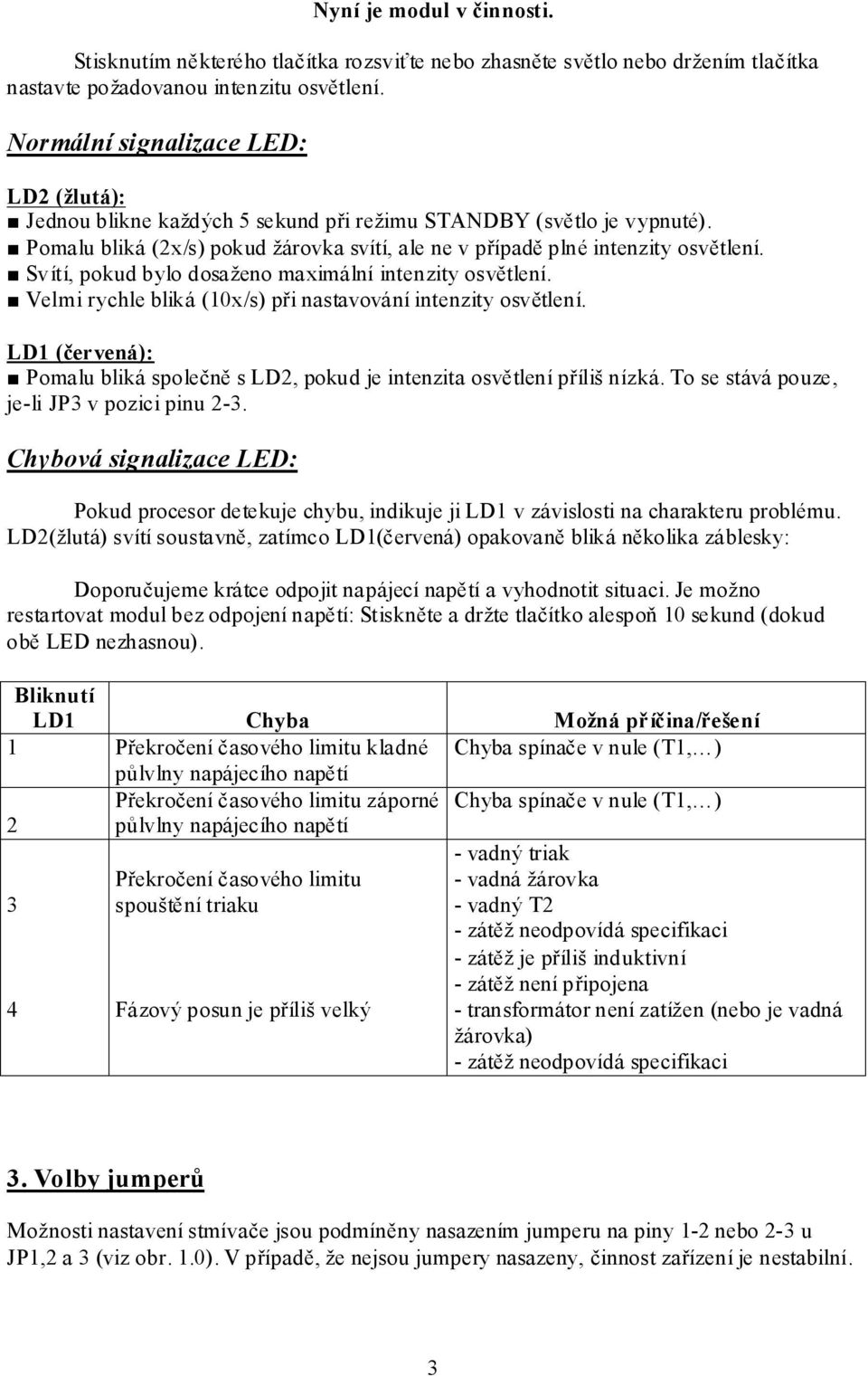

3 Nyní je modul v činnosti. Stisknutím některého tlačítka rozsviťte nebo zhasněte světlo nebo držením tlačítka nastavte požadovanou intenzitu osvětlení. Normální signalizace LED: LD2 (žlutá): Jednou blikne každých 5 sekund při režimu STANDBY (světlo je vypnuté). Pomalu bliká (2x/s) pokud žárovka svítí, ale ne v případě plné intenzity osvětlení. Svítí, pokud bylo dosaženo maximální intenzity osvětlení. Velmi rychle bliká (10x/s) při nastavování intenzity osvětlení. LD1 (červená): Pomalu bliká společně s LD2, pokud je intenzita osvětlení příliš nízká. To se stává pouze, je-li JP3 v pozici pinu 2-3. Chybová signalizace LED: Pokud procesor detekuje chybu, indikuje ji LD1 v závislosti na charakteru problému. LD2(žlutá) svítí soustavně, zatímco LD1(červená) opakovaně bliká několika záblesky: Doporučujeme krátce odpojit napájecí napětí a vyhodnotit situaci. Je možno restartovat modul bez odpojení napětí: Stiskněte a držte tlačítko alespoň 10 sekund (dokud obě LED nezhasnou). Bliknutí LD1 Chyba Možná příčina/řešení 1 Překročení časového limitu kladné Chyba spínače v nule (T1, ) půlvlny napájecího napětí Překročení časového limitu záporné Chyba spínače v nule (T1, ) 2 půlvlny napájecího napětí - vadný triak 3 Překročení časového limitu spouštění triaku - vadná žárovka - vadný T2 - zátěž neodpovídá specifikaci 4 Fázový posun je příliš velký - zátěž je příliš induktivní - zátěž není připojena - transformátor není zatížen (nebo je vadná žárovka) - zátěž neodpovídá specifikaci 3. Volby jumperů Možnosti nastavení stmívače jsou podmíněny nasazením jumperu na piny 1-2 nebo 2-3 u JP1,2 a 3 (viz obr. 1.0). V případě, že nejsou jumpery nasazeny, činnost zařízení je nestabilní. 3

4 JP1 - Funkce paměti: Pokud je paměť aktivována, ukládá se poslední nastavená intenzita osvětlení. JP2 - Minimální intenzita osvětlení: Tato funkce je navržena proto, aby žárovka nesvítila příliš malou intenzitou po příliš dlouhou dobu. Poskytuje dvě nesporné výhody: Za prvé, životnost halogenových žárovek není nutně zkracována, protože pracují při nízké teplotě. A navíc se nemůže stát, že žárovka díky slabé svítivosti unikne vaší pozornosti. Světlo se automaticky po určitém čase vypne. JP3 - Deaktivační časovač: Světlo se automaticky vypne po cca 12 hodinách souvislého svícení. Propojení "TP" na plošném spoji je pouze pro potřebu našeho technického oddělení! 4. a 5. Zapojení plošného spoje a schéma zapojení viz str. 14 a 15 orig. návodu. 6. Příloha 1. Několik poznámek k bezpečnosti: Dodržujte tato bezpečnostní opatření. U stavebnic, které vyžadují přímé připojení k elektrické rozvodné síti 220V, je třeba dbát vysoké opatrnosti, jedná se o životu nebezpečné napětí! Pro připojení takových zařízení k rozvodné síti může být vyžadována zvláštní kvalifikace podle zákona. Před zapojením takových zařízení si nechte sestavenou stavebnici zkontrolovat osobou s platným oprávněním k revizi elektrických zařízení. Požadavky na bezpečnost nejsou ve všech státech stejné, ověřte je proto u příslušných místních úřadů. Stavebnice pracující s nebezpečným napětím jsou označeny symbolem (obr. v orig. návodu). Buďte opatrní. Zařízení napájená bateriemi nebo síťovým adaptérem jsou bezpečná. Z důvodů elektrické bezpečnosti, ale i ochrany před požárem a zraněním se ujistěte, že vaše vybavení vyhovuje těmto bezpečnostním radám: Stavebnici montujte do plastové krabičky. Pokud je nutno z důvodů stínění použít kovovou krabičku, ujistěte se, že je uzemněna. U stavebnic se spotřebou větší než 10W používejte hlavní vypínač. Použitý síťový transformátor by měl mít dvojitou izolaci. Do série s hlavním vypínačem zapojte pojistku. 4

5 Pro transformátory do 10W použijte pomalou pojistku T 50mA a pro transformátory do 20W použijte pomalou pojistku T 100mA. Pokud je spotřeba větší, řiďte se instrukcemi. U stavebnic bez transformátoru používejte dvojpólový hlavní vypínač. Pro přívod síťového napětí používejte napájecí konektor nebo robustní kabel se svorkami. Vnitřní napájecí kabely musí mít průřez alespoň 0,75mm² Pokud je součástí stavebnice, nalepte poblíž síťového kabelu etiketu s údaji o napětí, spotřebě a hodnotě pojistky. 2. Zákaznický servis: 2.1 Řešení problémů: Než odnesete stavebnici do našeho servisu, přesvědčete se, zdali nejste schopni závadu odstranit sami. 90% stavebnic, které dostáváme k opravě lze opravit vlastními silami, proto si napřed přečtěte tyto pokyny: Souhlasí hodnoty všech součástek s hodnotami uvedenými v návodu? Jsou všechny součástky zapojeny ve správných pozicích a se správnou orientací? Zkontrolovali jste, jestli nejsou některé pájené spoje špatně zaletované nebo, zda jste je nezapomněli zaletovat, případně, zdali jste pájením nezkratovali některé cestičky na plošném spoji? Je připojen funkční napájecí zdroj? Souhlasí všechna napětí? Potřebuje stavebnice speciální kalibraci, přizpůsobení nebo nastavení? Odpovídá připojené externí zařízení (PC, apod ) požadavkům stavebnice? Někdy, pokud i po několikanásobné kontrole nedojdete výsledku, je lepší nechat stavebnici vizuálně zkontrolovat další osobou. 2.2 Náhradní součástky: Nejlepším zdrojem náhradních součástek je místní obchod s elektronikou. 2.3 Opravy: Než pošlete stavebnici do opravy, ujistěte se, že: není poškozena, nebo smontována jinak, než je uvedeno v návodu. zapojení není nijak pozměněno. je kompletně smontována nepřikládáte doplňková časti, jako např. krabičku, knoflíky k potenciometrům, kabely, baterie, externí zařízení Přiložte stručný popis závady. Pamatujte, že u menších stavebnic může být cena opravy vyšší než cena nové stavebnice.! Záruční opravu lze provést pouze při předložení dokladu o nákupu! 5
