1 Elektronická stavebnice VELLEMAN K Vývojový modul MP3 přehrávače Manuál k sestavení * Na obrázku vidíte: - Volitelný LCD typ PC1602WRS-KWA-E - Horizontální tlačítka typ PS-04PV - Moduly RF přijímače typ RX433N - SD kartu (nepřiložena) Celkem obsahuje 230 bodů pro pájení. Stupeň obtížnosti: Začátečník Pokročilý

2 Vlastnosti: Paměťové médium SD karty. Vysoce kvalitní VLSI dekodér. 5 přednastavených ovládacích tlačítek. Play-pauza, další, předchozí, hledat. Ovládání hlasitosti. Režim random a shuffle. 8 přednastavených režimů zvuku. 6 módů přehrávání: všechno, složka, atd. Infračervený přijímač. Koncový zesilovač přímo na desce. RCA linkový výstup. Výstup pro sluchátka a reproduktory. Možnost režimu MONO. Montáž SD karty je možná ve vertikální i horizontální pozici. Kompatibilní s běžnými alfanumerickými LCD displeji. Parametry: Vhodné pro SD nebo SDHC karty. Testováno s 32GB kartou. Podporuje ID3 tagy: Title, Artist Name, Album Name a Year. Podporuje složky (nedporuje vrstvení složek). Maximálně 1024 složek, každá max souborů. Ekvalizér s nastaveními flat, loudness, heavy, clear, soft, disco, live a hall. Dekóduje MP3 (MPEG 1.0 a 2.0 audio layer III (CBR, VBR, ABR) do 320kbit/sek. Zesilovač: 2 x 5W 4Ohm. Napájení: 12Vdc/1A. Volitelné: LCD: PC1602WRS-KWA-E Modul RF přijímače: RX433N Napájecí adaptér: PS1210 RF dálková ovládání: pro EU a USA - osmikanálový RF dálkový vysílač: VM118R (sestavený) / K8058 (k sestavení) RF dálková ovládání: pouze pro EU - čtyřkanálový desktop vysílač: VM160DT, čtyřkanálový vysílač: VM160T IR (infračervená) dálková ovládání: patnáctikanálový IR vysílač K8049 (k sestavení)

3 1. Sestavení (Nepřeskakujte tuto část, zabráníte potížím!) Tyto pokyny Vám pomůžou dokončit tento projekt zdárně. Pozorně si jej přečtěte. 1.1 Ujistěte se, že máte správné nástroje: Kvalitní páječku (25-40 W) s malým hrotem. Často ji čistěte mokrou houbičkou nebo hadříkem, poté aplikujte na hrot pájku tak, aby vypadala vlhce. Toto ochrání hrot a umožní Vám tvořit dobrá spojení. Když pájka sklouzne z hrotu, vyčistěte jej. Pájku s tavidlem. Nepoužívejte žádné přídavné tavidlo nebo mastnotu. Diagonální štípací kleště k zastřižení přebytečných vodičů. Abyste zamezili zraněním při odštipování, držte konec vodiče, aby vám odštípnutý kousek nevletěl do očí. Tenké kleště pro ohýbání vodičů nebo přidržování dílů na místě Malý nůž a šroubováky Philips. Základní sada stačí. Pro některé projekty je buď vyžadován nebo se může hodit základní multimetr. 1.2 Pokyny k sestavení Ujistěte se, že stupeň obtížnosti odpovídá Vašim zkušenostem. Opatrně následujte pokyny k sestavení. Každý krok si nejprve pečlivě přečtěte a pochopte. Jednotlivé kroky sestavení čiňte ve správném pořadí podle návodu. Umístěte všechny části na desku tištěných spojů (PCB) přesně podle nákresu. Hodnoty na nákresu obvodu podléhají změnám. Hodnoty v tomto návodu na sestavení jsou správné. * Používejte pro zaznamenání postupu "check-boxy". Přečtěte si prosím přiložené informace o bezpečnosti a zákaznickém servisu. * Vyjma typografických nepřesností. Vždy si najděte nejnovější doplnění manuálu, označené na samostatném listu nápisem "POZNÁMKA". 1.3 Pokyny pro pájení 1-Umístěte díl proti povrchu desky tištěných spojů a opatrně spájejte vodiče. 2-Ujistěte se, že spájené spoje jsou lesklé a kuželovitého tvaru.

4 3- Uštípněte přebytečné vodiče co nejblíže spoji. Odštípávejte je z pásky jeden po druhém! Nenásledujte slepě pořadí dílů na pásce. Vždy zkontrolujte jejich hodnotu na seznamu dílů! Důležité! Děkujeme, že jste si koupili tuto stavebnici MP3 přehrávače. Pro vaše pohodlí je obvod MP3 dekodéru již sestavený na desce, kterou snadno zapojíte. Tato stavebnice vám umožní vytvořit plně nastavitelný MP3 přehrávač, sestavený dle vašich přání. Standardně je přiloženo pouze infračervené dálkové ovládání (K8049), ale lze také namontovat volitelný RF přijímač pro použití s vysílači VM118R - K8058 nebo dálkovými ovladači VM160T nebo VM160DT (desktop verze). Desku je možné umístit vertikálně nebo horizontálně. Pro vertikální upevnění je poskytnuta další deska pro držák SD karty. Lze namontovat několik druhů tlačítek (standardně všechny malé vertikální typy), volitelně lze použít i horizontální typy nebo typy s delším aktuátorem. Volitelný LCD má standardní čtyřbitový mód, takže lze použít většinu dvojřádkových LCD modulů s šestnácti znaky. Pozor: Tato již sestavená deska obsahuje drahý čip s MP3 dekódérem. Tato deska byla před odesláním kompletně ozkoušena. Manipulujte s touto deskou s pečlivostí a dávejte si pozor na statickou elektřinu. Než se dotknete této desky, vždy se nejprve dotkněte uzemněného kovového dílu. Tato deska obsahuje konektor pro volitelný LCD, konektor musí být odlomen. Tato deska má slot tvaru V. Opatrně odlomte od desky MP3 dekódéru tuto část.

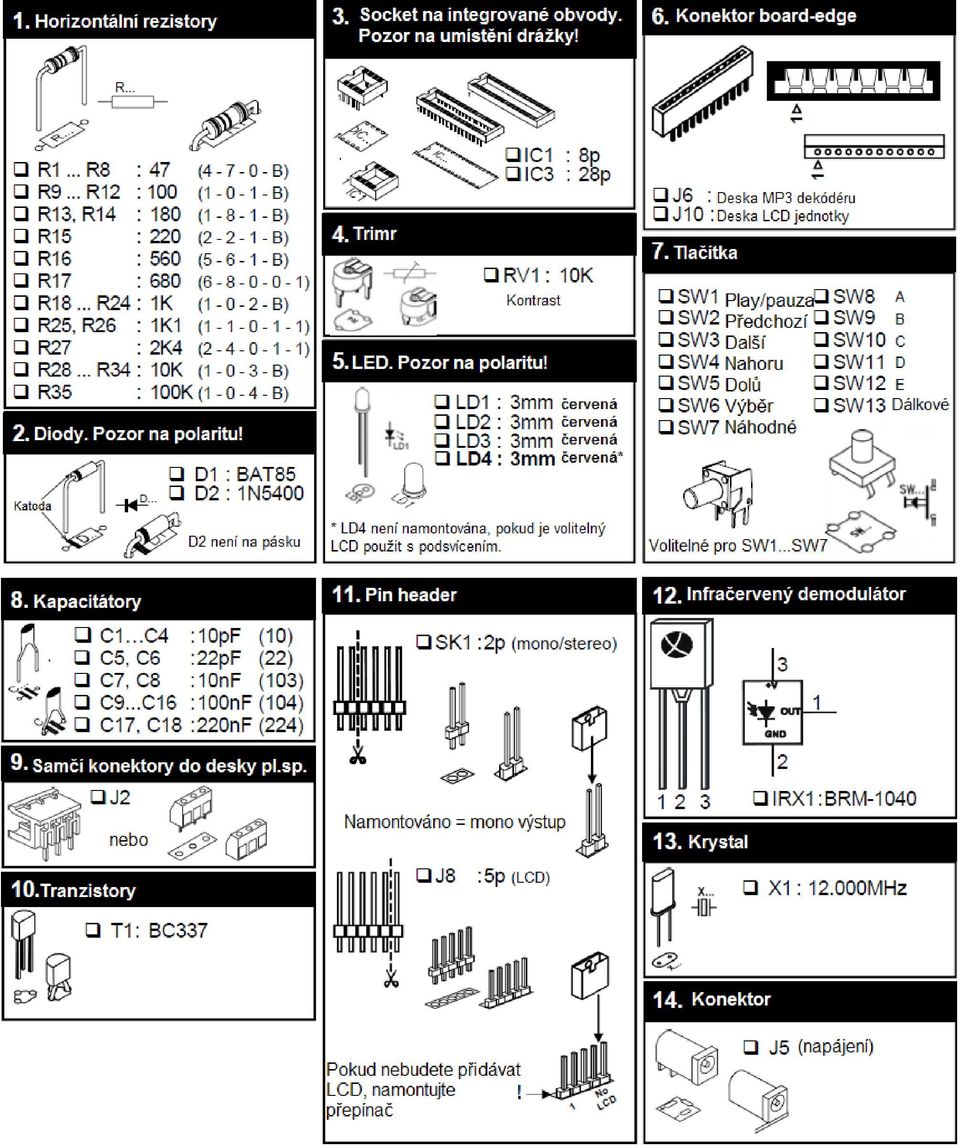

5

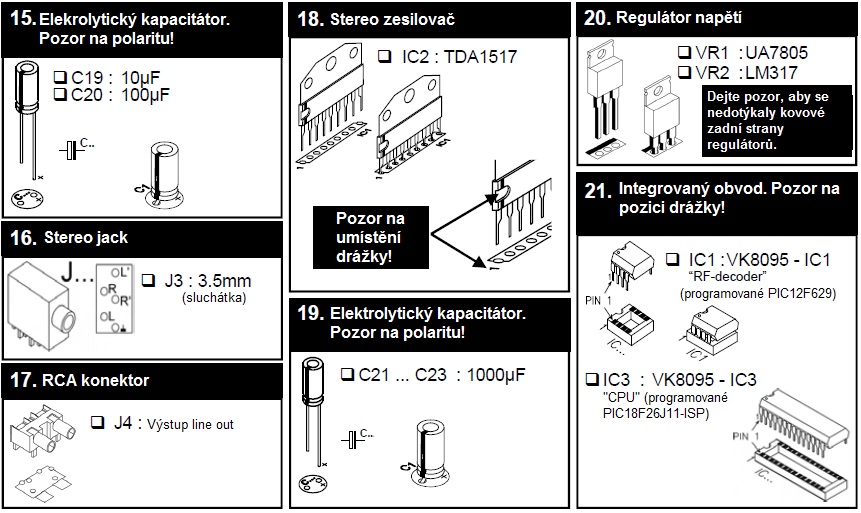

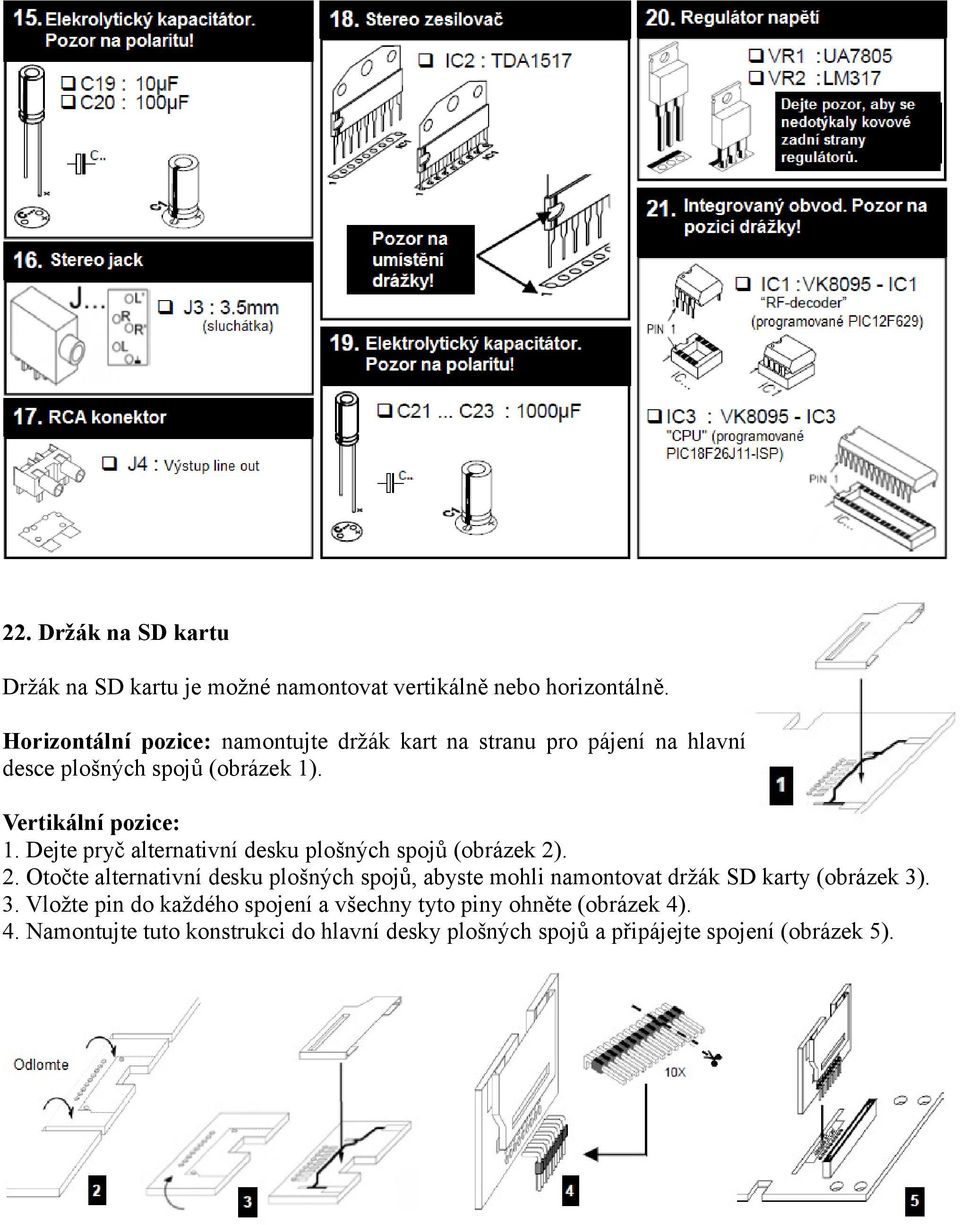

6 22. Držák na SD kartu Držák na SD kartu je možné namontovat vertikálně nebo horizontálně. Horizontální pozice: namontujte držák kart na stranu pro pájení na hlavní desce plošných spojů (obrázek 1). Vertikální pozice: 1. Dejte pryč alternativní desku plošných spojů (obrázek 2). 2. Otočte alternativní desku plošných spojů, abyste mohli namontovat držák SD karty (obrázek 3). 3. Vložte pin do každého spojení a všechny tyto piny ohněte (obrázek 4). 4. Namontujte tuto konstrukci do hlavní desky plošných spojů a připájejte spojení (obrázek 5).

7 23. MP3 jednotka Zapojte již složený a otestovaný MP3 dekódér. Dávejte pozor na postup zapojení MP3 jednotky! 24. Gumové podložky Na stranu pro pájení desky plošných spojů přidělejte gumové podložky.

8 25. Volitelné RF přijímač: Pro použití RF dálkového ovládání namontujte modul RX433. Viz obrázek na krabičce. LCD displej: Pokud použijete LCD, namontujte volitelné PCI602WRS-KWA-E. Pro napojení LCD použijte edge board. Viz obrázek na krabičce. Postup zapojení pro RF přijímač a LCD displej lze najít na Zapojení Reproduktory Zapojte reproduktory do konektoru pro reproduktory. Použijte 4-8 ohmové reproduktory (L+ a R+) a do středu zapojte běžný (-). Rada: Pokud použijete více reproduktorů, můžete je zapojit paralelně a sériově. Příklad: - Použijte 4 x 8-ohmové reproduktory. - Propojte dva sety reproduktorů do série (8 + 8 = 16 ohmů). - Poté tento set propojte paralelně (16/2) = 8 ohmů. - Nyní lze tyto čtyři reproduktory propojit k L nebo R výstupu. Pokud použijete více reproduktorů pro použití ve více místnostech, doporučuje se použít jednotku s výstupem MONO. Toho docílíte přidáním přepínače na pin header MONO. RCA výstup V tomuto výstupu můžete připojit volitelný zesilovač. Výstup sluchátek K tomuto výstupu můžete připojit sluchátka. Poznámka: Hlasitost všech těchto výstupů je ovládána hlavní hlasitostí přehrávače.

9 SD karta Vložte SD kartu obsahující MP3 soubory. MP3 soubory mohou být v kmenové složce SD karty nebo v podložkách. Maximálně však můžou být pouze v hloubce jedné složky. Pokud používáte standardní konektor desky, vložte kartu spojeními nahoru. Napájení Připojte odpovídající zdroj napájení ke vstupu 12VDC (pin=+). Ujistěte se, že zdroj může napájet 1A nebo více. 27. Test Pokud jde vše správně, měla by se rozsvítit LED napájení. Stiskněte tlačítko "play" pro přehrání prvního souboru nebo jeho zastavení. Pokud je připojen LCD, měl by se rozsvítit displej a zobrazit: "Hello", následováno verzí firmwaru a poté "Velleman MP3 player". Pokud není vložena SD karta, displej zobrazí "No SD card". Pro více instrukcí nahlédněte do uživatelského manuálu. Stahněte jej z Zadejte do vyhledávání "K8095" a poté jděte u výrobku do sekce stahování. Schématický diagram MP3 jednotky a hlavní desky plošných spojů - viz originální manuál. Modifikace a typografické chyby vyhrazeny - Velleman nv. H8095IP'1-2010
