LCD projektor VT45 / VT45K. Návod k obsluze

Transkript

1 LCD projektor VT45 / VT45K Návod k obsluze

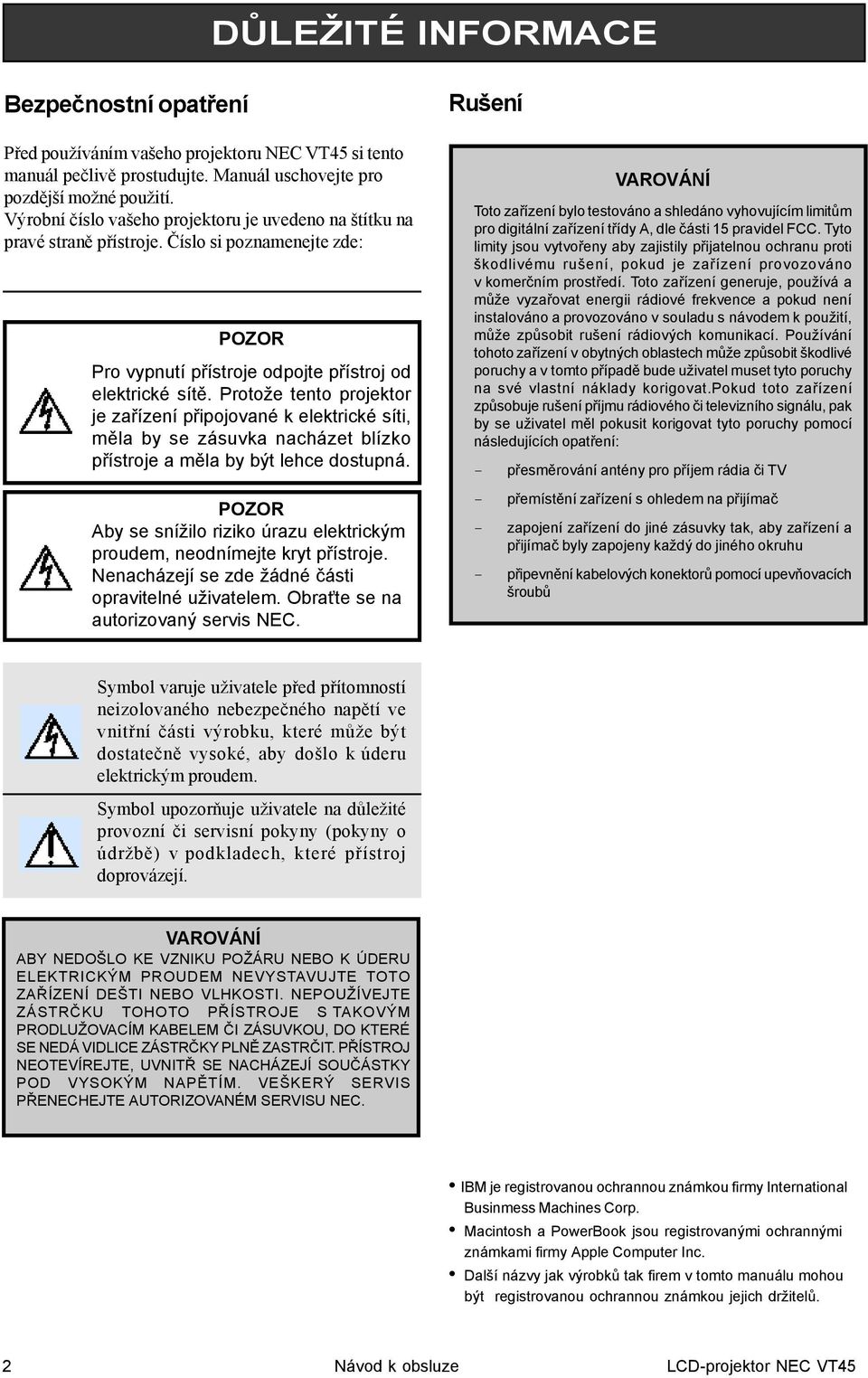

2 DŮLEŽITÉ INFORMACE Bezpečnostní opatření Před používáním vašeho projektoru NEC VT45 si tento manuál pečlivě prostudujte. Manuál uschovejte pro pozdější možné použití. Výrobní číslo vašeho projektoru je uvedeno na štítku na pravé straně přístroje. Číslo si poznamenejte zde: POZOR Pro vypnutí přístroje odpojte přístroj od elektrické sítě. Protože tento projektor je zařízení připojované k elektrické síti, měla by se zásuvka nacházet blízko přístroje a měla by být lehce dostupná. POZOR Aby se snížilo riziko úrazu elektrickým proudem, neodnímejte kryt přístroje. Nenacházejí se zde žádné části opravitelné uživatelem. Obraťte se na autorizovaný servis NEC. Rušení VAROVÁNÍ Toto zařízení bylo testováno a shledáno vyhovujícím limitům pro digitální zařízení třídy A, dle části 15 pravidel FCC. Tyto limity jsou vytvořeny aby zajistily přijatelnou ochranu proti škodlivému rušení, pokud je zařízení provozováno v komerčním prostředí. Toto zařízení generuje, používá a může vyzařovat energii rádiové frekvence a pokud není instalováno a provozováno v souladu s návodem k použití, může způsobit rušení rádiových komunikací. Používání tohoto zařízení v obytných oblastech může způsobit škodlivé poruchy a v tomto případě bude uživatel muset tyto poruchy na své vlastní náklady korigovat.pokud toto zařízení způsobuje rušení příjmu rádiového či televizního signálu, pak by se uživatel měl pokusit korigovat tyto poruchy pomocí následujících opatření: - přesměrování antény pro příjem rádia či TV - přemístění zařízení s ohledem na přijímač - zapojení zařízení do jiné zásuvky tak, aby zařízení a přijímač byly zapojeny každý do jiného okruhu - připevnění kabelových konektorů pomocí upevňovacích šroubů Symbol varuje uživatele před přítomností neizolovaného nebezpečného napětí ve vnitřní části výrobku, které může být dostatečně vysoké, aby došlo k úderu elektrickým proudem. Symbol upozorňuje uživatele na důležité provozní či servisní pokyny (pokyny o údržbě) v podkladech, které přístroj doprovázejí. VAROVÁNÍ ABY NEDOŠLO KE VZNIKU POŽÁRU NEBO K ÚDERU ELEKTRICKÝM PROUDEM NEVYSTAVUJTE TOTO ZAŘÍZENÍ DEŠTI NEBO VLHKOSTI. NEPOUŽÍVEJTE ZÁSTRČKU TOHOTO PŘÍSTROJE S TAKOVÝM PRODLUŽOVACÍM KABELEM ČI ZÁSUVKOU, DO KTERÉ SE NEDÁ VIDLICE ZÁSTRČKY PLNĚ ZASTRČIT. PŘÍSTROJ NEOTEVÍREJTE, UVNITŘ SE NACHÁZEJÍ SOUČÁSTKY POD VYSOKÝM NAPĚTÍM. VEŠKERÝ SERVIS PŘENECHEJTE AUTORIZOVANÉM SERVISU NEC. IBM je registrovanou ochrannou známkou firmy International Businmess Machines Corp. Macintosh a PowerBook jsou registrovanými ochrannými známkami firmy Apple Computer Inc. Další názvy jak výrobků tak firem v tomto manuálu mohou být registrovanou ochrannou známkou jejich držitelů. 2 Návod k obsluze LCD-projektor NEC VT45

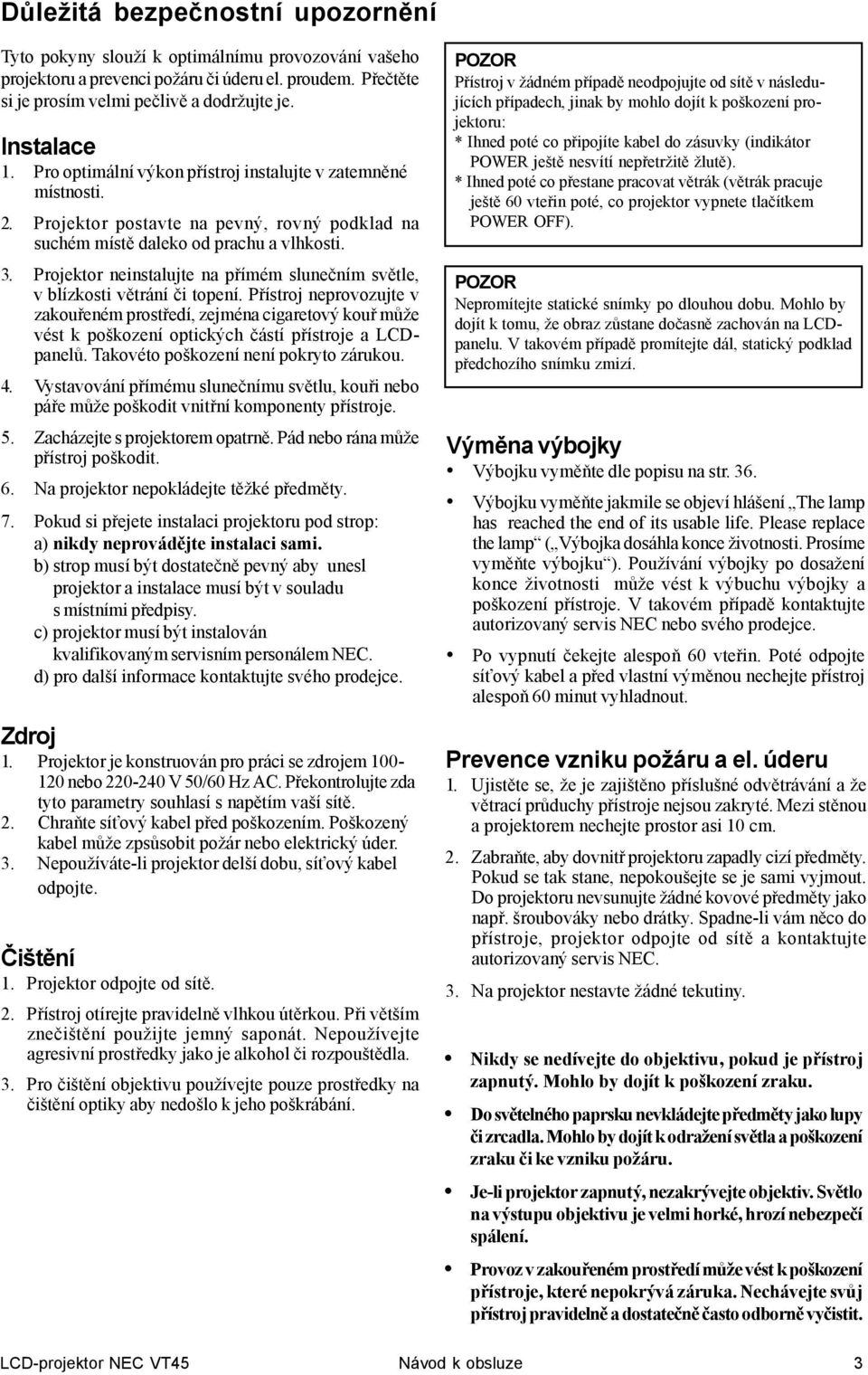

3 Důležitá bezpečnostní upozornění Tyto pokyny slouží k optimálnímu provozování vašeho projektoru a prevenci požáru či úderu el. proudem. Přečtěte si je prosím velmi pečlivě a dodržujte je. Instalace 1. Pro optimální výkon přístroj instalujte v zatemněné místnosti. 2. Projektor postavte na pevný, rovný podklad na suchém místě daleko od prachu a vlhkosti. 3. Projektor neinstalujte na přímém slunečním světle, v blízkosti větrání či topení. Přístroj neprovozujte v zakouřeném prostředí, zejména cigaretový kouř může vést k poškození optických částí přístroje a LCDpanelů. Takovéto poškození není pokryto zárukou. 4. Vystavování přímému slunečnímu světlu, kouři nebo páře může poškodit vnitřní komponenty přístroje. 5. Zacházejte s projektorem opatrně. Pád nebo rána může přístroj poškodit. 6. Na projektor nepokládejte těžké předměty. 7. Pokud si přejete instalaci projektoru pod strop: a) nikdy neprovádějte instalaci sami. b) strop musí být dostatečně pevný aby unesl projektor a instalace musí být v souladu s místními předpisy. c) projektor musí být instalován kvalifikovaným servisním personálem NEC. d) pro další informace kontaktujte svého prodejce. Zdroj 1. Projektor je konstruován pro práci se zdrojem nebo V 50/60 Hz AC. Překontrolujte zda tyto parametry souhlasí s napětím vaší sítě. 2. Chraňte síťový kabel před poškozením. Poškozený kabel může zpsůsobit požár nebo elektrický úder. 3. Nepoužíváte-li projektor delší dobu, síťový kabel odpojte. Čištění 1. Projektor odpojte od sítě. 2. Přístroj otírejte pravidelně vlhkou útěrkou. Při větším znečištění použijte jemný saponát. Nepoužívejte agresivní prostředky jako je alkohol či rozpouštědla. 3. Pro čištění objektivu používejte pouze prostředky na čištění optiky aby nedošlo k jeho poškrábání. POZOR Přístroj v žádném případě neodpojujte od sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Ihned poté co připojíte kabel do zásuvky (indikátor POWER ještě nesvítí nepřetržitě žlutě). * Ihned poté co přestane pracovat větrák (větrák pracuje ještě 60 vteřin poté, co projektor vypnete tlačítkem POWER OFF). POZOR Nepromítejte statické snímky po dlouhou dobu. Mohlo by dojít k tomu, že obraz zůstane dočasně zachován na LCDpanelu. V takovém případě promítejte dál, statický podklad předchozího snímku zmizí. Výměna výbojky Výbojku vyměňte dle popisu na str. 36. Výbojku vyměňte jakmile se objeví hlášení The lamp has reached the end of its usable life. Please replace the lamp ( Výbojka dosáhla konce životnosti. Prosíme vyměňte výbojku ). Používání výbojky po dosažení konce životnosti může vést k výbuchu výbojky a poškození přístroje. V takovém případě kontaktujte autorizovaný servis NEC nebo svého prodejce. Po vypnutí čekejte alespoň 60 vteřin. Poté odpojte síťový kabel a před vlastní výměnou nechejte přístroj alespoň 60 minut vyhladnout. Prevence vzniku požáru a el. úderu 1. Ujistěte se, že je zajištěno příslušné odvětrávání a že větrací průduchy přístroje nejsou zakryté. Mezi stěnou a projektorem nechejte prostor asi 10 cm. 2. Zabraňte, aby dovnitř projektoru zapadly cizí předměty. Pokud se tak stane, nepokoušejte se je sami vyjmout. Do projektoru nevsunujte žádné kovové předměty jako např. šroubováky nebo drátky. Spadne-li vám něco do přístroje, projektor odpojte od sítě a kontaktujte autorizovaný servis NEC. 3. Na projektor nestavte žádné tekutiny. Nikdy se nedívejte do objektivu, pokud je přístroj zapnutý. Mohlo by dojít k poškození zraku. Do světelného paprsku nevkládejte předměty jako lupy či zrcadla. Mohlo by dojít k odražení světla a poškození zraku či ke vzniku požáru. Je-li projektor zapnutý, nezakrývejte objektiv. Světlo na výstupu objektivu je velmi horké, hrozí nebezpečí spálení. Provoz v zakouřeném prostředí může vést k poškození přístroje, které nepokrývá záruka. Nechávejte svůj přístroj pravidelně a dostatečně často odborně vyčistit. LCD-projektor NEC VT45 Návod k obsluze 3

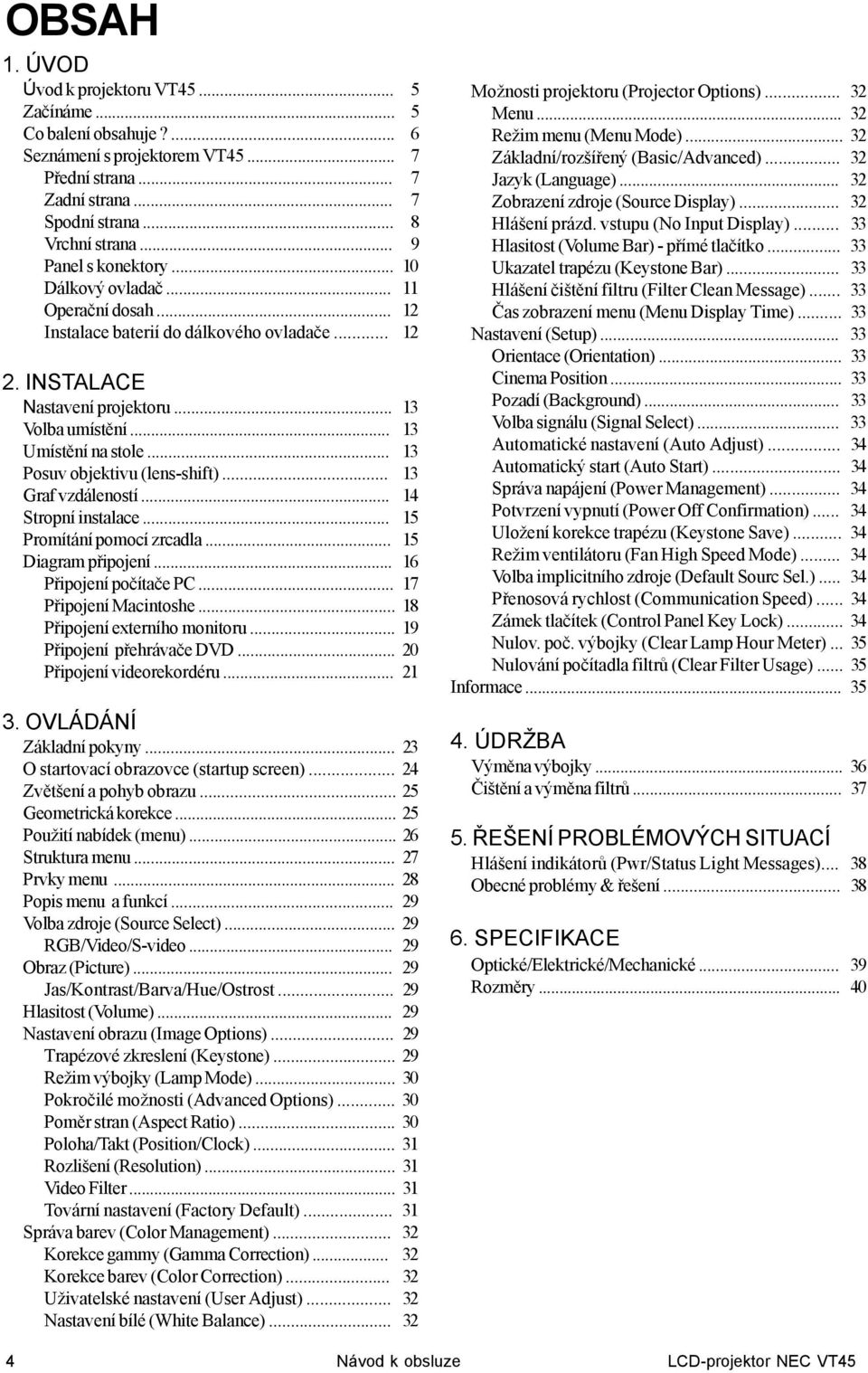

4 OBSAH 1. ÚVOD Úvod k projektoru VT Začínáme... 5 Co balení obsahuje?... 6 Seznámení s projektorem VT Přední strana... 7 Zadní strana... 7 Spodní strana... 8 Vrchní strana... 9 Panel s konektory Dálkový ovladač Operační dosah Instalace baterií do dálkového ovladače INSTALACE Nastavení projektoru Volba umístění Umístění na stole Posuv objektivu (lens-shift) Graf vzdáleností Stropní instalace Promítání pomocí zrcadla Diagram připojení Připojení počítače PC Připojení Macintoshe Připojení externího monitoru Připojení přehrávače DVD Připojení videorekordéru OVLÁDÁNÍ Základní pokyny O startovací obrazovce (startup screen) Zvětšení a pohyb obrazu Geometrická korekce Použití nabídek (menu) Struktura menu Prvky menu Popis menu a funkcí Volba zdroje (Source Select) RGB/Video/S-video Obraz (Picture) Jas/Kontrast/Barva/Hue/Ostrost Hlasitost (Volume) Nastavení obrazu (Image Options) Trapézové zkreslení (Keystone) Režim výbojky (Lamp Mode) Pokročilé možnosti (Advanced Options) Poměr stran (Aspect Ratio) Poloha/Takt (Position/Clock) Rozlišení (Resolution) Video Filter Tovární nastavení (Factory Default) Správa barev (Color Management) Korekce gammy (Gamma Correction) Korekce barev (Color Correction) Uživatelské nastavení (User Adjust) Nastavení bílé (White Balance) Možnosti projektoru (Projector Options) Menu Režim menu (Menu Mode) Základní/rozšířený (Basic/Advanced) Jazyk (Language) Zobrazení zdroje (Source Display) Hlášení prázd. vstupu (No Input Display) Hlasitost (Volume Bar) - přímé tlačítko Ukazatel trapézu (Keystone Bar) Hlášení čištění filtru (Filter Clean Message) Čas zobrazení menu (Menu Display Time) Nastavení (Setup) Orientace (Orientation) Cinema Position Pozadí (Background) Volba signálu (Signal Select) Automatické nastavení (Auto Adjust) Automatický start (Auto Start) Správa napájení (Power Management) Potvrzení vypnutí (Power Off Confirmation) Uložení korekce trapézu (Keystone Save) Režim ventilátoru (Fan High Speed Mode) Volba implicitního zdroje (Default Sourc Sel.) Přenosová rychlost (Communication Speed) Zámek tlačítek (Control Panel Key Lock) Nulov. poč. výbojky (Clear Lamp Hour Meter) Nulování počítadla filtrů (Clear Filter Usage) Informace ÚDRŽBA Výměna výbojky Čištění a výměna filtrů ŘEŠENÍ PROBLÉMOVÝCH SITUACÍ Hlášení indikátorů (Pwr/Status Light Messages) Obecné problémy & řešení SPECIFIKACE Optické/Elektrické/Mechanické Rozměry Návod k obsluze LCD-projektor NEC VT45

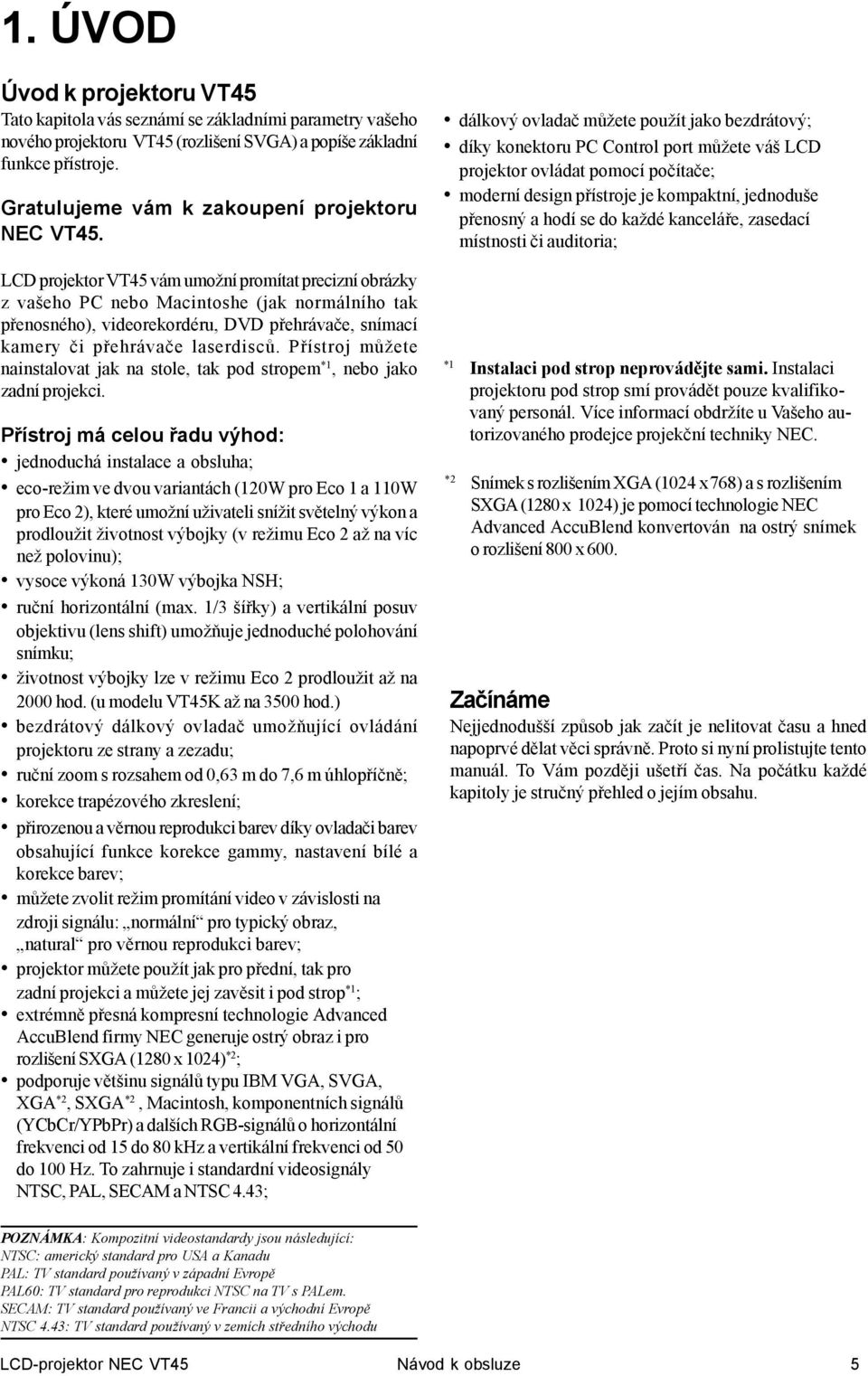

5 1. ÚVOD Úvod k projektoru VT45 Tato kapitola vás seznámí se základními parametry vašeho nového projektoru VT45 (rozlišení SVGA) a popíše základní funkce přístroje. Gratulujeme vám k zakoupení projektoru NEC VT45. LCD projektor VT45 vám umožní promítat precizní obrázky z vašeho PC nebo Macintoshe (jak normálního tak přenosného), videorekordéru, DVD přehrávače, snímací kamery či přehrávače laserdisců. Přístroj můžete nainstalovat jak na stole, tak pod stropem *1, nebo jako zadní projekci. Přístroj má celou řadu výhod: jednoduchá instalace a obsluha; eco-režim ve dvou variantách (120W pro Eco 1 a 110W pro Eco 2), které umožní uživateli snížit světelný výkon a prodloužit životnost výbojky (v režimu Eco 2 až na víc než polovinu); vysoce výkoná 130W výbojka NSH; ruční horizontální (max. 1/3 šířky) a vertikální posuv objektivu (lens shift) umožňuje jednoduché polohování snímku; životnost výbojky lze v režimu Eco 2 prodloužit až na 2000 hod. (u modelu VT45K až na 3500 hod.) bezdrátový dálkový ovladač umožňující ovládání projektoru ze strany a zezadu; ruční zoom s rozsahem od 0,63 m do 7,6 m úhlopříčně; korekce trapézového zkreslení; přirozenou a věrnou reprodukci barev díky ovladači barev obsahující funkce korekce gammy, nastavení bílé a korekce barev; můžete zvolit režim promítání video v závislosti na zdroji signálu: normální pro typický obraz, natural pro věrnou reprodukci barev; projektor můžete použít jak pro přední, tak pro zadní projekci a můžete jej zavěsit i pod strop *1 ; extrémně přesná kompresní technologie Advanced AccuBlend firmy NEC generuje ostrý obraz i pro rozlišení SXGA (1280 x 1024) *2 ; podporuje většinu signálů typu IBM VGA, SVGA, XGA *2, SXGA *2, Macintosh, komponentních signálů (YCbCr/YPbPr) a dalších RGB-signálů o horizontální frekvenci od 15 do 80 khz a vertikální frekvenci od 50 do 100 Hz. To zahrnuje i standardní videosignály NTSC, PAL, SECAM a NTSC 4.43; dálkový ovladač můžete použít jako bezdrátový; díky konektoru PC Control port můžete váš LCD projektor ovládat pomocí počítače; moderní design přístroje je kompaktní, jednoduše přenosný a hodí se do každé kanceláře, zasedací místnosti či auditoria; *1 Instalaci pod strop neprovádějte sami. Instalaci projektoru pod strop smí provádět pouze kvalifikovaný personál. Více informací obdržíte u Vašeho autorizovaného prodejce projekční techniky NEC. *2 Snímek s rozlišením XGA (1024 x768) a s rozlišením SXGA (1280 x 1024) je pomocí technologie NEC Advanced AccuBlend konvertován na ostrý snímek o rozlišení 800 x 600. Začínáme Nejjednodušší způsob jak začít je nelitovat času a hned napoprvé dělat věci správně. Proto si nyní prolistujte tento manuál. To Vám později ušetří čas. Na počátku každé kapitoly je stručný přehled o jejím obsahu. POZNÁMKA: Kompozitní videostandardy jsou následující: NTSC: americký standard pro USA a Kanadu PAL: TV standard používaný v západní Evropě PAL60: TV standard pro reprodukci NTSC na TV s PALem. SECAM: TV standard používaný ve Francii a východní Evropě NTSC 4.43: TV standard používaný v zemích středního východu LCD-projektor NEC VT45 Návod k obsluze 5

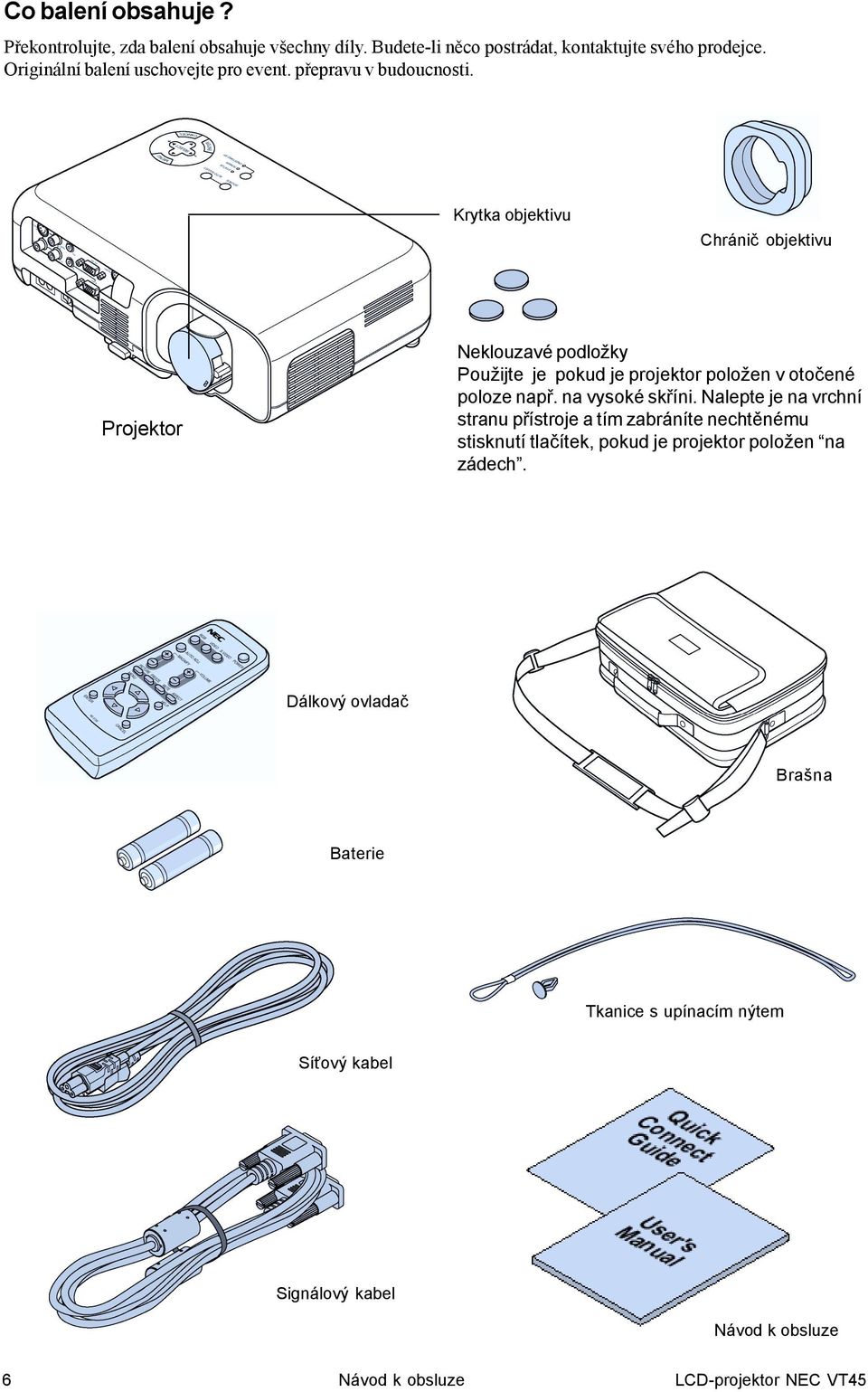

6 Co balení obsahuje? Překontrolujte, zda balení obsahuje všechny díly. Budete-li něco postrádat, kontaktujte svého prodejce. Originální balení uschovejte pro event. přepravu v budoucnosti. Krytka objektivu Chránič objektivu Projektor Neklouzavé podložky Použijte je pokud je projektor položen v otočené poloze např. na vysoké skříni. Nalepte je na vrchní stranu přístroje a tím zabráníte nechtěnému stisknutí tlačítek, pokud je projektor položen na zádech. Dálkový ovladač Brašna Baterie Tkanice s upínacím nýtem Síťový kabel Signálový kabel Návod k obsluze 6 Návod k obsluze LCD-projektor NEC VT45

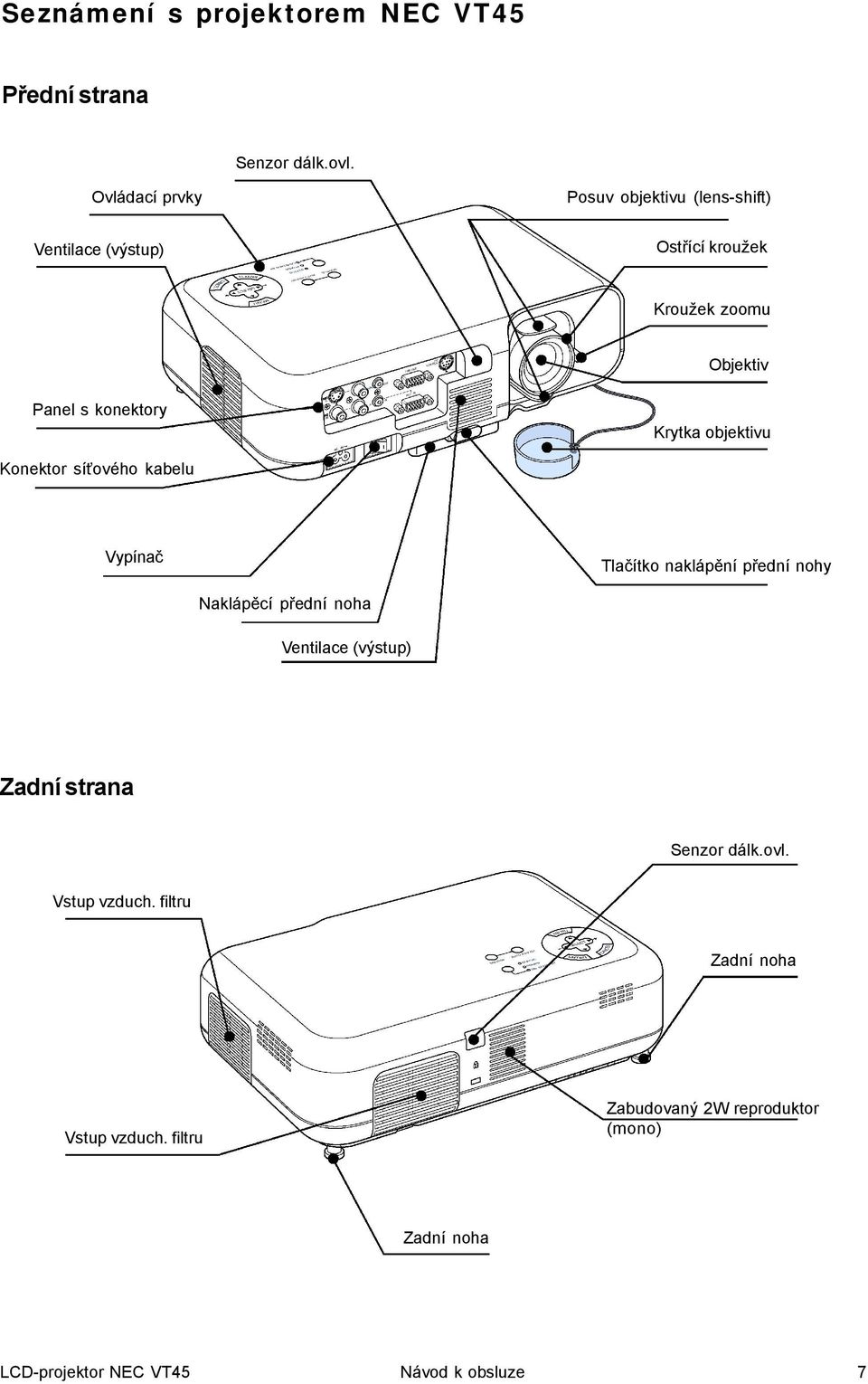

7 Seznámení s projektorem NEC VT45 Přední strana Senzor dálk.ovl. Ovládací prvky Posuv objektivu (lens-shift) Ventilace (výstup) Ostřící kroužek Kroužek zoomu Objektiv Panel s konektory Krytka objektivu Konektor síťového kabelu Vypínač Tlačítko naklápění přední nohy Naklápěcí přední noha Ventilace (výstup) Zadní strana Senzor dálk.ovl. Vstup vzduch. filtru Zadní noha Vstup vzduch. filtru Zabudovaný 2W reproduktor (mono) Zadní noha LCD-projektor NEC VT45 Návod k obsluze 7

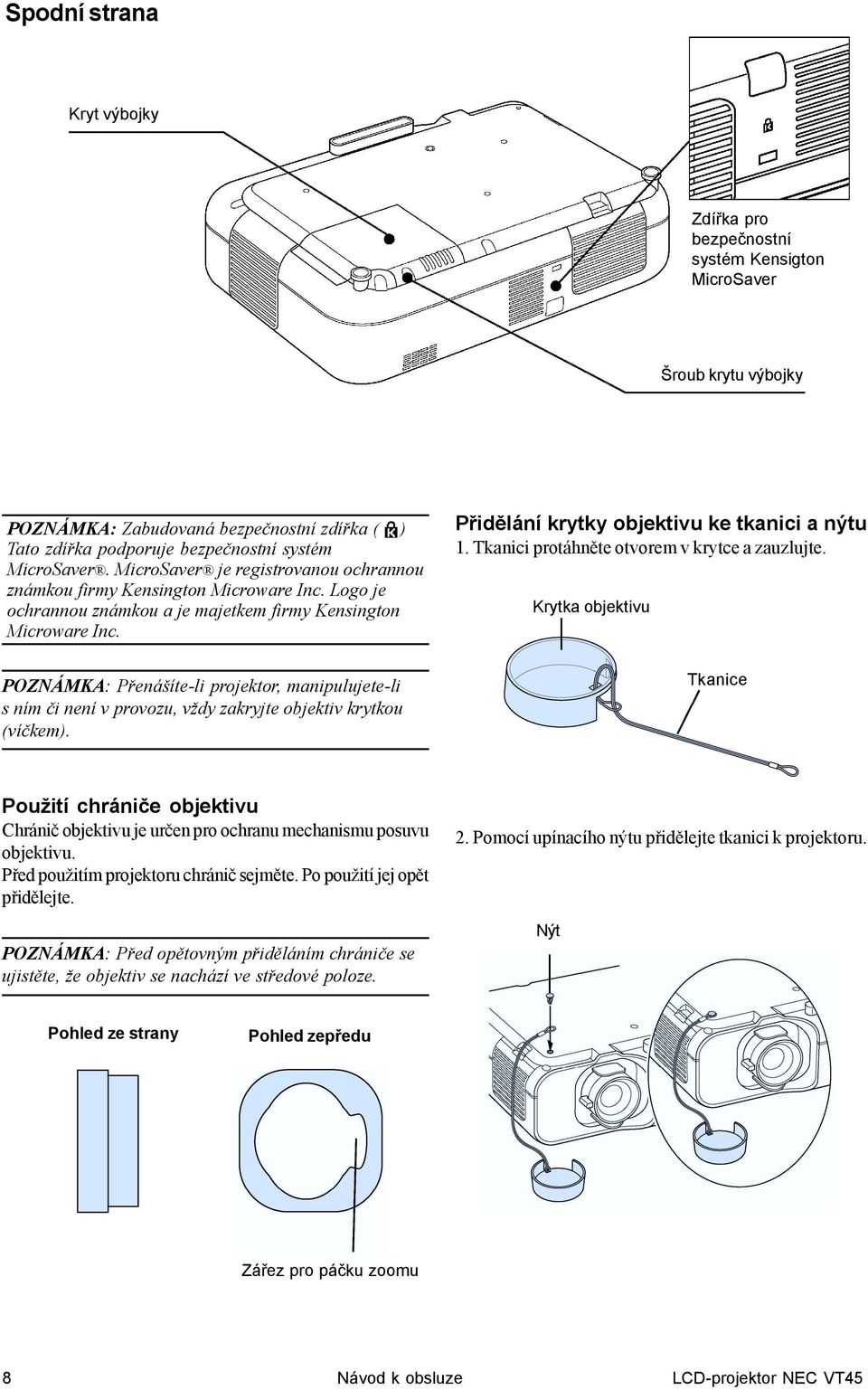

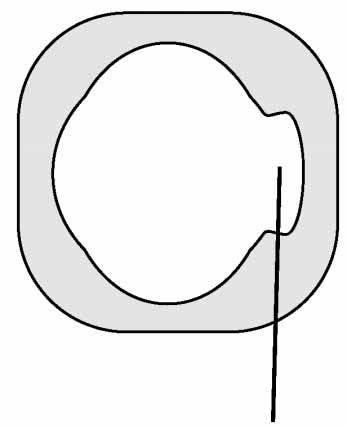

8 Spodní strana Kryt výbojky Zdířka pro bezpečnostní systém Kensigton MicroSaver Šroub krytu výbojky POZNÁMKA: Zabudovaná bezpečnostní zdířka ( ) Tato zdířka podporuje bezpečnostní systém MicroSaver. MicroSaver je registrovanou ochrannou známkou firmy Kensington Microware Inc. Logo je ochrannou známkou a je majetkem firmy Kensington Microware Inc. POZNÁMKA: Přenášíte-li projektor, manipulujete-li s ním či není v provozu, vždy zakryjte objektiv krytkou (víčkem). Přidělání krytky objektivu ke tkanici a nýtu 1. Tkanici protáhněte otvorem v krytce a zauzlujte. Krytka objektivu Tkanice Použití chrániče objektivu Chránič objektivu je určen pro ochranu mechanismu posuvu objektivu. Před použitím projektoru chránič sejměte. Po použití jej opět přidělejte. POZNÁMKA: Před opětovným přiděláním chrániče se ujistěte, že objektiv se nachází ve středové poloze. 2. Pomocí upínacího nýtu přidělejte tkanici k projektoru. Nýt Pohled ze strany Pohled zepředu Zářez pro páčku zoomu 8 Návod k obsluze LCD-projektor NEC VT45

9 Vrchní strana 1 Tlačítko Power (ON / STAND BY) Zapíná/vypíná projektor je-li v režimu standby. POZNÁMKA: Pro vypnutí projektoru tlačítko stiskněte a držte jej stlačené po dobu min. 2 vteřin. 2 Indikátor Status (stav) Svítí-li nepřetržitě červeně, znamená to varování, že výbojka překročila životnost 1000 hod.: VT45 / 2000 hod.: VT45K (v režimu Eco 2 VT45: 2000 hod./ VT45K: 3500 hod. a v režimu Eco 1 VT45: 1500 hod./ VT45K: 2700 hod. Doporučuje se vyměnit výbojku co nejdříve (viz. str. 36).Navíc se v obraze objeví trvalé hlášení The lamp has reached the end of its usable life. Please replace the lamp. ( Výbojka dosáhla konce své životnosti. Prosíme vyměňte výbojku ) do té doby, než provedete výměnu výbojky. Bliká-li tento indikátor rychle, znamená to, že není správně připevněn buď kryt výbojky (lampy) či kryt filtru nebo je projektor přehřátý. Další podrobnosti najdete na str Indikátor Power Svítí-li indikátor zeleně, je LCD projektor zapnutý;svítí-li oranžově, je v režimu standby (připravenost). 5 Tlačítko Cancel (zrušení) Slouží pro opuštění menu. Jste-li v režimu nastavování, stlačením se vrátíte na předchozí hodnoty. 6 Tlačítko Enter Provede váš výběr. 7 Tlačítko Menu Zobrazí nabídku (menu) v obraze. 8 Tlačítko Auto Adjust (automat. nastavení) Tlačítko stiskněte pro nastavení H/V-polohy a fáze pro optimální obraz. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. 9 Tlačítko Source (zdroj) Tlačítko použijte pro volbu zdroje signálu - PC, video nebo DVD. Pokaždé, když stisknete tlačítko se zdroj vstupního signálu změní následovně: RGB! Video! S-video! RGB... Pokud není vstupní signál, vstup je přeskočen. 4 Tlačítka Select (!"#$) / (+)(-) #$: pro výběr položky, kterou chcete nastavovat.!": pro změnu úrovně zvolené položky. Je-li snímek zvětšen, lze tato tlačítka použít pro pohyb snímku v obraze. LCD-projektor NEC VT45 Návod k obsluze 9

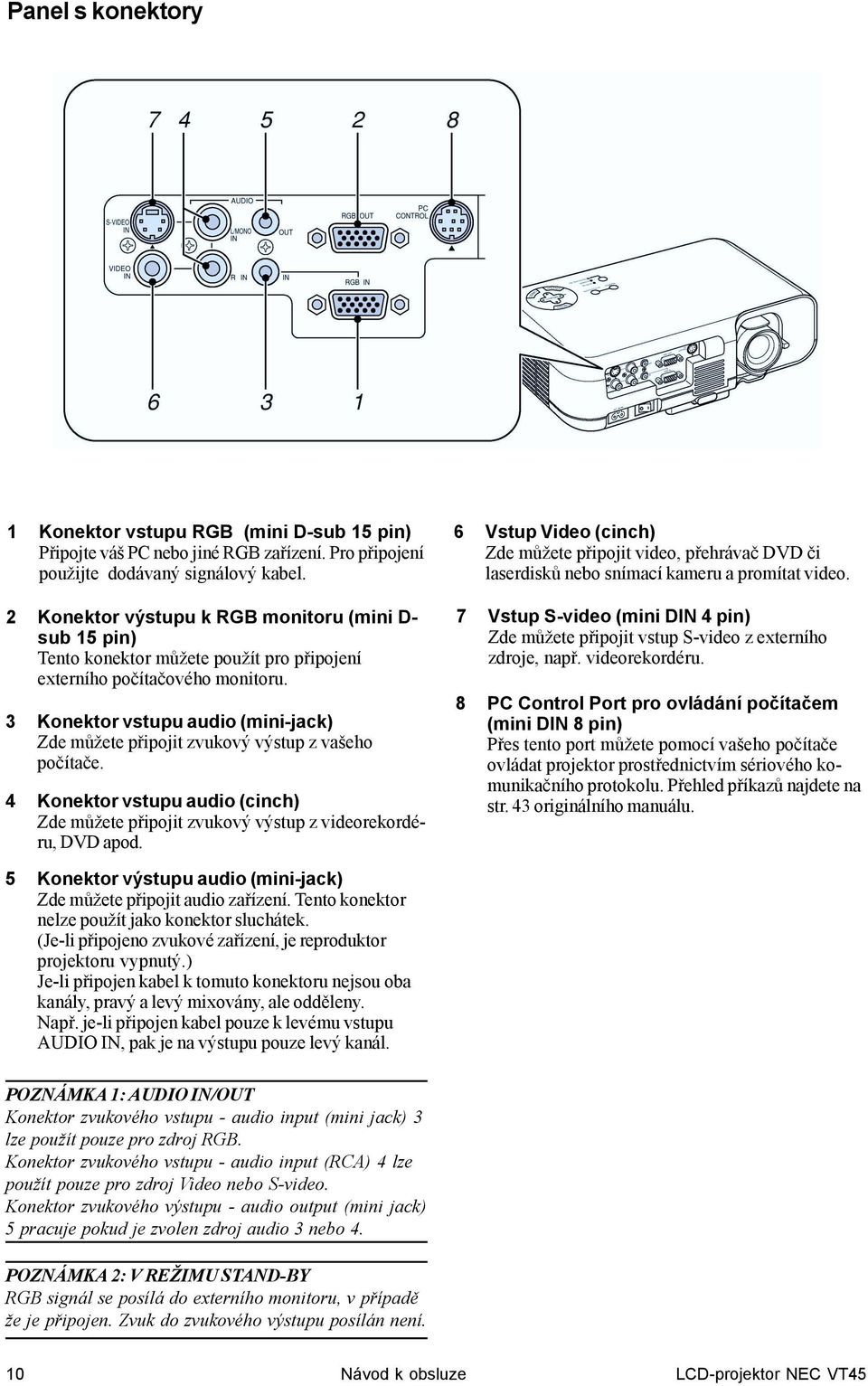

10 Panel s konektory 1 Konektor vstupu RGB (mini D-sub 15 pin) Připojte váš PC nebo jiné RGB zařízení. Pro připojení použijte dodávaný signálový kabel. 2 Konektor výstupu k RGB monitoru (mini D- sub 15 pin) Tento konektor můžete použít pro připojení externího počítačového monitoru. 3 Konektor vstupu audio (mini-jack) Zde můžete připojit zvukový výstup z vašeho počítače. 4 Konektor vstupu audio (cinch) Zde můžete připojit zvukový výstup z videorekordéru, DVD apod. 6 Vstup Video (cinch) Zde můžete připojit video, přehrávač DVD či laserdisků nebo snímací kameru a promítat video. 7 Vstup S-video (mini DIN 4 pin) Zde můžete připojit vstup S-video z externího zdroje, např. videorekordéru. 8 PC Control Port pro ovládání počítačem (mini DIN 8 pin) Přes tento port můžete pomocí vašeho počítače ovládat projektor prostřednictvím sériového komunikačního protokolu. Přehled příkazů najdete na str. 43 originálního manuálu. 5 Konektor výstupu audio (mini-jack) Zde můžete připojit audio zařízení. Tento konektor nelze použít jako konektor sluchátek. (Je-li připojeno zvukové zařízení, je reproduktor projektoru vypnutý.) Je-li připojen kabel k tomuto konektoru nejsou oba kanály, pravý a levý mixovány, ale odděleny. Např. je-li připojen kabel pouze k levému vstupu AUDIO IN, pak je na výstupu pouze levý kanál. POZNÁMKA 1: AUDIO IN/OUT Konektor zvukového vstupu - audio input (mini jack) 3 lze použít pouze pro zdroj RGB. Konektor zvukového vstupu - audio input (RCA) 4 lze použít pouze pro zdroj Video nebo S-video. Konektor zvukového výstupu - audio output (mini jack) 5 pracuje pokud je zvolen zdroj audio 3 nebo 4. POZNÁMKA 2: V REŽIMU STAND-BY RGB signál se posílá do externího monitoru, v případě že je připojen. Zvuk do zvukového výstupu posílán není. 10 Návod k obsluze LCD-projektor NEC VT45

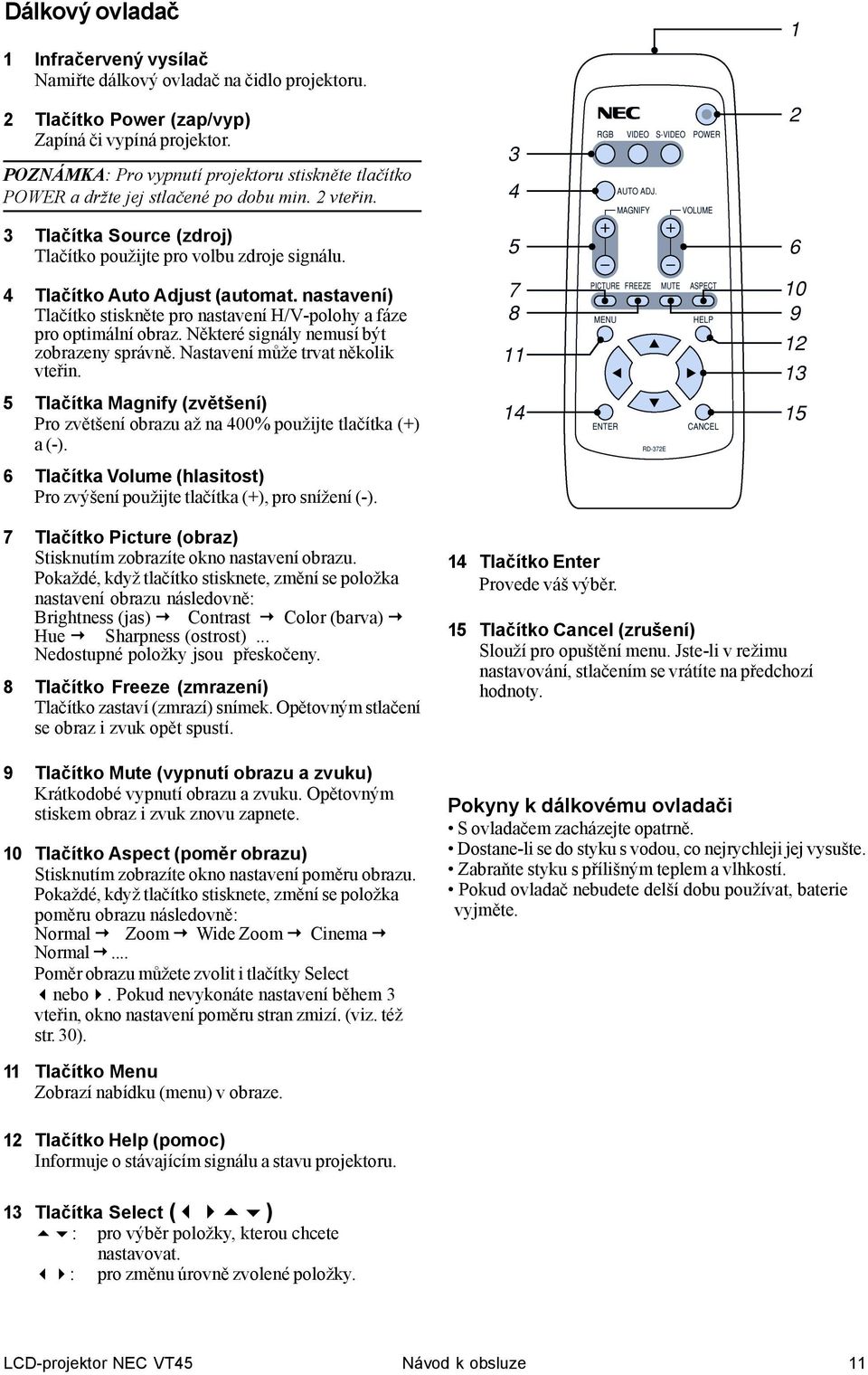

11 Dálkový ovladač 1 Infračervený vysílač Namiřte dálkový ovladač na čidlo projektoru. 2 Tlačítko Power (zap/vyp) Zapíná či vypíná projektor. POZNÁMKA: Pro vypnutí projektoru stiskněte tlačítko POWER a držte jej stlačené po dobu min. 2 vteřin. 3 Tlačítka Source (zdroj) Tlačítko použijte pro volbu zdroje signálu. 4 Tlačítko Auto Adjust (automat. nastavení) Tlačítko stiskněte pro nastavení H/V-polohy a fáze pro optimální obraz. Některé signály nemusí být zobrazeny správně. Nastavení může trvat několik vteřin. 5 Tlačítka Magnify (zvětšení) Pro zvětšení obrazu až na 400% použijte tlačítka (+) a (-). 6 Tlačítka Volume (hlasitost) Pro zvýšení použijte tlačítka (+), pro snížení (-). 7 Tlačítko Picture (obraz) Stisknutím zobrazíte okno nastavení obrazu. Pokaždé, když tlačítko stisknete, změní se položka nastavení obrazu následovně: Brightness (jas)! Contrast! Color (barva)! Hue! Sharpness (ostrost)... Nedostupné položky jsou přeskočeny. 8 Tlačítko Freeze (zmrazení) Tlačítko zastaví (zmrazí) snímek. Opětovným stlačení se obraz i zvuk opět spustí. 9 Tlačítko Mute (vypnutí obrazu a zvuku) Krátkodobé vypnutí obrazu a zvuku. Opětovným stiskem obraz i zvuk znovu zapnete. 10 Tlačítko Aspect (poměr obrazu) Stisknutím zobrazíte okno nastavení poměru obrazu. Pokaždé, když tlačítko stisknete, změní se položka poměru obrazu následovně: Normal! Zoom! Wide Zoom! Cinema! Normal!... Poměr obrazu můžete zvolit i tlačítky Select!nebo". Pokud nevykonáte nastavení během 3 vteřin, okno nastavení poměru stran zmizí. (viz. též str. 30). 14 Tlačítko Enter Provede váš výběr. 15 Tlačítko Cancel (zrušení) Slouží pro opuštění menu. Jste-li v režimu nastavování, stlačením se vrátíte na předchozí hodnoty. Pokyny k dálkovému ovladači S ovladačem zacházejte opatrně. Dostane-li se do styku s vodou, co nejrychleji jej vysušte. Zabraňte styku s přílišným teplem a vlhkostí. Pokud ovladač nebudete delší dobu používat, baterie vyjměte. 11 Tlačítko Menu Zobrazí nabídku (menu) v obraze. 12 Tlačítko Help (pomoc) Informuje o stávajícím signálu a stavu projektoru. 13 Tlačítka Select (!"#$) #$: pro výběr položky, kterou chcete nastavovat.!": pro změnu úrovně zvolené položky. LCD-projektor NEC VT45 Návod k obsluze 11

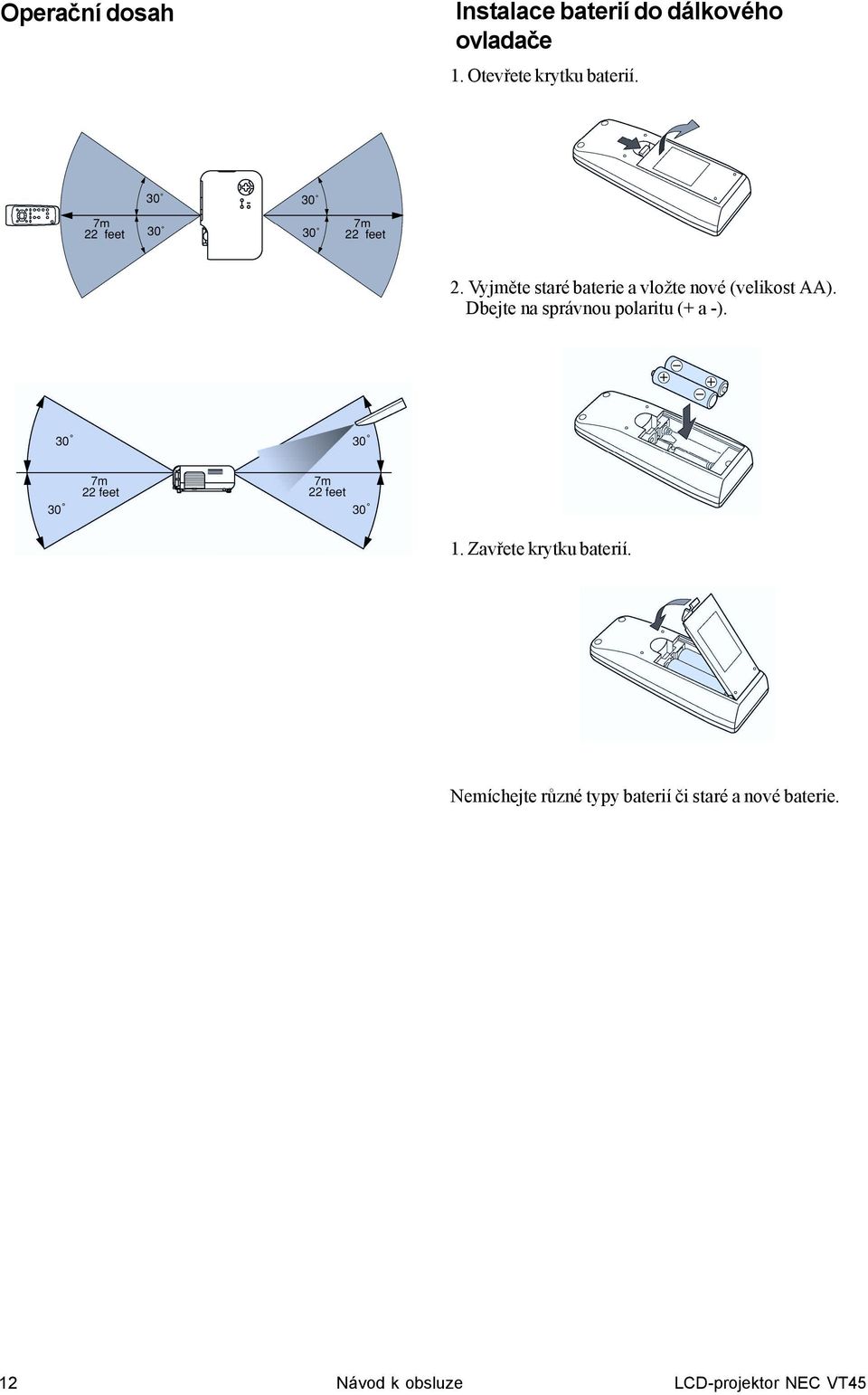

12 Operační dosah Instalace baterií do dálkového ovladače 1. Otevřete krytku baterií. 2. Vyjměte staré baterie a vložte nové (velikost AA). Dbejte na správnou polaritu (+ a -). 1. Zavřete krytku baterií. Nemíchejte různé typy baterií či staré a nové baterie. 12 Návod k obsluze LCD-projektor NEC VT45

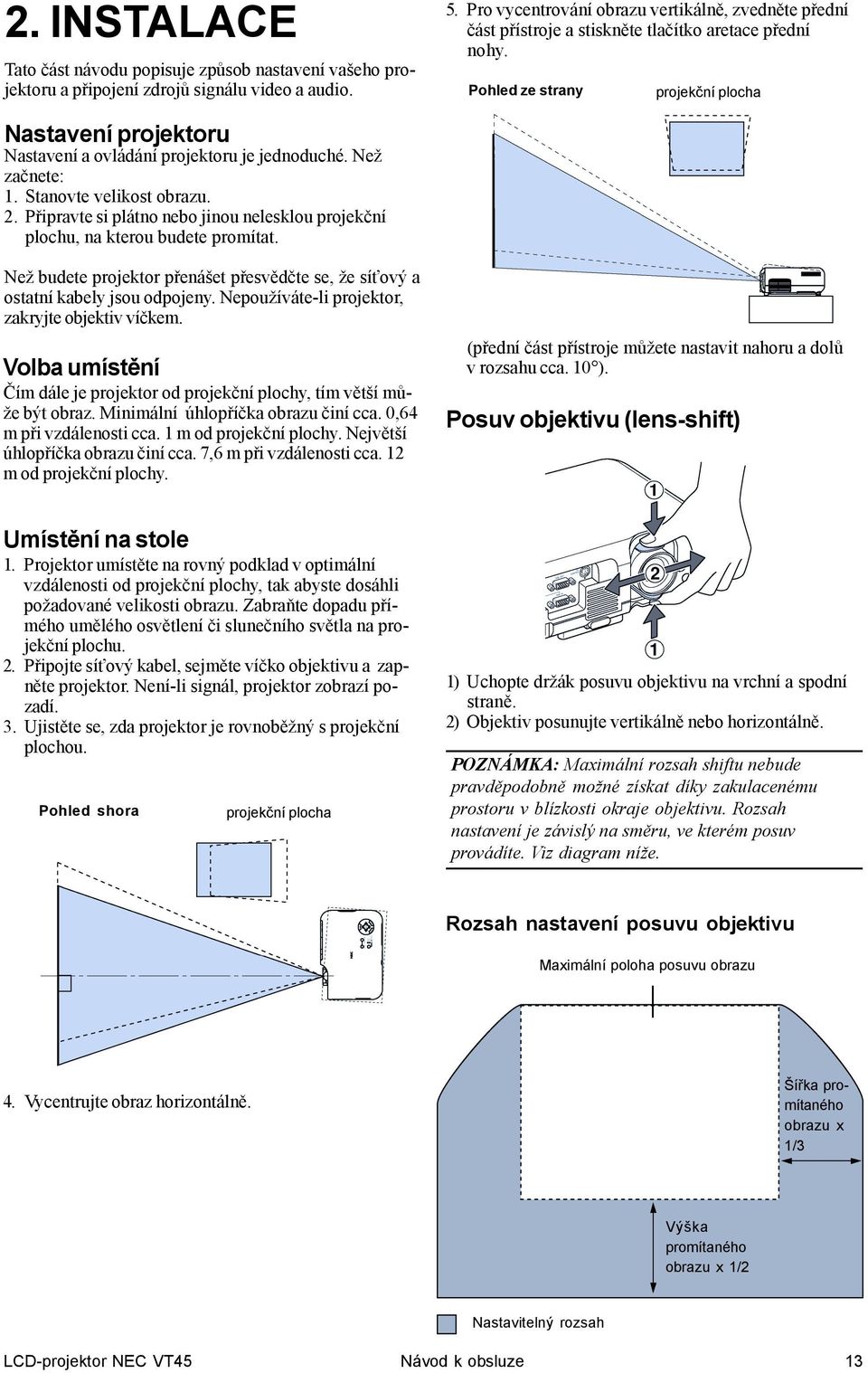

13 2. INSTALACE Tato část návodu popisuje způsob nastavení vašeho projektoru a připojení zdrojů signálu video a audio. 5. Pro vycentrování obrazu vertikálně, zvedněte přední část přístroje a stiskněte tlačítko aretace přední nohy. Pohled ze strany projekční plocha Nastavení projektoru Nastavení a ovládání projektoru je jednoduché. Než začnete: 1. Stanovte velikost obrazu. 2. Připravte si plátno nebo jinou nelesklou projekční plochu, na kterou budete promítat. Než budete projektor přenášet přesvědčte se, že síťový a ostatní kabely jsou odpojeny. Nepoužíváte-li projektor, zakryjte objektiv víčkem. Volba umístění Čím dále je projektor od projekční plochy, tím větší může být obraz. Minimální úhlopříčka obrazu činí cca. 0,64 m při vzdálenosti cca. 1 m od projekční plochy. Největší úhlopříčka obrazu činí cca. 7,6 m při vzdálenosti cca. 12 m od projekční plochy. (přední část přístroje můžete nastavit nahoru a dolů v rozsahu cca. 10 ). Posuv objektivu (lens-shift) Umístění na stole 1. Projektor umístěte na rovný podklad v optimální vzdálenosti od projekční plochy, tak abyste dosáhli požadované velikosti obrazu. Zabraňte dopadu přímého umělého osvětlení či slunečního světla na projekční plochu. 2. Připojte síťový kabel, sejměte víčko objektivu a zapněte projektor. Není-li signál, projektor zobrazí pozadí. 3. Ujistěte se, zda projektor je rovnoběžný s projekční plochou. Pohled shora projekční plocha 1) Uchopte držák posuvu objektivu na vrchní a spodní straně. 2) Objektiv posunujte vertikálně nebo horizontálně. POZNÁMKA: Maximální rozsah shiftu nebude pravděpodobně možné získat díky zakulacenému prostoru v blízkosti okraje objektivu. Rozsah nastavení je závislý na směru, ve kterém posuv provádíte. Viz diagram níže. Rozsah nastavení posuvu objektivu Maximální poloha posuvu obrazu 4. Vycentrujte obraz horizontálně. Šířka promítaného obrazu x 1/3 Výška promítaného obrazu x 1/2 Nastavitelný rozsah LCD-projektor NEC VT45 Návod k obsluze 13

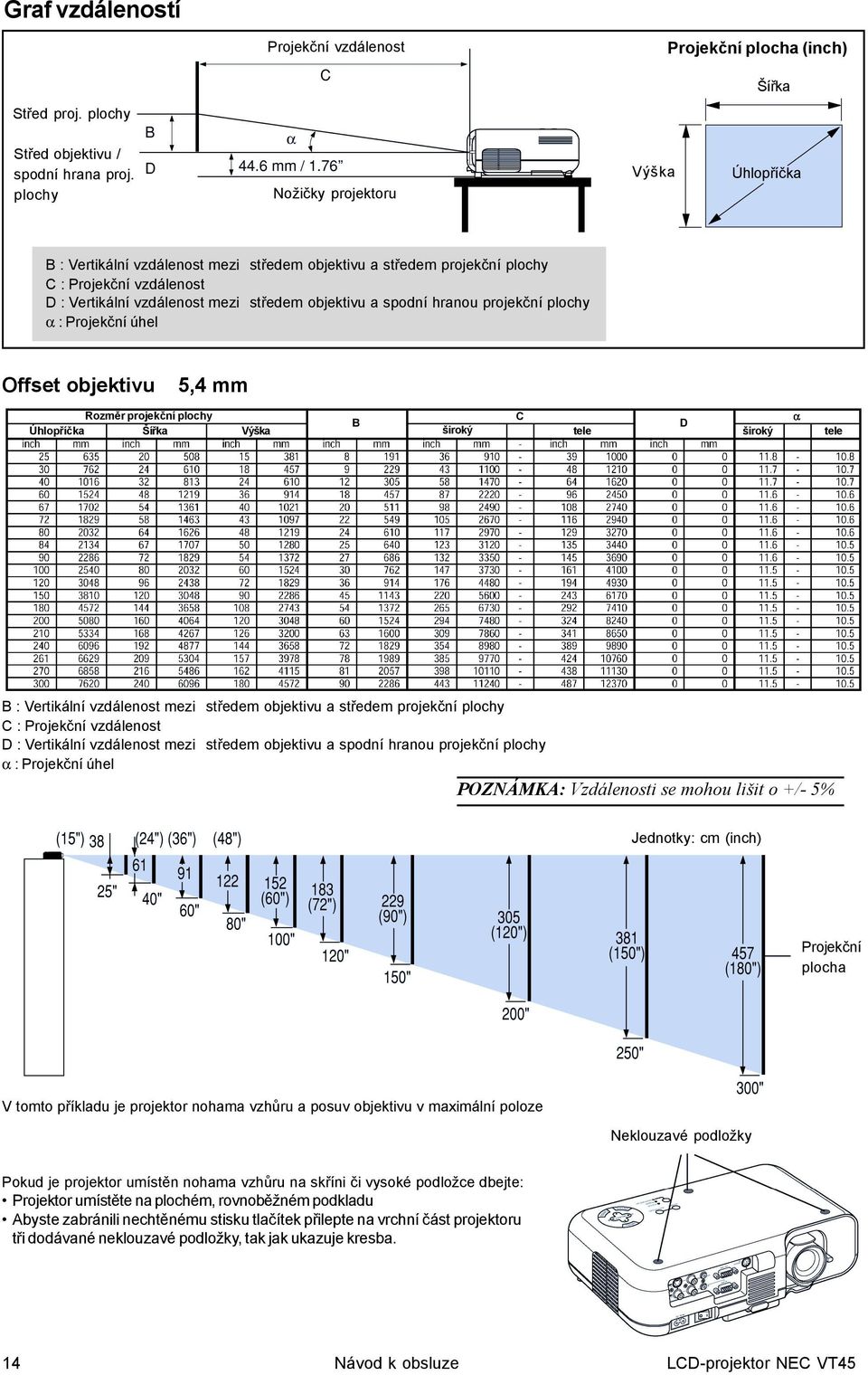

14 Graf vzdáleností Projekční vzdálenost Projekční plocha (inch) Šířka Střed proj. plochy Střed objektivu / spodní hrana proj. plochy Nožičky projektoru Výška Úhlopříčka B : Vertikální vzdálenost mezi středem objektivu a středem projekční plochy C : Projekční vzdálenost D : Vertikální vzdálenost mezi středem objektivu a spodní hranou projekční plochy α : Projekční úhel Offset objektivu 5,4 mm Rozměr projekční plochy Úhlopříčka Šířka Výška B široký C tele D široký α tele B : Vertikální vzdálenost mezi středem objektivu a středem projekční plochy C : Projekční vzdálenost D : Vertikální vzdálenost mezi středem objektivu a spodní hranou projekční plochy α : Projekční úhel POZNÁMKA: Vzdálenosti se mohou lišit o +/- 5% Jednotky: cm (inch) Projekční vzdálenost Projekční plocha V tomto příkladu je projektor nohama vzhůru a posuv objektivu v maximální poloze Neklouzavé podložky Pokud je projektor umístěn nohama vzhůru na skříni či vysoké podložce dbejte: Projektor umístěte na plochém, rovnoběžném podkladu Abyste zabránili nechtěnému stisku tlačítek přilepte na vrchní část projektoru tři dodávané neklouzavé podložky, tak jak ukazuje kresba. 14 Návod k obsluze LCD-projektor NEC VT45

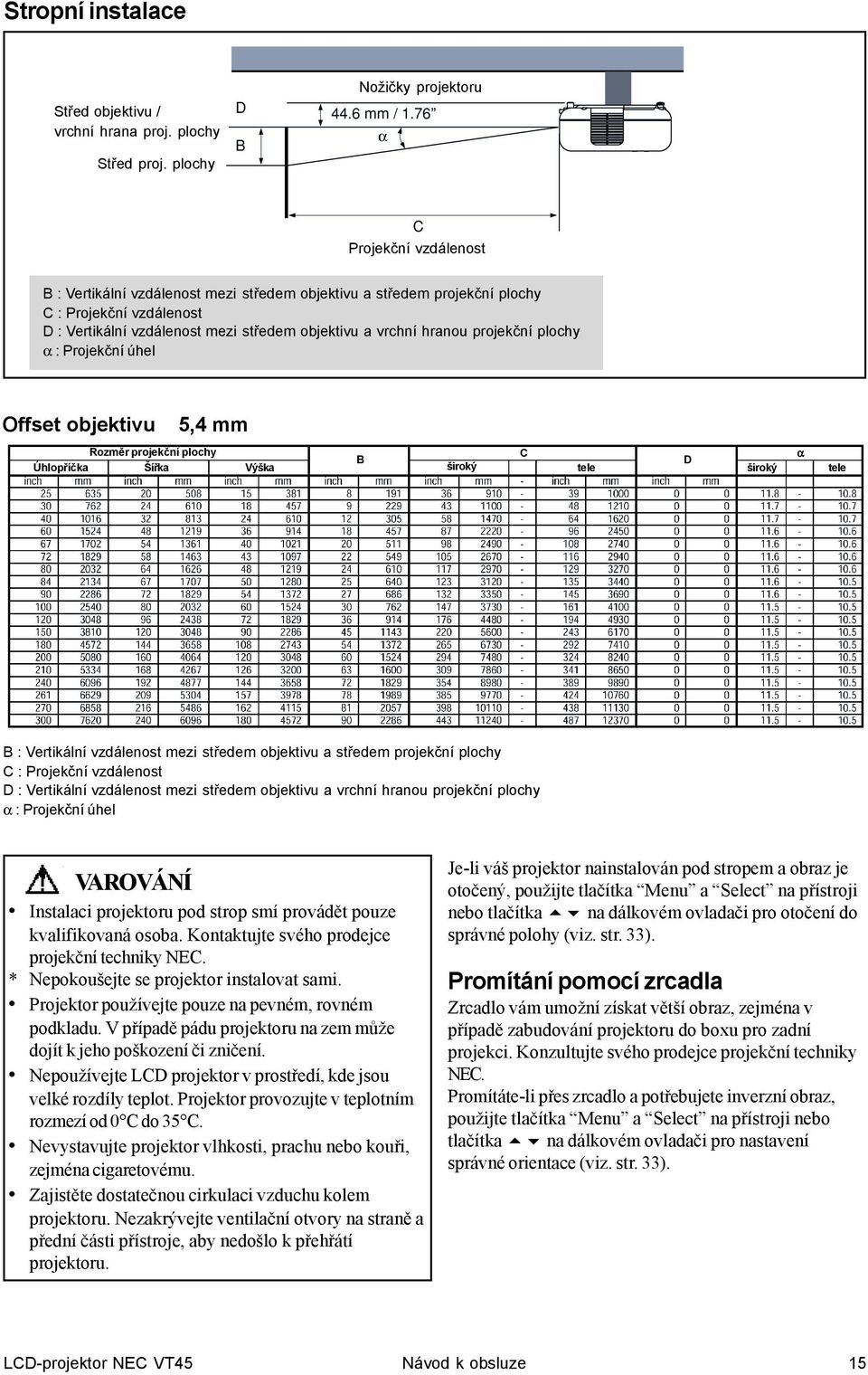

15 Stropní instalace Střed objektivu / vrchní hrana proj. plochy Nožičky projektoru Střed proj. plochy Projekční vzdálenost B : Vertikální vzdálenost mezi středem objektivu a středem projekční plochy C : Projekční vzdálenost D : Vertikální vzdálenost mezi středem objektivu a vrchní hranou projekční plochy α : Projekční úhel Offset objektivu 5,4 mm Rozměr projekční plochy Úhlopříčka Šířka Výška B široký C tele D široký α tele B : Vertikální vzdálenost mezi středem objektivu a středem projekční plochy C : Projekční vzdálenost D : Vertikální vzdálenost mezi středem objektivu a vrchní hranou projekční plochy α : Projekční úhel VAROVÁNÍ Instalaci projektoru pod strop smí provádět pouze kvalifikovaná osoba. Kontaktujte svého prodejce projekční techniky NEC. * Nepokoušejte se projektor instalovat sami. Projektor používejte pouze na pevném, rovném podkladu. V případě pádu projektoru na zem může dojít k jeho poškození či zničení. Nepoužívejte LCD projektor v prostředí, kde jsou velké rozdíly teplot. Projektor provozujte v teplotním rozmezí od 0 C do 35 C. Nevystavujte projektor vlhkosti, prachu nebo kouři, zejména cigaretovému. Zajistěte dostatečnou cirkulaci vzduchu kolem projektoru. Nezakrývejte ventilační otvory na straně a přední části přístroje, aby nedošlo k přehřátí projektoru. Je-li váš projektor nainstalován pod stropem a obraz je otočený, použijte tlačítka Menu a Select na přístroji nebo tlačítka #$ na dálkovém ovladači pro otočení do správné polohy (viz. str. 33). Promítání pomocí zrcadla Zrcadlo vám umožní získat větší obraz, zejména v případě zabudování projektoru do boxu pro zadní projekci. Konzultujte svého prodejce projekční techniky NEC. Promítáte-li přes zrcadlo a potřebujete inverzní obraz, použijte tlačítka Menu a Select na přístroji nebo tlačítka #$ na dálkovém ovladači pro nastavení správné orientace (viz. str. 33). LCD-projektor NEC VT45 Návod k obsluze 15

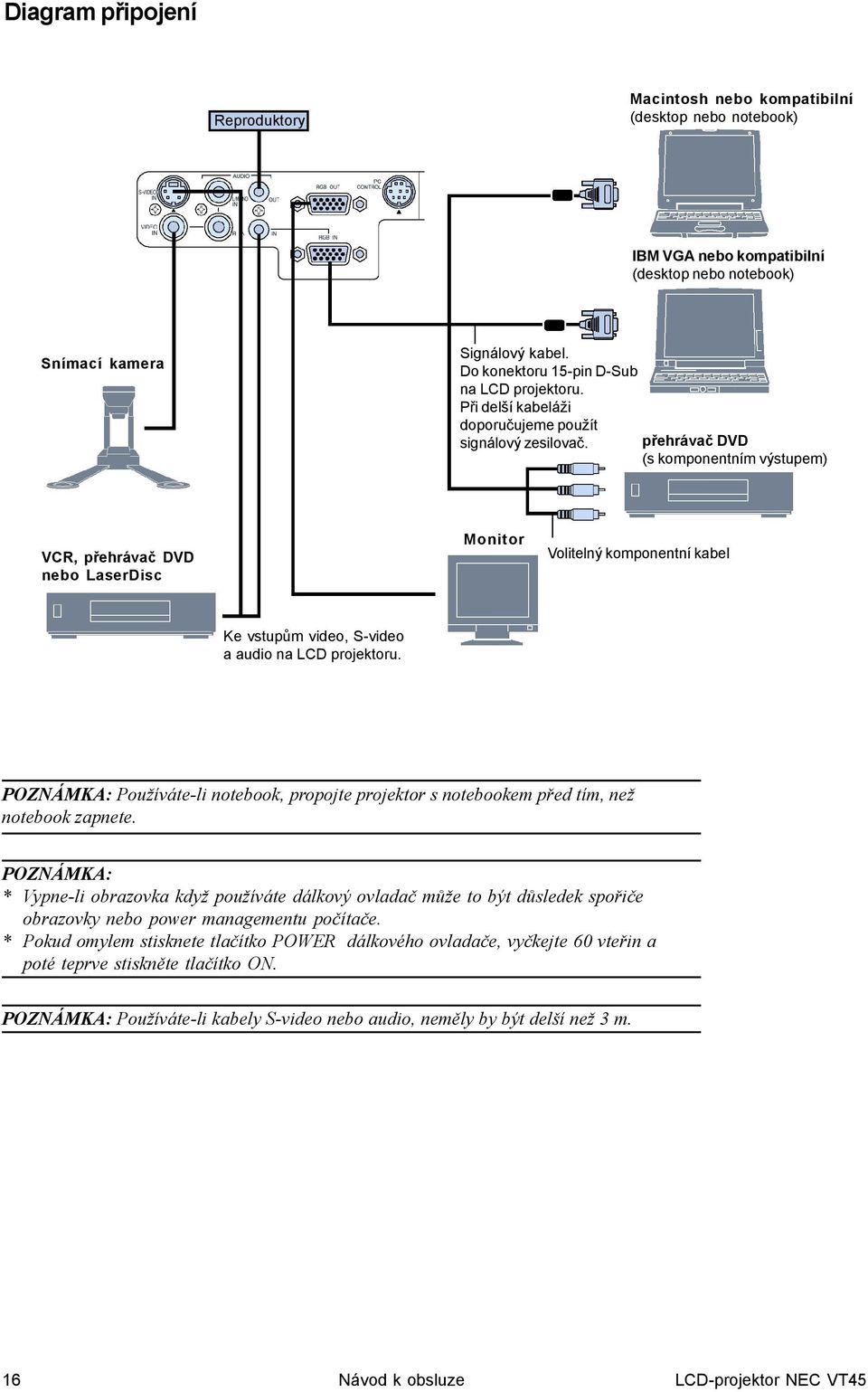

16 Diagram připojení Reproduktory Macintosh nebo kompatibilní (desktop nebo notebook) IBM VGA nebo kompatibilní (desktop nebo notebook) Snímací kamera Signálový kabel. Do konektoru 15-pin D-Sub na LCD projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. přehrávač DVD (s komponentním výstupem) VCR, přehrávač DVD nebo LaserDisc Monitor Volitelný komponentní kabel Ke vstupům video, S-video a audio na LCD projektoru. POZNÁMKA: Používáte-li notebook, propojte projektor s notebookem před tím, než notebook zapnete. POZNÁMKA: * Vypne-li obrazovka když používáte dálkový ovladač může to být důsledek spořiče obrazovky nebo power managementu počítače. * Pokud omylem stisknete tlačítko POWER dálkového ovladače, vyčkejte 60 vteřin a poté teprve stiskněte tlačítko ON. POZNÁMKA: Používáte-li kabely S-video nebo audio, neměly by být delší než 3 m. 16 Návod k obsluze LCD-projektor NEC VT45

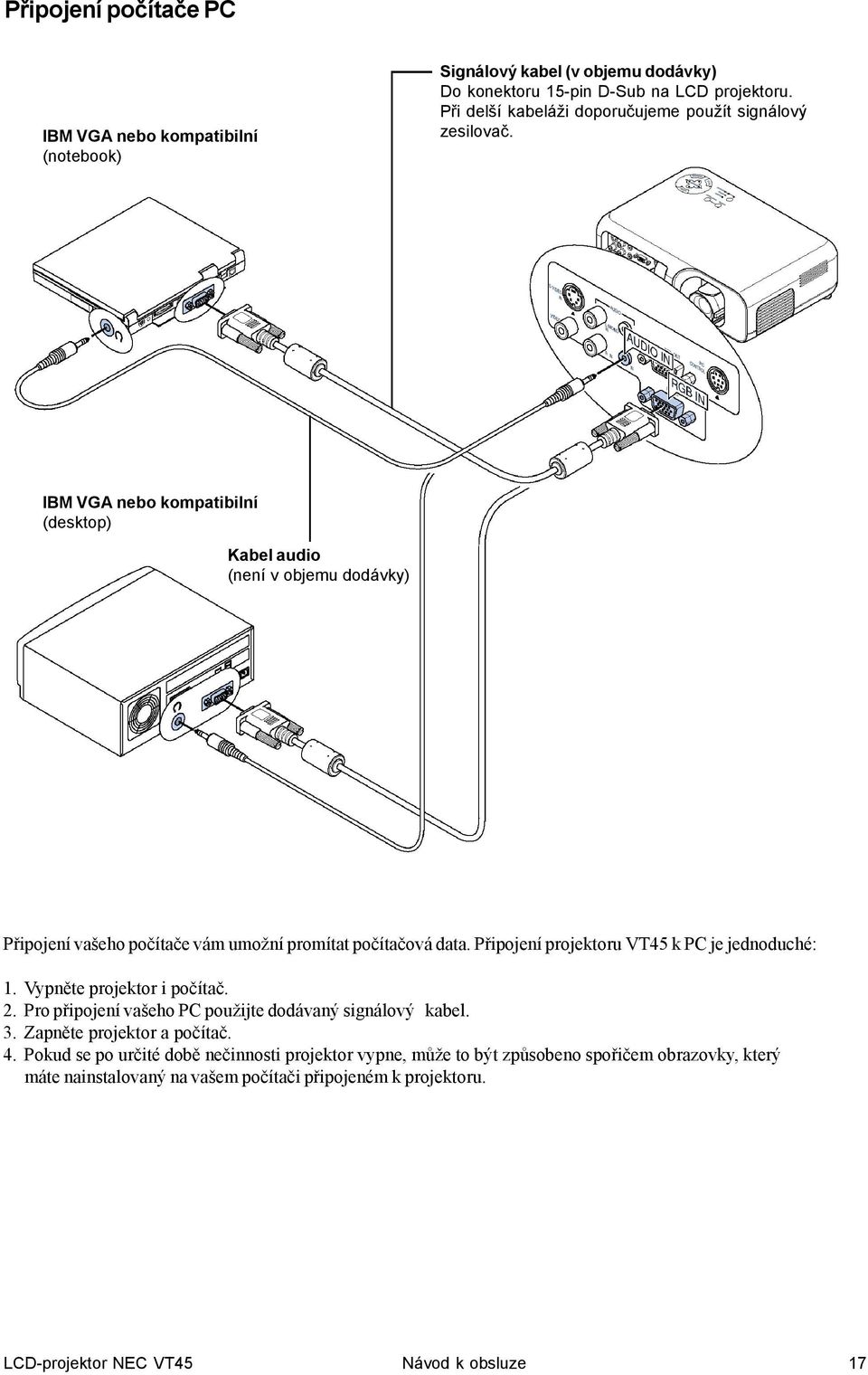

17 Připojení počítače PC IBM VGA nebo kompatibilní (notebook) Signálový kabel (v objemu dodávky) Do konektoru 15-pin D-Sub na LCD projektoru. Při delší kabeláži doporučujeme použít signálový zesilovač. IBM VGA nebo kompatibilní (desktop) Kabel audio (není v objemu dodávky) Připojení vašeho počítače vám umožní promítat počítačová data. Připojení projektoru VT45 k PC je jednoduché: 1. Vypněte projektor i počítač. 2. Pro připojení vašeho PC použijte dodávaný signálový kabel. 3. Zapněte projektor a počítač. 4. Pokud se po určité době nečinnosti projektor vypne, může to být způsobeno spořičem obrazovky, který máte nainstalovaný na vašem počítači připojeném k projektoru. LCD-projektor NEC VT45 Návod k obsluze 17

18 Připojení Macintoshe Macintosh (notebook) Signálový kabel (v objemu dodávky) Kabel audio (není v objemu dodávky) Macintosh (desktop) POZNÁMKA: Nové typy Macintoshů jako např. G3 budou mít 15-pinový HDkonektor. Mac-adaptér nebudete potřebovat. Pro starší typy Macintoshů použijte pro připojení videoportu dodávaný pin adaptér. Pin adaptér pro Macintosh (není v objemu dodávky) Připojení Macintoshe je jednoduché: 1. Vypněte projektor i Macintosh. 2. Pro připojení vašeho Macintoshe použijte dodávaný signálový kabel. 3. Zapněte projektor a Macintosh. 18 Návod k obsluze LCD-projektor NEC VT45

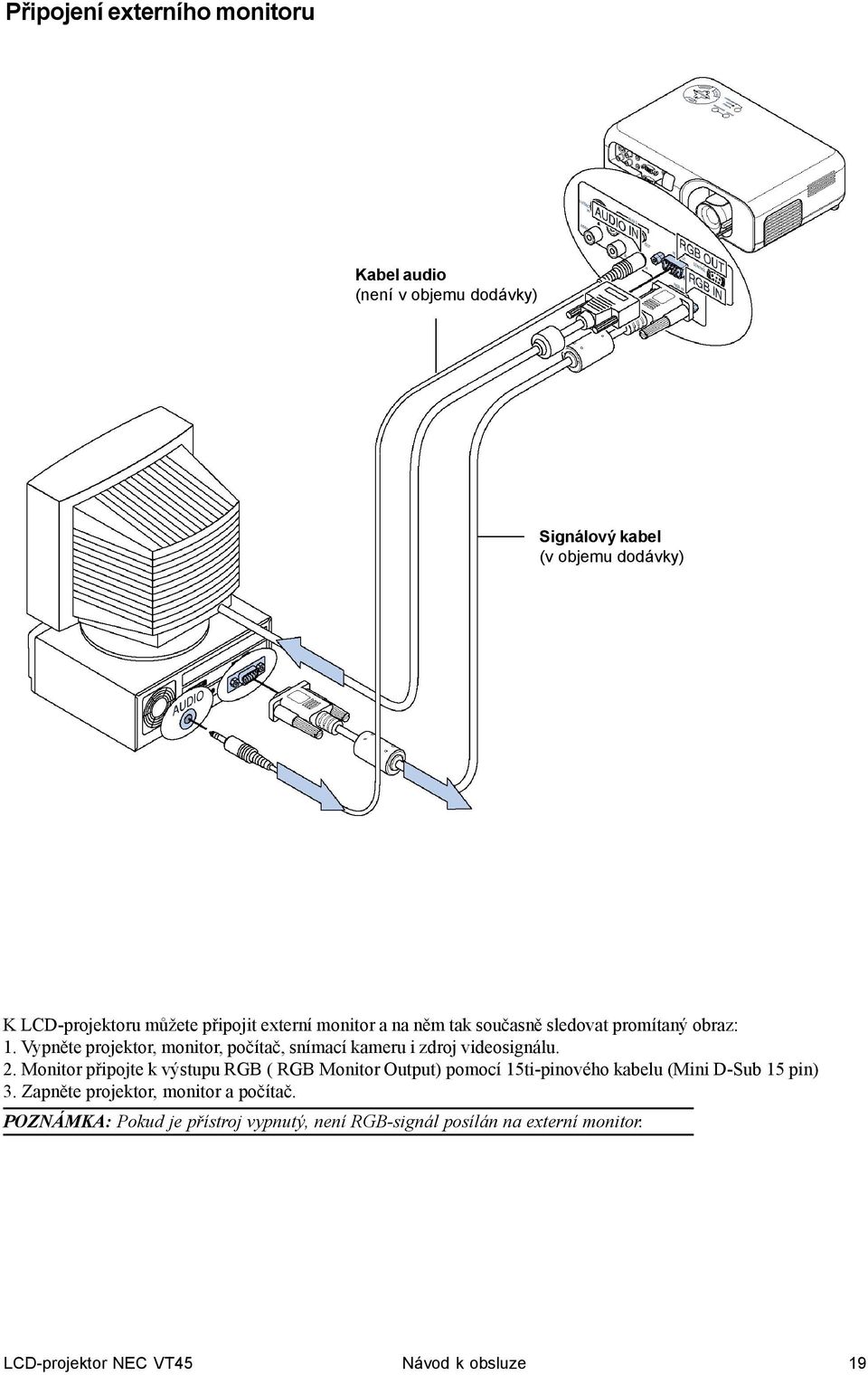

19 Připojení externího monitoru Kabel audio (není v objemu dodávky) Signálový kabel (v objemu dodávky) K LCD-projektoru můžete připojit externí monitor a na něm tak současně sledovat promítaný obraz: 1. Vypněte projektor, monitor, počítač, snímací kameru i zdroj videosignálu. 2. Monitor připojte k výstupu RGB ( RGB Monitor Output) pomocí 15ti-pinového kabelu (Mini D-Sub 15 pin) 3. Zapněte projektor, monitor a počítač. POZNÁMKA: Pokud je přístroj vypnutý, není RGB-signál posílán na externí monitor. LCD-projektor NEC VT45 Návod k obsluze 19

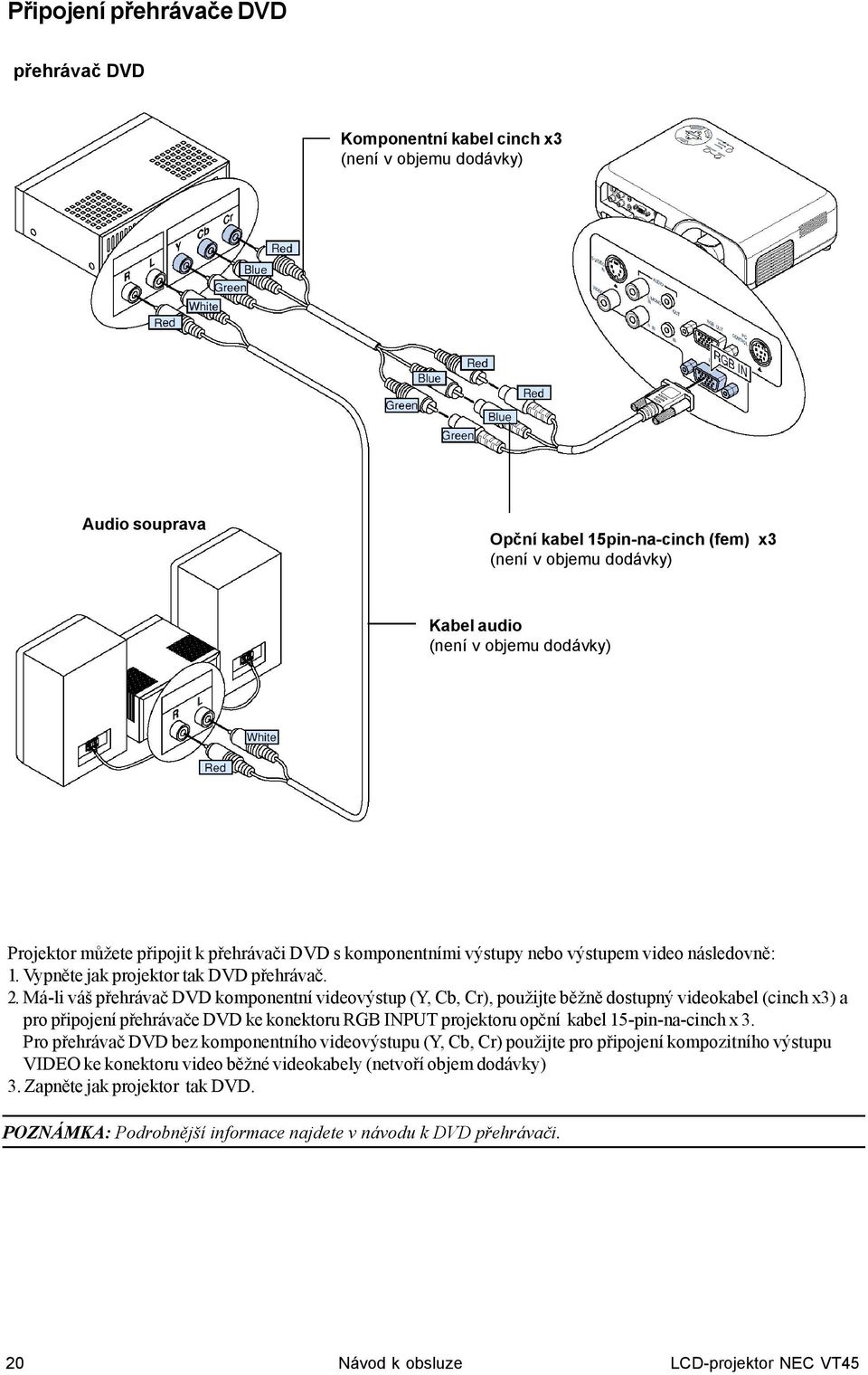

20 Připojení přehrávače DVD přehrávač DVD Komponentní kabel cinch x3 (není v objemu dodávky) Audio souprava Opční kabel 15pin-na-cinch (fem) x3 (není v objemu dodávky) Kabel audio (není v objemu dodávky) Projektor můžete připojit k přehrávači DVD s komponentními výstupy nebo výstupem video následovně: 1. Vypněte jak projektor tak DVD přehrávač. 2. Má-li váš přehrávač DVD komponentní videovýstup (Y, Cb, Cr), použijte běžně dostupný videokabel (cinch x3) a pro připojení přehrávače DVD ke konektoru RGB INPUT projektoru opční kabel 15-pin-na-cinch x 3. Pro přehrávač DVD bez komponentního videovýstupu (Y, Cb, Cr) použijte pro připojení kompozitního výstupu VIDEO ke konektoru video běžné videokabely (netvoří objem dodávky) 3. Zapněte jak projektor tak DVD. POZNÁMKA: Podrobnější informace najdete v návodu k DVD přehrávači. 20 Návod k obsluze LCD-projektor NEC VT45

21 Připojení videorekordéru nebo přehrávače laserových disků Videorekordér Kabel S-Video (není v objemu dodávky) Audio souprava Snímací kamera Kabel audio (není v objemu dodávky) Kabel video (není v objemu dodávky) Pro připojení použijte standardní videokabely (netvoří objem dodávky): 1. Vypněte jak projektor tak videorekordér, přehrávač laserových disků či snímací kameru. 2. Připojte kabel na výstupní konektor videorekordéru či přehrávače laserdisků, druhý konec kabelu připojte ke konektoru Video in (vstup video) projektoru. Pro zvuk použijte stejným způsobem příslušné audiokabely (netvoří objem dodávky). Dbejte na správné připojení levého a pravého kanálu. 3. Zapněte jak projektor tak videorekordér či přehrávač laserových disků. POZNÁMKA: Podrobnější informace najdete v návodu k videorekordéru. POZNÁMKA: VT45 není kompatibilní s dekódovanými výstupy ISS-6020 a ISS POZNÁMKA: Obraz nemusí být zobrazen správně pokud je zdroj videa či S-videa reprodukován rychlým převíjením vpřed či vzad přes scan-konvertor. LCD-projektor NEC VT45 Návod k obsluze 21

22 Pro připojení výstupu Scart (RGB) Před připojením: Pro toto připojení je zapotřebí speciální SCART adaptér (ADP-SC1) a běžně dostupný SCART kabel. POZNÁMKA: Pro toto připojení není audio signál dostupný. Videozařízení jako např. přehrávač DVD Projektor Běžně dostupný SCART kabel Female 1. Vypněte projektor a videozařízení. 2. Pro připojení vstupu RGB projektoru a SCART-výstupu (RGB) vašeho videozařízení použijte NEC ADP-SC1 SCART adaptér and a běžně dostupný SCART kabel. 3. Zapněte projektor a videozařízení. 4. Použijte tlačítko RGB na dálkovém ovladači a zvolte RGB vstup. 5. Stiskněte tlačítko MENU na dálkovém ovladači. Zobrazí se menu. 6. Z pokročilého menu (Advanced menu), zvolte [Projector Options]! [Setup]! [Signal Select RGB]! [Scart]. SCART je standardním evropským audio-vizuálním konektorem pro televize, videorekordéry a DVD-přehrávače. Je známý též jako Euro-SCART. POZNÁMKA: AdaptérADP-SC1 SCART obdržíte u vašeho prodejce projekční techniky NEC. 22 Návod k obsluze LCD-projektor NEC VT45

23 3. OVLÁDÁNÍ Tato kapitola popisuje jak vybrat zdroj signálu PC nebo video a jak nastavit parametry obrazu a zvuku. Základní pokyny Než zapnete projektor ujistěte se, že počítač či zdroj videosignálu jsou zapnuté a že na objektivu není krytka. 1. Zapněte LCD-projektor. Připojte síťový kabel do zásuvky a zapněte hlavní vypínač. Projektor se zapne do režimu standby a indikátor power se rozsvítí oranžově. Teprve poté co stisknete POWER na dálkovém ovladači nebo na projektoru, se zapne výbojka a indikátor power se rozsvítí zeleně. Indikátory při zapínání projektoru: Standby 4. Vypnutí projektoru Nejprve stiskněte tlačítko POWER na projektoru nebo dálkovém ovladači nejméně na 2 vteřiny. Indikátor power se rozsvítí oranžově. Jakmile se projektor vypne, větráky běží ještě asi 60 vteřin. Během této doby přístroj neodpojujte od sítě. Po vypnutí větráků projektor vypněte hlavním vypínačem a můžete jej odpojit od sítě. Indikátory při vypínání projektoru: Stiskněte na min. 2 vteřiny Svítící oranžové světlo Větrá Standby (větrák se zastavil) Blikající zelené světlo na jednu minutu Svítící zelené světlo Blikající zelené světlo Svítící oranžové světlo Indikátor STATUS závisí na režimu výbojky. POZNÁMKA: Chcete-li projektor zapnout pouze hlavním vypínačem, použijte menu a zapněte funkci Auto start (viz. str. 34). POZNÁMKA: Po zapnutí se může objevit blikání. To není defekt. Vyčkejte 3 až 5 minut, dokud se světlo výbojky nestabilizuje. 2. Zvolte zdroj signálu Computer (počítač) n. Video Na dálkovém ovladači stiskněte tlačítko Source a zvolte Video (VCR, snímací kamera nebo přehrávač laserdisků), S-video nebo RGB (počítač nebo DVD s komponentním výstupem). Nebo stiskněte tlačítko Menu a pro volbu použijte menu: Video, S-video nebo RGB. 3. Nastavte velikost obrazu a zaostřete Použijte posuv zoomu a nastavte polohu obrazu. Použijte zoomovací a ostřící kroužek. Pro elektronický zoom použijte tlačítko Magnify (+) nebo (-). Tím lze obraz zvětšit až na 400%. DŮLEŽITÉ: V případě, že projektor delší dobu nepoužíváte, odpojte jej od sítě. Pro krátké vypnutí obrazu a zvuku (ne více než na 5 min.) nevypínejte projektor, ale použijte tlačítko Mute (vypnutí obrazu). Pokud není signál, projektor zobrazí černé či modré pozadí nebo logo. Nezapínejte projektor ihned po jeho vypnutí. Nechejte jej alespoň 60 vteřin vychladnout. POZOR Přístroj v žádném případě neodpojujte od sítě v následujících případech, jinak by mohlo dojít k poškození projektoru: * Ihned poté co připojíte kabel do zásuvky (indikátor POWER ještě nesvítí nepřetržitě žlutě). * Ihned poté co přestane pracovat větrák (větrák pracuje ještě 60 vteřin poté, co projektor vypnete tlačítkem POWER OFF). POZOR Nepromítejte statické snímky po dlouhou dobu. Mohlo by dojít k tomu, že obraz zůstane dočasně zachován na LCDpanelu. V takovém případě promítejte dál, statický podklad předchozího snímku zmizí. LCD-projektor NEC VT45 Návod k obsluze 23

24 O startovací obrazovce - Startup screen (nabídka volby jazyka) Jakmile poprvé zapnete projektor, objeví se startovací obrazovka - Startup screen. Tato obrazovka vám dává možnost zvolit jeden ze sedmi jazyků menu: angličtinu, němčinu, francouzštinu, italštinu, španělštinu, švédštinu či japonštinu. Pro volbu jazyka menu proveďte následující kroky: 1. Stiskněte tlačítka # nebo $ a zvolte jeden ze sedmi jazyků menu. 2. Stiskněte Enter a potvrďte výběr. 3. Objeví se základní menu (Basic menu) ve zvoleném jazyce. Pro zavření menu stiskněte tlačítko Cancel. Poté můžete pokračovat do pokročiléno (Advanced) menu. Volbu jazyka můžete provést i později. Viz. jazyk ( language ) na str Návod k obsluze LCD-projektor NEC VT45

25 Zvětšení a pohyb obrazu Obraz můžete elektronicky zvětšit až na 400%: Stiskněte Magnify - (+) zvětšuje, (-) zmenšuje. Každou z nožiček můžete zdvihnout po 1 mm nebo po úhlu o 1 stupni. Zatímco obraz je zvětšen, můžete s ním pohybovat pomocí tlačítka Select!, " # nebo $. Geometrická korekce Je-li obraz zkreslený či jinak nesprávně zobrazen, postupujte následovně. Pro další nastavení použijte koreci trapézového zkreslení (keystone correction). Viz. str.29. Poloha posuvu obrazu Pro další nastavení obrazu můžete použít posuvný objektiv projektoru (lens-shift) Použitím naklápěcí nožičky projektor nadzdvihněte. Ve výše uvedeném příkladu se obraz posouvá horizontálně doleva nebo doprava. Projektor pootočte, aby obraz byl rovnoběžný s projekční plochou. LCD-projektor NEC VT45 Návod k obsluze 25

26 Použití nabídek (menu) 1. Stiskněte tlačítko Menu na dálkovém ovladači nebo na přístroji. Zobrazí se hlavní menu. 2. Stiskněte tlačítka # $ na dálkovém ovladači a zvýrazněte menu pro parametr, který chcete nastavit. 3. Stiskněte tlačítko " nebo Enter na přístroji nebo dálkovém ovladači a zvolte submenu nebo položku. 4. S pomocí tlačítek Select! nebo " na dálkovém ovladači či přístroji nastavte požadovanou úroveň nebo zvolený parametr zapněte/vypněte. Ukazatel v obraze ukáže kolik jste ubrali/přidali. Ve výše uvedeném příkladu se obraz posouvá vertikálně doleva nebo doprava. Nastavení naklápěcí nožičky 1. Stiskněte a držte naklápěcí tlačítko, které se nachází na čelní straně projektoru. 2. Zdvihněte přední část projektoru do požadované výšky a tlačítko pusťte. 5. Změna se uloží dokud parametr znovu nenastavíte. CANCEL: Návrat na předchozí obrazovku. 6. Pro nastavení dalších parametrů opakujte kroky 2-5. Pro ukončení práce s menu stiskněte Cancel na dálkovém ovladači či projektoru. Pro jemné doladění polohy obrazu ve vertikálním směru nožičkou otáčejte. I každou ze zadních nožiček můžete zdvihnout. 26 Návod k obsluze LCD-projektor NEC VT45

27 Struktura menu Základní / rozšířené menu (Basic / Advanced menu) Submenu Položky POZNÁMKA: Některé položky menu nebudou v závislosti na typu vstupního zdroje přístupné. LCD-projektor NEC VT45 Návod k obsluze 27

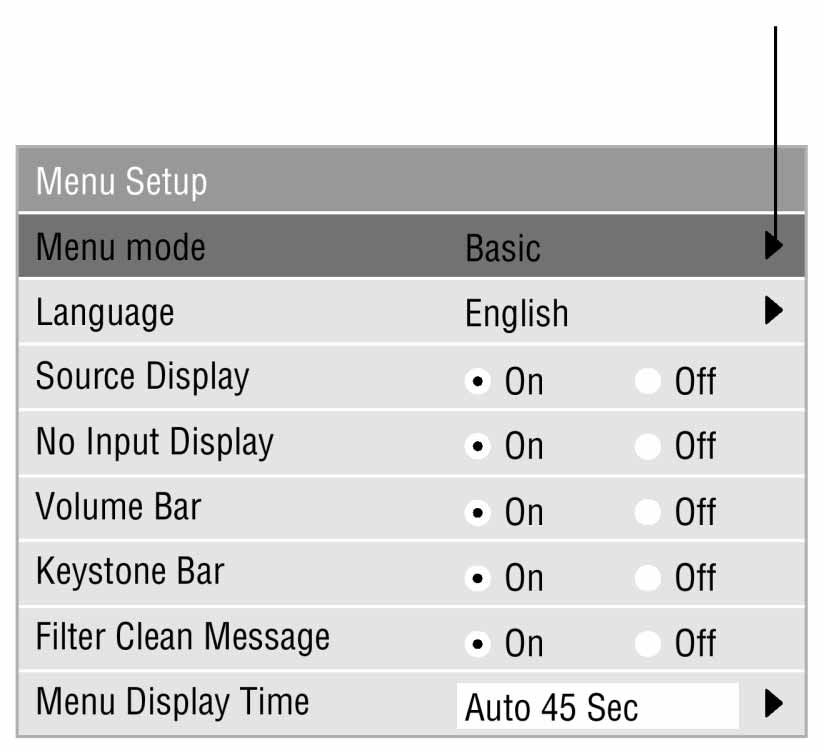

28 Prvky menu Title bar (titulní řádek) Tab Highlight (zvýraznění) Solid triangle (trojúhelník) Slide bar (posuvný ukazatel) Radio button Okna menu nebo dialogové rámečky mají typicky následující prvky: Titulní řádek (Title bar): Zvýraznění (Highlight): Pevný trojúhelník (Solid triangle): Tab: Indikuje titul menu. Indikuje zvolené menu nebo položku.. Indikuje možnost dalších voleb. Zvýrazněný trojúhelník indikuje, že položka je aktivní. Indikuje skupinu vlastností v dialogovém rámečku. Výběrem stránku dostanete do popředí. Tlačítko Radio (Radio button): Kulaté tlačítko použijte pro volbu výběru v dialogovém rámečku. Posuvný ukazatel (Slide bar): Indikuje hodnotu nebo směr nastavení. 28 Návod k obsluze LCD-projektor NEC VT45

29 Popis menu a funkcí Source Select (volba zdroje) Volume (hlasitost) Nastavuje úroveň hlasitosti. Umožní vám zvolit zdroj signálu jako např. videorekordér, DVD přehrávač, počítač nebo snímací kameru v závislosti na tom, co je připojené. Stiskněte tlačítko Select na přístroji nebo tlačítka #$ na dálkovém ovladači a zvýrazněte menu pro parametr, který chcete nastavit. <RGB> Zvolí počítač připojený ke vstupu RGB. POZNÁMKA: Pro připojení komponentního signálu potřebujete volitelný komponentní kabel (Component V nebo ADP-CV1). <Video> Zvolí zdroj, který je připojen ke vstupu video - videorekordér, DVD, snímací kamera apod. <S-video> Zvolí zdroj, který je připojen ke vstupu S-video - videorekordér, DVD, snímací kamera apod. POZNÁMKA: Při rychlém přehrávání vpřed nebo vzad ze zdroje Video nebo S-Video může dojít ke krátkému zmrazení (zastavení) snímku. Picture (obraz) POZNÁMKA: Ukazatel hlasitosti můžete vyvolat bez nutnosti otevřít menu. Viz. Ukazatel hlasitosti (přímé tlačítko) na str. 33. Image Options (nastavení obrazu) Základní režim (Basic mode) Rozšířený režim (Advanced mode) Umožňuje nastavení dalších parametrů obrazu jako je korekce trapézového zkreslení (Keystone Correction), režim výbojky (Lamp Mode) a tovární nastavení (Factory Default). Zvolíte-li rozšířený režim (Advanced Mode), můžete navíc nastavit: poměr stran (Aspect ratio), poloha/synchronizace (Position/Clock), rozlišení (Resolution ) a Video Filter. Keystone (korekce trapézového zkresl.) Tato funkce umožňuje korigovat trapézové zkreslení, aby jak vrchní, tak spodní strana obrazu byly stejné. Použijte tlačítka! nebo ". Umožní vám přístup k ovládání parametrů obrazu. Použijte tlačítko Select na projektoru nebo na dálkovém ovladači a zvýrazněte menu pro položku, kterou chcete nastavit. <Brightness> (jas) Ovládání úrovně jasu a intenzity pozadí. Trapézové zkreslení Normální <Contrast> (kontrast) Ovládání intenzity kontrastu. <Color> (barva) Ovládání úrovně barevné saturace (neplatí pro RGB). <Hue> Ovládání barevné úrovně od +/- zelená k +/- modrá. Červená je referenční. Nastavení je možné pouze pro vstupy Video a Komponent (nikoliv RGB). POZNÁMKA: Maximální úhel korekce, je-li projektor umístěn horizontálně, činí 15 nahoru a dolů. V závislosti na typu promítaného obrazu může být obraz více či méně zkreslený nebo může být korekce nepoužitelná. Vždy si je ovšem nutné uvědomit, že čím blíže skutečnému, nezkreslenému rozlišení, tím vyšší je kvalita obrazu. <Sharpness> (ostrost) Ovládání detailů obrazu (neplatí pro RGB a Component). LCD-projektor NEC VT45 Návod k obsluze 29

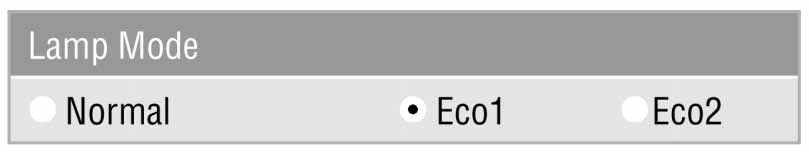

30 Lamp Mode (režim výbojky) Tato funkce vám umožní zvolit tři režimy jasu výbojky: Normal a Eco (ekonomický). Použitím režimu Eco můžete prodloužit životnost výbojky až na 2000 hod. (VT45) resp hod. (VT45K). režim Normal: Je nastaven standardně. Režim pro nejvyšší možný světelný výkon. režim Eco 1: Zvolte jej pro prodloužení životnosti výbojky až na 150%. režim Eco 2: Zvolte jej pro prodloužení životnosti výbojky až na 200%. POZNÁMKA: V průběhu první minuty provozu bude světlo z projektoru jasnější než při běžném provozu. Po ukončení stratovací sekvence zaznamená uživatel mírné snížení jasu. Aspect ratio - poměr stran: Funkce, která vám umožní zvolit ten nejvhodnější poměr stran vzhledem ke zdroji použitého signálu. Okno poměru stran můžete též vyvolat stiskem tlačítka Aspect na dálkovém ovladači. (Viz. str. 11). Je-li ze zdroje signálu (např. DVD) zvolen poměr 4 : 3, zobrazí se následující volby: Normal Standard poměr 4:3 Normal Zoom Nataženy všechny 4 strany Zoom Wide zoom Natažena levá a pravá Wide zoom Cinema Nataženy levá a pravá Je-li ze zdroje signálu (např. DVD) zvolen poměr 16 : 9, zobrazí se následující volby: Cinema Advanced Options - pokročilé možnosti (Advanced Mode - pokročilý režim) Umožňuje nastavení polohy a stability obrazu. Obraz 16:9 zobrazený v poměru 4:3 Nataženy všechny 4 strany Natažena levá a pravá Nataženy levá a pravá pro zobrazení správného poměru Zvolíte-li Advanced Options v režimu Advanced Mode, je k dispozici nastavení následujících funkcí: poměr stran (Aspect ratio), poloha/synchronizace (Position/Clock), rozlišení (Resolution ) a Video Filter. POZNÁMKA: Pro režim Cinema můžete zvolit tři polohy snímku: top (vršek), center (střed) a bottom (spodek). Viz. str. 33 pro nastavení poloh snímku. POZNÁMKA: Jakmile se nastavení poměru stran jednou změní, nastavení rozlišení ( Resolution ) se automaticky změní na Auto. 30 Návod k obsluze LCD-projektor NEC VT45

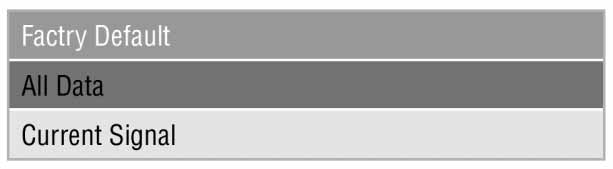

31 Position/Clock (je-li vypnutý Auto Adjust) Video Filter (je-li vypnutý Auto Adjust): Umožní manuální nastavení horizontální a vertikální polohy obrazu, taktovací frekvence a fáze. <Horizontal/Vertical Position> (poloha) Manuální nastavení horizontální a vertikální polohy obrazu s použitím tlačítek! nebo ". Je-li zapnutý Auto Adjust, nastavení se provede automaticky. <Clock> (takt) Je-li Auto Adjust off (vyp.) slouží pro jemné ladění počítačového obrazu nebo pro odstranění event. vertikálních pruhů v obraze. Tato funkce nastavuje frekvence eliminující horizontální pruhy v obraze. Použijte tlačítka! a "dokud pruhy nezmizí. Toto nastavení by mohlo být nutné připojujete-li váš počítač k projektoru poprvé. Je-li zapnutý Auto Adjust, nastavení se provede automaticky. <Phase> (fáze) Slouží pro nastavení fáze nebo pro zmírnění šumu ve videu, bodové rušení či překřižování. (To je viditelné, když část se vašeho obrazu začne mihotat). Pro nastavení použijte tlačítka! a ". Phase laďte vždy po ukončen nastavení Clock. Je-li zapnutý Auto Adjust, nastavení se provede automaticky. Viz. též Auto Adjust (RGB Only) - Automatické nastavení (pouze RGB) - na str. 34, kde je popsaná funkce automatického nastavení. Resolution - rozlišení (je-li vypnutý Auto Adjust): Umožní vám aktivovat nebo vypnout technologii inteligentního přepočtu Advanced AccuBlend. Auto: Zapíná Advanced AccuBlend. Projektor automaticky zmenší nebo zvětší daný obraz aby zaplnil celou obrazovku. Native: Vypíná Advanced AccuBlend. Projektor zobrazí daný obraz v skutečném rozlišení. Viz. též Auto Adjust (RGB Only) - Automatické nastavení (pouze RGB) - na str. 34, kde je popsaná funkce automatického nastavení. Tato funkce redukuje šum v obraze. Off (vypnuto): Filtr není zapnutý. Less (méně): Filtr je zapnutý slabě. More (více): Filtr je zapnutý silně. Nastavení obrazu lze provádět i při zapnutém filtru. Factory Default - tovární nastavení Mění všechna provedená nastavení na tovární hodnoty nastavené výrobcem. <All Data> (všechna data) Vrací všechna provedená nastavení na tovární hodnoty, s vyjímkou jazyka (Language), komunikační rychlosti (Communication Speed), zbývající životnosti výbojky (Lamp Remaining Time), počítadla výbojky (Lamp Hour Meter), počítadla použití filtru (Filter Usage) a použití projektoru (Projector Usage). Vynulování počítadla výbojky ( Clear Lamp Hour Meter ) a použití filtru ( Clear Filter Usage) naleznete na str. 35. <Current Signal> (současný signál) Vrací všechna provedená nastavení signálu na tovární hodnoty. Položky, které se resetují: Jas (Brightness), kontrast (Contrast), barva (Color), Hue, ostrost (Sharpness), hlasitost (Volume), poměr stran (Aspect), horizontální a vertikální poloha (Horizontal Position, Vertical Position), takt (Clock), fáze (Phase), rozlišení (Resolution), Video Filter, korekce gammy (Gamma Correction), barevná korekce (Color Correction) a nastavení bílé (White Balance). POZNÁMKA: Jakmile se nastavení rozlišení jednou změní, nastavení poměru stran ( Aspect ) se automaticky změní na Normal. LCD-projektor NEC VT45 Návod k obsluze 31

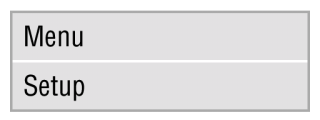

32 Správa barev (Color Management) Nastavení bílé (pokročilý režim)- White Balance (Advanced mode): Korekce gammy (pokročilý režim) - Gamma Correction (Advanced mode) Pomocí tlačítek! nebo " zvolte jeden ze tří možných režimů. Každý z režimů je doporučen pro: Graphic: Pro grafiku Linear: Pro čárovou grafiku, např. CAD Black Enhance: Pro tmavé části obrazu Korekce barev (pokročilý režim) - Color Correction (Advanced mode) Umožní vám nastavit úroveň bílé barvy. Jas každé barvy (RGB) se používá pro nastavení černé úrovně plochy; kontrast každé barvy (RGB) se používá pro nastavení bílé úrovně plochy. Nejprve použijte tlačítka # nebo $ pro výběr R, G nebo B pro jas či kontrast. Dále použijte tlačítka! nebo "pro nastavení úrovně. Možnosti projektoru (Projector Options) Menu Tato funkce vám umožní nastavit neutrální odstín pro žlutou, zelenomodrou a fialovou. Pro různé typy snímků jsou nastaveny 4 tovární předvolby, nebo můžete zvolit 2 uživatelsky nastavitelné úrovně: OFF (vypnuto): Vypíná korekci barev. Výsledkem je nejjasnější možný obraz. Mode 1 (režim 1): Doporučeno pro věrné, tělové tóny Mode 2 (režim 2): Doporučeno pro zelenavé barvy Mode 3 (režim 3): Doporučeno pro hlubokou rudou srgb: Standardní barevné hodnoty User 1: Uživatelské nastavení User 2: Uživatelské nastavení Při zvolení User 1 nebo 2 se zobrazí níže uvedené submenu. Můžete upravit každou barvu či odstín. Uživatelské nastavení (User Adjust) Color Tune: Nastavuje odstín na celé obrazovce pro RGB. Yellow: Nastavuje žlutou pro získání červenější či zelenější žluté. Magenta: Nastavuje fialovou nebo purpurovou pro získání červenější či modřejší fialové. Cyan: Nastavuje zelenomodrou nebo lehce zelenomodrou pro získání zelenější nebo modřejší zelenomodré. White (ON/OFF): Zvolte ON pro jasný, bílý obraz; OFF pro přirozený bílý obraz. Umožňuje vám nastavit preference pro menu v obraze. <Menu Mode> (režim menu) Tato funkce vám umožňuje zvolit dva režimy menu: jeden má základní funkčnost a druhý pokročilou. Základní režim (Basic Mode): Normální režim. Pokročilý režim (Advanced Mode): Režim pro pokročilé uživatele. <Language> (jazyk) Pro instrukce v obraze můžete zvolit jeden ze sedmi jazyků: angličtinu, němčinu, francouzštinu, italštinu, španělštinu, švédštinu či japonštinu. POZNÁMKA: Nastavení jazyka nelze vrátit na angličtinu pouhým přepnutím na tovární parametry. <Source Display> (zobrazení zdroje) Zobrazení informace o používaném vstupu VIDEO a RGB lze vypnout/zapnout. Je-li funkce zapnutá, zobrazí se aktuální vstup pokaždé, když přepínáte zdroj signálu nebo zapnete projektor. 32 Návod k obsluze LCD-projektor NEC VT45

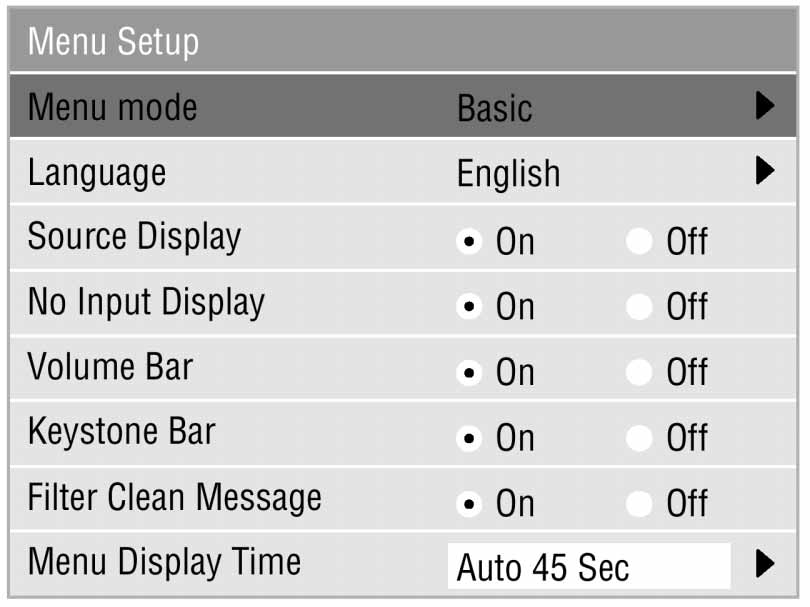

33 <No Input Display> (hlášení prázdného vstupu) Je-li funkce zapnutá objeví se v případě, kdy není signál, hlášení No Input. <Volume Bar (Direct Button)> (hlasitost - přímé tlačítko) Tato funkce umožňuje vypnout/zapnout zda se při nastavování hlasitosti za použití tlačítka VOL+/- objeví ukazatel hlasitosti či ne. Zap. (On): Při regulaci hlasitosti se objeví v obraze posuvný ukazatel. POZNÁMKA: Pokud v průběhu 3 vteřin nedojde k žádnému nastavení, ukazatel zmizí. Vyp. (Off): Při regulaci hlasitosti se ukazatel neobjeví. <Keystone Bar (option)> (ukazatel trapézu) Tato funkce se nachází pouze na opčním dálkovém ovladači (PR51KIT). Funkce vypne/zapne ukazatel stavu trapézového zkreslení při použití tlačítka KEYSTONE +/- zmíněného opčního dálkového ovladače. Zap. (On): Nastavení úrovně trapézového zkreslení s ukazatelem v obraze. Vyp. (Off): Nastavení úrovně trapézového zkreslení bez ukazatele v obraze. <Filter Clean Message> (hlášení čištění filtrů) Čištění filtrů (Clean Filter): Tato funkce vypne/zapne hlášení Please clean the filters ( Prosím vyčistěte filtry ) při zapnutí projektoru, pokud byl projektor používán více jak 100 hod. Zap. (On): Hlášení se objeví. Vyp. (Off): Hlášení se neobjeví. Viz str čištění filtrů. Po jejich vyčištění vynulujte počítadlo používání filtrů - viz. str. 35. Setup Umožní vám nastavit možnosti ovládání. [Page1] <Orientation> (orientace) Provede nastavení orientace obrazu podle typu projekce. Možnosti jsou: front floor (přední normální), rear ceiling (zadní stropní), rear floor (zadní normální) a front ceiling (přední stropní). <Cinema Position> Tato funkce umožňuje zvolit vertikální polohu obrazu při sledování videa a zvoleném poměru stran Cinema. Byl-li poměr stran Cinema zvolen u dřívějších modelů, obraz se promítal s černými okraji nahoře a dole. Máte tři možnosti vertikální polohy: Top: Obraz je nahoře s černým okrajem dole. Center: Obraz je ve středu s černými okraji nahoře a dole. Bottom: Obraz je dole s černým okrajem nahoře. <Background> (pozadí) Můžete navolit pozadí pro případy, kdy není signál. Možnosti jsou černé/modré pozadí nebo logo. [Page 2] (pokročilý režim) <Menu Display Time (Advanced mode)> Tato funkce vám umožní zvolit, jak dlouho po posledním stisku tlačítka zůstane v obraze svítit menu. Přednastavené volby jsou Manual, Auto 5 sec, Auto 15 sec a Auto 45 sec. Nastavení Auto 45 sec je nastavením továrním. Manual: Auto 5 sec: Menu lze vypnout manuálně. Menu se vypne automaticky po 5 vteřinách, pokud mezitím nejsou stisknuta tlačítka. Auto 15 sec: Menu se vypne automaticky po 15 vteřinách, pokud mezitím nejsou stisknuta tlačítka. Auto 45 sec: Menu se vypne automaticky po 45 vteřinách, pokud mezitím nejsou stisknuta tlačítka. Signal Select (volba signálu) <RGB> Umožňuje vám zvolit RGB pro zdroj RGB jako je počítač, nebo Component pro zdroj videa jako je např. přehrávač DVD. Normálně zvolíte Auto a projektor sám určí komponentní signál. Nicméně mohou existovat komponentní signály, které není projektor schopen určit. V tom přípa-dě, zvolte Component. <Video & S-Video System Select> Funkce umožňuje manuální výběr kompozitních videostandardů. Normálně zvolíte Auto. Zvolíte-li videostandard pro Video a S-video zvlášť, jako první zvolte tlačítko a poté standard z překryvného menu. Musíte tak učinit zvlášť jak pro Video, tak pro S-video. LCD-projektor NEC VT45 Návod k obsluze 33

34 [Page 3] (pokročilý režim) [Page 4] (pokročilý režim) <Auto Adjust> (automatické nastavení) Je-li Auto Adjust zapnutý ( On ), projektor automaticky rozpozná nejvhodnější rozlišení pro stávající RGB-vstup k promítnutí obrazu s použitím technologie inteligentního přepočtu bodů Advanced AccuBlend firmy NEC. Lze automaticky nastavit geometrii a stabilitu obrazu: Horizontal Position, Vertical Position, Clock a Phase. Zap. (On): Automaticky nastaví horizontální ( Horizontal Position ), vertikální polohu ( Vertical Position ), takt ( Clock ) a fázi ( Phase ). Vyp. (Off): Uživatel může nastavit funkce zobrazení snímku ( Horizontal Position, Vertical Position, Clock a Phase ) manuálně. <Auto Start> (automatický start) Automaticky zapne projektor jakmile je siťový kabel zastrčen do aktivní sítě. To eliminuje nutnost použít vždy při zapnutí tlačítko Power na projektoru či dálkovém ovladači. <Default Source Select> (volba implicitního zdroje) Můžete nastavit projektor implicitně na jakýkoliv z jeho vstupů, na který se přístrioj při zapnutí automaticky přepne. Poslední (Last): Nastaví implicitně předchozí nebo poslední aktivní vstup Auto: Hledá aktivní vstup v pořadí RGB Video S-video a zobrazí první nalezený zdroj signálu. Zvolit (Select): Zobrazí zvolený zdroj signálu pokaždé, když projektor zapnete. Vstup zvolte z rozbalovacího menu. <Communication Speed> (přenosová rychlost) Tato funkce nastavuje přenosovou rychlost portu PC Control (konektor mini DIN 8 pin). Podporuje rychlosti od 4800 do bps. Implictní nastavení je bps. Pro připojované zařízení zvolte přiměřenou přenosovou rychlost. <Power Management> (správa napájení) Je-li tato funkce aktivní a přístroj nezaznamená po dobu pěti a více minut žádný RGB signál na vstupu, pak se projektor automaticky vypne. POZNÁMKA: Tato funkce nefunguje se zdroji Video a S-video. <Power Off Confirmation> (potvrzení vypínání) Tato funkce určuje, zda se při vypínání projektoru objeví dialogové okno pro potvrzení vypnutí či ne. <Keystone Save> (uložení nastavení trapézu) Funkce vám umožní uložit stávající nastavení trapézového zkreslení. Uložení ovlivní všechny zdroje. Změny se uloží i když se projektor vypne. <Fan High Speed Mode> (režim ventilátoru) Funkce Vám umožní zvolit dva režimy pro rychlost ventilátoru: vysokorychlostní (high-speed mode) a normalní. Chcete-li snížit teplotu uvnitř projektoru zvolte režim high-speed. Režim high-speed se doporučuje když používáte projektor v prostředí s vyšší okolní teplotou. <Control Panel Key Lock> (zámek tlačítek) Tato funkce umožňuje zamknout ovládací tlačítka na přístroji. POZNÁMKA: Pokud nejsou tlačítka zamknuta, objeví se hlášení Control Panel Key Lock - Unlock. Pokud jsou tlačítka zamknuta, objeví se hlášení Control Panel Key Lock - Lock. Zámek tlačítek se netýká dálkového ovladače a nemá vliv na ovládání přes PC Control. 34 Návod k obsluze LCD-projektor NEC VT45

35 Pro zamčení tlačítek přístroje: 1) Použijte tlačítka Select # nebo $, zvolte Control Panel Key Lock a stiskněte ENTER. Objeví se submenu. 2) Použijte tlačítka Select # nebo $, zvolte Lock a stiskněte ENTER. Objeví se následující dialogové okno pro potvrzení. <Clear Filter Usage> (nulování počítadla filtrů) Nuluje počítadlo používání filtrů. Resets the filter usage back to zero. Volba této funkce zobrazí okno pro potvrzení. Pro vynulování počítadla používání filtrů zvolte Yes pomocí tlačítek # nebo $. Informace (Information) Zobrazí stav signálu a výbojky. Tento dialogový rámeček má tři strany. Obsahuje následující informace: 3) Použijte tlačítka Select # nebo $, zvolte Yes a stiskněte ENTER. Hlášení se změní na Control Panel Key Lock -Lock a vrátí se na předchozí obrazovku. POZNÁMKA: Zvolíte-li No a stisknete ENTER, zobrazované hlášení se nezmění a vrátí se na předchozí obrazovku. Pro odemčení tlačítek přístroje: 1) Použijte tlačítka Select # nebo $ na dálkovém ovladači, zvolte Control Panel Key Lock a stiskněte ENTER na dálkovém ovladači. Objeví se submenu. [Page 1] [Page 3] Source Index Remaining Lamp Time (%)* Input Terminal Lamp Hour Meter (H) Horizontal Frequency Projector Usage Vertical Frequency Filter Usage Sync Polarity [Page 2] Signal Type Video Type Sync Type Interlace * Jakmile zbylá životnost výbojky dosáhne 0, ukazatel zbylé životnosti (Remaining Lamp Time) se změní z 0% na 100 hod. a začne se odpočítávat. 2) Použijte tlačítka Select # nebo $ na dálkovém ovladači, zvolte Unlock a stiskněte ENTER na dálkovém ovladači. Změna se uskuteční okamžitě. POZNÁMKA: Dialogové okno pro potvrzení se neobjeví. Jsou-li tlačítka přístroje zamčena, stisknutí a držení tlačítka CANCEL na více než 10 vteřin změní nastavení ze zamčeno (Locked) na odemčeno. (Unlocked). <Clear Lamp Hour Meter> (nulování počítadla výbojky) Nuluje počítadlo výbojky. Volba této funkce zobrazí okno pro potvrzení. Pro vynulování výbojky zvolte Yes pomocí tlačítek # nebo $. POZNÁMKA: Projektor se po 1100 (VT45)/2100 (VT45K) hodinách provozu vypne a přepne do režimu standby. Stane-li se to, stiskněte na 10 vteřin tlačítko Help na dálkovém ovladači. Tím se vynuluje počítadlo výbojky. Tento úkon provádějte pouze poté, co byla stará výbojka vyměněna za novou. Používání režimů Eco životnost výbojky prodlužuje. LCD-projektor NEC VT45 Návod k obsluze 35
