Bohumil Vítek
před 9 lety
Počet zobrazení:

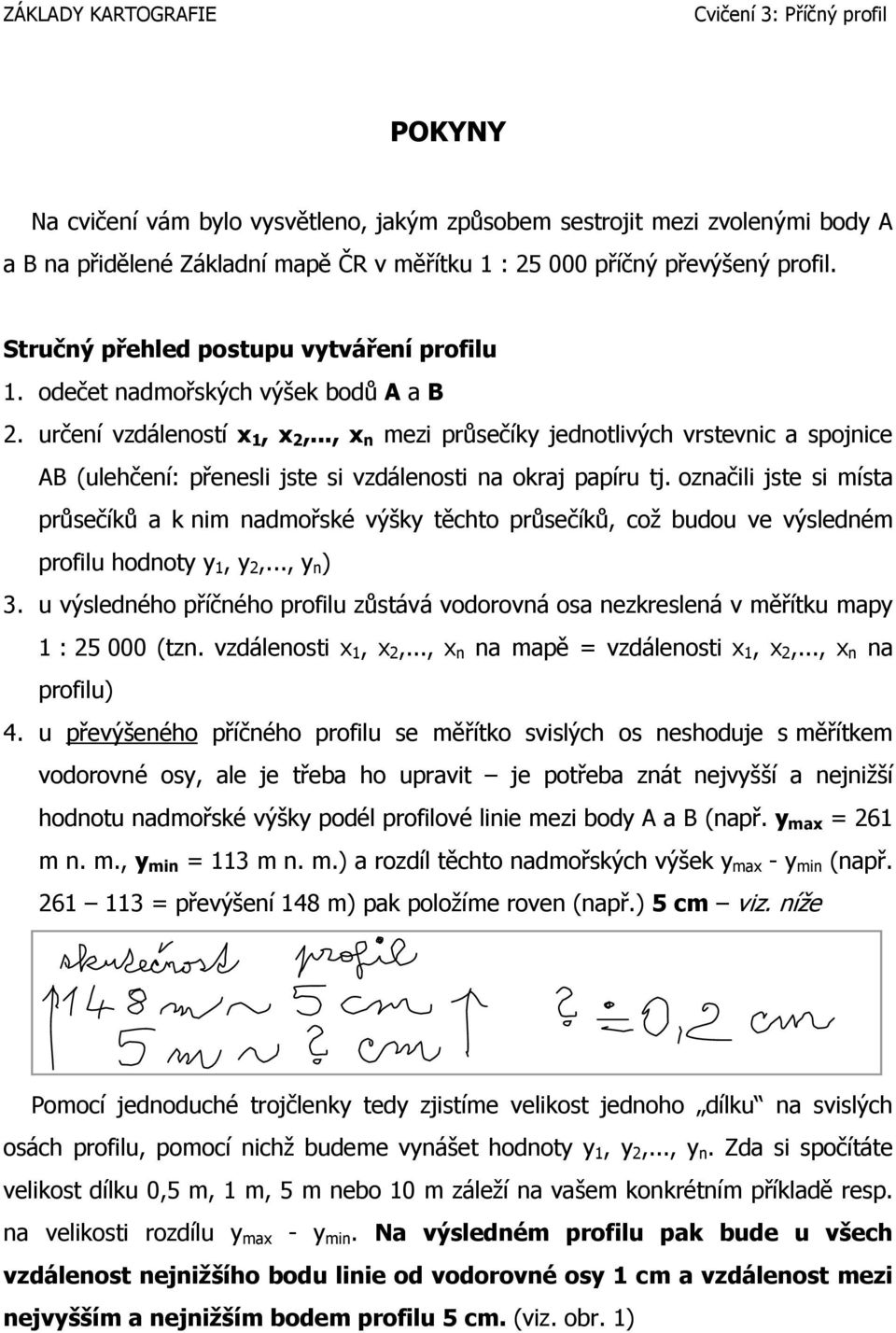

1 POKYNY Na cvičení vám bylo vysvětleno, jakým způsobem sestrojit mezi zvolenými body A a B na přidělené Základní mapě ČR v měřítku 1 : příčný převýšený profil. Stručný přehled postupu vytváření profilu 1. odečet nadmořských výšek bodů A a B 2. určení vzdáleností x 1, x 2,..., x n mezi průsečíky jednotlivých vrstevnic a spojnice AB (ulehčení: přenesli jste si vzdálenosti na okraj papíru tj. označili jste si místa průsečíků a k nim nadmořské výšky těchto průsečíků, což budou ve výsledném profilu hodnoty y 1, y 2,..., y n ) 3. u výsledného příčného profilu zůstává vodorovná osa nezkreslená v měřítku mapy 1 : (tzn. vzdálenosti x 1, x 2,..., x n na mapě = vzdálenosti x 1, x 2,..., x n na profilu) 4. u převýšeného příčného profilu se měřítko svislých os neshoduje s měřítkem vodorovné osy, ale je třeba ho upravit je potřeba znát nejvyšší a nejnižší hodnotu nadmořské výšky podél profilové linie mezi body A a B (např. y max = 261 m n. m., y min = 113 m n. m.) a rozdíl těchto nadmořských výšek y max - y min (např = převýšení 148 m) pak položíme roven (např.) 5 cm viz. níže Pomocí jednoduché trojčlenky tedy zjistíme velikost jednoho dílku na svislých osách profilu, pomocí nichž budeme vynášet hodnoty y 1, y 2,..., y n. Zda si spočítáte velikost dílku 0,5 m, 1 m, 5 m nebo 10 m záleží na vašem konkrétním příkladě resp. na velikosti rozdílu y max - y min. Na výsledném profilu pak bude u všech vzdálenost nejnižšího bodu linie od vodorovné osy 1 cm a vzdálenost mezi nejvyšším a nejnižším bodem profilu 5 cm. (viz. obr. 1)

.., x n mezi průsečíky jednotlivých vrstevnic a spojnice AB (ulehčení: přenesli jste si vzdálenosti na okraj papíru tj.

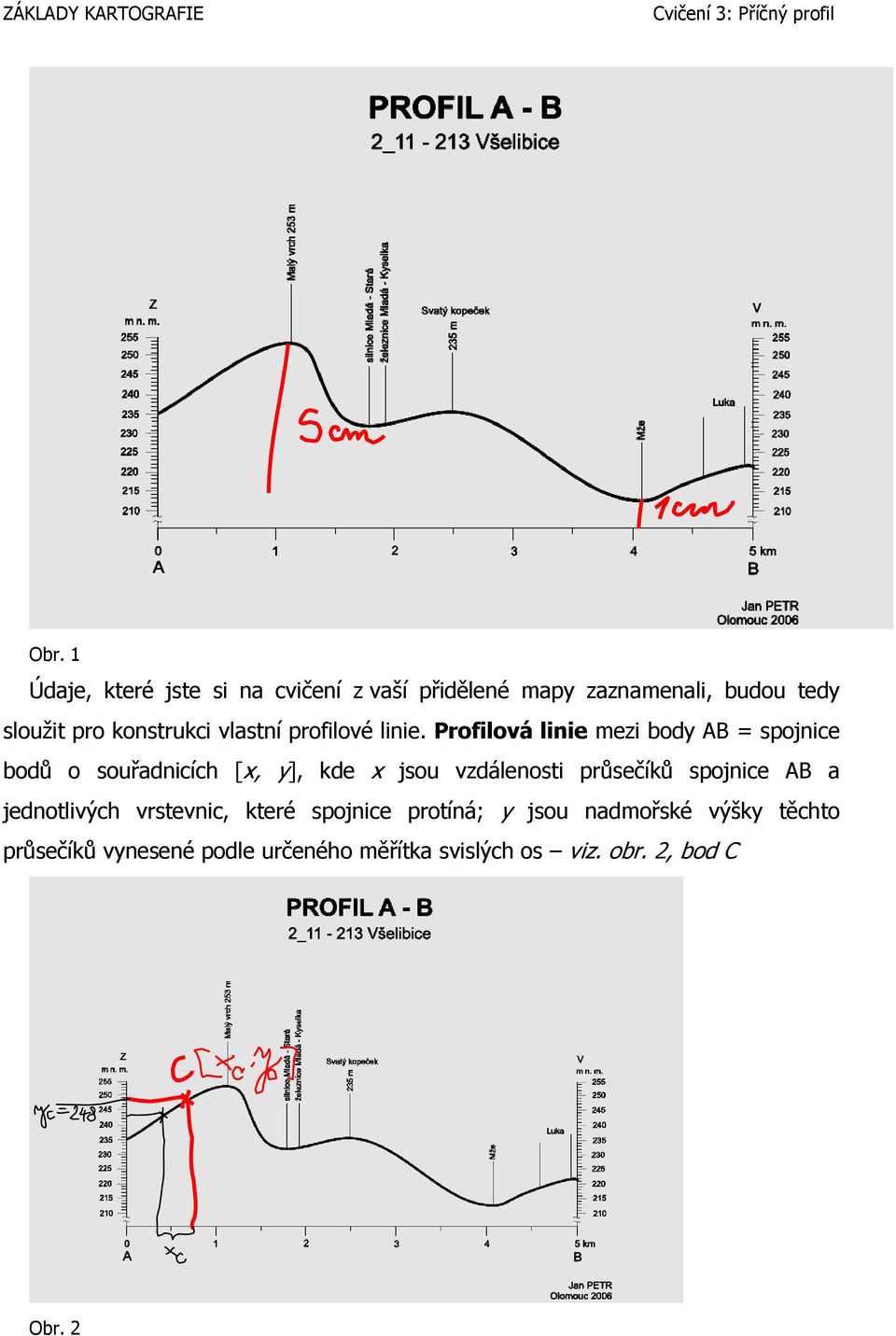

2 Obr. 1 Údaje, které jste si na cvičení z vaší přidělené mapy zaznamenali, budou tedy sloužit pro konstrukci vlastní profilové linie. Profilová linie mezi body AB = spojnice bodů o souřadnicích [x, y], kde x jsou vzdálenosti průsečíků spojnice AB a jednotlivých vrstevnic, které spojnice protíná; y jsou nadmořské výšky těchto průsečíků vynesené podle určeného měřítka svislých os viz. obr. 2, bod C Obr. 2

Profilová linie mezi body AB = spojnice bodů o souřadnicích [x, y], kde x jsou vzdálenosti průsečíků

3 Vaše odevzdané cvičení by mělo splňovat tyto požadavky: Profil vodorovná osa v měřítku mapy 1 : (20 cm 5 km) s označením odkud kam (tj. dole napsáno A, B), nezapomeňte na jednotky (km) a dobré je osu resp. měřítko vhodně rozdělit pro snazší odečítání (např. po jednom km udělat tzv. hlavní dělení vyvedené delšími čárkami a okótované číslicemi a po půl km udělat tzv. vedlejší dělení vyvedené kratšími čárkami a bez číslic) viz. obr. 3 červeně 2 svislé (kolmé) osy ve zvoleném vašem měřítku (konstrukce převýšeného profilu: rozdíl mezi nadmořskou výškou nejnižšího a nejvyššího bodu podél profilové linie 5 cm), osy jsou přerušené (např. dvojitou vlnovkou), protože nejsou vykreslovány od 0 m n. m. a nezapomeňte na jednotky (m n. m.), nahoře označení odkud kam (S, J nebo V, Z) - viz. obr. 3 modře Obr. 3 opět je vhodné rozdělit svislé osy hlavním a vedlejším dělením a označit osy tak, aby bylo označení dekadické, např. zvolíme hlavní dělení po 10 m a vedlejší po 5 m (volba záleží na rozmezí y max - y min, může být hlavní dělení po 25 m a vedlejší po 5 m, ale musí být dekadické) s tím, že hlavním dělením začínáme a končíme

hlavní dělení vyvedené delšími čárkami a okótované číslicemi a po půl km udělat tzv. vedlejší dělení vyvedené kratšími čárkami a bez číslic) viz. obr.

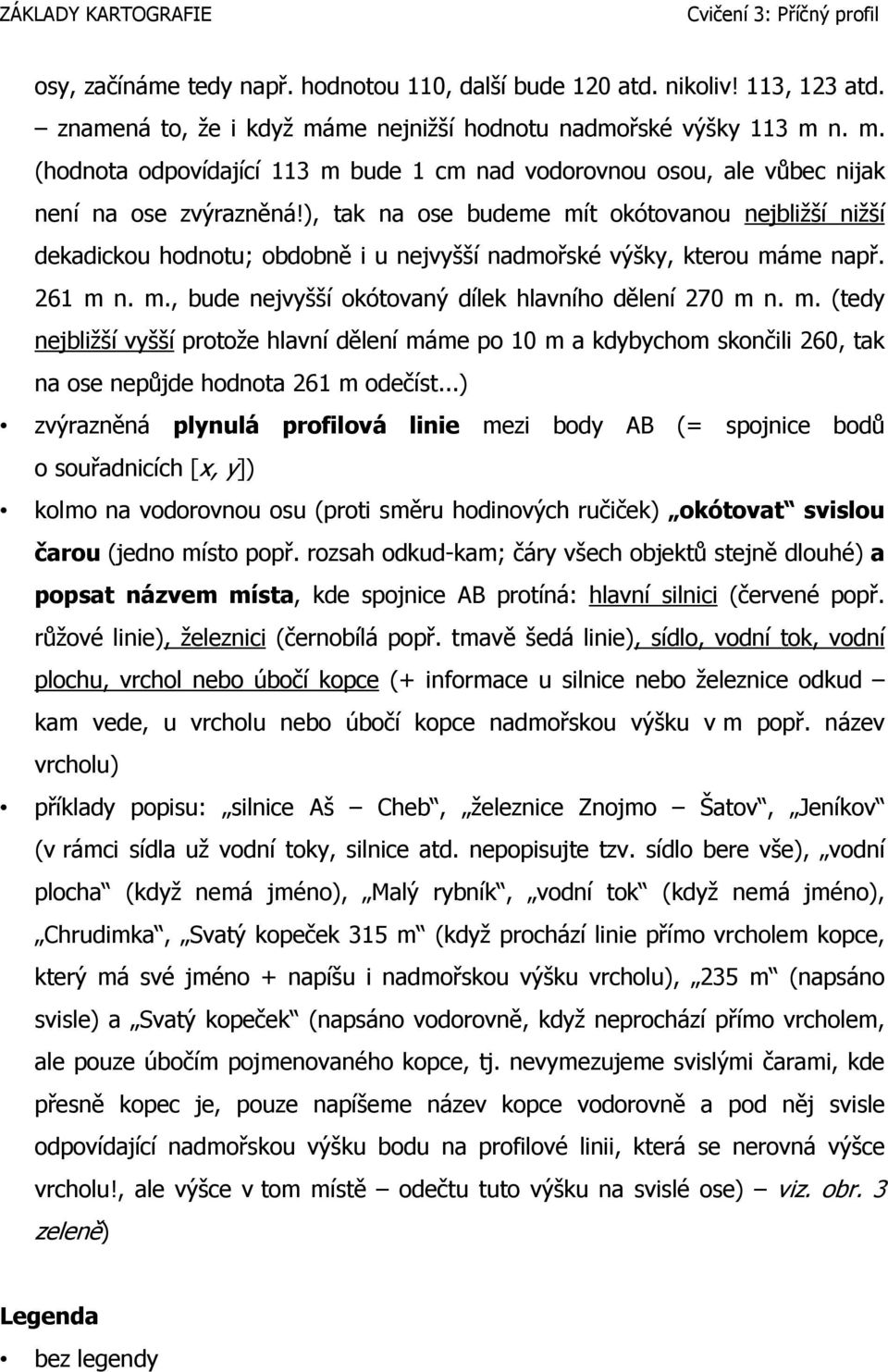

4 osy, začínáme tedy např. hodnotou 110, další bude 120 atd. nikoliv! 113, 123 atd. znamená to, že i když máme nejnižší hodnotu nadmořské výšky 113 m n. m. (hodnota odpovídající 113 m bude 1 cm nad vodorovnou osou, ale vůbec nijak není na ose zvýrazněná!), tak na ose budeme mít okótovanou nejbližší nižší dekadickou hodnotu; obdobně i u nejvyšší nadmořské výšky, kterou máme např. 261 m n. m., bude nejvyšší okótovaný dílek hlavního dělení 270 m n. m. (tedy nejbližší vyšší protože hlavní dělení máme po 10 m a kdybychom skončili 260, tak na ose nepůjde hodnota 261 m odečíst...) zvýrazněná plynulá profilová linie mezi body AB (= spojnice bodů o souřadnicích [x, y]) kolmo na vodorovnou osu (proti směru hodinových ručiček) okótovat svislou čarou (jedno místo popř. rozsah odkud-kam; čáry všech objektů stejně dlouhé) a popsat názvem místa, kde spojnice AB protíná: hlavní silnici (červené popř. růžové linie), železnici (černobílá popř. tmavě šedá linie), sídlo, vodní tok, vodní plochu, vrchol nebo úbočí kopce (+ informace u silnice nebo železnice odkud kam vede, u vrcholu nebo úbočí kopce nadmořskou výšku v m popř. název vrcholu) příklady popisu: silnice Aš Cheb, železnice Znojmo Šatov, Jeníkov (v rámci sídla už vodní toky, silnice atd. nepopisujte tzv. sídlo bere vše), vodní plocha (když nemá jméno), Malý rybník, vodní tok (když nemá jméno), Chrudimka, Svatý kopeček 315 m (když prochází linie přímo vrcholem kopce, který má své jméno + napíšu i nadmořskou výšku vrcholu), 235 m (napsáno svisle) a Svatý kopeček (napsáno vodorovně, když neprochází přímo vrcholem, ale pouze úbočím pojmenovaného kopce, tj. nevymezujeme svislými čarami, kde přesně kopec je, pouze napíšeme název kopce vodorovně a pod něj svisle odpovídající nadmořskou výšku bodu na profilové linii, která se nerovná výšce vrcholu!, ale výšce v tom místě odečtu tuto výšku na svislé ose) viz. obr. 3 zeleně) Legenda bez legendy

), tak na ose budeme mít okótovanou nejbližší nižší dekadickou hodnotu; obdobně i u nejvyšší nadmořské výšky, kterou máme např. 261 m n. m., bude nejvyšší okótovaný dílek hlavního dělení 270 m n. m. (tedy nejbližší vyšší protože hlavní dělení máme po 10 m a kdybychom skončili 260, tak na ose nepůjde hodnota 261 m odečíst.

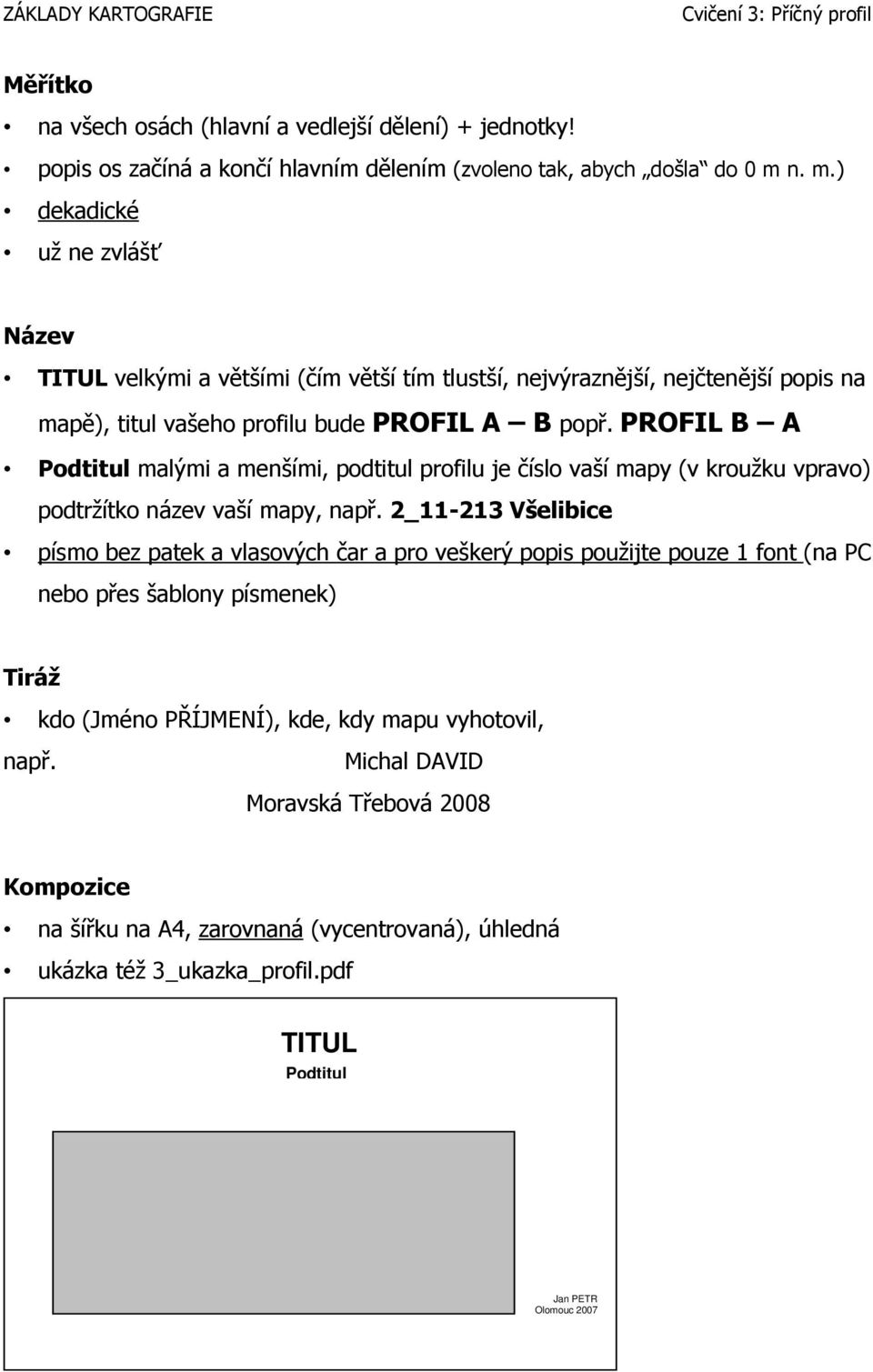

5 Měřítko na všech osách (hlavní a vedlejší dělení) + jednotky! popis os začíná a končí hlavním dělením (zvoleno tak, abych došla do 0 m n. m.) dekadické už ne zvlášť Název TITUL velkými a většími (čím větší tím tlustší, nejvýraznější, nejčtenější popis na mapě), titul vašeho profilu bude PROFIL A B popř. PROFIL B A Podtitul malými a menšími, podtitul profilu je číslo vaší mapy (v kroužku vpravo) podtržítko název vaší mapy, např. 2_ Všelibice písmo bez patek a vlasových čar a pro veškerý popis použijte pouze 1 font (na PC nebo přes šablony písmenek) Tiráž kdo (Jméno PŘÍJMENÍ), kde, kdy mapu vyhotovil, např. Michal DAVID Moravská Třebová 2008 Kompozice na šířku na A4, zarovnaná (vycentrovaná), úhledná ukázka též 3_ukazka_profil.pdf TITUL Podtitul Jan PETR Olomouc 2007

PROFIL B A Podtitul malými a menšími, podtitul profilu je číslo vaší mapy (v kroužku vpravo) podtržítko název vaší mapy, např.

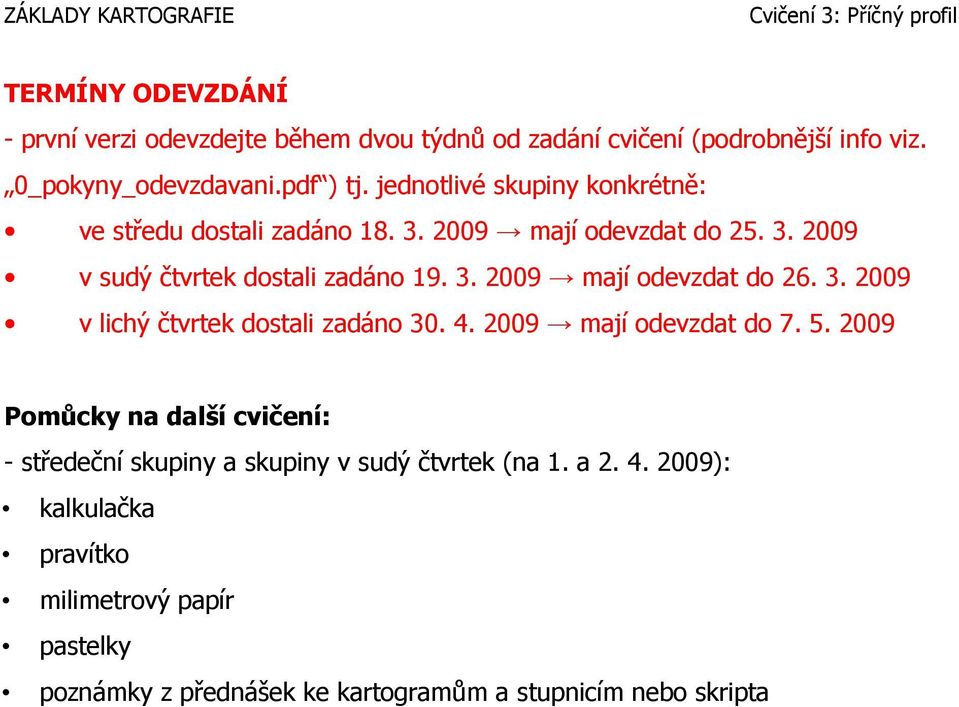

6 TERMÍNY ODEVZDÁNÍ - první verzi odevzdejte během dvou týdnů od zadání cvičení (podrobnější info viz. 0_pokyny_odevzdavani.pdf ) tj. jednotlivé skupiny konkrétně: ve středu dostali zadáno mají odevzdat do v sudý čtvrtek dostali zadáno mají odevzdat do v lichý čtvrtek dostali zadáno mají odevzdat do Pomůcky na další cvičení: - středeční skupiny a skupiny v sudý čtvrtek (na 1. a ): kalkulačka pravítko milimetrový papír pastelky poznámky z přednášek ke kartogramům a stupnicím nebo skripta

3. 2009 v lichý čtvrtek dostali zadáno 30. 4. 2009 mají odevzdat do 7. 5.
