1 MONITOROVACÍ SOFTWARE SSM - Smart Security Manager Hanwha Techwin Europe Ltd. Heriot House, Heriot Road, Chertsey, Surrey, KT16 9DT, United Kingdom Tel : +44 (0) Fax : +44 (0) Hanwha Techwin Europe Ltd. Všechna práva vyhrazena. VZHLED A SPECIFIKACE MOHOU BÝT ZMĚNĚNY BEZ PŘEDCHOZÍHO UPOZORNĚNÍ Za žádných okolností nebude tento dokument reprodukován, distribuován nebo měněn, ani jako celek, ani jeho části, bez formálního povolení společnosti Hanwha Techwin Europe Ltd. WiseNet, LiteNet, SSNR jsou obchodní známky společnosti Hanwha Techwin Europe Ltd. hanwha-security.eu

2 Monitorovací software Funkce systému SSM Přehled systému SSM SSM je komplexní softwarová platforma pro správu, která maximalizuje efektivitu síťových produktů od Wisenetu. Centralizovaná správa Administrátor může spravovat konfiguraci serverů, kamer a rekordérů z jediného místa. Distribuovaná inteligence Modulární architektura umožňuje softwaru efektivně spravovat libovolný systém, od řadových uživatelských řešení, až po instalace na podnikové úrovni. Zaručená spolehlivost (Dostupné v systémech Entreprise) Převzetí služeb při selhání systému a automatické zotavení sítě zajišťují, že bude systém SSM vždy spolehlivě fungovat. Správce systému Centralizovaná správa systému a uživatelů Konfiguruje všechny servery a kamery jako jeden systém a nastavuje zásady pro uživatele a skupiny pro všechny systémy. Zpracování událostí Shromažďuje události ze všech zařízení a zpracovává je podle přizpůsobených pravidel. Monitorování stavu systému Monitoruje systémový stav veškerých kamer a serverů. Federace Spravuje různá místa jako jedno řešení na místě vyšší úrovně. Transakční server Integrace třetích stran Integruje zařízení pro řízení přístupu a poplašná zařízení třetích stran v rámci řešení SSM. KS Virtuální matice Zobrazení na videostěně Zajišťuje zobrazení na videostěně v řídícím středisku. * BVM: Brána virtuální matice DVM: Dekodér virtuální matice Flexibilní systémová architektura (Dostupné v systémech Entreprise) Funkce transakčního serveru zajišťují jednoduchou integraci se systémy třetích stran. TS KS Efektivní monitorování Plně konfigurovatelná pravidla a nastavení událostí zjednodušují systémovým operátorům identifikaci důležitých incidentů. SS KS BVM + DVM Výkonný vyhledávací engine Široké spektrum možností pomáhá uživatelům při rychlém vyhledávání důkazních dat. DVM Rozšířená škálovatelnost (Dostupné v systémech Entreprise) SSM je vhodný pro malé i větší instalace s mnoha funkcemi pro podnikové systémy, včetně federace, převzetí služeb při selhání, transakčního serveru a integrace LDAP. Síťové kamery VD MB + NS Mediální brána Virtuální matice Server přebírající služby při selhání Počítač s nahráváním na obrazovce Vysoká dostupnost Převzetí služeb při selhání systému Alternativní systém pro případ systémového selhání pro NS, MB a VM Zrcadlení obrazovky Mediální brána Správce systému Nahrávací server Dostupné v systémech Entreprise Transakční server Dostupné v systémech Entreprise Nahrávání na obrazovce počítače Odesílá video na obrazovce NS kvůli nahrávání. Distribuce přenášeného videa Distribuuje videa přenášená z kamer klientům. Transkódování Odesílá videodata mobilním telefonům se sníženou šířkou pásma. Nahrávání videa Nahrává videodata z kamer. Vyhledávání a přehrávání Získává videodata několika různými způsoby a odesílá je uživatelům. Dostupné v systémech Entreprise 02 03

3 Komplexní software pro správu Malý systém Do 100 kamer; vhodné pro instalace v komerčních objektech, vzdělávacích institucích, správních úřadech (radnici, muzeu, knihovně a další). Podnikový systém Více než 300 kamer; vhodné pro instalace na letištích, v konferenčních centrech, na nádražích, v přístavech, v kasinech. Síťové kamery SM+MG+RS Síťová kamera + serverový nahrávací systém Stačí nainstalovat jediného SS v rámci bezpečnostního systému. Pokud je použit server, měly by NS, SS a MB být nainstalovány na daném serveru. Výkon systému je závislý na výkonu serveru, nicméně jeden server dokáže zvládnout řešení do 100 kamer. Řízení přístupu třetí strany Převzetí služeb při selhání pro SS SM TS VMG+VMD Systém střední velikosti VMD Do 300 kamer; vhodné pro instalace v průmyslových objektech, budovách veřejných služeb, komerčních objektech, zdravotnických zařízeních, sportovních komplexech, věznicích. VD (pro NS) Síťové kamery MG+RS Síťové kamery *VMG+VMD MG+RS SM+MG+RS *Dostupné v systémech Entreprise *VMD Síťová kamera + nahrávání na serveru + videostěna Na místě je třeba nainstalovat pouze jednoho SS. SS nemusí být nainstalován na samostatném serveru, ale lze jej nainstalovat na nahrávací server. MB a NS lze nainstalovat na server. * Na místě je třeba nainstalovat pouze jednu BVM a lze ji nainstalovat s DVM. Systém videostěny většinou používá zobrazovací server se 4 nebo více výstupy pro monitory namísto drahého serveru s úložným systémem RAID. Síťová kamera + nahrávání na serveru + videostěna + převzetí služeb při selhání + systém pro řízení přístupu SS by měl být nainstalován na samostatném serveru, protože by mohl potřebovat vyšší výkon kvůli správě středního či podnikového místa, které může způsobit nestabilní nahrávání. Systém pro převzetí služeb při selhání SS a NS je doporučen kvůli stabilnímu fungování systému a redundanci videodat. TS je vyžadován kvůli integraci s přístupovými systémy třetích stran a poplašnými systémy

4 Funkce serveru Monitorování různých míst a klientů Konvenční monitorovací řešení zahrnují lokálního administrátora, který kontroluje místní zařízení. To může představovat překážku při rozšiřování monitorovacího systému. SSM podporuje monitorování různých míst a klientů a toto omezení odstraňuje, proto se hodí pro středně velké i velké monitorovací systémy. Transkodér (Dostupné v systémech Entreprise) V mobilním prostředí nelze přehrávat nahrané video s vysokým rozlišením a snímkovou frekvencí, protože existují limity kladené na šířku pásma. Transkodér transkóduje nahrané video na nižší šířku pásma, což zajišťuje spolehlivější monitorování. Rozšiřitelnost Produkty společnosti Wisenet připojené k síti jsou registrovány a spravovány serverem SSM. Server má k připojeným zařízením přístup, podporuje kontroly jejich stavu a jednotlivá zařízení aktualizuje, aby zajistil jejich optimální provoz. Spolehlivost a bezpečnost Jednotlivá místa, uživatele a skupiny uživatelů kontroluje správce systému. S touto úrovní přístupu a správy lze určitá místa a zařízení spravovat a určité funkce řízení vykonávat na úrovni uživatele. Vysoké rozlišení Transkodér (v mediální bráně) Nízké rozlišení Telefon Správce Skupina uživatelů č. 1 Skupina uživatelů č. 2 Federace (Dostupné v systémech Entreprise) Funkce Federace softwaru SSM umožňuje připojení geograficky distribuovaných nezávislých systémů SSM a simulaci rozsáhlejšího systému. Všechny systémy jsou spravovány nezávisle, což zjednodušuje problém se správou jediného centralizovaného systému, ale přitom skýtají výhody centralizovaných systémů. Propojení dvou systémů SSM netrvá déle než minutu a uživatelé získají přístup k živým i nahraným videím vzdáleného systému, jako by se jednalo o systém lokální. Virtuální matice (Dostupné v systémech Entreprise) Virtuální matice SSM je určena k ovládání nástěnných monitorů a zajišťuje operátorům úplnou kontrolu nad všemi monitory. Díky tomu je možné okamžitě převzít ovládání sledovaného videa a přepínat mezi událostmi a rychle řešit incidenty. Režimy sekvenčního monitorování a monitorování událostí a na mapách zvyšují celkovou efektivitu monitorování. Do jednoho monitoru lze sloučit více monitorů a nejsou k tomu zapotřebí žádná další zařízení. Centrální monitorování na ústředí s federací SSM Nástěnný monitor Individuální SSM na pobočce Ovládání Smart Security Manager 06 07

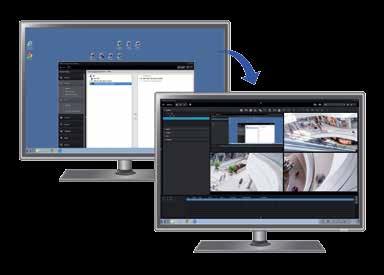

5 Funkce serveru Transakční server (Dostupné v systémech Entreprise) Transakční server je rozhraní mezi SSM a systémem třetí strany, například přístupovým nebo poplašným systémem. Zrcadlení obrazovky Obrazovku počítače se zrcadlením obrazovky lze pomocí serveru virtuální matice zobrazit na konzoli nebo videostěně a lze ji nahrávat na nahrávacím serveru. To se používá při pořizování videodůkazů softwaru třetí strany, jako je software pro správu budovy, energetického systému, pokladní software a tak dále. Přístupová událost Přeložená přístupová událost Systém třetí strany pro řízení přístupu Transakční server SSM VD server (přebírající služby při selhání) (Dostupné v systémech Entreprise) V zájmu udržitelnosti provozu systému funguje VD server jako strážce serverů SSM a dojde-li k poškození serveru sítí nebo samotným systémem, VD server převezme roli systému. Po obnovení poškozeného systému VD server automaticky přepne zpět. VD server je připraven pro nahrávací server, mediální bránu a virtuální matici. Kvůli omezení nákladů může jeden VD server dohlížet na více serverů, protože k současnému poškození všech serverů dochází zřídka. Sumarizace PC 1 Sumarizace koncentruje hodiny nahraného videa do série zkrácených klipů s výřezy z událostí s časovými údaji. Výběrem libovolné události přehrajete celý příslušný videoklip. Vyhledávání lze dále filtrovat pomocí kritérií, jako je barva, velikost objektu či směr pohybu. PC 2 Aktivní Kamera Konzole SSM Pohotovostní režim VD server Poškozený server Několik hodin Minuta Kamera Konzole SSM Nahrávací (VD) server 08 09

6 Funkce serveru Zálohování pro automatické zotavení Pokud dojde k selhání sítě, nelze videodata z kamery přenášet na nahrávací server, takže může dojít ke ztrátě důležitého důkazního materiálu. Nicméně funkce zálohování pro automatickou obnovu umožňuje ukládání videodat na SD kartu kamery. Po opětovném připojení k síti odešle kamera uložená data na nahrávací server. Funkce konzole Živé monitorování s optimalizovanou šířkou pásma a výkonem Kvůli efektivnímu a spolehlivému monitorování poskytuje SSM funkci automatické změny profilu, kdy se vzhledem k formátu obrazovky zobrazí optimální videoprofil. Pro obrazovky formátu, jako 6 6 nebo 8 8, je vhodnou volbou režim pouze s i-framem kvůli limitům výkonu počítače. SD Přenos videa SD 2 2 (30 fps při Full HD) 4 4 (10 fps při VGA) 8 8 (1 fps při VGA) SD Obnovit uložená data Integrace LDAP (Dostupné v systémech Entreprise) Společnosti obvykle uplatňují při správě uživatelů své vlastní zásady a další uživatelská nastavení pro SSM, proto mohou být časově náročným úkolem. SSM podporuje LDAP a může využívat předem definované systémy pro správu uživatelů, například MS Active Directory. Efektivní monitorování založené na výkonné správě událostí Funkce související s událostmi, jako priorita událostí, barevné odlišení událostí, nastavení akcí událostí založené na pravidlech a zobrazení miniatur událostí v reálném čase, umožňují efektivnější monitorování. SSM také nabízí samostatné okno pro sledování událostí, které v reálném čase poskytuje protokoly událostí s možností jednokanálového náhledu. Operátoři mohou jednotlivé události sledovat a opatřovat poznámkami. K dispozici je i vysílání zvuku, takže lze v případě nebezpečné události hlásit výstrahy. Požadavek na přihlášení Ověření Správcovský server systému SSM Server LDAP společnosti Miniatura události v rozhraní pro živé sledování Rozhraní pro sledování událostí 10 11

7 Funkce Konzoly Dekódování videa GPU Využitím výpočetního výkonu grafické karty Nvidia GPU může pracovní stanice bez jakéhokoli dalšího hardwarového zařízení zobrazovat téměř dvojnásobný počet kanálů. Například, pracovní stanice jen s CPU může zobrazit streamy z 21 kanálů v rozlišení Full HD, ale s CPU a GPU je možno zobrazit 39 kanálů. (Testováno s procesorem Intel Xeon CPU E GHz, NVIDIA Geforce GTX 960, Win10 64 bit, 8 GB RAM) Konvenční dekódování videa Dekódování videa s GPU CPU Systémový řídicí panel (Dostupné v systémech Entreprise) Veškerá systémová zařízení, která obsahují servery, kamery a rekordéry, lze monitorovat prostřednictvím jediného řídicího panelu. Zobrazuje detailní systémové informace, jako je stav zařízení a komponent, výkon procesoru, využití paměti, šířku síťového pásma a spotřebu prostoru na pevných discích. Nabízí také statistiky událostí pro efektivní správu událostí. Pro přístup prostřednictvím mobilních zařízení, jako je tablet PC a smartphone, řídicí panel nabízí funkci webového přístupu pro všechny prohlížeče s modulem plug-in, jako např. Google Chrome, Safari, Firefox a IE. Kódované video CPU Dekódované video Monitor Kódované video GPU Více Dekódované video Monitor Monitorování map s Mapami Google (Dostupné v systémech Entreprise) *Se softwarem SSM může administrátor nastavit plán založený na mapách a přiřadit mu živé záběry pořizované v reálném čase. Díky ikonám kamer a senzorů pokrývajícím plán je řešení problémů extrémně snadné. Při současném využití monitorování založeného na mapách a živého monitorování se na místě, kde dojde k události, zobrazí vyskakovací okno a napomůže rychlému řešení situace. Kromě 2D map lze pro dohled nad rozlehlými oblastmi využívat i Mapy Google. Mobilní SSM Strážní mohou přistupovat k systému SSM prostřednictvím mobilního SSM. S mobilním SSM lze monitorovat živé video a přehrávat uložená data. Pokud šířka mobilního pásma nedostačuje, vytvoří transkodér SSM stabilní přenosové prostředí. 2D mapa Mapy Google Různé režimy vyhledávání SSM nabízí celkem 9 typů vyhledávacích režimů umožňujících rychlé získávání důkazních materiálů. Mezi základní vyhledávací funkce patří vyhledávání podle data a času, událostí, záložek a ve složkách. POS a tepelná mapa jsou funkce pro podporu rozhodování určené majitelům maloobchodů. Vyhledávání pohybu a chytré vyhledávání umožňují získávání důkazního materiálu ve velice krátkém čase. Sumarizace je jedna z klíčových funkcí SSM, která poskytuje 1minutový videoklip pro období 24 hodin. Záložka 4 živé kanály PTZ živě Vyhledávání pohybu Chytré vyhledávání Vyhledávání POS *Dostupné v systémech Entreprise 12 13

8 Specifikace SSM Obecné údaje Profesionální verze Podniková verze Maximální počet kamer 288 Neomezeno Maximální počet klientů 5 Neomezeno Centralizovaná správa Ano Ano Architektura Multiserverová Multiserverová Klienti Konzole SSM, správce konfigurace, mobilní SSM Konzole SSM, správce konfigurace, mobilní SSM Podporovaná zařízení Síťová kamera / kodér / dekodér, DVR / síťový videorekordér Síťová kamera / kodér / dekodér, DVR / síťový videorekordér Přehled Základní komponent Správce systému Ano Ano Mediální brána Ano Ano Ano Ano Zrcadlení obrazovky Ano Ano Doplňkový komponent Virtuální matice - Ano Transakční server - Ano Transkodér - Ano Záložní server - Ano Živé monitorování Ano Ano Vyhledávání přehrávání Ano Ano Monitorování událostí Ano Ano Monitorování na mapách Ano Ano Monitorování bankomatů a prodejních míst Ano Ano Správa nástěnného monitoru - Ano Funkce Monitorování na Mapách Google - Ano Monitorování analýzy videa - Ano Zdokonalené monitorování zdraví - Ano Monitorování řízení přístupu - Ano Sumarizační vyhledávání - Ano Integrace aktivního adresáře - Ano Slučování míst - Ano Komponenta Max. počet mediálních bran 4 Neomezeno Max. šířka pásma (vstupní/výstupní) 400 / 600 Mb/s 400 / 600 Mb/s* Mediální brána Max. počet zařízení na server 128 síťových kamer nebo 288 kamer připojených k 128 síťových kamer nebo 288 kamer připojených k videorekordérům videorekordérům* Max. počet kamer Výkon nahrávání 400 Mbps 400 Mbps* Výkon přehrávání 100 Mbps 100 Mbps Režim Manuální, kontinuální, událost (před / po), plánovaný Manuální, kontinuální, událost (před / po), plánovaný Zálohování pro automatické zotavení Ano Ano Sumarizace - Ano Nahrávání události profilu Ano Ano Protokol ONVIF výjimkou SSM-RS00L) Profil S (s výjimkou SSM-RS00L) Profil S (s Streamování a nahrávání na obrazovce počítače Ano Ano Zrcadlení obrazovky Max. počet monitorů 4 4 Max. počet streamování 5 5 Snímková frekvence Až 30 fps Až 30 fps Max. počet monitorů - 48 Moduly - Správce VM, brána VM, dekodér VM Sekvenční monitorování - Ano Virtuální matice Monitorování událostí - Ano Monitorování na mapách - Ano Přehrávání na nástěnném monitoru - Ano Sloučení obrazovky - Ano Řízení přístupu - Samsung, Honeywell, JCI, Gallagher, Siemens Transakční server Zabezpečovací systémy - Bosch, Honeywell Interkom - Samsung, Stentofon Analýza videa - Agent Vi Překódování přehrávání - Pro konzoly a mobilní zařízení Transkodér Max. vstupní rozlišení - 5M Max. výstupní rozlišení - D1 Max. počet transkódovacích kanálů - 10 Max. úroveň hierarchie místa - 4* Federace Max. počet míst - 25* Počet kamer na místo - 288* Automatická záloha systému - Ano Záložní server Cílový server - MB, NS, VM Architektura - Aktivní / pohotovostní Konfigurace a údržba Instalační soubor pro zálohu/obnovení Ano Ano Obecné údaje Časové omezení při nezdařeném přihlášení Ano Ano Synchronizace času S NTP nebo komponenty serveru S NTP nebo komponenty serveru Ochrana dat SSL SSL Zjišťování zařízení Automatické / Ruční Automatické / Ruční Synchronizace názvu zařízení Server, rekordér do SSM Server, rekordér do SSM Správa systému Upravuje názvy více zařízení Ano Ano Import / export instalačního souboru serveru Ano Ano Aktualizace firmwaru zařízení Ano Ano Nastavení oprávnění přístupu k zařízení Ano Ano Správa uživatele Nastavení úrovně oprávnění funkce Ano Ano Integrace LDAP - Ano Nastavení priority událostí Od 1 do 10 s barvou Od 1 do 10 s barvou Správa událostí Externí integrace události Ano Ano Nastavení akce události na základě pravidel Ano Ano Monitorování systému v reálném čase - Ano Systémový řídicí panel Shrnutí stavu systému - Ano Podrobný stav systému - Ano Statistický graf událostí - Ano * Doporučené, ale bez omezení. Funkčnost Profesionální verze Podniková verze Zobrazovače Živý přenos, Vyhledávání, Událost Živý přenos, Vyhledávání, Událost, Google Map, Plug-in Více monitorů Až 4 Až 4 Dekódování videa prostřednictvím GPU Procesor Nvidia CUDA Procesor Nvidia CUDA Monitorování stavu systému Ano Ano Obecné Zámek obrazovky Ano Ano Vysílání multicast - Ano Automatické řízení šířky pásma Změní profil kamery, režim I-framů a odblokování wprostřednictvím Změní profil kamery, režim I-framů a odblokování prostřednictvím automatického rozdělení formátu automatického rozdělení formátu Integrace systémového ovladače SPC-2000, SPC-7000 SPC-2000, SPC-7000, Axis T8310 Počet kanálů pro živé vysílání 100 CH 100 CH Sekvenční monitorování Ano Ano Předdefinované rozvržení Ano Ano Oblíbené rozvržení uživatele Ano Ano PTZ ovládání Ano Ano PTZ přiblížení oblastí Ano Ano Digitální zoom Ano Ano Zobrazení s úhlem záběru 360 (fisheye) Jednoduché, quad, panorama Jednoduché, quad, panorama Živé monitorování Obousměrný přenos zvuku Ano Ano Zvukové vysílání Ano Ano Manuální záznam Lokální PC, rekordér Lokální PC, rekordér Živé přehrávání Ano Ano Úprava videa Jas, Kontrast Jas, Kontrast Vylepšení videa Deinterlovat, Převrátit, Defog Deinterlovat, Převrátit, Defog Ruční ovládání výstupu alarmu Ano Ano Export / Tisk obrázku Ano Ano Ovládání nástěnného monitoru - Ano Živý seznam událostí Ano Ano Miniatury událostí naživo Ano Ano Potvrzení události Normální, abnormální, atd. s poznámkou Normální, abnormální, atd. s poznámkou Okamžité prohlížení Ano Ano Zpracování událostí Okamžité přehrávání Ano Ano Vyhledávání událostí Ano Ano Sekvenční přehrávání události Ano Ano Nastavení událostí na základě pravidel Ano Ano Historie zpracování událostí Ano Ano Reportování událostí Soubor PDF s tabulkou a grafem Soubor PDF s tabulkou a grafem Počet kanálů pro přehrávání 16 CH 16 CH Vyhledávání podle data/času Ano Ano Vyhledávání událostí Ano Ano Vyhledávání v místní složce Ano Ano Vyhledávání podle záložek Ano Ano Chytré vyhledávání Ano Ano Sumarizace - Ano Vyhledávání a přehrávání Teplotní mapa (síťové videorekordéry) Ano Ano Vyhledávání pohybu (digitální videorekordéry) Ano Ano Vícekanálová časová osa Ano, s barevnými odlišeními podle typu nahrávání Ano, s barevnými odlišeními podle typu nahrávání Synchronní přehrávání Ano Ano Export videa/snímků SEC, AVI SEC, AVI Pravidlo 2 osob Ano (Zálohování pro SSM, Vyhledávání a zálohování pro NVR) Ano (Zálohování pro SSM, Vyhledávání a zálohování pro NVR) Zálohování Naplánované zálohování, maskovací zálohování, jednorázové naplánované zálohování Naplánované zálohování, maskovací zálohování, jednorázové naplánované zálohování Monitorování mapy s 2D / 3D obrazem Ano Ano Číslo rozvržení formátu pro mapu Odkaz mapy na mapě Ano Ano Monitorování s mapou Nastavení souřadnic pro 2D mapu Ano Ano Export obrázku Zachycení, Tisk Zachycení, Tisk Monitorování na mapách Google - Ano Měření vzdálenosti na mapách Google - Ano Živé zobrazení příjmu PoS Ano Ano Integrace PoS Okamžitý náhled PoS Ano Ano Vyhledávání PoS Ano Ano ETC Přizpůsobitelný Plug-in - Ano Různé Jazyk Angličtina, francouzština, němčina, španělština, italština, ruština, čínština, japonština, korejština, turečtina, polština, čeština, srbština, rumunština, portugalština, holandština, chorvatština, maďarština, řečtina, švédština, dánština, finština, norština, tchajwanština Angličtina, francouzština, němčina, španělština, italština, ruština, čínština, japonština, korejština, turečtina, polština, čeština, srbština, rumunština, portugalština, holandština, chorvatština, maďarština, řečtina, švédština, dánština, finština, norština, tchajwanština Technická podpora - Ano 14 15
