1 Uživatelský manuál XMEye aplikace pro zválený dohled 1/14

2 Vítejte! Děkujeme za nákup digitálního videorekordéru PATRONUM! Součástí vlastností tohoto DVR je možnost zváleného dohledu přes PC síť a internet na mobilních zařízeních s operačním systémem Android 4.1 a vyšší a Apple ios 6.1 a vyšší. V manuálu najdete informace o funkcích, ovládání a charakteristice tohoto software.manuál popisuje pouze tento program, pro specifické vlastnosti zařízení naleznete v manuálu k zařízení. Požadavky na systém Hardware Mobilní telefon s operačním systémem Android 4.1 a vyšší a Apple ios 6.1 a vyšší. Tablet s operačním systémem Android 4.1 a vyšší a Apple ios 6.1 a vyšší Základní vlastnosti: Možnost přihlášení pomocí CLOUDu. Možnost lokálního připojení přímo do DVR. Sledování streamů z kamer v reálném čase. Přehrávání záznamu uloženého na HDD záznamového zařízení. Možnost lokálního záznamu do zařízení a přehrávání pořízeného záznamu. Možnost uložení fotky z obrazovky kamery. Zálohování záznamu z HDD zařízení. Podpora obousměrné komunikace. Podpora PTZ ovládání. Přidání zařízení pomocí vyfocení QR kódu. Správa zařízení na Cloudu (přidávání, upravování, mazání) Správa lokálních zařízení pro přímé připojení. Přidávání zařízení podle IP adresy. Automatické vyhledávání zařízení v síti LAN Automatické aktualizace. Upozornění: Přenos a dekódování obrazu, může mít zásadní vliv na výdrž baterie Vašeho mobilního zařízení. Přenos obrazu zejména v HD a FULL HD je datově velice náročný, buďte se sledováním kamer v GSM sítí střídmí, aby nedošlo k rychlému vyčerpání Vašeho FUP limitu. 2/14

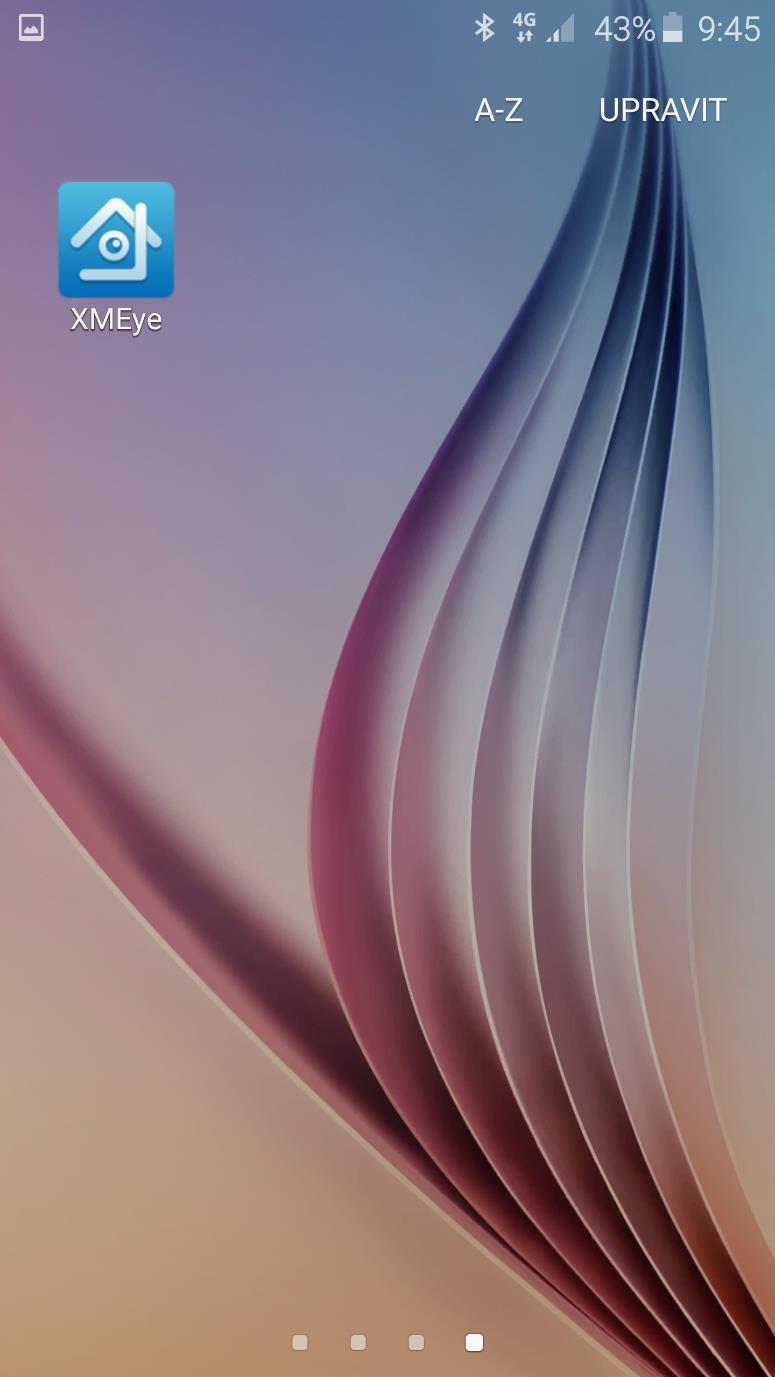

3 Instalace aplikace Pro Android: Přejděte do Obchod Play a vyhledejte aplikaci XMEye. Naistalujte do zařízení. Klepněte na tlačítko OTEVŘÍT, případně na ikonu aplikace na ploše. Pro Apple: Postupujte obdobně jako v případě OS Android. 3/14

4 Konfigurace připojení k DVR Připojení k DVR se dá realizovat dvěma způsoby. Prvním způsobem je tzv. Lokální přihlášení, kdy se připojujete přímo k DVR vyplnění IP adresy (lokální i veřejné). Duhým způsobem je využití tzv. CLOUDu, díky němuž můžete zařízení připojit na základě jeho unikátního výrobního čísla bez nutnosti veřejné IP adresy. Lokální přihlášení: Na úvodní obrazovce klepněte na tlačítko Local Login Pro přidání zařízení klikněte na symbol + v pravém horním rohu. 4/14

5 Device Name Zadejte libovolný název Vašeho zařízení. Serial Number/IP. Zadejte výrobní číslo Vašeho DVR (případně kliknutím na ikonu QR kódu naskenujte výrobní číslo z Průvodce nastavením z monitoru připojeného k DVR), nebo IP adresu (lokální, nebo veřejnou). Port Továrně je v DVR nastaven port 34567, pokud Media port změníte, zadejte odpovídající. Advanced - Zaškrtněte pro rozbalení dodatečného menu. o Username Zadejte jméno uživatele pro přihlášení do DVR (továrně Admin). o Password Zadejte odpovídající heslo pro uživatelské jméno (továrně bez hesla). OK potvrdíte zadané hodnoty a dojde k jejich uložení. Search Automaticky vyhledá zařízení připojená v lokální síti. 5/14

6 Cloud přihlášení: Přejděte na adresu a proveďte registraci. Na hlavní obrazovce aplikace pak tyto registrační údaje zadejte do User Name a Password. Klepněte na Cloud Login. Pro přidání zařízení do CLOUDU klikněte na symbol + v pravém horním rohu. 6/14

7 Device Name Zadejte libovolný název Vašeho zařízení. Serial Number Zadejte výrobní číslo Vašeho DVR (případně kliknutím na ikonu QR kódu naskenujte výrobní číslo z Průvodce nastavením z monitoru připojeného k DVR). Port Továrně je v DVR nastaven port 34567, pokud Media port změníte, zadejte odpovídající. Advanced - Zaškrtněte pro rozbalení dodatečného menu. o Username Zadejte jméno uživatele pro přihlášení do DVR (továrně Admin). o Password Zadejte odpovídající heslo pro uživatelské jméno (továrně bez hesla). OK potvrdíte zadané hodnoty a dojde k jejich uložení. Search Automaticky vyhledá zařízení připojená v lokální síti. 7/14

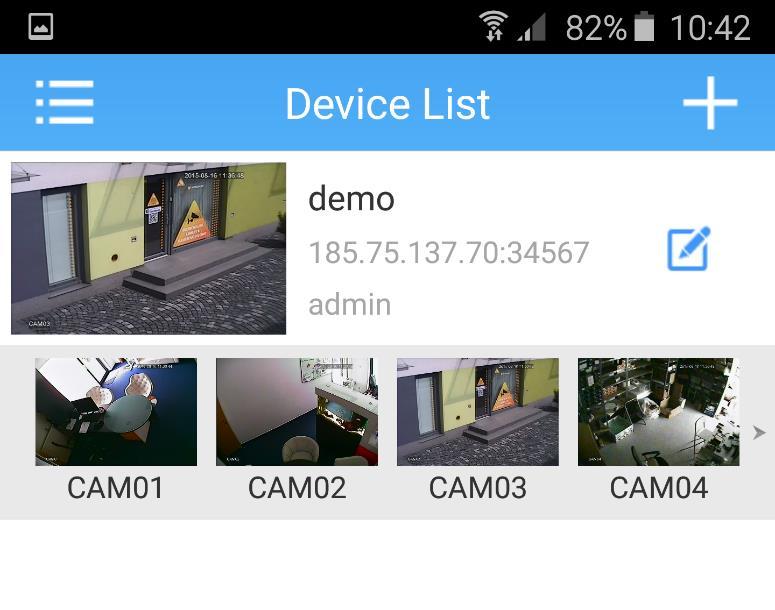

8 Připojení k DVR V aplikaci nebo na CLOUDu můžete mít uloženo až 64 připojení na DVR. Každý řádek v seznamu zařízení (Device List) reprezentuje jedno záznamové zařízení. Dvojitým klepnutím na řádek s DVR dojde k navázání spojení se zařízením. Po úspěšném připojení dojde k načtení miniatur jednotlivých kanálů (kamer) z DVR. Klepnutím na jednu z miniatur přejdete do režimu živého sledování. 8/14

9 Hlavní ovládací plocha aplikace Ovládání aplikace je velice jednoduché a intuitivní. Popis jednotlivých ikon: Ikona Význam Hlavní menu aplikace. Vypnout aplikaci. Návrat na předchozí obrazovku. 9/14

10 Zobrazit na celé obrazovce. Spuštění přenosu zvuku s DVR do zařízení. Postaví, nebo spustí přenos obrazu do zařízení. Hlavní menu nastavení funkcí komunikace s DVR. Uložit obrázek. Nahrávat záznam do zařízení. Spuštění obousměrné komunikace s DVR. Přepnutí kvality a datové náročnosti obrazu na hlavní/vedlejší stream. Obnovení připojení obrazu. Přepnutí do režimu pro přehrávání záznamu Grafické rozložení obrazovek na 1 Grafické rozložení obrazovek na 4 Grafické rozložení obrazovek na 9 Grafické rozložení obrazovek na 16 Ovládání otočných PTZ kamer. 10/14

11 Přehrávání záznamu z DVR Tato aplikace umožňuje přehrávání záznamu uloženého na pevném disku DVR na mobilních zařízeních. Klepnutím na ikonu na hlavní ploše vyvoláte obrazovku pro přehrávání záznamu. V pravém horním rohu stačí vybrat datum požadovaného záznamu. Na spodní ose pak posouváním vybrat požadovaný čas v nastaveném dnu. Automaticky dojde k vyhledání a spuštění přehrávání záznamu. 11/14

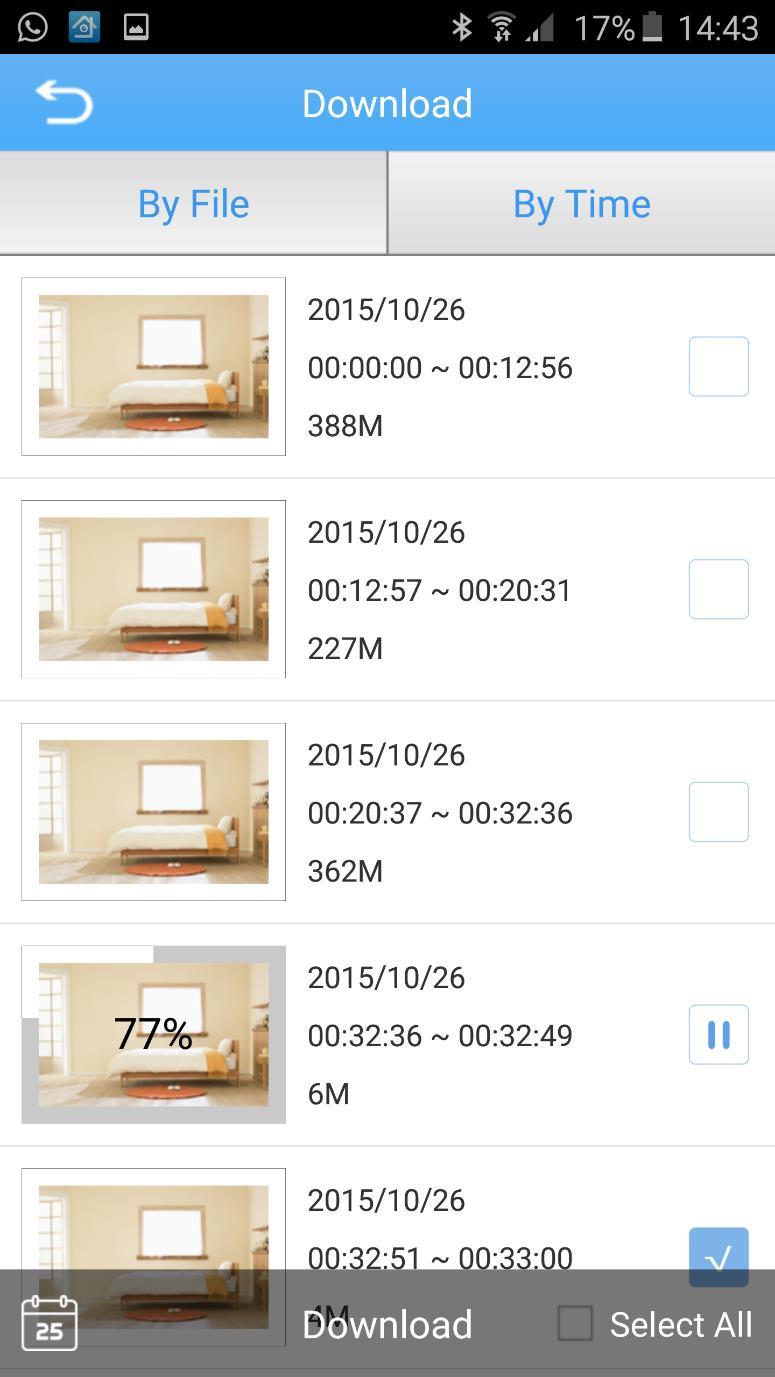

12 Zálohování záznamu z DVR Díky sofistikované funkci pro stahování souborů se záznamem máte možnost provést zálohu důležitého souboru do svého mobilního zařízení. Klepnutím na ikonu na hlavní ploše vyvoláte obrazovku Hlavního menu. Klepnutím vyberte Download. Vyberte požadované datum. Vyhledejte odpovídající soubor a zaškrtněte jej klepnutím na čtvereček při pravé straně řádku. Klepněte na tlačítko Download při spodní straně displaye. Vybraný soubor se začne stahovat. Stav dokončení stažení v procentech je zobrazen uprostřed obrázku. 12/14

13 Po dokončení stahování se vraťte na hlavní obrazovku. V levém horním rohu klepněte na ikonu Hlavního menu Vyberte Local Record V této nabídce naleznete zálohovaný soubor. Klepnutím na vybraný soubor jej spustíte ve přehrávači videa v zařízení. 13/14

14 Řešení problémů Níže uvádíme nejčastější problémy a jejich řešení. Pokud zde řešení nenaleznete, tak kontaktujte technickou podporu svého prodejce. Vznik problémů je nejčastěji zapříčiněn neodborným zacházením, nebo nedodržením pokynů v tomto návodu. 1. Aplikace se mi v obchodu s aplikacemi od výrobce OS systému nedaří vyhledat. Možné příčiny: Verze operačního systému neodpovídá minimálním požadavkům. Doporučujeme aktualizaci. 2. Aplikace je nestabilní, padá. Možné příčiny: Hardware zařízení není dostatečně výkonný pro dekódování přenášeného obrazu ze DVR. Aplikace se mohla chybně nainstalovat. Proveďte reinstalaci. 3. K zařízení se nelze připojit. Možné příčiny: Máte špatně nastavenu komunikaci zařízení v LAN síti. Nemáte v zařízení aktivovánu službu CLOUD. Připojení k záznamovému zařízení je nefunkční. 4. Obraz z kamer není plynulý a ztrácí spojení. Možné příčiny: Rychlost datového připojení neodpovídá potřebám pro přenos stabilního a plynulého obrazu. Hardware zařízení není dostatečně výkonný pro dekódování přenášeného obrazu ze DVR. Nastavení FPS jednotlivých streamů v DVR je menší než 25. Veškerý obsah je majetkem společnosti LJ Protection s.r.o. a nesmí být šířen a kopírován bez písemného souhlasu společnosti. Verze: 1.0 LJ Protection s.r.o /14
