1 DINOX VMS Client Software Uživatelský manuál (V2.0)

2 Děkujeme vám za zakoupení našeho produktu. Pokud máte jakékoli otázky nebo požadavky, prosím neváhejte se obrátit na prodejce. Tato příručka se týká DINOX VMS. Tato příručka může obsahovat několik technicky nesprávných bodů nebo tiskových chyb, a obsah se může změnit bez předchozího upozornění. Aktualizace bude přidána do nové verze této příručky. 1

3 Kapitola 1 Přehled 1.1 Popis DINOX VMS je univerzální video management software pro DVR, NVRs, IP kamery, enkodéry, dekodéry, atd. Poskytuje více funkcí, včetně real-time živé zobrazení, záznam videa, vzdálené vyhledávání a přehrávání, zálohování souborů, atd. Před nasazením do provozu si pečlivě přečtěte návod. 1.2 Požadavky na systém Operační systém: Microsoft Windows 7/Windows 2008(32/64-bit operating system), Windows 2003/Windows XP(32-bit operating system) Procesor: Intel Pentium IV 3.0 GHz or above Paměť: 1G or above Zobrazení: 1024*768 or above Pro vysokou stabilitu a dobrý výkon musí být splněny výše uvedené požadavky. Software nepodporuje 64bitový operační systém, výše zmíněný 64bitový operační systém se odkazuje na systém, který podporuje 32bitové aplikace. 2

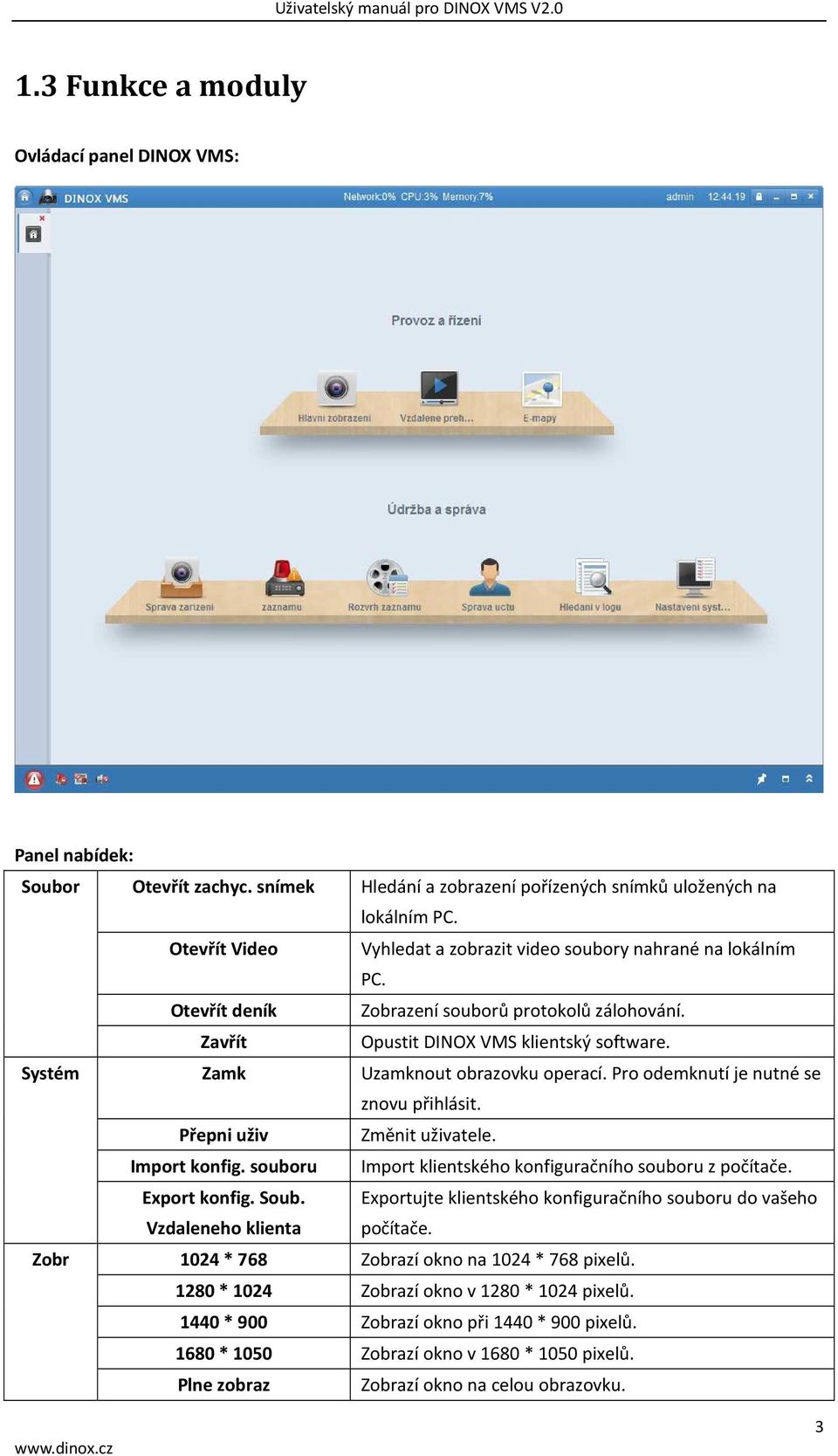

4 1.3 Funkce a moduly Ovládací panel DINOX VMS: Panel nabídek: Soubor Otevřít zachyc. snímek Hledání a zobrazení pořízených snímků uložených na lokálním PC. Otevřít Video Vyhledat a zobrazit video soubory nahrané na lokálním PC. Otevřít deník Zobrazení souborů protokolů zálohování. Zavřít Opustit DINOX VMS klientský software. Systém Zamk Uzamknout obrazovku operací. Pro odemknutí je nutné se znovu přihlásit. Přepni uživ Změnit uživatele. Import konfig. souboru Import klientského konfiguračního souboru z počítače. Export konfig. Soub. Vzdaleneho klienta Exportujte klientského konfiguračního souboru do vašeho počítače. Zobr 1024 * 768 Zobrazí okno na 1024 * 768 pixelů * 1024 Zobrazí okno v 1280 * 1024 pixelů * 900 Zobrazí okno při 1440 * 900 pixelů * 1050 Zobrazí okno v 1680 * 1050 pixelů. Plne zobraz Zobrazí okno na celou obrazovku. 3

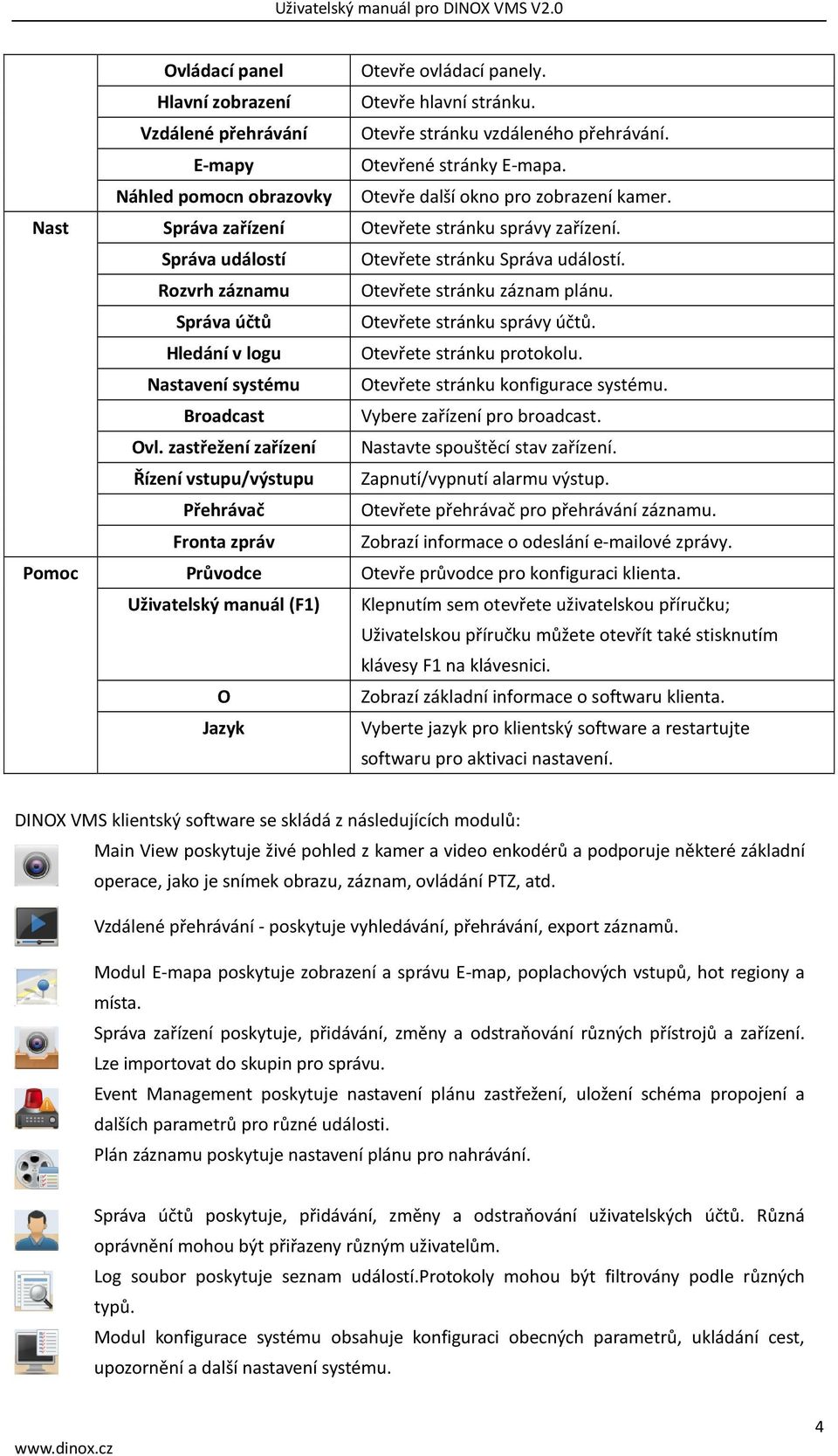

5 Ovládací panel Otevře ovládací panely. Hlavní zobrazení Otevře hlavní stránku. Vzdálené přehrávání Otevře stránku vzdáleného přehrávání. E-mapy Otevřené stránky E-mapa. Náhled pomocn obrazovky Otevře další okno pro zobrazení kamer. Nast Správa zařízení Otevřete stránku správy zařízení. Správa událostí Otevřete stránku Správa událostí. Rozvrh záznamu Otevřete stránku záznam plánu. Správa účtů Otevřete stránku správy účtů. Hledání v logu Otevřete stránku protokolu. Nastavení systému Otevřete stránku konfigurace systému. Broadcast Vybere zařízení pro broadcast. Ovl. zastřežení zařízení Nastavte spouštěcí stav zařízení. Řízení vstupu/výstupu Zapnutí/vypnutí alarmu výstup. Přehrávač Otevřete přehrávač pro přehrávání záznamu. Fronta zpráv Zobrazí informace o odeslání ové zprávy. Pomoc Průvodce Otevře průvodce pro konfiguraci klienta. Uživatelský manuál (F1) Klepnutím sem otevřete uživatelskou příručku; Uživatelskou příručku můžete otevřít také stisknutím klávesy F1 na klávesnici. O Zobrazí základní informace o softwaru klienta. Jazyk Vyberte jazyk pro klientský software a restartujte softwaru pro aktivaci nastavení. DINOX VMS klientský software se skládá z následujících modulů: Main View poskytuje živé pohled z kamer a video enkodérů a podporuje některé základní operace, jako je snímek obrazu, záznam, ovládání PTZ, atd. Vzdálené přehrávání - poskytuje vyhledávání, přehrávání, export záznamů. Modul E-mapa poskytuje zobrazení a správu E-map, poplachových vstupů, hot regiony a místa. Správa zařízení poskytuje, přidávání, změny a odstraňování různých přístrojů a zařízení. Lze importovat do skupin pro správu. Event Management poskytuje nastavení plánu zastřežení, uložení schéma propojení a dalších parametrů pro různé události. Plán záznamu poskytuje nastavení plánu pro nahrávání. Správa účtů poskytuje, přidávání, změny a odstraňování uživatelských účtů. Různá oprávnění mohou být přiřazeny různým uživatelům. Log soubor poskytuje seznam událostí.protokoly mohou být filtrovány podle různých typů. Modul konfigurace systému obsahuje konfiguraci obecných parametrů, ukládání cest, upozornění a další nastavení systému. 4

6 Klikněte na ikonu v levém horním rohu rozhraní zobrazíte Menu seznam. Funkce moduly je snadno přístupná klepnutím na navigační tlačítka na ovládacím panelu nebo vybráním modulu z nabídky zobrazit nebo nástroje. Můžete zkontrolovat informace včetně aktuálního uživatele, využití sítě, využití CPU, využití paměti a času, v horní části hlavní stránky. Kapitola 2 živé zobrazení 2.1 User Registration and Login Při prvním spuštění softwaru DINOX VMS musíte zaregistrovat uživatele pro přihlášení. Kroky: 1. Uživatelské jméno a heslo. 2. Potvrďte heslo. 3. Volitelně, zaškrtněte políčko Povolit automatické přihlášení k software pro automatické přihlašování 4. Klepněte na tlačítko zaregistrovat. Pak se můžete přihlásit jako superuživatel. Uživatelské jméno nesmí obsahovat žádný z následujících znaků: / \: *? "< > Heslo nesmí být prázdné a délka hesla by měla být nejméně šest znaků. Po spuštění se můžete přihlásit jako vytvořený uživatel Steps: 1. Vložte jméno a heslo. 2. Volitelně, zaškrtávací políčko Povolit automatické přihlášení k přihlášení v softwaru automaticky. 3. Klikněte na tlačítko přihlásit. 5

7 Po spuštění softwaru klienta, na vás vyskočí tabulka s možností přidat zařízení a udělat některá základní nastavení. 2.2 Přidání zařízení 1. Klepněte na ikonu na ovládacím panelu, 2. Vyberte záložku server. 3. Klikněte na Přidání zařízení Přidání zařízení online 1. Vyberte zařízení ze spodní části aplikace. 2. Klikněte na Přidat do klienta pro přidání zařízení do systému. 3. Vložte požadované informace Název: Vložte název zařízení Adresa: Zkontrolujte správnost IP adresy Port: Výchozí port je

8 Uživatelské jméno: Výchozí jméno je admin Heslo: Výchozí heslo je Volitelně můžete zaškrtnout políčko Export do skupiny pro automatické přidání do skupiny. 5. Klikněte na přidat Zařízení můžete také přidat jednoduchým přetažením myši drag-and-drop Manuální přidání zařízení 1. Klikněte na Přidat zařízení 2. Vložte požadované informace Název: Vložte název zařízení Adresa: Zadejte adresu IP Port: Výchozí port je 8000 Uživatelské jméno: Výchozí jméno je admin Heslo: Výchozí heslo je

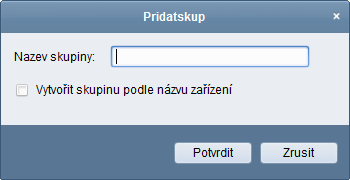

9 2.3 Správa skupin 1. Otevřete správu zařízení 2. Vyberte záložku Skupina Přidání skupiny 1. Klikněte na Přidat skupinu 2. Vyplňte název skupiny 3. Klikněte na Potvrdit. Import skupin 1. Klikněte na položku Import. 2. Vyberte kamery, které chcete přidat do skupiny 3. Klikněte na přidat pro přidání kamer do skupiny 8

10 Popis ikon: Změna zobrazení Změna zobrazení Obnovit Import zobrazit/skrýt Změna skupiny 1. Vyberte skupinu, kterou chcete upravit. 2. Klikněte na, nebo dvojklikem na danou skupinu pro otevření dialogu pro úpravy. 3. Upravte nastavení dle potřeby. 4. Klikněte na OK pro uložení Odstranění zařízení ze skupiny Steps: 1. Vyberte zařízení ze skupiny. 2. Klikněte na pro odstranění zařízení ze skupiny. 9

11 Odstranění skupiny 1. Vyberte skupinu kterou chcete odstranit. 2. Klikněte na ikonu pro odstranění skupiny. 2.4 Základní ovládání živého zobrazení Klikněte na pro spuštění modulu pro živý dohled Okno živého zobrazení 1 Seznam zobrazení 2 Seznam kamer 3 Ovládací panel PTZ 4 Okno pro zobrazení kamer 5 Nástrojová lišta Status kamery Kamera je připojená a v pořádku. Kamera je zobrazena. Kamera nahrává. Kamera je odpojená. Nástrojová lišta: Nastavení pohledu 10

12 Zastavení živého zobrazení Předchozí Další Návrat/Pauza Auto-switch Zobrazit/Schovat menu Vypnout/zapnout zvuk Režim celé obrazovky Kliknutím pravého tlačítka na okno živého zobrazení se objeví tato nabídka: Zastavení živého zobrazení Zachytit obrázek Vytisknout obrázek Odeslat Start/Stop nahrávání Otevře okno ovládání PTZ Otevře digitální zoom Přepne do rychlého přehrávání Zastavit/Spustit obousměrné audio Vypnout/zapnout zvuk Stav kamery Vzdálená konfigurace Synchronizace Režim celé obrazovky 11

13 2.4.1 Zastavení a spuštění živého zobrazení z kamer Spuštění živého zobrazení pro jednu kameru 1. Otevřete hlavní zobrazení 2. Dvojklikem, nebo přetažením myší kamery zobrazíte vybranou kameru Spuštění živého zobrazení pro skupinu kamer Steps: 1. Otevřete hlavní zobrazení 2. Dvojklikem, nebo přetažením myší skupiny kamer zobrazíte vybranou skupinu Zobrazení kamer ve výchozím nastavení 1. Otevřete hlavní zobrazení 2. Klikněte na ikonu pro zobrazení výchozího seznamu zobrazení. 3. Klikněte pro výběr výchozího zobrazení rozložení. Zastavení živého zobrazení 1. Vyberte okno kamery 2. Klikněte na ikonu která se zobrazí v pravém horním rohu Auto-switch v živém zobrazení Auto-switch kamery - sekvence 1. Otevřete hlavní zobrazení 2. Vyberte okno pro auto-switch. 3. Klikněte na ikonu na liště nástrojů a vyberte časový interval. 4. Vyberte skupinu a klikněte na ikonu. 5. Můžete kliknout na ikonu / pro pozastavení sekvence Ovládání PTZ Klikněte na ikonu v menu PTZ ovládání pro zobrazení panelu ovládání PTZ. 12

14 Zoom Ostření Clona Auxiliary Focus 3D Positioning Světlo Stěrač Lens Initialization Konfigurace preset pozic Přidání preset pozice: 1. Přejděte na záložku Preset. 2. Nastavte pohled kamery na pozici kterou chcete uložit 3. Vyberte číslo preset pozice a klikněte na ikonu. 4. Vložte název preset pozici. 5. Klikněte na OK pro uložení Pro vyvolání preset pozice vyberte preset a klikněte na ikonu. Pro úpravu preset pozice vyberte preset a klikněte na ikonu. Pro odstranění preset pozice vyberte preset a klikněte na ikonu. Konfigurace stopy Nastavení automatické stopy: 1. Přejděte na záložku Stopa. 2. Klikněte na pro spuštění nahrávání trasy. 13

15 3. Klikněte na pro zastavení nahrávání a uložení. 4. Pro vyvolání stopy klikněte na. Pro zastavení klikněte na. Může být nahrána pouze jedna stopa. Nastavení sekvence Než budete moci nastavit sekvence, je nutné mít alespoň 2 přednastavené preset pozice. Přidání sekvence: 1. Přejděte na záložku Sekvence. 2. Vyberte číslo cesty z menu. 3. Klikněte pro přidání preset pozice a časového okna. 4. Opakujte dokud nebudete mít nastavené všechny preset pozice. 5. Můžete kliknout na ikony pro změnu nebo pro smazání. 6. Klikněte na pro vyvolání sekvence. Pro zastavení klikněte na. Max. 16 sekvencí může být nastaveno 14

16 2.4.4 Manuální nahrávání Panel tlačítek v okně zobrazené kamery: Zachytit obrázek Zastavit/spustit nahrávání Přepnutí do rychlého přehrávání Manuální nahrávání v živém zobrazení 1. Přesuňte kurzor myši na kameru kterou chcete nahrávat. Zobrazí se menu. 2. Klikněte na panelu pro spuštění manuálního nahrávání. Ikona se změní na. 3. Pro zastavení klikněte na ikonu Rychlé přehrávání 1. Zobrazte si kameru a najeďte kurzorem myši nad zobrazenou kameru. Zobrazí se panel nástrojů. 2. Klikněte na ikonu a vyberte časové okno (30s, 1 min, 3 min, 5 min, 8 min, and 10 min). 3. Klikněte na ikonu znovu pro zastavení přehrávání a návrat do živého zobrazení. 15

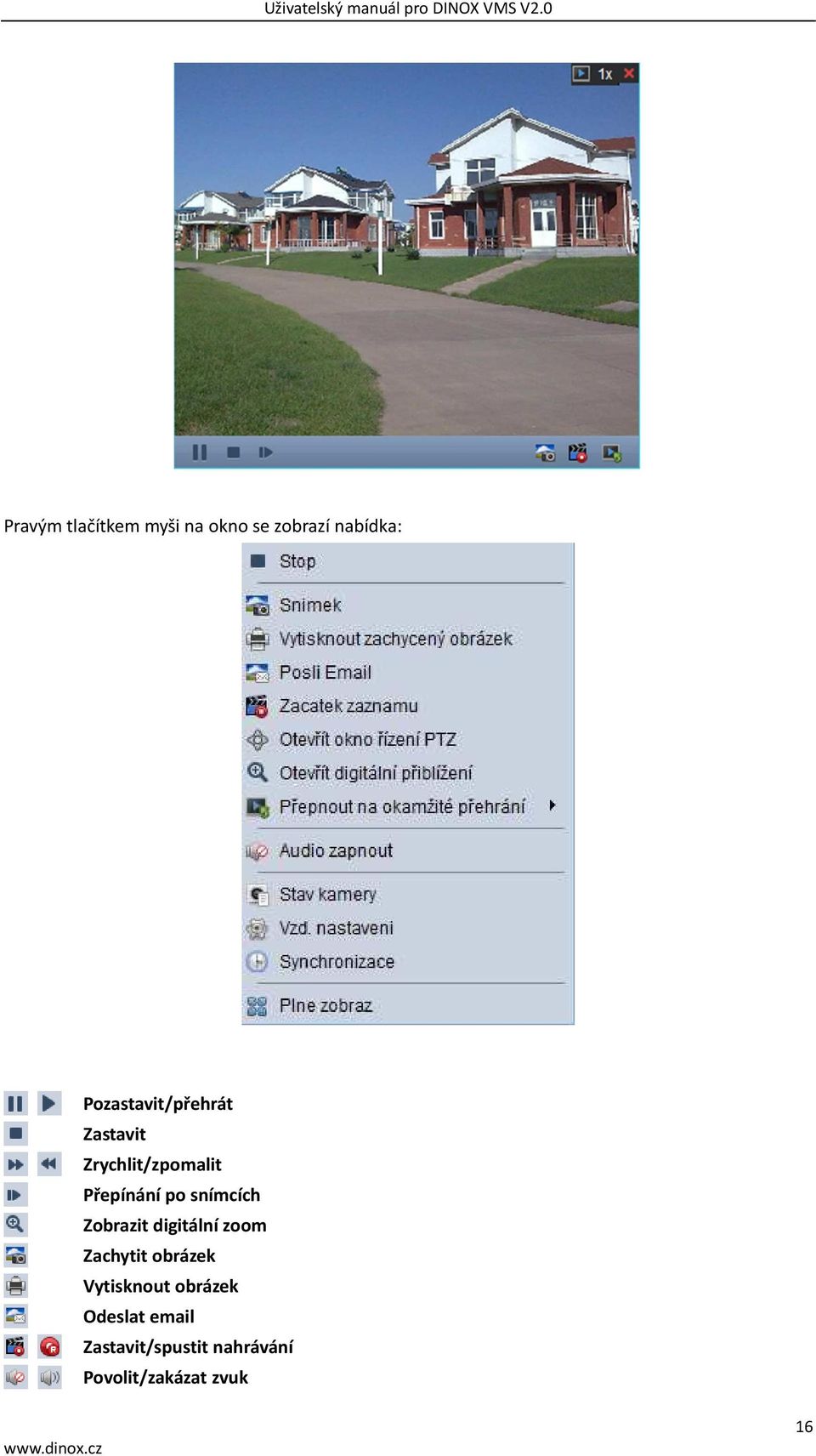

17 Pravým tlačítkem myši na okno se zobrazí nabídka: Pozastavit/přehrát Zastavit Zrychlit/zpomalit Přepínání po snímcích Zobrazit digitální zoom Zachytit obrázek Vytisknout obrázek Odeslat Zastavit/spustit nahrávání Povolit/zakázat zvuk 16

18 Přepne do živého zobrazení Režim celé obrazovky Kapitola 3 Přehrávání záznamu 3.1 Přehrávání záznamu Na hlavním panelu klikněte na ikonu pro zobrazení režimu přehrávání. Popis okna přehrávání 1 Seznam kamer, zobrazení a událostí 2 Kalendář 3 Možnosti vyhledávání záznamu 4 Výsledky hledání 5 Okno pro přehrávání kamer 6 Panel nástrojů 7 Časová osa 3.2 Přehrávání Vyhledání záznamu pro přehrávání Steps: 1. Otevřete záložku vzdáleného přehrávání 17

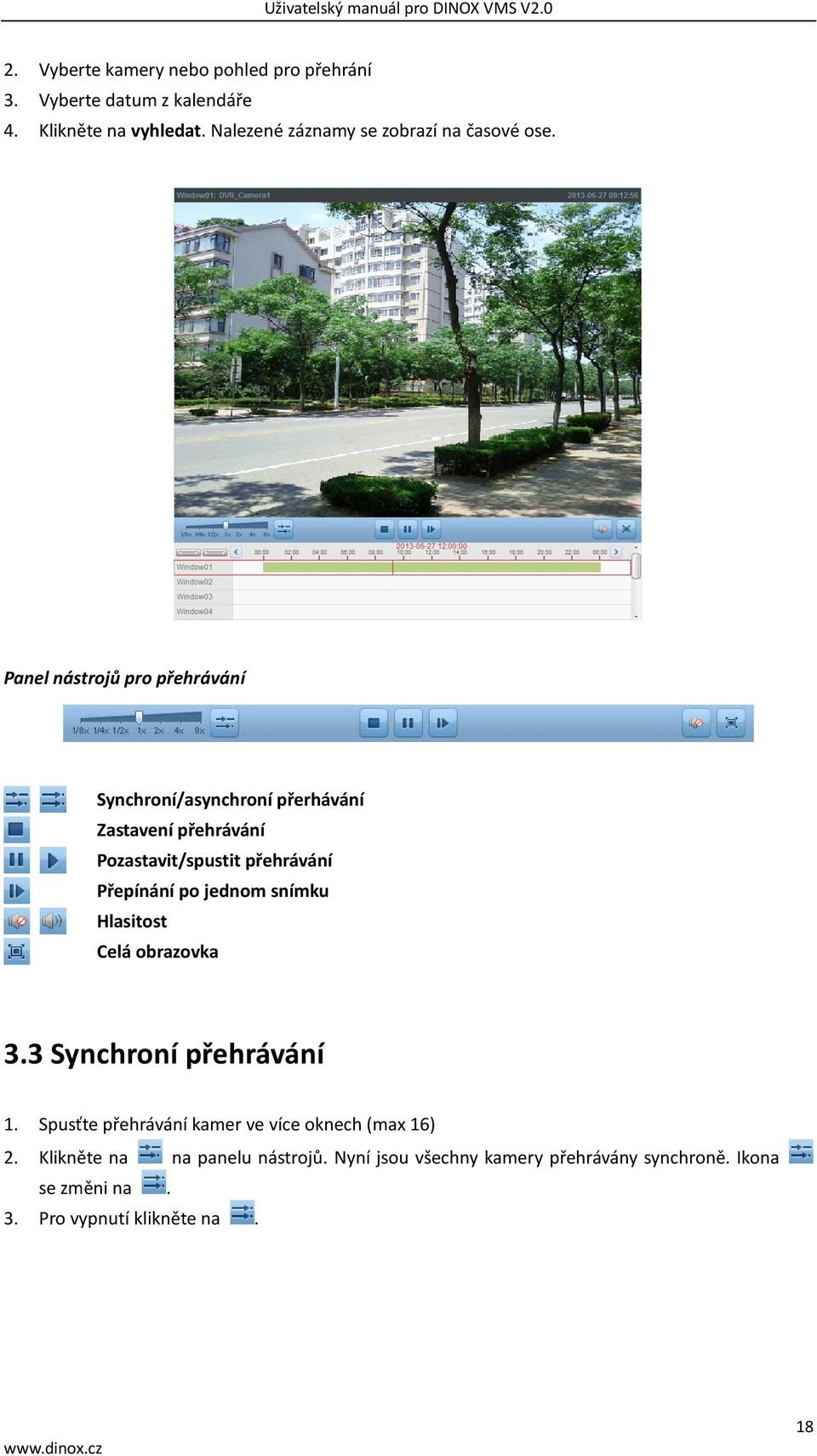

19 2. Vyberte kamery nebo pohled pro přehrání 3. Vyberte datum z kalendáře 4. Klikněte na vyhledat. Nalezené záznamy se zobrazí na časové ose. Panel nástrojů pro přehrávání Synchroní/asynchroní přerhávání Zastavení přehrávání Pozastavit/spustit přehrávání Přepínání po jednom snímku Hlasitost Celá obrazovka 3.3 Synchroní přehrávání 1. Spusťte přehrávání kamer ve více oknech (max 16) 2. Klikněte na na panelu nástrojů. Nyní jsou všechny kamery přehrávány synchroně. Ikona se změni na. 3. Pro vypnutí klikněte na. 18
