ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební. Stavební fyzika (L) Jan Tywoniak A428

Transkript

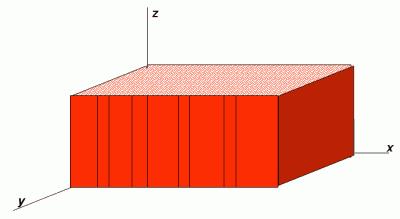

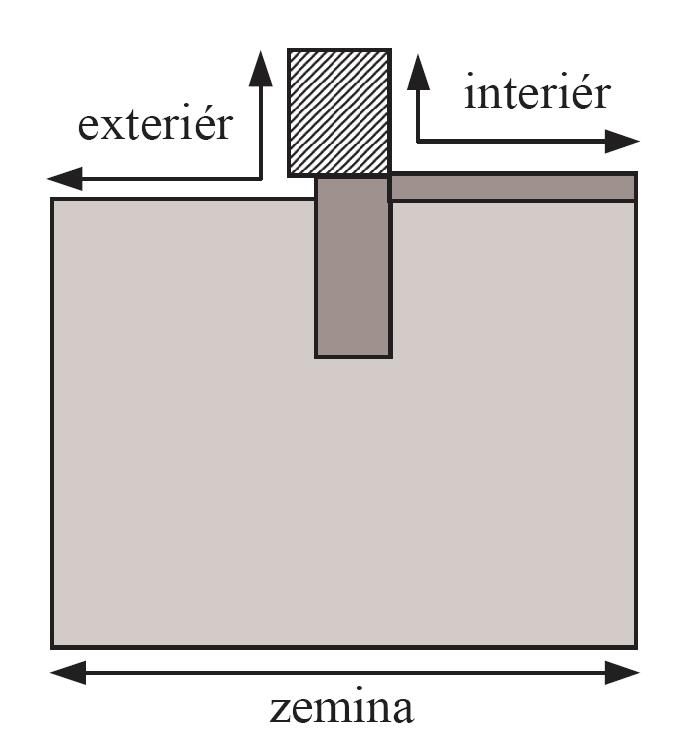

1 ČESKÉ VYSOKÉ UČENÍ TECHNICKÉ V PRAZE Fakulta stavební Stavební fyzika (L) 4 Jan Tywoniak A428 tywoniak@fsv.cvut.cz volba modelu pro výpočet vícerozměrného vedení tepla Lineární a bodový tepelný most Lineární tepelný most tepelný most se shodným příčným řezem podle jedné ortogonální osy Rozdělený a nerozdělený model budovy volba rozměrů plošných konstrukcí: vnější external vnitřní internal celkové vnitřní overall internal adekvátní výsek konstrukce (! detaily s přiléhající zeminou - podle účelu výpočtu) adiabatická podmínka žádný tepelný tok přes hranici

2 Model budovy Rozdělený: L = Σ L 3D + Σ L 2D + Σ U.A

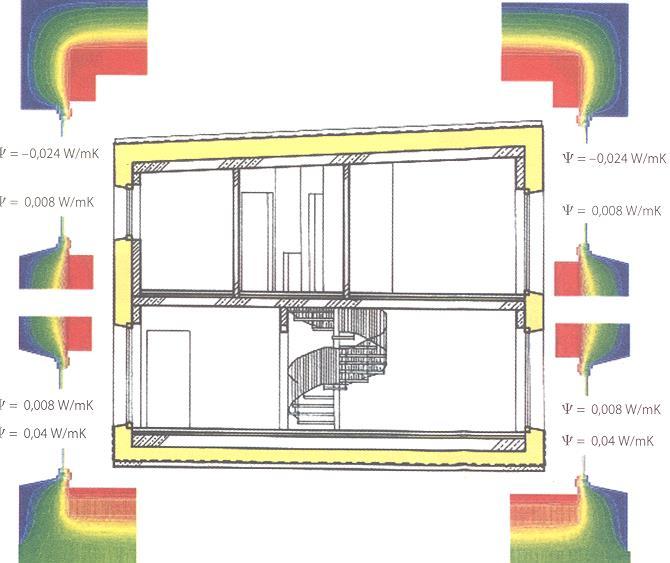

3 model budovy Nerozdělený: L = Σ U.A + Σ.l + Σ?

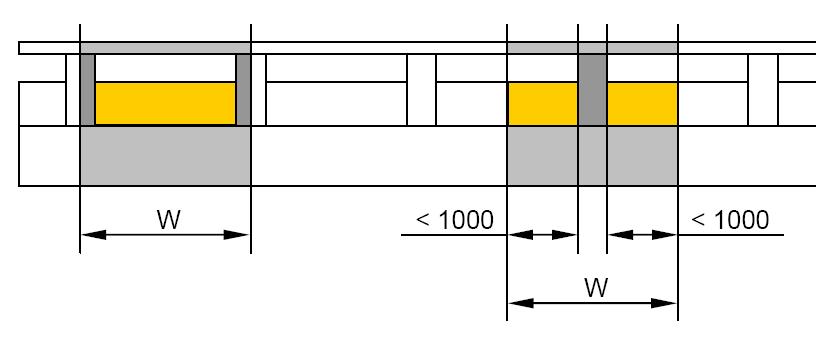

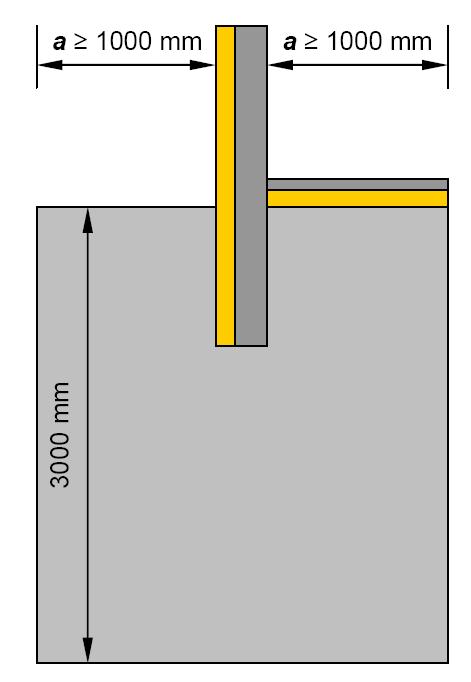

4 Stanovení výseků konstrukce využití symetrie na ose platí adiabatická podmínka ČSN EN ISO 10211

5 zhuštění izoterem v oslabené oblasti tepelný tok vyšší vnitřní povrchová teplota nižší venkovní povrchová teplota vyšší

6 L = U.A +.l = 0,05 W/(m.K) L = U.A +.l = 0,23 W/(m.K)

7 e = 0,01 W/(m.K) i = 0,09 W/(m.K) Typ lineární tepelné vazby Lineární činitel prostupu tepla Požadované hodnoty N [W/(m K)] Doporučené hodnoty rec Doporuče né pro pasivní budovy pas Vnější stěna navazující na další konstrukci s výjimkou výplně otvoru, např. na základ, strop nad nevytápěným prostorem, jinou vnější stěnu, střechu, lodžii či balkon, markýzu či arkýř, vnitřní stěnu a strop (při vnitřní izolaci), aj. Vnější stěna navazující na výplň otvoru, např. na okno, dveře, vrata a část prosklené stěny v parapetu, bočním ostění a v nadpraží Střecha navazující na výplň otvoru, např. střešní okno, světlík, poklop výlezu Typ bodové tepelné vazby Průnik tyčové konstrukce (sloupy, nosníky, konzoly, apod.) vnější stěnou, podhledem nebo střechou 0,20 0,10 0,05 0,10 0,03 0,01 0,30 0,10 0,02 Bodový činitel prostupu tepla [W/K] N rec pas 0,4 0,1 0,02

8 12/03/2014 Zdroj: doc.z.svoboda 12/03/2014 Zdroj: doc.z.svoboda

9 Zdroj: doc.z.svoboda pokud je návrhem i provedením zaručeno, že působení tepelných vazeb mezi konstrukcemi je menší než 5% nejnižšího součinitele prostupu tepla navazujících konstrukcí, pak se nemusí hodnotit zpravidla tehdy, kdy hlavní tepelně izolační vrstva navazuje souvisle, nemá výrazné zeslabení tloušťky a neprochází jí vodivější prvky

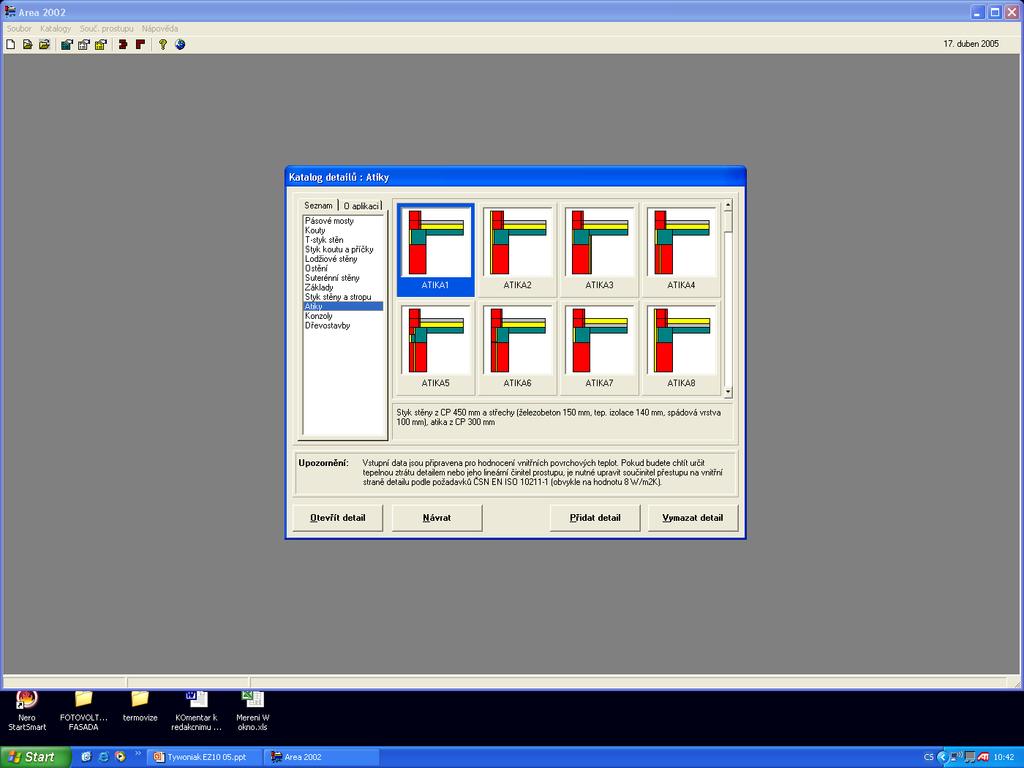

10 Zjištění a vlastní výpočet 2D, 3D z toho pak odvodit ze zvýšeného tepelného toku katalogy tepelných mostů - fixní (tištěné, norma s orientačními hodnotami) - elektronické s možností úprav (interaktivní) (např. AREA ) informace výrobců (?) systémů (LOP), prvků (okna), kotevních prvků, zvláštních prvků (ISO nosníky)

11

12 výpočty okenních profilů práce pro specialisty, specializovaný software problém vlastností vzduchových dutin (pohyb vzduchu, povrchy (emisivita)

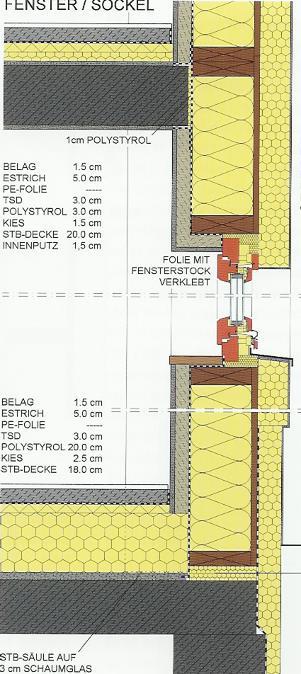

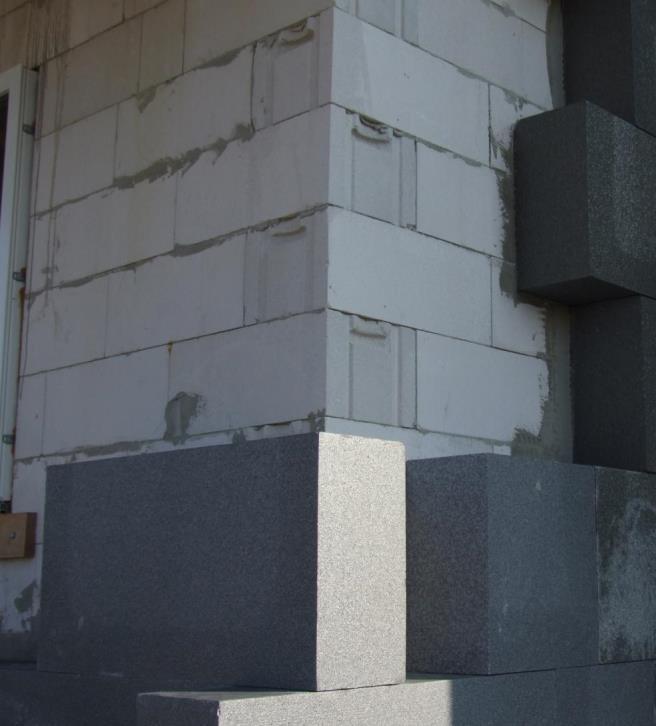

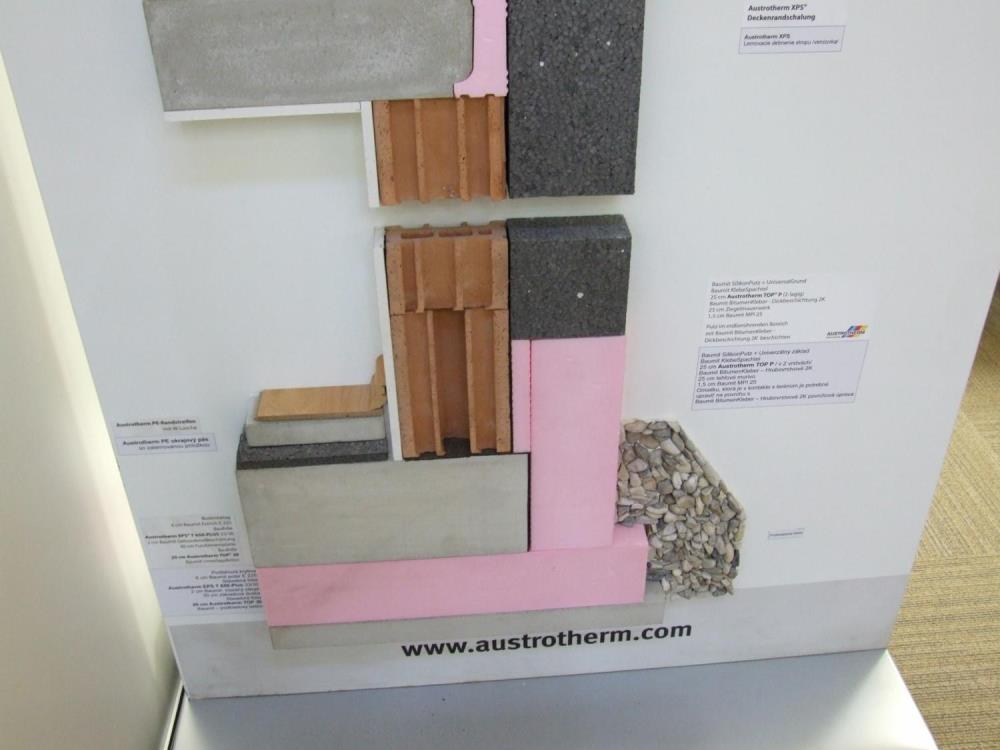

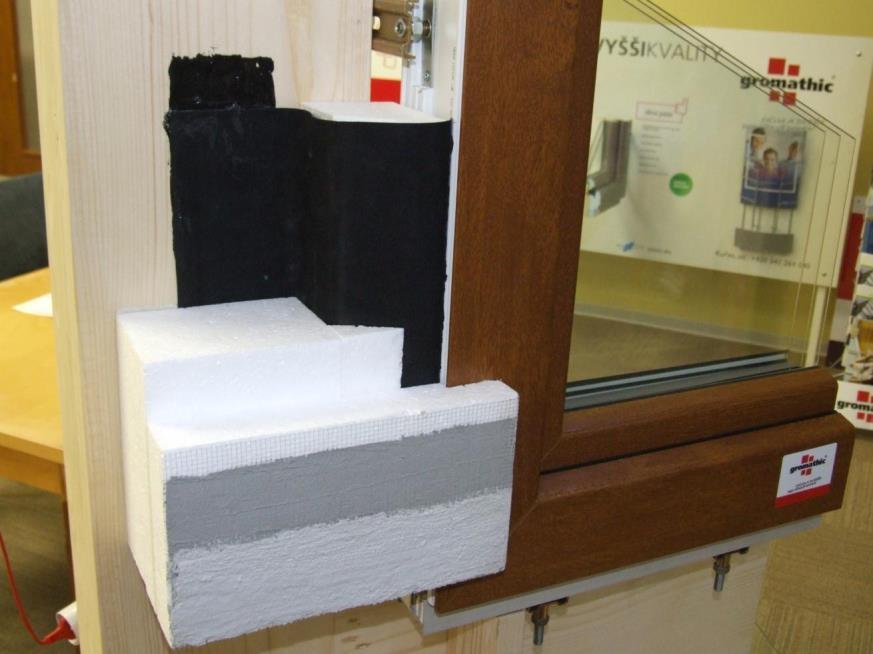

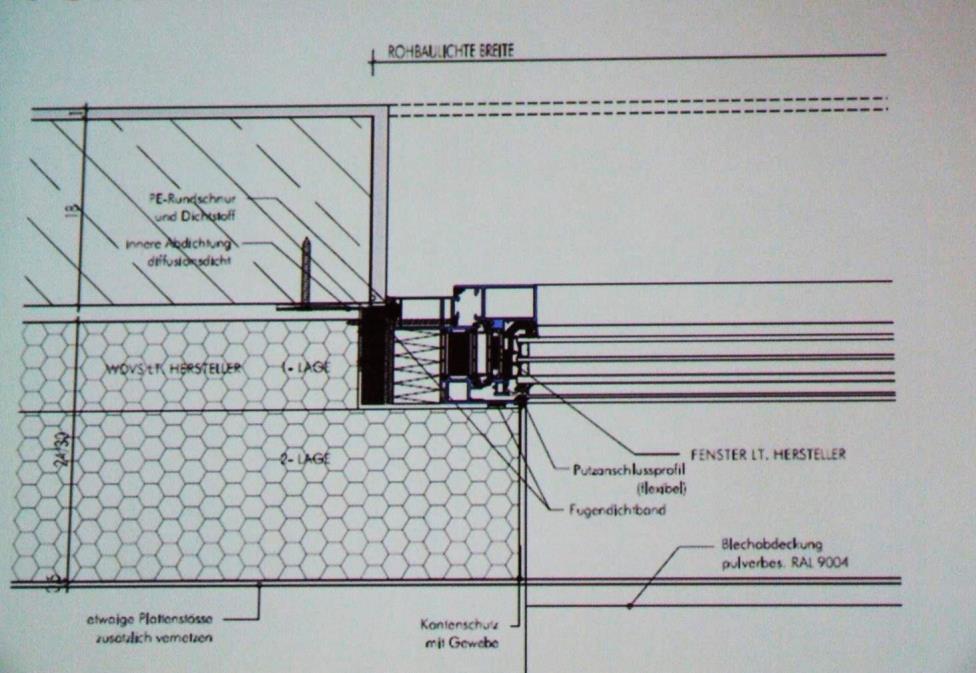

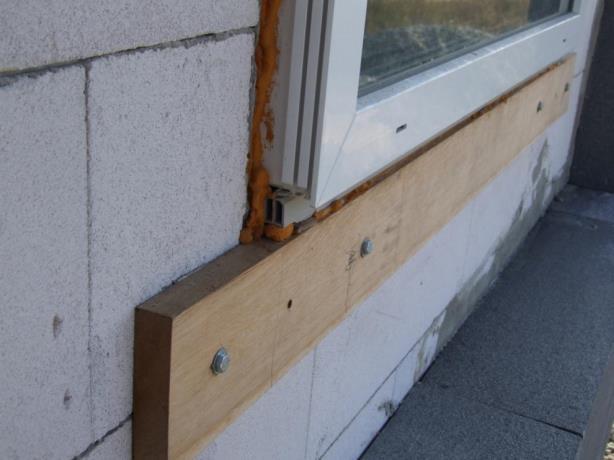

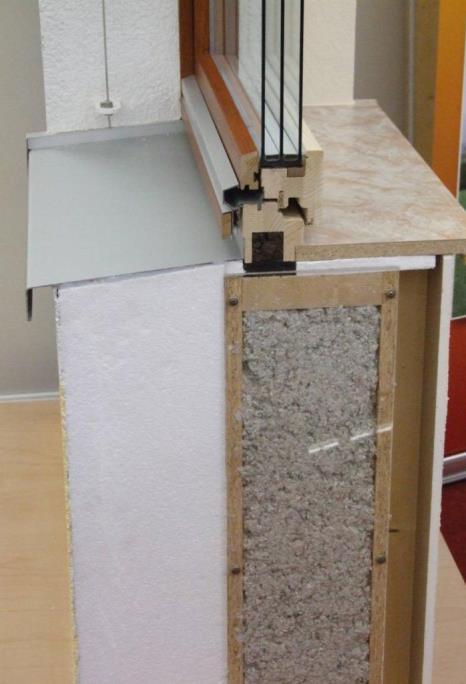

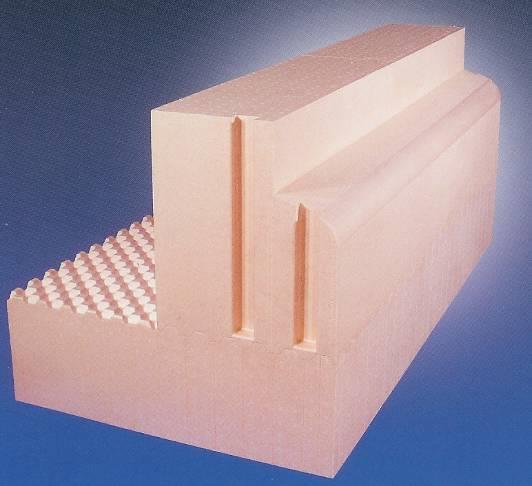

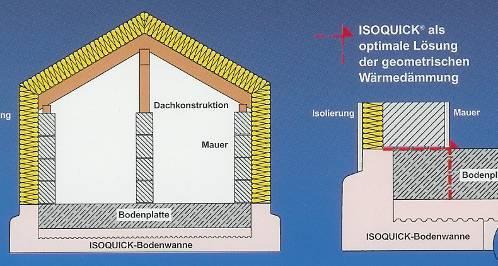

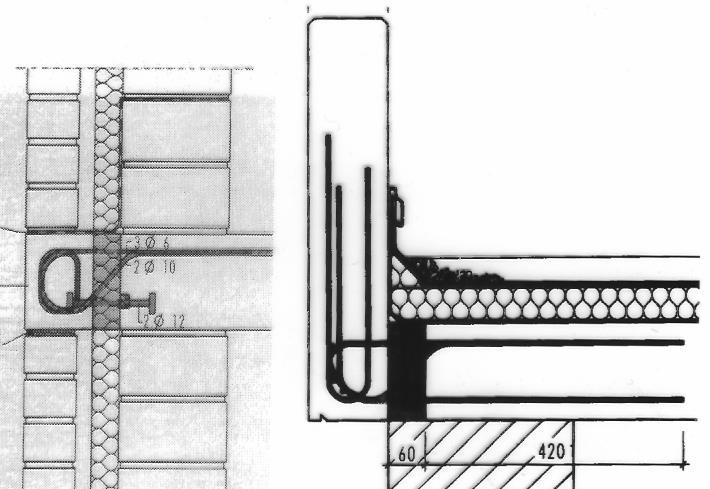

13 Častý výskyt tepelných mostů a vazeb Nesouvislosti průběhu tepelné izolace obvodových konstrukcí, prostupující vodivé prvky Napojení střechy a obvodové stěny Napojení u soklu budovy (stěna podlaha zemina) Balkony, lodžie, lodžiové stěny, krytí vstupů Okno/dveře/vrata/výkladce v obvodové stěně nadpraží, ostění, parapet, roletové boxy,... Detail osazení střešních oken Světlovody apod. Systémové detaily lehkých obvodových plášťů Omezení vlivu tepelných mostů a vazeb Preferovat málo členité povrchy Důsledné zajištění souvislosti tepelné izolace Řešení balkonu, lodžií, zakrytí vchodu apod. vyloučení změna statického schematu zrušení konzoly, podélné pnutí desky,... samostatně podepřená konstrukce přerušení betonové konstrukce (tzv.iso-nosníky) lokální zavěšení balkonu Zmenšení ploch chladiče - velké atiky apod.

14

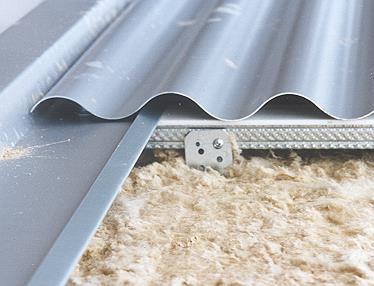

15 kotevní prvky a

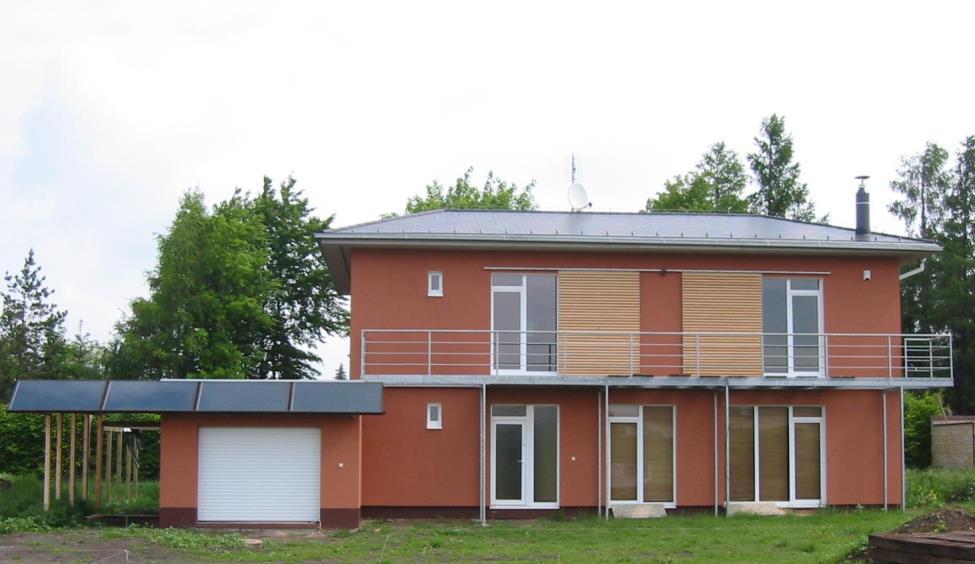

16 q [ W / K ] kotevní prvky % 4% 21% 7% 26% 9% 72% 29% 52% a [mm] II I 119% Dům F < 30 kwh/(m2a), 2004

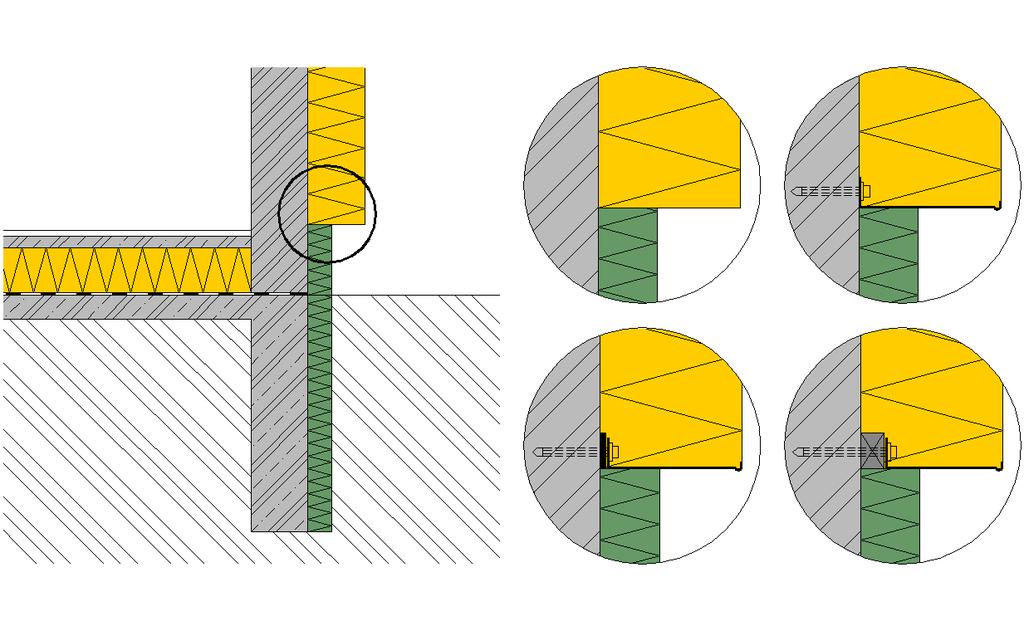

17 kovový ochoz 0,14 W/K... 0,007 W/K 100 %... 5 % malé tepelné mosty osazovací lišta izolačního systému 0,088 0,177 W/(mK) A B 50 % % C 0,173 D 0,137

18 Charakter konstrukce Konstrukce zcela bez tepelných mostů Konstrukce téměř bez tepelných mostů Konstrukce s mírnými tepelnými mosty Konstrukce s běžnými tepelnými mosty Zvýšení hodnoty součinitele prostupu tepla U [W/(m 2 K)] 0 0,02 0,05 0,10 12/03/2014 Celková úroveň řešení Vysoká Střední Nízká Vliv tepelných vazeb Charakteristika Je zajištěna souvislost tepelně izolačních vrstev ve všech napojeních, převážně v neztenčené tloušťce, podle nejlépe dostupných technických možností. Je zajištěna souvislost tepelně izolačních vrstev ve všech napojeních, převážně v neztenčené tloušťce. Není zajištěna souvislost tepelně izolačních vrstev ve všech napojeních. Zvýšení hodnoty U em +0,02 W/(m 2 K) + 0,05 W/(m 2 K) + 0,1 W/(m 2 K)

19 náhradní hodnota (U, Rsi, Rse, d) náhradní hodnota Komentář k hodnocení tepelných mostů a vazeb Orientační údaje k dispozici dříve (přirážky k U, přirážky k U mean ) Čím méně znalostí, tím lepší (uváděné) výsledky bez tepelných mostů - <0,01 W/(mK) kladné a záporné hodnoty Model i pro hodnocení vlhkosti ve 2D!nevynechat parotěsné a hydroizolační vrstvy 12/03/2014

20

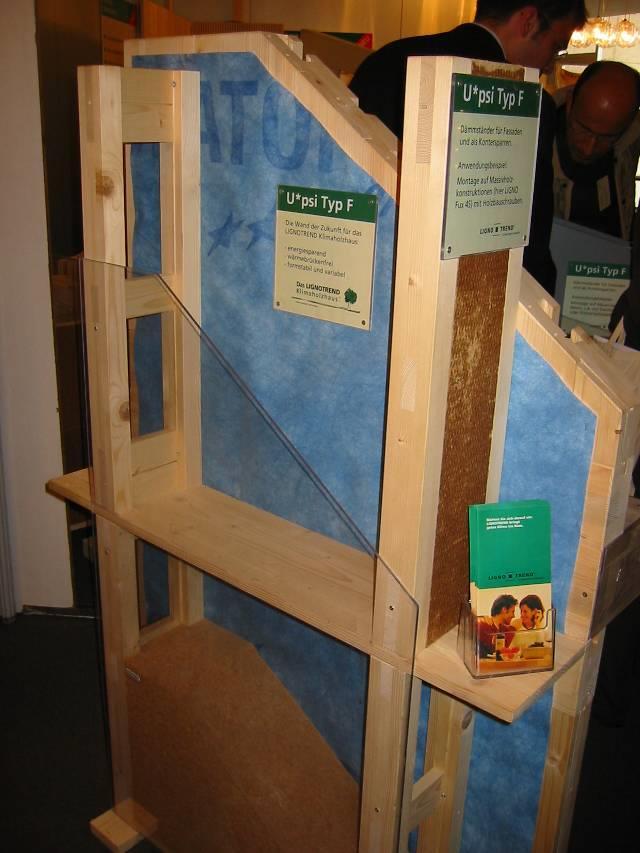

21

22 12/03/2014

23

24 12/03/ /03/2014

25 12/03/2014
