1 124 PPR Požární prevence Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost kontaktních zateplovacích systémů (ETICS) Ing. Marek Pokorný, Ph.D. České vysoké učení technické v Praze F A K U L T A S T A V E B N Í Katedra konstrukcí pozemních staveb 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS 1 55 Prezentace vznikla za podpory Fondu rozvoje vysokých škol (projekt FRVŠ č. 343/2013). Náplň přednášky 1. Požární stěny a stropy 2. Požární uzávěry 3. Obvodové stěny + kontaktní zateplovací systémy (ETICS) 4. Nosné konstrukce střech a střešní plášť 5. Schodiště 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS 2 55 Požárně stěny a stropy Zdroj: HASIL Požární stěny = oddělují sousední PÚ ve vodorovném směru (max. odklon od svislé roviny 20 ) Požární stropy = oddělují sousední PÚ ve svislém směru Požadované mezní stavy: REI nosné požární stěny a požární stropy EI nenosné požární stěny (příčky) a podhledy ve funkci samostatného požárního předělu a samonosné podhledy Požadovaná doba požární odolnosti (PO): určující je SPB požární stěny PO dle vyššího SPB oddělovaných PÚ požární strop PO dle SPB daného PÚ (PO se vztahuje vždy ke stropu nad PÚ) Strop nebo střešní podhled nad posledním užitným NP nebo nad CHÚC se posuzuje jako požární strop, je-li nad ním požární zatížení (p s, p n ), tj. nikoliv jako střešní plášť! Druh konstrukce DP1, DP2, DP3: určuje zvolený typ konstrukčního systému budovy (nehořlavý, smíšený, hořlavý) nebo přímý tabulkový požadavek (PP, CHÚC ) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

2 Příklady požárních stěny a stropů Zdroj: NOVATOP REI 30 DP3 REI 45 DP3 nosný dřevěný stěnový panel NOVATOP v technologii CLT (Croos Laminated Timber) montovaná jednoduše opláštěná příčka tl. 90 mm s vnitřní minerální izolací, požární odolnost EI 60 DP1 Zdroj: KNAUF střešní podhled ve funkci požárního stropu s požární odolností REI 30 DP3 Požárně dělící konstrukce nemusí být pouze masivní konstrukce Zdroj: RIGIPS 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS 4 55 Návaznost požárních stěn na konstrukci střechy DP3 A) B) C) D) A) styk stěny s požárním podhledem B) převýšení stěny nad střechu C) nahrazení převýšení nehořlavým pásem D) změna úrovně střešních rovin (1) = požární stěna (2) = konstrukce střechy a střešní plášť druhu DP2 nebo DP3 (3) = požární strop (podhled) (4) = konstrukce DP1 nebo DP2 s vnějším pláštěm vhodným do PNP (klasifikace B ROOF (t3)) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS 5 55 Statická (ne)závislost požárních stěn Statická závislost požárních stěn je typická zejména pro vícepodlažní objekty. Vetknutí (malá výška stěny) Jednopodlažní halový objekt a) staticky nezávislá na nosných konstrukcích mezi požárními úseky b) staticky závislá na nosné příhradové konstrukci požárního úseku A Legenda: 1 požární stěna 2 nosná příhradová konstrukce bez požární odolnosti 3 nosná příhradová konstrukce s požární odolností Pevný kloub v patě stěny + kluzné uložení příhrady ocelový kloub + vložka z plastu vytavení při požáru statická nezávislost 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

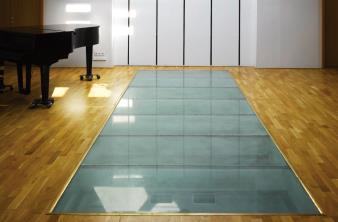

3 Příklad proskleného požárního stropu PROMAGLAS rámová konstrukce z oceli pro vodorovná prosklení v interiéru budov nenosná (nepochozí) EI DP1 nosná (pochozí) REI DP1 Zdroj: PROMAT Praha, katalog PBS IV 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS 7 55 Lepené požární sklo pro požárně dělící konstrukce Narůstající plošná hmotnost: tl. 7mm EI 15, EW 30 46kg/m 2 tl. 21mm EI 45, EW 60 až 64kg/m 2 tl. 57mm EI 90 až 103kg/m 2 Gelové vrstvy mezi skly: tepelně aktivovány zpěňující (intumescentní) efekt tepelně izolační funkce pojí popraskané části skla sklo se stává neprůhledné pozitivní psychologický efekt pro unikající osoby citlivé na vlhkost (ochranné pásky po obvodě skladby), UV záření, tepelné záření (nad 40 C např. radiátory) nebo naopak na chlad (pod -20 C) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS 8 55 Lepené požární sklo zkouška proskleného požárního stropu youtube.com /watch?v=gt 1L6S3eoPU Zdroj: PROMAT Praha aktivace meziskelních gelů charakteristické zmléčnění skla 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

4 Náplň přednášky 1. Požární stěny a stropy 2. Požární uzávěry 3. Obvodové stěny + kontaktní zateplovací systémy (ETICS) 4. Nosné konstrukce střech a střešní plášť 5. Schodiště 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární uzávěry otvorů = stavební konstrukce bránící šíření požáru otvory v požárně dělících konstrukcích dveře, vrata, rolety, poklopy, revizní dvířka do šachet apod. Z hlediska mezních stavů: EI uzávěry bránící šíření tepla EW uzávěry omezující šíření tepla S uzávěry těsné proti proniku kouře C samouzavírací mechanismus Z hlediska klasifikační doby: 15, 30, 45, 60, 90 min. Z hlediska druhu k-ce: DP1 kovové + prosklení DP3 dřevěné DP2 nejsou běžné EW-C 15 DP1 z bytové chodby na CHÚC; EI-C 30DP3 ze suterénu (sklepy) Uzávěry ústící do CHÚC: musí být typu EI-C EW-C pouze z PÚ bez požárního rizika (např. chodba viz obr.) C nemusí být např. pro byty (CHÚC typu A), revizní dveře do šachet apod. 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární uzávěry v prosklené stěně Plocha neotvíravých částí požárního uzávěru (např. pevný nadsvětlík nebo boční části) nesmí překročit: max. 1,5 násobek otvíravé části max. 6m 2 Zdroj: HASIL lze hodnotit jako požární uzávěr nižší požadavky na požární odolnost než pro požární stěnu nižší pořizovací cena musí se hodnotit jako požární stěny (tj. plná 100 % požární odolnost) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

5 Požární uzávěr v prosklené stěně dveře + nadsvětlík = požární uzávěr zbytek prosklené stěny = požární stěna (vyšší požadavek na požární odolnost) Oddělení CHÚC od chodby ČVUT Fakulta stavební budova B 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Uzávěry typu EI a EW Mezní stav I požární zkouškou se ověřují maximálně přípustné přírůstky teploty na neexponované straně (např. 140, 180 nebo 360 C) dražší uzávěry, zejména prosklené Zdroj: HASIL Mezní stav W požární zkouškou se ověřuje maximální hustota tepelného toku (15 kw/m 2 ) ve vzdálenosti 1 m od neexponované strany 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Rozdíl sklo s drátěnou vložkou a lepené sklo Drátosklo typ EW Lepené izolační sklo typ EI C C C Mezní sálání 140 C Mezní teploty Zdroj: PROMAT Praha 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

6 Dřevěné požární dveře EW 30 DP3 Intumescentní (zpěnitelná) páska po obvodě dveřního křídla Identifikační štítek na křídle údaj o požární odolnosti a výrobci požární dveře EW 30 DP3 do niky s elektroměry osazené do ocelové typizované zárubně 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární dveře EW-C 30 DP1 kovové prosklené do CHÚC identifikační štítek na křídle i zárubni intumescentní celoobvodová páska (zárubeň) samozavírač na obou křídlech + koordinátor zavírání (viz video) nadsvětlík (pevný, neotvíravý) = součást požárního uzávěru (tj. nejedná se o požární stěnu) úniková cesta prochází pouze hlavním snadno otvíravým křídlem aretace dveří přídržný elektromangnet napojený na EPS 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární dveře EW-C 15 DP1 kovové prosklené do CHÚC Sklo z drátěnou vložkou (drátosklo) = typické uzávěry typu EW Konfliktní zařízení pro požární dveře do CHÚC: odvětrání uzavřené chodba na schodiště brání uzavření dveří = požárně nepřípustné 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

7 Panikové kování na dveřích Prostory s velkým počtem osob, s omezenou schopností pohybu (děti, senioři, ZTP) apod. Nízká uvolňovací síla snadné otevření V případě dvoukřídlových dveří možnost otevření obou křídel samostatně široká úniková cesta Panikové kování příčná hrazda, tlačná lišta, klika, deska apod. úniková cesta (chodba) od poslucháren (ČVUT Fakulta stavební budova D) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Roletový požární uzávěr ocelový Uzavření velkých otvorů v požárně dělících konstrukcích případě požáru za běžného provozu zcela otevřené (oddělení PÚ od CHÚC, velké průmyslové haly, prodejní prostory, hromadné garáže ) Možnost mechanického spouštění (vlastní vahou) pomocí tavné pojistky uzávěr je plně funkční i bez zálohovaného napájení nebo bez bateriového záložního zdroje (tzv. UPS) Požární odolnost: EW 15 DP1 EI 120 DP1 při skrápění (chlazení) vodou Zdroj: AVAPS bočně shrnovací a rolovací uzávěr Požární uzávěr pro uzavření otvoru nad eskalátory, čímž dojde k požárnímu oddělení podlaží 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Roletový požární uzávěr textilní Otvor až do velikosti 30 x 6m překrytí textilií Malý navíjecí kryt oproti ocelové roletě Vertikální uzávěr s požární odolnosti: textilie s hliníkovou vrstvou: EW 90 DP1 (max. 25m 2 ), EW 120 DP1 (max. 4 m a neomezená max. délka) nebo EI 120 DP1 při skrápění vodou textilie bez hliníkové vrstvy: EW 15 DP1 nebo EI 90 DP1 při skrápění vodou. Zdroj: AVAPS Horizontální uzávěr s požární odolností: E 90 DP3 (max. 8 x 3 m) E 120 DP3 (max. 3 x 6m) EW 60 DP3 při skrápění vodou 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

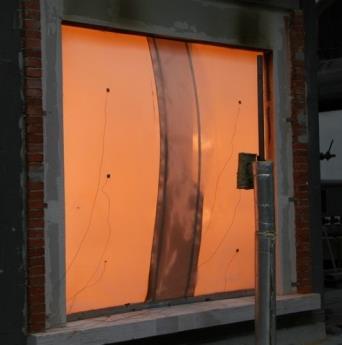

8 Skrápění uzávěrů nebo prosklených stěn vodou Uzávěr typu EW (levnější) + skrápění = zvýšení požární odolnost (např. až na 180 min. nebo zlepšení z EW na EI) Požadavek na dostatečnou dodávku vody a odvodnění do kanalizace Zdroj: HASIL 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Revizní uzávěry do instalačních šachet EW 30 DP1 Subtilní plechová revizní dvířka s vrstvou povrchové zpěňující stěrky pro instalaci do bytové instalační šachty Zdroj: KLIMONT GLOBAL EI-S 40 DP1 Kouřotěsný revizní požární uzávěr např. pro aplikaci do CHÚC (samozavírač se do šachet běžně nepožaduje; uzávěr se předpokládá trvale uzavřený) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Náplň přednášky 1. Požární stěny a stropy 2. Požární uzávěry 3. Obvodové stěny + kontaktní zateplovací systémy (ETICS) 4. Nosné konstrukce střech a střešní plášť 5. Schodiště 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

9 Požární odolnost obvodových stěn 1) PO z vnitřní strany směrem vně objektu (in out) vnitřní požár = normová teplotní křivka REW (EW) = (ne)nosné obvodové stěny i o zajišťuje PO nosné subtilní k-ce (např. sloupky u dřevostaveb) obvodové stěny nevykazující zevnitř požadovanou PO vytváří tzv. požárně otevřené plochy větší odstupové vzdálenosti 2) PO z vnější strany směrem dovnitř objektu (in out) vnější požár = křivka vnějšího požáru (max. cca 658 C) REI (EI) = (ne)nosné obvodové stěny PO posuzována pro: i o požární pásy na fasádě mezi požárními úseky stěna v požárně nebezpečném prostoru včetně požárně odolných výplní otvorů i o 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Obvodové stěny a požární pásy = vodorovné a svislé nehořlavé plné části obvodových stěn na rozhraní mezi požárními úseky (nejčastěji mezi okny) event. mezi objekty FUNKCE = eliminace šíření ohně po fasádě mezi požárními úseky (mezi objekty) požární odolnost REI (popř. EI) + konstrukce DP1 + nehořlavý povrch (A1, A2) dány minimální rozměry a tvar požárních pásů index šíření plamene po povrchu i s = 0 mm/min. Legenda: (1) = okno (požárně otevřená plocha) (2) = požární stěna (strop) (3) = požární pás 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární pásy nemusí být navrženy pro: objekty h 12m (svislý požární pás mezi sousedními objekty musí být) alespoň na jedné straně požární stěny nebo požárního stropu je PÚ bez požárního rizika nebo prostor bez požárního rizika široký min. 1,5 m vodorovné požární pásy nad posledním NP, nad kterým je požární strop, avšak povrchová úprava střešního pláště je uzpůsobená pro požárně nebezpečný prostor (s tzv. klasifikací B ROOF (t3)) a případná římsa v tloušťce min. 10mm je z nehořlavých hmot (A1, A2) vodorovné požární pásy nad CHÚC PÚ s požárním rizikem jsou vybaveny SHZ (sprinklerové stabilní hasicí zařízení), případně DHZ (doplňkové sprinklerové SHZ, tj. s možností přímého napojení na veřejný vodovod) a mají konstrukce druhu DP1 nebo konstrukce druhu DP2 u objektů s h 22,5m; tato výjimka je klíčová zejména u prosklených lehkých obvodových plášťů budov 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

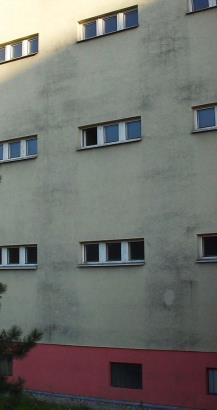

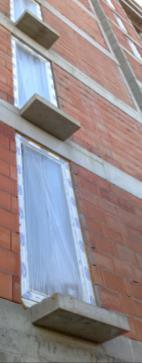

10 Požární pásy Výrazně větší namáhání požárem bývá pro vodorovný požární pás nicméně pán na fotografii by potřeboval svislý požární pás! předpoklad možná realita? Zdroj: PROMAT Praha (fotomontáž) porušení oken (dvoj, trojsklo)? rozmístění požárního zatížení? vliv povrchové úpravy fasády? geometrie oken? směr větru? komínový efekt více hořích podlaží? 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární pásy bytový dům Beroun nedostatečná výška vodorovných požárních pásů Dřevěný obklad v místě požárních pásů? administrativní budova Praha Nové Butovice, instalace SHZ (sprinklery); požární pásy nejsou požadovány dřevěný obklad tudíž není na závadu 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární pásy Rozvinutý obvod 1,2 m by měl být i po stranách! Řešení požárních pásů (vysoká budova): SHZ (sprinklery)?? zde nikoliv! doplnění požárních skel do stávajících kovových rámů pro vytvoření požárního pásu výšky 0,9 m velice drahé řešení Zdroj: PROMAT Praha Bez požárních pásů kvůli SHZ (sprinklery) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

11 Kazetové obvodové stěny nejčastěji opláštění halových objektů kovové kazety pnuté vodorovně (mezi sloupy) nebo svisle na rozpony i více jak 6 m tepelně izolační výplň z minerálních vláken vnější krycí plech nebo uzavírací kazeta požárně odolné nenosné stěny Zdroj: DOMICO EW (i o), EI (i o) DP1 Zdroj: Kovové profily s.r.o. + Knauf Insulation 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Sendvičové tepelně izolační panely stěny, střecha nejčastěji opláštění halových objektů + administrativa stěnové panely (nenosné) EW (i o), EI (i o) střešní panely (nosné) REW, REI (ze spodní i horní strany) panel = vnější plech + různá tepelně izolační výplň MV (minerální vlákno) DP1 PUR pěna (polyuretan) DP3 PIR pěna (polyisokianurát) DP3 IPN pěna (isophenic) DP3 Zdroj: KINGSPAN 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Kontaktní zateplovací systémy (KZS ETICS) Základní otázka: kde a za jakých podmínek lze ještě na obvodových stěnách domu použít hořlavý izolant (expandovaný polystyren = EPS, fenolická pěna) a kde již je nezbytný izolant nehořlavý (minerální vlna = MV)? Odpověď: ČSN :2009 pro většinu typů budov možnost atypických detailů ETICS hořlavý (izolant B-E, systém B, i s = 0,0 mm/min) ETICS nehořlavý (izolant A1/A2, systém A1/A2, i s = 0,0 mm/min) ČSN :2016 měla by vyjít v 1. polovině 2016 zásadní změny v systému zateplování Pro určité typy staveb nelze použít hořlavý izolant: větší zdravotnické stavby (nemocnice, polikliniky) shromažďovací prostory velké sklady apod. 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

12 Typy tepelných izolantů a jejich třída reakce na oheň Expandovaný polystyren (EPS fasádní) E Minerální vlákno (MV) A1 nebo A2 Kombinace šedého EPS a minerálních vláken (ISOVER Twinner) B Fenolická pěna C 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle stávající normy ČSN : ,0 m 12,0-22,5 m > 22,5 m 12,0 m 12,0-30,0 m > 30,0 m úlevy pro stávající budovy: horizontální požární bariéry 500 mm nad okny a u soklu hořlavý ETICS i u vysokých budov rok 2000 novostavby: nad 12 m nehořlavý ETICS šířky 900 mm na hranicích požárních úseků (v úrovni požárních pásů) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN : 2016 Detailně řešená problematika zateplování, nově se řeší: tzv. první zateplení (novostavby nebo první dodatečné zateplení stávajících budov) a dodatečné zateplení již zateplených budov První zateplení : sjednocení dle času (stejné požadavky pro novostavby a dodatečné zateplení) sjednocení kategorií podle požární výšky (nově 4 kategorie) sjednocení v ploše fasády (vždy stejné požadavky od 1. po poslední NP) umístění certifikovaného ETICS bez ohledu na tep. izolant v požárních pásech umístění certifikovaného ETICS bez ohledu na tep. izolant v PNP jiných požárních úseků téhož objektu (v PNP jiného objektu musí být A1/A2) rozšíření počtu specifických detailů zůstává možnost atypických řešení při splnění podmínek požárních zkoušek posouzení uvolněného tepla až od tloušťky 200 mm 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

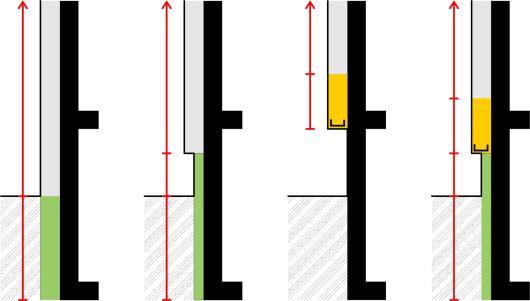

13 izolant E 1500 mm A1/A2 900 mm B / E / i s = 0 izolant E izolant E izolant E celek B / izolant E / i s = 0 iz. E 1000 A1/A2 900 mm B / E / i s = 0 A1/A2 900 mm B / E / i s = 0 B / E / i s = 0 Zateplení dle navrhované normy ČSN :2016 pouze pro objekty hodnocené dle pol. 12 Přílohy 12 Sylabu (tab. 12 ČSN , resp. 13 tab. 10 ČSN ) s jedním PÚ požadavek pouze na tepelný izolant (třída reakce na oheň E) zcela požárně otevřené plochy ETICS hořlavý požární pruh 900 mm v oblasti založení (neplatí pro RD) ETICS hořlavý požární pruh 900 mm v oblasti založení a nad každým podlažím, max. 400 mm nad nadpražím ETICS nehořlavý 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN :2016 Založení ETICS: zakládací lišta slabým místem x ostřiková zóna, možnost zatékání platí pro všechny objekty od h = 0 m 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN :2016 Založení ETICS: zakládací lišta slabým místem x ostřiková zóna, možnost zatékání platí pro všechny objekty od h = 0 m 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

14 1,5 1,5 1, Zateplení dle navrhované normy ČSN :2016 Ostřiková zóna ve vyšších podlažích (balkony, lodžie, terasy): platí i pro objekty nad 22,5 m! 150 izolant E 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN :2016 Detaily zejména pro úroveň 12-22,5 m: zateplení fasád bez POP A1/A2: svislý požární pruh 900 mm oddělující tuto část zateplení podhledových částí horizontálních konstrukcí A1/A2: nad 1,0 m 2 nebo šířka římsy nad 300 mm zateplení průjezdů, průchodů A1/A2: všechny obalové plochy průjezdu zateplení okolo technologických částí VZT, elektroskříní A1/A2: 250 mm okolo (lze nahradit pruhem nad POP) PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN :2016 Detaily zejména pro úroveň 12-22,5 m: zateplení okolo hromosvodu A1/A2: 250 mm do stran zateplení řadového objektu A1/A2: svislý požární pruh 900 mm na hranici objektů zateplení vertikálních ÚC A1/A2: 1,5 m okolo všech POP vertikální únikové cesty zateplení vnějších ÚC A1/A2: všechny fasády vnější ÚC, všechny plochy nad a pod ÚC a 1,5 m na každou stranu 1,5 1,5 1,5 1,5 1,5 1,5 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

15 Atypické úpravy pro otvory a založení KZS Snaha minimalizovat kombinaci tepelných MV a EPS v ploše z důvodů: problematický přechod 2 různých materiálů odlišná technologie provádění kotvení, omítky zdvojená výztužná mřížka riziko nerovnosti povrchu (např. při bočním pohledu) odlišné tepelně technické vlastnosti (termoprecipitace odlišné špinění) vyšší cena ( 2 ) a objemová hmotnost MV ( 7 ) MV nevhodná pro soklové oblasti možnost nahrazení požárních pruhů (tzn. kombinace dvou druhů tepelných izolantů) jinou skladbou, pokud obstojí v požární zkoušce (požárních zkouškách) Zdroj: BAUMIT 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN :2016 Nahrazení požárních pruhů a detailů: požární pruhy v oblasti založení a nad každým podlažím (0-22,5 m) středněrozměrová zkouška dle ČSN ISO , výkon 100 kw po dobu 30 min Miroslav Smolka specifické detaily (12-22,5 m) středněrozměrová zkouška dle ČSN ISO , výkon 100 kw po dobu 30 min velkorozměrovázkouška dle ČSN ISO , výkon 3 MW po dobu 30 min nebo vnější vrstva ETICS A1/A2 tloušťky min. 25 mm 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Zateplení dle navrhované normy ČSN :2016 Dodatečné zateplení již zateplených budov (ETICS nevyhovující): na ETICS druhu A1/A2 pouze ETICS A1/A2, jinak nahrazení původního ETICS (odstranění původního) nový ETICS dle požadavků nové normy nový ETICS přes původní požadavky nové normy platí i pro původní vrstvu nový ETICS s vnější vrstvou A1/A2 tloušťky alespoň 25 mm Podobné požadavky platí i pro změnu užívání budovy, kdy vzniká požadavek na ETICS A1/A2 (zřízení shromažďovacího prostoru do původní budovy apod.): nahrazení původního ETICS nový ETICS přes původní nový ETICS s vnější vrstvou A1/A2 tloušťky alespoň 25 mm 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

16 A ještě pár konstrukcí na obálce budovy Vchody do objektu, balkony, lodžie (h > 12 m) novostavby a stávající objekty A1/A2, i s = 0,0 mm/min je nutno: konstrukce přístřešků a markýz nad vchodovými dveřmi nebo nad balkony s šířkou větší než 300 mm výplň parapetů balkonů, lodžií (do h 30 m lze i B) zasklení balkonů, lodžií (uzavření vnějšího prostoru a vytvoření tzv. zimních zahrad) Zdroj: V. Kupilík AluDream žádná z úprav nezvětšuje PNP všechny úpravy vhodné i v požárních pásech 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Příklady požárů Zdroj: F. Pelc Kontejner Hořící kontejner podhled s EPS odkapávání zapálení několika aut rozšíření požáru na schodiště Zdroj: HZS Zlínského kraje Příklad vnějšího požáru 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Náplň přednášky 1. Požární stěny a stropy 2. Požární uzávěry 3. Obvodové stěny + kontaktní zateplovací systémy (ETICS) 4. Nosné konstrukce střech a střešní plášť 5. Schodiště 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

17 (Ne)využitý podstřešní prostor Využívané podkroví např. půdní vestavba = požadavky na požární odolnost pro viditelné nosné konstrukce střechy a pro střešní plášť (požární strop) Poznámka: p n [kg/m 2 ]= nahodilé požární zatížení (provoz) Nevyužívané podstřešní (půdní) prostor bez požadavků na požární odolnost při užití k-cí DP3 (krov) musí být prostor členěn na PÚ (nepřekračující mezní rozměry pro a = 0,9), a to požárními stěnami s požární odolností REI 30 DP1 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Rozdíl nosná k-ce střechy vs. střešní plášť (ČSN : 2016) Proč rozlišovat = střešní plášť má poloviční požadavky na PO, pro I. a II. SPB bez požadavků na PO) dříve složitý (nejednoznačný) výklad rozdílu mezi oběma typy k-cí. Pokud je střešní plášť umístěn na střešních nebo stropních nosnících a rozpětí střešního pláště (vzdálenost mezi podpěrami) přesahuje 7,5 m, stanoví se požární odolnost střešních plášťů hodnotou pro nosné střešní konstrukce. Stejně tak se postupuje v případě, kdy střešní plášť není nesen stropními nebo střešními nosníky (a je tedy uložen přímo na svislých podporách například na stěnách) a má rozpětí větší než 6,0 m. Příklad: Na svislých nosných stěnách vzdálených 12,0 m jsou ocelové vazníky (rozpětí těchto vazníků je tedy 12,0 m). Vzájemná vzdálenost vazníků je 7,0 m. Kolmo přes vazníky jdou krokve (jejich rozpětí je tedy 7,0 m) a jejich vzájemná vzdálenost je 3,0 m. Následuje trapézový plech tvořící střešní plášť. V takovémto případě se trapézový plech (s rozpětím 3,0 m < 7,5 m) a krokve (s rozpětím 7,0 < 7,5 m) posuzují jako střešní plášť a vazníky (s rozpětím 12,0 m) se musí posuzovat jako nosná konstrukce střechy. 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Požární strop a nosná konstrukce střechy Požární strop mezní stavy REI ; požární odolnost (PO) z dolní strany zajistí nejčastěji zavěšený požárně odolný podhled Vestavěná svítidla do požárního podhledu jsou častou kolaudační závadou. Zkouška PO podhledu musí být provedena včetně kaslíků pro zabudovaní svítidel. Podkrovní byt v bytovém domě v rodinném domě lze nosnou k-ci střechy i podhled řešit bez PO Nosná konstrukce střechy mezní stav R ; viditelné části krovu, vazníky, vaznice, krokve, ztužidla, skořepiny, 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

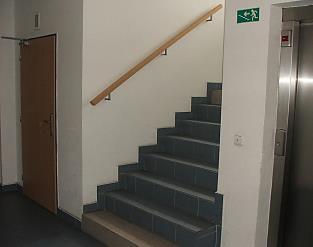

18 Náplň přednášky 1. Požární stěny a stropy 2. Požární uzávěry 3. Obvodové stěny + kontaktní zateplovací systémy (ETICS) 4. Nosné konstrukce střech a střešní plášť 5. Schodiště 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Vnitřní schodiště v rámci CHÚC Schodiště uvnitř chráněné únikové cesty (CHÚC) musí být z konstrukcí druhu DP1, avšak je bez požadavků na požární odolnost = velká výhoda zejména pro kombinaci skla a oceli! Prostor pod výstupním ramenem (nejnižší podlaží) v CHÚC je vhodné uzavřít: = samostatný PÚ (sklad, úklidová komora ) = schodišťové rameno vytváří požární strop požární odolnost 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Vnitřní schodiště v rámci NÚC Vnitřní schodiště, které není součástí CHÚC, musí vykazovat požární odolnost pokud je určeno pro únik více jak 10 osob nechráněná úniková cesta (NÚC). Nejedná se např. o schodiště v běžném rodinném domě či mezonetovém bytě. Zdroj: Požadovaná požární odolnost: SIPAMONT Tachov mezní stav R = nosná k-ce schodiště, tj. schodnice, stupnice, podpůrné sloupy minuty a druh k-ce dle SPB (viz tab.) 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS

19 Venkovní schodiště Zdroj: SEMPRA Praha často slouží jako druhá úniková cesta z objektu. Lze uvažovat jako CHÚC: bez požadavku na požární odolnost z k-cí druhu DP1 kovová k-ce + porošty osoby nesmí být ohroženy účinkem požáru z požárně otevřených ploch pozor na otvory v obvodových stěnách bez požární odolnosti požární uzávěry + samozavírač venkovní prostředí = bezpečné ; vnitřní CHÚC se musí požárně větrat eliminovat riziko zasněžení střecha, plné zábradlí Chybné řešení (pro CHÚC) únikové schodiště procházející kolem prosklených stěn bez požární odolnosti nutné uvažovat jako NÚC! 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS Děkuji Vám za pozornost. 124 PPR Přednáška 3: Požární odolnost vybraných stavebních konstrukcí Požární bezpečnost ETICS
