Armatury. obecný ventil, obecný kohout slouží k regulaci či zastavení průtoku kapalin či tlakových plynů

Transkript

1 Armatury obecný ventil, obecný kohout slouží k regulaci či zastavení průtoku kapalin či tlakových plynů kulový kohout provrtaná koule v těsném pouzdře obvykle se používá pouze v polohách plně otevřeno/zavřeno zřídka k hrubé regulaci průtoku jehlový ventil jehla/dřík dosedající do tvarovaného sedla používá se k regulaci průtoku kapaliny, či plynu nevhodný jako uzavírací prvek při úplném zavření hrozí poškození dříku, či sedla

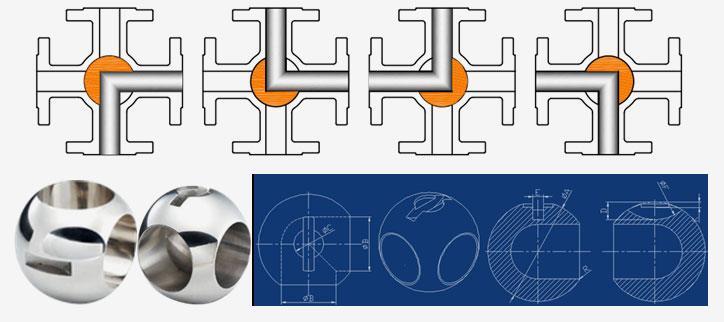

2 Armatury trojcestý ventil, kulový trojcestý kohout slouží k určování směru toku obvykle koule, či válec provrtaný ve více směrech natočením otvorů vůči potrubí ke volen otevřený směr zpětný ventil ventil umožňující průtok pouze v jednom směru směr označený tečkou je zavřený obvykle dřík přitlačený pružinou dosedá do sedla proti směru toku v závěrném směru je ventil vždy uzavřený v propustném směru se ventil otevře, pokud tlak v potrubí púřekoná sílu pružiny redukční ventil slouží ke snížení tlaku plynu, či kapaliny z P1 na P2

3 Armatury

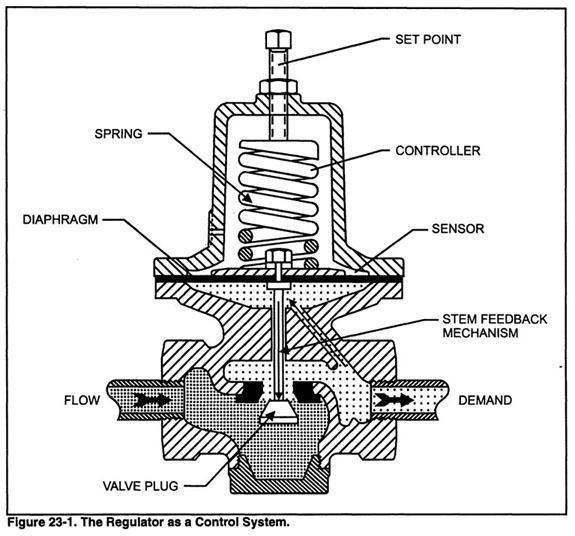

4 Armatury

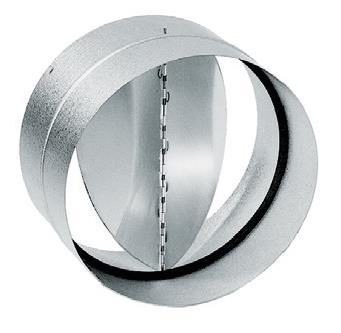

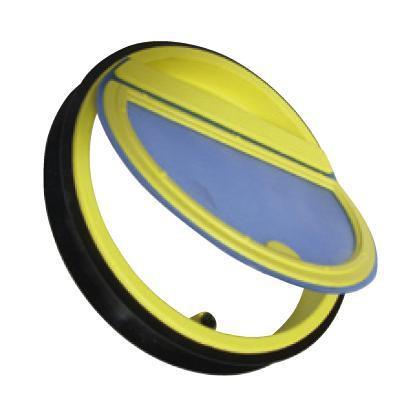

5 Armatury obecná klapka slouží k regulaci či zastavení průtoku nízkotlakých plynů škrticí klapka regulace, či zastavení průtoku krajní polohy otevřeno-zavřeno může sloužit i k regulaci zpětná klapka alternativa zpětného ventilu pro nízkotlaké plyny uzavírá potrubí v nepropustném směru

6 Armatury

7 Čerpadla obecné čerpadlo slouží k dopravě, či zvýšení tlaku kapalin hydrostatická čerpadla (objemová) (HS) přímo přenáší tlak z pohonu čerpadla na tekutinu mají vysokou sací schopnost jsou schopna vysokých výstupních tlaků nedají (nesmí) se regulovat škrcením regulují se otáčkami, či obtokem pístové, membránové, zubové, peristaltické hydrodynamická čerpadla (HD) tlak je v tekutině generován nepřímo působením odstředivých, gravitačních či třecích sil mají malou, či žádnou sací schopnost v porovnání s HS čerpadly poskytují nižší tlak odstředivé, vřetenové, mamutkové speciální Archimédův šroub, trkač

8 Čerpadla odstředivé čerpadlo (HS) kapalina je přiváděna do osy statoru čerpadla, ve kterém se otáčí lopatky rotoru vlivem působení lopatek na kapalinu dochází k rotačnímu pohybu kapaliny kapalina působí odstředivou silou na stěnu statoru a díky této síle vytéká výtokovým otvorem ve stěně charakteristickým znamením je změna směru toku kapaliny

9 Čerpadla zubové čerpadlo (HS) sestává ze dvou (a více) ozubených kol, jejichž zuby zapadají těsně do sebe ozubená kola jsou těsně uzavřena ve statoru, v prostoru mezi zuby a statorem je unášena kapalina při zapadání zubů do sebe je kapalina vytlačována dle konstrukce mohou čerpat v jednom, nebo obou směrech při působení tlakem v opačném směru může kapalina roztočit čerpadlo nutné instalovat zpětný ventil citlivé na nečistoty obrušování a vylamování zubů

10 Čerpadla pístové, plunžrové (HS) kapalina je periodicky nasávána a vytlačována pohyblivým pístem či plunžrem tok v požadovaném směru je usměrňován jednocestými ventily na sacím a výtlačném potrubí v základní konstrukci je zdrojem pulzování tlaku a průtoku kapaliny obvykle se pulzy tlumí vzdušníkem komplikovanější konstrukce může dodávat kapalinu plynule

11 Čerpadla membránové (HS) podobné, jako pístové píst nahrazen pružnou membránou může být poháněno tlakovým vzduchem bezpečné použití např. ve výbušných prostředích

12 Čerpadla ejektor (HD) speciální typ proudového čerpadla unášená tekutina (kapalina, nebo plyn) je uváděna do pohybu prostřednictvím rychle proudící hnané tekutiny na výstupu jsou obě tekutiny smíseny používá se např. jako vodní vývěva jako pohon lze použít stlačený vzduch, vysokotlakou vodu či vodní páru používá se např. pro čerpání vody při hašení požárů, či pro čerpání procesní vody v chemických provozech

13 Čerpadla další typy peristaltické čerpadlo (HS) mamutkové čerpadlo

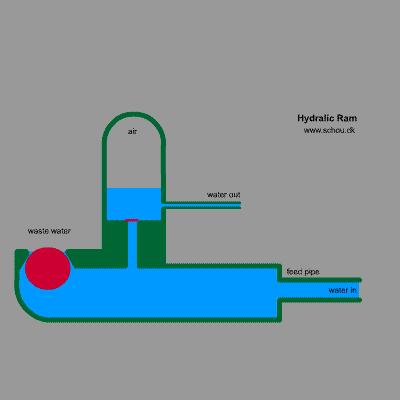

14 Čerpadla další typy Archimédův šroub trkač

15 Ventilátor ventilátor (obecný) slouží k dopravě plynů pouze nízkotlaké aplikace zvýšení tlaku plynu v řádu stovek Pa maximální zvýšení do 10 kpa typicky velké průtoky plynu (stovky m 3 /h) uspořádání axiální (osa rotace ve směru toku plynu nízké tlaky), či radiální (osa rotace kolmá na směr proudění vyšší tlaky)

16 Kompresory kompresor (obecný) slouží ke zvýšení tlaku a dopravě plynu podobná uspořádání jako čerpadla oproti kapalinám se plyny při kompresi zahřívají = s nárustem tlaku dochází k nárustu teploty odstředivý kompresor ekvivalent odstředivého čerpadla vysokootáčková varianta radiálního ventilátoru na výstupu je zařazen difuzor rozšiřující se trubka, která vede ke snížení rychlosti a nárustu tlaku plynu

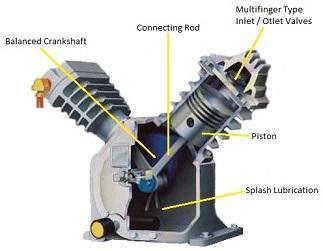

17 Kompresory pístový kompresor, membránový kompresor podobné, jako pístové, či membránové čerpadlo rozdílný chod ventilů na výtlačném potrubí u čerpadel (nestlačitelných kapalin) je při výtlaku vždy otevřen výtlačný ventil u kompresorů dojde k otevření ventilu až po nárustu tlaku v komoře nad tlak na výstupním potrubí běžné pro dílenské a medicínské použití a pro pneumatické systémy

18 Kompresory turbokompresor kompresor pro vysoké výkony a tlaky obvykle sestává z více stupňů axiálního kompresoru časté je spojení kompresoru se spalovací turbínou

19 Značení prvků na PFD a PID schematech každý významný prvek na technologickém schématu má vlastní označení sestávající z písmene charakterizujícího typ prvku a čísla daného prvku písmenná označení jsou také dána normou: A nádoba s míchadlem (agitated vessel) C kolona (absorpční, destilační, column) E výměník tepla (exchanger) F filtr H zásobník, nádrž (heap) J vývěva K kompresor P čerpadlo (pump) R reaktor V - ventilátor

20 Měření a regulace na PID schematech PID schémata jsou PFD schémata rozšířená o specifikaci potrubí a/nebo osazení technologie měřicí a řídicí technikou měřicí místo se specifikuje ve schématu buď kruhem/oválem, či šestiúhelníkem připojeným k měřicímu místu tenkou plnou čarou uvnitř značky měřicího místa je písmenné označení analyzované veličiny a nakládání s ní pokud je měřicí místo zároveň regulačním prvkem, je regulační smyčka naznačena tenkou, přerušovanou čarou Měřená veličina D hustota (density) E elektrické veličiny F průtok (flow rate) K čas L hladina (level) M vlhkost (moisture) P tlak (pressure) Pd rozdíl tlaků Q analýza (quality) R záření (radiation) S rychlost, frekvence (speed) T teplota (temperature) V viskozita (viscosity) W hmotnost, tíhová síla (weight) Zpracování signálu A alarm B indikace stavu (pracuje/nepracuje) C regulace (control) I zobrazení (indication) R zápis (recording) S spínání (switching) V ventil, akční člen

21 Měření a regulace na PID schematech
