1 Platnost ČSN EN končí dne

2 Nabízíme vám pomoc s aplikací ČSN EN ISO

3 Ukázka složitého a zdlouhavého výpočtu dle ČSN EN ISO příklad - monitorování posuvného krytu. 3

4 6 kroků k bezpečnosti podle ČSN EN ISO Krok 1 : Hodnocení rizika a základní struktura Bezpečnostních částí řídících systémů ( SRP/CS) a bezpečnostních funkcí Krok 2 : Stanovení požadovaného PLr ( úroveň vlastností ) pro bezpečnostní funkci Krok 3 : Identifikovat kombinaci bezpečnostních částí, které vykonávají bezpečnostní funkce Krok 4 : Vyhodnocení PL pro všechny bezpečnostní části Krok 5 : Ověření, že PL SRP/CS pro bezpečnostní funkce je větší nebo stejné jako PLr Krok 6 : Potvrzení, že všechny požadavky jsou splněny 4

5 Krok 1 : Hodnocení rizikovosti Bezpečnostních částí řídících systémů Z grafu hodnocení rizikovosti získáme požadavky na bezpečnost pro tuto strukturu. Je určen PL = e s požadavkem na snížení rizika. Diagram ukazuje kombinaci bezpečnostních částí řídícího systému a typické bezpečnostní funkce SRP/CS PLr = e Začátek události SRP/CSa Iab SRP/CSa Ibc SRP/CSa Pohon stroje brzdění motoru Vstup Logika Výstup Bezpečnostní funkce může být realizována jednou nebo více bezpečnostními částmi řídícího systému (SRP/CS) a několika bezp. funkcemi rozdělenými na jednu nebo více SRP/CS Vstup ( SRP/CSa) Logika / proces ( SRP/CSb) Výstup / ovládání silové části (SRP/CSc) Propojovací komponenty (Iab, Ibc) 5

6 Krok 2 : Stanovení požadovaného PL úrovně vlastností Jako příklad vezmeme bezpečnostní funkci zastavení nebezp. pohybu pokud je otevřený pohyblivý kryt. Bez ochranného krytu je možné poškození zdraví Požadovaná úroveň vlastností (PL r) P 1 a L = Malé přispění ke snížení rizika F 1 Počáteční bod pro hodnocení přispění bezpečnostní funkce řídícího systému S 1 F 2 P 2 P 1 P 2 P 1 b c F 1 S = F = P = Závažnost zranění S1 = Lehké (s přechodnými následky) S2 = Závažné (s trvalými následky) Četnost a/nebo doba vystavení nebezpečí F1 = Řídká až málo častá a/nebo doba vystavení je krátká F2 = Častá až nepřetržitá a/nebo doba vystavení je dlouhá Možnost vyloučení nebezpečí nebo omezení škody P1 = Možné za určitých podmínek P2 = Sotva možné S 2 F 2 P 2 P 1 P 2 d e H = Velké přispění ke snížení rizika Odpovědi S2, F2 a P2 ukazují v grafu na požadovanou úroveň vlastností PLr = e. 6

7 Krok 3 : Identifikace bezpečnostních částí řídícího systému Všechny komponenty které vykonávají bezpečnostní funkce musí být identifikovány: v našem případě redundandní strukturu se 2 vstupy, 2 logickými kanály a 2 výstupy spínajícími cívky stykačů. Každý blok v diagramu představuje jedno zařízení začleněné do bezpečnostní funkce : SRP/CS jsou ekvivalentní. 7

8 Krok 4 : Hodnocení úrovně vlastností PL Pro každý vybraný SRP/CS a/nebo pro kombinaci několika SRP/CS PL SRP/CS pomohou přibližně určit následující parametry: Kategorie ( viz.kap. 6 ČSN EN ISO ) MTTFd pro jednotlivé komponenty ( viz. příloha C a D v ČSN EN ISO ) DC ( viz. příloha E v ČSN EN ISO ) CCF ( viz. tabulka v příloze F v ČSN EN ISO ) ( Pokud jsou úrovně vlastností PL všech SRP/CS v kombinaci známé můžete přibližně určit PL). 8

9 Krok 4 : Hodnocení úrovně vlastností PL 4.1. kategorie, MTTFd, DC a CCF Z diagramu SRP/CS zjistíme strukturu pro kategorii 4, kanály a bezp. části řídících systémů v každém kanálu: Z katalogu SE získáte hodnoty MTTFd nebo B10 pro výběr přístrojů Příklad SRP/CS Spínače polohysw1,sw2 Bezp. relé XPS (XPSAK) Stykače CON1,CON2 B10 (operační cykly) MTTFd (roky Hodnotu DC získáme z Tab.E.1 v příloze E - ČSN EN ISO Zjištění musí být porovnáno s CCF při použití tab. F.1 v příloze F- ČSN EN ISO Výsledná hodnota pro náš příklad je 80 bodů, což je O.K. 9 72,2 DC 99% 99% 99%

10 Krok 4 : Hodnocení úrovně vlastností PL 4.2. MTTFd jednotlivých komponentů Pomocí vzorce z přílohy 4 počítáme MTTFd pro blokované spínače a stykače. Pracovní činnost strojního zařízení je definována následovně: Doba mezi dvěma cykly 90s Stroj je používán 220 dní/rok a 8 hod/den Tzn. nop = operačních cyklů za rok MTTFd = B10d/(0,1x nop), když B10d = 2 x B10 Příklad SRP/CS B10 (oper. cykly) MTTFd (roky) DC Spínače polohysw1,sw % Bezp. relé XPS (XPSAK) 72,2 99% Stykače CON1,CON % Hodnota MTTFd v modré barvě je v závislosti na počtu oper. cyklů za 1 rok, na vysvětlenou, proč dodavatel může def. pouze B10 nebo B10d pro dobu životnosti. 10

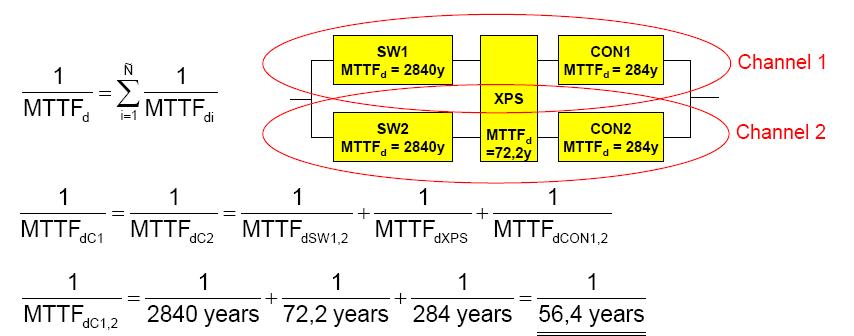

11 Krok 4 : Hodnocení úrovně vlastností PL 4.3. MTTFd pro každý kanál S níže uvedeným vzorcem počítáme MTTFd pro jednotlivé kanály : Hodnota MTTFd pro každý kanál v našem případě 56,4 roku, která je dlouhá. 11

12 Krok 4 : Hodnocení úrovně vlastností PL 4.4. průměrné DC (DCavg) Diagnostické pokrytí míra účinnosti diagnostiky, která může být určena jako podíl intenzity poruch detekovaných nebezpečných poruch a intenzity poruch všech nebezpečných poruch. V souladu s touto definicí lze průměrné diagnostické pokrytí DCavg vypočítat z tohoto vzorce : Pro náš příklad : Kanál 1 Kanál 2 DCavg v našem případě je 99%, tedy vysoké. 12

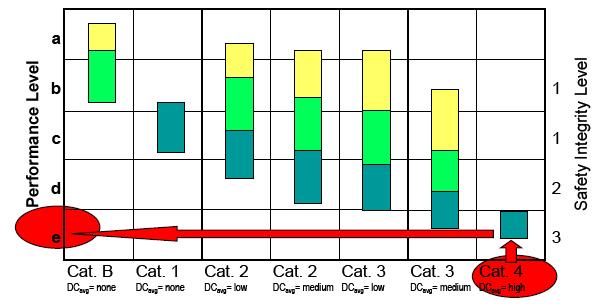

13 Krok 5 : Ověření úrovně vlastností PL Po hodinách výpočtů jsme došli k tomuto závěru: Vložíme data z našeho příkladu SRP/CS s MTTFd=dlouhá, DCavg=99% a kategorie 4 do grafu a ověříme PL našich bezpečnostních funkcí: MTTFd MTTFd MTTFd každého kanálu = krátká každého kanálu = střední každého kanálu = dlouhá 13

14 Krok 6 : Ověřování Konstrunkce SRP/CS by měla být ověřena Ověření má demonstrovat, že kombinace SRP/CS, která vykonává bezpečnostní funkce, vyhovuje všem relevantním požadavkům ČSN EN ISO Více informací k ověřování můžete nalézt v ČSN EN ISO ( prosinec 2008 ) 14

15 SW Sistema - jednoduchá a rychlá aplikace ČSN EN ISO

16 Určení požadované úrovně vlastností v SW Sistema 16

17 Struktura zapojení v SW Sistema pro monitorování krytu PR - název projektu SF - bezpečnostní funkce SB - spínače na krytu SB - bezpečnostní modul SB - stykače Tesys 17

18 Vypočtené parametry v SW Sistema Požadovaná úroveň vlastností Dosažená úroveň vlastností Pravděpodobnost poruchy Parametry spínačů na krytu z Schneider Electric knihovny a vypočtené SW Sistema 18

19 Ukázka části výstupního protokolu z projektu vytvořeného v SW Sistema za 5 minut. 19

20 Certifikovaná zapojení bezpečnostních prvků s konfigurací v SW Sistema 20
