1 BIM a zkušenosti z Anglie digitalizace ve stavebnictví Paul Surin Head of Digital Built Environment Wienerberger AG Předseda Digitalizace a BIM Evropská Asociace Stavebních Produktů Technický poradce pro Britské BSi a Evropské Standardizace CEN, MPO

2 Proč BIM a digitalizace?

Důvody digitalizace Navýšení globální populace přes 2.

třeba stavět kvalitněji, rychleji a s nižšími náklady.

8x vyšší než bylo původně projektováno** Musíme kompletně změnit

3 Důvody digitalizace Navýšení globální populace přes 2.5 mld mezi * To je ekvivalent bytových domů Je třeba stavět kvalitněji, rychleji a s nižšími náklady. každý pro 100 lidí CO 2 emise jsou průměrně 3.8x vyšší než bylo původně projektováno** Musíme kompletně změnit postup od návrhu po provoz. každý den mezi 2016 až 2050 plus školy, nemocnice, silnice atd. Zdroj: *UN. **Innovate UK 3

4 Produktivita Více než 90 % světových projektů v oblasti infrastruktury je předáno pozdě nebo překročí rozpočet. Projekt letiště Brandenburg v Berlíně přesáhl 6 x rozpočet, a měl 66,500 chyb, které se musely opravit. 4

5 Chlapi, hlavně začněte stavět, já vám pošlu nějaké výkresy později Momentalně kreslíme projekty 1.5x a stavíme 2.5x

6 Jak si stojí stavebnictví z hlediska digitalizace Sector Overall digitalization Digital spending Digital asset stock Transactions Interactions Business processes Market making Digital spending on workers Digital capital deepening Digitalization of work ICT Media Profesionální služby Finance a pojištění Velkoobchod Pokročilá výroba Ropa a plyn Utility Chemikálie a léčivé přípravky Výroba základního zboží Hornictví Nemovitost Doprava a skladování Školství Maloobchod Zábava a rekreace Osobní a místní služby Vládní organizace Zdravotní péče Pohostinství Stavebnictví Zemědělství a myslivost 6

7 Jak? 7

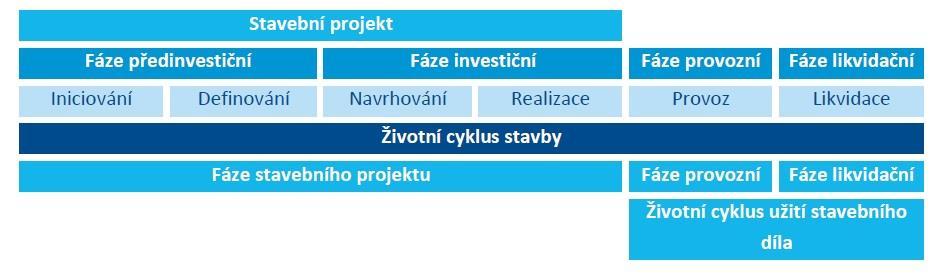

8 Životní cyklus stavby 8

Druh informace Změny a digitalizace ve stavebnictví Vybavení Majitel nebo investor Projekční tým Majitel nebo investor Prostory Elementy Systémy Produkty Příležitost

Tradiční postup Opportunity to discuss offer in terms of system and element value BIM /DIGITÁLNÍ proces Stavební firma Podrobnější přehled o provozu.

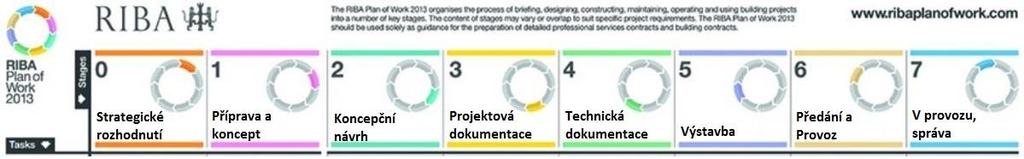

9 Druh informace Změny a digitalizace ve stavebnictví Vybavení Majitel nebo investor Projekční tým Majitel nebo investor Prostory Elementy Systémy Produkty Příležitost prodiskutovat nabídku na základě nákladů životního cyklu. Tradiční postup Opportunity to discuss offer in terms of system and element value BIM /DIGITÁLNÍ proces Stavební firma Podrobnější přehled o provozu. Dřívější diskuze o použitých materiálech. Subdodavatel 0 Strategické rozhodnutí Iniciování 1 Připrava a koncept Definovani 2 Koncepční návrh Navrhování 3 Projektová dokumenta ce Navrhování 4 Technická dokumentace Navrhování 5 Výstavba Relizace 6 V Provozu Provoz 7 V provozu/správa a údržba Likvidace Fáze životního cyklu projektu / stavby 9

Co je BIM BIM je v podstatě vytváření hodnoty skrze spolupráci během celého životního cyklu budovy/projektu, zvýrazněný tvorbou, shromažďováním a výměnou sdílených 3D modelů a správně strukturovaných

10 Co je BIM BIM je v podstatě vytváření hodnoty skrze spolupráci během celého životního cyklu budovy/projektu, zvýrazněný tvorbou, shromažďováním a výměnou sdílených 3D modelů a správně strukturovaných dat. - UK BIM Task Group Building Information Modelling: Proces pro generování a využívání dat budovy (nebo infrastruktury) pro její návrh, výstavbu a provoz během celého životního cyklu. Building Information Model: Digitální znázornění fyzických a funkčních charakteristik. Building Information Management: Správa a kontrola celého procesu za pomoci zužitkování informací v digitálním prototypu pro podporu sdílení informací. - BuildingSMART International 10

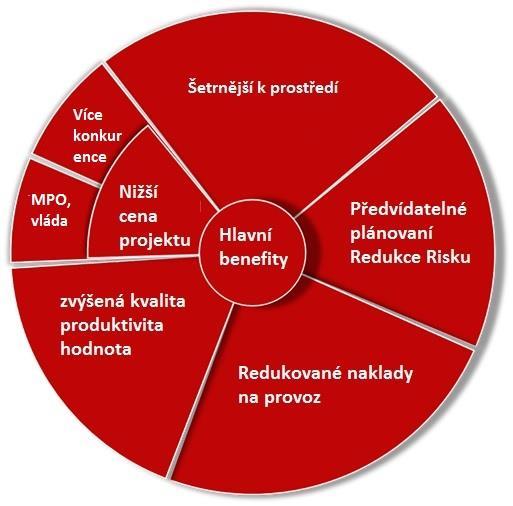

Co je BIM Investor či majitel nižší cena

informace Nižší emise Kvalitnější klientský

koordinace Vizualizace Přesné výkazy výměr

Zhotovitel, dodavatel, výrobce Posloupnost

dodavatelské systémy Růst BOZP Provozovatel

11 Co je BIM Investor či majitel nižší cena Rychlejší a méně rizikové dodání Podrobnější informace Nižší emise Kvalitnější klientský servis Projektant Cenový konzultant Zlepšená koordinace Vizualizace Přesné výkazy výměr Detekce kolizí Růst Dodavatelské firmy Zhotovitel, dodavatel, výrobce Posloupnost Detekce kolizí Snížení chybovosti Spojené dodavatelské systémy Růst BOZP Provozovatel Facility manager & uživatelé Znalost budovy/infrastruktury Více přesnějších informací Zahrnutí přesného investorského zadání před zahájením výstavbového procesu. 11

BIM Stupně či Level Level 0 Neorganizovaný CAD, výkres v papírové či elektronické formě. Level 1 Organizovaný 2D, 3D CAD za použití správného názvosloví a sdíleného rozhraní.

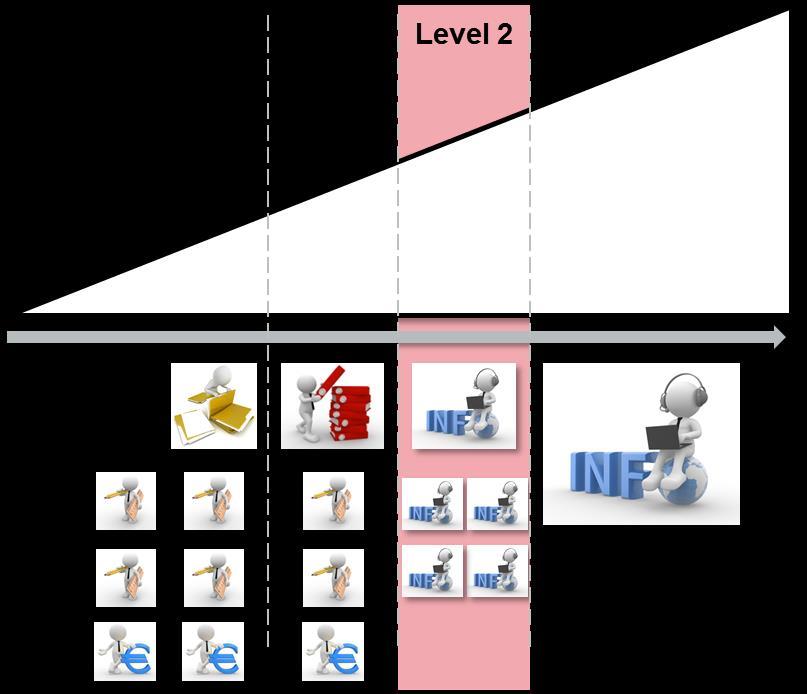

12 BIM Stupně či Level Level 0 Neorganizovaný CAD, výkres v papírové či elektronické formě. Level 1 Organizovaný 2D, 3D CAD za použití správného názvosloví a sdíleného rozhraní. Level 2 3D prostředí řízené modelovým uspořádáním v samostatných disciplínách s připojenými daty ve společném datovém prostředí (tzv. CDE) Level 3 Plně otevřená integrace procesů a dat umožněna webovými službami" v souladu s nově vznikajícími IFC / IFD standardy, které spravuje modelový server pro spolupráci. 12

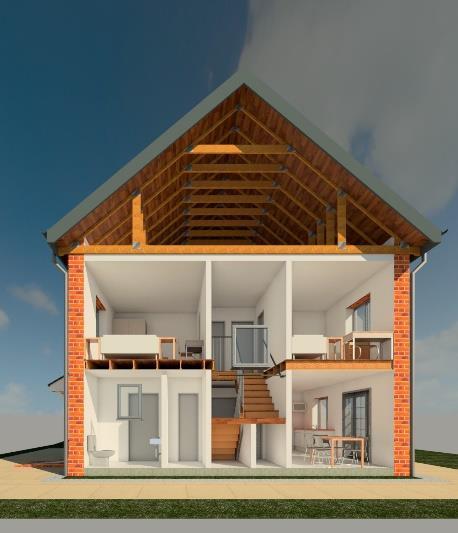

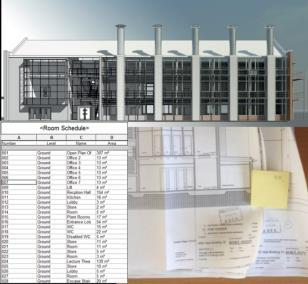

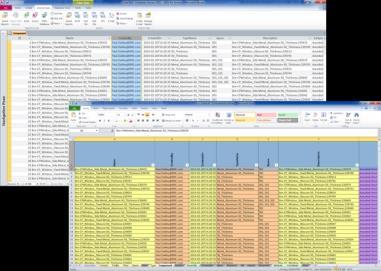

13 Co je Building Information Model? Grafický model Building Negrafický model (COBie) Information Model Dokumentace 13

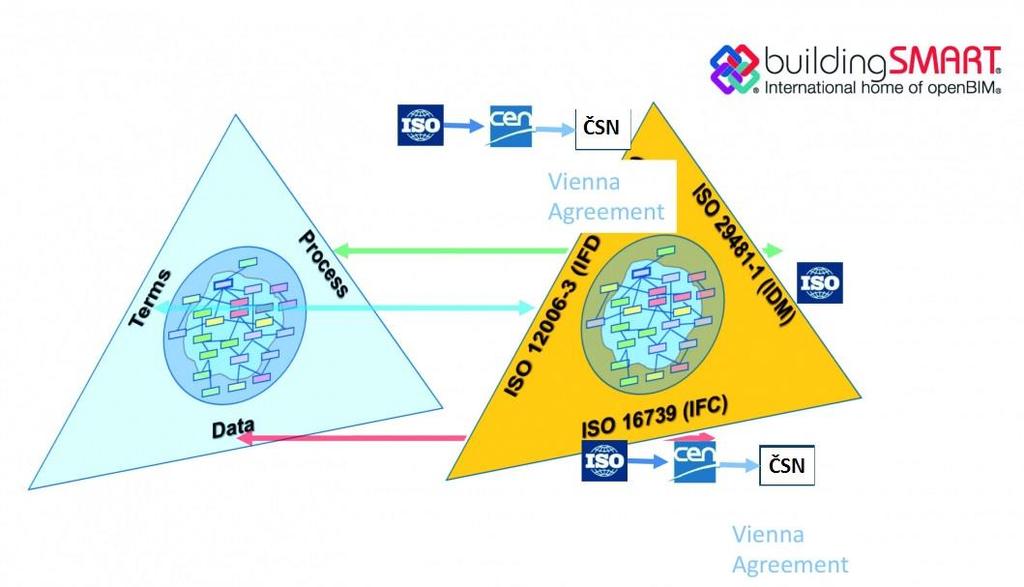

14 Co je IFC? IFD, IDM? 14

15 Co je společné datové rozhraní (CDE) Client Client Facilities Manager Architect Facilities Manager Architect Sub-Contractor Engineer Sub-Contractor Engineer Contractor Project Manager Contractor Project Manager Supplier Tradiční proces výměny informací a komunikačních metod včetně face-to-face meetingů, telefonů, pošty, sílených prostředí jako je např. DropBox, ů a FTP, atd. Supplier Sdílený model. Jednotné, sdílené, bezpečné a plně kontrolované prostředí, dostupné skrze web. 15

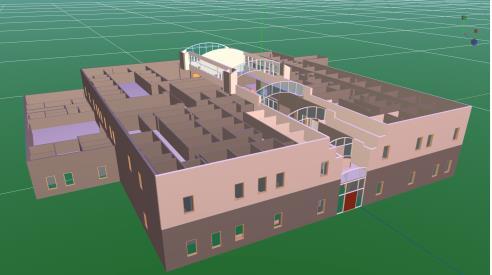

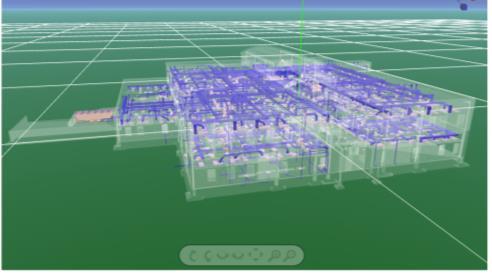

16 Co umožnuje CDE + = + 16

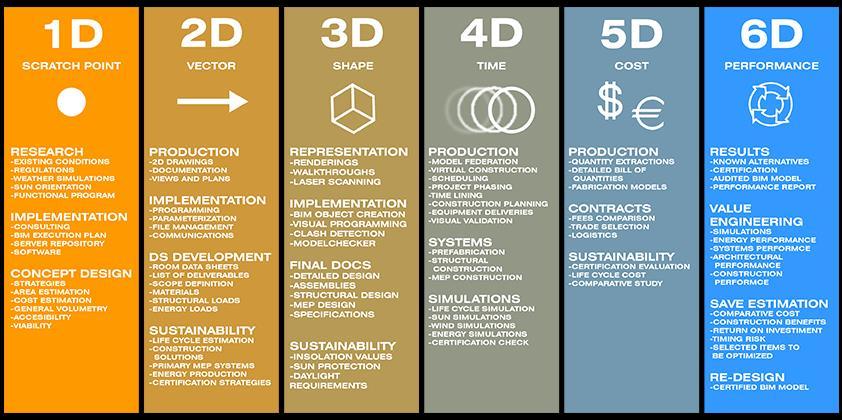

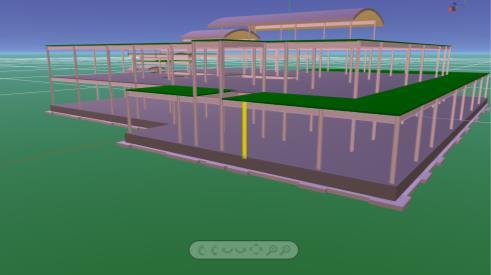

BIM 3D,4D Nápad Nákres BIM Model ČAS Náklady Životní cyklus Definujeme počáteční podmínky Umístění; Provedli jsme několik prvních odhadů Vypracujeme investiční záměr.

17 BIM 3D,4D Nápad Nákres BIM Model ČAS Náklady Životní cyklus Definujeme počáteční podmínky Umístění; Provedli jsme několik prvních odhadů Vypracujeme investiční záměr. Software k modelování Materiály a jejich dostupnost konstrukční možnosti energetické zatížení, požadavkz Životní cyklus projektu. Na základě všech shromážděný ch informací je generován BIM model, který bude sloužit jako základ pro zbytek životního cyklu projektu. Definujeme fáze projektu Časové plánování Simulace dočasných parametrů - životní cyklus, slunce, vítr, energie atd Kontrola nákladů a odhady výdajů na projekt Hlavním cílem této dimenze je zlepšit ziskovost projektu Skládá se z simulace možných alternativ projektu Simulace na základě geo lokace umístění budovy. Informace pro uživatele budov 17

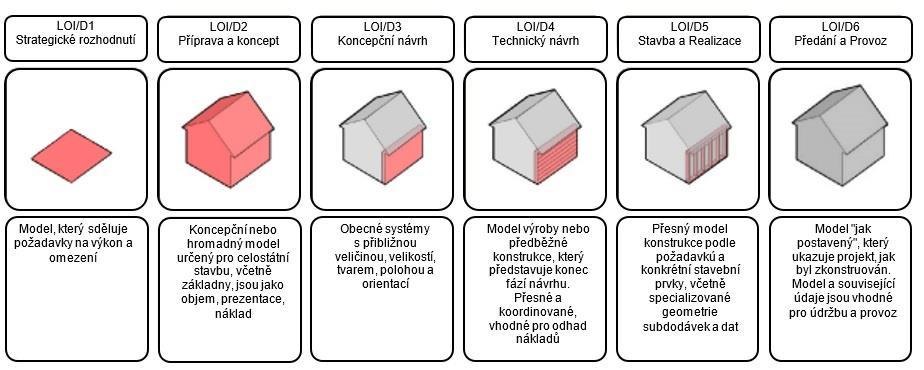

18 LOI/LOD = Informace / Detail 18

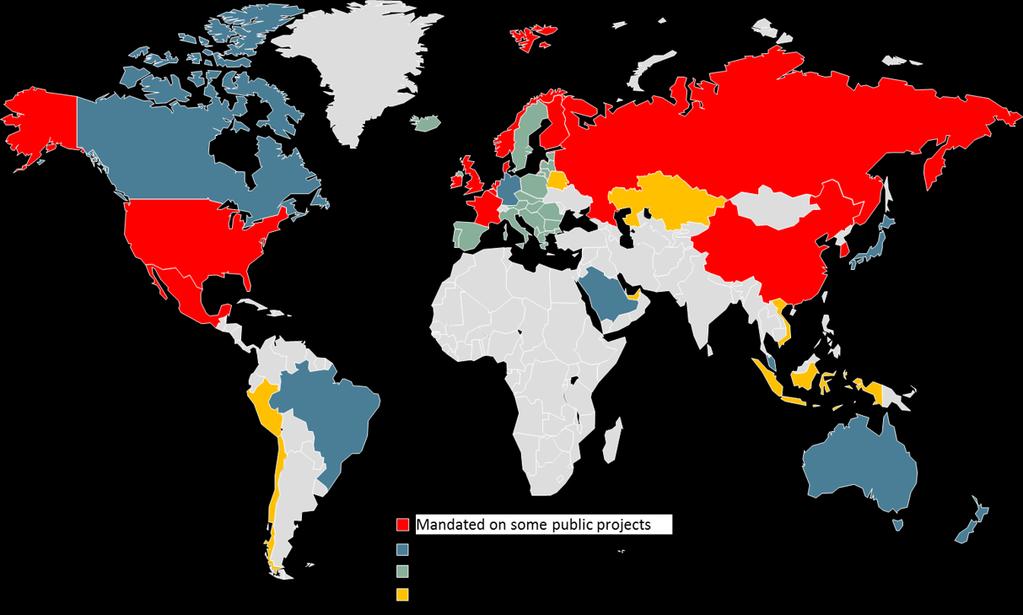

19 Globální BIM implementace Vyžadováno na některých projektech veřejného sektoru Vysoká míra BIM implementace EU směrnice o zadávání zakázek podporující BIM Rostoucí trh pro BIM implementaci 19

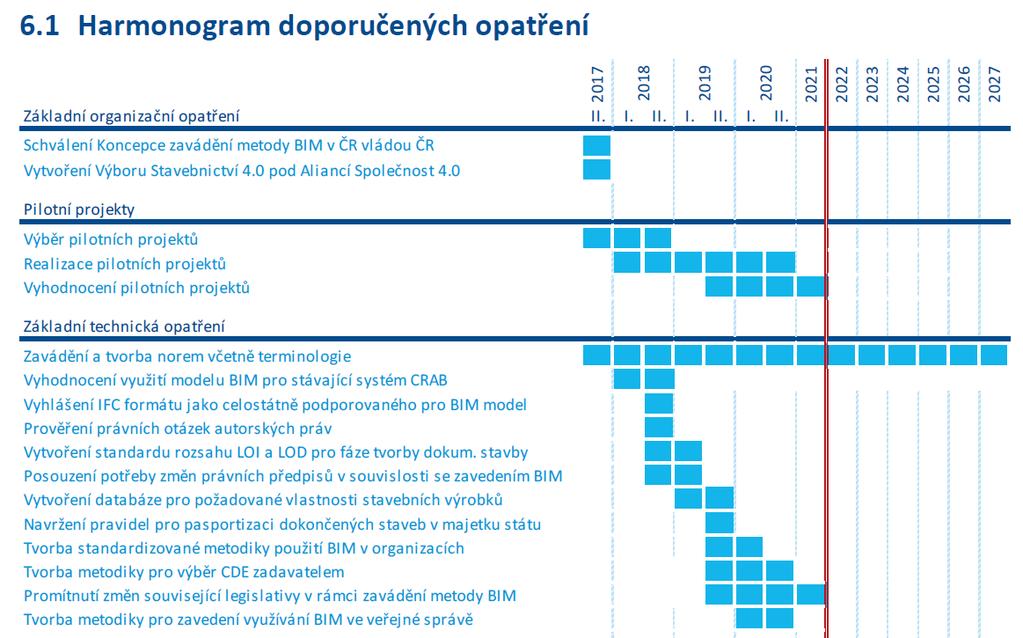

MPO Dne 25. září 2017 vláda ČR svým usnesním č.

Klíčovým termínem uváděným v materiálu je rok 2022, odkdy je plánováno uložení

financované z veřejných rozpočtů (včetně zhotovení jejich přípravné a

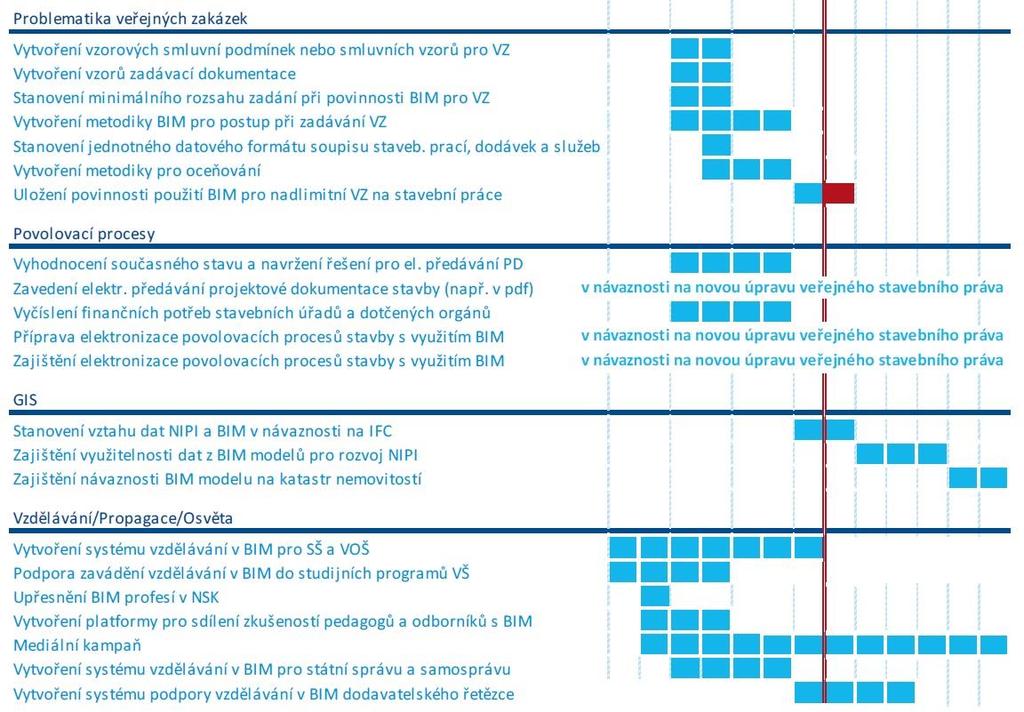

20 MPO Dne 25. září 2017 vláda ČR svým usnesním č. 682 schválila materiál Koncepce zavádění metody BIM v České republice. Klíčovým termínem uváděným v materiálu je rok 2022, odkdy je plánováno uložení povinnosti použití BIM pro nadlimitní veřejné zakázky na stavební práce financované z veřejných rozpočtů (včetně zhotovení jejich přípravné a projektové dokumentace), se zohledněním závěrů z vyhodnocení pilotních projektů a s přihlédnutím ke specifikům jednotlivých druhů staveb. 20

21 21

22 BIM Level 2 dokumentace PAS1192-2:2013 / ISO PAS1192-3:2014 / ISO Koncepce zavádění BIM v ČR BS1192-4:2014 BIM Protocol (CIC) Government Soft Landings Classification Digitální Plán Práce 22

23 Co?

24 Každý chce něco jiného BIM OBJECTS KONSTRUKŘNÍ DETAILY BIM DATA KNIHOVNY TECHNICKÉ LISTY VZORKY INSPIRACE 24

25 Situace v ČR Velká očekávání vlivem marketingu, zejména prodejců softwaru. Žádný z dostupných nástroju nenabídne BIM, protože BIM není o tvorbě modelu, ale o celém procesu. Technologie předběhla legislativu. Nejednota elementů, značné rozdíly v knihovnách, nekonzistentnost informací v nich obsažených. Často je očekáváná 100% kompatibilita mezi platformami. Aktualizace dat, kdo zaručí správnost? Formát IFC není všespásný. 25

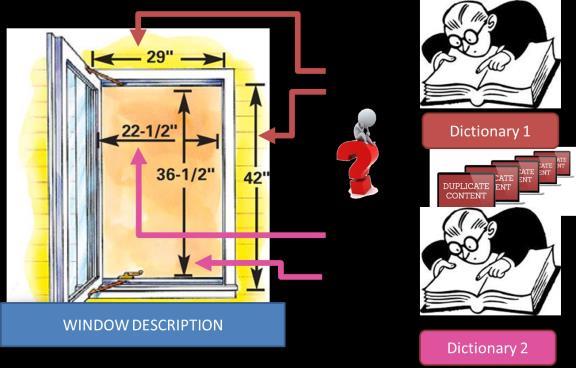

26 Interoperabilita je problém 26

Strukturovaná data, interoperabilita včetně geometrie Krok

PIM system gobim DB gobim API Wienerberger Product Data

nástroj Data Šablony Create CAD product, knihovna 3D CAD

Data + Dokumenty + Geometrie a Plug-In 3D CAD Object,

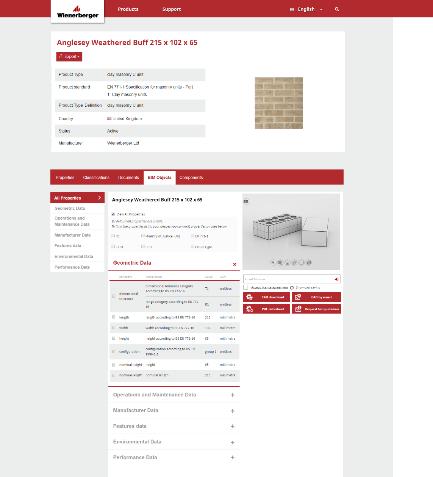

27 Strukturovaná data, interoperabilita včetně geometrie Krok 1 = Databáze Ostatní Provideři CADENAS, BIMTECH, DEKSOFTDB PIM system gobim DB gobim API Wienerberger Product Data Struktura dat, klasifikace, atributy "Překladatelský nástroj Data Šablony Create CAD product, knihovna 3D CAD Šablona Wienerberger gobim rozhraní gobim API Struktura dat, klasifikace, atributy "Překladatelský nástroj Data + Dokumenty + Geometrie a Plug-In 3D CAD Object, Šablony, Knihovny 27

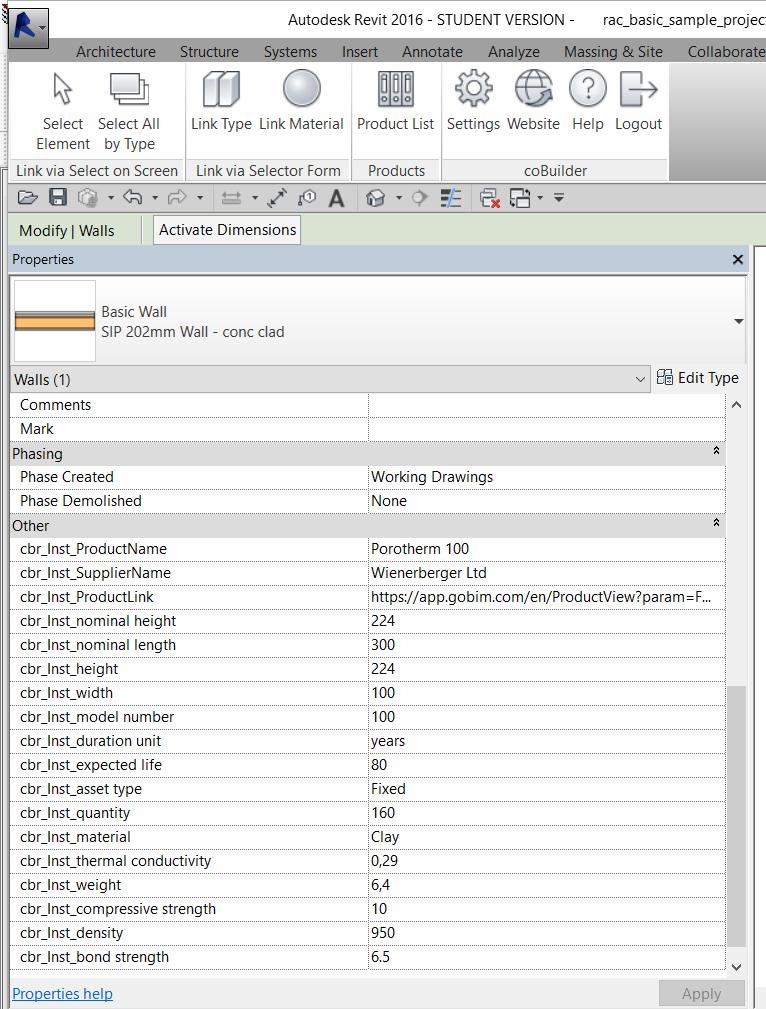

28 Výstup živých dat do knihoven Výrobce - jediný zdroj pravdy. Cenové updaty Určení správných kritérií. Data = 80% BIM knihovny, BIM objektu (PDT = šablona). 28

Wienerberger gobim uživatelské rozhraní Wienerberger nabídne

Link na IFC, ETIM a jakékoliv další klasifikace.

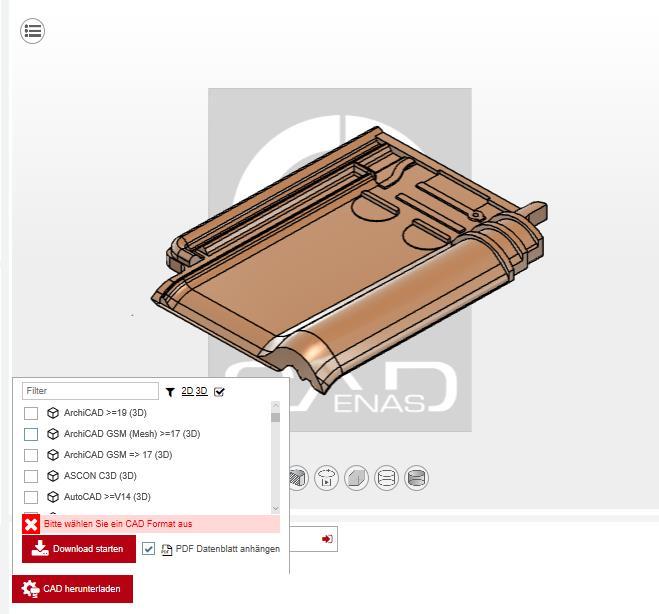

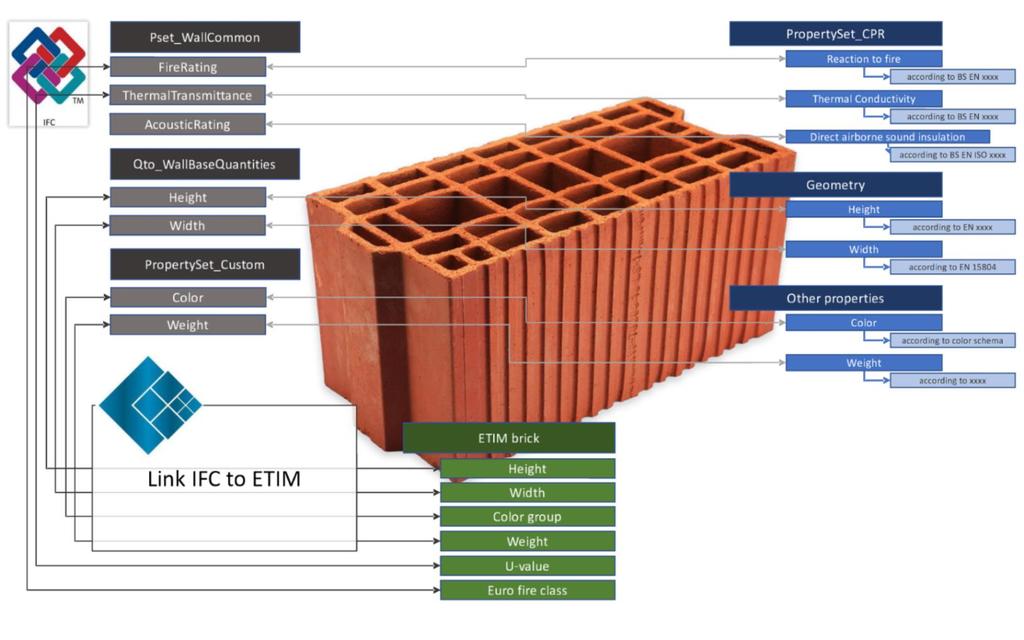

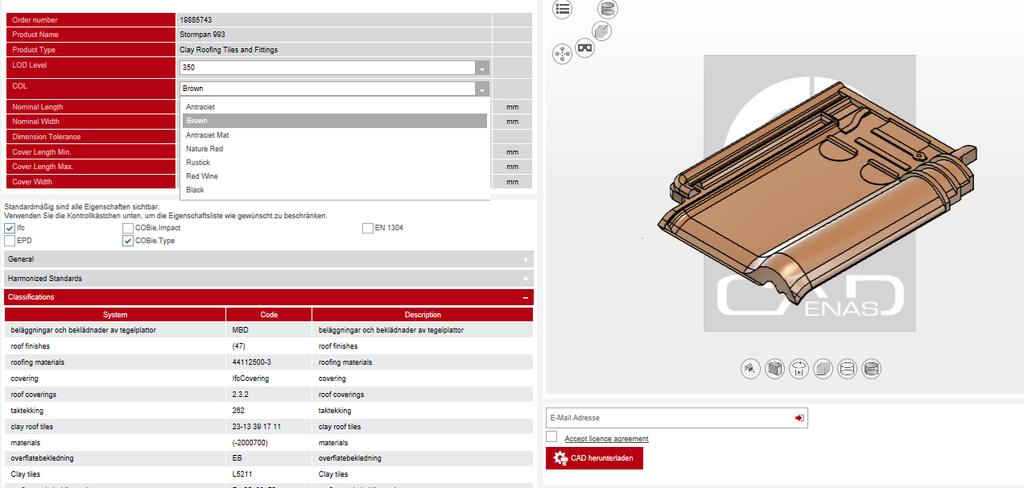

29 Wienerberger gobim uživatelské rozhraní Wienerberger nabídne ověřené produktové informace v správném formátu. Link na IFC, ETIM a jakékoliv další klasifikace. Překlady, garance a záruka Možnost volby dat a druhu softwaru. Vždy správné skladby pro Váš projekt. Přiložte si Vaše šablony a data podle národních a mezinárodních regulací. Výrobce jediný zdroj pravdy ohledně materiálů 29

Garance správné skladby, specifikace i produktu Vnější

nosná, fasáda Komponent=Vnitřní omítka Komponent=Cihelný blok

šablona Pálené zdící prvky Produkt Standard - ČSN EN 771-1+A1

Provozní Data Předpokladaná životnost >50 let Pset3 Funkční

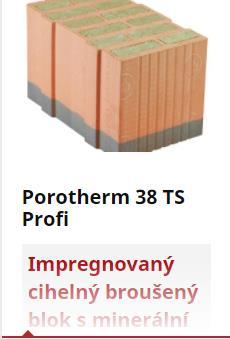

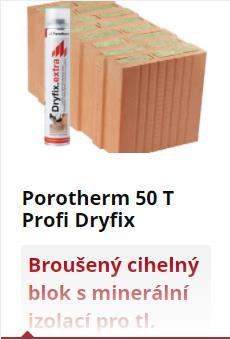

30 Garance správné skladby, specifikace i produktu Vnější zateplená stěna Systémová šablona vnější zateplená stěna, nosná, fasáda Komponent=Vnitřní omítka Komponent=Cihelný blok Komponent=EPS 220mm Komponent=Fasáda Cihelný Blok Produkt šablona Pálené zdící prvky Produkt Standard - ČSN EN A1 Pset1 Geometrická data Nominalní šířka >350mm Pset2 Operační a Provozní Data Předpokladaná životnost >50 let Pset3 Funkční data Systémová specifikace Komponentní specifikace Spravný Wienerberger produkt 30

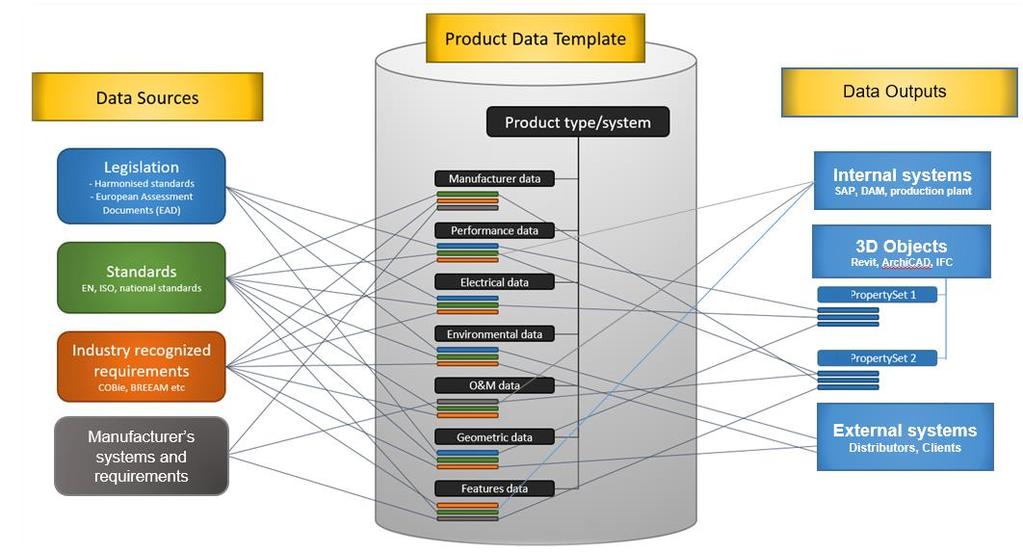

31 Šablona = Product Data Template 31

32 Rekapitulace BIM není o 3D, 4D či knihovnach, jde o společný proces. Wienerberger nabídne ověřená a správná data, BIM objekty, BIM elementy v celé škále softwarů a datových formátech. Standardy a normy budou automaticky aktualizovány a kontrolovány. Budete si moci vybrat podle Vašeho projektového zadání. Nabídneme Vám možnost využití CDE = společné datové prostředí Možnost nabídnout vašim zákazníkum něco více = e4, digitální informace, garance, 3D print Automatické generování seznamu požadavků. Online verze k testování již do konce první poloviny

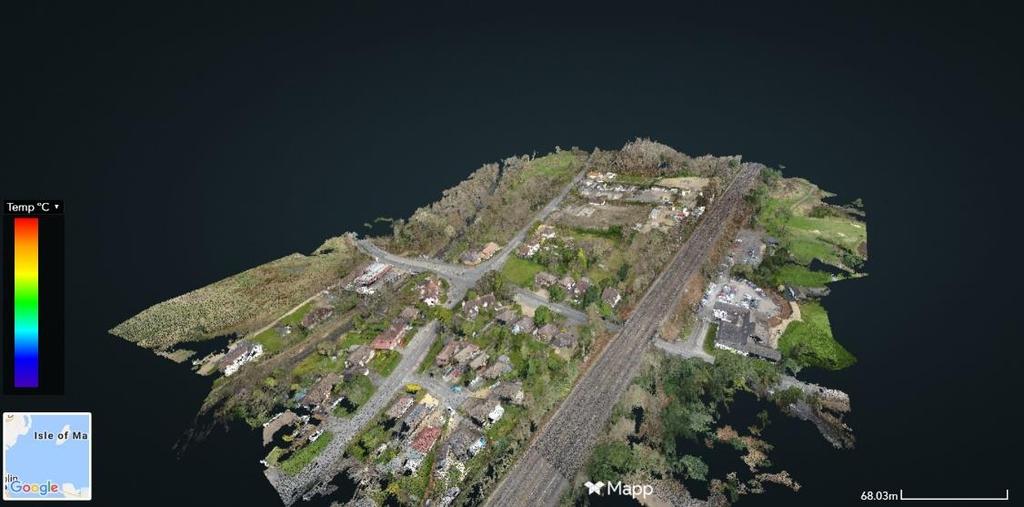

33 Pozvánka na Live Wokrshop Ukázka existujicích projeku Použití Drone Scanu, IFC modelu, Katastrálnich Map, Definice zobrazení modelu (MVD) Možnost vyzkoušet si kombinaci CDE, Geo Informace, a IoT sensoru Applikace e4 33

34 Kontakt Paul
