1 BIM a stavební výrobky Ing. Jan Klečka, Ing. Filip Kalina Útvar technologií a materiálů, ÚVTŘ

2 Obsah Digitalizace stavebnictví v ČR BIM a datové standardy BIM a výrobky BIM a stavební výrobky 2

3 DIGITALIZACE VE STAVEBNICTVÍ BIM a stavební výrobky 3

ceny Nároky klientů na kvalitu a vybavenost rostou Rozvírají se nůžky nákladů na stavby

4 Stavebnictví na rozcestí Optimalizace procesů a operátorů je vyčerpána Optimalizace nákladů je vyčerpána Dodavatelský řetězec (výrobce) investuje do technologií nárůst ceny Nároky klientů na kvalitu a vybavenost rostou Rozvírají se nůžky nákladů na stavby a kupní síly řízené finančním trhem (27k vs. 80k za m 2 ) BIM a stavební výrobky 4

5 Revoluce nebo evoluce 4.0 Revoluce 4.0 = implementace IT v životě Průmysl 4.0 = implementace IT v průmyslu Evoluce = vývoj člověka na základě vnějších vlivů (IT technologie) BIM a stavební výrobky 5

6 Srovnání vývoje stavebnictví s průmyslem BIM a stavební výrobky 6

7 Ztráta informací BIM a stavební výrobky 7

Digitalizace ve stavebnictví Řízení strojů Ve

a prvků Na stavbách stroje pro zemní práce

projektové dokumentace, dokumentace skutečného

8 Digitalizace ve stavebnictví Řízení strojů Ve výrobě stavební kcí. a prvků Na stavbách stroje pro zemní práce Skenování staveb, konstrukcí a terénu Tvorba projektové dokumentace, dokumentace skutečného provedení Drony Zaměření původního terénu, kontrola množství provedených prací BIM Základní kámen digitalizace stavebnictví (dnes vlajková loď) BIM a stavební výrobky 8

9 BIM A DATOVÉ STANDARDY BIM a stavební výrobky 9

vytvářející zdroj pro sdílení poznatků a informací, které tvoří spolehlivý základ

10 BIM základní kámen Stavebnictví 4.0 BIM je digitální reprezentace fyzikálních a funkčních vlastností daného objektu vytvářející zdroj pro sdílení poznatků a informací, které tvoří spolehlivý základ pro rozhodování během životního cyklu stavby od návrhu až po demolici. Zdroj: BIM a stavební výrobky 10

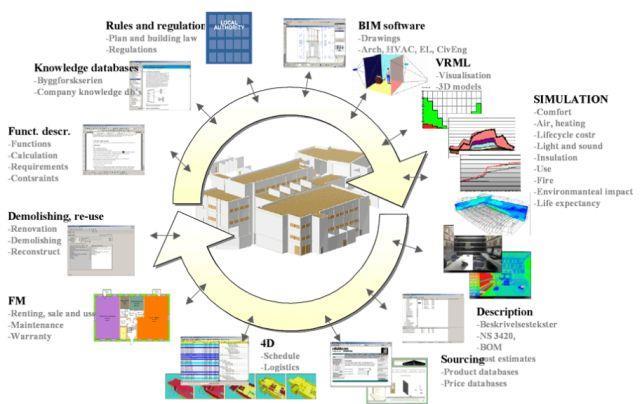

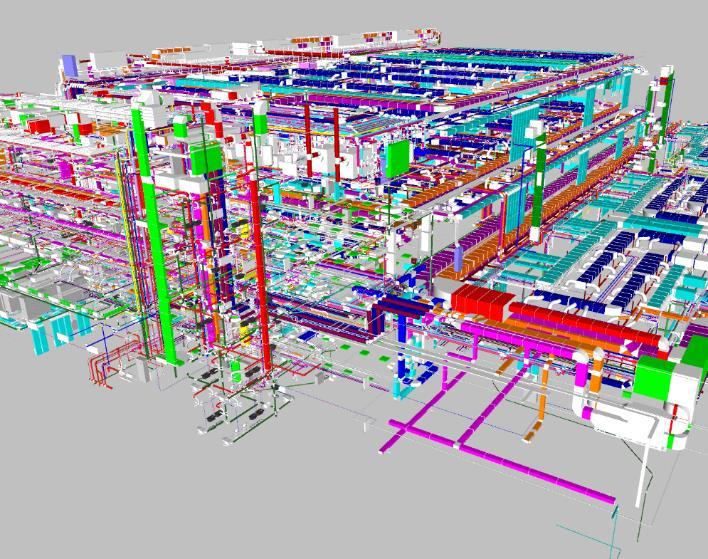

11 Jak si představit BIM BIM a stavební výrobky 11

12 Jak si představit BIM BIM a stavební výrobky 12

13 Jednotný datový formát Zdroj: www. buildingsmart.com BIM a stavební výrobky 13

14 Datové standardy Mezinárodní Spojené státy americké Velká Británie Finsko Norsko Národní Vyhláška č. 499/2006 v platném znění Datový standard SNIM BIM a stavební výrobky 14

Materiálové specifikace Technologické požadavky Standardy a návaznosti LoD

15 Úroveň zpracování detailu Level of Detail Grafické ztvárnění Geometrická přesnost Montážní prostory Level of Information Informační požadavky Materiálové specifikace Technologické požadavky Standardy a návaznosti LoD na stupně PD (vyhl. 499/2006 Sb.) PS#03: SNIM BIM a stavební výrobky 15

16 Standard Negrafických Informací 3D Modelu 1. Fáze 2. Fáze 3. Fáze LoD dle stupňů PD v ČR BIM a stavební výrobky 16

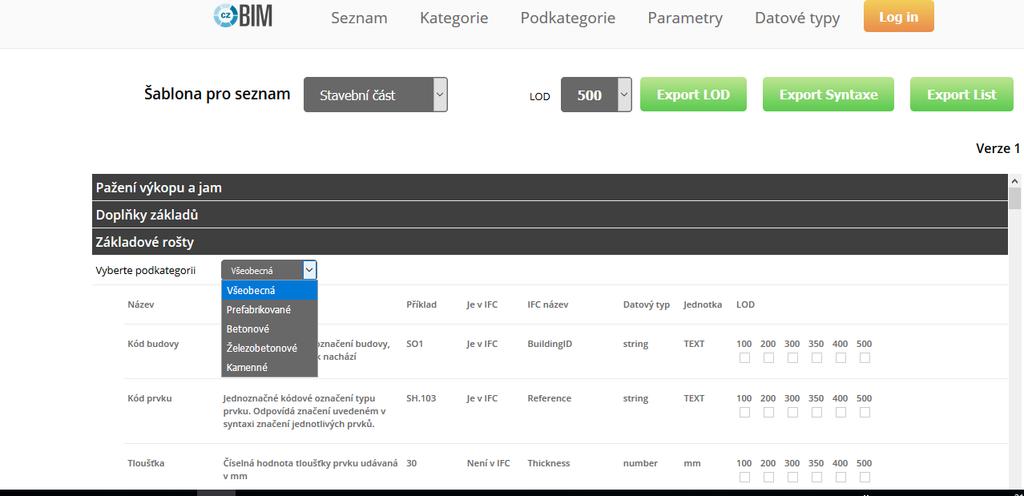

17 Standard Negrafických Informací 3D Modelu BIM a stavební výrobky 17

18 Proč SNIM? BIM je databáze Verifikace dat obsažených v modelu = PD Efektivnější řízení procesů Snazší orientace v modelu = projektové dokumentaci Přesnější vykazování prvků / konstrukcí / výrobků Snazší kontrola PD - obsahová, datová, koordinační Časové řízení projektu technologie provádění Efektivnější kontrola a přejímka kvality díla Přesnější evidence změn během realizace Návaznost na zahraniční způsoby klasifikace BIM a stavební výrobky 18

Standardizace informací BIM v ČR Aktuální stav 2018 SNIM FM CPR ČSN BIM Vize 2022+ FM = parametry sloužící uživateli objektu Standard ČR CPR = parametry stanovených výrobků (dle hen a tech.

19 Standardizace informací BIM v ČR Aktuální stav 2018 SNIM FM CPR ČSN BIM Vize FM = parametry sloužící uživateli objektu Standard ČR CPR = parametry stanovených výrobků (dle hen a tech. návodů) ČSN FM = parametry CPRkonstrukcí ČSN a prvků BIM dle především návrhových norem BIM = parametry konstrukcí a prvků pro orientaci v modelu apod BIM a stavební výrobky 19

20 BIM A VÝROBKY BIM a stavební výrobky 20

21 BIM a výrobky Do teď výrobci pracují s PIM databázemi a ERP systémy Aktuálně (nadnárodní) výrobci převádí do BIM dtb Často upřednostňována grafická podoba před informačním obsahem Co by měl být informační obsah Jedinečná identifikace výrobku (název, řada, kód) Harmonizované parametry dle hen (305/2011) Národní parametry Struktura umístění a zobrazení parametrů Návrhové vs. laboratorní parametry?? BIM a stavební výrobky 21

22 Cíl: potřebné informace v IFC modelu Jednoznačné umístění Převod mezi SW Národní rozšíření BIM a stavební výrobky 22

23 BIM sjednocuje stavební segmenty BIM a stavební výrobky 23

24 BIM a PDT Legislativní požadavky Harmonizované normy, zákonné požadavky Standardy ČSN, EN, ISO, CPR Požadavky jednotlivých odvětví EPD, BREEAM, LEED, WELL, TZB Uživatelské požadavky IFC, Národní parametry, COBie Datové zdroje Product Data Template Typ výrobku I. Geometrie II. III. IV. Technické parametr Parametry zabudování Parametry výrobce V. Environmentální parametry VI FM data EN ISO 16739, ISO ,2, IFD, IDM BIM a stavební výrobky 24

25 Výrobkové databáze BIM Object BIM a stavební výrobky 25

26 Výrobkové databáze NBS National BIM Library BIM a stavební výrobky 26

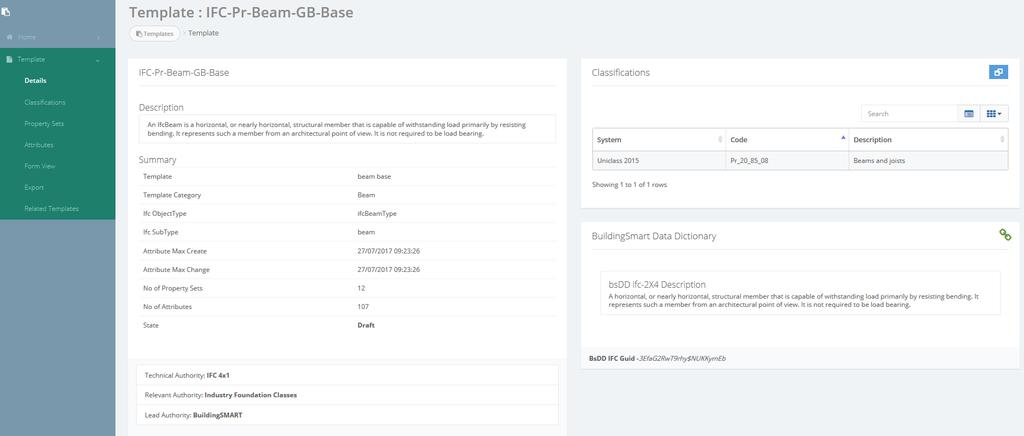

27 Výrobkové databáze British Lexicon BIM a stavební výrobky 27

28 Výrobkové databáze DEK BIM a stavební výrobky 28

29 Výrobkové databáze BIM Project cloud BIM a stavební výrobky 29

30 Národní BIM knihovna Dle vyjádření MPO se s tím zatím nepočítá Zahraniční knihovny nelze plně využít Jazyková bariéra Jiná klasifikace a národní parametry Vize a realita komerčních knihoven Vznik spontánní - převažuje marketing (3D bez dat) Absence standardu a klasifikace ("třídníku") v ČR Absence tříd a úrovní dle určeného užití v ČR Vize - řešení v novele zákona č. 22/1997 Sb. V dopravě předpoklad 3-4Q 2018 KDY? - práce na 5-10 let celé řady odborníků BIM a stavební výrobky 30

31 PROSTOR PRO DOTAZY BIM a stavební výrobky 31
